Ремонт оптического прицела ВОМЗ-P в домашних условиях

Ремонт оптического прицела ВОМЗ-P в домашних условиях

Рано или поздно у нормального человека возникает желание разобрать данный оптический прицел и посмотреть ему в душу, с целью самоуспокоения: НЕ ОН ЛИ является причиной всех бед при стрельбе. Спешу вас огорчить! В 99% случаев НЕ ОН!

Ремонт оптического прицела ВОМЗ-P в домашних условиях

Такое желание появилось и у меня. Два дня безуспешно полазив по сети я не смог найти ПОЛНОЕ описание устройства и разборки этого, очень распространённого прицела. А постоянно попадающиеся рекомендации НЕ РАЗБИРАТЬ оптику вызывали у меня только злобную улыбку. Данный прицел спроектирован по принципу «чем проще - тем надёжнее».

Ремонт оптического прицела ВОМЗ-P в домашних условиях

То есть ломаться там практически нечему. Возможно в РЕДКИХ случая отклейка линзы с нанесённой сеткой из втулки в которую она намертво приклеена, также возможно смещение нажимной пружины линзы (что очень маловероятно), возможно ослабление на резьбе (закручено намертво и проклеено на заводе) линзо-оборачивающей системы (маленькая трубка внутри с набором линзочек). Всё остальное лечится «поверхностно» без разбора, как то отворачивание линз, ослабление нажимных шайб-барабанчиков (под регулировочными барабанами), закусывание и ослабление регулировочных барабанов.


Для ремонта понадобится:

1) набор плоских отвёрток из комплекта (у меня комплект для ремонта сотовых телефонов).
2) ЧИСТАЯ-белая (лучше вообще стираная) ХБшная тряпочка, ватные палочки.
3) Герметик недорогой (без растворителей) прозрачный.
4) Желателен фонарик, светить в тубу (фото 1).
5) Баночки под мелкие болты (обязательно).Разборка и ремонт оптического прицела своими руками — технические нюансы


Устройство прицела:

1 - объектив;
2 - рукоятка;
3 - окуляр;
4 - крышка;
5 - винт;
6 - сетка;
7 - линзовая оборачивающая система;
8 - шкала углов боковых поправок;
9 - шкала углов прицеливания;
10 - установочное кольцо (фото 1).


Разборка оптики:

1. Откручиваем передние и задние линзы (фото 2).

2. До конца ВКРУТИВ (по часовой) регулировочные барабанчики откручиваем их, откручиваем под ними нажимные шайбы (фото 3). Внимание, под этим шайбами стоят пружинки с шариками которые норовят выпрыгнуть (если не завернуть до конца регулировочные барабанчики) (фото 4).

3. Выкручиваем два нажимных болтика (фото 5).

4. Выкручиваем (предварительно иглой очистив от краски паз под отвёртку) два стопорных болтика (фото 6).

5. Выкручиваем половину тубы (фото 7).

6. Аккуратно (!), надавливая с противоположной (спереди) стороны направляющей и одновременно надавливая на резьбовые втулки регулировочных болтов ВЫДАВЛИВАЕМ кассету с регулировочной линзой (фото 8), достаём линзу из кассеты (стекло линзы пальцами не трогать).

7. В оставшейся половине тубы останется «линзо-оборачивающая система», которую я не трогал. Она также законтрена микро-болтиком и при желании недолжна доставить проблем при выкручивании.


Сборка прицела:

При сборке собираем всё в обратной последовательности.

Каждую линзу тщательно проверяем на предмет заляпанности пальцем и притянутой пыли и ворсинок. При необходимости протираем с нулевым надавливанием ОДНОСТОРОННИМ движением.

При соединении туб пару капель герметика (если больше, то все шансы второй раз не разобрать) внутрь на резьбу в район отверстий под конр-болтики.

При сборке нажимных пластин аккуратно (а не как у меня) нанести герметик, для предотвращения попадания влаги (фото 9). Ну дальше линзы и т.д.:

Ремонт оптического прицела ВОМЗ-P в домашних условиях

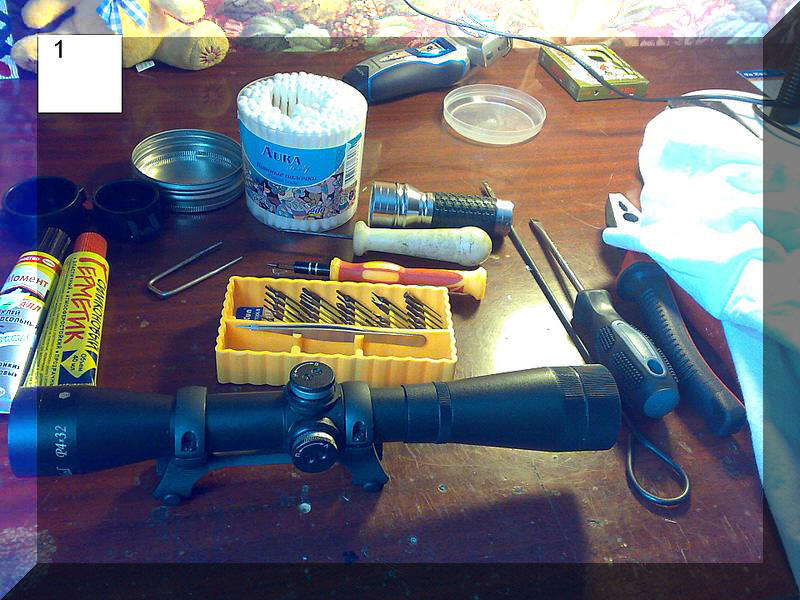

Желателен фонарик, светить в тубу

Ремонт оптического прицела ВОМЗ-P в домашних условиях

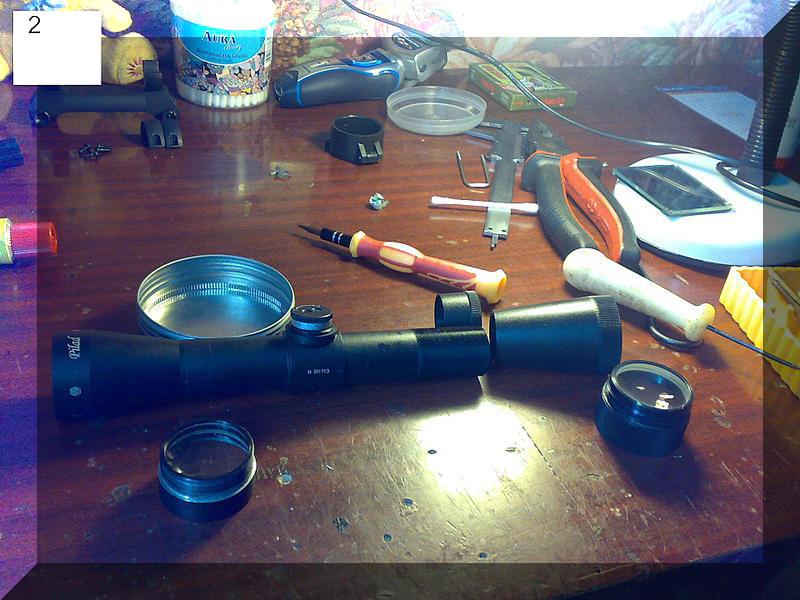

Откручиваем передние и задние линзы (фото 2)

Ремонт оптического прицела ВОМЗ-P в домашних условиях

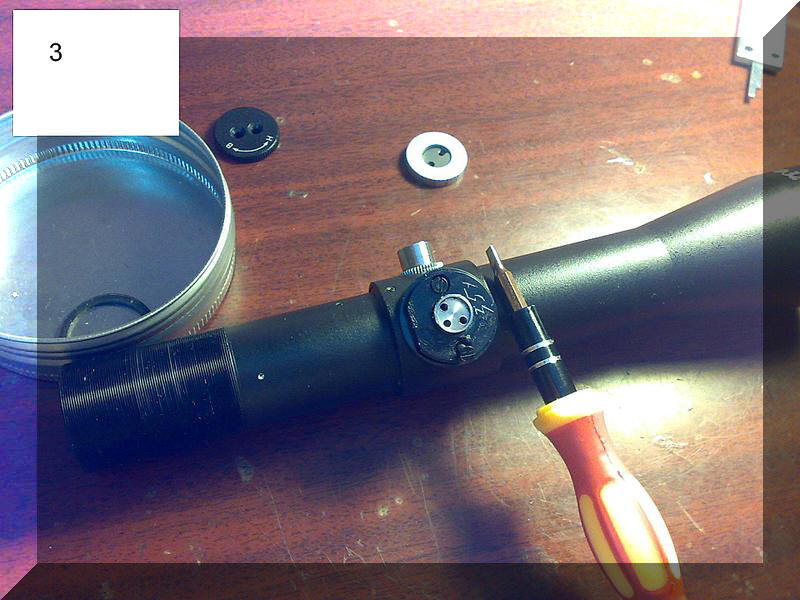

До конца ВКРУТИВ (по часовой) регулировочные барабанчики откручиваем их,
откручиваем под ними нажимные шайбы

Ремонт оптического прицела ВОМЗ-P в домашних условиях

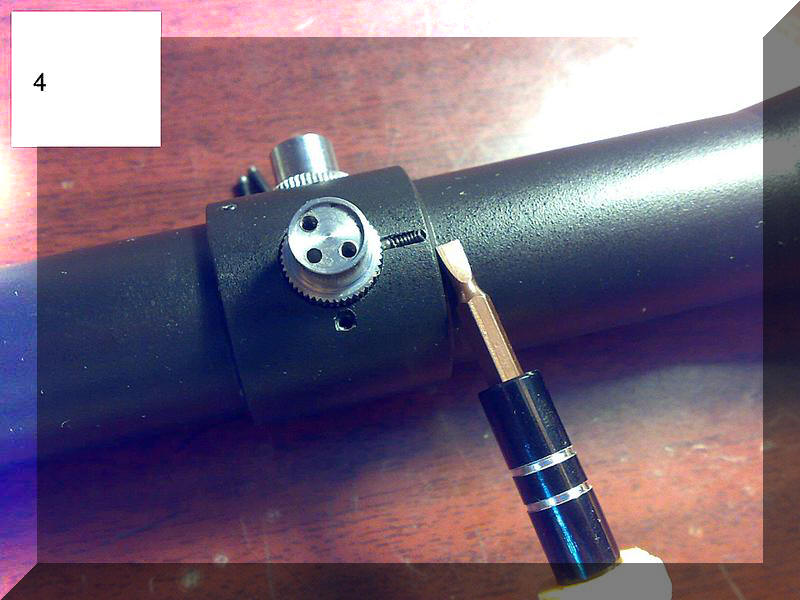

Под этим шайбами стоят пружинки с шариками которые норовят выпрыгнуть
(если не завернуть до конца регулировочные барабанчики)

Ремонт оптического прицела ВОМЗ-P в домашних условиях

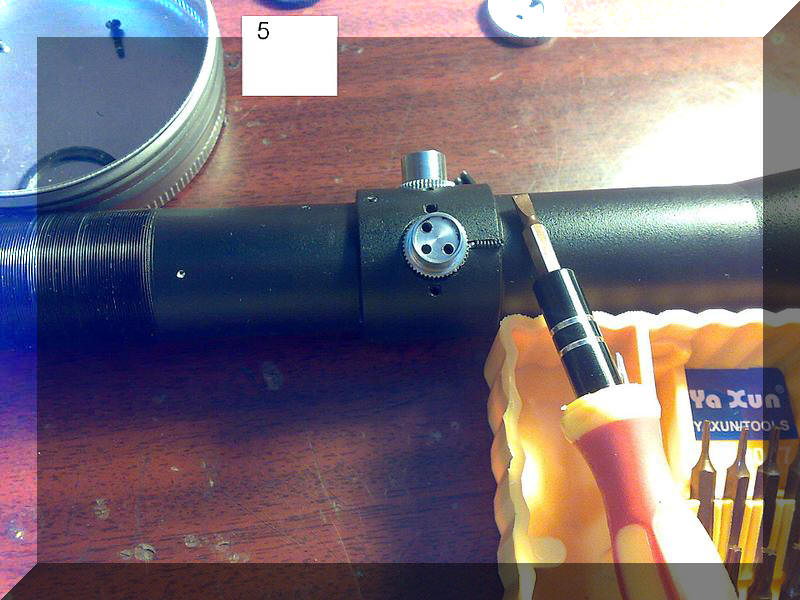

Выкручиваем два нажимных болтика

Ремонт оптического прицела ВОМЗ-P в домашних условиях

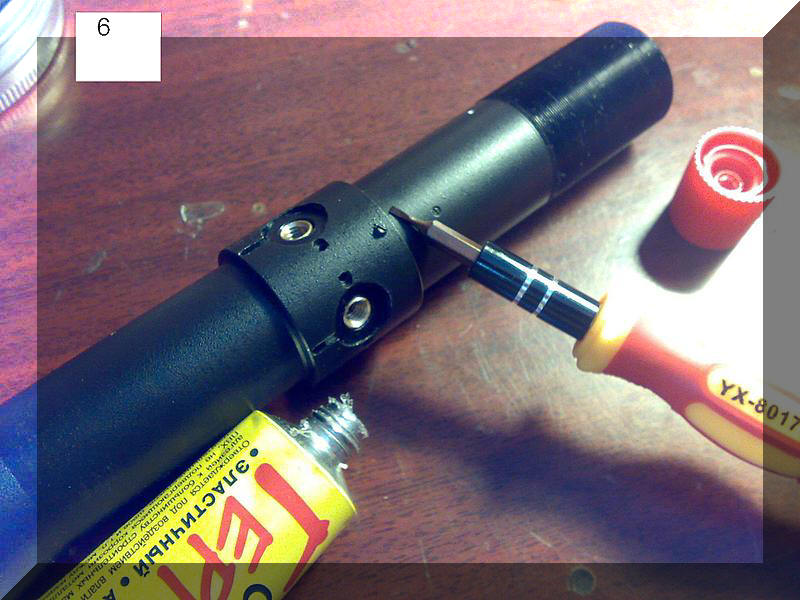

Выкручиваем (предварительно иглой очистив от краски паз под отвёртку) два стопорных болтика

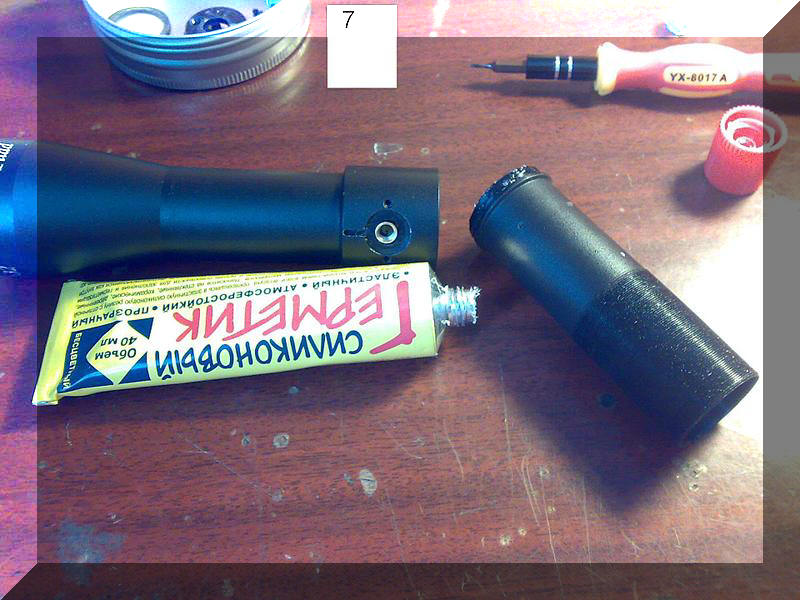

Ремонт оптического прицела ВОМЗ-P в домашних условиях
Выкручиваем половину тубы

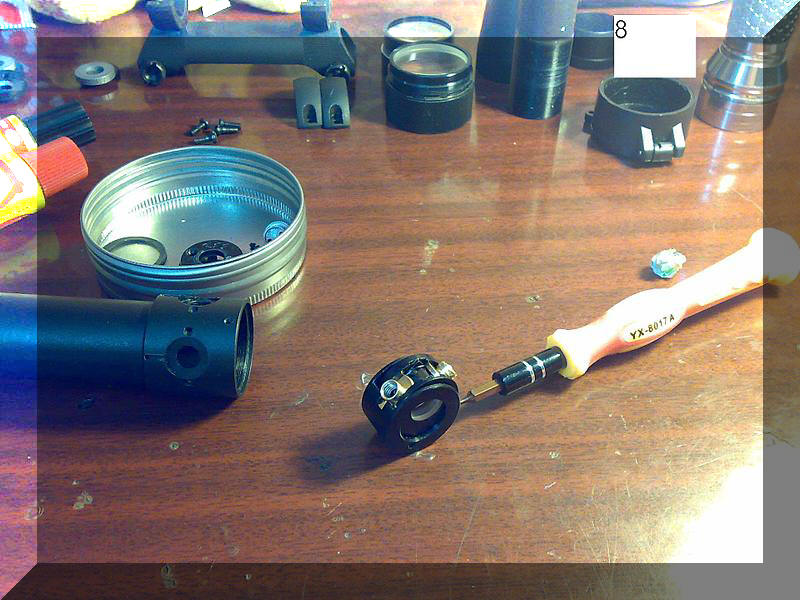

Ремонт оптического прицела ВОМЗ-P в домашних условиях
Аккуратно!!!! надавливая с противоположной (спереди) стороны направляющей и одновременно надавливая на резьбовые втулки регулировочных болтов ВЫДАВЛИВАЕМ кассету с регулировочной линзой, достаём линзу из кассеты ( стекло линзы пальцами не трогать)

Ремонт оптического прицела ВОМЗ-P в домашних условиях

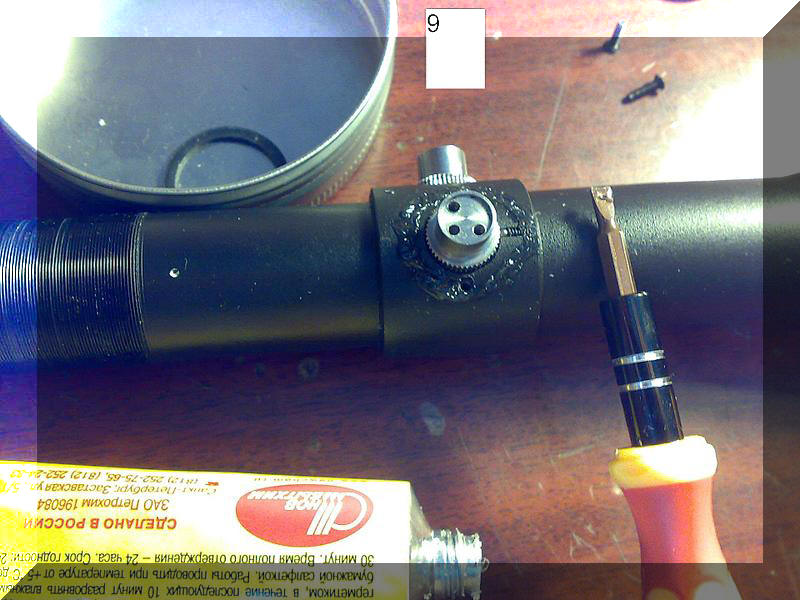

При сборке нажимных пластин аккуратно (не как у меня) нанести герметик, для предотвращения попадания влаги

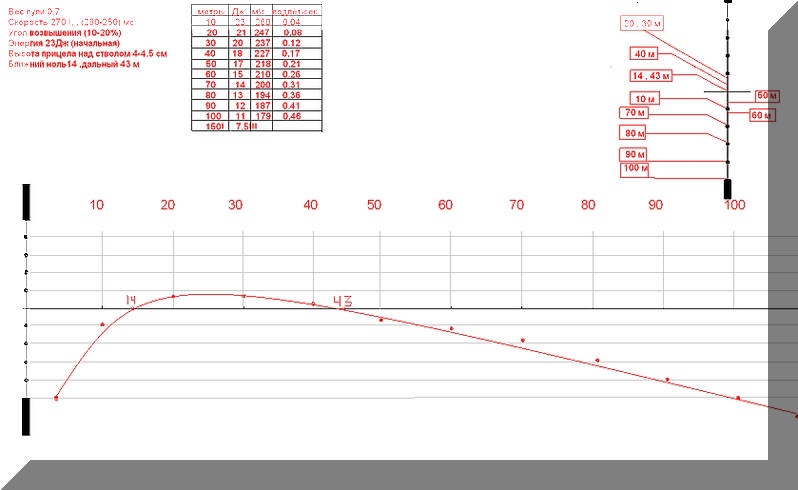

Баллистическая таблица, на сетку "милдот" (ВОМЗ-П)

Таблица будет полезна всем, кто пользуется данным прицелом на ПНЕВМАТИКЕ.

Таблица составлена при помощи баллистического калькулятора (v 2.23). Она интересна двумя пристрелочными нулями, которые на мой взгляд оптимальны как к удобству пристрелки (14м),  так и к пользованию сеткой милдот (наименьший разброс по шкале на убойных дистанциях).

За основу взяты средние скорости (расчёт по скорости 270 м/с), но при проверке в калькуляторе "соседних" скоростей, показатели близки. Также взят небольшой угол возвышения 10-20 градусов из расчёта использования таблицы применительно к целям, находящимся, как правило выше стрелка. Вес пули стандарт 0.7гр. Высота установки прицела над стволом 4 см (4.5см), как правило на пневматике он в этих приделах. Естественно, ветер не учитывается.

В общем получил очень интересную информацию:

Баллистическая таблица, на сетку "милдот" (ВОМЗ-П). Таблица будет полезна всем, кто пользуется данным прицелом на ПНЕВМАТИКЕ

Автор: Aleksey74
Источник: рорgun.ru
