Винтовки для биатлона.
Из чего стреляют на Олимпиаде биатлонисты

В 1960 году биатлон был включен в программу зимних Олимпийских игр. В те времена этот вид спорта являлся фактически военно-прикладным: стрельба велась из винтовок, созданных на базе армейских магазинных карабинов, дистанция до мишеней составляла 150-200 м, а для уверенного поражения целей на таком расстоянии использовались мощные патроны калибров 7,62 и 6,5.

Первая советская биатлонная винтовка была создана конструктором А. С. Шестряковым на базе знаменитой "трехлинейки", винтовки Мосина. Она получила название Биатлон-59 и выпускалась на Ижевском машиностроительном заводе. Эта винтовка прошла "обкатку" на VIII-х Зимних Олимпийских играх в Скво-Вэлли, где Александр Привалов взял бронзу в индивидуальной гонке на 20 километров. Стоит упомянуть, что в 1960 году на Олимпиаде эта гонка была единственной, а соревнований среди женщин вообще не проводилось (впервые женский биатлон появился на Олимпийских играх 1992 года). Уже сейчас в Ванкувере в биатлоне разыгрывается 10 комплектов медалей, по 5 у мужчин и у женщин. Таким образом, выступление Привалова с ижевской винтовкой никак нельзя назвать неудачным.

Уже через год после Скво-Вэлли началось производство новых винтовок для биатлона всё; того же конструктора Шестрякова. База для этого спортивного инвентаря была та же самая — легендарное детище Мосина. Винтовки выпускались в двух вариантах: в калибре 7,62 мм, получившая незамысловатое название "Биатлон" БИ-7,62, и в калибре 6,5 мм - соответственно БИ-6,5. За основу спортивного патрона калибра 6,5 мм была взята гильза винтовочного патрона 7,62, который уже хорошо показал себя на соревнованиях, но не нравился многим спортсменам из-за большой силы отдачи.

В 1964 году состоялся триумф советских спортсменов и их оружия. На IX Зимних Олимпийских играх в Инсбруке Владимир Меланьин взял золото в биатлоне, а Александр Привалов — серебро в той самой единственной индивидуальной гонке на 20 км.

В 1970 году начато производство облегченной винтовки серии "Биатлон" БИ-4 для стрельбы патроном кольцевого воспламенения, а уже через год была разработана винтовка БИ-5 под патрон центрального боя калибра 5,6 мм. С БИ-5 в 70-х годах участвовал в соревнованиях знаменитый биатлонист Александр Тихонов. Именно он с партнерами по сборной в 1972 и 1976 году брал олимпийское золото в биатлонной эстафете.

Из зарубежных производителей винтовок для биатлона стоит отметить немецкую фирму "Аншутц" (Anschutz). В 1975 году перед Зимними Олимпийскими играми в Инсбруке армия ФРГ, которая отсылала своих спортсменов на соревнования по биатлону, выступила с предложением к руководству фирмы "Аншутц" создать винтовку, устраивающую немецких биатлонистов по удобности и силе отдачи. Для нового спортивного оружия был выбран малоимпульсный патрон калибра .222 центрального воспламенения, а сама винтовка стала дальнейшим развитием модели Anschutz-54, лучшей малокалиберной матчевой винтовки того времени.

И в 1977 году "грянул гром". На конгрессе международной федерации пятиборья и биатлона были приняты новые правила, по которым стандартным оружием в биатлоне становилась малокалиберная винтовка под патрон 5,6мм кольцевого воспламенения, широко известного, как .22lr. Этот переход обусловил и уменьшение дистанции до цели — теперь она стала 50 м, и ряд других изменений.

Ижевские конструкторы отреагировали молниеносно, и в том же году представили винтовку БИ-6 под патрон кольцевого воспламенения. Такая оперативность объясняется очень просто: новая винтовка имела единую конструктивную базу с винтовками Урал-5-1 и Урал-6-1. Стоит упомянуть, что долгое время правила биатлона допускали использование спортивного оружия только с продольно скользящим поворотным затвором. Но в конце 70-х годов происходили такие события, которые в последующем назвали "великой биатлонной революцией", и запрет на винтовки с быстрым перезаряжанием был снят.

Одними из первых принцип продольно скользящего затвора без поворота стали использовать финны в своей винтовке Finnbiathlon. Чуть позже — появилась советская "БИ-7", работающая по такой схеме, и ее дальнейшее развитие "БИ-7-2" — пожалуй, самая известная винтовка серии "Биатлон". В 1980, 1984 и 1988 году наши биатлонисты завоевывали олимпийское золото в эстафете именно с этой винтовкой. И даже некоторые зарубежные спортсмены стремились заполучить этот образец советского спортивного оружия.

На основе "БИ-7-2" были созданы следующие модели винтовок серии "Биатлон" — "БИ-7-3" и "БИ-7-4", которые использовались нашими и заграничными спортсменами в 90-х годах и с небольшими конструктивными изменениями дошедшие до Олимпийских игр в Ванкувере. Но об этих винтовках подробнее будет рассказано ниже.

Несмотря на успехи финских и советских конструкторов спортивного оружия в создании образцов с быстрой перезарядкой, первую половину 80-х годов немецкая фирма "Аншутц" все еще выпускала винтовки с поворотным затвором, сначала модели 1427 и 1450, а затем 1827. Чуть позже немецкий оружейник Петер Фортнер адаптировал механизм перезаряжания с прямолинейным движением рукоятки собственной разработки на винтовку "Аншутц". Прошло время, и сейчас название винтовки "Anschutz-Fortner 1827" стало нарицательным, как эталон биатлонной винтовки.

Некоторое время винтовки "Аншутц" и "Биатлон" делили между собой пальму первенства на биатлонных соревнованиях. Конкуренцию им пытались составить уже упомянутая Finnbiathlon фирмы "Tampeeren Asepaja", винтовки фирм "Suhler", "Sako" и других, но без успеха. Постепенно и ижевские "Биатлон" перестали пользоваться популярностью у ведущих спортсменов, в том числе российских. "Аншутц-Фортнер" стал фактически монополистом: по заявлению руководства немецкой фирмы около 95% биатлонистов на международных соревнованиях используют модель 1827.

БИ-7-4
Теперь подробнее опишем винтовки, с которыми выступала наша сборная на Олимпиаде в Ванкувере.

Винтовки для биатлона. Из чего стреляли наши спортсмены на Олимпиаде?

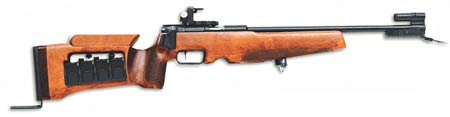

БИ-7-4

Производство малокалиберной спортивной винтовки для биатлона БИ-7-4 началось в 1991 году на Ижевском машиностроительном заводе (Ижмаше).

Стрельба из винтовки ведется стандартными для биатлона патронами кольцевого воспламенения калибра .22lr. Питание осуществляется из отъемных пятизарядных магазинов. В комплекте с винтовкой, помимо пятизарядных, идут магазины на три дополнительных патрона. Ограничений на использование боеприпасов нет, допускается применять, как отечественные патроны .22lr, так и зарубежного производства. Кассета на четыре магазина располагается на прикладе.

Винтовка использует шарнирно-рычажную схему запирания канала ствола. Перезарядка осуществляется возвратно-поступательным движением руки за специальную рукоятку, при этом затвор описывает дугу определенного радиуса. Такие манипуляции позволяют быстро перезаряжать оружие на огневом рубеже, практически не влияя на изготовку стрелка и прицеливание.

Балансировка оружия регулируется специальными грузами, которые, при необходимости, можно снять или установить. Регулировка длины хода спускового крючка, усилие и характер самого спуска осуществляется без разборки винтовки. Усилие спуска настраивается в диапазоне 0,5-1 кгс. Рабочий ход спускового крючка регулируется в пределах 2-4 мм.

Винтовки для биатлона. Из чего стреляли наши спортсмены на Олимпиаде?

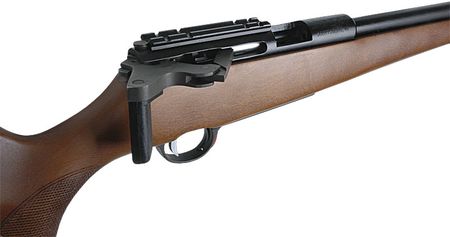

Затвор винтовки семейства "Биатлон-7"


Щека на прикладе ложи регулируется по вертикали и горизонтали, а сам приклад регулируется по длине. Это позволяет индивидуально настроить для стрелка удобное ему положение при прицеливании. Данная процедура проста и не требует присутствия специалиста. Диоптрический прицел, мушка и канал ствола имеют специальные откидные крышки для защиты от грязи, снега и т.п. Процедура приведения винтовки в боевое положение на огневом рубеже не отнимает много времени.

За годы производства БИ-7-4 постепенно модифицировалась и модернизировались. Изменениям подвергались практически все основные части винтовки: ствол, ложе, прицел, переносной ремень. Например, сейчас выпускается модель БИ-7-4А со стволом фирмы "Аншутц", известного производителя оружия для биатлона. Изготавливаются и модификации винтовки, адаптированные для левшей.

Одна из последних моделей — винтовка БИ-7-4 в исполнении 9, выпускаемая Ижмашем по заказу Союза биатлонистов России. Она значительно отличается от серийной БИ-7-4. Винтовка имеет новое ложе, практически полностью настраиваемое под конкретного спортсмена. Помимо этого, она получила популярный среди биатлонистов диоптрический прицел фирмы "Аншутц" и регулируемую кольцевую мушку. Ствол и ствольная коробка винтовки покрыты хромом, что значительно повысило эксплуатационные характеристики БИ-7-4, в том числе и защиту от коррозии.

Винтовки для биатлона. Из чего стреляли наши спортсмены на Олимпиаде?

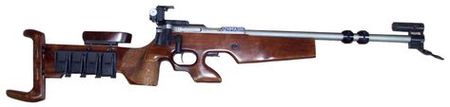

Винтовка БИ-7-4 элитного исполнения 9


Для спортсменов уровня сборной винтовка изготавливается индивидуально, под заказ, согласно требованиям спортсмена. Но, к сожалению, всё; меньше и меньше российских биатлонистов используют ижевские винтовки, отдавая предпочтения немецкому "Аншутцу". Однако и на Ижмаше планируется создать модель с работой затвора, как у немецкой винтовки.

Длительное время винтовки серии "Биатлон" уверенно составляли конкуренцию модели "Аншутц-Фортнер", но лихие 90-е годы не лучшим образом сказались на положении российского оружия в мировом биатлоне. Образцы спортивного оружия семейства "Биатлон" сейчас в основном используют биатлонисты из стран бывшего СССР и начинающие спортсмены, главным образом из-за цены: наши винтовки примерно в два раза дешевле немецких.

Тактико-технические характеристики винтовки БИ-7-4:
Калибр: 22lr
Масса: 4,5 кг
Габариты: 1050х90х290 мм
Длина ствола: 500мм
Величина регулировки затылка приклада по длине: 20 мм
Величина регулировки щеки приклада:
— по вертикали 7,5 мм
— по горизонтали 6 мм

БИ-7-4 использовали спортсмены сборной России: Анна Богалий-Титовец, Яна Романова (запас), Виктор Васильев (запас)
Успехи с винтовкой БИ-7-4:
Сборная России:
Анна Богалий-Титовец - золото в эстафете
Другие участники Олимпийских игр:
Кати Вильхельм (Германия) - бронза в эстафете;
Елена Хрусталева (Казахстан) - серебро в индивидуальной гонке.

Anschutz 1827 Fortner
Винтовки для биатлона. Из чего стреляли наши спортсмены на Олимпиаде?

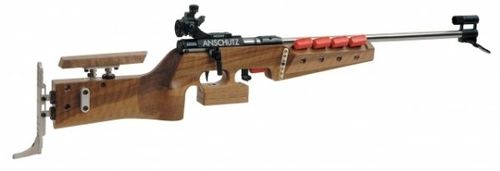

Anschutz 1827 Fortner


Современный облик винтовка Аншутц 1827 получила в середине 80-х годов XX века, после того, как немецкий оружейник Петер Фортнер разработал прототип нового затвора для биатлонной винтовки. Продукт сотрудничества немецкой фирмы "Аншутц" и конструктора Фортнера получил название "Anschutz 1827 Fortner", и сейчас занимает лидирующее положение среди всех моделей винтовок для биатлона.

Главной особенностью нового затвора Фортнера была быстрая перезарядка. Взведение осуществлялось указательным пальцем за специальную рукоятку, а обратно затвор возвращался путем давления большим пальцем на его заднюю часть. В отличие от схемы узла запирания ижевских винтовок серии БИ-7, Петер Фортнер в своей конструкции применил схему запирания при помощи боевых упоров, роль которых выполняли 6 шариков. В крайнем переднем положении они выдвигались из пазов затвора и входили в соответствующие пазы ствольной коробки, производя запирание. Данная конструкция весьма эффективна и позволяет производить перезарядку винтовки двумя пальцами. А если учесть, что раньше все спортивное оружие фирмы "Аншутц" имело продольно скользящие затворы с поворотом, то новая схема позволила сократить время перезарядки в разы.

К слову, схема перезаряжания аналогичная конструкции Фортнера существовала ещё; в начале XX века. Применялась она в некоторых образцах боевого оружия, но особого распространения не получила из-за сложности производства, соответственно дороговизны и необходимости приложения значительного усилия при перезарядке. Петер Фортнер в своей конструкции смог избавиться от последнего недостатка, а новая эпоха, когда спортсмены не скупятся на качественный инвентарь, отбросила первые два. Осенью 1984 года немецкий оружейник запатентовал свое изобретение.

Anschutz 1827. Винтовки для биатлона. Из чего стреляли наши спортсмены на Олимпиаде?

Немецкая биатлонистка Андреа Хенкель перезаряжает свою винтовку "Anschutz 1827 Fortner" после выстрела

Чуть позже Петер Фортнер организовал свою фирму "Peter Fortner Jagd- und Sportwaffen", которая уже долгое время устанавливает на винтовки "Аншутц" свои затворы. Изготовление спортивного оружия требует особой тщательности и точности. Процедура сборки винтовки "Аншутц 1827" выглядит так: фирма "Аншутц" отправляет стволы, ствольные коробки и спусковые механизмы в город Рордорф, где находится предприятие Фортнера. Там все эти детали тщательно подгоняются к затворам, произведенных на "Peter Fortner Jagd- und Sportwaffen", а затем в собранном состоянии возвращаются обратно в Ульм на "Аншутц". Далее ствол, ствольную коробку с затвором и спусковой механизм монтируют в ложе, и производится установка диоптрического прицела и кольцевой мушки.

Всего выпускается два базовых варианта немецкой спортивной винтовки: обычная и спринтерская версия. На спринтерскую версию винтовки возможна установка тяжелого ствола.

Стволы — особая гордость фирмы "Аншутц". Эта деталь производится на самом предприятии, и имеет высокие эксплуатационные характеристики. Каждый ствол проходит проверку стрельбой на дистанции 50 метров (стандартное расстояние до мишеней на биатлонных рубежах) при температуре -20 градусов. Кроме того, предварительно все стволы отстреливают в тире, а пораженную при этом мишень вклеивают в паспорт винтовки. При изготовлении стволов используется высококачественная сталь, которая в процессе производства нитридируется (насыщается азотом), что повышает коррозиестойкость и живучесть ствола. Интересен тот факт, что даже на Ижевском механическом заводе сейчас производятся модели винтовок для биатлона БИ-7-3А и БИ-7-4А со стволами фирмы "Аншутц".

Спусковой механизм Аншутц 1827 регулируется по таким параметрам, как усилие спуска и ход спускового крючка. Минимальное значение усилия спуска — 550г. Диоптрический прицел винтовки, мушка и дульная часть ствола оснащены специальными резиновыми крышками, защищающие их от загрязнения в процессе биатлонной гонки. Также все модели Аншутц 1827 снабжены предохранителями, блокирующими спусковой крючок.

Anschutz 1827. Винтовки для биатлона. Из чего стреляли наши спортсмены на Олимпиаде?

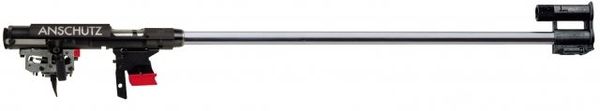

Ствол, ствольная коробка, затвор и спусковой механизм винтовки "Anschutz 1827 Fortner"

Питание осуществляется из двух типов магазинов: стандартным на пять патронов и специально разработанного удлиненного магазина тоже на пять патронов, но с держателем для трех дополнительных патронов в донной части. Кстати, донце аншутцевских магазинов окрашено в красный цвет — это помогает биатлонистам во время гонки не запутаться, какой стороной присоединять магазин. Извлечение магазина происходит быстро посредством удобного крупного рычага перед спусковой скобой.

Ложа винтовки изготавливается из орехового дерева. Приклад ложи имеет щеку, регулируемую по высоте и наклону, а сам приклад с помощью алюминиевого затыльника настраивается по длине. Перед спусковой скобой и магазином расположен специальный упор для левой руки (если стрелок правша). Данный упор посредством специальных навинчивающихся накладок регулируется по высоте. В серийном Аншутц 1827 кассета для магазинов находится на цевье винтовки. Рядом установлен отсек для шести дополнительных патронов. На российских же винтовках кассеты для магазинов и доп. патронов принято устанавливать на прикладе ложи.

Редкому спортсмену мирового уровня подходит серийное ложе спортивной винтовки, поэтому для них существуют специальные программы по изготовлению ложи под индивидуальные требования. "Аншутц" очень плотно сотрудничает с биатлонистами, их тренерами, специалистами сборных команд при создании действительно удобной конструкции для конкретного спортсмена. "Аншутц" даже создала специальную сервисную команду, которая сопровождает спортсменов на крупнейших соревнованиях по биатлону. При этом возглавляет сервисную команду непременно сам руководитель фирмы.

Помимо ложи возможно заказать и другие многочисленные аксессуары для винтовки: ремни, чехлы, приспособления для чистки и смазки — всем этим занимается фирма "ahg-Anschütz Handels GmbH", входящая в концерн "Аншутц".

Цена на Аншутц 1827 начинается с 3500 долларов — сумма немаленькая, однако если учесть точность, надежность, качество изготовления, легкость перезарядки, хорошее сервисное обслуживание винтовки, то всё; становится на свои места - винтовка действительно произведена профессионалами для профессионалов. Все вышеперечисленные качества помогли этому образцу спортивного оружия завоевать пальму первенства и стать самой популярной биатлонной винтовкой в мире.

Тактико-технические характеристики:
Калибр: .22lr
Масса: 4 кг (3,7 кг - для спринтерской модели, 3,85 кг - для спринтерской модели с тяжелым стволом)
Длина оружия: 1040 мм
Длина ствола: 550 мм
Число нарезов: 8
Шаг нарезов: 355 мм

Anschutz 1827 Fortner использовали спортсмены сборной России: Анна Булыгина, Ольга Зайцева, Ольга Медведцева, Светлана Слепцова, Николай Круглов, Евгений Устюгов, Иван Черезов, Максим Чудов, Антон Шипулин

Успехи:
Всего с винтовкой Anschutz 1827 на Олимпийских играх в Ванкувере было завоевано: 15 золотых (включая 3 золота в женской эстафете и 4 в мужской), 16 серебряных (включая 4 серебра в женской эстафете и 4 в мужской) и 14 бронзовых (включая 3 бронзы в женской эстафете и 4 в мужской) медалей.

Источник: guns.arsenalnoe.ru
