Пистолет AE 10G, AE 15G. Патроны для AE 15G. Базовое устройство пистолета

Пистолет AE 10G, AE 15G. Патроны для AE 15G. Базовое устройство пистолета

Пистолет AE 15G - «Марголин» по-украински
Базовое устройство (любого) пистолета
Новинка "Шмайсера" – "АЕ 10G" под резиновую пулю и газовый пистолет ПГШ 10
Патрон АЕ 9 для травматика и его останавливающая сила


Пистолет AE 15G - «Марголин» по-украински

С именем торговой марки «Шмайсер» в нашей стране связана целая отрасль отечественной экономики — производство газового оружия и спецсредств активной обороны, предназначенных для отстрела патронов с резиновой пулей. Имя «Шмайсер» стало синонимом недорогого, но качественного отечественного оружия самообороны нелетального действия.

У известного украино-германского СП «Шмайсер», возглавляемого А.А. Касянчуком, уже стало доброй традицией приурочивать выпуск новой модели пистолета к юбилею предприятия. Так в свое время произошло с пистолетом AE 10G, название которого было приурочено к 10-летию образования СП.

пистолет AE 15G. Шмайсер
пистолет AE 15G

Все это в полной мере относится и к новой модели пистолета «Шмайсер» — AE 15G, название которой напрямую связано с 15-ой годовщиной СП «Шмайсер», которая будет отмечаться в апреле 2009 года. Но к празднованию такого важного события предприятие уже начинает готовиться сейчас.

Напомним читателю, что аббревиатура АЕ в обозначении пистолета означает первые буквы словосочетания Alter ego, что в переводе звучит как «второе я» — то есть вторая торговая марка оружия СП «Шмайсер» (первая торговая марка — ПГШ).

Пистолет модели AE 15G предназначен для использования в качестве средства активной обороны сотрудниками органов охраны правопорядка, работниками различных ведомств, а также иными лицами в соответствии с действующим украинским законодательством.

Конструктивно пистолет AE 15G является глубоко модернизированной версией известного советского спортивного самозарядного пистолета, созданного в 1948 году М.В. Марголиным. Конструкция пистолета претерпела множество изменений, которые были осуществлены коллективом КБ СП «Шмайсер» под руководством главного конструктора В.Л. Шевченко. Пистолет соответствует ТУ, успешно прошел криминалистическую экспертизу и получил сертификат соответствия. Теперь осваивается его серийное производство.

Легенда стрелкового спорта

В конце 1940-х гг. в советском стрелковом спорте произошел невиданный толчок к развитию спортивных малокалиберных пистолетов. Причем это были не переделочные образцы, а спроектированные с нуля модели оружия, вобравшие в себя идеи, опробованные ранее на переделочных конструкциях.

пистолет AE 15G. ШмайсерЭргономика, высокая точность и надежность спортивного оружия системы Марголина удачно привнесены в травматический пистолет AE 15G

Большой успех выпал в 1948 году на долю ижевского конструктора Михаила Владимировича Марголина. Он разработал самозарядный пистолет, который вскоре заставил заговорить о себе многих знатоков спортивного оружия. Созданный Михаилом Владимировичем спортивный пистолет был признан в СССР и за рубежом одним из лучших образцов спортивного оружия и назван его именем — пистолет Марголина (сокращенно МЦ — Марголин Целевой). Конструктор, получивший звание заслуженного изобретателя РСФСР, шел к созданию пистолета, будучи слепым (он потерял зрение в середине 20-х годов после тяжелого ранения).

Первое применение пистолета Марголина за рубежом состоялось в 1954 году на 36-м чемпионате мира в Венесуэле. Новое советское оружие вызвало огромный интерес у иностранных спортсменов и оружейников.

После того, как в начале 50-х гг. в СССР был освоен выпуск укороченных 5,6-мм патронов, М.В. Марголин внес в свое оружие ряд усовершенствований. В пистолете образца 1952 г. был укорочен ствол, видоизменен патронник, переконструирован магазин, установлен дульный тормоз. Получив название МТС-1, пистолет полностью оправдал себя на каирском стрельбище в ходе 38-го чемпионата мира.

В свое время пистолет Марголина являлся одним из основных образцов короткоствольного спортивного оружия для выполнения упражнений Единой Всесоюзной спортивной классификации: МП-1, МП-2, МП-4, МП-5.

По конструкции пистолет Марголина относится к системам, автоматика которых работает, используя силу отдачи свободного затвора. Ударный механизм пистолета куркового типа с открытым расположением курка. Спусковой механизм, снабженный разобщителем, допускает стрельбу только одиночными выстрелами. В передней части пистолета, под стволом, располагается подвеска для грузиков, улучшающих баланс при индивидуальной подгонке оружия. Для более прочного удержания пистолета к его рукоятке может крепиться специальный деревянный «грибок». Прицельные приспособления имеют регулировку. Достигается это путем смещения целика влево или вправо по отношению к оси канала ствола и мушки вверх или вниз. Магазин пистолета коробчатый, однорядный, вместимостью 10 патронов, размещен в рукоятке.

Пистолет Марголина образца 1948 г. относится к оружию спортивного образца и применяется для спортивно-тренировочной стрельбы вплоть до наших дней.

Принцип работы пистолета МЦ
Сущность работы пистолета при стрельбе заключается в следующем.

При нажатии на спусковой крючок курок, срываясь с боевого взвода шептала, под действием боевой пружины ударяет по головке ударника, который своим бойком наносит удар по капсюлю патрона. При этом воспламеняется ударный состав. Пламя от ударного состава поджигает пороховой заряд. При сгорании порохового заряда образуются пороховые газы, которые давят во все стороны. Под давлением пороховых газов пуля врезается в нарезы, а затвор одновременно с движением пули вперед начинает двигаться назад. Однако поскольку масса затвора во много раз больше массы пули и, кроме того, затвор подпирается возвратной пружиной, скорость движения затвора по сравнению со скоростью движения пули настолько мала, что за время прохождения пулей канала ствола затвор успевает сдвинуться весьма незначительно, продолжая еще запирать канал ствола и противодействуя прорыву газов назад в момент выстрела.

После вылета пули из канала ствола, под давлением пороховых газов на дно гильзы, затвор резко откатывается назад, удерживая зацепом выбрасывателя и извлекая из патронника гильзу, и сжимая возвратную пружину. Гильза при встрече с отражателем экстрагируется наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок и ставит его на боевой взвод шептала.

Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед, захватывает из магазина очередной патрон и досылает его в патронник. Канал ствола вновь запирается затвором; пистолет готов к выстрелу.

Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него. Таким образом, стрельба будет вестись до полного израсходования патронов в магазине.

Базовое устройство (любого) пистолетапистолет AE 15G. Шмайсер

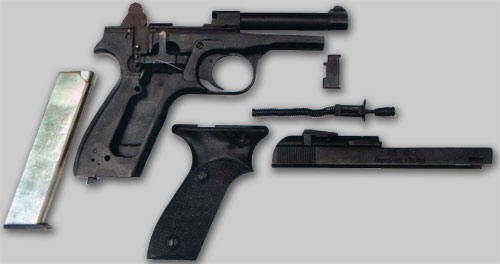

Базовое устройство пистолета состоит из следующих основных частей и механизмов: рамки, ствола, прицела, затвора, ударно-спускового механизма, возвратного механизма, замыкателя затвора, магазина, щечек и принадлежности.

Рамка составляет одно целое с рукояткой пистолета и спусковой скобой. Она служит для соединения деталей и механизмов пистолета.
К рамке прикреплена защелка магазина с пружиной для удержания магазина от выпадения и отражатель для отражения гильзы (патрона) наружу.

Ствол неподвижно запрессован в стойку рамки и зафиксирован поперечным штифтом. На дульную часть ствола насажено основание мушки, на котором прикреплена мушка с помощью винта. Благодаря наличию винта регулятора, высоту мушки можно изменять при приведении пистолета к нормальному бою.

Прицел состоит из основания, прикрепленного к рамке с помощью заклепки, целика с пружиной и винта. Целик вместе с мушкой служит для прицеливания. Целик благодаря винту можно перемещать вправо и влево.

Прицельные приспособления
— целик и мушка — регулируются с четкой фиксацией через четверть оборота винта, что соответствует перемещению мушки по вертикали, а целика по горизонтали.

Затвор служит для постановки курка на боевой взвод, для досылания патрона из магазина в патронник, для запирания канала ствола при выстреле и для извлечения гильзы (патрона) из патронника.
Затвор состоит из:

  • остова с направляющими выступами и досылателем;

  • ударника с пружиной для нанесения удара по капсюлю патрона;

  • выбрасывателя с пружиной для извлечения гильзы (патрона) из патронника и удерживания ее в чашечке затвора до встречи с отражателем.

Ударник представляет собой тонкий стержень с бойком спереди и утолщенной головкой сзади. Спереди на ударник надевается отбойная пружина, отводящая ударник внутрь затвора до полного утапливания бойка.

Ударно-спусковой механизм состоит из курка с тягой и осью, боевой пружины, шептала с пружиной, спускового крючка с пружиной, спусковой тяги с пружиной и предохранителя.

Курок предназначен для сообщения движения ударнику. Он имеет массивную головку для удара по ударнику, боевой и предохранительный взводы.

Боевая пружина служит для сообщения курку быстрого вращательного движения.

Шептало предназначено для удержания курка на боевом и предохранительном взводах.

Пружина шептала прижимает шептало к курку, обеспечивая, тем самым, заскакивание шептала за боевой и предохранительный взводы.

Спусковой крючок с помощью спусковой тяги отводит нижнюю часть шептала назад при нажиме на крючок пальцем руки.
Спусковая тяга имеет разобщитель, который исключает возможность выстрела при незапертом или при не полностью запертом канале ствола.

Ограничительный винт предназначен для регулирования хода спускового крючка.

Пружина спускового крючка предназначена для возвращения спускового крючка в переднее положение после прекращения нажима на крючок пальцем руки.

Пружина спусковой тяги поджимает спусковую тягу вверх.

Щиток предназначен для удержания спущенного крючка и его пружины, а также пружины спусковой тяги от выпадения. Он крепится на рамке (с правой стороны) при помощи винта.

Предохранитель служит для ограничения отвода нижней части шептала назад и тем самым исключает возможность срыва курка с боевого взвода.

Возвратный механизм служит для возвращения затвора в переднее положение. Он состоит из возвратной пружины, штока, головки штока и муфты.

Шток служит направляющей возвратной пружины. Муфта является упором переднего конца возвратной пружины и упором замыкателя затвора. Головка штока прикреплена к переднему концу штока с помощью шпильки. Головка предназначена для поворота штока рукой при разборке и сборке пистолета.

Чека-замыкатель затвора служит для соединения затвора с муфтой и ограничения движения затвора назад.

Магазин служит для помещения в нем патронов. Он состоит из корпуса, подавателя, пружины подавателя, крышки магазина, защелки крышки и кнопки. Кнопка предназначена для отведения подавателя вниз при снаряжении магазина патронами и указания количества патронов в магазине.

Щечки (накладки) прикрывают боковые окна рукоятки рамки и придают рукоятке форму, удобную для удержания пистолета в руке. Щечки крепятся к рукоятке винтами.

«Марго» и «Дрель»

Высокие надежность, эргономичность и точность стрельбы прославленного спортивного пистолета послужили причиной появления его различных клонов, которые на волне популярности базового образца и в эпоху расцвета рынка гражданского и служебного оружия, просто были обречены на успех.

Так, для оперативных работников правоохранительных органов и специальных служб объединение «Ижмаш» в начале 90-х гг. создало малогабаритный пистолет «Дрель». Пистолет был создан под пистолетный патрон ПСМ (5,45х18) на основе пистолета М.В. Марголина обр. 1948 г., от которого его отличает, кроме патрона, укороченный ствол, простейшие прицельные приспособления, отсутствие ряда специальных приспособлений и упрошенная форма щечек рукоятки. Автоматика действует на основе отдачи свободного затвора. Ударный механизм — курковый, с открытым расположением курка. Спусковой механизм включает спусковой крючок, шарнирно связанный со спусковой тягой, поворачивающей подпружиненное шептало курка. Выступ тяги служит для разобщения ее с шепталом затвором при его движении назад. Предохраняет от случайного выстрела особый паз на курке. Когда боевой взвод шептала попадает сюда, происходит взаимная блокировка курка и шептала. Рукоятка пистолета имеет угол наклона 111 градусов и фигурные щечки, обеспечивающие удобный хват оружия. Постоянный прицел расположен на остове затвора, мушка — на стволе.

Пистолет при достаточном для своего назначения поражающем действии пули выгодно отличается от применявшегося до того в МВД ПМ компактностью и удобством в обращении. Как утверждают, по уравновешенности он превосходит равнокалиберный ПСМ, а эргономичная рукоятка способствует более высокой точности стрельбы.

Почти одновременно с «Дрелью», по той же схеме разработан и 5,6-мм пистолет «Марго» (сокращенно от «Марголин»). Пистолет со спортивной родословной, специально созданный для гражданского рынка, предназначен для стрельбы стандартным «длинным винтовочным» патроном калибра .22LR. Спектр применения данной модели весьма широк — от самообороны до тренировочной стрельбы, а низкая стоимость патронов .22LR позволяет не ограничивать себя в тренировках. Благодаря негромкому звуку выстрела и низкоскоростной безоболочечной пуле, тренироваться можно практически в любом помещении или на открытой площадке, оборудованной самым примитивным пулеулавливателем. В пистолете «Марго» имеется возможность регулировки усилия спуска от 1 до 2,5 кг.

К слову сказать, на базе пистолета Марголина создавались и образцы газового оружия, например, завоевавший популярность в 90-х гг. ИЖ-77 калибра 8 мм, с магазином вместимостью 6 патронов. В ИЖ-77 были сохранены основные конструктивные элементы пистолета-прототипа. Ударно-спусковой механизм с открытым курком, без самовзвода. Основные узлы выполнены из стали.

К недостаткам моделей «Дрель» и «Марго» следует отнести оставшееся им «в наследство» от спортивного пистолета отсутствие самовзвода и специальных предохранителей.

Особенности конструкции AE 15G

Чем же притягателен пистолет Марголина до сих пор, несмотря на свой весьма почтенный возраст — почти 60 лет?!

пистолет AE 15GВо-первых, высокой эргономичностью рукоятки, присущей целевому спортивному оружию. Во-вторых, идеальным балансом с некоторым перевесом на рукоять, что позволяет вести высокоточную стрельбу. Особенно это характерно для моделей с укороченным, относительно штатного пистолета, стволом. Подобным качеством, присущим целевому оружию, обладал, например, пистолет Георга Люгера — P.08. По мнению большинства стрелков из этого оружия, большой угол наклона рукоятки способствовал естественному удержанию пистолета при прицеливании и мягко ощущаемой отдаче. В-третьих, современные модели, созданные на базе пистолета Марголина, изготавливаются из оригинальных узлов и деталей, прошедших в свое время «военную приемку».

Модель AE 15G калибра 9 мм Р.А. является переделанным из пистолета Марголина спецсредством активной обороны, предназначенным для отстрела патронов, снаряженных резиновой пулей. Переделка осуществлена путем:

  • замены штатного нарезного 5,6-мм ствола на гладкий с диаметром канала 6 мм и диаметром патронника 9,5 мм;

  • монтажа в рамку металлического штифта, который исключает возможность установки на рамку AE 15G затвора спортивного пистолета Марголина;

  • переделки чашечки затвора и ударника под патроны центрального боя;

  • замены штатного магазина на магазин под пистолетный патрон калибра 9 мм Р.А. с резиновой пулей.

Исследованиями, проводившимися ГНИЭКЦ МВД Украины, установлено, что конструкция патронника и ствола данного пистолета не позволяет осуществлять стрельбу штатными патронами к боевому оружию без внесения изменений в конструкцию пистолета или патронов. Таким образом, конструкция пистолета AE 15G обеспечивает защиту от переделок в огнестрельное оружие с помощью универсальных инструментов общего назначения.

В пистолете выполнен ряд серьезных доработок, что позволяет говорить не о банальном «перестволе» оружия, а о серьезной переработке конструкции малокалиберного пистолета Марголина с целью его адаптации для стрельбы 9-мм патронами с резиновой пулей.
пистолет AE 15Gвид на спусковой механизм (правая накладка рукоятики снята)

Основным элементом, подвергшимся переработке, явился ствол. Ввиду существенного увеличения калибра, эту деталь спроектировали заново. Ствол изготовлен способом токарно-фрезерных работ из заготовки стали марки 30ХГСА и выполнен единой деталью с мушкой. После специальной термообработки ствол приобретает твердость 30-34 HRC. Монтаж ствола осуществлен прессовой посадкой в стойку рамки и фиксацией двумя «глухими» неизвлекаемыми штифтами, конструкция которых не позволяет «перестволить» пистолет в криминальных целях.

Ввиду применения 9-мм патрона, возвратный механизм пистолета Марголина подвергся доработке. Возвратная пружина пистолета — новая, с увеличенной жесткостью, рассчитанная на отдачу гораздо более мощного патрона (чем 5,6-мм малокалиберный) — 9 мм Р.А.

Рамка пистолета также подверглась доработке. Рамка и затвор доработаны с целью исключения возможности применения штатных деталей спортивного пистолета МЦ. Кроме того, из эргономических соображений рукоятку пистолета укоротили на 7 мм. Это потребовало переноса защелки магазина, которая, кстати, заново спроектирована в КБ СП «Шмайсер».

Применение нового патрона потребовал и нового магазина, который также спроектирован в КБ СП «Шмайсер». Магазин вместимостью 7 патронов полностью изготовлен из стальных деталей и отличается высокой надежностью. Для его перемещения в рукоятке пистолета выполнено 2 направляющих поперечных штифта.

Модернизирована и чека-замыкатель, служащая для соединения затвора с муфтой возвратного механизма и ограничения движения затвора назад. В модели AE 15G она выполнена с зацепами, надежно фиксирующими боковые направляющие выступы затвора и не позволяющими им расходиться в стороны.

Затвор подвергся существенной переработке, поскольку пистолет Марголина предназначен для стрельбы 5,6-мм патронами кольцевого воспламенения, а патроны 9 мм Р.А., как известно, — центрального боя. Соответственно штатный ударник не позволял вести стрельбу патронами 9 мм Р.А. Поэтому конструкторы СП «Шмайсер» приняли решение полностью заглушить отверстие ударника и просверлить новое отверстие, соосное каналу ствола. При этом конструкция нового узла ударника не позволяет переделать затвор обратно — для стрельбы патронами кольцевого воспламенения.

Еще одной важной доработкой инженеров СП «Шмайсер» является оригинальный рамочный «П»-образный неавтоматический предохранитель, расположенный в поперечном пазу остова затвора. Предохранитель подпружинен и имеет два фиксированных положения, в одном из которых специальный предохранительный выступ препятствует нанесению удара курком по головке ударника. Место расположения предохранителя — в эргономичной зоне оружия непосредственно под целиком.

Целик на пистолете — также новый, расположенный в поперечном пазу типа «ласточкин хвост» в остове затвора и зафиксированный точечным кернением, что позволяет при необходимости выполнять пристрелку. (Мушка, как упоминалось выше, выфрезерована из цельной ствольной заготовки и не предполагает регулировок.)

Поскольку для стрельбы из пистолета используется относительно мощный 9-мм бесфланцевый патрон с кольцевой проточкой гильзы, то выбрасыватель AE 15G — новый, подпружиненный, качающийся на вертикальной оси, с более широким и прочным зацепом, чем используемый на пистолетах Марголина. Это позволяет надежно экстрагировать гильзы 9-мм патронов даже в случае их раздутия.

Отражатель и УСМ остались от пистолета Марголина без изменений.

Средний ресурс пистолета AE 15G заявлен производителем не менее 5000 выстрелов, хотя, учитывая ресурс, заложенный в оригинальных деталях пистолета Марголина, эта цифра может быть гораздо выше.


Новинка "Шмайсера" – "АЕ 10G" под резиновую пулю и газовый пистолет ПГШ 10

С радостью хочу заявить, что мы наконец осуществили свою давнюю мечту – к десятилетию "Шмайсера" запустить в серийное производство новые модели пистолетов, целиком созданных конструкторами "Шмайсера" – это "АЕ 10G" под резиновую пулю и газовый пистолет ПГШ 10. И уже с первого августа этого года все эти изделия поступили в продажу.
Наши конструкторы, работая над этой моделью, старались внести туда все лучшее, что было ими наработано при освоении производства других моделей пистолетов.

Однако новый пистолет задумывался для скрытого ношения, ввиду чего его массогабаритные характеристики старались максимально минимизировать. Новый пистолет с легкостью помещается и в нагрудном кармане, и в дамской сумочке. Но при этом его конструкция впитала в себя все лучшие достижения СП "Шмайсер" в практике создания пистолетов.

Хотя опытные экземпляры пистолета были готовы задолго до этого, но мы не спешили с его серийным производством, доводя конструкцию, изготавливая оснастку на каждую деталь, проводя заводские испытания, устраняя по ходу недостатки.
Нашей главной задачей было то, чтобы на рынок попала высококачественная продукция, полностью соответствующая всем техническим условиям. И я считаю, что это удалось, хотя не исключено, что в процессе производства будут вноситься некоторые изменения в технологический цикл, но это будет уже не устранение каких-то дефектов, а улучшение качества изготовления.

Я хочу отметить, что пистолет одинаково удобно ложится в миниатюрную женскую и большую мужскую руку. Это удалось реализовать благодаря оригинальному расположению боевой пружины, отличному от классической конструкции всех других пистолетов. Если в последних она выполняется, как правило, цилиндрической и располагается в тыльной части рукоятки, то в AE 10G (ПГШ 10) она витая и располагается на оси курка. Благодаря этому удалось сдвинуть несколько вперед рукоятку и она стала нормально ложиться в руку.
Кроме отличной эргономики пистолет обладает привлекательным современным дизайном, что также немаловажно в условиях сильной конкуренции на рынке.

Пистолет оснащен кнопкой выброса магазина, затворной задержкой и двойным (!) предохранителем: классическим неавтоматическим и предохранительным взводом курка (как на пистолете ТТ). Такая конструкция предохранителя надежно защищает оружие от случайного выстрела, например, при падении или ударе.

При конструировании пистолета AE 10G (ПГШ 10) мы старались по возможности унифицировать его с уже выпускаемыми моделями, что несколько снизило его себестоимость.
Я считаю, что пистолет удался. Несмотря на малые габариты и массу, пистолет обладает высокой огневой мощью, поскольку вместимость магазина составляет шесть патронов плюс один в патроннике – фактически семь патронов калибра 9 мм. Начальная скорость пули составляет 300 м/с. Кстати, для стрельбы из наших спецсредств я рекомендую использовать патроны ПНД-9, отличающиеся хорошим качеством изготовления и постоянством характеристик.

Сертификационные испытания серийные пистолеты AE 10G прошли без замечаний, а по кучности стрельбы даже удивили видавших виды специалистов: при стрельбе из закрепленного пистолета все пули "легли" с минимальным отклонением практически в одну точку. Для гладкоствольного пистолета, стреляющего легким пластизолевым шариком это очень высокий показатель. Еще хотел бы отметить тот факт, что AE 10G – это первый пистолет, который проходил испытания по новой программе – на морозе. Если раньше оружие охлаждали до температуры минус 10 градусов, заряжали его патронами комнатной температуры и вели стрельбу, то теперь перед стрельбой и пистолеты, и патроны охлаждают до температуры минус 10 градусов. И после такой "экзекуции" наш пистолет стрелял без осечек и перекосов гильз.

На том оборудовании, что у нас есть, мы добиваемся высокого качества изготовления продукции за счет хорошей оснастки и высококлассных специалистов. Кстати, для пистолетов AE 10G и ПГШ 10 нами были разработаны и изготовлены "с нуля" все литейные формы (на затвор и рамку), штампы и другая оснастка.

Всем известно, что гарантия, устанавливаемая нашим предприятием на выпускаемое оружие, составляет один год. Однако СП "Шмайсер" за последние пять лет практически не имело рекламаций на свою продукцию. Я не хочу сказать, что вообще все идеально, но тот процент возвратов по отношению к общему количеству выпускаемой продукции составляет сотые доли процента.
Поэтому проанализировав ситуацию, руководство СП "Шмайсер" пришло к выводу о возможности увеличения гарантийного срока эксплуатации оружия до пяти лет! Причем это новшество будет распространяться на все оружие, изготовленное после 1 августа: как новые модели – AE 10G, ПГШ 10, так и давно выпускаемые – AE 790G, AE 790G1, ПГШ 790. И это не рекламный трюк, а последовательно принятое взвешенное решение. За десять лет СП "Шмайсер" достигло настолько высокого производственного уровня, что может себе позволить принятие подобного решения.

Однако тем владельцам оружия, которые приобрели продукцию СП "Шмайсер" год-два-три назад, незачем волноваться, поскольку, хотя официально гарантийный срок эксплуатации их оружия и истек, но я заверяю, что кто бы к нам ни обратился (с пистолетом, которому три, четыре, пять лет…), никому не будет отказано. Все вопросы будут решены положительно. Мы дорожим своей репутацией и с уважением относимся к потребителю. Пример тому – замена спусковых скоб (одного из самых "больных мест") на пистолетах моделей AE 790G, G1, ПГШ 790, пользующихся значительным спросом на рынке, новыми скобами, утолщенными на миллиметр, значительно более прочными.
Да и вообще, все детали, пришедшие в негодность не по вине владельца, нами заменяются безвозмездно. Мы считаем, что такой подход является наиболее прогрессивным и в условиях рыночной экономики полностью оправданным.

Об особенностях конструкции нового пистолета – AE 10G – рассказывает главный конструктор СП "Шмайсер" В.Л. Шевченко.

— Главные преимущества пистолета AE 10G – наряду с малыми габаритами и небольшой массой – высокая эргономичность. Для оружия самообороны скрытого ношения эти характеристики безусловно являются важными.
Но не менее важными являются и показатели безопасности эксплуатации оружия. Несмотря на то, что пистолет AE 10G несамовзводный, он, как уже упоминалось выше, снабжен двумя предохранителями: неавтоматическим, флажок которого расположен с левой стороны затвора и перехватывателем – интерцептором. И если курок стоит на предохранительном взводе, то при падении или случайном ударе выстрела не произойдет. Это же касается и случайного срыва курка при взведении.

Однако основная особенность конструкции пистолета заключается в ударно-спусковом механизме. Боевая пружина перенесена из рукоятки на ось курка, что позволило уменьшить габариты рукоятки, вследствие чего хват стал более "глубоким" и вследствие этого безопасным (практически невозможно "съезжание" кисти на линию отката затвора при стрельбе и ее травмирование). Чем глубже посадка руки, тем удобнее удерживать пистолет и лучше целиться. Кроме того, витая пружина, конструктивно напоминающая боевую пружину автомата Калашникова, работает намного легче, поскольку имеет относительно длинное плечо. В классических же моделях пистолетов устанавливается цилиндрическая пружина, которая воздействует на курок через малое плечо. А чем меньше плечо – тем большей должна быть жесткость пружины. Кроме того, в самой нижней точке взведения курка пружина попадает в мертвую зону, где она практически не работает. Но самое плохое, что такая пружина занимает немалый объем в рукоятке.
Надежность витой пружины очень высокая, а ее конструкция такова, что приложение силы распрямления приходится практически на уровне удара курка по ударнику.

Конструкции затвора и возвратного механизма AE 10G рассчитаны таким образом, что при откате затвор подходит к ограничителю, находящемуся на спусковой скобе, уже практически с нулевым ускорением и не ударяет по нему.

Все органы управления пистолетом находятся в легкодоступной эргономичной зоне: кнопка выброса магазина, рычаг затворной задержки, курок, предохранитель, все расположены на расстоянии большого пальца руки и воздействие на них происходит без перехвата рукоятки. Это существенно повышает скорострельность оружия и отсутствие режима самовзвода на ней практически не сказывается. Отсутствие самовзвода компенсируется тем, что во время выноса пистолета на линию прицеливания быстро и легко выполняются такие операции как выключение предохранителя и взведение курка. Но поскольку ударно-спусковой механизм выполнен таким образом, что имеет короткий ход и усилие спуска порядка двух килограмм, то уже первый выстрел получается точным. В аналогичном пистолете с самовзводом, первый выстрел, хотя и осуществляется несколько быстрее, но, как правило, процентов на 90 оказывается неточен. Достаточно длинный и тяжелый спуск приводит к тому, что пистолет в момент разобщения курка и шептала дергается вправо, вследствие чего пуля уходит в сторону. И получается, что первый выстрел, который необходимо выполнить быстро и максимально точно, происходит быстро, но отнюдь не точно. В этом случае все преимущества самовзвода сводятся на нет.

Пистолет AE 10G, хотя и не имеет самовзвода, но удобное расположение органов управления позволяет при небольшой тренировке произвести из него первый точный выстрел практически за такое же время, что и из пистолета с самовзводом.

Несмотря на весьма удачную модель пистолета AE 10G, запущенного в серийное производство, наше КБ приступило к осуществлению ряда других проектов.

Один из них – создание принципиально нового малогабаритного самозарядного пистолета, который будет короче, чем АЕ 10G, но при такой же длине ствола, иметь 7-зарядный магазин при такой же высоте и обладать некоторыми принципиальными отличиями, например, при досылании магазина патрон сразу же будет оказываться в патроннике. По своим характеристикам он приблизится к револьверу и будет постоянно готов к выстрелу.

В планах КБ еще одна перспективная модель пистолета средних размеров (сравнимых с размерами пистолета AE 790G) с магазином вместимостью 18 (!) патронов.

Еще одно направление деятельности нашего КБ – создание спортивных версий пистолетов под 5,6-мм малокалиберные патроны кольцевого воспламенения. Кроме того, в перспективе – создание двуствольного пистолета класса "дерринджер", предназначенного для стрельбы 12-мм патроном "Терен" с трехграммовой эластичной пулей несмертельного действия. Кроме "дерринджера" планируется также создание и полноценного пистолета под этот перспективный патрон.



Патрон АЕ 9 для травматика и его останавливающая сила и его останавливающая сила

патрон АЕ- 9На предприятии "Шмайсер" первыми в Украине стали изготавливать 9-мм самозарядные пистолеты несмертельного действия, стреляющие резиновыми пулями. Такое оружие имеет значительное преимущество при самозащите по сравнению с газовым и уж тем более, пневматическим оружием, и предназначено не для поражения, а для подавления психоволевой устойчивости нарушителя без причинения ему тяжких телесных повреждений. При попадании резиновой пули нападающий чувствует болевой шок, подобный сильному удару дубинкой. А принимая во внимание тот факт, что нападающий заведомо не знает, чем именно в него стреляли, то считает себя раненым огнестрельным оружием и, как правило, теряет агрессивность. То есть, при использовании патронов несмертельного действия проявляется психологический эффект, как от использования огнестрельного оружия.

патрон АЕ- 9Основную часть выпускаемой предприятием продукции составляют пистолеты серии АЕ 790G, завоевавшие популярность среди потребителей высокой надежностью, отличным качеством изготовления и относительной невысокой ценой.

Однако предприятие не стоит на месте, а постоянно развивается, подтверждением чего явился выход в свет револьвера АЕ 38 и пистолета АЕ 10G, появление которого было приурочено к 10-летнему юбилею СП "Шмайсер".

В 2006 году предприятие обратило свой взгляд но производство собственных патронов травматического действия. Круг замкнулся…

Патрон, названный АЕ 9, калибра 9 мм Р.А., разработан конструкторским отделом СП "Шмайсер" и производится серийно с июня 2006 г. В разработке нового патрона принимали участие ведущие профильные НИИ Украины. Аббревиатура "АЕ" - от латинского Alter ego – "второе я" - стало торговой маркой СП "Шмайсер". Патрон предназначен для стрельбы из пистолетов травматического действия всех марок и оптимально подходит к изделиям СП "Шмайсер".

патрон АЕ- 9Человеку, далекому от оружейному дела, может показаться, что разработать и запустить в серию травматический патрон с резиновой пулей – проще простого. В принципе, - да. Но только не для фирмы, которая дорожит своей репутацией. Ведь от качества комплектующих и сборки такого патрона могут зависеть жизни и судьбы людей, которые сделали свой выбор в пользу этих патронов…

Предприятие, решившееся на изготовление травматических патронов, обязано представить их на серьезные медико-биологические испытания и криминальную экспертизу, прежде чем получить разрешение на серьезное производство. Травматические патроны должны отвечать очень жестким требованиям по начальной скорости, массе пули, навеске порохового заряда. При этом должно осуществляться надежное функционирование автоматики пистолета. Добиться этого с легкой пластизолевой (резиновой) пулькой и слабым пороховым зарядом непросто!

Основным критерием эффективности резиновой пули является ее так называемое останавливающее действие.

В общем случае термин "останавливающее действие" означает способность пули нанести живой цели удар такой силы, чтобы она практически мгновенно прекратила совершать те действия, которые совершала до выстрела. Применительно к травматическому оружию несмертельного действия это должно выражаться практически в мгновенном обездвиживании нападающего и гарантированном подавлении у него желания продолжать атаку. Однако на практике применение несмертельной "травматики", особенно в зимнее время года не всегда оказывается эффективным. И дело здесь не в надежности и качестве изготовления той или иной модели спецсредства – пистолета или револьвера. Неэффективным оказывается сам патрон. Почему?

Останавливающее действие любой пули зависит от нескольких факторов:

  1. Находится в прямой зависимости от калибра, то есть диаметра пули. Это объясняется тем, что пуля большего калибра имеет большее поперечное сечение. Пуля с большей площадью поперечного сечения производит не только более широкий раневой канал (что характерно для специальных боевых и охотничьих патронов), но и более обширную зону динамического удара (что является основным предназначением специальных резиновых пуль). Последнее очень важно для формирования обездвиживающего шока (пускай кратковременно) при попадании даже вне жизненно важных органов.

  2. Зависит от конструкции пули. Чем больше в известных пределах пуля увеличивает свой диаметр при попадании в цель, тем больше ее останавливающая сила.

  3. Зависит от массы пули и ее конструкции. Так, пуля большей массы имеет и большую останавливающую силу.

  4. Зависит от кинетической энергии при встрече пули с целью. Чем выше энергия пули, тем больше ее останавливающая сила. Однако при равной кинетической энергии лучшим останавливающим действием будет обладать пуля, увеличивающая свое диаметр при попадании в цель (экспансивная).

  5. От скорости пули в момент встречи с целью (от которой, как известно из курса физики, напрямую зависит кинетическая энергия пули).

Таким образом, изюминка любого травматического патрона заключается в применяемой пули. В принципе для гладкоствольного травматического оружия несмертельного действия приемлемым вариантом является круглая или "заоваленная "сферическая пластезолевая пуля, которая обеспечивает оптимальное соотношение кучности и эффективности стрельбы. Но в Украине изготовление пластизолевой круглой пули ограничено патентным правом одного из действующих производителей травматических патронов. Поэтому специалистами СП "Шмайсер" была разработана и запатентована эластичная пуля оригинальной конструкции.

Пластизолевая "дум-дум"

пуля АЕ- 9 При беглом взгляде на эластичную пулю производства СП "Шмайсер" вы не выделите ее из ряда подобных пуль других производителей. Однако при более детальном изучении конструкции отличия оказываются весьма существенными, что позволяет считать такую пулю своего рода ноу-хау.

Конструкция формы пули сферическая или близкая к сфере, то есть она не идеально круглая (образно говоря, если взять мяч для регби, пропорционально его уменьшить до диаметра 9,5 мм и несколько скруглить выступающие края, получиться тело именно такой формы). Но это еще не все. В отличие от других аналогичных круглых пуль, имеющих цельную структуру, вдоль оси пули патрона АЕ9 выполнена компенсирующая ("экспансивная") полость. Компенсирующая полость способствует увеличению площади поперечного сечения эластичной пули при соприкосновении с преградой. Таким образом, эта пуля легко сминается и полностью отдает весь запас кинетической энергии поверхности преграды, практически сводя на нет проникновение внутрь тела человека. Благодаря "экспансивной" полости становиться возможным увеличить массу, начальную скорость и жесткость материала эластичной пули, что положительно влияет на ее баллистические свойства. Увеличение скорости и массы способствуют улучшению останавливающего действия пули и настильности траектории. Последнее в свою очередь позволяет вести прицельную стрельбу на дистанции до 10-15 м. На практике это выразилось в увеличении массы пули патрона АЕ 9 (по сравнению с обычной полуграммовой круглой пулей) на 0,2 г - до 0,7 г при разрешенной начальной скорости - 315±20 м/с.

Еще одно преимущество этой пули заключается в следующем. Как известно, большинство резинотехнических изделий на морозе дубеют. Это свойство резины известно, пожалуй, любому водителю: часто после зимней стоянки какой-нибудь патрубок или сальник да "потечет"...

Но если для автомобиля индикатором неисправности резиновой детали являются потеки той или иной технической жидкости, то с цельнорезиновой пулей все обстоит гораздо сложнее.

Визуально задубевшую пулю в патроне не определишь, а с пистолетом во время выстрела такой отнюдь не эластичный шарик может натворить не мало бед. Например, замедление прохождения пули по каналу ствола, вызванное ее неспособностью к сжатию, вызывает увеличение скорости отката затвора и как следствие - экстракции гильзы, которая может привести к повреждению отражателя, зацепа выбрасывателя. В худшем случае возможен отрыв ствола. Однако патрону АЕ 9 такой эффект не грозит: благодаря комплектующей полости пуля легко сжимается при прохождении канала ствола любого травматического пистолета украинского производства и энергия отдачи при этом не увеличивается. Таким образом, обеспечивается высокая безопасность стрельбы при несколько увеличенной твердости пули (по сравнению с обычной круглой пластизолевой пулей).

Таким образом, пуля патрона АЕ 9 своим появлением продемонстрировала новые горизонты в плане создания эффективного травматического патрона несмертельного действия, наглядно показав, что еще далеко не все возможности калибра 9 мм исчерпаны.

Технические характеристики патрона АЕ 9

Калибр, мм

9

Масса патрона, г

4,7

Длина гильзы, мм

22,3

Диаметр гильзы, мм

9,5

Габаритные размеры пули, мм

9,5х10

Диаметр компенсирующего отверстия, мм

2

Масса пули, г

0,7

Скорость пули на дальности 3,5 м, м/с

315±20

Кучность стрельбы на дальности 5ми (пистолет АЕ 790G), мм

8

Минимальная дальность применения, м

3,5

Виктор Шевченко
