Оптика для пневматического оружия. Коллиматорный прицелОптика для пневматического оружия.

Оптический прицел – вещь незаменимая, если цель находится на достаточно большом расстоянии от места расположения стрелка. Пневматическое ружье без оптики – это просто ружье, с которым в пору овощной склад охранять, что же касается такого понятия, как качественное пневматическое оружие – то стоит отметить, что оптический прицел не только украсит ваше оружие, но и добавит в него одну очень замечательную функцию: вам теперь не придется щуриться в попытке разглядеть далеко расположенную цель – оптика сработает таким образом, что ваша цель будет как на ладони, только протяни руку – и коснись. К счастью, коснуться можно только пулей, но, имея под рукой пневматику, оборудованную оптическим прицелом, вы можете быть на сто процентов уверенными, что коснуться цели сможете уже после первого выстрела. Вот только следует помнить, что оружие такой категории предназначено для сугубо мирных целей, а не для охоты, пусть даже не на воробышков, так что соблюдайте правила использования этого оружия и применяйте его по назначению только в крайних случаях. Заметьте только, какое преимущество появляется у вас с приобретением оптического прицела на вашу винтовку – возможно даже ощутить себя настоящим снайпером в дебрях Амазонки, вот только увлекаться этой красивой игрой я бы вам, повторяю, не советовал.

Преимущество оптического прицела заключается, прежде всего, в том, что с ним гораздо проще прицелиться даже в маленькую цель, чем делать то же самое, но при помощи мушечного прицела. Конечно, если вы – профессионал, и рука у вас настреляна, вы можете сразить цель и без оптики, однако куда как проще и вероятнее поразить ту же самую цель, но уже зная, что не промахнетесь. Кстати, купив оптический прицел, позаботьтесь о том, чтобы как можно точнее его настроить, ведь именно от этого будет зависеть точность стрельбы в дальнейшем. Перед приобретением оптического прицела стоит уделить внимание мелким деталям а так же самому оптическому стеклу – трещин, сколов и прочих помутнений на самой важной части оптического прицела быть принципиально не должно. Обратите так же внимание на производителя; если вам фирма знакома, и вы уже пользовались ее услугами – воспользуйтесь лучше ею, проверенной. Следует учитывать, что отечественные производители по качеству выдаваемой на рынок продукции ничем не уступают зарубежным, так что не стоит пренебрегать такими марками как Аникс или, к примеру, Ижевск. Гарантийный срок есть у всех моделей оптических прицелов, так что если берете пневматическое оружие – то советую вам так же присмотреться и к оптике.

Сам по себе оптический прицел не только многофункционален, но и прост в обращении. Вы можете настроить его как самостоятельно, так и при помощи профессионала. Обычно в магазинах существуют инструкции по качественного пристрелу оптики, так что проблем у вас с этим делом уже изначально быть не должно. Следует так же обратить внимание на крепления оптического прицела к вашему пневматическому оружию, поскольку, допустим, китайское крепление лучше не брать – существует пневматика с достаточно плотной отдачей, в результате которой все эти крепления могут очень скоро оказаться списанными. Помните, что если берете оптический прицел определенной фирмы, следует позаботиться о том, чтобы крепление для оптики было той же фирмы, что и оружие, что и сам прицел. С приобретением оптического прицела вы поймете, какая большая разница существует между мушкой и такой вот оптической доработкой, а стрельба вам покажется просто сказкой. В данное время существует огромный выбор оптики, годной специально на использование в плане пневматического оружия, так что выбрать всегда будет, из чего, а проверенные на рынке сбыта данной продукции фирмы-производители в очередной раз докажут свой профессионализм.

Коллиматорный прицел

Коллиматорный прицел одним из лучших видов прицельных приспособлений, подходящих для пневматического оружия. Он позволяет существенно упростить процесс прицеливания и ускорить его от 2 до 3 раз. Коллиматорный прицел не требует в отличие от механического подгонки приклада, тренировки зрения и повторяющихся процедур прицеливания. Здесь достаточно совместить цель и метку. Поэтому его могут использовать даже неопытные поклонники пневматики. Такая простата эксплуатации объясняется особенностями устройства коллиматорного прицела. Он состоит из объектива, осветителя и светящейся прицельной марки, установленной в его фокусе. Объектив представляет собой линзу со светоделительным покрытием, которая устанавливается под определенным углом к линии прицела. Лучи от светодиода освещают прицельную марку, отражаются от поверхности вогнутой линзы и фокусируются, формируя изображение прицельной марки на удаленном расстоянии, которое и совмещается с целью. Коллиматорный прицел позволяет осуществлять прицеливание при помощи обеих глаз. Таким образом, стрелок может видеть одновременно и цель, и прицельную марку, и окружающее пространство. Это большое преимущество так как стрелок может осуществлять стрельбу до того как цель попадет в поле прицела. Однако однократность этих прицелов делает их применение ограниченным. Их применяют только для прямолинейной стрельбы.

Оптика для пневматического оружия. Коллиматорный прицел

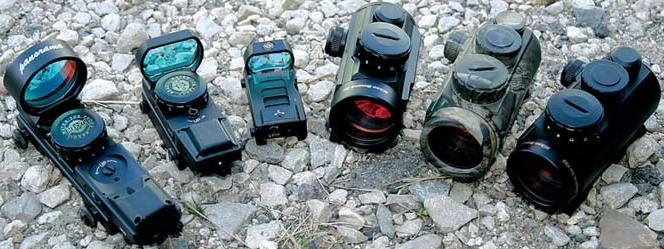

Коллиматорный прицелы для пневматического ружья бывают открытого и закрытого типа.
В коллиматорном прицеле объектив в тонкой оправе находиться под небольшим углом к линии прицела. Это может быть или стеклянная пластина, или линза, которые с одной стороны имеют светоотражающее покрытие, а с другой – прозрачное. Сам коллиматор располагается у основания прицела. Все это позволяет видеть одновременно в поле прицела два изображения: цель и прицельную марку. Благодаря легкой и открытой конструкции стрелок имеет широкий обзор вокруг цели, что является преимуществом при проведении стрельбы из пневматического пистолета или винтовки. Недостатком такой конструкции является низкий уровень защиты прицела от негативных механических и атмосферных воздействий.

Коллиматорный прицел закрытого типа представляет собой симбиоз оптического прицела и коллиматора. Его внешний вид очень похож на оптический прицел, но более короткий. Его крепление на пневматике осуществляется при помощи кронштейнов для оптических прицелов. Так как конструкция закрытая, то регулировка прицельной марки осуществляется при помощи кнопки или маховика, находящихся на корпусе прицела. Конструкция закрытого корпуса и расположение всех элементов коллимации параллельно оси прицеливания слегка ограничивают радиус наблюдения. Однако такая конструкция надежно защищает прицел от загрязнения, дождя, снега или механического воздействия.

Преимуществом обеих типов коллиматорных прицелов является то, что они позволяют производить стрельбу из пневматического оружия в условиях плохой видимости. Ясность прицела обеспечивает светящаяся прицельная марка, которая может выглядеть в виде точки, перекрестья цельного или с центральным разрывом. Чтобы прицельная марка была более заметной в поле прицеливания при плохой освещенности, она может мигать, а так же может менять свой уровень яркости. В зависимости от модели прицела регулировка яркости прицельной марки может осуществляться либо автоматически, либо при помощи ручной регулировки. Прицельная марка кроме степени яркости может менять и свой размер. Однако ее размер не должен при этом быть больше размера цели 0,25-1 раза.

Коллиматорным прицелом называется прицел, в котором прицельная марка формируется при помощи оптического коллиматора. В коллиматорном прицеле прообраз прицельной марки располагается в фокусе оптического элемента, обладающего положительной оптической силой. При этом световой поток, проходящий данный элемент и несущий информацию о прицельной марке, регистрируется визирным глазом наблюдателя.

Попытки сделать прицел, в котором совмещалась бы простота открытого механического прицела и возможность наблюдения прицельной марки и цели в одной плоскости, что обеспечивалось телескопическим прицелом, предпринимались давно. Так еще в начале XX века русский морской офицер А. И. Крылов изобрел так называемую «оптическую мушку» - прообраз современного коллиматорного прицела. Прицел состоял из мушки и половины собирающей линзы, разрезанной вдоль оптической оси. Мушка располагалась в фокусе линзы, которая, в свою очередь, располагалась между мушкой и глазом стрелка. Таким образом, стрелок видел цель и мушку одинаково резко, что позволяло быстро прицеливаться по различным целям. Однако, ввиду некоторого неудобства, возникающего при использовании прицела, он не получил широкого распространения.

Во время второй мировой войны коллиматорные прицелы использовались качестве прицелов для бомбометания и артиллерийско-стрелкового вооружения в авиации. В качестве прицелов для стрелкового оружия коллиматорные прицелы стали распространяться с начала 80-х годов XX столетия, когда мировые достижения в полупроводниковой технике позволили создать качественные светодиоды с низкими токами потребления и большим динамическим диапазоном яркости.

Коллиматорные прицелы для стрелкового оружия по наличию визирного канала (по возможности наблюдать цели через прицел) можно классифицировать на стереоскопические (без визирного канала) и обычные (с визирным каналом).

Стереоскопический коллиматорный прицел не прозрачен. Прицеливание с его помощью осуществляется двумя открытыми глазами, при этом используется такая способность человеческого зрения, как стереоскопичность, то есть способность воспринимать как единое два изображения, наблюдаемые правым и левым глазом. Применительно к коллиматорным прицелам, один глаз видит изображение прицельной марки, а второй изображение цели. Мозг человека воспринимает два изображения как одно и создает картину, сходную с той, что дает обычный (прозрачный) коллиматорный прицел.

По возможности сопряжения с оружием коллиматорные прицелы делятся на:
— универсальные - устанавливаемые при помощи специальных кронштейнов на различные модели оружия;
— специализированные - выполненные совместно с кронштейном для установки на определенные виды оружия;
— интегрированные - встроенные в оружие.

В основу действия коллиматорных прицелов заложено использование принципа коллимации света, то есть получения параллельного пучка лучей, соответствующих удаленным объектам наблюдения.

Коллиматор представляет собой длиннофокусный объектив, в котором установлена марка подсвечивания специальным устройством. Она имеет вид точечной диафрагмы или сетки с необходимой служебной информацией. Для коллиматорных прицелов, устанавливаемых на стрелковое оружие, марка представляет собой диафрагму, образующую светящуюся прицельную точку.

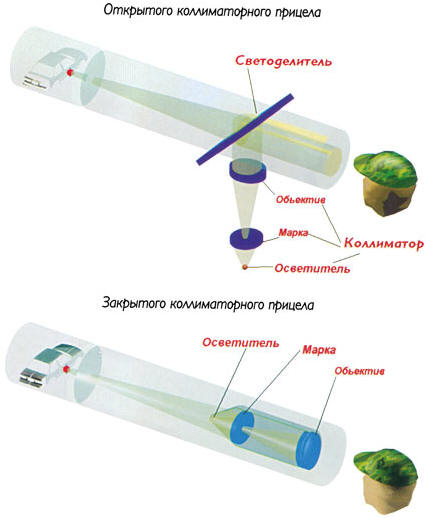

Принцип работы коллиматорного прицела

Коллиматорные прицелы бывают закрытого и открытого типов. Все элементы закрытых коллиматорных прицелов расположены вдоль оптической оси линии визирования и при формировании точки в пространстве, по которой производится прицеливание, незначительно ограничивают область наблюдения. Коллиматор открытых коллиматорных прицелов выведен из поля зрения стрелка и сформированная прицельная марка проецируется на наблюдаемое пространство. Все коллиматорные прицелы имеют однократное увеличение и неограниченный вынос зрачка. Правда, однократное увеличение ограничивает применение таких прицелов на дистанции прямого выстрела. Размер светящейся прицельной точки в различных прицелах составляет от одной до пятнадцати угловых минут.

Существуют прицелы с изменяющейся величиной прицельной точки, которая определяется размером цели и дистанцией.

Большинство ныне выпускаемых коллиматорных прицелов дает красное изображение светящейся прицельной точки. Однако бывают случаи, когда соотношение цветов цели и фона делает красную точку малоразличимой, а иногда и вовсе незаметной. Поэтому в настоящее время выпускаются приборы с зеленым цветом, имеются также модели с изменяющимся цветом - с красного на зеленый.

Большое значение имеет яркость светящейся точки. В ясный солнечный день она должна быть максимальной. В пасмурную погоду и сумерки для избежания изменения адаптации глаза и засветки цели яркость необходимо уменьшать. В лучших моделях коллиматорных прицелов применяется система, обеспечивающая до десяти степеней изменения яркости прицельной точки, причем это изменение может производиться автоматически или вручную.

Дальнейшим развитием коллиматорных прицелов является голографический, состоящий из плоской прозрачной голограммы, подсвечиваемой для создания изображения прицельной марки лучом лазера. На голограмме могут быть за писаны и отображены в пространстве наблюдаемых предметов как традиционные классические двухмерные при цельные марки - точка, перекрестие, концентрические окружности и так далее, - так и трехмерная прицельная марка, представляющая собой линию в пространстве, являющуюся продолжением ствола оружия и направленную на цель.

Плоский голографический экран прицела в течение тридцати секунд может быть заменен на другой, с подходящей для условий стрельбы прицельной маркой. Яркость изображения прицельной марки регулируется изменением мощности лазера подсветки. Поле зрения голографического прицела является неограниченным, так как в него от прицела попадает только рамка голографического экрана. Вынос зрачка, как и у всех коллиматорных прицелов, произвольный.
