Короткоствольное оружие под патрон Флобера (калибр 4 мм)

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

Общее описание работы оружия под патрон Флобера
Описание моделей оружия под патрон Флобера
О целесообразности использования нарезных стволов под патрон Флобера

В настоящее время короткоствольное оружие под патрон Флобера представлено различными моделями револьверов. Эти относительно простые и надёжные конструкции в то же время имеют ряд существенных недостатков, которые значительно снижают технические характеристики изделий и приводят к возникновению существенных проблем у потребителя при их длительной эксплуатации:Короткоствольное оружие под патрон Флобера (калибр 4 мм)

  • Большинство моделей изготавливаются из различных цинковых сплавов и не имеют стальных деталей в особо ответственных местах конструкции. Недостаточная точность изготовления и быстрый износ деталей УСМ и механизма фиксации барабана приводят к нарушению соосности установки барабана и ствола непосредственно перед выстрелом.

  • Практически все модели имеют значительный зазор между барабаном и стволом, расточенные камеры барабана, а так же нарезные стволы, которые по своим параметрам не соответствуют реальным условиям стрельбы: для стрельбы безоболочечными свинцовыми снарядами необходимы нарезные стволы с прогрессивным шагом, который плавно уменьшается от бесконечности до минимума.

Учитывая исключительно мягкий материал метательного снаряда и высокую динамичность процесса выстрела (сгорание заряда происходит практически в режиме детонации) вышеперечисленные особенности оружия приводят к значительной потере энергии за счёт прорыва газов и интенсивному загрязнению канала ствола (особенно в его казённой части) свинцовыми фрагментами.
Испытания показали что кучность стрельбы из такого оружия начинает интенсивно снижаться практически после 3-го – 4-го выстрела. Удаление свинцовых фрагментов (особенно из казённой части ствола где их количество максимально) в указанных конструкциях представляет существенную проблему (в том числе и из за отсутствия свободного доступа к казённой части), а полная очистка ствола (приведение его в состояние нового) практически невозможна. Остаточное загрязнение казённой части вызывает интенсивное развитие процесса при возобновлении стрельбы.

Целью данной разработки является создание оружия практически свободного от указанных недостатков, а так же имеющего ряд существенных преимуществ перед указанными моделями.


Короткоствольное оружие под патрон Флобера (калибр 4 мм)

Общее описание работы оружия под патрон Флобера

Предлагаемые вниманию изделия под патрон Флобера могут быть созданы на базе различных моделей полуавтоматического короткоствольного оружия. Их назначение - тренировочная стрельба вне специально оборудованных помещений (тиров и стрельбищ).

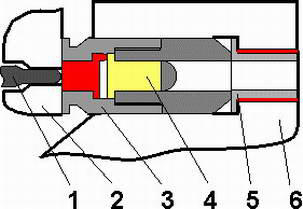

На рисунке представлен фрагмент сборочного чертежа оружия (полуавтоматический пистолет) поясняющий принцип его действия и особенности конструкции.

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

1 - ударник оружия, 2 - затвор оружия, 3 - картридж ПФ,
4 - стандартный патрон Флобера калибра 4 мм, 5 - вкладыш ствола (лейнер), 6 - ствол оружия.

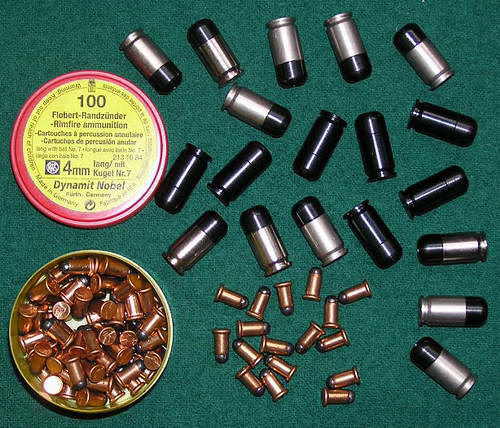

Картридж ПФ - имеет габаритные размеры стандартного 9-ти мм сигнального (газового, травматического) патрона и состоит из трёх деталей:
1. Передней части, в которой размещается стандартный патрон Флобера
2. Задней части, в которой размещается ударник
3. Ударника, переводящего центральный удар штатного ударника оружия в боковой
Передняя и задняя части картриджа соединяются на резьбе.

 Короткоствольное оружие под патрон Флобера (калибр 4 мм)


Для реализации предусмотренных заводом-изготовителем функций оружия (подача звукового сигнала и запуск сигнальных ракет) могут использоваться специальные сигнальные картриджи (первого и второго типов) с размещаемыми в них беспороховыми пиротехническими изделиями имеющимися в свободной продаже (капсюль Жевело, Еврокапсюль и т.п.).

Короткоствольное оружие под патрон Флобера (калибр 4 мм)Вкладыш ствола (лейнер) - В зависимости от варианта исполнения может быть как легкосъёмным (устанавливается непосредственно перед стрельбой), так и предусматривающим только несъёмную установку. Внутренний канал лейнера гладкий, имеет небольшое равномерное сужение по направлению к дульному срезу ("цилиндр с напором"). Это предотвращает неконтролируемое вращение снаряда при его движении по стволу и положительно влияет на кучность стрельбы. Наружный диаметр 6,5 мм. При изготовлении изделия одним из элементов технологии является дорнирование канала, что приводит к значительному увеличению твёрдости внутренней поверхности лейнера.

К достоинствам конструкции можно отнести:

  • Высокую степень соосности картриджа и ствола (лейнера) не зависящую от износа тех или иных деталей оружия.

  • Высокое качество обтюрации картриджа и ствола, что обеспечивает полную реализацию энергетических параметров стандартного патрона Флобера.

Недостатком оружия можно условно считать ручную перезарядку (энергетические параметры патрона Флобера не позволяют обеспечить работу автоматики). Однако, как показала практика, темп прицельной стрельбы данной конструкции не отличается от темпа стрельбы из револьвера. Кроме того при ручной перезарядке отпадает необходимость поиска упавших на землю (в траву) картриджей.


Описание моделей оружия под патрон Флобера

МОДЕЛЬ №1
(сигнальное оружие с дополнительной комплектацией позволяющей производить стрельбу патроном
Флобера калибра 4мм)

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

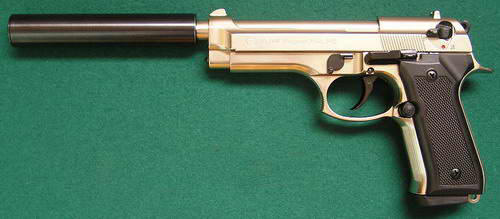

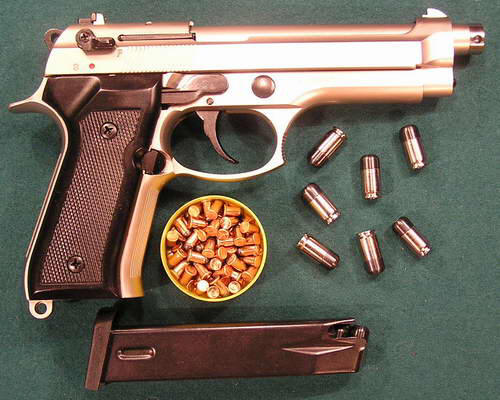

Внешний вид оружия



Короткоствольное оружие под патрон Флобера (калибр 4 мм)

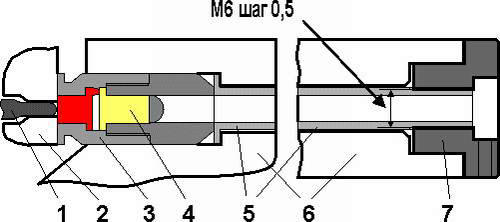

Конструкция
1 - ударник оружия, 2 - затвор оружия, 3 - картридж ПФ,
4 - стандартный патрон Флобера калибра 4 мм, 5 - вкладыш ствола (лейнер),
6 - ствол оружия, 7 - центрирующая резьбовая втулка.

В качестве исходной конструкции выбран сигнальный ("GAS ALARM") полуавтоматический 9 мм пистолет внешне схожий с популярной моделью боевого оружия системы БЕРЕТТА.

В основе принятия решения в пользу данной конструкции лежит следующее:
— форма затвора обеспечивает достаточно комфортную ручную перезарядку оружия для большинства потребителей (держащих оружие при стрельбе в правой руке) - при небольшом наклоне оружия влево (естественное положение рук при взведении затвора полуавтоматического пистолета) отстрелянный картридж свободно выпадает в ладонь левой руки.
— конструкция оружия обеспечивает его быструю разборку без применения какого либо инструмента
— покрытие оружия (никель) имеет наибольшую устойчивость к внешним механическим воздействиям. Кроме того оружие данного цвета меньше ассоциируется с боевым, а больше с декоративно-развлекательным.

Комплект поставки и технические характеристики:

  • 9-ти мм, 17-ти зарядный сигнальный пистолет F-92

  • Тип патрона - сигнальный патрон калибра 9 мм, специальный картридж под стандартный патрон Флобера калибра 4 мм, сигнальные картриджи 1-го и 2-го типов

  • Лейнер с резьбовой центрирующей втулкой. Средний калибр лейнера - 4,15 или 4,45 мм, гладкий, имеет равномерное сужение в сторону дульного среза. Рабочая длина лейнера - 110 мм

  • Количество картриджей под патрон Флобера 4 мм - 10 шт. (по желанию заказчика количество картриджей может быть изменено). Картриджи других типов (сигнальные) потребитель может заказать отдельно в необходимом количестве

  • Система перезарядки оружия - автоматическая при использовании его в сигнальном режиме и ручная (посредством поступательного перемещения затвора) при стрельбе патроном Флобера калибра 4 мм или сигнальным картриджем

  • Прицельное приспособление - регулируемое

  • Покрытие - никель

  • Дополнительная комплектация - приспособление для извлечения использованных патронов Флобера из картриджа, а так же вся комплектация исходного изделия включая кейс для хранения оружия

  • Эксплуатационная документация - полный комплект документации завода-изготовителя на сигнальное оружие F-92, инструкции по установке дополнительной комплектации.

Особенностью данной модели является возможность съёмной установки лейнера непосредственно перед стрельбой (с помощью центрирующей резьбовой втулки), что даёт возможность хранения и транспортировки оружия в заводском варианте исполнения. Именно в таком варианте (сигнальном) оно поставляется заказчику. Установку лейнера заказчик выполняет самостоятельно согласно прилагаемой инструкции.
Установка АДК не предусматривается.

МОДЕЛЬ №1-1


Короткоствольное оружие под патрон Флобера (калибр 4 мм)

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

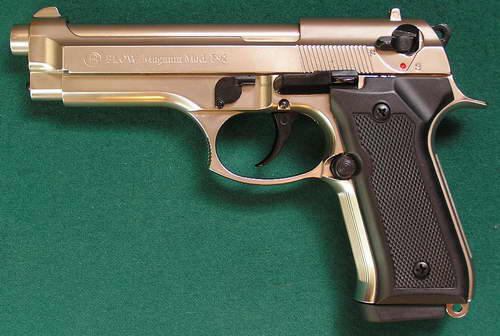

Внешний вид оружия


Короткоствольное оружие под патрон Флобера (калибр 4 мм)

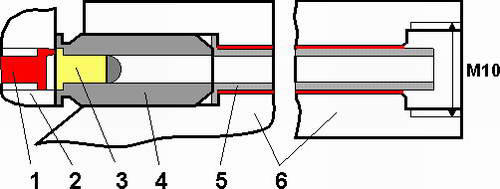

Конструкция

1 - ударник оружия, 2 - затвор оружия, 3 - картридж ПФ,
4 - стандартный патрон Флобера калибра 4 мм, 5 - вкладыш ствола (лейнер), 6 - ствол оружия.


Технические характеристики и комплект поставки:

  • Средний калибр оружия (лейнера) - 4,15 или 4,45 мм, гладкий, имеет равномерное сужение в сторону дульного среза. Установлен несъёмно.

  • Рабочая длина лейнера - 110 мм

  • Тип патрона - специальный картридж под стандартный патрон Флобера или сигнальные картриджи 1-го и 2-го типов

  • Ёмкость магазина - 17 картриджей

  • Количество картриджей в комплекте поставки - 10 шт. (по желанию заказчика количество картриджей может быть изменено). Картриджи других типов (сигнальные) потребитель может заказать отдельно в необходимом количестве

  • Система перезарядки оружия - ручная посредством поступательного перемещения затвора

  • Прицельное приспособление - регулируемое

  • Покрытие - никель

  • Дополнительная комплектация - приспособление для извлечения использованных патронов Флобера из картриджа, а так же вся комплектация исходного изделия включая кейс для хранения оружия

  • Эксплуатационная документация - полный комплект документации завода-изготовителя на исходное изделие (сигнальный пистолет), инструкции по эксплуатации изделия.



ЭКСПЛУАТАЦИЯ ИЗДЕЛИЙ

ВНИМАНИЕ!
Назначением изделий является исключительно тренировочная стрельба вне специально оборудованных помещений и площадок (тиры, стрельбища) с соблюдением всех необходимых мер и правил безопасности при обращении с оружием.

МОДЕЛЬ №1-2

Короткоствольное оружие под патрон Флобера (калибр 4 мм)


Внешний вид оружия

Короткоствольное оружие под патрон Флобера (калибр 4 мм)


Конструкция

1 - ударник оружия, 2 - затвор оружия, 3 - картридж ПФ,
4 - стандартный патрон Флобера калибра 4 мм, 5 - вкладыш ствола (лейнер), 6 - ствол оружия.

В отличии от модели №1-1 модель №1-2 имеет ударник со смещённой точкой контакта, что позволяет использовать упрощённую конструкцию картриджа (картридж второго типа). Однако снаряжение картриджей патронами Флобера в этом случае должно выполняться с использованием ручных тисков. Категорически недопустима запресовка патронов в картридж с помощью ударных воздействий.

МОДЕЛЬ №2

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

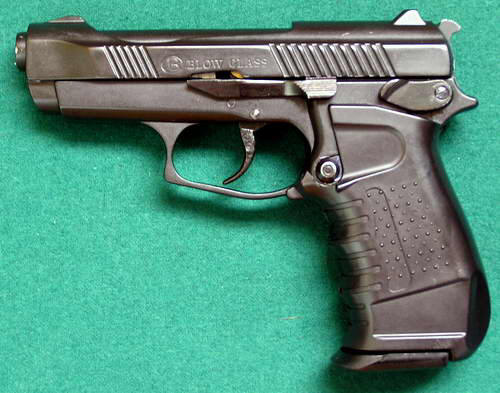

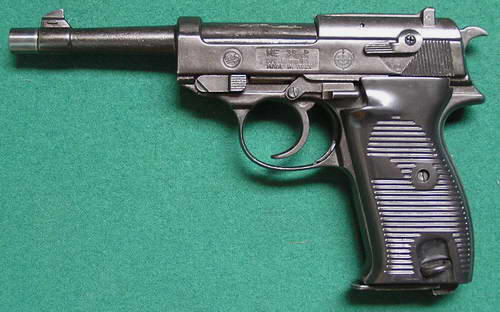

Внешний вид оружия

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

Конструкция

1 - ударник оружия, 2 - затвор оружия, 3 - картридж ПФ,
4 - стандартный патрон Флобера калибра 4 мм, 5 - вкладыш ствола (лейнер), 6 - ствол оружия

Данная модель оружия по конструкции и комплектации не отличается от модели №1-1 (в качестве исходной конструкции выбрана менее габаритная модель оружия имеющая ёмкость магазина 15 картриджей).

МОДЕЛЬ №3

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

Короткоствольное оружие под патрон Флобера (калибр 4 мм)

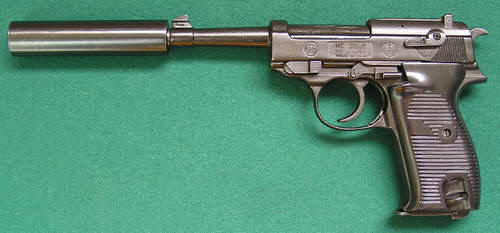

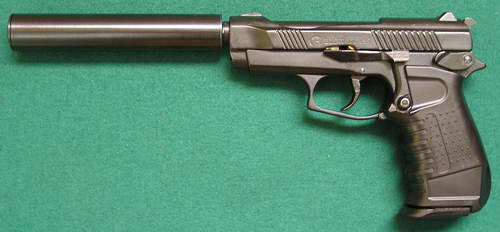

Внешний вид оружия


Данная модель оружия по конструкции и комплектации не отличается от модели №1-1 (в качестве исходной конструкции выбрана модель сигнального пистолета ВАЛЬТЕР Р-38).
Модель может выпускаться в двух вариантах исполнения:
— без наружной резьбы со стороны дульного среза (классический вариант, установка АДК невозможна)
— с резьбой М10 шаг 0,75 мм (вариант представленный на рисунке).

О целесообразности использования нарезных стволов при стрельбе сферическими безоболоченными снарядами (оружием под патрон Флобера)

Создание нарезных стволов было связано с желанием конструкторов оружия существенно улучшить его технические характеристики. Применение этого конструктивного элемента дало возможность использовать вместо сферического снаряда удлинённые пули различных типов (вращение пули вокруг продольной оси обеспечивает стабилизацию её положения на траектории полёта и предотвращает "кувыркание"). По сравнению с оружием использующим сферический снаряд, оружие использующее удлинённую пулю имеет ряд существенных преимуществ:
— при одних и тех же энергетических показателях оружие использующее пулю имеет гораздо меньший калибр, а следовательно и вес
— траектория полёта становится более настильной (увеличивается горизонтальный участок движения) вследствие значительного уменьшения лобового сопротивления как за счёт уменьшения диаметра снаряда, так и за счёт более совершенной аэродинамической формы
— появляется принципиальная возможность создания оружия с высокой начальной скоростью, а так же оружия использующего специальные снаряды (бронебойные, разрывные, трассирующие, зажигательные и т.д.).

Тем не менее сферическая пуля не прекратила своё существование и находит применение в крупнокалиберном охотничьем оружии. Достоинства и недостатки её использования (с точки зрения охотника) выходят за рамки данной публикации. Однако некоторые способы повышения кучности стрельбы необходимо отметить.

Основным дестабилизирующим фактором при использовании сферического снаряда является его неконтролируемое вращение вокруг осей перпендикулярных направлению движения, которое он получает при движении по стволу за счёт неравномерного контакта с его стенками (стрельба подкалиберным снарядом из стволов с дульным сужением - чоком). Эффективным способом борьбы с указанным явлением является размещение снаряда в контейнере распадающемся при вылете из ствола. Стволы специально предназначенные для стрельбы сферическими пулями имеют равномерное сужение (цилиндр с напором). В настоящее время они практически не используются поскольку не позволяют использовать дробовой заряд и следовательно проигрывают в универсальности стволам с чоком (получоком).

В пневматическом оружии используется два типа сферических боеприпасов - подкалиберные стальные омеднённые BB CAL (диаметр 4,4 мм) и свинцовые GAMO (диаметр 4,5 мм). Шарики первого типа в основном используются в недорогих массовых моделях пистолетов с упрощённой системой подачи. Как правило это оружие имеет гладкий ствол калибра 4,5 мм (по причине нежелания изготовителя оружия иметь проблемы при использовании в нём низкокачественных шариков - через такой ствол пролетает всё). Однако существуют модели с необъяснимым (с точки зрения нормальной логики) сочетанием рекомендованных к использованию боеприпасов и используемым типом ствола. Характерным представителем этой группы является МР-654К. В оригинальном исполнении изделие использующее шарики BB CAL снабжено нарезным стволом калибра 4,5 мм (экспортные экземпляры имеют гладкий ствол калибра 4,44 мм). Как следствие крайне низкая кучность, что вынуждает потребителя либо производить замену ствола, либо переходить на использование свинцовых шариков решая возникающие дополнительные проблемы.

Следует особо отметить что повышение кучности стрельбы в последнем случае никоим образом не связано с предполагаемым вращением шарика вокруг продольной оси:
— во-первых вращение может быть крайне слабо выражено в связи с очень узким полем контакта поверхности шарика и нарезов ствола,
— во-вторых, вращения может вообще не быть по причине срыва с нарезов, что в револьверах под патрон Флобера практически всегда имеет место. Это связано с тем что шарик уже получает большую скорость при прохождении через канал барабана и попадая в нарезной ствол удержаться на нарезах практически не может (по причине мягкого материала)
в-третьих, вращение вокруг продольной оси сферического снаряда на кучности вообще не отражается (не путать с вращением удлинённой пули обеспечивающим её стабильное положение на траектории движения).

Эффект некоторого повышения кучности стрельбы объясняется исключительно снижением (или полным отсутствием) неконтролируемого вращения снаряда вокруг осей перпендикулярных направлению движения.

Точно такой же эффект достигается при использовании гладкого ствола с плавным небольшим сужением по всей длине. Использование такой конструкции с одной стороны значительно снижает загрязнение ствола свинцовыми фрагментами и значительно упрощает его чистку, с другой наблюдается некоторая потеря энергии (на преодоление сопротивления), что для пневматического оружия с его ограниченной энергетикой не вполне приемлемо.

В оружии под патрон Флобера соотношение положительных и отрицательных факторов несколько иное. При значительно большем энергетическом потенциале и более высоких динамических свойствах процесса выстрела отрицательные свойства нарезного ствола проявляются гораздо сильнее (срыв с нарезов и быстрое загрязнение резко снижающее кучность). В то же время некоторая "избыточность" энергетических ресурсов позволяет с успехом использовать в этом оружии гладкие стволы с напором без ухудшения общих энергетических показателей (при сохранении кучности и значительного упрощения процедуры чистки оружия) что и является одной из особенностью описанных выше конструкций.
