Патрон АЕ 9 для травматического пистолета, и его останавливающая сила

Патрон АЕ 9 для травматического пистолета, и его останавливающая сила

Законодательство запрещает свободное владение огнестрелом. Преступности от этих запретов меньше не становится. Значит, нужно защищать свою семью как-то иначе. Многие, достигшие 18 лет, выбирают травматики – пистолеты, отстреливающие резиновые пули или поражающие слезоточивым газом. Принципиальное отличие травматических пистолетов от боевых – в неспособности причинить смертельный вред.

Летальный исход может наступить при попадании в голову с близкого расстояния, но в целом это оружие рассчитано на самооборону. Конечно, убить человека можно чем угодно, лишь бы заряду была обеспечена достаточная мощность. По этой причине энергия гражданских травматов ограничена 91 Дж. Этого усилия хватает, чтобы резиновая пуля остановила или даже сбила с ног противника любой комплекции. Но какой русский не хочет чего-то помощнее? В этом рейтинге представлены лучшие травматические пистолеты по соотношению мощности и надежности. Некоторые из них не выходят за законодательные рамки, иные выскользнули из них.


Нежный свекольный салат с яйцом и чесноком igratnadengi.org

Патрон АЕ 9 для травматического пистолета, и его останавливающая сила

На предприятии "Шмайсер" первыми в Украине стали изготавливать 9-мм самозарядные пистолеты несмертельного действия, стреляющие резиновыми пулями. Такое оружие имеет значительное преимущество при самозащите по сравнению с газовым и уж тем более, пневматическим оружием, и предназначено не для поражения, а для подавления психоволевой устойчивости нарушителя без причинения ему тяжких телесных повреждений.

При попадании резиновой пули нападающий чувствует болевой шок, подобный сильному удару дубинкой. А принимая во внимание тот факт, что нападающий заведомо не знает, чем именно в него стреляли, то считает себя раненым огнестрельным оружием и, как правило, теряет агрессивность. То есть, при использовании патронов несмертельного действия проявляется психологический эффект, как от использования огнестрельного оружия.

Основную часть выпускаемой предприятием продукции составляют пистолеты серии АЕ 790G, завоевавшие популярность среди потребителей высокой надежностью, отличным качеством изготовления и относительной невысокой ценой.

Однако предприятие не стоит на месте, а постоянно развивается, подтверждением чего явился выход в свет револьвера АЕ 38 и пистолета АЕ 10G, появление которого было приурочено к 10-летнему юбилею СП "Шмайсер".

В 2006 году предприятие обратило свой взгляд но производство собственных патронов травматического действия. Круг замкнулся…

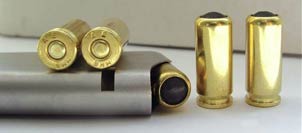

Патрон, названный АЕ 9, калибра 9 мм Р.А., разработан конструкторским отделом СП "Шмайсер" и производится серийно с июня 2006 г. В разработке нового патрона принимали участие ведущие профильные НИИ Украины. Аббревиатура "АЕ" - от латинского Alter ego – "второе я" - стало торговой маркой СП "Шмайсер". Патрон предназначен для стрельбы из пистолетов травматического действия всех марок и оптимально подходит к изделиям СП "Шмайсер".

Человеку, далекому от оружейному дела, может показаться, что разработать и запустить в серию травматический патрон с резиновой пулей – проще простого. В принципе, - да. Но только не для фирмы, которая дорожит своей репутацией. Ведь от качества комплектующих и сборки такого патрона могут зависеть жизни и судьбы людей, которые сделали свой выбор в пользу этих патронов…

Предприятие, решившееся на изготовление травматических патронов, обязано представить их на серьезные медико-биологические испытания и криминальную экспертизу, прежде чем получить разрешение на серьезное производство. Травматические патроны должны отвечать очень жестким требованиям по начальной скорости, массе пули, навеске порохового заряда. При этом должно осуществляться надежное функционирование автоматики пистолета. Добиться этого с легкой пластизолевой (резиновой) пулькой и слабым пороховым зарядом непросто!

Основным критерием эффективности резиновой пули является ее так называемое останавливающее действие.

В общем случае термин "останавливающее действие" означает способность пули нанести живой цели удар такой силы, чтобы она практически мгновенно прекратила совершать те действия, которые совершала до выстрела. Применительно к травматическому оружию несмертельного действия это должно выражаться практически в мгновенном обездвиживании нападающего и гарантированном подавлении у него желания продолжать атаку. Однако на практике применение несмертельной "травматики", особенно в зимнее время года не всегда оказывается эффективным. И дело здесь не в надежности и качестве изготовления той или иной модели спецсредства – пистолета или револьвера. Неэффективным оказывается сам патрон. Почему?

Останавливающее действие любой пули зависит от нескольких факторов:

  1. Находится в прямой зависимости от калибра, то есть диаметра пули. Это объясняется тем, что пуля большего калибра имеет большее поперечное сечение. Пуля с большей площадью поперечного сечения производит не только более широкий раневой канал (что характерно для специальных боевых и охотничьих патронов), но и более обширную зону динамического удара (что является основным предназначением специальных резиновых пуль). Последнее очень важно для формирования обездвиживающего шока (пускай кратковременно) при попадании даже вне жизненно важных органов.

  2. Зависит от конструкции пули. Чем больше в известных пределах пуля увеличивает свой диаметр при попадании в цель, тем больше ее останавливающая сила.

  3. Зависит от массы пули и ее конструкции. Так, пуля большей массы имеет и большую останавливающую силу.

  4. Зависит от кинетической энергии при встрече пули с целью. Чем выше энергия пули, тем больше ее останавливающая сила. Однако при равной кинетической энергии лучшим останавливающим действием будет обладать пуля, увеличивающая свое диаметр при попадании в цель (экспансивная).

  5. От скорости пули в момент встречи с целью (от которой, как известно из курса физики, напрямую зависит кинетическая энергия пули).

Таким образом, изюминка любого травматического патрона заключается в применяемой пули. В принципе для гладкоствольного травматического оружия несмертельного действия приемлемым вариантом является круглая или "заоваленная "сферическая пластезолевая пуля, которая обеспечивает оптимальное соотношение кучности и эффективности стрельбы. Но в Украине изготовление пластизолевой круглой пули ограничено патентным правом одного из действующих производителей травматических патронов. Поэтому специалистами СП "Шмайсер" была разработана и запатентована эластичная пуля оригинальной конструкции.

Пластизолевая "дум-дум"

При беглом взгляде на эластичную пулю производства СП "Шмайсер" вы не выделите ее из ряда подобных пуль других производителей. Однако при более детальном изучении конструкции отличия оказываются весьма существенными, что позволяет считать такую пулю своего рода ноу-хау.

Конструкция формы пули сферическая или близкая к сфере, то есть она не идеально круглая (образно говоря, если взять мяч для регби, пропорционально его уменьшить до диаметра 9,5 мм и несколько скруглить выступающие края, получиться тело именно такой формы). Но это еще не все. В отличие от других аналогичных круглых пуль, имеющих цельную структуру, вдоль оси пули патрона АЕ9 выполнена компенсирующая ("экспансивная") полость. Компенсирующая полость способствует увеличению площади поперечного сечения эластичной пули при соприкосновении с преградой.

Таким образом, эта пуля легко сминается и полностью отдает весь запас кинетической энергии поверхности преграды, практически сводя на нет проникновение внутрь тела человека. Благодаря "экспансивной" полости становиться возможным увеличить массу, начальную скорость и жесткость материала эластичной пули, что положительно влияет на ее баллистические свойства. Увеличение скорости и массы способствуют улучшению останавливающего действия пули и настильности траектории.

Последнее в свою очередь позволяет вести прицельную стрельбу на дистанции до 10-15 м. На практике это выразилось в увеличении массы пули патрона АЕ 9 (по сравнению с обычной полуграммовой круглой пулей) на 0,2 г - до 0,7 г при разрешенной начальной скорости - 315±20 м/с.

Еще одно преимущество этой пули заключается в следующем. Как известно, большинство резинотехнических изделий на морозе дубеют. Это свойство резины известно, пожалуй, любому водителю: часто после зимней стоянки какой-нибудь патрубок или сальник да "потечет"...

Но если для автомобиля индикатором неисправности резиновой детали являются потеки той или иной технической жидкости, то с цельнорезиновой пулей все обстоит гораздо сложнее.





Визуально задубевшую пулю в патроне не определишь, а с пистолетом во время выстрела такой отнюдь не эластичный шарик может натворить не мало бед. Например, замедление прохождения пули по каналу ствола, вызванное ее неспособностью к сжатию, вызывает увеличение скорости отката затвора и как следствие - экстракции гильзы, которая может привести к повреждению отражателя, зацепа выбрасывателя. В худшем случае возможен отрыв ствола.

Однако патрону АЕ 9 такой эффект не грозит: благодаря комплектующей полости пуля легко сжимается при прохождении канала ствола любого травматического пистолета украинского производства и энергия отдачи при этом не увеличивается. Таким образом, обеспечивается высокая безопасность стрельбы при несколько увеличенной твердости пули (по сравнению с обычной круглой пластизолевой пулей).

Таким образом, пуля патрона АЕ 9 своим появлением продемонстрировала новые горизонты в плане создания эффективного травматического патрона несмертельного действия, наглядно показав, что еще далеко не все возможности калибра 9 мм исчерпаны.

Технические характеристики патрона АЕ 9

Калибр, мм9
Масса патрона, г4,7
Длина гильзы, мм22,3
Диаметр гильзы, мм9,5
Габаритные размеры пули, мм9,5х10
Диаметр компенсирующего отверстия, мм2
Масса пули, г0,7
Скорость пули на дальности 3,5 м, м/с315±20
Кучность стрельбы на дальности 5ми (пистолет АЕ 790G), мм8
Минимальная дальность применения, м3,5

Автор: Виктор Шевченко
