Установка планки Weaver/Пикатинни
Ввиду широчайшего распространения кронштейнов и прицелов под планку Вивер именно её чаще всего выбирают для создания посадочного места на оружии – моделей, у которых она по разным причинам не установлена на заводе. На большинство ружей и карабинов планка крепится непосредственно на ствольную коробку.
Отметим, что для некоторых карабинов это не лучшее решение.
Например, крышка ствольной коробки автоматов системы Калашникова изначально проектировалась подвижной: это позволяло пороховым газам выдувать пыль или песок при выстреле и обеспечивало ту самую неприхотливость оружия. По этой причине на АК прицелы крепятся на боковую планку. В гражданских модификациях АК (Сайга и Вепрь) условия эксплуатации оружия не столь суровы.

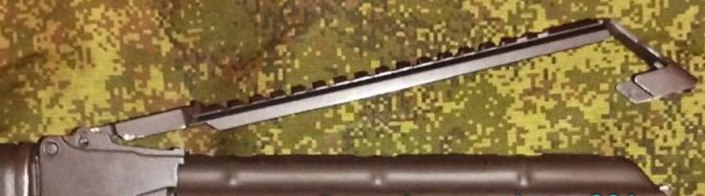

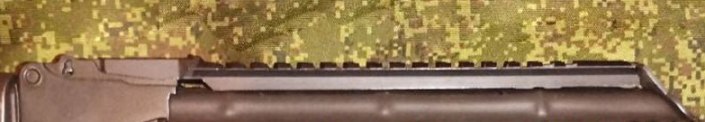

Поэтому у некоторых моделей крышка дополнительно фиксируется, что позволяет установить планку Вивер (например, планку Weaver для АК тульского производителя ЭСТ), а на некоторых образцах планка Вивер устанавливается на заводе.
В тоже время, мы рекомендуем на этой планке использовать только лёгкие и надёжные коллиматорные прицелы, а оптику и тем более прицелы ночного видения, устанавливать на боковой кронштейн.
Сегодня производители креплений для охотников, как правило, ушли от Т-образной формы Пикатинни и используют метрическую систему мер т.е. вместо дюйма миллиметры. Кроме этого производители зачастую вольно трактуют стандарт.

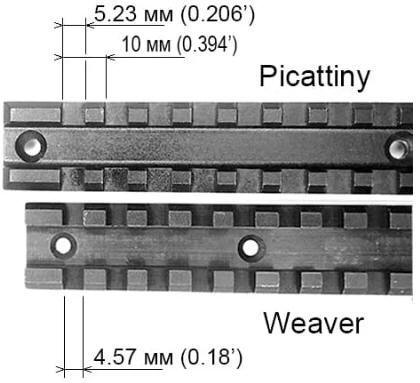

Поэтому на сегодня основное отличие планок - это ширина прорезей: — у вивера 0,18 дюйма (около 4,57 мм), однако может быть и 4,5 мм и 4 мм (!), — у Пикатинни 2,206 дюйма (около 5,23 мм), может быть и 5 мм (!).
Кстати и шаг прорезей на планке Пикатинни 0,394 дюйма (около 10 мм) производитель может не соблюсти, прорезать через одну, а то и через две в целях экономии. Из-за этого может возникнуть сложность в точной настройке расстояния между окуляром ;и глазом. Впрочем, для охотника это не должно быть проблемой.
Такой разброс размеров и халатность производителей к стандартам часто приводит к тому, что ответная часть кронштейна (Зуб упора) не встают в узкую прорезь. Поэтому планку приходится растачивать. Кроме того, для оружия с двойной отдачей (мощных поршневых пневматических винтовок) желательно использовать компенсирующие пластины из жести - в случае если прорезь шире упорного зуба (прорезь Пикатинни - зуб Вивер или халатность производителя).
Установка планки Weaver/Пикатинни.
Для установки планок на ствол гладкоствола приобретите промежуточный кронштейн. В случае, если необходимо использовать приспособления, рассчитанные под планки Weaver/Picatinny на оружии, где уже есть крепление «ласточкин хвост», рекомендуем пользоваться адаптерами. Это может быть переходная планка, устанавливаемая непосредственно на штатное посадочное место, или вкладыши-переходники, которые вставляют в зажимную часть кронштейна аксессуара и зажимают его же винтами. Для отечественного оружии, где, как правило, установлены «ласточкины хвосты» 11 мм, подойдут переходники Leapers шириной 12 мм.
Обычно установку планки, эту нехитрую слесарную работу, делают в оружейных мастерских, но её можно установить и своими руками. Последовательность установки одинакова для всех планок. Смысл в том, что для установки у вас уже должен быть комплект прицел+кольца+планка Вивер.
Зачем нужна крышка ствольной коробки с планкой Пикатинни

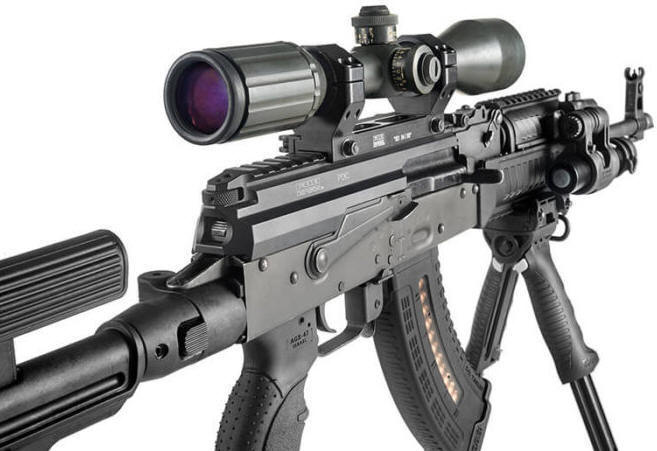

АК с планкой Данная крышка ствольной коробки АК с планкой является не самым бюджетным решением, поэтому вопрос о целесообразности её приобретения нельзя считать праздным.
Планка Пикатинни - необходимость применения.
Ответ, который лежит на поверхности, это: «Крышка ствольной коробки АК с планкой нужна для установки оптики или коллиматора, которые устанавливаются на планку Вивер-Пикатинни». Это верно, но есть кронштейны на «ласточкин хвост» автомата Калашникова с планкой Вивер-Пикатинни. Данные кронштейны, чаще всего, дешевле и распространеннее крышки с планкой, так почему крышка с планкой не теряет актуальности?
Вариантов может быть много, вот самые популярные причины, по которым крышка ствольной коробки АК FAB Defense PDC с планкой является наиболее уместным выбором в решении этой задачи:
Высота Планка на крышке ствольной коробки АК FAB Defense сделана максимально низко, на сколько это вообще возможно. То есть планка «растет» прямо из крышки и является с ней одним целым. Большинство кронштейнов не касаются стандартной крышки ствольной коробки и расположены с некоторым зазором для беспрепятственной неполной разборки оружия без снятия кронштейна. Разница высоты не большая, но часто этих миллиметров не хватает для удобного прицеливания без использования дополнительного подщечника.
Нет ласточкиного хвоста Существуют гражданские варианты созданные на основе АК со штампованной ствольной коробкой, но без приклепанной планки типа «ласточкин хвост». Таких образцов продано очень много, кроме того есть старые АК без этой планки. Для подобных АК и АК-образных как раз отлично подходит крышка ствольной коробки АК FAB Defense. Есть вариант с приклепыванием «ласточкиного хвоста», но это необратимые изменения с возможным негативным развитием событий, плюс потребуются слесарные работы, которые сложнова-то проделать «на кухне» в отличие от установки крышки ствольной коробки от ФАБ: её можно установить без инструментов хоть в поле.
Складной приклад Еще один вариант, когда крышка с планкой лучше кронштейна — это складной приклад как у автомата Калашникова сотой серии, ну или как у складной Сайги, если брать гражданский рынок. Приклад складывается налево и защелкивается фиксатором приклада. В случае с установленным кронштейном нужно или снимать кронштейн при складывании приклада, что не удобно, или складывать приклад, упирая в кронштейн, что так же не удобно и увеличивает габариты в сложенном виде. Крышка ствольной коробки АК FAB Defense никак не конфликтует со складным прикладом и в таких случаях является отличным вариантом.
Это основные причины выбора в пользу крышки с планкой, а существуют так же менее значимые варианты типа внешнего вида, удобства чистки, компактности и так далее. Мы не стали упоминать все до мельчайших деталей, так как не хочется раздувать этот мини-обзор.
Что выгодно отличает конкретно эту крышку ствольной коробки автомата Калашникова.

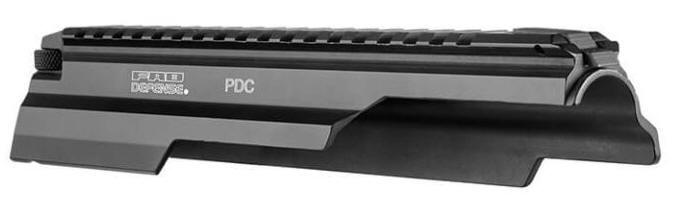

Крышка ствольной коробки АК и АКМ FAB Defense PDC Picatinny Scope Mount Dust Cover является одной из самых интересных среди конкурентов. И вот почему:

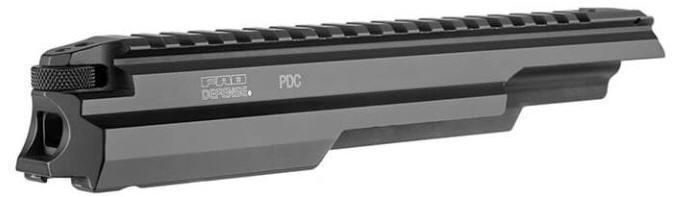

Стабильность установки На первом месте по значимости у данной крышки ствольной коробки автомата Калашникова располагается уникальная система крепления, которая позволяет выбрать люфт крышки полностью и добиться повторяемых результатов попаданий после снятия-установки крышки. Крышка устанавливается в паз стойки газовой камеры, а сзади защелкивается за стойку возвратной пружины совсем как оригинальная штампованная крышка, но дальше начинается самое интересное: колесико с насечкой в задней части крышки — это гайка, которая накручена на шпильку окна, в которое входит стойка возвратной пружины затворной рамы. При вращении колесика руками происходит плотное прижатие крышки ствольной коробки к самой ствольной коробке. В результате шат крышки сводится к нулю, она уже не болтается как стандартная штампованная — именно поэтому достигаются хорошие показатели по стабильности установки.
Материалы Корпус крышки состоит из алюминиевого сплава 6061 T6 — это сплав на основе алюминия с участием еще нескольких разных металлов. Не стоит думать, что эта крышка мягкая как алюминиевая проволока из проводов, на самом деле этот сплав очень твердый и прочный, но при этом легче сплавов на основе стали — то, что нужно для такого изделия как крышка ствольной коробки. Крепежные элементы, механизм подтяжки, штифты и прочие узлы требующие «стальной» прочности выполнены, соответственно, из стали.
Хотим обратить ваше внимание, что производители и продавцы часто сами неправильно обозначают планки Вивер и Пикатинни. При самостоятельной покупке прицела обращайте внимание на размер прорези!
Ещё раз коротко: — Широкая прорезь = Пикатинни. — Узкая прорезь = Вивер.
