Лучше всего доверить ремонт оптического прицела специалисту, но если такового поблизости не оказалось — берём дело в собственные руки. Эта статья в общих чертах поможет разобраться в устройстве оптических прицелов, научиться их разбирать и осуществлять простейшие ремонтные работы. Запасайтесь терпением и внимательностью — мы погружаемся в точный мир оптики.
Разборка и ремонт оптического прицела своими руками — технические нюансы

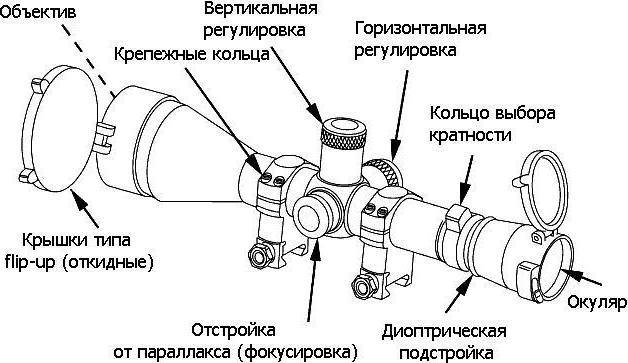

Устройство оптического прицела
Прежде чем лезть во внутренности оптического прицела, разберёмся в его техническом устройстве.
Прицел состоит из следующих компонентов:
Объектив. Это сложная система, состоящая из нескольких линз. Один из ключевых параметров объектива — светосила, она напрямую зависит от его диаметра. Наружная линза покрывается просветляющим покрытием.
Прицельная сетка. Благодаря ей вы наводите оружие точно. Сетка локализуется в фокальной плоскости вашего прицела (окулярной либо объективной). Простейшие сетки — полукрест и крест.
Оборачивающая система. Состоит из пары линз, переворачивающих изображение, делающих картинку «прямой».
Окуляр. Увеличенное прямое изображение подаётся на окуляр, благодаря которому стрелок и рассматривает цель. В прицелах винтовочного типа фокусное расстояние окуляра составляет порядка 50-70 мм. Частенько окуляр оборудован резиновым наглазником.

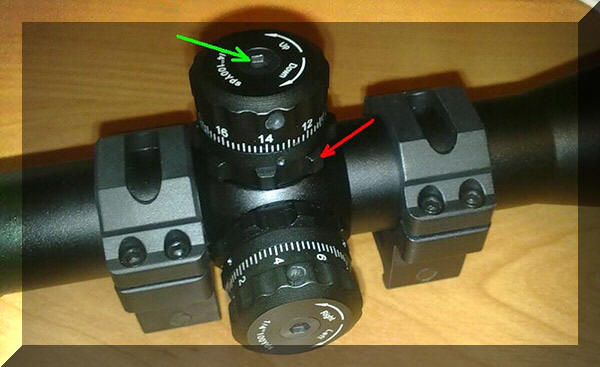

Механизм ввода горизонтальных/вертикальных поправок. Совмещает две точки — прицеливания и попадания. Распространены поправочные механизмы двух типов — тактические барабанчики и постоянные устройства поправки. Барабанчики оснащены шкалой, по оси которой вращается маховичок. При настройке стрелок ориентируется на характерные щелчки.
Подсветка прицельной сетки. Современные прицелы оснащены светодиодом, подсвечивающим центральную часть либо сетку целиком. В некоторых прицелах имеется регулировка яркости, позволяющая отладить приемлемый уровень свечения.
Корпус. Обычно корпус вашей оптики пластиковый, иногда он изготовлен из лёгкого и прочного сплава. Корпус связывает компоненты прицела в общую конструкцию, устойчивую к перегрузкам, возникающим при стрельбе.
Разборка оптического прицела
Перед разборкой прицела убедитесь в наличии необходимых инструментов и «аксессуаров». Вам потребуются:
В качестве примера рассмотрим разборку модели ВОМЗ-P. Вы столкнётесь со следующей комплектацией:
1. объектив;
2. окуляр;
3. рукоятка;
4. винт;
5. крышка;
6. сетка;
7. угловая шкала боковых поправок;
8. линзовая оборачивающая система;
9. установочное кольцо;
10. шкала углов прицеливания.
11. линза вынимается из кассеты (при этом старайтесь не трогать пальцами стекло).
Для начала придётся открутить линзы (задние/передние). Регулировочные барабанчики вкручиваются до упора (часовая стрелка), затем откручиваются вместе с нажимными шайбами. Затем по очереди выкручиваются нажимные и стопорные болтики. Отвинчивается половина трубы. Аккуратно выдавливается кассета, содержащая регулировочную линзу.
Линзооборачивающая система локализуется в оставшемся сегменте трубы. При желании её выкрутить несложно — система законтрена одним микроболтиком.
Собирается конструкция в обратной последовательности. Обратите внимание на заляпанность линз — их нельзя трогать пальцами. Протираются линзы односторонними движениями (надавливание нулевое).
Ремонт прицела своими руками — основные моменты
Настал момент изучить крепление базовых узлов оптического прицела. Учтите, что перед вами хрупкое устройство, поэтому разбирать его нужно с предельной осторожностью. Барахлить он начинает примерно после полутора тысяч выстрелов. Чтобы предупредить грядущие проблемы, подтягивайте крепёжные винты, следите за горизонтальной наводкой.
Крепим линзы прицела
Линзы для охотничьего оружия отличаются большим диаметром, предназначенным для стрельбы на малых дистанциях (150-200 метров). Охотничья оптика обладает множеством трущихся поверхностей, которые со временем изнашиваются. Возникают люфты, механические смещения и оптические параллаксы.

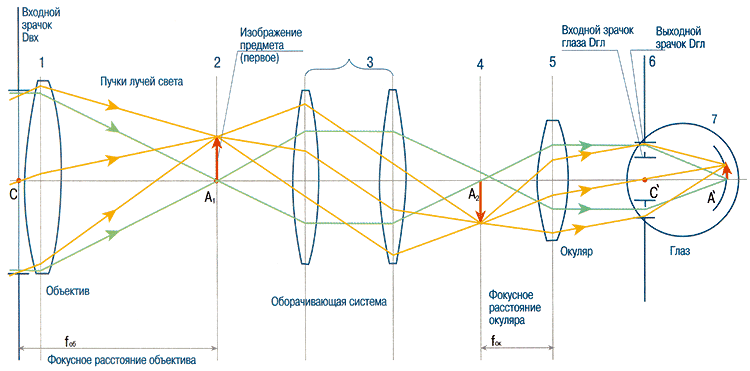

Схема линз оптического прицела
Линзы крепятся при помощи герметика. Разобрав прицел согласно нашей инструкции, вы доходите до кольцевой гайки, удерживающей крестовину.
Дальше порядок действий такой: 1. выдавливание кассеты (не потеряйте прижимную пружинку); 2. выкручивание передней гайки, линзы и направляющих винтиков (2 шт.); 3. извлечение линз подстройки из внутреннего цилиндра (делать это нужно аккуратно, не придавая цилиндру вертикальное положение); 4. запоминание расположения линз; 5. ремонт.
Если у подстроечной линзы (чаще — передней) раскрутилось стопорное кольцо, резьбу придётся смазать герметиком. Дождавшись высыхания, собираете всю конструкцию в обратном порядке.
Прижимная пружина прицела
В ходе ремонтных действий вы неизбежно столкнётесь с прижимной пружиной, которую нужно не просто сохранить, но и убедиться в её функциональности.
Небольшой совет: откручивать гайки (если под рукой не обнаружилось ремкомплекта) можно остроконечным пинцетом.
Раскрутившиеся винтики и гаечки (если они плохо закручиваются) стоит посадить на герметик. Теперь отремонтированную конструкцию вместе с пружиной необходимо запихнуть обратно в трубу — это достаточно трудоёмкий процесс. Один конец пружины должен заканчиваться зубчиками, другой — быть полностью гладким.
При необходимости (наличие зазубрин) второй конец пружинки нужно отшлифовать. Пружина устанавливается в центральной части прицела — между дырками, предназначенными для барабанчиков юстировки. Труба надвигается на кассету с собранными линзами, при этом пружинку надо удерживать через дырочки.
Смазка прицела
В смазке нуждаются далеко не все детали и узлы оптического прицела. А ещё точнее — нуждаются в этом лишь кольца. Попадание смазки на поверхность линзы крайне нежелательно.
Для процедуры смазывания вам потребуются: — стержни контроля соосности; — абразивная притирочная паста; — инструмент (динамометрические отвёртки, ключи и уровни); — фиксатор резьбовых соединений.
Для крепления прицела используются алюминиевые, стальные и титановые кольца. Смазав их, установите прицел таким образом, чтобы гайки находились по другую сторону от порта ресивера и затворной ручки.
Ремонт подсветки оптического прицела
Основа свечения прицельной сетки — светодиодная лампа. Она подключена к батарее, но энергию получает не напрямую, а через стабилизатор. С проверки стабилизатора и нужно начинать ремонтную деятельность.
Разобрав микроскопический блок питания, присмотритесь к балластному резистору (конденсатору). Если резистор сгорел, то его необходимо заменить. Иногда перегорают и диоды, находящиеся в выпрямителе, — их тоже следует проверить. Третья потенциальная проблема — низкоомные токоограничительные резисторы.
Если светодиод азиатского производства — значит, перегорел примитивный китайский конденсатор. Замените его новым и живите спокойно.
Устранение смещения прицельной марки
В современной оптике используется светящаяся прицельная марка, обладающая регулировкой яркости. Подсветка марки спустя определённое время должна отключаться автоматически. Таким образом, заряд батареи экономится, ведь многие стрелки забывают отключить батарею.
Вообще, прицельные марки бывают следующих типов: — пенёк; — MilDot; — ПСО-1; — Crosshair; — SVD.
Прицельная марка имеет обыкновение смещаться вследствие отдачи — допускать этого нельзя. Парадокс: подвижность прицельной марки приветствуется в ходе пристрелки винтовки. Корректировка марки осуществляется поворотами барабанчика (ориентироваться нужно на количество щелчков). Шкала смещения варьируется в зависимости от модели прицела и его изготовителя.
Обнаружив смещение марки, стоит исследовать крепление прицела — всё ли вы грамотно сделали? Правильный монтаж — гарантия долголетней службы вашей системы прицеливания. Не стоит экономить, приобретая дешёвые крепления — это самообман, ведущий к потере точности.
Юстировка оптического прицела
Процесс сведения механической и оптической осей.
«Нулирование» прицела (юстировка) — это процесс сведения механической и оптической осей. Потребность в юстировке возникает после приобретения нового прицела — стрелок ещё не уверен в правильности диапазона, выставленного барабанами поправок.
Последовательность действий при юстировке такая:
Барабан вертикальных поправок выворачивается вниз до упора, а горизонтальный барабанчик — до упора влево.
Вертикальные и горизонтальные барабанчики прощёлкиваются («вверх» и «вправо», соответственно). При этом необходимо подсчитать количество кликов по всему диапазону. Лучше всего заниматься этим в гордом одиночестве — домочадцы могут сбить ваши мысленные подсчёты. К тому же винтовка, оккупировавшая кухонный стол (на специальном станке) — не самое позитивное зрелище для жены.
Предположим, от крайних положений барабанчика вас отделяет 300 кликов. Отсчитайте половину (в данном примере — 150 кликов). Это середина обоих диапазонов. Прицел «занулирован» — его оптическая и механическая оси совмещены.
Чтобы реже сталкиваться с ремонтными работами, оберегайте свой прицел от непогоды — жары, влажности и прямых солнечных лучей. Прикрывайте линзы колпачками, избегайте механических повреждений и попадания на линзы вредных веществ (смазки, спиртовых растворов). Периодически (через 1000-1500 выстрелов) проверяйте внутренние крепления.
