Стрельба с оптикой с упреждением и сопровождениемПод прицеливанием понимается придание прицельной линии ружья определенного пространственного положения относительно цели, необходимого для ее поражения. Основа прицеливания при стрельбе как из нарезного, так и из гладкоствольного оружия состоит в совмещении прицельной линии оружия с лучом зрения, проходящим от зрачка глаза стрелка к цели, особенно в момент нажатия на спусковой крючок, то есть зрачок глаза должен находиться на продолжении прицельной линии ружья. Прицельная линия для нарезного оружия проходит через верхнюю часть мушки и середину прорези прицельного щитка на уровне его верхнего края. Чтобы отчетливо видеть предмет, наши глаза выполняют определенную работу. Суть ее заключается в рефлекторном изменении фокусировки глаза таким образом, чтобы световые лучи, проходящие через хрусталик глаза и несущие информацию об объекте, были сфокусированы на центральной части сетчатки глаза. Характерная особенность нашего зрения состоит в том, что невозможно одновременно одинаково отчетливо видеть предметы, расположенные на различных расстояниях от глаза. Чем ближе располагается объект, который мы стараемся разглядеть, тем хуже видимость предметов, располагающихся на больших расстояниях в направлении луча зрения, и наоборот.

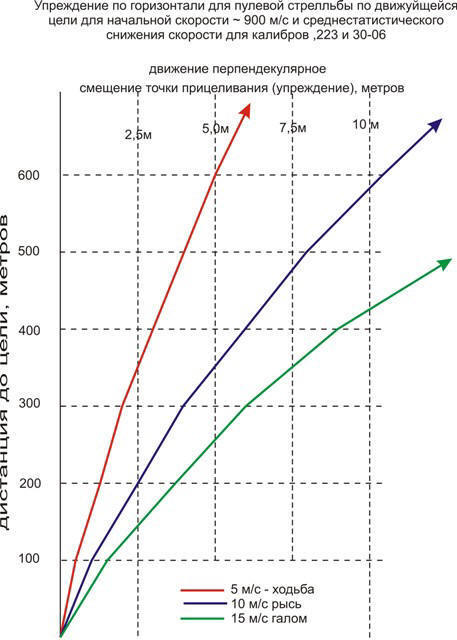

Стрельба с оптикой с упреждением и сопровождениемСтрельба с оптическим прицелом позволяет вводить боковые поправки в процессе стрельбы. Но обычно маховиками вводятся только относительно постоянные на данный момент поправки (деривация, сила ветра, дальность и т.п.). Стрельба по движущейся цели может вестись с упреждением или сопровождением при помощи шкалы боковых поправок. Примем, что цель движется справа налево. Согласно таблицам поправок, вычисляется поправка в "тысячных". В случае упреждения винтовка удерживается неподвижно и выстрел производится в тот момент, когда цель достигнет нужной горизонтальной риски, расположенной слева от прицельной марки. В случае сопровождения прицеливаемся по нужной горизонтальной риске, расположенной слева от прицельной марки, и ведем оружие влево, удерживая риску на цели до момента выстрела. При стрельбе под углом вверх или вниз также требуется введение поправок. Если не вводить поправок, то при стрельбе под углом вверх превышение траектории над линией прицеливания будет меньше, чем при горизонтальной стрельбе или траектория вообще пройдет ниже линии прицеливания. При малых углах подъема ствола (примерно до 25-30°) точка попадания сместиться дальше цели (перелет), а при больших углах будет происходить недолет пули до цели. Если не вводить поправок, то при стрельбе под углом вниз превышение траектории над линией прицеливания будет меньше, чем при горизонтальной стрельбе. Точка попадания при этом сместится ближе к стрелку - чем больше угол (наклон ствола), тем больше будет недолет пули до цели. Для наглядного изучения и отображения зависимости траектории от скорости полета пули, массы пули, ее формы, высоты прицельных приспособлений и других факторов очень удобна программа AirGun, разработанная Яном Пеллантом. К сожалению, в программе рассматривается только ситуация, когда оружие и цель располагаются на одинаковой высоте, и не учитываются деривация и метеоусловия. Ниже приведены некоторые данные расчета элементов траектории для СО2-пистолета Вальтер СР88 и пружинно-поршневой винтовки Диана 48. ТП - дистанция, на которую пристреляно оружие. Отклонение - это расстояние между траекторией и линией прицеливания на некоторой дистанции стрельбы. Для Вальтера СР88 открытые прицельные приспособления расположены на 15 мм выше оси канала ствола, а для Дианы 48 оптический прицел смонтирован на 50 мм выше оси канала ствола. Дистанция, м | Начальная скорость пули, м/с | Энергия пули, Дж | Отклонение, мм ТП = 10 м | Отклонение, мм ТП = 15 м | 0 | 120 | 3,62 | -15 | -15 | 1 | 118,91 | 3,59 | -10,1 | -8,5 | 2 | 117,82 | 3,53 | -5,9 | -2,6 | 3 | 116,75 | 3,46 | -2,4 | 2,5 | 4 | 115,68 | 3,4 | 0,3 | 6,9 | 5 | 114,62 | 3,34 | 2,3 | 10,5 | 6 | 113,58 | 3,28 | 3,5 | 13,4 | 7 | 112,54 | 3,22 | 3,9 | 15,4 | 8 | 111,51 | 3,16 | 3,4 | 16,6 | 9 | 110,49 | 3,1 | 2,2 | 17 | 10 | 109,48 | 3,05 | 0 | 16,4 | 11 | 108,48 | 2,99 | -3,1 | 15 | 12 | 107,49 | 2,94 | -7 | 12,7 | 13 | 106,51 | 2,88 | -11,9 | 9,5 | 14 | 105,54 | 2,83 | -17,8 | 5,2 | 15 | 104,58 | 2,78 | -24,7 | 0 | 16 | 103,62 | 2,73 | -32,5 | -6,2 | 17 | 102,67 | 2,68 | -41,5 | -13,5 | 18 | 101,74 | 2,63 | -51,5 | -21,9 | 19 | 100,81 | 2,58 | -62,5 | -31,3 | 20 | 99,89 | 2,54 | -74,8 | -41,9 | 21 | 98,97 | 2,49 | -88,1 | -53,6 | 22 | 98,07 | 2,44 | -102,7 | -66,5 | 23 | 97,17 | 2,4 | -118,4 | -80,6 | 24 | 96,29 | 2,36 | -135,4 | -96 | 25 | 95,41 | 2,31 | -153,7 | -112,6 | 26 | 94,54 | 2,27 | -173,3 | -130,5 | 27 | 93,67 | 2,23 | -194,2 | -149,8 | 28 | 92,82 | 2,19 | -216,5 | -170,4 | 29 | 91,97 | 2,15 | -240,2 | -192,5 | 30 | 91,13 | 2,11 | -265,3 | -215,9 |

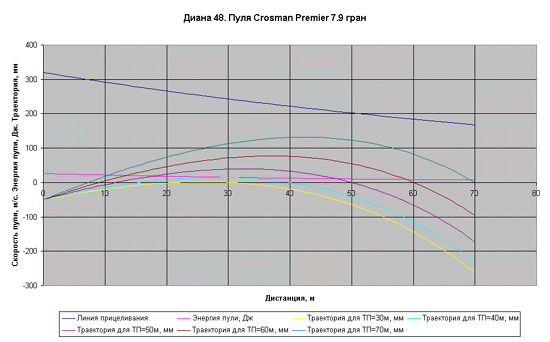

Дистанция, м | Скорость пули, м/с | Энергия пули, Дж | Отклонение, мм ТП = 30 м | Отклонение, мм ТП = 40 м | Отклонение, мм ТП = 50 м | Отклонение, мм ТП = 60 м | Отклонение, мм ТП = 70 м | 0 | 320 | 26,9 | -50 | -50 | -50 | -50 | -50 | 1 | 317,09 | 25,55 | -46,5 | -46 | -45,2 | -44,1 | -42,7 | 2 | 314,2 | 25,09 | -43 | -42,1 | -40,5 | -38,3 | -35,5 | 3 | 311,33 | 24,63 | -39,7 | -38,3 | -35,8 | -32,6 | -28,4 | 4 | 308,48 | 24,18 | -36,5 | -34,6 | -31,3 | -26,9 | -21,5 | 5 | 305,67 | 23,74 | -33,4 | -31 | -26,9 | -21,4 | -14,6 | 6 | 302,87 | 23,31 | -30,4 | -27,5 | -22,6 | -16 | -7,8 | 7 | 300,11 | 22,89 | -27,5 | -24,1 | -18,4 | -10,8 | -1,2 | 8 | 297,37 | 22,47 | -24,7 | -20,9 | -14,3 | -5,6 | 5,4 | 9 | 294,65 | 22,06 | -22 | -17,7 | -10,4 | -0,6 | 11,8 | 10 | 291,96 | 21,66 | -19,5 | -14,7 | -6,6 | 4,4 | 18,1 | 11 | 289,29 | 21,27 | -17,1 | -11,8 | -2,9 | 9,2 | 24,2 | 12 | 286,65 | 20,88 | -14,8 | -9,1 | 0,7 | 13,8 | 30,3 | 13 | 284,03 | 20,5 | -12,7 | -6,4 | 4,2 | 18,4 | 36,2 | 14 | 281,44 | 20,13 | -10,6 | -3,9 | 7,5 | 22,8 | 42 | 15 | 278,87 | 19,76 | -8,8 | -1,6 | 10,6 | 27 | 47,6 | 16 | 276,32 | 19,4 | -7 | 0,6 | 13,6 | 31,1 | 53,1 | 17 | 273,8 | 19,05 | -5,4 | 2,7 | 16,5 | 35,1 | 58,4 | 18 | 271,3 | 18,7 | -4 | 4,6 | 19,3 | 38,9 | 63,6 | 19 | 268,82 | 18,36 | -2,7 | 6,4 | 21,8 | 42,6 | 68,6 | 20 | 266,36 | 18,03 | -1,6 | 8 | 24,2 | 46,1 | 73,5 | 21 | 263,93 | 17,7 | -0,6 | 9,4 | 26,5 | 49,4 | 78,2 | 22 | 261,52 | 17,38 | 0,1 | 10,7 | 28,6 | 52,6 | 82,8 | 23 | 259,13 | 17,06 | 0,8 | 11,8 | 30,5 | 55,6 | 87,2 | 24 | 256,76 | 16,75 | 1,2 | 12,7 | 32,2 | 58,5 | 91,4 | 25 | 254,42 | 16,45 | 1,5 | 13,5 | 33,8 | 61,1 | 95,4 | 26 | 252,1 | 16,15 | 1,6 | 14 | 35,2 | 63,6 | 99,2 | 27 | 249,79 | 15,86 | 1,5 | 14,4 | 36,4 | 65,9 | 102,9 | 28 | 247,51 | 15,57 | 1,2 | 14,6 | 37,4 | 68 | 106,4 | 29 | 245,25 | 15,28 | 0,7 | 14,6 | 38,2 | 69,9 | 109,6 | 30 | 243,01 | 15,01 | 0 | 14,4 | 38,8 | 71,6 | 112,7 | 31 | 240,79 | 14,73 | -0,9 | 14 | 39,2 | 73 | 115,5 | 32 | 238,59 | 14,47 | -2 | 13,3 | 39,3 | 74,3 | 118,2 | 33 | 236,41 | 14,2 | -3,3 | 12,5 | 39,3 | 75,4 | 120,6 | 34 | 234,25 | 13,94 | -4,9 | 11,4 | 39,1 | 76,2 | 122,8 | 35 | 232,11 | 13,69 | -6,7 | 10,1 | 38,6 | 76,8 | 124,8 | 36 | 229,99 | 13,44 | -8,7 | 8,6 | 37,8 | 77,2 | 126,5 | 37 | 227,89 | 13,2 | -10,9 | 6,8 | 36,9 | 77,3 | 128,1 | 38 | 225,81 | 12,96 | -13,4 | 4,8 | 35,7 | 77,2 | 129,3 | 39 | 223,75 | 12,72 | -16,2 | 2,5 | 34,2 | 76,9 | 130,3 | 40 | 221,71 | 12,49 | -19,2 | 0 | 32,5 | 76,3 | 131,1 | 41 | 219,68 | 12,26 | -22,4 | -2,8 | 30,6 | 75,4 | 131,6 | 42 | 217,67 | 12,04 | -26 | -5,8 | 28,3 | 74,2 | 131,8 | 43 | 215,69 | 11,82 | -29,8 | -9,2 | 25,8 | 72,8 | 131,8 | 44 | 213,72 | 11,61 | -33,8 | -12,8 | 23 | 71,1 | 131,4 | 45 | 211,76 | 11,4 | -38,2 | -16,7 | 19,9 | 69,1 | 130,8 | 46 | 209,83 | 11,19 | -42,9 | -20,8 | 16,6 | 66,8 | 129,9 | 47 | 207,91 | 10,99 | -47,8 | -25,3 | 12,9 | 64,3 | 128,7 | 48 | 206,01 | 10,79 | -53,1 | -30,1 | 8,9 | 61,4 | 127,2 | 49 | 204,13 | 10,59 | -58,7 | -35,2 | 4,6 | 58,2 | 125,3 | 50 | 202,27 | 10,4 | -64,6 | -40,7 | 0 | 54,7 | 123,2 | 51 | 200,42 | 10,21 | -70,9 | -46,4 | -4,9 | 50,8 | 120,7 | 52 | 198,59 | 10,02 | -77,4 | -52,5 | -10,2 | 46,6 | 117,9 | 53 | 196,78 | 9,84 | -84,4 | -59 | -15,9 | 42,1 | 114,7 | 54 | 194,98 | 9,66 | -91,6 | -65,8 | -21,8 | 37,2 | 111,2 | 55 | 193,2 | 9,49 | -99,3 | -72,9 | -28,2 | 31,9 | 107,3 | 56 | 191,43 | 9,31 | -107,3 | -80,4 | -34,9 | 26,3 | 103,1 | 57 | 189,69 | 9,14 | -115,6 | -88,3 | -42 | 20,3 | 98,5 | 58 | 187,95 | 8,98 | -124,4 | -96,6 | -49,4 | 13,9 | 93,5 | 59 | 186,24 | 8,81 | -133,6 | -105,3 | -57,3 | 7,2 | 88,1 | 60 | 184,54 | 8,65 | -143,1 | -114,4 | -65,6 | 0 | 82,3 | 61 | 182,85 | 8,5 | -153,1 | -123,9 | -74,3 | -7,6 | 76 | 62 | 181,18 | 8,34 | -163,5 | -133,8 | -83,4 | -15,6 | 69,4 | 63 | 179,53 | 8,19 | -174,3 | -144,1 | -92,9 | -24 | 62,3 | 64 | 177,89 | 8,04 | -185,6 | -154,9 | -102,9 | -32,9 | 54,8 | 65 | 176,26 | 7,89 | -197,3 | -166,1 | -113,3 | -42,2 | 46,9 | 66 | 174,65 | 7,75 | -209,5 | -177,8 | -124,2 | -52 | 38,5 | 67 | 173,06 | 7,61 | -222,1 | -190 | -135,5 | -62,3 | 29,6 | 68 | 171,48 | 7,47 | -235,2 | -202,6 | -147,3 | -73 | 20,2 | 69 | 169,91 | 7,34 | -248,8 | -215,8 | -159,7 | -84,2 | 10,4 | 70 | 168,36 | 7,2 | -262,9 | -229,4 | -172,5 | -96 | 0 |
|
