И. А. Горбушин - "Конструктивные особенности произвольного пистолета ТОЗ-35М"

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М
Матчевый пистолет ТОЗ-35-EE (ExtremEdition)

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М

Пистолет ТОЗ-35 произвольного образца разработан в СССР в период 1961 - 1962 гг., предназначен для спортивных стрельб на дистанцию до 50 м. Для стрельбы применяются 5,6-мм целевые патроны бокового огня. Запирание канала ствола осуществляется качающимся затвором. Рычаг затвора расположен в рукоятке. Взведение ударника и извлечение стреляной гильзы производится при открывании затвора. Пистолет имеет спусковой механизм шнеллерного типа с регулируемым усилием спуска в пределах 10 - 100 г. Оригинальное устройство спускового механизма позволяет устанавливать спусковой крючок в любое удобное для стрелка положение. Прицел позволяет вносить точные поправки как по вертикали, так и по горизонтали. Целик и мушка сменные. Рукоятка ореховая ортопедическая с регулируемой опорой для кисти руки. Вес пистолета 1,3 кг. Длина ствола 300 мм. Длина прицельной линии 370 мм. Пистолет выпускался серийно. К пистолету придается комплект принадлежности инструмента. Пистолет вместе с принадлежностью размещаются в футляре. Пистолет ТОЗ-35 обладает хорошей устойчивостью при стрельбе и высокой кучностью боя. На соревнованиях на первенство мира в 1962 году в г. Каире пистолет ТОЗ-35 успешно применялся советскими стрелками. Они завоевали командное первенство и звание чемпионов мира.

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М

На основе многолетней практики производства, испытаний, а также эксплуатации были определены направления совершенствования широко известного произвольного однозарядного пистолета МЦ55-1, в стрельбе из которого устанавливались европейские, мировые и олимпийские рекорды при выполнении упражнения МП-6 (стрельба стоя с вытянутой руки на дистанцию 50 м; 60 зачетных и 15 пробных выстрелов по мишени №4 в течение не более 2,5 часа).

Главным показателем произвольного однозарядного пистолета, определяющим его техническое совершенство, по улучшению которого непрерывно проводятся работы с момента разработки образца, является кучность стрельбы. С этой целью были проведены исследования по определению оптимальных параметров канала ствола для пистолета ТОЗ-35М, которые позволили бы успешно использовать новые пистолетные патроны «Темп» и «Олимп» наряду с апробированными на ответственных соревнованиях патронами отечественного и зарубежного производства. Пистолет ТОЗ-35М будет выпускаться при условии выполнения определенных норм по кучности стрельбы с использованием пистолетных патронов «Темп» и «Олимп».

При модернизации пистолета МЦ55-1 уделялось внимание повышению надежности. В конструкцию некоторых деталей пистолета ТОЗ-35М введены малозаметные изменения, которые, однако, существенно уменьшили вероятность осечек.

Так, например, ликвидировано закругление кольца, образованного дном чашечки и цилиндрической поверхностью патронника ствола. Передняя часть бойка, контактирующая с гильзой патрона, сделана в виде прямоугольника, большая сторона которого расположена горизонтально. При этом увеличивается площадь захвата ударного состава кольца воспламенения патрона.

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М

Для уменьшения перекоса бойка при продвижении его в остове затвора удлинен направляющий паз. Изменен профиль и увеличена толщина головной части курка. Все это позволило поднять эффективность использования энергии боевой пружины.

В процессе длительных испытаний и эксплуатации выявилась необходимость дальнейшего повышения ресурса таких деталей пистолета МЦ55-1, как курок, боек, пружина бойка, опора боевой пружины, шептало. Были проведены конструктивные изменения этих деталей с сохранением, однако, возможности установки их в ранее выпущенных пистолетах МЦ55-1.

В курке ликвидирован глубокий нижний вырез, он заменен пазом с поперечным штифтом, взаимодействующим с соответственно измененной тягой. В процессе предварительных испытаний после 4500 циклов такой курок своего ресурса не исчерпал.

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М

В целях повышения ресурса бойка разработана новая конструкция затвора, в которой отпала надобность в пружине бойка и, следовательно, в продольном окне в бойке, существенно его ослаблявшем. Скругления у оснований выступов опоры боевой пружины обеспечили достаточный ресурс этой детали.

Поломки шептала были следствием выпадения запрессованного поперечного штифта, взаимодействующего с основанием спуска. В целях предупреждения такой поломки разработаны новые конструкции шептала без поперечного штифта и основания спуска. Выключение шептала производится подведенным под него выступом основания спуска.

Для уменьшения поперечной качки ось основания спуска в пистолете ТОЗ-35М запрессована в основание спуска и освобождена по корпусу ударно-спускового механизма.

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М

Практика испытаний и эксплуатации пистолета МЦ55-1 не подтвердила необходимость регулирования величины зацепления курка и шептала, к тому же такая регулировка снижает безопасность оружия. В пистолете ТОЗ-35М такой регулировки нет, шептало имеет постоянное зацепление с курком; упрощено шептало, пружина — типа кручения.

В процессе длительных испытаний пистолета МЦ55-1 отмечалась некоторая ненадежность регулировки рабочего хода спускового крючка, поэтому в пистолете ТОЗ-35М введена фиксация регулировки этого хода с ограничением его минимальной величины.

При длительном хранении пистолета МЦ55-1 образуются щели между накладками рукоятки, особенно в верхней задней ее части, поэтому в пистолете ТОЗ-35М введен дополнительный стяжной винт.

Изменение технологии сборки пистолета позволило несколько упрочить коробку, а изготовление взводителя штамповкой из листа — упростить эту деталь. Чтобы упростить изготовление, в пистолете ТОЗ 35М расширены до 1,5 мм посадочные отверстия шептал. Согласно пожеланиям ведущих стрелков-спортсменов пистолет ТОЗ 35М будет комплектоваться дополнительными целиками с прямоугольной прорезью.

В остальном произвольный однозарядный пистолет модели ТОЗ 35М собирается из тех же деталей, что и пистолет модели МЦ55-1.

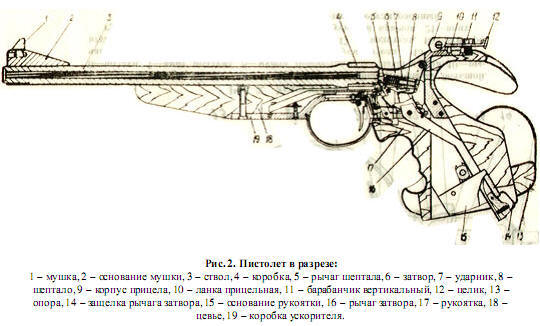

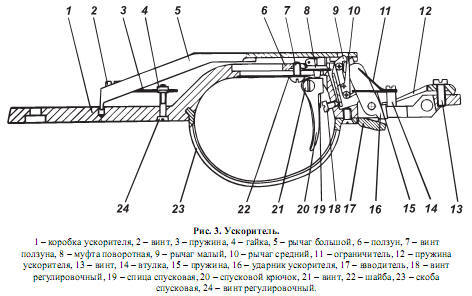

Рис. 3. Ускоритель.
1 – коробка ускорителя, 2 – винт, 3 – пружина, 4 – гайка, 5 – рычаг большой, 6 – ползун, 7 – винт
ползуна, 8 – муфта поворотная, 9 – рычаг малый, 10 – рычаг средний, 11 – ограничитель, 12 – пружина
ускорителя, 13 – винт, 14 – втулка, 15 – пружина, 16 – ударник ускорителя, 17 – взводитель, 18 – винт
регулировочный, 19 – спица спусковая, 20 – спусковой крючок, 21 – винт, 22 – шайба, 23 – скоба
спусковая, 24 – винт регулировочный.

ПОМНИТЕ! Никогда нельзя направлять пистолет на человека или домашних животных.
Пистолет следует хранить незаряженным, с невзведенным ускорителем и со спущенным ударником, а боеприпасы в недоступном для детей месте.


При взведенном ускорителе не допускать резких толчков и ударов пистолета. Заряженный пистолет должен быть направлен только в сторону мишени.

РАЗБОРКА И СБОРКА ПИСТОЛЕТА ТОЗ-35М

Приступая к разборке, прежде всего убедитесь в том, что пистолет не заряжен.
7.1. Разборку пистолета для чистки и смазки производите в следующем порядке:
а) выверните винт 54 (рис. 4) и снимите опору;
б) выверните винты 56 и снимите щечку правую;
в) выверните винты 56 и 58 и снимите щечку левую;
г) выньте гайку 65 из паза основания рукоятки;
д) выбейте ось затвора 72 выколоткой;
е) отведите рычаг затвора в переднее положение и, нажимая указательным пальцем на переднюю часть затвора, переместите рычаг затвора в заднее положение. Возьмите затвор за поднявшуюся заднюю часть и выньте его из коробки.
7.2. Разборку ускорителя для осмотра и чистки производите в следующем порядке:
а) выверните винт 49;
б) отведите цевье с ускорителем от ствола в сторону рукоятки и отделите цевье от ускорителя.
7.3. Сборку пистолета производите в следующем порядке:
а) соедините ускоритель с цевьем и приверните винтом 49 (см. рис. 4) к упору 5;
б) отведите рычаг затвора в крайнее заднее положение и поставьте на защелку;
в) вложите затвор в коробку, наклонив его переднюю часть вниз;
г) нажимая на заднюю часть затвора, отведите рычаг затвора вперед до установки цилиндрической части затвора в соответствующую поверхность коробки;
д) закройте затвор рычагом затвора и вставьте ось затвора;
е) поставьте щечку правую и приверните ее винтами 56;
ж) вложите гайку 65 в паз основания рукоятки;
з) наденьте опору 53 на щечку правую и закрепите ее с помощью винта 54 и гайки 65;
и) поставьте щечку левую и приверните ее винтами 56 и 58.
7.4. Регулирование опоры производите перемещением ее вдоль щечки правой при ослабленном винте 54.
7.5. По окончании сборки проверьте взаимодействие механизмов пистолета.
7.6. Полная разборка и сборка пистолета производится в случае крайней необходимости и только в оружейной мастерской.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПИСТОЛЕТА ТОЗ 35М

Продолжительность службы и безотказность работы механизмов пистолета в значительной степени зависят от умелого и заботливого обращения. Механизмы пистолета должны быть всегда смазаны тонким слоем ружейной смазки.

Подготовка к стрельбе.
Для подготовки пистолета к стрельбе проделайте следующее: удалите смазку с наружных поверхностей пистолета и из канала ствола; осмотрите пистолет и проверьте работу спускового механизма; проверьте усилие спуска и ход спуска и при необходимости отрегулируйте винтами 36 и 37 (см. рис. 4).

Чистка и смазка.
Осмотр, чистку и смазку пистолета производите немедленно после стрельбы и в дальнейшем, при хранении без употребления, - не реже одного раза в 3 месяца. При осмотре обратите внимание на надежность затяжки крепежных винтов.

Чистку канала ствола и патронника производите щетинным ершиком со щелочным раствором до полного удаления порохового нагара. После чистки канал ствола, патронник и металлические детали протрите насухо и нанесите тонкий слой смазки. Чистку канала ствола производите без разборки, через отверстие в рукоятке.
Деревянные детали протрите сухой ветошью.

И. А. Горбушин
"Разноцветные мишени" 1986 г.
Фото Ландрева Тимура (Украина).

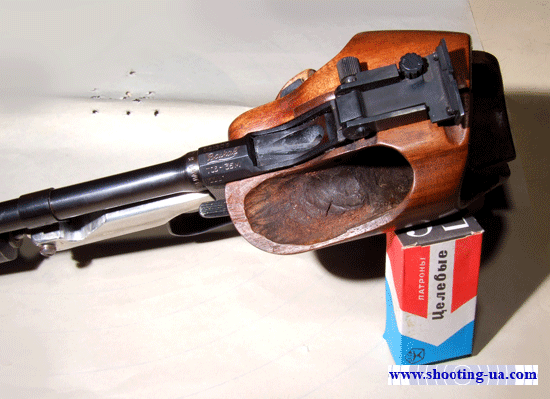

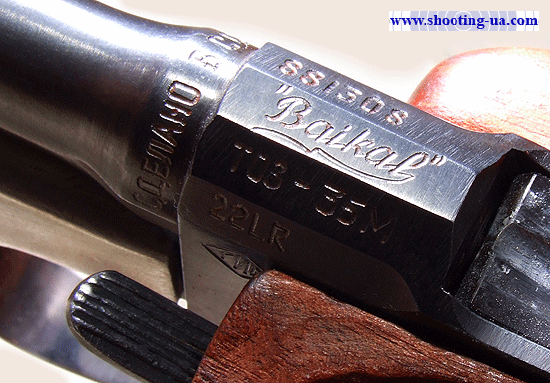

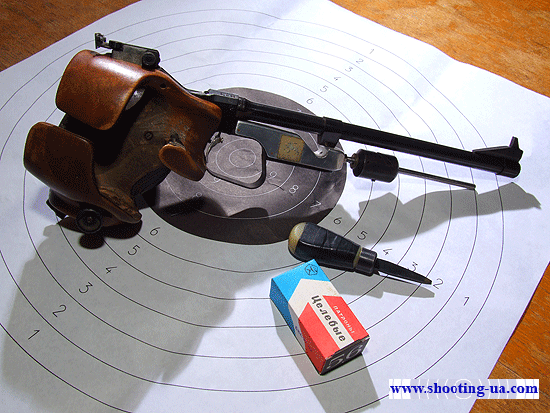

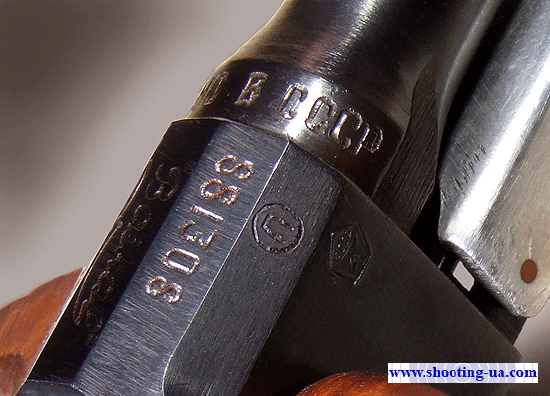

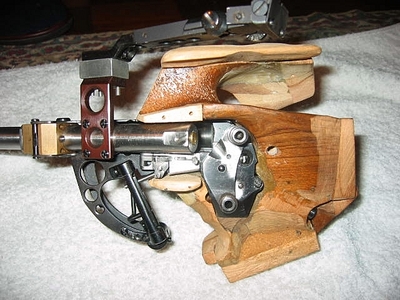

 Матчевый пистолет ТОЗ-35-EE (ExtremEdition)

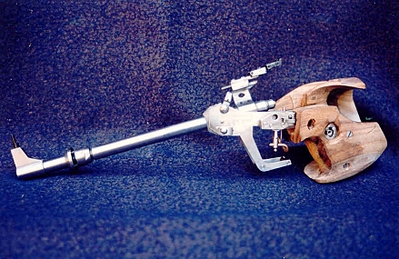

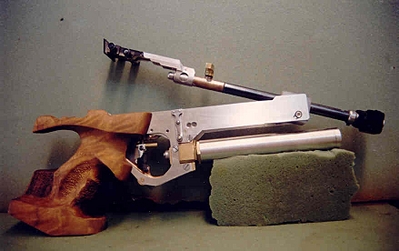

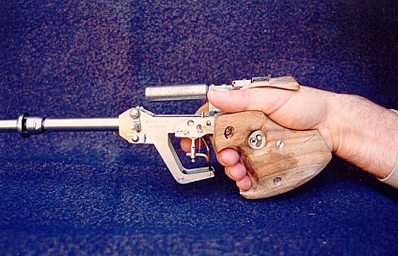

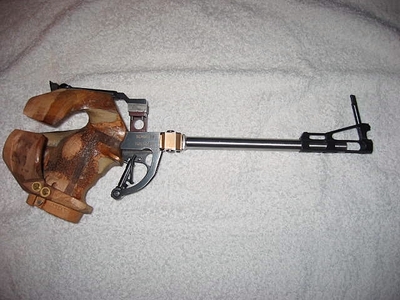

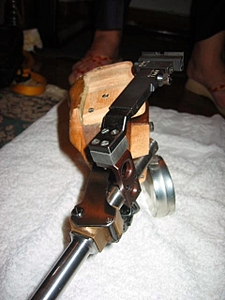

А вот ещё интересные пистолеты. Конструктор - полковник португальского флота, бывший старшим инженером флотского арсенала Франсишку Нету. Участник Олимпиады в Лос Анжелесе, стрелял олимпийку, будучи практически одноруким - его левая рука парализована в результате ранения. Пистолеты, а здесь два прототипа матчевого и пневматика, называются NEROG (Neto-Rogerio), по начальным буквам имён конструктора и механика, который выполнил их в металле. Я стрелял из первой модели, с опускающимся стволом. Кстати, я был первым, кто из этого пистолета стрелял. Первые 20 выстрелов (зафиксировано на видео) я сделал 7 десяток и 13 девяток. Пробовали этот пистолет Игорь Басинский, Сергей Пыжьянов и Виктор Макаров. Реакция на первый выстрел у всех была абсолютно одинаковой:"Ой!" Дело в том, что пистолет на подпрыгивал при выстреле, а опускался вниз. Впоследствии эффективность дульного тормоза была снижена и пистолет во время выстрела "стоял".

Матчевый пистолет ТОЗ-35-EE (ExtremEdition)Матчевый пистолет ТОЗ-35-EE (ExtremEdition)

Матчевый пистолет ТОЗ-35-EE (ExtremEdition)Матчевый пистолет ТОЗ-35-EE (ExtremEdition)

Матчевый пистолет ТОЗ-35-EE (ExtremEdition). Анатолий Поддубный

Матчевый пистолет ТОЗ-35-EE (ExtremEdition). Анатолий Поддубный Матчевый пистолет ТОЗ-35-EE (ExtremEdition). Анатолий Поддубный Матчевый пистолет ТОЗ-35-EE (ExtremEdition). Анатолий ПоддубныйМатчевый пистолет ТОЗ-35-EE (ExtremEdition). Анатолий Поддубный

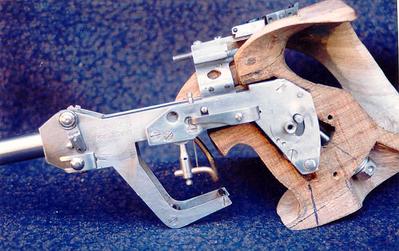

Спусковой механизм сделан по принципу Парабелума - выходит из зацепления при горизонтальном движении шептала, т.е. усилие спуска всегда одинаковое. Взрыв пороха происходит в кулаке у стрелка, рычаг от точки приложения отдачи до патронника практически равен нулю. Франсишку попытался запустить производство на французском "Юник", но тот почил в бозе. Что сейчас с этими моделями - не знаю.

Наверняка есть ещё и другие интересные модели, но мощные производители не дают им хода - ну, зачем, скажем, Морини связываться с новой моделью, тратить мешок денег на новую технологию, когда их пистолеты идут как горячие пирожки на ярмарке? Вот именно - до фенечки.

Но думаю, что скоро должно появиться что-то новое в матчевом, Морини (я имею в виду фирму, а не Чезаре Морини) уже стал тормозом, результаты снизились и замерли. Лишь иногда проскакивают искорки за 570, тоска зелёная...

Желаю всем дождаться прорыва на этот рынок действительно хорошего пистолета!

Анатолий Поддубный.
Честь имею!
