Разборка, основные части и механизмы матчевого пистолета ТОЗ-35,
а также схема его работы

Матчевый пистолет Т03-35 произвольного образца является уже опытной моделью, разработанной Ефимом Хайдуровым в СССР в период 1961—1962 гг. Пистолет прошел более десяти (!) Олимпиад, и предназначен для спортивных стрельб на дистанцию до 50 м.

Для стрельбы из него применяются целевые патроны бокового огня калибра 5,6 мм.

Запирание канала ствола этого пистолета осуществляется качающимся затвором. Рычаг затвора расположен в деревянной ортопедической рукоятке.

Взведение ударника и извлечение стреляной гильзы производится при открывании затвора рукой стрелка.


Разборка, основные части и механизмы матчевого пистолета ТОЗ-35, а также схема его работы

ПИСТОЛЕТ ТОЗ-35

Пистолет состоит из ствола со ствольной коробкой, затвора, спускового механизма, прицела, рычага перезарядки и ортопедической рукоятки (рис. 1).

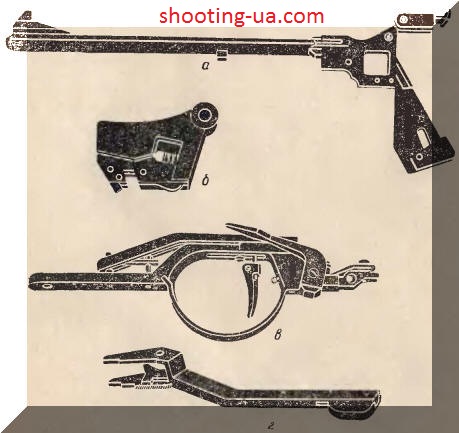

Рис. 1. Основные части и механизмы пистолета ТОЗ-35:
а — ствол со ствольной коробкой и прицелом; б — затвор; в — спусковой механизм: г — рычаг перезарядки


РАЗБОРКА И СБОРКА ПИСТОЛЕТА ТОЗ-35

Разборку пистолета начинают с отделения грибка рукоятки, для чего надо вывернуть винт, снять грибок с рукоятки. После этого нужно:
— Отделить ортопедическую рукоятку. Вывернуть четыре соединительных винта, по два с каждой щечки, и отделить щечки от пистолета.
— Отделить затвор. Выбить ось затвора со стороны муфты (с левой стороны ствольной коробки);
— Отвести рычаг перезарядки в крайнее переднее положение и подать его чуть назад, нажимая при этом сверху на переднюю часть затвора — тогда задняя часть затвора выйдет из коробки; вынуть затвор.
— Отделить спусковой механизм и рычаг перезарядки. Вывернуть соединительный винт спускового механизма, повернуть механизм вниз, выбить оси, соединяющие эти узлы, и извлечь их из ствольной коробки.
— Снять цевье со ствола.
— Отделить прицел. Отвернуть два соединительных винта с нижней стороны хвостовика коробки; подняв прицел вверх, отделить его.
Сборка пистолета производится в обратной последовательности.


ОСНОВНЫЕ ЧАСТИ И МЕХАНИЗМЫ ТОЗ-35

Ствол ввернут в корпус ствольной коробки своим нарезным пеньком. На ствол с дульной части напрессовано основание для сменных мушек. В средней части ствола закреплены упор с нарезным отверстием для винта, крепящего цевье, и спусковой механизм. На торце пенька ствола имеются два симметричных выреза для помещения выбрасывателя.

Ствольная коробка соединяет все узлы пистолета. Она имеет сверху, с задней своей стороны, хвостовик прямоугольного сечения для крепления прицела, а снизу — выступ, к которому двумя заклепками крепится основание рукоятки. В задней стенке коробки — отверстие для чистки канала ствола.

Кроме того, в ней сделаны два сквозных отверстия: одно для оси затвора, другое — для спускового механизма и рычага перезарядки, а также два нарезных отверстия для крепления рукоятки. В нижней части основания рукоятки — паз для помещения и движения гайки грибка и два нарезных отверстия для крепления щечек рукоятки.

Внутри ствольной коробки поставлен выбрасыватель с пружиной. Он вращается на двух полуосях, закрепленных в коробке при помощи резьбы. Затвор состоит из корпуса, ударника, боевой пружины, упора боевой пружины, шептала с пружиной и рычага шептала.

В верхней части корпуса затвора есть осевое отверстие. Позади этого отверстия корпус имеет цилиндрическую поверхность, служащую для упора в выточку ствольной коробки при производстве выстрела. Сверху корпуса проделан паз для удобства заряжания, переходящий в отверстие для чистки ствола. С задней части— наклонное отверстие с двумя пазами для помещения ударника с боевой пружиной и упором. Внутри отверстия сделана кольцевая проточка.

Снизу у корпуса — продольный паз для помещения шептала и его рычага. По бокам корпуса — фигурные вырезы для плеч рычага перезарядки. В нижней части выреза — три отверстия для осей шептала, его рычага и штифта, ограничивающего поворот рычага. Ударник впереди немного утоньшен. Эта утоньшенная часть выполняет функции бойка.

Внутри ударника предусмотрено гнездо для помещения боевой пружины. В его задней части — три выступа: два боковых для фиксации ударника в затворе и отвода ударника в заднее положение рычагом перезарядки и нижний выступ, являющийся боевым взводом. Боевая пружина служит для сообщения ударнику быстрого движения, необходимого для производства выстрела.

Упор боевой пружины удерживает ее в корпусе. Он имеет направляющий стержень и опорную часть. На опорной части находятся три соска, которые входят в кольцевую проточку корпуса затвора и фиксируют положение упора. На задней части головки упора сделан шлиц для удобства разборки и сборки затвора. С передней стороны головки упора — паз, в который входит выступ пружины шептала. На направляющий стержень надевается пружина шептала. Шептало удерживает ударник на боевом взводе. Оно имеет два плеча и осевое отверстие. В переднее плечо упирается рычаг шептала, в заднее — пружина шептала. Конец заднего плеча непосредственно удерживает ударник на боевом взводе.



Рис. 2. Схема работы спускового механизма пистолета ТОЗ-35 (toz-35):

1 — спусковой крючок; 2 — зажимный винт; 3 — спица спуска; 4 — пружина спицы спуска; 5 — поворотная муфта и ползун; 6 — винт ползуна; 7 — спусковой рычаг; 8 — пружина усилия спуска; 9 — винт пружины; 10 — регулировочный винт усилия спуска; 11 — гайка винта; 12 — основание спускового механизма; 13 — малый спусковой рычаг; 14 — пружина рычага; 15 — ограничитель хода малого рычага; 16 — винт пружины ограничителя рычага; 17 — втулка винта; 18 — опорный рычаг; 19 — регулировочный винт хода спуска; 20 — шептало ударника спуска; 21 — ударник спуска; 22 — пружина ударника спуска; 23 — винт пружины; 24 — рычаг шептала; 25 — шептало ударника затвора; 26 — пружина шептала; 27 — ударник; 28 — боевая пружина; 29 — упор боевой пружины; 30 — затвор; 31 — взводитель; 32 — пружина взводителя; 33 — спусковая скоба; 34 — винт скобы


Пружина шептала служит для возвращения шептала в верхнее положение, а также фиксирует упор боевой пружины, предохраняет его от произвольного поворота и выпадания из гнезда.

Рычаг шептала является промежуточным звеном между ударником спуска и шепталом. Спусковой механизм (ускоритель) служит для снятия ударника затвора с боевого взвода. Все его части крепятся на основании механизма. Сюда входят: спусковой крючок с зажимным винтом, спица спуска с пружиной, поворотная муфта, ползун с винтом, спусковой рычаг, пружина усилия спуска с винтом, регулировочный винт усилия спуска с гайкой, малый спусковой рычаг с пружиной, винтом и ограничителем хода втулки, зажимный винт, опорный рычаг, регулировочный винт хода спуска, шептало ударника спуска, ударник спуска с пружиной и винтом, взводитель с пружиной, спусковая скоба с винтом (рис. 2).

Основание спускового механизма служит для соединения всех частей механизма. Оно имеет на переднем конце отверстие для соединительного винта, при помощи которого механизм крепится к стволу, поперечный паз с глухим отверстием посредине, который определяет положение спускового рычага относительно основания механизма, отверстие для регулировочного винта усилия спуска.

В средней части основания механизма имеется два продольных паза для помещения спицы спуска малого спускового рычага, опорного рычага, шептала ударника спуска и ударника спуска.

На заднем конце основание имеет отверстие для оси, которое фиксирует положение механизма в ствольной коробке, поперечный вырез для фиксации пружины ударника спуска и нарезное отверстие для винта пружины. Кроме того, имеется нарезное отверстие для крепления с помощью винта пружины малого спускового рычага и ограничителя его хода. Спусковая скоба соединяется в основании при помощи паза и винта. Выше заднего конца спусковой скобы в основании сделано нарезное отверстие для регулировочного винта длины хода спуска.

Спица спуска служит для вывода малого спускового рычага из зацепления со спусковым рычагом. Она крепится осью в поворотной муфте и поджимается пружиной к спусковому рычагу. Спица имеет головку с отверстием для оси и паз для помещения конца пружины.


Нижний конец спицы спуска (цилиндрический стержень) служит для соединения со спусковым крючком.

Спусковой крючок крепится на спице зажимным винтом. Спица спуска под давлением пружины своей головкой упирается в спусковой рычаг. Давление пружины на спицу происходит по оси нажима пальца стрелка, вследствие этого все зазоры в этом направлении выбираются. Тем самым достигается отсутствие холостого хода и качки спицы в момент выжима спуска.

Поворотная муфта фиксируется в основании механизма ползуном при помощи винта. Поворотная муфта, а с ней вместе и спица со спусковым крючком могут передвигаться по продольному пазу вдоль основания механизма в пределах 15 мм. По желанию стрелка муфта поворачивается под любым углом к оси канала ствола для наиболее удобного направления нажима пальцем. Спусковой рычаг служит для удержания в зацеплении малого рычага. Он имеет на переднем конце выступ для соединения с основанием механизма и нарезное отверстие для винта крепления пружины усилия спуска.

Задняя часть рычага скошена для облегчения прохождения конца малого рычага. Скошенная часть оканчивается окном, с задней стенкой его сцепляется малый рычаг.

Задний конец спускового рычага опирается на верхнюю часть опорного рычага, который посредством винта регулирует величину зацепления. Малый рычаг служит для вывода ударника спуска из зацепления с шепталом ударника спуска. Он имеет плечо для сцепления со спусковым рычагом, отверстие для оси и выступ для упора пружины.

В средней части рычага запрессован штифт для соединения с вилкообразным концом шептала ударника спуска. Шептало ударника спуска удерживает ударник спуска. Сверху у него расположен зацеп, в средней части отверстие для оси, снизу вилка, которая охватывает штифт малого рычага. Опорный рычаг служит для подъема спускового рычага. Он имеет сверху выступ, в средней части — отверстие оси, снизу — опорную площадку, в которую упирается регулировочный винт.

Ударник спуска выводит шептало из-под боевого взвода ударника затвора. Он имеет сверху зацеп для сцепления с шепталом, ударника спуска. Скошенный выступ давит на шептало ударника спуска, поворачивая его. Последний с помощью вилкообразного конца отводит за штифт малый рычаг до зацепления его со спусковым рычагом.

В нижней части ударник спуска имеет осевое отверстие и выступ, в который при постановке ударника спуска на боевой взвод снизу упирается взводитель, а сверху — пружина ударника спуска.

Взводитель служит для взведения спускового механизма. Он имеет сверху флажок, в средней части отверстие для осевого винта и снизу площадку для упора в ударник спуска. Прицел состоит из основания, оси, прицельной планки, барабанчика горизонтальных поправок, винта вертикальных поправок, двух фиксаторов с пружиной, целика и крепежных винтов.

Основание прицела является базой всех частей прицела, оно имеет в нижней части два отверстия для крепления к ствольной коробке. В боковых стенках основания — отверстие для прохода оси прицельной планки. В правой стенке — продольный канал для помещения фиксаторов с пружиной.

Прицельная планка имеет на переднем конце отверстие для оси, на заднем два отверстия для крепления целика. Ось прицельной планки, кроме того, является винтом горизонтальных поправок. Она имеет с правой стороны резьбу, на которую навертывается барабанчик. На барабанчике и головке винта вертикальных поправок выполнены по десять углублений, в которые заскакивают фиксаторы при внесении поправок прицела.

Механизм перезаряжания состоит из рычага, опорной пластины и защелки с пружиной и осью. Рычаг служит для открывания и закрывания затвора и постановки ударника затвора на боевой взвод. Он имеет сверху два плеча, несколько ниже их отверстие для оси, а на нижнем конце — продольный паз для помещения защелки с пружиной. Опорная пластина служит для механического выбрасывания стреляных гильз. Она удерживается на рычаге при помощи пружины.

Автор: Данилов А.П.
