Для чего нужен надульник на винтовке, и как его сделать самостоятельно

Для чего нужен надульник на винтовке, и как его сделать самостоятельно

Основное назначение надульника – уменьшить колебания ствола, вызванные отдачей, вибрацией пружины и механизмов, и максимальное приведение СТП к точке прицеливания. На смещение СТП, кроме надульника, влияют также мощность отдачи, увеличенные колебания тела с оружием и единообразие удержания оружия.

Для чего нужен надульник на винтовке, и как его сделать самостоятельно

Для чего нужен надульник на винтовке, и как его сделать самостоятельноКак известно, при выстреле ствол оружия отклоняется от горизонтального положения на некоторый угол, что вызвано отдачей. Особенно это сказывается в пружинно-поршневой пневматике с двойной разнонаправленной отдачей. Этим во многом объясняется смещение и "размазывание" СТП (средней точки попадания) относительно линии прицеливания. Рассмотрим применение надульника в пружинно-поршневой пневматике.

Применением надульного устройства решается задача снижения отрицательного воздействия возникающих при выстреле колебаний ствола на меткость и кучность стрельбы. Предусмотрена возможность установки дополнительных надульных устройств на внешней части надульной части.

Основное назначение надульника – уменьшить колебания ствола, вызванные отдачей, вибрацией пружины, и максимальное приведение СТП к точке прицеливания. На смещение СТП, кроме надульника, влияют также мощность отдачи (замена пружины на более мощную), увеличенные колебания тела с оружием, и единообразие удержания оружия.

Обычно СТП смещается вверх относительно точки прицеливания из упора, надульник позволяет снизить ее положение. Важен надульник и для баланса оружия. Его можно перемещать по стволу, нагружать грузами, добиваясь наиболее сбалансированного веса оружия, и наименьших колебаний конца ствола.

Для чего нужен надульник на винтовке, и как его сделать самостоятельно. Надульник на ствол делаем своими руками

Чем тяжелее надульник, тем ниже положение СТП и меньше влияние отдачи и поперечной вибрации от пружины на колебание ствола. Следует, однако, помнить о балансе оружия – излишне тяжелый надульник ухудшает его, что негативно сказывается на результатах стрельбы. Соблюдение баланса особенно важно для оружия с оптикой, где даже малые колебания ствола значительно смещают положение прицельной марки (т.е. перекрестия или другого вида прицельной метки на сетке).

Опытным путем было установлено, что для отечественной и зарубежной пневматики, в зависимости от мощности пружины, веса оружия и конструкции ложи, подходят надульники массой 100-300 г. Форма должна быть симметричная, в виде блина или цилиндра (возможны скосы и прочие украшения) вокруг ствола. Обычно длина цилиндрического надульника составляет 100-150 мм. Крепится надульник на резьбе (вариант МР-512, ИЖ-60/61-пластик ), на мелких винтах (винтовок Вальтер и Аншутц), или при помощи резьбовой шпильки (вариант ИЖ-60/61-металл), как показано на рисунке. В любом случае надульник не должен перекрывать поле обзора при прицеливании.

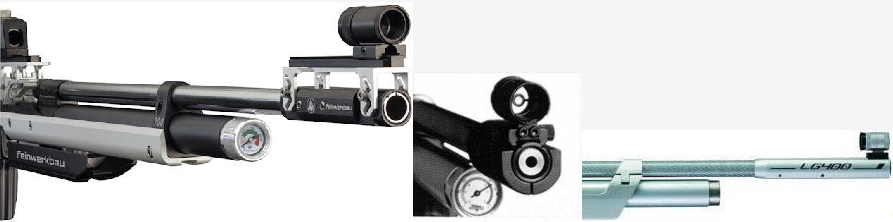

Надульник с добавочными грузами, предлагаемый фирмой Anschutz (диаметр ствола ~15-18 мм)
Надульник с добавочными грузами, предлагаемый фирмой Anschutz (диаметр ствола ~15-18 мм)

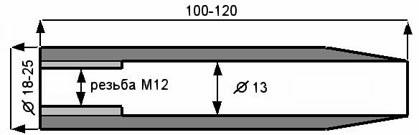

Вариант надульника для МР-512 (используется штатная (нарезанная при изготовлении) резьба на конце ствола под гайку фиксации намушника с мушкой)
Вариант надульника для МР-512 (используется штатная
(нарезанная при изготовлении) резьба на конце ствола под гайку фиксации намушника с мушкой)

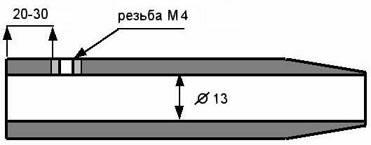

Вариант надульника для ИЖ-60/61(металл) (используется крепление на штатной шпильке М4 от крепления намушника в паз крепления намушника без нарезки резьбы на стволе)
Вариант надульника для ИЖ-60/61(металл) (используется крепление на штатной шпильке М4
от крепления намушника в паз крепления намушника без нарезки резьбы на стволе)

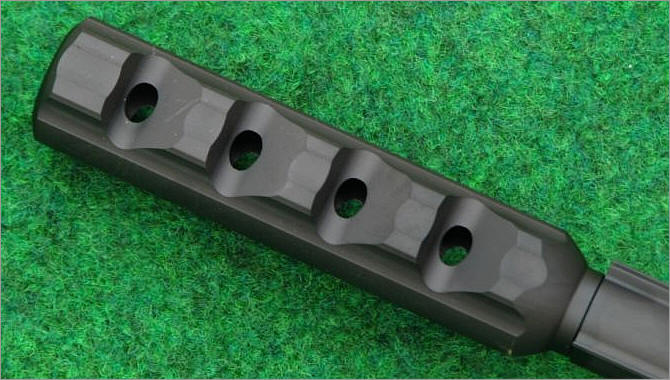

Различные варианты изготовления надульников

Различные варианты изготовления надульниковДля чего нужен надульник на винтовке, и как его сделать самостоятельно. Надульник на ствол делаем своими рукамиРазличные варианты изготовления надульников

Особенно полезен надульник в спортивной стрельбе, или при стрельбе с оптическим прицелом – его наличие не только улучшает результаты стрельбы, но и повышает живучесть оптики за счет гашения колебаний – меньше разбалтываются линзы и система крепления марки прицела.

Для чего нужен надульник на винтовке, и как его сделать самостоятельно. Надульник на ствол делаем своими рукамиЕсли есть такая возможность, массу надульника желательно подбирать индивидуально – провести отстрел ствола с грузами различной массы и изготовить надульник, имеющий оптимальную массу. Идеален вариант, при котором точка попадания при стрельбе с упора будет совпадать с таковой при стрельбе с рук.

Конечно, оптимальная масса надульника будет слегка меняться в зависимости от используемого боеприпаса и дистанции стрельбы, поэтому можно задуматься о возможности установки дополнительных грузов. Для более жесткого удержания оружия при стрельбе без упора можно установить ремень (погон) на ложу, которым фиксируется положение оружия относительно рук и тела стрелка (но это – отдельная тема).

Для оружия, используемого на улице, желательно, чтобы край надульника выступал за дульный срез – это позволит уберечь его от повреждений и засорения.

Напоследок – маленький совет. Надульник из обычной конструкционной стали лучше заворонить. В домашних условиях для этого его нужно обезжирить (отмыть с моющим средством для более ровного воронения), нагреть на газовой плите до появления коричневого оттенка и горячую заготовку сразу натереть тряпочкой, смоченной в масле (растительное подойдет). Затем нагреть снова, чтобы отжечь остатки масла. Радикальный черный цвет!

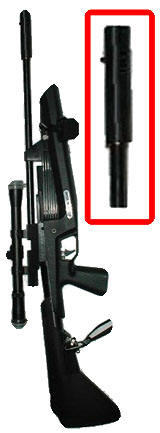

На рисунке приведено изображение составного надульника на ИЖ-60 (длина 92 мм, максимальный диаметр 22 мм, масса ~130-150 г), изготовленного из 2-х трубок и завороненного указанным выше способом. Материалы - обрезок полудюймовой водопроводной трубы и другой, меньшего диаметра, из подобной стали, соединенные нагорячо "труба в трубе" для жесткости посадки. Время изготовления – около 30 минут, понадобятся инструменты – ножовка, молоток, плоскогубцы, дрель, сверло 3 мм и метчик М4 (отверстие с резьбой под шпильку), газовая плита.

Автор: YuraS
Источник: http://airgun.org.ua/
