Взаимодействие частей пистолета ТОЗ-35 при заряжании и выстреле, и регулировка его ударно-спускового механизма

Взаимодействие частей пистолета ТОЗ-35 при заряжании и выстреле,
и регулировка его ударно-спускового механизма

Взаимодействие частей пистолета ТОЗ-35 при заряжании и выстреле

Для заряжания пистолета нужно отвести рычаг перезарядки вперед до отказа и вручную вложить патрон в патронник, затем закрыть затвор, возвращая рычаг перезарядки в исходное положение.

При движении рычага вперед боевая пружина сжимается и ударник затвора становится на боевой взвод.

Перед производством выстрела надо нажимом на флажок взводителя вниз взвести спусковой механизм, ударник спуска (преодолевая сопротивление пружины) повернется на оси и, нажимая на шептало ударника спуска, повернет, в свою очередь, малый рычаг, который верхним концом войдет в зацепление со спусковым рычагом.

При этом шептало сцепляется с ударником спуска и удерживает его во взведенном положении (рис. 1).


Взаимодействие частей пистолета ТОЗ-35 при заряжании и выстреле,
и регулировка его ударно-спускового механизма

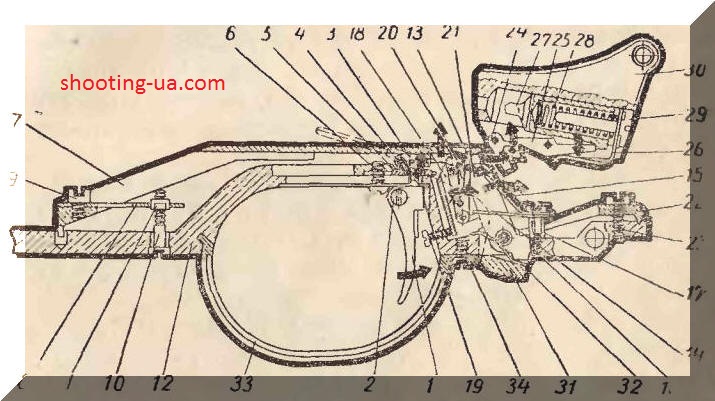

Рис. 1. Схема работы спускового механизма пистолета ТОЗ-35 (toz-35):

1 — спусковой крючок; 2 — зажимный винт; 3 — спица спуска; 4 — пружина спицы спуска; 5 — поворотная муфта и ползун; 6 — винт ползуна; 7 — спусковой рычаг; 8 — пружина усилия спуска; 9 — винт пружины; 10 — регулировочный винт усилия спуска; 11 — гайка винта; 12 — основание спускового механизма; 13 — малый спусковой рычаг; 14 — пружина рычага; 15 — ограничитель хода малого рычага; 16 — винт пружины ограничителя рычага; 17 — втулка винта; 18 — опорный рычаг; 19 — регулировочный винт хода спуска; 20 — шептало ударника спуска; 21 — ударник спуска; 22 — пружина ударника спуска; 23 — винт пружины; 24 — рычаг шептала; 25 — шептало ударника затвора; 26 — пружина шептала; 27 — ударник; 28 — боевая пружина; 29 — упор боевой пружины; 30 — затвор; 31 — взводитель; 32 — пружина взводителя; 33 — спусковая скоба; 34 — винт скобы



После этого действия все пружины ударно-спускового механизма находятся в наибольшем напряжении и пистолет готов к производству выстрела. Выстрел производится нажатием на спусковой крючок. Спица спуска, поворачиваясь на оси, головкой поднимает спусковой рычаг вверх и освобождает малый рычаг, который под действием пружины возвращается в исходное положение. Вращение его передается при помощи вилки на шептало ударника спуска и ударник спуска освобождается.

Под действием пружины ударник спуска наносит удар по рычагу шептала затвора. Шептало поворачивается, освобождая ударник затвора. Разжимаясь, боевая пружина с силой посылает ударник вперед, который бойком бьет по закраине гильзы, — происходит выстрел.


Регулировка ударно-спускового механизма пистолета ТОЗ-35

Спусковой механизм пистолета имеет раздельную регулировку спуска по длине хода и по натяжению. Винт, регулирующий величину хода, находится сзади спускового крючка, а винт усилия спуска — в основании механизма перед спусковой скобой.

Кроме того, конструкция спускового механизма позволяет установить спусковой крючок в различных положениях в зависимости от длины пальца спортсмена, формы рукоятки и методов работы со спуском. С этой целью крючок может быть по желанию стрелка перемещен вдоль, ближе или дальше основания спускового механизма, выше или ниже, а также развернут по вертикальной оси.


Начинать регулировку спускового механизма нужно с установки спускового крючка в необходимое для стрелка положение. Для этого отверните на пол-оборота винт ползуна, зажимающего поворотную муфту, переместите спицу и спусковой крючок в нужное положение и заверните винт. Далее надо отвернуть на пол-оборота винт крючка, установить крючок в нужном положении и зажать, а затем отрегулировать величину хода спуска и его натяжение.

Вначале регулируется величина хода спуска, для чего нужно взвести спусковой механизм и плавно заворачивать винт до срабатывания механизма. Затем вывертывают этот винт на 1/8 оборота и резким нажимом на взводитель определяют надежность удержания частей механизма в рабочем положении. При желании стрелок с помощью этого винта может изменить ход спускового крючка до необходимой величины. Далее регулируется натяжение спуска. Плавно вращая винт в ту или другую сторону, стрелок может добиться необходимого усилия спуска.

Автор: Данилов А.П.
