Обзор пневматических пистолетов и винтовок марки "МЦ". История развития оружия тульского МЦ

Обзор пневматических пистолетов и винтовок марки "МЦ".
История развития оружия тульского МЦ

Многим хорошо знакомо боевое, служебное и охотничье оружие с маркой ОЦ и МЦ, созданное в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия (ЦКИБ СОО) в Туле. Меньше известно, что буквы - "МЦ" выбиты и на ствольных коробках пневматическою оружия, в первую очередь спортивною - как для высококлассных, так и для начинающих стрелков. Соответствующие модели обычно выпускаются (и выпускались прежде) малыми партиями, а иногда и вообще в единичных экземплярах. Уже поэтому они заслуживают рассказа о себе. К тому же на страницах наших специализированных журналов спортивному оружию уделяется неоправданно мало внимания.

Отличить пневматическое спортивное (матчевое) оружие от того, что предназначено для любительской стрельбы или охоты на некрупную дичь, сможет и неискушенный человек. Слишком характерны рукоятки пистолетов и ложи винтовок, а также другие многочисленные приспособления для подгонки конкретного образца под требования его владельца. Эти внешние элементы, конечно, достаточно важны для достижения наивысших спортивных результатов. Однако, чтобы выбивать по 590 - 597 очков из 600 возможных, в руках у спортсмена должно быть не только удобное, но и технически совершенное оружие.

Внутри любого матчевого образца можно найти механизмы и системы, которые иначе как изощренными не назовешь. Предназначены они вовсе не для достижения высоких дульных скоростей, позволяющих дырявить 10-миллиметровую фанеру мишеней. Конечно, абсолютная величина дульной скорости - важный параметр, но не менее существенна его стабильность, равно как и устойчивость других баллистических характеристик во времени. Ведь именно это в конечном итоге определяет один ид основных показателей матчевою оружия - кучность стрельбы. О том. как развивались системы и механизмы тульского спортивного пневматического оружия и пойдет речь в этой и последующих статьях. Здесь - рассказ о пистолетах калибра 4,5 мм.

Обзор пневматических пистолетов и винтовок марки "МЦ".
История развития оружия тульского МЦ

Часть I

БЕЗ ОТДАЧИ

Понятно, что во время выстрела из пневматического пружинно - поршневого оружия, как и при стрельбе из огнестрельного, возникает отдача, хотя и не столь ощутимая. В полном согласии с законами физики при движении поршня вперед под действием боевой пружины отходят отходят назад. При этом в опорах (плече, руках и т.д.) возникают силы реакции. которые уволят оружие с линии прицеливания еще до того, как пуля покинет канал ствола. Дополнительное отрицательное воздействие оказывает и "отскок" поршня в конце его движения за счет образования своеобразной "воздушной подушки" у передней стенки камеры сжатия.

Вообще, идет ли речь о маломощных "плинкерах" или более мощных винтовках класса "магнум", пока нет единого мнения о том. насколько сильно отдач;) ухудшает точность попадания. Некоторым стрелкам даже нравится ощутимый толчок, который создает иллюзию стрельбы из огнестрельною оружия. В случае матчевого (целевого) пневматического оружия отдача однозначно считается вредным фактором. помимо всего прочего сбивающим прицел. Борьба с подобными явлениями привела к созданию различных так называемых сбалансированных систем.

FWB-65

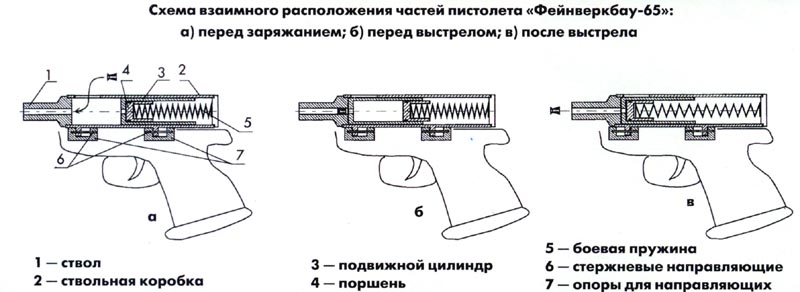

Конструкторы немецкой фирмы "Фейнверкбау" разработали схему, на базе которой была создана серия винтовок FWB модель 300 и различные модификации пистолета FWB модель 65. В этих образцах ствол и ствольная коробка не связаны жестко с ложей (рамкой), а перемещаются по стержневым направляющим. После срыва поршня с боевого взвода специальная деталь спускового механизма (что-то вроде второго "шептала" освобождает ствол и стольную коробку, которые под действием боевой пружины отходят назад, практически не меняя положения центра масс движущихся частей оружия.

Привлекает простота заряжания этих винтовок и пистолетов. При отведении рычага взвода вместе с поршнем назад отходит и воздушный цилиндр, открывая прямой доступ к казеннику (такой принцип характерен для пневматического оружия со взводом стволом в просторечии "переломки"). Когда рычаг взвода поворачивается вперед, цилиндр возвращается в исходное положение и как настоящий затвор запирает казенник.

Пистолеты с маркой МЦ. Каталог оружия. Статьи об оружии на www.shooting-ua.com

Эта конструкция с сносным расположением воздушного цилиндра и ствола, при всей простоте и удобстве, накладывает ограничения на длину последнего. Мера - вынужденная. обусловленная правилами соревнований: стандартный пневматический пистолет - должен произвольным образом укладываться в прямоугольный ящик с задвигающейся крышкой, внутренние размеры - 420х200х50 мм.

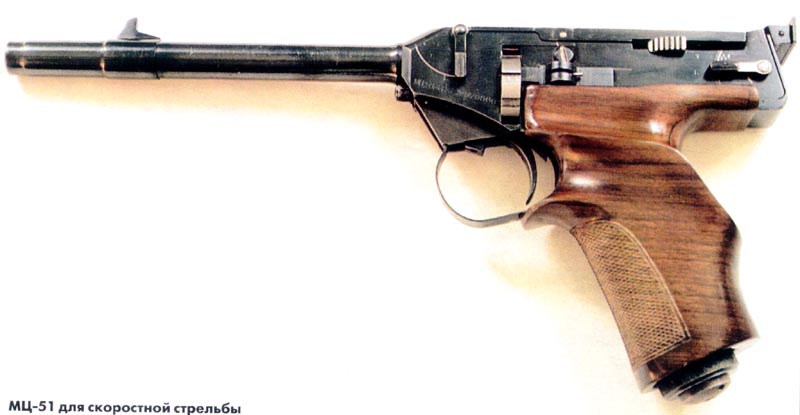

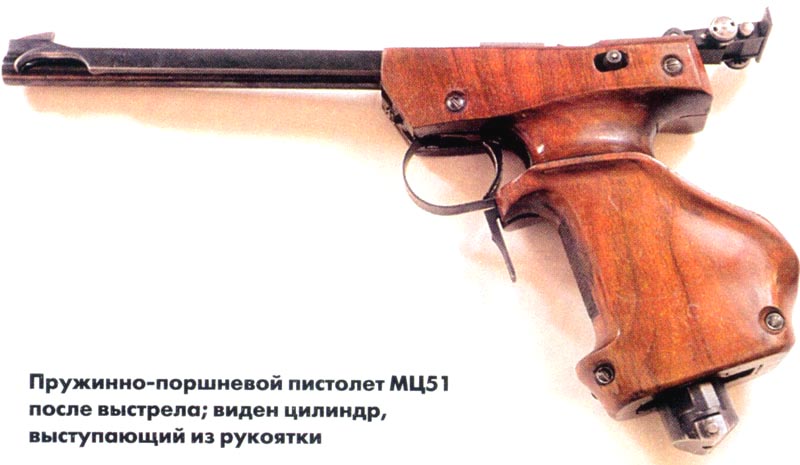

МЦ-51

Создавая в начале 70-х гг. матчевый пистолет со сбалансированным механизмом, получивший индекс МЦ51, конструктор Г.М. Ачкасов отказался от линейного расположения ствола и воздушного цилиндра и разместил всю пружинно - поршневую группу в рукоятке. Это позволило сделать оружие более компактным по сравнению с немецким образцом. При длине ствола 230 мм МЦ51 имел общую длину 330 мм, тогда как у FWB-65 эти величины составляли соответственно 155 и 419.

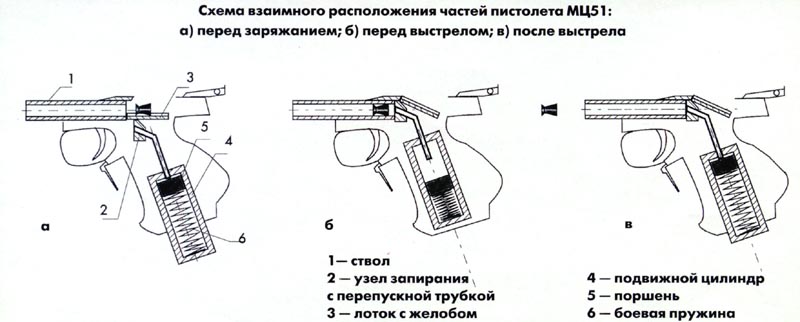

Перед выстрелом стрелок рукой опускал из рукоятки цилиндр с поршнем и боевой пружиной вниз (в некоторых модификациях для этого предусмотрен специальный у рычажок под спусковой скобой). При этом вниз перемещался и лоток с полукруглым желобом, открывая казенник. Досылалась пуля из лотка либо подпружиненным толкателем, либо просто рукой.

Когда цилиндр находился в крайнем нижнем положении, поршень становился на боевой взвод, но пружина при этом еще не была сжата. Она сжималась при повороте вверх расположенного слева рычага взвода; одновременно воздушный цилиндр также двигался вверх и полностью скрывался в рукоятке, а лоток поднимался выше линии канала ствола. Его место занимал узел запирания с трубкой перепуска воздуха из цилиндра в ствол. В момент выстрела поршень и цилиндр двигались навстречу друг другу, обеспечивая минимальное перемещение центра масс подвижных частей.

Особенность пистолета - механизм предупреждения отброса поршня воздушной подушкой. В разных вариантах этот узел можно встретить и на более поздних ЦКИБовских образцах. Он позволил увеличить дульную скорость на 10 - 15 м/с и достичь величины 100 м/с - минимум, обеспечивающий кучность, необходимую для матчевой стрельбы. Поперечник рассеивания при стрельбе пулями с плоской головной частью фирм RWS или "Динамит Нобель" у этого пистолета составил 10 мм.

При эксплуатации МЦ51 выяснилось, что большое усилие взвода на рычаге (4-6 кг) влекло за собой высокие скручивающие нагрузки в кистевом суставе руки. Дабы облегчить взвод, спортсменам приходилось упирать ствол в столик или другой неподвижный предмет. Это обстоятельство, а также достаточно сложный механизм привели к тому, что образец не получил широкого распространения, и к началу 80-х гг. тульские оружейники переключили внимание на пистолеты компрессионного типа.

ОДНИМ ХОДОМ ПОРШНЯ

Именно так можно перевести английское словосочетание single stroke, обозначающее пневматическое оружие, в котором перед выстрелом воздух сжимается в камере малого объема и после открывания клапана направляется в ствол. В нашей стране пневматики такого типа называют компрессионными. Отсутствие в подобных системах массивных, движущихся при выстреле частей полностью устраняет вредную отдачу. Однако возникают другие проблемы. Во-первых, необходимо создать качественные уплотнения, в первую очередь поршня, выполняющего функции одной из стенок камеры сжатия. Во-вторых, для взвода требуются значительные усилия. Обычно они составляют 6 - 7 кг, но могут быть и больше (так, один из образцов фирмы "Вальтер" имеет усилие взвода 16 кг).

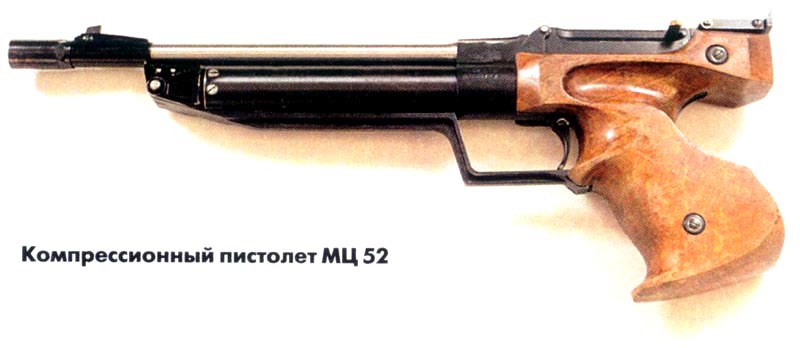

МЦ-52

Матчевый пистолет компрессионного типа в ЦКИБ СОО разрабатывался со второй половины 70-х гг. К 1978 г. был готов комплект чертежей модели, получившей обозначение МЦ52 (конструкторы А.Д. Костиков, И.А. Горбушин). В чем заключались ее особенности?

Головка поршня имела резьбу, что позволяло регулировать степень сжатия и, соответственно, начальную скорость пули; клапан располагался в затворе, а не в рамке. Такая нетрадиционная компоновка позволила сократить расстояние от клапана до пули до 4 мм. Перед выстрелом нужно было отвести рычаг взвода вниз - вперед, поднять затвор, повернув его вверх и вперед, вложить пулю в ствол и вернуть затвор в прежнее положение (при этом взводился курок).

После этого, при движении рычага назад - вверх, собственно, и происходило сжатие воздуха (среднее давление в камере сжатия - 57 атм.). Усилие взвода в конце хода поршня было ощутимым - 6,5 кг, но, в отличие от МЦ51, здесь направление вектора силы практически совпадало с линией руки, и кистевой сустав не скручивался. Кроме того, в более поздних версиях рычаг охватывал рукоятку, так что взвод стал еще удобнее.

На некоторых образцах воздушный цилиндр вообще развернули вокруг продольной оси на 90", так что рычаг оказался сбоку.

МЦ52 развивал дульную скорость 115 -120 м/с и обеспечивал кучность до 3,5 мм. Идеи, заложенные в конструкцию боевого компрессора этого пистолета, были использованы при создании других отечественных и иностранных образцов такого типа. С этим оружием в 1987 г. было завоевано первое место на первенстве СССР среди юниоров, а также серебро и бронза на европейских соревнованиях. В настоящее время МЦ52 широко используется в детских спортивных школах.

МЦ-152

Следующим этапом развития компрессионной схемы стал МЦ152, на котором отрабатывался электромагнитный спусковой механизм. Срыв курка с шептала происходил при замыкании спусковым крючком пары контактов. Электрические детали располагались в рукоятке в виде компактного блока. Еще одной особенностью пистолета стал усовершенствованный боевой компрессор от МЦ52. Когда рычаг взвода двигался вперед, воздушный цилиндр перемещался в противоположном направлении и отводил назад связанный с ним затвор с воздушным клапаном; при этом открывался казенник и взводился курок.

При обратном движении рычага цилиндр двигался вперед, затвор досылал пулю из лотка в казенник и закрывал его.

По сравнению с предыдущим образцом, цикл заряжания существенно сократился, поскольку не требовались ручные манипуляции с затвором. В конструкции 152-й модели также обращает на себя внимание широкое использование титановых сплавов, обладающих повышенной прочностью при достаточно малой плотности.

Три пистолета этого типа, переданные в детские спортивные школы, получили высокие оценки.

Часть II

ПНЕВМАТИКИ С МАРКОЙ МЦ

В предыдущем номере журнала мы уже писали о спортивных пневматических пистолетах (МЦ 51 и МЦ 52), разработанных в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия (ЦКИБ СОО). Отечественным конструкторам удалось создать модели, по ряду параметров существенно превосходящие зарубежные аналоги. Высокие спортивные результаты не заставили себя ждать. В этой статье мы расскажем о нескольких других оригинальных разработках, вышедших из стен ЦКИБ.

ГАЗОБАЛЛОННЫЕ, НО НЕ АВТОМОБИЛИ

Использование углекислого газа в пневматическом оружии для метания пуль восходит еще к прошлому веку, однако начало широкого распространения подобных систем приходится на 50 - 60-е годы нашего века. С "оружейной" точки зрения этот газ оказался весьма удобным веществом. При температуре -56°С и давлении чуть больше 5 атм (что вовсе не является запредельными величинами) он, резко уменьшая свой объем, переходит в жидкое состояние и может храниться в таком виде, не создавая особых проблем и не требуя специальных технических ухищрений. Надо отметить еще одно важное обстоятельство: углекислота - газ, а не смесь газов (как, например, воздух). а потому его давление над поверхностью жидкости не будет зависеть от ее количества. Применительно к оружию это означает, что пока есть хоть капля жидкости, давление в системе будет одинаковым при данной температуре, обеспечивая постоянные баллистические характеристики пистолета, револьвера или винтовки. Правда, для достижения этого требуется углекислота высокой чистоты.

МЦ-50, МЦ-50-1, МЦ-50-1

Именно перечисленные соображения учитывались при разработке в 60-х годах советского газобаллонного матчевого пистолета, получившего обозначение МЦ-50 (конструкторы Т.И. Лашнев, А.А.Симарин. А.А.Макин). Цилиндр для углекислоты располагался в рукоятке и заполнялся от специального баллона через переходник. Если под рукой такого баллона не было, в ход шли отечественные сифонные баллончики, благо внутренний диаметр цилиндра позволял вставлять их в него. Чтобы зарядить пистолет, нужно было оттянуть затвор назад за большую круглую кнопку и повернуть его, открывая тем самым казенник.

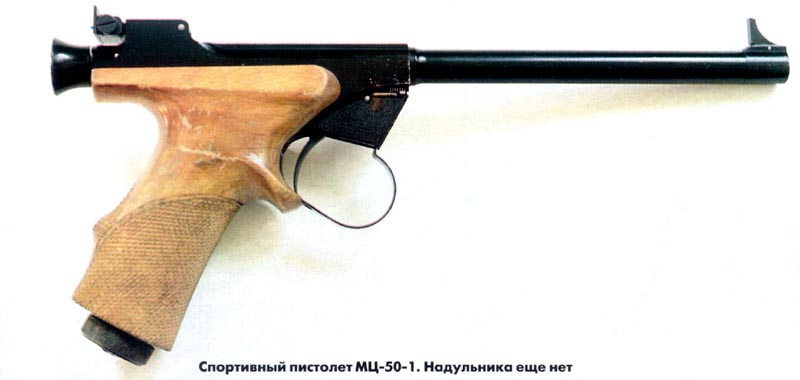

Первая модель - МЦ-50-1 - имела общую длину 315 мм и вес 1 и В ходе ее испытаний разработчики столкнулись с одним интересным явлением. При определении кучности стрельбы пистолет закрепили в станке, и, чтобы не царапать оружие, ствол обернули бумагой, причем часть этой бумаги выступала за дульный срез, образуя импровизированный надульник. Оказалось, по последний существенно уменьшал разброс пуль. Дальнейшие исследования показали, что подобный эффект характерен только для газобаллонного и компрессионного пневматического оружия и отсутствует у пружинно-поршневого.

МЦ-50-2

После модернизации модель, поучившая маркировку МЦ-50-2, /же имела металлический надульник, длина пистолета увеличилась до 416 мм, а вес до 1175 г; дульная скорость равнялась 110 - 130 м/с. Оружие демонстрировало и хорошую кучность стрельбы. В 5-6 сериях по 10 выстрелов на дистанции 10 м максимальное расстояние между пробоинами в мишени составляло около 1,4см.

На базе МЦ-50-2 был создан экспериментальный самозарядный пистолет для скоростной стрельбы.

Правильнее было бы назвать его все таки револьвером, поскольку пули располагались в барабане; емкость его была весьма солидной до 20 зарядов. Первоначально образец получил маркировку МЦ-51, однако в серию не пошел, поскольку в то время в официальной программе соревнований упражнения в скоростной стрельбе не было. Индекс "51" передали упоминавшему поршневому пистолету со сбалансированной боевой системой.

МЦ-54, МЦ-54-2

В середине 80-х годов в ЦКИБ началась работа над еще одним газобаллонным матчевым пистолетом - МЦ-54. В нем обращает на себя внимание расположение баллона: из рукоятки он переместился под ствол - в положение, ставшее сейчас стандартным для всех современных матчевых газобаллонных пистолетов. Будучи однозарядной (как и все последующие образцы) модель МЦ-54-1 (конструктор А.А.Симарин) имела газовый взвод курка для всех выстрелов, кроме первого.

Работала система так: после открывания клапана поток газа разделялся - одна его часть расходовалась на метание пули, другая - на взвод курка для следующего выстрела. Еще одна особенность модели - газовый клапан, расположенный на самом баллоне, выполнял одновременно функции и боевого, и заправочного.

В ходе дальнейших работ было замечено, что схема с разделением газового потока оказалась ненадежной, и от нее отказались. Попутно выяснилось, что размеры деталей баллонного клапана сильно влияют на стабильность начальной скорости (при переходе с одного баллона на другой различие в скоростях может достигать 30%). За рубежом эту проблему решили приданием специальной формы деталям баллонных клапанов и существенным повышением требований к точности их изготовления (типичный пример - пистолеты "Фейнверкбау С10 и С20). В Туле пошли другим путем, и сделали клапан на съемном баллоне только заправочным, в моделях МЦ-54-2 и МЦ-54-(конструкторы И.А.Горбушин, А.Д.Костиков, Л.Л. Куликов) появился отдельный боевой клапан.

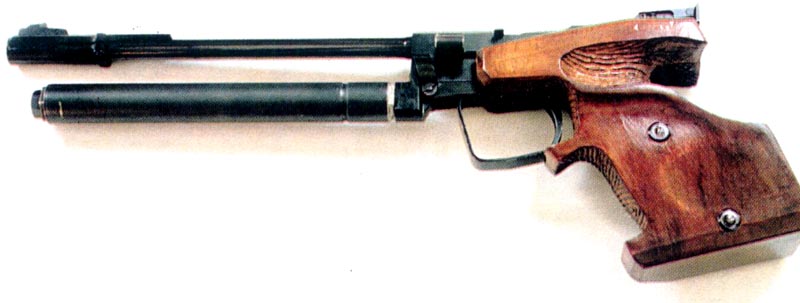

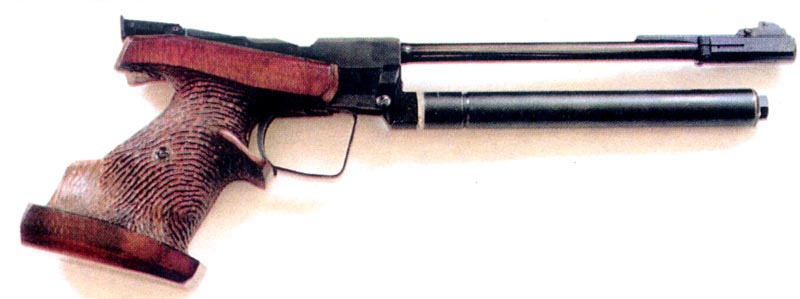

Две версии МЦ-54-2, отличающиеся разным удалением газовых баллонов от ствола

Испытания МЦ-54-1 показали после нескольких десятков выстрелов дульная скорость плавно снижалась с последующим выходом на стабильную, хотя и более низкую величину. То же самое повторилось и при испытаниях второй модели. Причина заключалась в том, что при горизонтальном расположении баллона через заправочно-боевой клапан проходит порция не газообразной, а жидкой углекислоты. При испарении в тракте она дает больший объем газа и соответственно более высокие скорости. По мере расхода уровень жидкости в баллоне опускается до уровня клапана, тут характеристики стрельбы резко дестабилизируются. При дальнейшем опускании уровня жидкости через клапан идет только газ, и параметры стрельбы вновь становятся стабильными.

Чтобы избежать "стрельбы жидкостью", в поздних версиях МЦ-54-газовый баллон заметно опустился ниже боевого клапана. Правда, в результате изменилась балансировка оружия. При малых колебаниях руки колебания ствола пистолета стали больше. В конце концов нашли компромиссное решение - баллон занял промежуточное положение.

Со "стрельбой жидкостью столкнулись и западные конструкторы. Чтобы справиться с этой проблемой, они предусмотрели дополнительные камеры в газовом тракте, а в некоторых пистолетах вообще установили вертикальные подствольные короткие и широкие "груши" ("Фейнверкбау" С55 и С25, "Вальтер" СРМ-1).

Сейчас при начальной скорости 135 м/с стандартный баллон обеспечивает моделям МЦ-54-2 и МЦ-54-3 не менее 150 полноценных выстрелов, а увеличенный - не менее 250. как и в случае МЦ 50, для стрельбы из этих пистолетов при необходимости можно использовать отечественные сифонные, баллончики. При этом количество выстрелов сокращается до 80. Обычно использует два баллончика. В принципе ложно пользоваться и одним, но тогда вместо второго нужно поместить имитатор, чтобы не возникало дополнительных проблем с балансировкой. Для одновременного прокалывания баллончиков, обращенных горловинами друг к другу, при поджатии торцевой гайки применяется обоюдоострая проставка.

Взведение ударно-спускового механизма (усилие взвода не более 2 кг) осуществляется поворотом вверх рычажка, расположенного слева. При обратном движении этого рычажка связанный с ним затвор досылает пулю в казенник. О форме досылателя и о казеннике нужно сказать особо. Досылатель - цилиндрический, а у самого конца, соприкасающегося с пулей, имеет четыре продольных выреза. Напротив этих вырезов в казеннике есть отверстия, ведущие в кольцевую камеру, в которую, собственно, сначала и поступает газ. Это позволяет увеличить поверхность теплообмена углекислого газа с окружающей средой (через металл) и тем дополнительно повысить его температуру и давление.

Ударно-спусковой механизм имеет весьма удачную конструкцию. Во-первых, она позволяет регулировать начальную скорость пули за счет изменения количества газа, подаваемого на клапана. Во вторых, спортсмен может провести "тренировочный" спуск без расхода газа. Наконец, механизм можно отрегулировать на сухой спуск, когда изменения усилия на спусковом крючке не требуется, или на спуск с "предупреждением" когда усилие в конце хода крючка резко возрастает; диапазон прилагаемого усилия колеблется от 0,46 до 1кг. Кроме того, можно изменять длину хода крючка (от 0,1 до 1мм) и его положение. У иностранных пистолетов для регулировки ударно-спускового механизма зачастую требуется почти полная разборка оружия, а у МЦ-54-3 механизм смонтирован на отдельной рамке, которая легко отделяется при неполной разборке.

Ствол длинной 270мм заканчивается надульником, который служит основанием для перемещаемой мушки. Длинна прицельной линии может меняться в диапазоне от 300 до 360мм. Вес пистолета не превышает 1,2кг. Сегодня из МЦ-54-2 и МЦ-54-3 стреляют спортсмены ЦСКА.

Для скоростной стрельбы МЦ-470-2

На второй Московской международной оружейной выставке (1998) среди боевого, служебного, охотничьего оружия ЦКИБ обращает на себя внимание газобаллонный пистолет необычно малой длинны МЦ-470-2 образец, специально разработанный для скоростной стрельбы на дистанции 10м.

Скоростная стрельба на 25м из произвольного малокалиберного пистолета (раньше по пяти быстро появляющимся мишеням, теперь по пяти круглым) уже давно входит в программу стрелковых соревнований. В начале 90-х годов возникла идея добавить подобную скоростную стрельбу к традиционным пневматическим дисциплинам. Здесь те же пять круглых мишеней, правда, меньшего диаметра, располагаются на дистанции 10м.

Малое время, отведенное на поражение цели, потребовало разработать пятизарядный пневматический пистолет с очень высокой надежностью автоматики. Самозарядные пружинно-поршневые и газобаллонные образцы для любительской стрельбы имеют механический привод перезаряжания.

В спортивных пистолетах фирмы-изготовители единодушно решили делать газовый привод, когда углекислый газ не только метает пулю, но и еще обеспечивает работу автоматики. В иностранных моделях ("Фейнверкбау" С5 и С55, "Штейр" LP5) использован принцип параллельной работы с разделением газового потока на две части в казенник к пуле и к специальному поршню, связанному с механизмом пистолета.

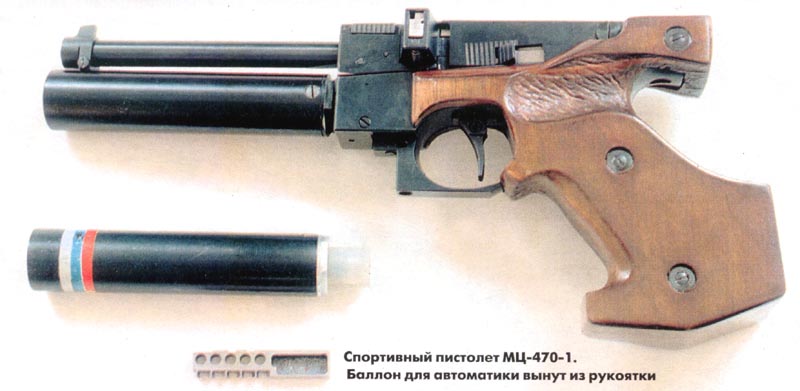

МЦ-470-1

Тульские конструкторы Л.Л.Куликов, А.Д.Костиков и И.А.Юрбушин пошли другим путем, и в первой модели - МЦ-470-1 - установили два баллона с углекислотой. Из подствольного газ расходовался собственно на метание пуль, а из размещенного в рукоятке на подготовку оружия к следующему выстрелу. При создании последней модели М Ц-470-2 от баллона в рукоятке отказались, но вместо схемы с разделением потоков использовали последовательную схему. Сначала газ приводит в действие детали автоматики и только потом направляется в ствол к пуле. Стабильность работы не хуже, чем в предыдущем случае - правда, по вполне очевидной причине, количество полноценных выстрелов меньше (около 120).

Свинцовые матчевые пули калибра 4,5 мм размещаются в кассетном магазине, имеющем пять изолированных камор и перемещающемся при стрельбе горизонтально, перпендикулярно оси ствола. При длине последнего пистолет развивал начальную скорость 120м/с.

Иностранные конструкторы, создавая LP5, FWB C5 и FWB C55, исходили из габаритов стандартного пневматического пистолета (420х200х50 мм), но несколько изменили усилие спуска (стандарт предполагает величину не менее 400 г, а у FWB C55, например, допускается регулировка в интервале от 200 до 600 г). Габариты МЦ 470 более соответствуют требованиям, предъявляемым в скоростной стрельбе из произвольного малокалиберного пистолета (300х150х50 мм), в том числе и по усилию спуска - 50 - 100 г. При минимальных изменениях в ударно-спусковом механизме можно перейти к диапазону усилий спуска 450 - 800 г, характерному для стандартного пистолета.

На сегодняшний день скоростная стрельба официально не включена в программу соревнований по стрельбе из пневматического оружия. Однако во многих странах мира уже есть клубы, где такие соревнования проводятся среди непрофессионалов. Подобные клубы стали появляться и в нашей стране, причем для их оснащения создатели обращаются не только к иностранным образцам, но и к отечественному МЦ-470.

Хочется надеяться, что к моменту официального признания скоростной стрельбы наш пистолет приобретет достаточную популярность и займет достойное место среди используемых для этого образцов.


Часть III

Продолжаем рассказ о пневматическом оружии, разработанном в тульском Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия. В № 3 и 4 за 1999 г. мы познакомили читателей с высококлассными спортивными пистолетами. Теперь речь пойдет о наиболее интересных конструкциях винтовок калибра 4,5 мм.

ПРУЖИННО-ПОРШНЕВЫЕ СИСТЕМЫ

МЦ60-1

Создание первой пружинно-поршневой винтовки в ЦКИБ относится к 1964 г. Разработанная Р.В.Заморевым и получившая индекс МЦ60-1, она предназначалась для первичной подготовки спортсменов, что определило некоторые специфические подходы к конструкции. Каждый, кто стрелял лежа из винтовки со взводом стволом (в просторечии «переломки»), знает, что для ее перезаряжания, хочешь не хочешь, а надо повернуться на бок - на 90 градусов, а то и больше, и потом снова занимать правильное положение для стрельбы. Взвод боковым рычагом существенно повышает удобство пользования оружием, но и тут некоторая «неловкость»/ все же остается. Чтобы сделать перезаряжание максимально удобным, в МЦ60-1 рычаг взвода расположили на правой стороне ствольной коробки и сделали его поворачивающимся не вбок, а вверх - назад. Ось вращения находится в приливе спусковой скобы (кстати, из за этого прилива 60-я модель похожа на магазинную винтовку под малокалиберный патрон). При отводе рычага в заднее положение назад отходят воздушный цилиндр с поршнем и скрытая в ложе планка с пазом - копиром, в который вставлен штифт выдвигающегося вверх - пулеприемника. Такие пулеприемники сейчас можно встретить у испанских винтовок «Эль-Гамо» CF-20 и CF-30F. При обратном движении рычага взвода пулеприемник опускается, так что пуля оказывается на линии канала ствола, а движущийся вперед воздушный цилиндр своим досылателем выталкивает пулю в казенник. Досылатель сделан полым, по его осевому каналу воздух перепускается из цилиндра в ствол.

На МЦ60-1 установлен простой диоптрический прицел, уложи нет никаких приспособлений для подгонки под индивидуальные физические особенности стрелка. При общей длине 1100 мм и длине ствола 410 мм винтовка весит 4,9 кг. Для «плинкера» многовато, но для спортивного оружия вполне нормально.

Разработка этой винтовки стала своеобразной вехой, поскольку именно для нее в ЦКИБ СОО было начато изготовление собственных стволов калибра 4,5 мм (на самом первом, макетном образце был установлен ствол от чешской винтовки).

Активное использование в 70-х гг. на соревнованиях самых разных уровней пружинно-поршневых сбалансированных винтовок побудило начать разработку отечественной модели, которая стреляла бы без отдачи. Влияние отдачи на точность стрельбы уже обсуждалось в одной из предыдущих статей (см. №3'99).

Добавлю только, что, работая над винтовкой, туляки всерьез учитывали наличие патента фирмы «Файнверкбау» на схему, реализованную в ее моделях FWB 300 и FWB 65. И если при разработке отечественного сбалансированного пистолета МЦ51 им удалось найти принципиально новую компоновку с размещением воздушного цилиндра в рукоятке, то в случае винтовки поршневую группу (да простят мне читатели этот совсем не оружейный термин) особо некуда было переносить, так что круг возможных решений был более узким.

МЦ69-1

Появившаяся в 1977 г. сбалансированная МЦ69-1 (разработчики — В.А.Масленников и Н.С.Рыжов) отличается от немецких «Файнов» неподвижными стволом и ствольной коробкой. Подвижными узлами являются, естественно, поршень и два концентрических цилиндра, причем собственно воздушным цилиндром служит внутренний, а наружный представляет собой трубу с окном для заряжания. При отводе бокового рычага взвода в заднее положение поршень и внутренний цилиндр перемешаются назад, а наружный цилиндр - вперед. Пуля в казенник вставляется рукой через совместившиеся в этот момент окна в ствольной коробке и наружном цилиндре. При обратном движении рычага внутренний цилиндр перемещается вперед, полый досылатель на его торце проталкивает пулю дальше и замыкает ствол.

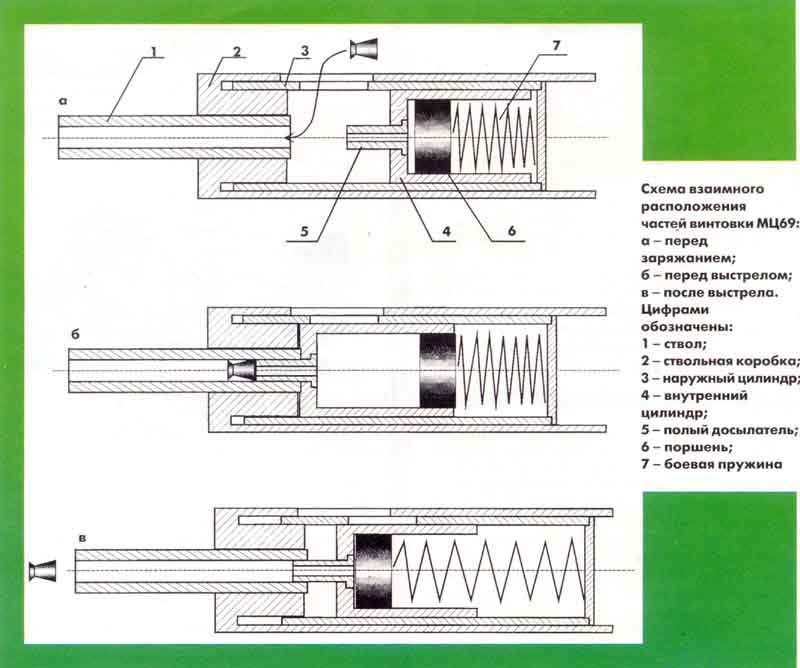

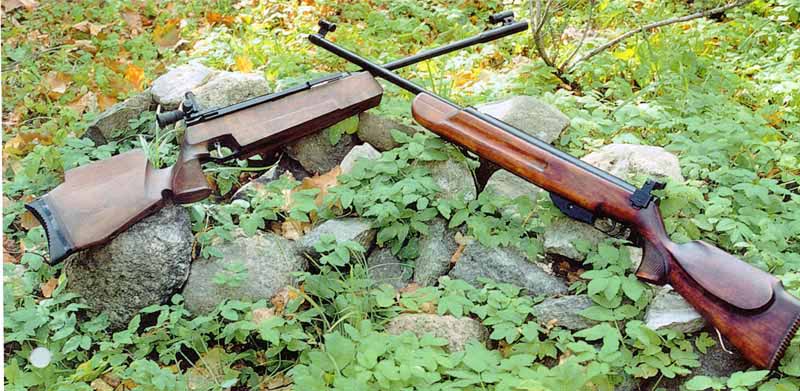

Пружинно-поршневые винтовки МЦ-118 (слева) и МЦ-60-1 (справа)

При выстреле поршень движется вперед, оба цилиндра - назад (примерно на 10 мм), и центр масс оружия при этом практически не смещается. Несмотря на вкладывание пули в ствол рукой, при такой схеме досылатель совершенно необходим, поскольку при отходе внутреннего цилиндра назад между его передней стенкой и задней стенкой казенника образуется большое «паразитное» пространство, куда мог бы уходить воздух, вытесняемый поршнем, если его принудительно не направлять непосредственно в ствол. Правда, досылатель создает дополнительные проблемы. Во-первых, при его отходе вместе с цилиндрами назад увеличивается так называемое запульное пространство, отчего соответственно падает давление и несколько снижается начальная скорость, которая в среднем составляет 130 м/с. Вторая проблема связана с нежелательным механическим воздействием на пулю, возникающим всякий раз при замыкании ствола. Говорили, что «досылатель беспокоит пулю»...

МЦ118

На базе МЦ69 в 1984 г. была создана более совершенная винтовка, получившая индекс МЦ118 (конструкторы А.П.Марчев и Н.С.Рыжов). От предшественницы ее отличает отсутствие досылателя. Казенная часть ствола удлинена и выполнена в виде выступающей в ствольную коробку трубки, по которой при выстреле скользит передняя стенка воздушного (внутреннего) цилиндра. В ходе испытаний было замечено, что перемещение воздушного цилиндра назад на 10—12 мм при неподвижном стволе вызывает так называемую потерю объема, однако это явление меньше влияет на боевые характеристики, чем отход досылателя назад в МЦ69. Для компенсации потери пришлось повысить давление воздуха за счет более мощной пружины (фактически двух пружин, расположенных одна в другой). Еще одно отличие от МЦ69- рычаг взвода при выстреле отходит назад вместе с цилиндрами, увеличивая массу подвижных частей.

При общей одинаковой длине обоих сбалансированных образцов 1060 мм длина ствола у МЦ118 увеличена до 455 мм (против 385 у МЦ69). Масса обеих винтовок чуть меньше 5 кг. Регулировки предусматривают изменение усилия спуска, длины рабочего хода спускового крючка, положения затыльника приклада по высоте и положения опоры щеки в двух направлениях.

МЦ118 послужила основой для создания МЦ119 - винтовки для стрельбы по движущимся мишеням. Она имеет несколько большую массу и снабжена оптическим прицелом вместо диоптрического. Характерная особенность оптики -наличие в поле зрения двух вертикальных прицельных марок, в просторечии называемых «пеньками», вместо традиционного перекрестья. Прицел крепится к винтовке с помощью двух специальных, характерных только для спортивного оружия кронштейнов, позволяющих перемещать трубу относительно ствольной коробки вверх-вниз и вправо-влево. Это, вместе с регулировками в прикладе и спусковом механизме, составляет целый комплекс средств, позволяющих наилучшим образом настроить оружие под индивидуальные особенности стрелка.

МЦ134

Еще одна интересная модель — МЦ134 явилась попыткой создать на базе узлов МЦ118 простую и удобную в обращении винтовку для начального обучения стрельбе в школах — фактически альтернативу повсеместно распространенным ^ «переломкам» семейства ИЖ-38. От МЦ118 она получила рычаг взвода, боевую пружину, внутренний цилиндр. Поскольку для школьной винтовки не было смысла делать сбалансированную схему, наружный цилиндр стал неподвижным, превратившись в ствольную коробку, к которой жестко прикреплен ствол, укоротившийся до 385 мм. Пуля в казенник вставляется рукой после отведения поршня и воздушного цилиндра (бывшего внутреннего) в заднее положение. После перевода рычага и цилиндра в переднее положение о нахождении оружия на боевом взводе свидетельствует зубчатый хвостовик поршня, выступающий из торца ствольной коробки. При обучении детей эта мера отнюдь не лишняя.

МЦ-134 Рычаг взвода в промежуточном положении

На юных стрелков рассчитана еще одна особенность этой винтовки — прямая длинная спица круглого сечения вместо фигурного спускового крючка. При выраженной пистолетной рукоятке и небольшом усилии спуска это оказалось достаточно удобным для детей с разными размерами кисти (впрочем, для взрослых тоже). В целом получился легкий (2,77 кг), компактный (общая длина 925 мм) и удобный образец, который должен был участвовать в конкурсе на лучшую пневматическую винтовку для школ вместе с разработками Е.Л. Хайдурова и конструкторов Ижевского механического завода. К сожалению, конкурс так и не состоялся, и М Ц 134 существует сейчас... в двух экземплярах.

МЦ62-1

Читатели могли заметить, что практически все описанные модели ЦКИБовских пневматических пистолетов и винтовок предназначены либо для различных стадий подготовки стрелков, либо собственно для соревнований. Однако рассказ о пружинно - поршневых пневматиках ЦКИБа был бы неполным без упоминания о промысловой винтовке МЦ62-1, разработанной для охоты на мелкую дичь на дистанциях до 25 м. Достаточно специфичная для отечественных «духовушек» область применения выдвинула целый комплекс требований, среди которых — повышенная дульная энергия, высокая кучность боя, работоспособность в интервале температур от -50 до +50 градусов, по возможности защита узлов и деталей от попадания грязи и посторонних предметов, удобство обращения в полевых условиях, многозарядность.

Для достижения повышенных дульных энергий конструктор В.А.Масленников использовал воздушный цилиндр большего по сравнению со спортивными моделями диаметра. Отечественные пули с плоской головной частью Д Ц и ДН, а также аналогичные импортные «вадкаттеры» фирмы RWS на расстоянии 2,5 м от дульного среза имели скорость 189 - 192 м/с, что при средней массе этих пуль 0,5 г соответствует кинетической энергии 8,9 — 9,2 Дж. Легкие пули-«колпачки», называемые у нас «Дьябло-1», разгонялись соответственно до 250 м/с (8,3 Дж). Такие показатели соответствуют требованиям, предъявляемым к охотничьей пневматике за рубежом.

Чтобы повысить точность боя на увеличенных дистанциях, винтовку выполнили по сбалансированной схеме с одним подвижным цилиндром. При стрельбе пулями ДЦ на расстоянии 25 м из положения сидя с упора поперечник рассеивания составил 29 мм, при жестком закреплении оружия за ствол — 18,5 мм.

Пули подаются в ствол из 5-за-рядного кассетного магазина полым досылателем, закрепленным на передней стенке воздушного цилиндра при движении последнего вперед (аналогично осуществляется подача в МЦ60-1). Приемник магазина расположен с правой стороны ствольной коробки. Чтобы облегчить переноску снаряженных магазинов, в прикладе предусмотрен оригинальный откидывающийся контейнер. Минимальное количество отверстий в ствольной коробке (фактически только продольный паз для тяги рычага взвода) существенно уменьшает вероятность загрязнения механизмов винтовки, что немаловажно в тяжелых полевых условиях. Кроме открытого, на МЦ62-1 установлен и оптический прицел.

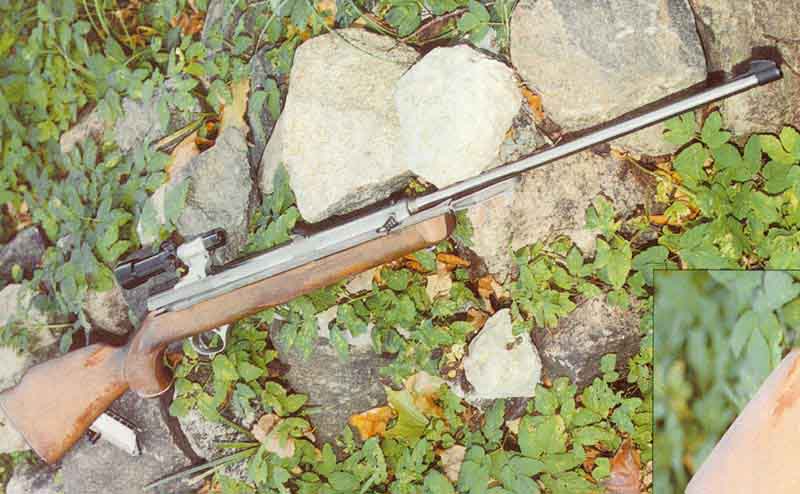

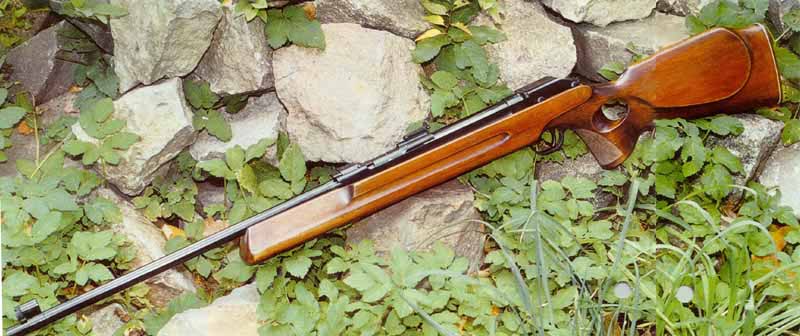

МЦ-62-1

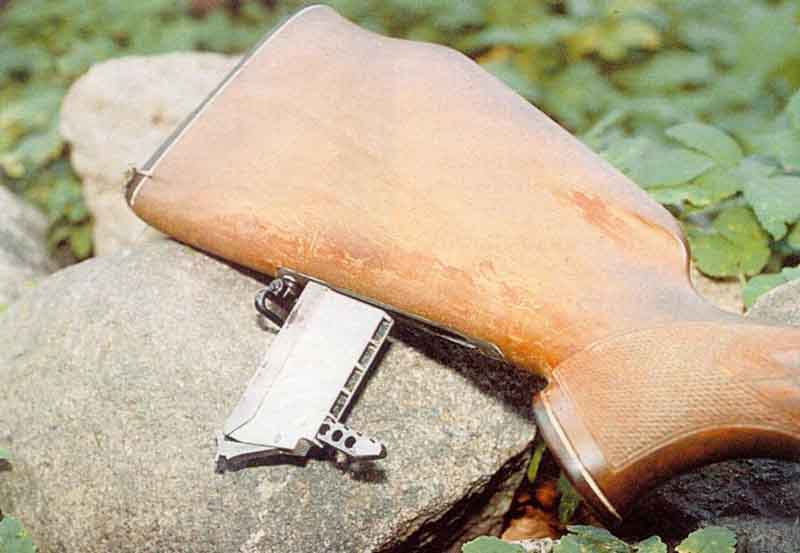

Контейнер для магазина в прикладе МЦ62-1

Предохранительные устройства включают перехватыватель поршня, механизм промежуточной фиксации рычага взведения, автоматический предохранитель шептала и ручной предохранитель, кнопка которого находится в передней части спусковой скобы. В передней части цевья и на прикладе имеются антабки для ремня.

В 80-х гг. МЦ62-1 проходила испытания в заповеднике «Дунайские плавни» и получила положительные отзывы, но вскоре попала под повсеместный запрет на охоту с пневматическим оружием. Действующий сейчас закон «Об оружии» разрешил оборот на территории России охотничьего пневматического оружия с дульной энергией до 25 Дж, и для тульской винтовки вроде бы открывается неплохая перспектива, тем более, что она лучше приспособлена к реальной охоте, чем ее иностранные конкуренты - хотя и имеющие более высокие дульные скорости и энергии, но в подавляющем большинстве представляющие собой однозарядные образцы со взводом стволом, к которым не так-то просто прикрепить ремень. Правда, есть одно «но».

Когда разрабатывалась МЦ62-1, в стране был весьма узкий выбор пуль калибра 4,5 мм — в основном отечественные «дьявольские колпачки» и ДЦ, все длиной не более 5,5 мм. Магазин винтовки был сделан именно под этот размер, и как ни старайся, по настоящему охотничьи пули со сферической и МЦ66. Хорошо видны несъемный барабан с досылателем, рукоятка взвода конической головной частью (зарубежного, а сейчас и отечественного производства) разместить в нем нельзя. То есть вставить то пулю можно, но за габариты будет выступать либо носик, либо юбка, при этом о надежном перезаряжании можно забыть (это очень хорошо знают владельцы многозарядных ИЖ-61 и ИЖ-60М). Если толщину магазина увеличить хотя бы до 9,5 мм, то винтовку можно будет заряжать не только всеми видами свинцовых пуль, но и полуоболочечными пулями со стальным сердечником типа D&S Special Magnum, и тогда «вторая жизнь» МЦ62-1 станет более реальной.

КОМПРЕССИОННЫЕ СИСТЕМЫ

Строго говоря, в мировой практике (в первую очередь в англоязычных странах) компрессионные системы принято делить на три класса, названия которых можно перевести на русский как пневматика одноразовой, многоразовой и предварительной накачки. Поскольку в нашей с I pane .то недавнего времени выпускалось пневматическое оружие только первого типа, то распространение получил обобщенный термин «компрессионное оружие» без указания конкретного способа создания необходимого давления. Для спортивного оружия это, в общем, было приемлемо, ибо в нем многоразовая накачка не используется вообще, а матчевые модели, работающие на воздухе, предварительно сжатом до 200 атм. в баллоне большого объема, появились не так давно.

МЦ67

Работы по созданию пневматической компрессионной винтовки в ЦКИБ начались довольно рано -во второй половине 60-х гг., когда внимание конструкторов пневматики во всем мире было сконцентрировано главным образом на совершенствовании пружинно-поршневых систем. Первым таким образцом стала винтовка МЦ67 (И.А. Горбуш и н). Воздух в ней сжимается с помощью длинного сдвоенного рычага, поворачивающегося вверх-назад. Пуля попадает в ствол через крановый затвор, рукоятка которого в верхнем положении (положении для заряжания) перекрывает линию прицеливания, сообщая стрелку, что хотя нажать на спусковой крючок и можно, но это крайне нежелательно. Общая длина винтовки — 1080 мм, длина ствола большая — 510 мм. Простейший диоптрический прицел установлен очень неудачно — в передней части ствольной коробки, там, где обычно ставят прицел с открытым целиком. Вообще эта модель предназначалась прежде всего для отработки основных узлов и механизмов компрессионного оружия, о чем свидетельствует буква «э» в полном обозначении образца, показанного на фотографии.

МЦ67-2Э

Рассказывая в предыдущих статьях о компрессионных пистолетах, мы упомянули о серьезной проблеме, связанной вообще с этими системами, а именно — о большом усилии, прикладываемом к рычагу взвода для сжатия воздуха. Более подробное изучение вопроса показало, что проблема действительно серьезная; недаром, добиваясь уменьшения усилия на доли килограмма - чаще всего за счет изменения формы самого рычага и его рукоятки, - западные фирмы преподносят подобные меры, как великие достижения.

МЦ372

Между тем, мало кому известно, что наши конструкторы смогли далеко продвинуться в решении этого вопроса, изменив сам подход к нему. Обычно в компрессионном оружии первое движение рычага (чаще всего вперед-вбок) происходит свободно, зато во время второго, которым, собственно, сжимается воздух, уже приходится упираться изо всех сил. Разложив усилие взвода на оба полуцикла, можно существенно облегчить подготовку оружия к стрельбе. Именно эта идея была реализована Ю.И.Березиным и А.М.Скворцовым в одной из последних ЦКИБовских пневматических винтовок - МЦ372 (1990). В ней при отведении рычага вперед с усилием 2 кг стрелок сжимает связанную с воздушным поршнем пружину. При обратном движении она освобождается и помогает сжать воздух, уменьшая нагрузку на мышцы руки с 8 до 6 кг. Для сравнения: у винтовки «Файнверкбау» 601 это усилие равно 8,7 кг, у «Дианы» 100 - 8, у «Аншютца» 2002 - 7,5, у «Файнверкбау» 602 и «Штейра» LG 1 - 7,2 кг.

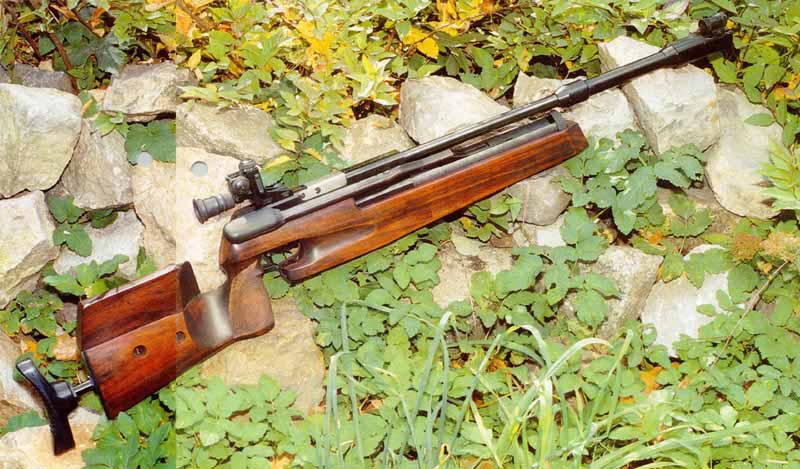

МЦ372

Давление в камере сжатия у МЦ372 составляет 70 атм., что обеспечивает дульную скорость 160— 170 м/с. В серии из 10 выстрелов на дистанции 10 м для пуль матчевого типа была получена кучность 1,5—3 мм.

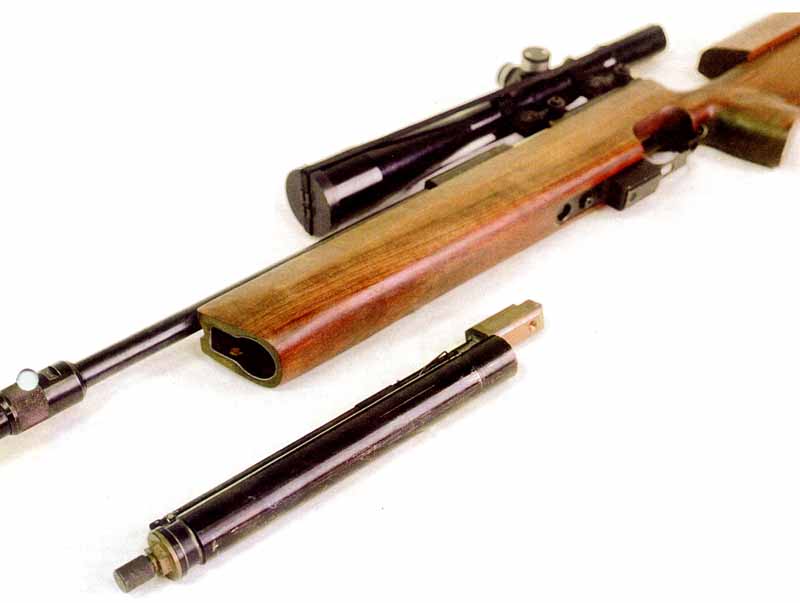

Непосредственный доступ к казеннику для заряжания обеспечивается автоматическим отходом продольно-скользящего затвора назад при повороте рычага взвода вперед. Для закрывания ствола достаточно нажать вниз на подпружиненную защелку, связанную тягой с затвором. Как и во многих зарубежных моделях, выпускное отверстие воздушного клапана находится непосредственно под срезом казенника, подача воздуха к пуле осуществляется через Г-образный перепускной канал в передней части затвора. Без выстрела повторно взвести винтовку нельзя.

Ствол длиной всего 380 мм не связан с цевьем и расположенным в нем боевым компрессором, а закреплен винтами в приливе ствольной коробки. Если эти винты отвернуть, то можно либо заменить ствол, либо, слегка подвинув его, восстановить обтюрацию на стыке казенника и затвора. Винтовка снабжается надульником, который крепится с помощью разрезной муфты и «формально» увеличивает длину ствола до 600 мм (хотя при этом длина нарезной части не изменяется).

МЦ372 имеет диоптрический прицел со сменными цветными мушками. Несмотря на изрядный вес (5,4 кг), она очень прикладиста, чему в немалой степени способствует необычный обрезиненный затыльник, соединяемый с прикладом всего одним толстым стержнем с шаровым шарниром. Кроме затыльника, регулируемым элементом является подъемная опора для щеки.

ГАЗОБАЛЛОННЫЕ СИСТЕМЫ МЦ66

Если придерживаться хронологии, то сначала следует рассказать о самозарядной винтовке МЦ66 (разработчик - Р.В.Заморев), которая была создана в 1966 г. и предназначалась для начального обучения стрельбе в школах, для тиров ДОСААФ, а также неофициальных соревнований по скоростной стрельбе. При беглом осмотре этой модели невозможно найти традиционные признаки оружия данного типа в виде поджимных винтов для одноразовых баллончиков или крышек баллонов повышенной емкости. Емкость для углекислоты - три соединенных друг с другом резервуара - встроена в приклад. Отверстие заправочного клапана находится в затыльнике приклада. Для использования винтовки в стационарных тирах предусмотрена возможность питания газом от большого баллона через гибкую подводку.

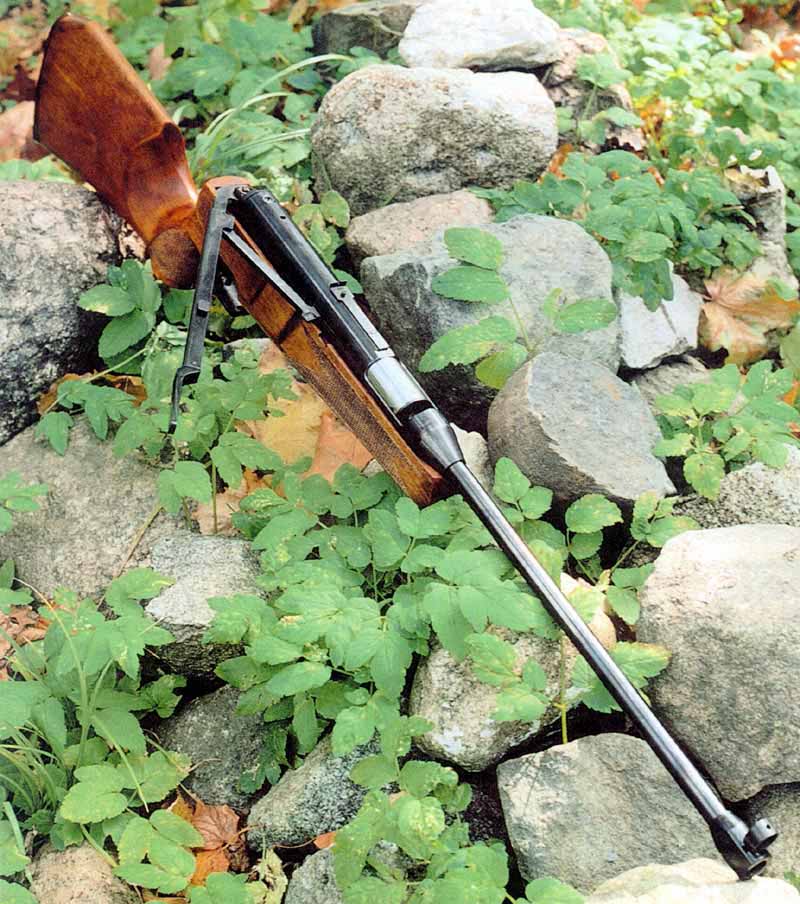

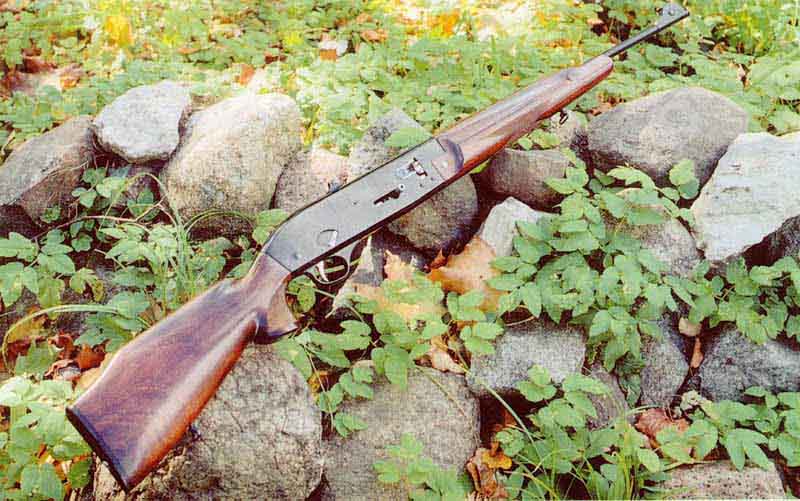

МЦ66. Хорошо видны несъемный барабан с досылателем, рукоятка взвода и флажок предохранителя.

Пули размещаются в десятизарядном несъемном барабане. При заряжании он проворачивается вручную, для удобства досылания пуль в каморы предусмотрен подпружиненный досылатель. Для первого выстрела нужно отвести рукоятку взвода назад, при этом поворачивается барабан и взводится ударно-спусковой механизм. При последующих выстрелах все элементы автоматики работают за счет давления углекислоты, так что стрелку остается только нажимать на спусковой крючок. Флажок предохранителя находится на правой стороне ствольной коробки. Для регулировки подачи газа есть специальный клапан. Если винтовка не подключена к стационарному источнику газа, то его запаса во встроенных резервуарах хватает примерно на 100 выстрелов. Ствол длиной 520 мм сообщает пулям начальную скорость 150 - 160 м/с.

Прицельные приспособления представляют собой неподвижный диоптр и подвижную мушку, перемещением которой, собственно, и осуществляется приведение оружия к нормальному бою.

Описанные выше действия при стрельбе из МЦ66, во многом похожи на действия при стрельбе из боевого оружия. В сочетании с небольшими весом (2,75 кг) и длиной (1040 мм) это сделало винтовку весьма привлекательным оружием, тем более, что специально для нее была сделана секционная мишенная установка ПЦ27, допускающая одновременную стрельбу по ней из двух «стволов» (так называемую дуэльную стрельбу). Обе секции установки включают по пять падающих мишеней со сменными «яблочками» двух разных диаметров. Отклонение красной стрелки от вертикали в сторону одной из секций указывает, что в ней все мишени поражены раньше, чем в другой. При желании мишени можно подсветить. При транспортировке ПЦ27 укладывается в компактный контейнер весом около 10 кг.

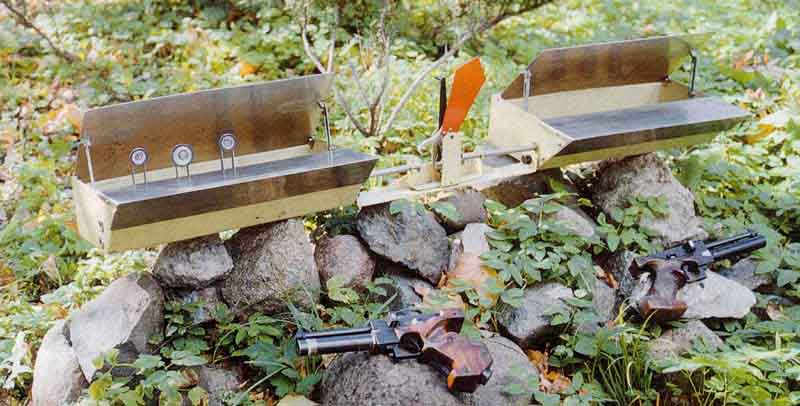

Мишенная установка ПЦ27. В правой секции цели поражены раньше.

Первые демонстрации этого стрелкового тренажера в ДОСААФ заслуженно вызвали самые благоприятные отзывы. Правда, энтузиазм достаточно быстро угас, поскольку для стрельбы из ПЦ27 необходимо иметь углекислоту в достаточном количестве, причем в больших емкостях, а не в сифонных баллончиках. И до недавнего времени казалось, что комплекс навсегда останется в техническом кабинете ЦКИБ. Однако возникновение в стране стрелковых клубов, оснащаемых газобаллонными многозарядными пистолетами (о чем наш журнал уже упоминал), позволяет надеяться, что востребованной окажется хотя бы мишенная установка, тем более, что первые движения в этом направлении уже наметились.

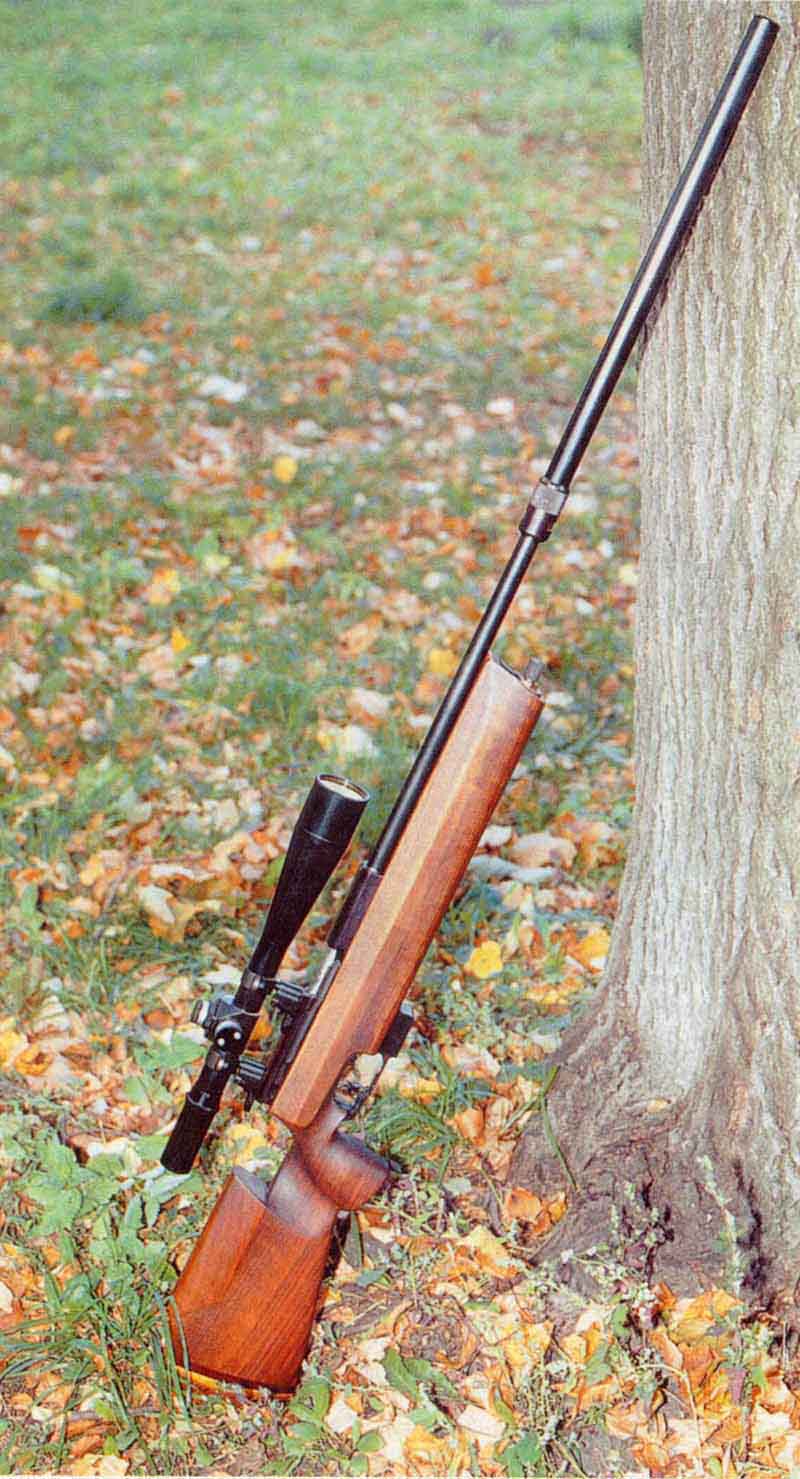

МЦ-371

Активная разработка газобаллонных систем в ЦКИБ в середине 80-х гг. была связана с созданием не только матчевых пистолетов. В 1987 г. появилась произвольная винтовка для стрельбы по движущейся мишени MЦ-371 (конструктор Н. И. Елисеев). Эта модель имеет классическую компоновку с размещением баллона с углекислотой под стволом в цевье. Баллон съемный, чтобы его извлечь, достаточно отвернуть всего один винт перед спусковой скобой. Заправочный и боевой клапаны находятся по разные стороны цилиндрической емкости, в которую, в отличие от пистолетов, нельзя вставлять 8- или 12-граммовые баллончики. Боевой клапан изготовлен из бронзы для улучшения теплообмена с окружающей средой и дополнительного, пусть и небольшого, повышения давления газа перед выстрелом. Установлен он с большим смещением относительно продольной оси баллона для предотвращения «стрельбы жидкой углекислотой», доставившей столько проблем при создании серии пистолетов МЦ54. Еще одна интересная особенность - трубчатые весы-безмен, прикрепленные к верхней части баллона и предназначенные для грубой оценки количества имеющегося в нем газа. Полная заправка обеспечивает от 400 до 500 выстрелов.

Газобаллонная МЦ371 без надульника

Для открывания и закрывания затвора служит рычаг, расположенный с правой стороны. Одновременно с отходом затвора назад взводится ударник. При выстреле после открывания боевого клапана углекислый газ подается к пуле через перепускной канал в затворе — также, как в МЦ-372.

МЦ371. Баллон отсоединен

МЦ-371 имеет короткий ствол длиной 430 мм, на который можно установить460-мм надульник, из-за значительной длины чаще называемый фальшстволом. Благодаря цанговому креплению, его можно, смещать вдоль основного ствола, добиваясь оптимального момента инерции при сопровождении движущейся цели.

Устройство спускового механизма допускает регулировку усилия спуска, длины хода спуска и положения крючка относительно всех трех осей. На винтовке установлен оптический прицел, подобный прицелу на МЦ119, на таких же кронштейнах.

К сожалению, судьба МЦ-371, как, впрочем, и МЦ-372, сложилась весьма неудачно. Первые образцы так и остались единичными. Из 35 заказанных компрессионных винтовок не была изготовлена ни одна. И все же заканчивать обзор тульского пневматического оружия на столь грустной ноте не хочется. Накопленный в ЦКИБ потенциал технических решений может с успехом реализоваться в оружии для любителей, которых в стране очень много и которые готовы выложить приличную сумму за действительно качественное отечественное оружие. Перспективной сферой применения описанных образцов с маркой МЦ мог бы стать пневматический спортинг, первые попытки организации которого предпринимаются в нашей северной столице. Так что немного оптимизма не помешает.

Автор выражает глубокую благодарность В. Н. Денисову, А.Н.Китову, А.Д.Костикову и А.А. Найденову за большую помощь в подготовке материалов по этой теме.

Владимир Лопатин
