Особенности укладки ствола на ложу. Как уложить ствольную коробку винтовки на ложе

Особенности укладки ствола на ложу.
Как уложить ствольную коробку винтовки на ложе

Ложа винтовки или карабина является одной из основных частей оружия, как огнестрельного, так и пневматического. Ложе предназначено направлять оружие на цель и используется для удобства обращения с оружием. Ее цель - соединить все его части и механизмы в единое целое. Конструкция ложи должно обеспечить удобство обращения с оружием при стрельбе, уменьшить силу отдачи при выстреле на стрелка. Выполняя эти требования, вы создаете конструктивное и физический комфорт ствола на ложе.

Особенности укладки ствола на ложу. Как уложить ствольную коробку винтовки на ложе

При выстреле происходит резкий удар стволом и его винтами по ложе в направлении, противоположном вылету пули. Качество (однообразие) вылета пули зависит от того, как отреагирует ложа на этот удар и насколько реакция эта однообразна. Для того чтобы сделать эту реакцию как можно однообразней, на ложу делают специальную укладку, которая, вступая в контакт с основанием ствольной коробки, обеспечивает это однообразие. Часто эту укладку делают из специальной мастики, которая затвердевая, полностью повторяет "рисунок" ствольной коробки в него входящий. А иногда для укладки ружейного ствола применяют мягкие свинцовые очень тонкие пластины, которые тоже "утаптываются" ребрами ствольной коробки (см. рисунок ниже) при затяжке ствола - при прикручивании ствола к ложи. Материал для изготовления ложи должен быть легким, прочным и негигроскопичным материалом. Раньше ложа изготавливалась только из дерева, а в последние десять лет для ее изготовления стали применять, пластик и алюминий.

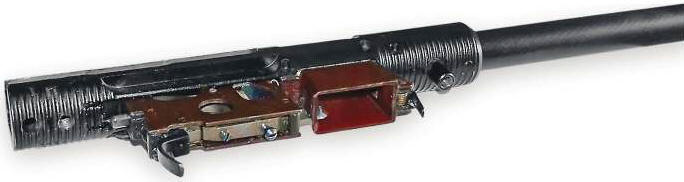

Ствольная коробка у винтовки «Биатлон-7-2». Особенности укладки ствола на ложу
Ствольная коробка у винтовки «Биатлон-7-2», вид снизу

Ошибки при укладке ствола на ложу

При ошибке в укладке или неправильной посадке ствола на эту укладку образуются местные несимметричные прилегания (касания), приводящие к изменению в рассчитанном напряжении ствола, что увеличивает его колебания и как следствие приводит к непредсказуемому разбросу. Первые признаки увеличения рассеивания (если нет сомнений в качестве боеприпасов) говорят о необходимости проверки правильности укладки ствола, поскольку любая ложа, из какого бы сорта дерева она ни была бы сделана, при длительной эксплуатации подвержена короблению и поводке (особенно ложи, изготовленные из косослойного дерева).

Специалисты и оружейные мастера считают, что место на ложе оружия, находящееся под ствольной коробкой, имеет решающее значение, чтобы ложе "не повело" от нагрузки при затягивании ствольных винтов сильно сказывается на кучности боя так называемое «коромысло», выпуклость на ложе под ствольной коробкой, которое при затягивании хвостового винта и винта упора приводит к изгибу ствольной коробки, а также боковые смещения ствольной коробки при выстреле, из-за того что ствольная коробка неплотно входит в желоб ложи. Принцип укладки ствола на ложу у оружия различных производителей разный.

Укладка ствола на ложу винтовок «Биатлон» и «Урал»

Например, в конструкции винтовок «Биатлон» и «Урал» посадка (укладка) винтовки на ложу осуществляется нижней цилиндрической поверхностью ствольной коробки, имеющей насечку (см. рис. выше), на плоскость ложи, и прилегание это должно быть плотным. При общей длине ствольной коробки 213 мм укладка осуществляется на две площадки длиной 50 и 37 мм, которые расположены в начале и в конце ствольной коробки в местах соединения винтами. Хотя реально передняя площадка лежит на ложе только где-то 42 мм, а задняя — 36 мм. Средняя часть ствольной коробки висит и в контакт с ложей не вступает. Насечка, расположенная на этих площадках на ствольной коробке у русских и советских винтовок, выполняет функцию нагеля. В данном случае мы рассматривали только работу оружия и абстрагировались от реакции спортсмена на выстрел.
