Конструкторы компании Walther решили оснастить пистолеты и винтовки трехсотой серии (LG300 и LP300) системой XT. Эта система аналогична той, которая установлена и на пневматической винтовке Walther LG300. Что же означает аббревиатура XT и чем порадовала новая модель любителей пневматических пистолетов? Дульный компенсатор (абсорбер) пневматического оружия, предназначен для компенсации «увода» точки прицеливания вверх-вправо при стрельбе, т.е. его еще называют "гаситель отдачи", или система ХТ. Принцип работы абсорбера на Вальтере 300 и Вальтере 400 описан подробно еще здесь...

Винтовка Walther LG300XT Schichtholz первая удачная модель с системой XT

Walther 300 с системой XT (винтовка и пистолет). Обзор системы компенсации выстрела

Перед вами взрыв-схема винтовки Walther LG300 всех моделей, принцип и количество деталей почти не отличается. Кликните мышкой, чтобы открыть схему во весь экран:

Взрыв-схема винтовки Walther LG 300. Вальтеры 300-й серии в разобранном виде

Взрыв-схема винтовки Walther LG 300. Вальтеры 300-й серии в разобранном виде. Кликните по картинке для увеличения

Винтовка Walther LG300XT Schichtholz стала первой среди трехсотых моделей Вальтеров, на которой было применено компенсирующее отдачу устройство ХТ. Как его только не называли: и гаситель отдачи, и супер откатная система, абсорбер, поглотитель отдачи, и т.п. На самом деле это действительно дульный компенсатор. Из физики мы знаем, что в пневматике используются ударные абсорберы (shock absorber), предназначенные для поглощения энергии удара, или отдачи, для быстрой мягкой остановки поршня, детали механизма пневматического оружия. Если в двух словах, то на винтовке Walther LG300XT - ЛГ300ХТ абсорбер (ABSORBER) во время выстрела отбрасывает назад напором воздуха через трубчатый досылатель... Более подробнее читайте в этой статье дальше.

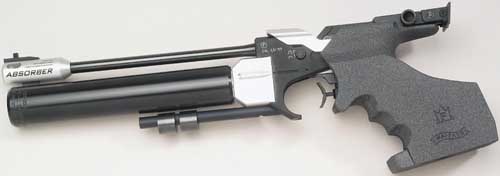

Walther LP300XT (с системой XT)

Walther LP300 с системой XT - описание пистолета и обзор системы компенсации выстрела, Walther LP300XT с системой ХТ

В чем отличие двух на вид одинаковых пистолетов - Walther LP300 Club и Walther LP300XT Protouch 5"D"?

Чернёное серебро и классический дизайн - вот что отличает Walther LP 300 XT от уже хорошо известного пистолета Walther LP 300 Club. Обычно в сегменте пневматического оружия обновление моделей происходит довольно часто. А вот LP300, который выпускается уже более пяти лет, в силу своего «возраста» потребовал ещё и серьёзной технической модернизации. Тем более что речь идёт об изготовителе, который хочет сохранить за собой лидерские позиции на рынке. Компания Walther ныне делает основной упор на смягчении отдачи, или гашении импульса, с помощью антивибрационной системы ХТ. Если чисто внешне, то у Walther LP300 Club нет под резервуаром направляющего стержня для установки грузов, и не такая "навороченная" рукоятка, как у его собрата с системой ХТ. Но стоит отметить, и разницу в цене: пистолет ЛП300 Клаб на 200 Евро дешевле более утяжеленного Walther LP300 XT Protouch 5"D" с системой XT. Во всем остальном они, как братья, и внешне и комплектацией.

Три шага к совершенству

Балансировка в пневматическом оружии с поршневыми системами является первым шагом к высокой точности выстрела. Бытует мнение, что пневматика не имеет отдачи. Однако законы физики опровергают это утверждение, просто стрелок не всегда может её ощутить. Да и воздействие отдачи на стрелка не так уж важно, совсем другое дело - её влияние на изменение угла вылета пули из ствола.

Импульс движения поршня нельзя погасить полностью, но можно существенно замедлить до того момента, пока пуля не окажется снаружи ствола, а затем ещё и защититься от других отрицательных последствий. Специальный надульник не только уменьшает подбрасывание дульной части ствола, но и оптимизирует направление потока воздуха с целью повышения точности, а также функционирует в качестве универсальной опоры мушки.

В чем отличие двух на вид одинаковых пистолетов - Walther LP300 Club и Walther LP300XT Protouch 5"D"

Три форсунки диаметром 1,8 мм, расположенные на верхней стороне ствола, создают реактивный эффект и компенсируют изменение положения ствола при выстреле. Своё реактивное действие они начинают оказывать уже после прохождение пулей в стволе расстояния 120 мм от его казённой части. Подобные форсунки хорошо известны в огнестрельном оружии, прежде всего как очень эффективные газовые отверстия в олимпийских скорострельных пистолетах и как плюющие огнём при проведении соревнований Международной конфедерации практической стрельбы. А в боевом оружии подобные устройства называются дульным тормозом.

Взрыв-схема пистолета Walther LG300 разных моделей, принцип и количество деталей почти не отличается. Кликните мышкой, чтобы открыть схему во весь экран:

Взрыв-схема пистолета Walther LP 300. Вальтеры 300-й серии в разобранном виде. Кликните по картинке для увеличения

Взрыв-схема пистолета Walther LP 300. Вальтеры 300-й серии в разобранном виде. Кликните по картинке для увеличения

В пневматических пистолетах такая конструкция используется давно, хотя в маломощном оружии она неоправданна: устройство поглощает большую часть мощности оружия. Однако, как показали испытания, это мнение достаточно спорное - сравнение начальной скорости пуль в мощном спортивном оружии с открытыми и заклеенными отверстиями даёт в итоге наибольшее различие в скорости - 2 м/с.

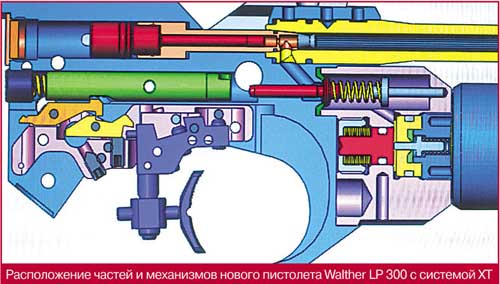

Поглотитель в модели 300 XT (с системой 300ХТ) установлен на компенсаторе, и это нельзя считать самым удачным вариантом. Причём он противодействует импульсу пули уже там, где этот импульс начинает оказывать своё влияние на выстрел.

Пистолет LP 300 тоже имеет поглотитель, или, скорее, уравновешиватель, в виде массы, разгоняющейся против давления пружины. Решение банальное, а посему должно было подвигнуть конструкторов на всевозможные усовершенствования и улучшения.

В чем отличие двух на вид одинаковых пистолетов - Walther LP300 Club и Walther LP300XT Protouch 5"D"

Поглотитель весит целых 20 г (в винтовке - 60 г), и поскольку масса должна поместиться в малом объёме корпуса, конструкторы Walther остановили свой выбор на вольфраме (плотность этого металла равна плотности золота - 19,3 г/см3, то есть в два раза больше плотности железа - 7,86 г/см3). Вольфрамовый поглотитель подаётся вперёд специальным зажимным рычагом и поддерживает пулю в исходном положении. При выстреле он, как поршень, перемещается назад воздухом, компенсируя импульсные силы до момента вылета пули из ствола. На всём пути движения этого компенсатора, равном почти 19 мм, создаётся слабая воздушная подушка, которая оказывает компенсационное воздействие на возникающие при выстреле импульсные силы. В конце своего пути вся масса поглотителя улавливается каучуковой шайбой. При регулировке пистолета следует, однако, избегать остаточного импульса.

При оценке антивибрационной системы XT целесообразнее полагаться на то, от чего, в конечном счёте, зависит результат стрельбы, - на собственные ощущения. Здесь придётся согласиться, что стрелковая характеристика по сравнению с моделями без поглотителя приближается к рекламному слогану Walther: «LP300XT при выстреле лежит в руке абсолютно спокойно».

При взводе поглотитель не оказывает ощутимого воздействия. Однако можно было бы не воздействовать на рукоятку из конечного положения, так как иначе при наклонённом пистолете вложенная пуля Diabolo может вывалиться.

Точнее не бывает

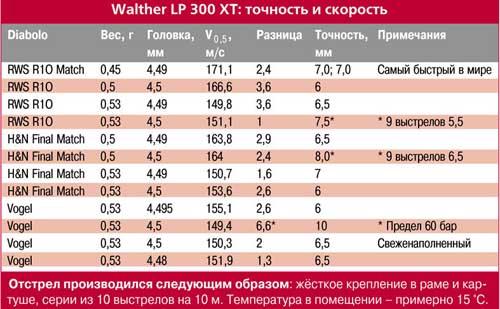

Заводская пристрелочная мишень, поставляемая в комплекте с оружием, имеет для пяти выстрелов не идентифицированной гладкой пулей Match калибра 4,49 только одну пробоину, куда вошли все пули. Стрелок-испытатель подтверждает это своей подписью, и большая заслуга здесь, конечно же, принадлежит оружию. Воспроизвести такую точность в домашних условиях собственными силами посчастливится далеко не каждому. Ведь подбором придётся заниматься путём проб и ошибок, используя метод «научного тыка». А в заводских условиях это делает эксперт, который с помощью профессиональных устройств и приспособлений подбирает подходящую пулю (по изготовителю, массе, величине головки и партии) к каждому оружию. Конечно, можно было бы посредством воспроизводимого рассеяния серии из десяти выстрелов получить разброс только от 2 до 3 мм с применением пользующихся хорошей репутацией, а также менее известных пуль Diabolo. Ведь попасть в кончик флагштока можно только из оружия, обладающего точностью экстра-класса XT. Тот, кто хочет подобрать оптимальную пулю к своему XT, не избежит индивидуального подхода, а стало быть, нужно будет приобрести немалое количество пуль. Кстати, обязательно нужно соблюдать рекомендации по хранению боеприпасов, не допуская попадания в них влаги.

Walther LP300 системой XT - описание пистолета и обзор системы компенсации выстрела, Walther LP300XT


Оптимизация пистолета Walther LP300 XT по всем позициям

Рукоятка LP 300 XT выглядит так, как будто она вырезана из пенопласта! Под покрытой лаком поверхностью серого металла с алюминиевыми частицами скрывается «нормальная» рукоятка из слоистой древесины, изготовленная в Фюрстенберге. Форма и обработка отличные. На выбор предлагаются четыре размера рукоятки. Кстати, изготовление рукоятки по мерке не понадобится, так как модель оснащена передвижной опорой для ребра ладони. Тот, кому нужно будет немного подрезать или подпилить рукоятку, может в будущем подправить отделку лаком, который продаётся в комплекте с пистолетом.

Walther LP300 XT. Что такое система XT, или компенсатор на пистолете

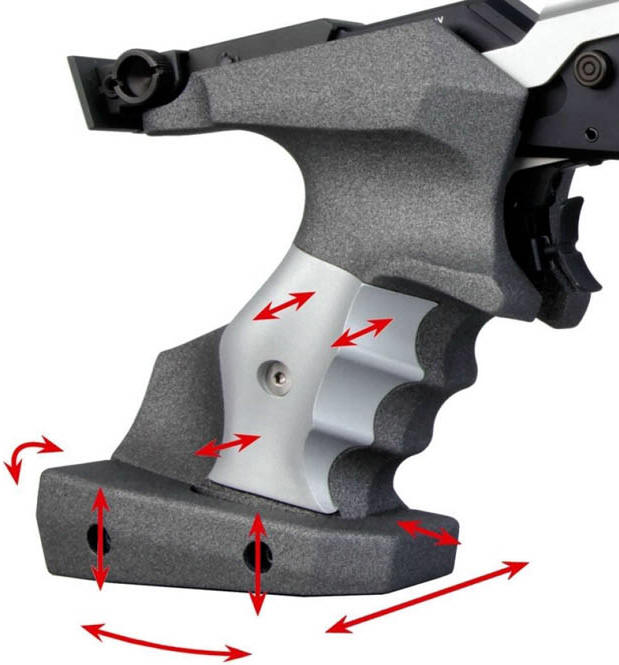

Рукоять можно повернуть на несколько градусов, ослабив крепёжный винт в шаровом шарнире, и подогнать таким образом наклон ручки под себя. Работу облегчает ключ с внутренним шестигранником и воротком. При самом пологом угле ручки 55° ось канала ствола находится у самого края руки и поддерживает этим систему смягчения импульса самым простым физиологическим способом.

Выкручиваете ваш резервуар, накручиваете его на заправочный баллон/насос. Подаете воздух с большого баллона, или начинаете качать воздух в баллон насосомЗаправка баллона (резервуара) производится, как и на всех спортивных пневматических пистолетах/винтовках. Т.е. выкручиваете ваш резервуар с пистолета, накручиваете его на заправочный баллон/насос (в комплекте со спортивной пневматикой всегда идет заправочный переходник для заправки резервуара). Подаете воздух с большого баллона (или начинаете качать воздух в баллон насосом), при этом контролируете давление манометром, чтобы не перекачать. Перекачивать опасно (!). Когда баллон будет заправлен, т.е. стрелка манометра дойдет до начала красной зоны, останавливаете заправку. Выкручиваете свой заправленный резервуар, и накручиваете его на винтовку/пистолет. Пользуетесь воздухом до минимально допустимого значения - на манометре всегда эта зона определена другим цветом (перебор - красная зона, рабочая зона - зеленый цвет, заниженное значение - желтый цвет манометра). Кстати, на последних пришедших с завода пистолетов Steyr LP10, не было желтой зоны. Значит стрелку самому надо ориентироваться по рискам на зеленой зоне. Редукторы этих пистолетов настроены на 7,5 Дж, и рабочее давление допустимо до 70-80 Бар. Если допустить стрельбу с резервуара, на котором это значение стало ниже, то будет падение скорости, а значит смещение средней точки вниз. Стрелок должен хорошо знать свое оружие и не допускать ошибок в его использовании.

Пластинка целика размером 39 х 13 мм отлично закрывает все мешающие детали, в том числе хорошо доступные установочные винты, и открывает взору стрелка лишь плоскую грань. Вырез целика можно регулировать по ширине, но не по высоте, винтами с внутренним шестигранником. Шаги перестановки винтов ступенчатой регулировки для вертикальной и горизонтальной настройки тщательно выверены - 5/100 мм на щелчок по вертикали и 4/100 мм по горизонтали равномерно точны и при длине линии прицеливания 367 мм. Это составляет примерно 1,5 или 1,2 мм на 10 м.

Walther LP300 системой XT - описание пистолета и обзор системы компенсации выстрела, Walther LP300XT. Система ХТ

При обратном вращении установочного винта высоты на определённом месте через четыре щелчка ничего не происходило. Дело в том, что регулировка заедала и механизм ещё не приработался. Ведь терять в условиях высокой точности 0,5 мм совершенно бессмысленно! Посредством смещения встроенной поворотной мушки с тремя площадками разной ширины (4,0, 4,5, 4,9 мм) линия прицеливания может быть незначительно укорочена (на 17 мм). Это очень удобно при ведении стрельбы с различных расстояний до цели. Итак, сделано всё, чтобы облегчить работу глаза. Установленный в базе прицела боковой люфт 4/10 (не 4/100!) мм будет уравновешен силами упругости.

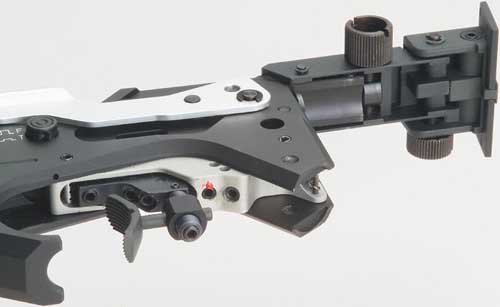

См. рис. Настройка скорости вылета пули на пистолетах и винтовках Walther LP300 и Walther LG300

Настройка скорости вылета пули на пистолетах и винтовках Walther LP300 и Walther LG300Настройка скорости вылета пули на LP300 и LG300

Многие не знают, но очень хотят изменить (обычно увеличить) скорость на трехсотых Вальтерах. Эта информация производителем не подается, в открытом виде, чтобы умельцы не поковырялись там, где им не положено и не испортили спусковой механизм. Как видно на картинке, соответствующий винт "законтрен" краской, чтобы его не трогали, или было видно, что винт таки крутили. Так вот, для изменения скорости на Walther LP300, нужно повернуть винт по часовой винт стрелке (см. рисунок, стрелку), - скорость при этом растёт, так как ударник сильнее бьёт по боевому клапану, и сильнее его открывает. Если против часовой, скорость уменьшаем.

Если нет хронографа, то попробуйте повернуть этот винт вправо по часовой примерно на четверть оборота. После этого попробовать пострелять по мишени, не меняя прежних настроек прицела. И посмотреть - стала ли средняя точка попадания пули СТП выше, или нет. Должна стать выше. Максимальная скорость пули должна быть не больше 175 м/с.

На винтовках Walther LG300 действует тот же принцип по увеличению скорости пули, и крутить надо тот же винт. Но учтите, что испортить спусковой механизм очень просто, поэтому все действия по увеличению скорости пули вы делаете на свой страх и риск!

Геометрия известного по LP 300 спускового механизма, полностью регулируемого снаружи, была уточнена изготовителем посредством модификации различных его деталей, чтобы уменьшить силы в расчёте на равномерную характеристику спуска. К этому надо добавить увеличенный объём форкамеры, несколько более тяжёлый - не больший, так как и здесь используется вольфрам - курок при том же минимальном ходе, а также оптимизированный в аэродинамическом отношении регулирующий клапан в расчёте на уменьшенное и равномерное давление в системе. Есть ещё ряд незаметных шагов, предпринятых для стабилизации пистолета при выстреле.

Walther LP300 системой XT - описание пистолета и обзор системы компенсации выстрела, Walther LP300XT. Система ХТ

Можно указать ещё на несколько типичных по сравнению с другими изделиями важных деталей пистолета Walther LP300: большой угол захода пули (100°) двусторонне управляемого зажимного рычага с фиксатором курка и широким зарядным лотком, установленная на заводе высокая начальная скорость полёта пули с возможной регулировкой стрелком мощности почти до 7,5 Дж, ультракороткий ход ударного штифта - 5 мм, удобное переключение на сухую тренировку посредством кнопки и удерживаемый двумя роликовыми штифтами полностью взаимозаменяемый спусковой модуль.

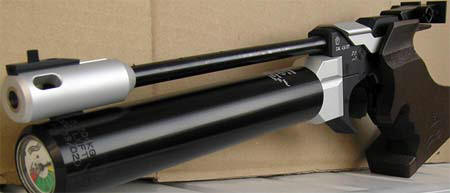

Компания Walther является одним из производителей пневматического оружия, который делает ставку на алюминиевые баллоны высокого давления с максимальным давлением в них 300 бар. Разумеется, они выпускаются со встроенным манометром. Однако баллоны ВД могут забивать воздухом до давления в 200 бар, и лишь в некоторых сервисных мастерских есть аппаратура, позволяющая набивать желаемые 300 бар. Само собой разумеется, что баллоны на 300 бар изготовитель тестирует каждые десять лет и, если возникают проблемы, возмещает их стоимость. Срок годности (обычно месяц и год изготовления) указан на ёмкости и может отличаться от даты покупки нового оружия даже на год!

Walther LP300 XT. Что такое система XT, или компенсатор на пистолете. Система ХТ

Ухудшает ли больший диаметр - 40 мм вместо обычных 30 мм - общий вид оружия, прежде всего с учётом ствола диаметром 10 мм, - каждый пользователь решает в соответствии со своими эстетическими ощущениями. Тем более что заметен также массивный (алюминиевый) стержень для обоих передвижных грузиков массой по 20 г, который в случае необходимости можно вообще удалить, что не приведёт к снижению веса пистолета ниже 1 кг (в незаряжённом состоянии его вес равен 1020 г). Те же, для кого он слишком тяжёл, могут приобрести короткий баллон Ultra или просто более лёгкую модель пистолета (на 150 г).

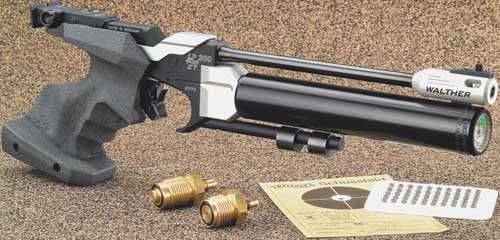

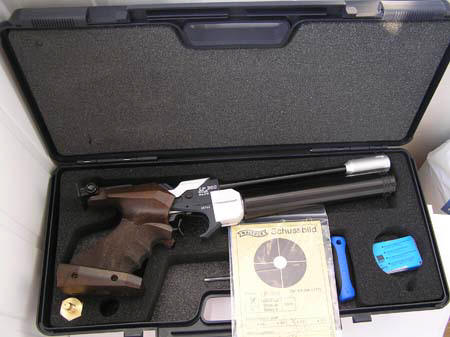

Walther LP300XT продаётся в комплекте с двумя зарядными опорами, двумя дополнительными грузиками, набором инструментов и несколькими войлочными вишерами для чистки, а вот запасной баллон не прилагается.

При покупке данной модели пистолета обратите внимание на небольшой нюанс - первые 100 экземпляров были изготовлены с особой гравировкой «Первая серия» в ноябре 2005 года.

Заправочные переходники на Вальтер LP300, LP400, LG300, AP20

Еще несколько слов о заправочных переходниках - часто спрашивают. Они разные, и от Вальтера 300-го не подойдет на Вальтер 400. По диаметру резьбы вроде одинаковые, но шаг витка резьбы разный. От Walther LP400, подходит и на Hammerli AP20, но не подходит на Walther LP300 и Walther LG300. И по цвету переходники вальтеровские разные. От LP400 и AP20 - они стальные и серебристого цвета, а на Вальтер-300 винтовки и пистолеты они длиннее, латунные - золотистого цвета (см.картинку ниже).

Заправочные переходники на Вальтер LP300, LP400, LG300, AP20
Заправочные переходники на Вальтер LP300, LP400, LG300, AP20

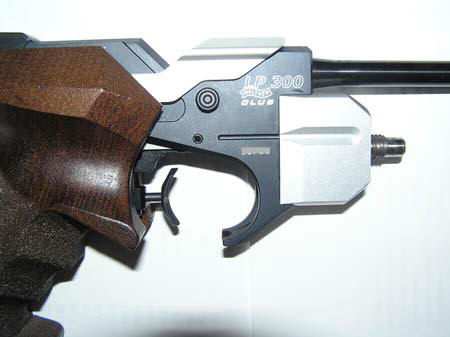

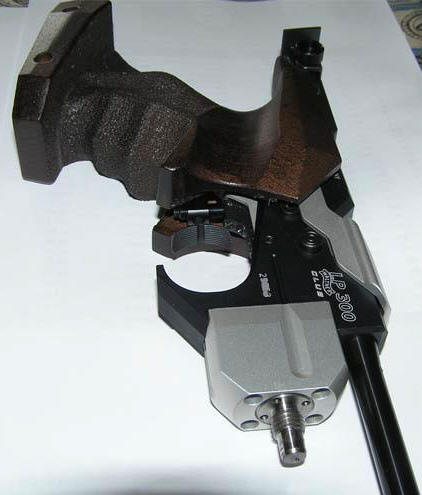

Walther LP 300 Club

Walther LP 300 Club

Walther LP 300 Club  Walther LP 300 Club

Walther LP 300 Club

Выводы
В пистолет LP300 XT компания Walther вложила самые последние достижения оружейного ремесла. Кроме того, производитель с душой поработал над дизайном - модель внешне очень привлекательна. Как было сказано выше: что чисто внешне у Walther LP300 Club нет под резервуаром направляющего стержня для установки грузов, и не такая "навороченная" рукоятка, как у его собрата с системой ХТ. Но стоит отметить, и разницу в цене: пистолет ЛП300 Клаб на 200 Евро дешевле более утяжеленного Walther LP300XT Protouch 5"D" с системой XT. Во всем остальном они, как братья, и внешне и комплектацией. Стрелковые характеристики и точность оптимальны, удобство в обслуживании - достойно подражания, а обработка соответствует «знаку качества» «Сделано в Германии».

На винтовке с ХТ имеется три форсунки диаметром 1,8 мм, расположенные на верхней стороне ствола, которые создают реактивный эффект и компенсируют изменение положения ствола во время выстрела. Своё реактивное действие эти форсунки начинают оказывать уже после прохождение пулей в стволе расстояния 120 мм от его казённой его части. Подобные форсунки давно хорошо известны в огнестрельном оружии, прежде всего как очень эффективные газовые отверстия в олимпийских скорострельных пистолетах, и как "плюющие" огнем при проведении соревнований в практической стрельбе. А в боевом оружии подобные устройства называются еще и дульным тормозом.

В пневматических винтовках такая конструкция, как дульные тормоза, используется давно, хотя в пневматическом оружии она не всегда неоправдана, ведь дульный тормоз поглощает некоторую часть мощности оружия. Например, при измерении скорость пули вылета пули RWS R10 match - 169 м/с, а с заклеенными отверстиями - 170 м/с. Это значит, что с заклеенными отверстиями наибольший прирост скорости до 2 м/с."
