Бесшумное оружие, или всё о глушителях
История создания и развития бесшумного оружия

История создания и развития бесшумного оружия, концепции, источники звука при выстреле, приемы снижения уровня звука выстрела

История создания и развития бесшумного оружия, концепции,
источники звука при выстреле, приемы снижения уровня звука выстрела

Речь пойдет об огнестрельном оружии, позволяющего произвести выстрел скрытно и не выдающего стрелка звуком выстрела и вспышкой пламени. Так называемые "бесшумные" образцы или, точнее, образцы с низким уровнем звука выстрела наиболее многочисленны в ряду оружия специального назначения. Различные типы так называемых "глушителей" звука выстрела огнестрельного оружия известны уже более 100 лет. Но ограниченность применения и особая секретность породили массу слухов и небылиц об этих устройствах. А устройства эти и в самом деле очень любопытные, по крайней мере с инженерной точки зрения. Они имеют весьма богатую историю.

Бесшумным, как правило, называют любое оружие, оснащенное устройством, снижающим звук выстрела. В настоящее время термин "бесшумное" (Silenced) постепенно заменяют термином "с подавленным звуком" (Noise suppressed). Термин этот условный, так как абсолютного глушения, как будет показано ниже, достичь невозможно. Но принято, что если уровень звука при выстреле не превышает уровня звука при стрельбе из пневматического оружия, то такое оружие можно считать бесшумным. А выстрел с уровнем звука не выше 6дб можно считать почти полностью бесшумным.

Огнестрельное оружие существует уже несколько веков, но его "громогласность" до нашего века считалась просто его характерной особенностью и неизбежным злом, вполне терпимым и уместным на поле боя. "Музыка боя" традиционно складывалась из канонады, дыма и пламени выстрелов и считалась даже положительным качеством, т.к. оказывала огромное устрашающее воздействие на противника. Например, испанские конквистадоры одним ружейным залпом, изрыгающим пламень, гром и клубы дыма, покоряли целые народы Нового Света. Да и позже особой нужды в "тихом" выстреле еще не ощущалось.

Работы над устройствами "глушения звука выстрела" начались в конце XIX в. - вслед за введением бездымных порохов. При этом сразу выявилось два основных способа решения проблемы, сосуществующие и по сей день: первый - отсечка пороховых газов и их "запирание" в канале ствола или гильзе, второй - предварительное расширение и охлаждение газов перед их выходом в атмосферу.

Известный оружейный специалист того времени У. Гринер писал в своих мемуарах, что он разработал глушитель задолго до начала этого столетия, но не удосужился его запатентовать, поскольку "в то время не было осознанной необходимости в глушителях" и они воспринимались скорее как праздная игра инженерного ума, чем требования суровой действительности. Но до настоящего времени не сохранилось ни натурного образца, ни даже рисунка или схемы глушителя конструкции Гринера. В 1898 году французский полковник Гумберт создал механическую конструкцию глушителя. Первый патент на многокамерный глушитель был выдан в 1899 году датчанам Дж. Борренсену и С. Сигбьернсену.

Первый глушитель, который имел коммерческий успех, был сконструирован Хайрамом Стивенсоном Максимом и дорабатывался вместе с Хайрамом Перси Максимом (сыном создателя знаменитого пулемета). Различные варианты его конструкции были запатентованы в 1908, 1909 и 1910 годах, и в 1910 году была создана фирма для серийного выпуска своих устройств - началось промышленное производство самого совершенного варианта. Глушители даже продавались частным порядком в разных странах, включая Россию. Несколько более удачную конструкцию представила в 1914г. фирма "Стивенс".Но все же это направление военной техники до поры до времени развивалось довольно вяло.

В России глушители успешно разрабатывал конструктор А. Эртель, предложивший свою конструкцию в 1916 году. Но он занимался прежде всего глушителями для орудий, так как тогда как раз вошел в повседневную боевую практику метод звуковой засечки артиллерийских позиций и проблемы контрбатарейной борьбы вышли на первый план. К тому же тактика ведения боевых действий не предусматривала скрытого уничтожения живой силы противника на малых дистанциях. Этим объясняется отсутствие бесшумного оружия в Красной Армии до середины тридцатых годов, хотя конструкции различных "звукоглушителей" описаны даже в учебнике для школ оружейных техников за 1934 год.

Интересно, что первыми использовать глушитель стали не военные и не спецслужбы, а охотники, которые быстро оценили преимущества бесшумного выстрела при добыче зверя или птицы, когда промах не вспугивал добычу и охотник мог спокойно прицелиться вторично. В начале века в открытой продаже были даже глушители для гладкоствольных ружей. В России глушители Максима перед первой мировой войной свободно продавались в специализированных магазинах. Но достоинства бесшумного оружия быстро оценили и преступники. Поэтому в США в 1934 году законодательно ограничили продажу таких устройств. Этот запрет действует и по сию пору и наличие сегодня у гражданина глушителя - это верная статья Уголовного Кодекса.

Не было недостатка в предложениях различных "устройств глушения" и в годы первой мировой войны, но тогда они практически не привлекли внимания. Всякая идея по-настоящему реализуется только тогда, когда в ней является необходимость. Между первой и второй мировыми войнами глушителями интересовались в основном "криминальные элементы" и спецслужбы. Кроме того они предлагались охотникам, дабы "не распугивать дичь" - как, например, глушитель Паркера для малокалиберных винтовок и охотничьих ружей. В СССР глушители для различных образцов оружия разрабатывали Маркевич, Корленко, Гуревич, позднее - братья Митины (прибор "Брамит").

"Военная" карьера глушителей началась фактически в годы второй мировой войны. С началом широкомасштабных военных действий на полях второй мировой несколько оживился интерес и к проблеме глушения звука выстрела стрелкового оружия, хотя эти устройства применялись еще довольно мало. Причины тому понятны - рост значения разведывательно-диверсионных действий в тылу противника привел к появлению соответствующих подразделений и частей и быстрому развитию различных образцов оружия и специального снаряжения для них. Традиционно диверсанты достаточно эффективно орудовали вполне бесшумными ножами, дубинками и удавками. Но когда союзники начали широкие тайные и диверсионные операции, то полезность бесшумного оружия быстро стала очевидной. Сначала в таких операциях использовали все те же ножи и арбалеты. Но сразу же стало понятно, что бесшумное огнестрельное оружие намного эффективнее и лучше подходит для этих операций. Характерно принятие в эти годы на вооружение "бесшумных" образцов специальной разработки. Эффективное использование германскими агентами пистолетов "Парабеллум" с глушителями при проведении диверсионных операций заставило пересмотреть отношение к бесшумному оружию и их противников.

Советские партизаны, разведывательно-диверсионные группы РККА и НКВД в тылу немецких войск успешно применяли в этот период снайперский вариант трехлинейной винтовки Мосина с прибором "Брамит", названный так в честь его разработчиков - братьев Митиных (БРАтья МИТины). Устройство представляло собой цилиндр диаметром 32 мм и длиной 140 мм и выпускалось по несколько тысяч штук ежемесячно.

Бурное же развитие конструкций глушения звука выстрела началось в 60-е годы. Это совпало с развитием разнообразных спецслужб и "сил специальных операций" многих стран. Это и не удивительно: в мире вовсю бушевала "холодная война", в разных уголках планеты пылали небольшие и довольно крупные, хотя и локальные, военные конфликты и "необъявленные" войны - достаточно назвать Индокитай, освободительные движения против колонизаторов в странах Азии и Африки, Ближний Восток, повстанческие движения в Центральной и Южной Америке, бои в Афганистане, Нагорном Карабахе, Абхазии, Таджикистане и Чечне.

Бесшумное оружие, или всё о глушителях

Источники звука при выстреле из огнестрельного оружия и способы его подавления

Прежде чем перейти к рассмотрению конструкции различных глушителей, необходимо остановиться на основных источниках звука при выстреле из огнестрельного оружия.

Это прежде всего звук действия самого механизма оружия: удар курка по ударнику и ударника по капсюлю, лязг подвижных частей автоматики при перезаряжании оружия, удары затвора о ствол и затыльник. При стрельбе ночью на открытой местности звук соударяющихся металлических частей хорошо слышен на расстоянии 50 метров. Поэтому в специальных случаях пользуются однозарядным неавтоматическим оружием, с ручным перезаряжанием.

Затем, еще до вылета пули из ствола, звук издает воздух, вытесняемый из ствола пулей, движущейся по стволу, и пороховыми газами, прорвавшимся в зазор между пулей и стволом и опережающие ее со сверхзвуковой скоростью. У револьверов дополнительный шум создают пороховые газы, прорывающиеся между каморой барабана и стволом.

Основные источники звука - пуля (если ее скорость превышает скорость звука), генерирующая головную ударную (баллистическую) волну, и, наконец, дульная волна, создаваемая пороховыми газами, идущими вслед за пулей.

Уровень звука от баллистической волны пули может быть сопоставим с громкостью самого выстрела. Поэтому первое категорическое требование к бесшумному оружию - скорость пули должна быть меньше скорости звука (310м/сек). Уменьшение начальной скорости пули достигается либо за счет укорочения ствола, либо за счет просверливания в стволе множества радиальных отверстий, через которые при выстреле истекают пороховые газы (фактически это то же самое укорочение ствола), либо за счет использования специальных патронов с уменьшенным пороховым зарядом (так называемых "дозвуковых" патронов).

Во всех этих случаях эффективная дальность стрельбы (100м) уменьшается незначительно и проблем с устойчивостью пуль на траектории также не возникает. Однако появляются трудности с работой автоматики оружия. При уменьшенном импульсе отдачи ее надежность не обеспечивается. В этом случае уменьшают массу подвижных частей и усилие возвратных пружин (т.е. полностью переконструируя оружие), либо мирятся с с этим и делают оружие с ручным перезаряжанием.

Но все вышеназванное относится только к пистолетным патронам. С винтовочными дело обстоит сложнее. В этом случае околозвуковую начальную скорость можно получить только за счет специальных патронов - ведь даже если полностью отрезать ствол винтовки и стрелять из одного патронника, то скорость пули все равно будет превышать скорость звука).

Создать патрон с уменьшенным зарядом пороха, естественно, не сложно. Однако при этом возникает целый ряд специфических проблем. Первая - при снижении пуль до дозвуковой скорости (а это примерно в 3 раза!) резко сокращается дальность эффективной стрельбы. Это можно частично компенсировать за счет увеличения массы пули. При большей массе пули возрастает ее поперечная нагрузка (отношение массы к площади поперечного сечения), снижаются потери скорости пули на траектории (помимо того, что они снижаются вследствие меньшей, чем у штатных, скорости пули) и, следовательно, эффективная дальность стрельбы возрастает. Массу пуль увеличивают (по сравнению с массой пуль штатных патронов) во всех без исключения винтовочных патронах, предназначенных для бесшумной стрельбы.

Вторая проблема - устойчивость пули на траектории. Она решается за счет усиления гироскопического эффекта. Необходимая скорость вращения достигается крутизной нарезов ствола, шаг которых определен, исходя из аэродинамических характеристик штатных патронов. В патронах для бесшумной стрельбы все аэродинамические параметры пули отличаются от штатных. Поэтому всегда есть опасность, что ствол штатной винтовки может не подойти для бесшумной стрельбы. Поэтому в бесшумном оружии повышают крутизну нарезки канала ствола.

Третья проблема - плотность заряжания патрона. Навеска пороха, например, в 5,56-мм винтовочных патронах для бесшумной стрельбы составляет лишь 1/14 часть навески пороха штатных патронов. В этом случае при штатной гильзе плотность заряжания очень низкая (порох заполняет лишь часть внутреннего пространства гильзы). При этом не обеспечивается стабильность сгорания порохового заряда, а при стрельбе под большими углами склонения (круто вниз) могут быть осечки (порох в гильзе пересыпается к пуле и рядом с капсюлем его нет). Приходится или уменьшать свободный объем гильзы или применять другой порох, с меньшей гравиметрической плотностью.

Звук выстрела объясняется высокими давлением и температурой пороховых газов у дульного среза ствола, намного превосходящими давление и температуру окружающего воздуха: давление пороховых газов у дульного среза ствола стрелкового оружия около 200 кг/кв.см, температура - около 1000 С. Быстрое расширение пороховых газов после вылета из ствола, образование ударной волны и сопровождается столь резким и громким звуком. Уровень громкости (интенсивности) звука определяют в логарифмических единицах - децибелах (дБ). Децибел, напомним, единица относительная. За "нулевую" же величину в акустике принимается интенсивность пДж/(кв.м х с), примерно равная нижнему пределу слышимости на 1000 Гц.

Можно выделить два основных источника звука выстрела:

  • пороховые газы, прорывающиеся через зазор между пулей и стенками канала ствола; уровень громкости звука, порождаемого этим источником, достигает 100-125 дБ;

  • газы, вылетающие из ствола вслед за пулей и обгоняющие ее; уровень звука - 115-135 дБ.

При сверхзвуковой скорости полета пули - свыше 320 м/с на уровне моря - перед ее носком в воздухе образуется ударная ("баллистическая") волна, которая также является источником звука высокого уровня. Начальная скорость пули у пистолетных патронов обычно не превышает звуковую.

Заметим, что ни одна схема глушения звука выстрела не устраняет его полностью - речь идет о снижении громкости до величины, плохо различимой на определенном расстоянии. Наиболее распространенным устройством для понижения уровня звука явлется глушитель расширительного типа, именуемый у нас "прибором бесшумной стрельбы" (ПБС). В камерах этого пороховые газы постепенно расширяются и теряют свою скорость и температуру. Действие большинства из них основано на рассмотрении потока пороховых газов как идеального газа, подчиняющегося законам Бойля-Мариотта и Гей-Люссака. Закон Бойля-Мариотта выражается уравнением состояния идеального газа. Согласно ему, произведение величин давления и объема данной массы газа прямо пропорционально его температуре. Таким образом, уменьшения давления потока пороховых газов - а значит и снижения уровня звука  выстрела - можно достигнуть увеличением их объема и снижением температуры перед выходом в атмосферу.

ПБС в виде дульной насадки применен скажем, в пистолете АПБ. "Глушители" расширительного типа к отечественным и зарубежным пистолетам и револьверам стали обычной продукцией и подпольных "самодельщиков".

Иногда совершенно игнорируют звук, генерируемый ударной волной сверзвуковой пули: считается, что локализовать место нахождения оружия по звуку от пули затруднительно. Возможно, это и приемлемо на поле боя, однако совершенно недопустимо для оружия, предназначенного для специальных операций. Тем более, что недавно появилось устройство, разработанное во Франции, определяющее точку, из которой произведен выстрел, именно по звуку пролетевшей пули. Система из 4 микрофонов, расположенных определенным образом, регистрируют звук полета пули, а компьютер на основе полученных данных вычисляет траекторию пули и место положения снайпера, которое тут же выводится на экран монитора. Команды "охотников за снайперами" неплохо зарекомендовали себя в Югославии, оперативно уничтожая нарушителей перемирия.

Давление пороховых газов (200кг/см2) и их температура (1000*С) у дульного среза намного превосходят эти же параметры окружающего воздуха. Мгновенно расширяясь при выходе из ствола, они и производят тот самый оглушительный грохот. Задачей глушителя и является погасить дульную волну: снизить давление пороховых газов перед их выходом в атмосферу до 1,9кг/см2, а температуру - до 15-30*С.

Существенно влияет на громкость выстрела и звук от попадания пули в цель. Например, попадание пули в живую цель создает звук громкого и отчетливого шлепка, который на открытой местности с незначительным звуковым фоном можно отчетливо слышать в радиусе нескольких сот метров(!). Если пуля попала в автомобильную шину, то звук лопнувшей покрышки слышен весьма далеко, - а если, например, в водосточную трубу - то грохот может быть просто оглушительным. Бороться с этим звуком нельзя в принципе. Можно только маскировать его посторонними звуками на местности, выбирать место попадания пули (цель "помягче") и использовать состав предметов, находящихся за целью, наличие или отсутствие отражающих (булыжная мостовая или кирпичная стена) или поглощающих (трава, кустарник, деревья) предметов.

Полезно напомнить, что порог слуха для человека составляет 0дб, тихий разговор имеет громкость около 56дб, выстрел из пневматической винтовки - 101дб, выстрел из малокалиберной винтовки - 131дб, слуховые травмы начинаются при уровне шума в 140дб, болевой порог - 141 дб, выстрел из пистолета-пулемета - 157дб, из крупнокалиберного пистолета - 165дб, из 122мм гаубицы - 183дб, а уровень шума в 220дб может уже вызвать смерть.

Современные конструкции подавления звука выстрела делятся на четыре класса: надульные (многокамерные), интегральные, механические, специальное оружие с расширением газов в переменно-замкнутом объеме.

Самые первые эффективные "приборы бесшумной и беспламенной стрельбы" были разработаны в виде надульного многокамерного глушителя, являвшегося практически надульной насадкой на стандартное оружие. Позже была разработана конструкция более совершенного так называемого интегрального глушителя, который уже составлял с оружием единое конструктивное целое. Но подлинно революционной идеей в области бесшумной стрельбы явилась разработка  систем с расширением пороховых газов в переменно-замкнутом объеме. Разрабатывались механические системы глушения звука выстрела и совсем уж экзотические устройства.

В настоящее время наибольшее распространение получили многокамерные глушители расширительного типа и интегральные. Несколько особняком стоят системы "замкнутого" типа, приоритет разработки которых и мировое лидерство сегодня, бесспорно, у отечественных оружейников. Механические системы "прибора бесшумной и беспламенной стрельбы" применяются крайне редко. Эти устройства основаны на механическом подавлении звука выстрела, при этом энергия пороховых газов тратится на деформацию пружин или других упругих элементов-демпферов, либо на перемещение каких-либо частей самого глушителя.

Кроме подразделений для выполнения специальных операций и тайных агентов, для которых бесшумность важнее эффективности, "тихим" оружием оснащают все большее количество служб охраны правопорядка, вооруженные не только пистолетами, пистолетами-пулеметами и снайперскими винтовками, но и гладкоствольными дробовиками.

Подобное вооружение ныне используется гораздо шире, чем можно было бы предположить: его применяют антитеррористические группы полиции и другие специальные формирования, армейский спецназ, тайные агенты при совершении террористических актов, и даже коммунальные службы для отстрела бродячих и бешеных животных в черте города ("не вызывая паники среди жителей" - как деликатно сказано в рекламном проспекте одной из зарубежных оружейных фирм). В Европе глушители были издавна популярны среди спортсменов, поскольку они снижали "шумовое загрязнение" окружающей среды и предохраняли от повреждения слух самих стрелков при длительных многочасовых тренировках, особенно в закрытых тирах.

Постепенно глушители находят все большее применение и в армии. Современные войны, в отличие от войн прошлых, когда в лобовых столкновених сходились огромные многомиллионные армии, все больше принимают характер полупартизанско-полутеррористической борьбы. В этом случае боевые действия сводятся к тактическим схваткам небольших групп и наличие "бесшумного" оружия становится жизненно необходимым.

Но "полноразмерный" глушитель достаточно дорог, чтобы им вооружить каждого солдата, и довольно значительно снижает боевые возможности оружия, в частности, скорострельность (при интенсивной стрельбе эффективность почти всех современных глушителей резко снижается). Поэтому российскими оружейниками разработана конструкция более дешевого трехкамерного надульного устройства, поглощающего часть энергии отдачи и названного "снижателем звука выстрела". Свое несколько корявое название "снижатель" получил потому, что он действительно лишь несколько снижает громкость выстрела, но главное его достоинство - рассеивание звука, делающее определение позиции стрелка довольно непростым занятием. Кроме этого, применение этого устройства позволяет командиру легко управлять бойцами голосом, а при стрельбе в помещениях звук выстрела не так оглушает самого солдата. Это устройство гораздо дешевле классического глушителя и может применяться гораздо более массово.


ВЫСТРЕЛ - БЕСШУМНЫЙ, КАК УКУС ЗМЕИ

Как известно, звук выстрела возникает от быстрого расширения пороховых газов после вылета из ствола. Их давление и температура у дульного среза (для стрелкового оружия — соответственно около 200 кг/см2 и 1000° С) намного превосходят эти параметры окружающего воздуха. Специалисты выделяют три источника звука: за счет пороховых газов, прорывающихся через зазор между пулей и стенкой канала ствола, вылетающих вслед за ней, и обгоняющих ее. А при сверхзвуковой скорости пули (свыше 320 м/с) перед ней в воздухе образуется ударная (баллистическая) волна, которая также является источником звука высокой частоты. Ликвидировать его можно, лишь сделав скорость дозвуковой или с помощью глушителя для оружия.

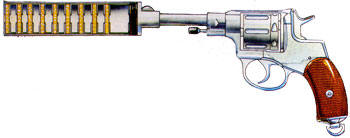

Наган с глушителем

Работы над глушителями для оружия

Работы над глушителями для оружия начались еще в конце XIX века — вслед за введением бездымных порохов. Первое более-менее действенное приспособление создал в 1898 году французский полковник Гумберт, установив на конце винтовочного ствола цилиндр с клапаном, отсекающим газовый поток после вылета пули. А за счет отвода газов назад он надеялся добиться и снижения отдачи. Но так и не сумел справиться с прорывом газов наружу еще до выхода пули. Удачливее оказался американец П.Максим (сын создателя первого пулемета), в 1907 году доработавший схему Гумберта и поспешивший организовать фирму для серийного выпуска своих устройств. Впрочем, и тому, и другому удалось лишь снизить громкость.

Множество проектов глушителей для оружия

Множество проектов глушителей для оружия разного рода появилось в годы первой мировой войны. Так, в России весьма простую и рациональную конструкцию предложил летом 1916 года А.Эртель. Как и другие, он занимался прежде всего глушителем для орудий, что вполне понятно, если учесть тогдашнюю громадную роль артиллерии и вводившийся уже метод звуковой засечки ее позиций. Но это же и подвело изобретателей, когда они обратились к винтовкам: приспособления выходили слишком громоздкими. Да и  потребность в них для стрелкового оружия еще не выявилась столь явно, чтобы массированно внедрять в войска. Также довольно мало глушители применялись в ходе второй мировой войны. Заметим, что ограниченность применения и особая секретность породили в 40-е годы массу слухов и небылиц об этих устройствах. Бурное же их развитие началось в 60-е годы. Неудивительно — оно совпало с развитием разнообразных спецслужб и «сил специальных операций». Те задачи, что оказались не по зубам Гумберту, Максиму и Эртелю, пытаются сегодня решить конструкторы. Как показывают расчеты, выстрел можно было бы сделать почти бесшумным (с уровнем звука не выше 6 дБ), снизив давление пороховых газов перед их выходом в атмосферу до 1,9 кг/ кв.см, а температуру — до 15 — 30° С. Лучше всего выполняют эту задачу глушители расширительного типа, получившие сейчас наибольшее распространение.

Образец глушителя для оружия

Простейший образец глушителя для оружия состоит из расширительной камеры, установленной на конце ствола. Ее выходная часть прикрыта упругой мембраной с отверстием, которое по диаметру несколько больше пули. Газы перед тем, как очутиться снаружи, расширяются в камере, при этом падают их давление и температура. Эффективность глушителя повышается при последовательном расположении нескольких камер, разделенных перегородками (они делаются из пробки, кожи, пластика, резины и даже плотного картона), тоже с отверстиями. Чтобы газы не успели обогнать пулю, эти отверстия могут прикрываться глухими мембранами (пробками). Но на их пробивание уйдет дополнительная энергия — скорость пули снизится. Кроме того, ухудшится кучность огня, так что оружие с глушителем применяется в основном для поражения близких целей, да и то, поскольку мембраны моментально изнашиваются (многие, по существу, одноразовые), лишь одиночными выстрелами. Предварительное расширение и охлаждение газов не только уменьшает звук, но и ликвидирует вспышку выстрела, поэтому глушитель играет также роль пламегасителя. При надетом глушителе выстрел слышится как глухой хлопок и трудно различим даже в относительной тишине — на малолюдной улице, в подъезде, коридоре. Так, в рекламе немецкого глушителя AWC для пистолета ASP-9 указывается, что уровень звука не превышает 33 дБ, то есть не сильнее, чем «при закрывании двери «мерседеса-седан».

Работа глушителя для оружия

Как же действует современный глушитель? Рассмотрим работу глушителя для оружия на примере отечественного «Прибора бесшумной стрельбы» (ПБС). ПБС навинчивается на конец ствола автоматов АКМ или АК-74. На некотором расстоянии перед дулом располагается толстая резиновая шайба. Опережающие газы — прорывающиеся между пулей и стенкой ствола — задерживаются мембранами, и через соответствующие каналы направляются в первую расширительную камеру, откуда уже плавно «вытекают» в воздух. Пуля пронизывает шайбу, и за ней следует основная часть пороховых газов. Последовательно проходя через несколько следующих расширительных камер, те вырываются в атмосферу со значительно меньшими давлением и температурой. ПБС весьма эффективен: уровень звука снижается в 20 раз. Например, 7,62-мм автомат АКМ, снаряженный одной из модификаций ПБС-1, стреляет не громче, чем 5,6-мм спортивная винтовка. Его не слышно уже с 200 м. Живучесть ПБС без смены резиновой шайбы—до 200 выстрелов. Начальная скорость пуль АКМ, заряженного стандартными промежуточными патронами образца 1943 года, составляет 715 м/с, то есть значительно больше скорости звука. Поэтому, чтобы избежать ударной волны, используют специальные патроны с ослабленным зарядом. Головка их пуль окрашена голубым цветом, а летят они со скоростью 195 — 270 м/с. ПБС и «дозвуковые» патроны, выпускаемые в ограниченных количествах, состоят на вооружении   разведывательных  подразделений и спецназа. Прямую перегородку расширительный камеры нередко заменяют изогнутой, отклоняющей пороховые газы к периферийной части глушителя, что препятствует их обгону пули. Того же можно достичь и винтообразной перегородкой, проходящей по всей его длине.

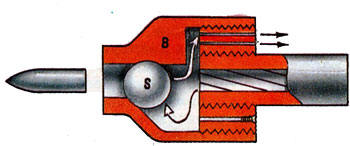

Схема дульного устройства глушителя, разработанного полковником Гумбертом: В — корпус, S — шарик-клапан, поднимаемый пороховыми газами. Видны каналы для отвода газов назад.Схема дульного устройства глушителя, разработанного полковником Гумбертом: В — корпус, S — шарик-клапан, поднимаемый пороховыми газами. Видны каналы для отвода газов назад.

Вообще-то здесь немало инженерных «изюминок». Так, расширительные камеры глушителя могут частично заполняться теплопоглощающим материалом. В одной из конструкций газы через воронки направляются к наружной части цилиндра, где расширяются и охлаждаются... обычной алюминиевой стружкой! Глушитель — довольно громоздок, он заметно меняет балансировку оружия, затрудняет прицеливание. Правда, это можно устранить эксцентричным расположением, когда его ось ниже оси канала ствола. Конструкции, относящиеся к интегрированным (у них глушитель полностью или частично накрывает ствол),  весьма распространены, ибо повышают жесткость и долговечность оружия. Но особый интерес, конечно, представляет «элита» — глушитель для снайперских винтовок. Специально разработанный образец принят, например, к М-21 (США). На ствол М36 (Израиль) может крепиться глушитель длиной 180 мм и массой 750 г, как утверждают, он снижает уровень звука выстрела на 80 %. К SSG-69 «Штайр-аймлер-Пух» (Австрия) разработана модель, практически не влияющая на балансировку оружия, за счет максимального ее приближения к цевью.ак выглядит в разрезе ПБС — «прибор бесшумной стрельбы» (Россия).

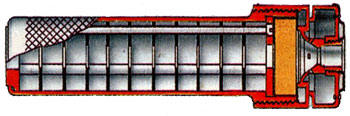

Некоторые схемы глушителей: а) с несколькими расширительными камерами; б) с «отклоняющими» перегородками камер; в) с резиновой шайбой, задерживающей опережающие пулю газы, и теплопоглощающим слоем; г) вариант интегрированного; д) с двумя шайбами и отдельными камерами для газов, опережающих пулю, и газов, следующих за ней; е) вариант с пыжом, «запирающим» ствол после вылета пули.

Некоторые схемы глушителей: а) с несколькими расширительными камерами; б) с «отклоняющими» перегородками камер; в) с резиновой шайбой, задерживающей опережающие пулю газы, и теплопоглощающим слоем; г) вариант интегрированного; д) с двумя шайбами и отдельными камерами для газов, опережающих пулю, и газов, следующих за ней; е) вариант с пыжом, «запирающим» ствол после вылета пули.

Некоторые схемы глушителей: а) с несколькими расширительными камерами; б) с «отклоняющими» перегородками камер; в) с резиновой шайбой, задерживающей опережающие пулю газы, и теплопоглощающим слоем; г) вариант интегрированного; д) с двумя шайбами и отдельными камерами для газов, опережающих пулю, и газов, следующих за ней; е) вариант с пыжом, «запирающим» ствол после вылета пули.

Правда, для стрельбы из таких винтовок приходится применять «дозвуковые» патроны, что снижает прицельную дальность: так, у SRT фирмы «Грендел» (США) с обычным 7,62-мм патроном (начальная скорость пули 780 — 840 м/с) эта величина составляет 700 м, с «дозвуковым» — 300 м. Эффективные снайперские винтовки с интегрированным глушителем, предназначенные для спецназа, созданы в России (уже упоминавшаяся 9-мм ВВС — винтовка специальная снайперская), Великобритании (8,58-мм «Экьюреси Интернешнл Супер Магнум»), Австрии (7,62-мм SSG «Полис»), Финляндии (двухкалиберная SSR «Вайме»), других странах. А французская фирма NOCOTRA, представившая на парижской выставке «Милипол-89» 5,6-мм бесшумную винтовку под спортивный патрон «.22 LR», туманно пояснила — «для отстрела диких и бешеных животных в черте города без паники среди горожан».

Некоторые схемы глушителей: а) с несколькими расширительными камерами; б) с «отклоняющими» перегородками камер; в) с резиновой шайбой, задерживающей опережающие пулю газы, и теплопоглощающим слоем; г) вариант интегрированного; д) с двумя шайбами и отдельными камерами для газов, опережающих пулю, и газов, следующих за ней; е) вариант с пыжом, «запирающим» ствол после вылета пули.

Бесшумное оружие, или всё о глушителях. История создания и развития бесшумного оружияТак выглядит в разрезе ПБС — «прибор бесшумной стрельбы» (Россия).

Пистолет с глушителем

Однако что мы все о винтовках? А как же излюбленная «игрушка» любого мужчины — пистолет с глушителем? Пуля у него вылетает со скоростью 250 — 320 м/с, то есть не выше звуковой. Кроме того, она (а значит, и пороховые газы) обладает меньшей энергией, чем винтовочная или пули промежуточных патронов. Поэтому снижение уровня звука выстрела здесь достигается легче. Если не считать, конечно, что глушитель уменьшает и без того невысокую ее пробивную способность. Поскольку большинство современных пистолетов имеет полностью накрывающий ствол кожух-затвор, для крепления глушителей потребовалось найти нетривиальное решение, например, изменить конструкцию затвора, как, скажем, на итальянской 9-мм «Беретте 92 SF». А бесшумная модификация АПСБ отечественного автоматического «Стечкина» имеет особый выступ на стволе с внешней нарезкой для навинчивания глушителя. К 5,6-мм американским «.22 Кольт», «Хай-Стандарт» разработан его интегрированный «собрат» длиной 75 мм и весом 140 г. Конструкторы не лишены юмора: глушитель, созданный для «Беретты 70», получил название... «Архангел». А большинство этих устройств, применяемых на пистолетах, относят к типу так называемых ...«тявкающих щенков», имея в виду уровень звука выстрела. В качестве классического примера пистолета специального назначения можно привести китайский 7,65-мм «Тип 64»: ствол помещен в интегрированный глушитель, одна камера которого — вокруг него, а другая — под ним. Внутри каждой имеется проволочная сетка,   играющая   роль   теплоприемника. Позже в нашей стране был создан аналогичный 9-мм ПБ («пистолет бесшумный») со съемным стволом и интегрированным глушителем.

Заглушить звук выстрела револьвера

Заглушить звук выстрела револьвера значительно сложнее, поскольку у них газы прорываются между каморой барабана и стволом. Что же касается пистолетов-пулеметов, то у них глушители и цевье составляют одно целое, как у немецкого 9-мм МР-5. Нечто похожее придумали англичане — «Стерлинг Мк 5» — применялся в 1982 году при военном конфликте на Фолклендских (Мальвинских) островах как британской, так и аргентинской стороной. А пионерами в этом деле были китайцы. Еще в середине 60-х годов они создали для собственного спецназа 7,62-мм пистолет-пулемет «64».

Глушители к дробовикам

Все большее распространение гладкоствольных дробовиков как боевого оружия побудило конструкторов разрабатывать глушители и к дробовикам. Наиболее удачный образец — глушитель к американскому «Эскорт Моссберг» для телохранителей. Сегодня основные направления исследований — дальнейшее уменьшение звука, снижение веса и габаритов глушителей, снижение их влияния на меткость и кучность огня. В опубликованных отчетах отмечается, что им свойственны и такие недостатки, как низкая надежность (особенно при использовании эластичных мембран или шайб), необходимость тщательной индивидуальной пригонки. Поэтому они остаются специальным средством, и бесшумное стрелковое оружие пока не имеет перспектив стать массовым для армий. В последнее время для уменьшения громкости выстрела все чаще рекомендуется использовать особые патроны. Можно ввести в их конструкцию своеобразный «пыж», который выталкивал бы пулю, но отсекал пороховые газы, не позволяя им выйти из ствола. Другим методом достижения бесшумности считается создание боевого пневматического оружия. Еще в эпоху наполеоновских войн австрийские стрелки наводили ужас на бравых французов своими тихими и меткими «воздушными штуцерами» с баллоном в прикладе. Не первое десятилетие идет работа над пневматикой — пока, правда, без существенных результатов.

МНОГОКАМЕРНЫЕ НАДУЛЬНЫЕ ГЛУШИТЕЛИ

Самые первые глушители (так сказать, классические) были именно дульными многокамерными устройствами расширительного типа, представлявшими собой надульные насадки на стандартное оружие, в которых поперечные диафрагмы делили внутренний объем корпуса устройства на отдельные отсеки - расширительные камеры. "Глушители расширительного типа" стали наиболее распространенными. Действие большинства из них основано на рассмотрении потока пороховых газов как идеального газа, подчиняющегося законам Бойля-Мариотта и Гей-Люссака. Закон Бойля-Мариотта выражается уравнением состояния идеального газа. Согласно ему, произведение величин давления и объема данной массы газа прямо пропорционально его температуре. Таким образом, уменьшения давления потока пороховых газов - а значит и снижения уровня звука выстрела - можно достигнуть увеличением их объема и снижением температуры перед выходом в атмосферу.

Пороховые газы, двигаясь вслед за пулей, последовательно расширяясь и охлаждаясь в камерах глушителя, постепенно теряли свою энергию, существенно снижая звуковое давление на выходе устройства и снижая вспышку выстрела. Поэтому глушитель играет одновременно роль и пламегасителя.

Считается, что с увеличением количества камер повышается и эффективность глушения. Однако часть пороховых газов всегда опережают пулю и так как диаметр отверстий в поперечных перегородках больше диаметра пули, часть газов истекает из глушителя со сверхзвуковой скоростью, что несколько снижает эффективность данных устройств. Их конструкция достигла в настоящее время высокой степени совершенства.

Такие глушители расположены вокруг ствола или крепятся к его дульной части. Хотя они довольно громоздки, распространены они очень широко. Задача типичных глушителей - ограничить скорость выходящих из ствола пороховых газов. Конструкторы стремятся всеми способами уменьшить энергию истекающих газов. Это может достигаться за счет их расширения, завихрения, перетекания из камеры в камеру, сталкивания со встречными потоками, а также с помощью различных теплопоглотителей.

Простейший образец состоит из расширительной камеры, установленной на конце ствола. Ее выходная часть прикрыта упругой мембраной со щелью либо с отверстием, которое по диаметру несколько больше пули. Газы перед тем, как очутиться снаружи, расширяются в камере, объем которой значительно больше объема канала ствола, при этом падают их давление и температура. По теории газы должны вытекать из корпуса глушителя только после вылета пули. Однако фактически это происходит раньше, когда давление снизилось еще недостаточно (необходимо, чтобы оно было ниже двух атмосфер).

Эффективность глушителя повышается при последовательном расположении нескольких камер, разделенных перегородками (они делаются из пробки, кожи, пластика, резины и даже плотного картона), тоже с отверстиями, соосными стволу. Чтобы газы не успели обогнать пулю, эти отверстия могут прикрываться глухими мембранами (пробками). Но на их пробивание уйдет дополнительная энергия - в результате скорость пули снизится. Кроме того, ухудшится кучность огня. Мембраны моментально изнашиваются (многие, по существу, одноразовые), поэтому оружие с глушителем применяется лишь для огня одиночными выстрелами.

Выстрел слышится как глухой хлопок и трудно различим даже в относительной тишине - на малолюдной улице или в подъезде. Например, в рекламе германского глушителя АВС для пистолета АСП-9 указывается, что уровень звука не превышает 33дб, то есть не сильнее, чем "при закрывании двери "Мерседеса". Иногда эти устройства называют "тявкающими щенками", имея в виду низкую громкость выстрела.

Легендарный отечественный "Брамит", уже упоминавшийся выше, конструктивно состоит из двух камер, каждая из которых заканчивается обтюратором - цилиндрической прокладкой из мягкой резины толщиной 15 мм. В первой камере помещен отсекатель. В стенках камер для стравливания пороховых газов просверлены два отверстия около миллиметра. При выстреле пуля пробивает поочередно оба обтюратора и выходит из прибора. Пороховые газы, расширяясь в первой камере, теряют давление и медленно стравливаются через боковое отверстие наружу. Часть пороховых газов, прорвавшаяся вместе с пулей через первый обтюратор, расширяется таким же образом во второй камере. В итоге звук выстрела гасится. Подобный глушитель был разработан и для револьвера "Наган" образца 1895 года.

Прямые перегородки расширительных камер часто заменяют изогнутыми и воронкообразными, отклоняющими пороховые газы к периферийной части глушителя, что препятствует их обгону пули. Этот же эффект достигается применением винтообразной перегородки, проходящей по всей длине глушителя.

Иногда расширительные камеры частично заполняют теплопоглощающим материалом - абсорбирующей мелкой алюминиевой сеткой-наполнителем или даже просто стружкой, медной проволокой. Газы, нагревая наполнитель, сами охлаждаются, снижая собственное давление. Но сетки сложно очищать от порохового нагара и приходится периодически менять. Заметно влияет на эффективность глушения даже материал перегородок: простая замена стальных на алюминиевые, более теплопроводные, дает заметный эффект снижения звука выстрела. Но при продолжительной стрельбе, по мере повышения давления в расширительных камерах и нагрева охлаждающих элементов и всей конструкции, эффективность устройства резко падает, и после десятка-другого выстрелов, произведенных подряд, "бесшумное" оружие превращается в самое обычное шумное. Поэтому рекомендуется вести огонь одиночными выстрелами и с большими паузами, чтобы дать остыть всей конструкции.

Эффект глушения звука выстрела повышает наличие небольшого количества воды в корпусе глушителя. При этом часть тепловой энергии пороховых газов затрачивается на превращение воды в пар. Но не будешь же перед каждым выстрелом макать ствол оружия в баночку с водой...

Громоздкий корпус глушителя часто закрывает обычные прицельные приспособления, поэтому его располагают эксцентрично стволу, когда его ось значительно ниже оси канала ствола. Канал для прохода пули должен быть строго соосным со стволом, т.к. даже легкое касание пулей внутренних перегородок резко снижает кучность стрельбы. А ослабление узла крепления корпуса глушителя на стволе оружия приводит к стрельбе через его переднюю стенку. И здесь уж о меткости говорить уже не приходится…

Эффективность глушителя повышают путем сложных и скрупулезных расчетов его внутренней газодинамики, когда за счет использования фигурных перегородок сложного профиля в его корпусе создается поворот потока газа, противопотоки и турбулентные завихрения. Частицы газа, соударяясь, быстро теряют при этом свою энергию.

В глушителе с обтюрацией межкамерные перегородки изготовляются из упругого материала и имеют щели для пропуска пули. В этой конструкции газы не опережают пулю, а замедленно истекают вслед за ней из расширительных камер. Но недостатком подобных конструкций является быстрый выход из строя межкамерных перегородок.

Иногда киллеры для одного-единственного верного выстрела надевают на дуло пистолета обычную пустую пластиковую бутылку, которая служит простейшим одноразовым однокамерным глушителем расширительного типа. Пуля свободно простреливает ее, но пороховые газы, предварительно расширившись в объеме бутылки, несколько снижают свою энергию и, соответственно, звуковой эффект.

Пытались применять и другие подручные средства и даже совсем уж курьезные способы глушения звука: например, надев на дульную часть оружия обычную детскую соску, примотанную к стволу проволокой. При выстреле резиновое изделие раздувалось шаром, задерживая пороховые газы в ограниченном объеме. Затем газы выходили через рваное отверстие в соске, которое образовывалось после пролета пули. Звук выстрела это примитивное устройство снижало незначительно и было также одноразовым, но подкупает своей простотой и дешевизной.

Если приоритет в использовании короткоствольного бесшумного оружия можно отдать, видимо, германским (еще фашистским) спецслужбам, то пальма первенства в массовом применении в те же годы винтовок с глушителями определенно принадлежит СССР. После второй мировой войны многокамерные глушители расширительного типа активно совершенствовались в США, которые на сегодня лидируют в этой области (по крайней мере, они сами так считают).

Лучшие конструкции на сегодня обеспечивают коэффициент снижения звука выстрела при ведении огня (без глушителя / с глушителем) более чем 500:1 (для пистолетов). При выстреле слышен только металлический лязг от передвижения затвора. Показатели для автоматов и винтовок значительно скромнее. Сегодня основные направления исследований - дальнейшее уменьшение звука, снижение веса и габаритов глушителей, снижение их влияния на меткость и кучность огня. Им свойственны и недостатки: низкая надежность (особенно при использовании эластичных мембран или шайб), необходимость индивидуальной подгонки. Поэтому они остаются специальным средством и бесшумное стрелковое оружие пока не может стать массовым для армий.

ИНТЕГРАЛЬНОЕ ОРУЖИЕ

Естественным развитием "классического" многокамерного дульного глушителя расширительного типа явились так называемые интегральные, которые составляют с оружием одно конструктивное целое. Их действие основано на принципе предварительного отвода пороховых газов из канала ствола. В подобной конструкции в стволе оружия проделан ряд отверстий, через которые газы, следующие за пулей, выходят в заднюю расширительную камеру корпуса глушителя. Передняя его часть представляет собой обычный многокамерный глушитель, в котором происходит дополнительное расширение и охлаждение пороховых газов, вышедших вслед за пулей из дульной части ствола, то есть потеря их энергии.

Предварительный "отбор мощности" газов позволяет снизить скорость пули до дозвуковой, что позволяет использовать в бесшумном оружии обычные, "сверхзвуковые" боеприпасы. Уменьшается также длина бесшумного оружия, так как глушитель большей частью расположен вокруг ствола и за дульный срез выступает довольно незначительно. Но главное - повышается эффективность глушения звука по сравнению с многокамерным глушителем. Но, в то же время, поражающее действие пули в итоге снижается весьма сильно.

Самый значительный эффект снижения звука выстрела достигается при одновременном использовании нескольких принципов глушения, в частности - интегральности, многокамерности и теплопоглощения. Для этого заднюю камеру и часть передних расширительных камер заполняют теплопоглощающим материалом - алюминиевой или медной сеткой или даже просто стружкой, иногда пористым металлом. Простая замена стальных диафрагм-перегородок на алюминиевые также дает заметный эффект снижения звука.

Но при интенсивной стрельбе, по мере нагрева теплопоглотителя, эффективность устройства резко снижается. Так что проблемы здесь те же, что и у многокамерных надульных глушителях.

В 1969 году швейцарец Эдвин Рох из фирмы "Хаммерли АГ" предложил конструкцию, в  которой газовыпускные отверстия в стволе были расположены практически сразу за патронником (то есть весь ствол состоял фактически из патронника). Через них газы попадали в две продольные камеры-каналы, расположенные параллельно стволу и покрытые изнутри звукопоглощающим материалом. В районе дульного среза камеры имели отверстия наружу, через которые, в конечном счете, газы, потеряв свою энергию, неспешно и выходили в атмосферу.

Из новейших отечественных разработок в этой области следует отметить винтовку снайперскую специальную ВСС "Винторез" и автомат специальный АС "Вал", созданные в ЦНИИ Точмаш (г.Климовск, Моск. обл.). Испытания этого оружия проходили еще в период боевых действий в Афганистане и в настоящее время оно принято на вооружение спецподразделений российской армии и министерства внутренних дел. В этом оружии используются специальные дозвуковые 9-мм патроны, которые изначально создавались как комплекс "оружие-боеприпас".

Глушитель интегрирован (но не составляет одно целое) со стволом, обычного типа, с завихрителями потока газов и теплопоглощающей (абсорбирующей) сеткой-наполнителем. Пороховые газы попадают в полость глушителя через ряд веерообразных отверстий в стенке ствола. В расширительной камере происходит сброс давления, затем газы разделяются на противопотоки и окончательно охлаждаются на сетке-наполнителе.

Недостатком "интегралов" является малая реальная длина ствола при больших его геометрических размерах. Ведь эффективной длиной ствола, где и происходит собственно разгон пули, является фактически его отрезок от патронника до первого отверстия в его стенке. В итоге снижается не только скорость пули мощного в общем то патрона, но и ее проникающая и поражающая способность. Да и вообще с инженерной точки зрения сама концепция выглядит порочной: взять хороший мощный боеприпас, а затем старательно портить его блестящие характеристики...

Идея "интеграции" особенно популярна в настоящее время в Великобритании и США. При выстреле раздается практически только тихое шипение выходящих из глушителя пороховых газов. До последнего времени интегральные глушители звука выстрела являлись самыми эффективными из всех существующих подобных им конструкций, и лишь совсем недавно отдали пальму первенства глушителям замкнутого (изолирующего) типа.

ГЛУШИТЕЛИ МЕХАНИЧЕСКОГО ТИПА

Есть особый тип конструкции "прибора бесшумной и беспламенной стрельбы", который применяется крайне редко. Это устройство основано на механическом подавлении звука выстрела, при этом энергия пороховых газов тратится на деформацию пружин или других упругих элементов-демпферов, либо на перемещение каких-либо частей самого глушителя.

Одно из первых более-менее действенных приспособлений этого типа создал в 1898 году французский полковник Гумберт, установив на конце ствола цилиндрическое устройство с цилиндрическим каналом, продолжающим канал ствола, каморой с клапаном и отводными каналами для пороховых газов. В "орудийном" варианте клапаном служила массивная пластина, шарнирно укрепленная на поперечной оси. После вылета снаряда из ствола следующие за ним пороховые газы поднимали платину и прижимали ее к дульному отверстию. Отсеченные таким образом газы сбрасывались в атмосферу через узкие отводные каналы назад, так что устройство должно было служить еще и дульным тормозом. В "стрелковом" варианте вместо пластины использовался шарик, поднимаемый из своего специально спрофелированного гнезда газовым потоком и также перекрывавшим дульный срез. Другими словами, в подобной конструкции фактически применен принцип запирания пороховых газов в переменно-замкнутом объеме, на котором основаны современные российские разработки, непревзойденные пока никем в мере... Среди достоинств изобретения Гумберта называлась возможность его использования на штатных образцах. Однако испытания, проведенные фирмой "Гочкис", показали, что хотя уровень звука и дульное пламя заметно снижались, прорыв газов наружу еще до выхода снаряда (пули) из ствола не позволял достичь желаемой цели, а отдача не снижалась вовсе.

Есть и другие недостатки. Во-первых, клапан быстро засоряется пороховым нагаром и перестает работать. А в полевых условиях разбирать и чистить глушитель после каждой стрельбы весьма затруднительно. Во-вторых, ударная волна истекающих назад пороховых газов неприятно "бьет по ушам" самого стрелка. В-третьих, невозможна автоматическая стрельба из оружия, так как запорный шарик обладает большой инерцией. И в-четвертых, оружие в бою не всегда горизонтально. А если надо стрелять круто вверх или вниз? Ведь тогда шарик клапана перекрывает пулепропускное отверстие. Да и просто при перебежках и переползании солдата на поле боя шарик свободно катается в корпусе глушителя, периодически перекрывая дорогу пуле. А выстрел в такой момент чреват разрывом ствола и выходом оружия из строя.

Американец П.Максим в 1907 году существенно доработал схему Гумберта и даже пытался организовать серийное производство. Ему удалось лишь несколько снизить громкость выстрела, но устранить многие органические пороки данной конструкции он все же не смог.

Но изобретатели не сложили руки. Германский инженер Юзеф Рудольф Сматч в 1984 году предложил оригинальную конструкцию надульного механического глушителя. Его устройство на первый взгляд очень напоминает обычный многокамерный глушитель расширительного типа, но вся изюминка заключается в том, что приспособление почти полностью надевалось на ствол оружия, лишь слегка выступая за его дуло. То есть устранялся коренной порок всех аналогичных конструкций: громоздкие габариты. При этом данный глушитель имел возможность перемещаться вдоль ствола вперед. При выстреле пороховые газы, ударяясь о поперечные перегородки, перемещали корпус устройства вперед, сжимая пружину и резко увеличивая объем его задней камеры. В исходное положение глушитель возвращается пружиной.

Выгоды, казалось бы, очевидны: устройство компактно и почти не увеличивает габариты стандартного оружия (что нельзя сказать об обычных надульных устройствах), а тот факт, что расширяющиеся газы дополнительно затрачивают свою энергию на механическую работу по перемещению глушителя и сжатию возвратной пружины, позволяет повысить его эффективность, то есть еще более снизить силу звука при выстреле.

Но недостатки, к сожалению, перевешивают достоинства. Ведь дополнительное довольно массивное механическое устройство, перемещающееся вдоль ствола, снижает как надежность оружия в целом, так и кучность стрельбы, вызывая дополнительные колебания оружия. К тому же, сам конструктивный принцип устройства не позволяет вести автоматический огонь. По этим причинам данный казалось бы столь многообещающий глушитель так и не получил путевку в жизнь.

Как видим, над этими конструкциями глушителей еще работать и работать. Но сама инженерная идея очень интересна и перспективна, обещая в будущем новые, еще более оригинальные решения.

РУССКИЙ ШЕПОТ - БЕСШУМНОЕ ОРУЖИЕ ЗАМКНУТОГО ТИПА

Подлинно революционной идеей в области бесшумной стрельбы явилась разработка систем с расширением пороховых газов в переменно-замкнутом объеме. Отечественные конструкторы пошли именно этим путем и достигли здесь изумительных успехов. Аналогов подобным конструкциям в мире больше нет.

Это принципиально новый и радикальный путь устранения звука выстрела - "отсекать" пороховые газы, оставляя их в стволе или небольшой насадке. При этом газы вообще не выходят наружу. В конструкцию специального патрона введен своеобразный "пыж", который выталкивает пулю, но отсекает пороховые газы, не позволяя им выйти из ствола в окружающую атмосферу. Эта, едва ли не старейшая, идея "глушения" не так уж проста в исполнении, поскольку требует специальной конструкции патрона и оружия, позволяющей запереть дульную часть ствола после вылета пули. Преимущества - подобные конструктивные решения значительно уменьшают размеры "бесшумного" оружия и позволяют придать ему вид обычного, то есть служат целям эффективной маскировки.

Безусловно, пионерами в этой области являются наши соотечественники братья В.Г. и И.Г. Митины, поэтому мировой приоритет нашей страны бесспорен. В далеком уже от нас 1929 году они подали заявку и получили патент на "револьвер для беззвучной стрельбы с применением ведущего пулю и остающегося в канале поддона увеличенного диаметра".

Револьвер Митиных имеет одну оригинальную конструктивную особенность, которая сразу бросается в глаза при первом взгляде на оружие: у него два (!) барабана - один боевой, на привычном месте, и второй добавочный, расположенный соосно с первым у дульной части оружия. Оба барабана закреплены на общей оси. Патроны, как обычно, заряжаются в боевой барабан. При этом пули находятся в поддонах (или "поддонках" - по терминологии авторов). В дульном барабане имеются гнезда, подобные боевому, но каждое его гнездо состоит из пульно-пропускного отверстия и поддоночного гнезда. Другими словами, Митины предложили бесшумный комплекс "спецоружие - спецбоеприпас".

При выстреле пуля с поддоном под действием пороховых газов вместе двигаются по стволу, при этом поддон "заседает" (т.е. застревает) в гнезде дульного барабана, пуля же свободно проходит через пульно-пропускное отверстие и летит в цель. Наличие специальных сальников-уплотнителей устраняет возможность прорыва пороховых газов наружу. После выстрела при откате боевого барабана назад в первоначальное положение происходит выпуск уже успевших значительно охладиться и расшириться пороховых газов в атмосферу. При последующем взводе курка боевой и дульный барабаны синхронно поворачиваются на шаг одного гнезда, при этом и патронник с патроном и поддоночное гнездо устанавливаются на одну ось со стволом.

Перезаряжать оружие весьма сложно и долго, так как для этого необходимо выбить шомполом как стреляные гильзы из боевого барабана, так и поддонки, засевшие в гнездах дульного барабана. Но для оружия подобного типа большая скорострельность обычно и не требуется. К сожалению, автору не удалось обнаружить данных о том, был ли создан натурный, действующий образец оружия Митиных, а также об его испытаниях. Но, с другой стороны, конструкция представляется легко реально осуществимой и не видно принципиальных конструктивных и технологических трудностей, препятствующих ее воплощению в металл. Оружие Митиных следует отнести к первому в мире образцу конструктивно детально проработанного, работоспособного действительно полностью бесшумного оружия и к тому же вполне реально осуществимому. Позже братья увлеклись разработкой классических надульных глушителей. В частности, ими был разработан знаменитый в наших войсках в годы войны прибор "Брамит" (то есть - глушитель БРАтьев МИТиных) и широко применявшийся как на револьверах, так и на винтовках.

Советский инженер Гуревич работал над созданием подобного оружия "замкнутого цикла" в гоSteyruuuды войны на Тульском оружейном заводе. Он использовал принцип жидкого толкателя, т.е. между поршнем и пулей находилась жидкость, которая проталкивала пулю через канал ствола. Объем жидкости соответствовал объему канала ствола. Поршень, переместившись до дульца гильзы, упирался в него и запирал пороховые газы внутри замкнутого объема гильзы. При этом пыж вытеснял воду из гильзы, вследствие чего пуля двигалась по каналу ствола со скоростью истечения жидкости. Ввиду того, что вода, как и всякая жидкость, практически несжимаема, то скорость движения пули будет во столько же раз  больше скорости движения пыжа, во сколько раз площадь поперечного сечения канала ствола меньше площади поперечного сечения гильзы (принцип гидравлического редуктора).

В итоге отсутствовала звуковая ударная волна, а низкая начальная скорость пули (189-239 м/сек) исключала и возникновение баллистической волны. Таким образом, обеспечивалась практически полная бесшумность выстрела, но большое облако водяных брызг выдавало стрелка. К тому же использование воды в качестве толкателя пули затрудняло применение оружия при зимних, отрицательных температурах. К недостаткам следует отнести и большую потерю энергии пороховых газов на преодоление сопротивления при перетекании жидкости и на придание ей скорости пули.

Образцы стрелкового оружия конструкции Гуревича проходили испытания на научно-исследовательском полигоне стрелкового вооружения Красной Армии в ноябре 1943г. Гуревич разработал несколько образцов однозарядных пистолетов, но в малосерийное производство в конце 40-х годов пошел только его 7,62-мм пятизарядный револьвер. Повидимому, конструкцию Гуревича можно считать первым в мире бесшумным оружием, доведенным до действующего образца, прошедшего государственные испытания, принятого на вооружение и выпускавшегося малой серией. Но с окончанием войны интерес к данному вопросу снизился.

Всерьез вернулись к разработке этих патронов в конце 50-х годов, когда развернулись работы по исследованию иных конструкций специальных патронов. В частности, проходил испытания патрон со ступенчатой пулей к пистолету с коническим каналом ствола калибра 9/7,62мм. Снижение уровня шума достигалось запиранием порохового газа в стволе поршнем, расположенным в гильзе за пулей. Поршень от предыдущего выстрела выталкивался следующей пулей. Тогда же американцы создали несколько опытных образцов аналогичных патронов, но закрыли эту программу по экономическим соображениям, так как технические и технологические проблемы, возникшие при разработке подобного оружия, показались им труднопреодолимыми.

В 1969 году американцы Ирвин Р. Барр и Джон Л. Крайчер из "AAI Corporation" разработали и запатентовали шестиствольный акваревольвер - то есть оружие, приспособленное для стрельбы под водой. Каждый патрон представлял собой фактически вкладной ствол, снаряженный стрелой-гарпуном. Стрела выбрасывается пороховыми газами с помощью пыжа-поршня, который остается в гильзе, изолируя в ней пороховые газы. Таким образом достигается бесшумная, беспламенная и бездымная стрельба. Но это оружие эффективно только под водой, на воздухе стрела быстро теряет устойчивость и начинает беспорядочно (хоть и беззвучно) кувыркаться. Подобным оружием оснащены бельгийские "коммандос" и подводные пловцы.

Но наиболее эффективным оказался отечественный патрон СП-2, похожий на вышеописанный патрон Гуревича, но жидкий толкатель в нем был заменен легким металлическим, присоединенным к донной части тупоконечной пули. После выстрела пуля вместе с толкателем вылетала из канала ствола, а оставшийся в гильзе поршень запирал в ней пороховые газы. Этот 7,62-мм патрон вместе со стреляющим устройством в середине 50-х годов был принят на вооружение для армейской разведки.

В начале 60-х патрон модернизировали: пуля была заменена на обыкновенную 7,62-мм автоматную ПС. Телескопический поршень-толкатель после выстрела оставался в гильзе. Новый боеприпас получил индекс СП-3. Предполагалось, что автоматная пуля затруднит опознание типа применявшегося оружия, однако более крутые нарезы ствола выдавали специальное оружие. Патроны СП-2 и СП-3 чаще всего использовали в малогабаритном двуствольном неавтоматическом пистолете МСП и ноже разведчика НРС. Но создать автоматическое или полуавтоматическое оружие под этот патрон практически невозможно, так как при стрельбе пистон (толкатель), выталкивающий пулю, выходит из гильзы почти на половину своей длины.

В 1972 году в СССР был разработан двуствольный неавтоматический пистолет МСП под специальный 7,62-мм патрон СП-3. Блок из двух вертикально расположенных стволов выполнен поворотным - для заряжания и разряжания. Специальный 7,62-мм патрон СП-3 (масса 15г, длина 52мм) обеспечивает бесшумность, беспламенность и бездымность выстрела за счет блокировки газов в гильзе. Дальность эффективной стрельбы равна 15м. Оружие широко применялось как подразделения армейского спецназа, так и отечественными спецслужбами.

Ввиду особенностей устройства данных патронов, применяться они могут только для недальнобойного короткоствольного оружия, так как разгон пули в стволе происходит на длине, равной длину хода поршня (или штока). А он как правило не превышает длину самой патронной гильзы. Их главное достоинство - применение подобных спецпатронов позволяет создать бесшумный пистолет в габаритах обычного боевого пистолета.

Следует отметить повышенную опасность при обращении со всеми подобными патронами. В снаряженном виде каждый патрон представляет собой фактически заряженный однозарядный пистолет. А в "стреляном" виде он не менее опасен, так как содержит находящиеся под большим давлением в замкнутом объеме пороховые газы, к тому же еще и раскаленные.

На принципе запирания пороховых газов внутри гильзы основана конструкция еще целого ряда образцов бесшумного оружия, принятого на вооружение отечественных спецподразделений. К ним относятся 30-мм бесшумный подствольный гранатомет, пробивающий трехсантиметровый стальной лист на расстоянии 800м, двухствольный бесшумный пистолет С-4М. Разрабатывалось и более тяжелое и мощное оружие: в первой половине Великой Отечественной войны в Советском Союзе испытывался бесшумный миномет КБ завода № 58.

В Бельгии в начале 70-х годов была разработана портативная система бесшумного портативная система бесшумного оружия "Джет Шот". Точнее, это целое семейство пехотного оружия, в которое входят: одноствольный миномет, миномет одноразового использования, 12-ствольный гранатомет. Следует отметить, что система оружия "Джет Шот" обеспечивает скрытность и внезапность боевого использования и может с успехом применяться в пехотных и спецдиверсионных подразделениях.

Приятно сознавать, что в этой - бесшумно-оружейной - области мы были первыми и являемся лидерами и по сей день. И что интересно: в самой первой конструкции бесшумного оружия - братьев Митиных - был осуществлен тот же самый принцип изоляции пороховых газов в замкнутом объеме с помощью поршня-поддона, что и в новейшем и секретнейшем российском патроне СП-4 аналогичного назначения. Другими словами, развитие современного бесшумного оружия идет как раз по линии развития той конструкции, которую предложили российские инженеры Митины.

Но вот что самое интересное: в патентной формуле своего изобретения Митины в первой, ограничительной ее части говорят о "беззвучной стрельбе с применением ведущего пулю и остающегося в канале поддона увеличенного диаметра", то есть как об уже известном и осуществленном конструктивном принципе глушения звука выстрела. Следовательно, это позволяет нам предположить наличие еще более раннего прототипа изобретения и что на самом деле мы и еще более того первые... И не даром за рубежом подобное оружие известно под названием "русский шепот".

БЕСШУМНАЯ ЭКЗОТИКА - НЕСТАНДАРТНЫЕ И ЭКЗОТИЧЕСКИЕ КОНСТРУКЦИИ ГЛУШИТЕЛЕЙ

Развитие бесшумного оружия в настоящее время происходит по вполне традиционным направлениям. Но существуют отдельные весьма нетрадиционные и даже просто экзотические конструкции глушителей, не подпадающие под классическую классификацию. Например, Зигфридом Хюбнером из фирмы Карл Вальтер (Германия) в 1970 г. разработана конструкция, основанная на принципе отражения газов от вогнутой параболической внутренней поверхности передней стенки глушителя. Снижение энергии газов происходит за счет многократного переотражения ударной волны внутри корпуса глушителя и встречного гашения ударной волны встречной волной.

Устройство это предельно просто по своей конструкции, но требует скрупулезного расчета внутренней газодинамики под конкретное оружие и конкретный патрон: простая замена боеприпаса (хоть на более, хоть на менее мощный) резко меняет всю картину внутренних газовых потоков, и в результате эффективность глушения звука выстрела резко падает.

В Японии разработано экзотическое устройство снижения звука выстрела, на первый взгляд совсем элементарного и состоящего из надульного конуса-диффузора и охватывающей его трубки с открытыми торцами. Но за счет тщательного расчета сложного процесса интерференции ударных волн внутри данного устройства и эффекта эжекции пороховыми газами внешнего воздуха (при интенсивном смешении с ним газы быстро охлаждаются) эффект снижения звука выстрела получился весьма существенным.

Дипл Р. Холзер из фирмы Тейлор (Англия) в 1975 г. запатентовал аналогичную конструкцию: глушитель-эжектор, в котором струя пороховых газов эжектирует окружающий холодный воздух, интенсивно перемешивается с ним и активно охлаждается.

По ряду причин эти устройства не нашли сколько-нибудь широкого применения на практике. Но эти примеры наглядно показывают, что в технике нет проторенных путей, и успеха можно достигнуть самыми разными, порой очень необычными путями.

Рассмотрим теперь подробнее еще некоторые образцы "бесшумного" оружия.

ОБРАЗЦЫ "БЕСШУМНОГО" ОРУЖИЯ

Проект полковника Гумберта

Работы над устройствами "глушения выстрела" начались в конце XIX в. - вслед за введением бездымных порохов. Первое  более-менее действенное устройство создал в 1898г. французский полковник Гумберт, установив на конце ствола цилиндрическое устройство с цилиндрическим каналом, продолжающим канал ствола, каморой с клапаном и отводными каналами для пороховых газов. В "орудийном" варианте клапаном служила массвиная пластина, шарнирно укрепленная на поперечной оси. После вылета снаряда из ствола следующие за ним пороховые газы поднимали платину и прижимали ее к дульному отверстию. Отсеченные таким образом газы сбрасывались в атомсферу через узкие отводные каналы назад, так что устрйоство должно было служить еще и дульным тормозом. В "стрелковом" варианте вместо пластины использовался шарик, поднимаемый из своего специально спрофелированного гнезда газовым потоком и также перекрывавщим дульный срез. Среди достоинств изобретения Гумберта называлась возможность его использования на штатных образцах. Однако испытания, проведенные фирмой "Гочкис", показали, что хотя уровень звука и дульное пламя заметно снижались, прорыв газов наружу еще до выхода снаряда (пули) из ствола не позволял достичь желаемой цели, а отдача не снижалась вовсе.

Множество проектов "глушителей" разных принципов действия появилось в годы первой мировой войны. Так, в России весьма простую и рациональную конструкцию предложил летом 1916г. А. Эртель. Как и многие дpугие изобpетатели, Эpтель пpедлагал глушитель пpежде всего для аpтиллеpийских оpудий, что вполне понятно, если учесть гpомадную pоль аpтиллеpии и вводившийся уже метод звуковой засечки позиций. Но это же и подвело изобpетателей: глушители для оpудий выходили слишком гpомоздкими, а потpебность в них для стpелкового оружия еще не выявилась столь явнo, чтобы вводить их в войска.

Великобритания

Стоит отметить, что в годы второй мировой войны немалый вклад в развитие "бесшумного" оружия внесли англичане. Поражение 1940г. заставило Великобританию искать новые способы борьбы с  Германией, одним из которых стало развертывание  подрывных  операций в  тылу противника. В 1941г.  в Вельвине на  севере  Лондона  появилась экспериментальная лаборатория под руководством  Д.М. Невитта, специалиста по взрывчатым веществам. Задачей лаборатории, прозванной "магазином игрушек Черчилля", была разработка оружия и специальных  средств диверсионного  характера.

Среди прочего появились первые "бесшумные" пистолет и карабин специальной разработки, пошедшие в серийное производство.

Для начала в лаборатриии в Вельвине было создано однозарядное бесшумное приспособление под 7,65-мм пистолетный патрон .32 ACP или 9-мм "парабеллум". Оно состояло из ствола с цилиндрической ствольной коробкой, интегрированного глушителя, затвора-крышки и ударно-спускового механизма. Патрон вкладывали в патронник, после чего в ствольную коробку ввинчивали затвор. Сбоку ствольной коробки выступали два рычажка - взводителя ударника и предохранителя. Впереди на кожухе глушителя монтировалась спусковая кнопка, связанная с ударным механизмом тягой, проложенной вдоль кожуха. От случайного нажатия кнопку защищали боковые "ушки". Приспособление получило название "Велрод" (WELvin-ROD). Предполагалось, что оно будет носиться в рукаве на шнуре, прикрепленном к ушку крышки, а для выстрела вытягиваться и обхватываться ладонью так, чтобы спусковая кнопка оказывалась под большим пальцем. После первых испытаний было признано полезным дополнить оружие магазином. Вскоре ствол и интегрированный глушитель "Велрод" дополнили рукояткой удержания, а затем - магазином и продольно-скользящим затвором. Так появился 9-мм бесшумный пистолет "Велрод" MkI, нашедший, в отличие от "рукавного" прототипа, практическое применение.

К тому времени британское Управление Специальных операций (УСО) уже выбрало 5,6-мм однозарядный спортивный "Веблей-Скотт" с дульным глушителем, однако 9-мм магазинный "Велрод" сулил лучшие перспективы.

В стволе выполнялись четыре правосторонних нареза. "Интегрированный" глушитель длиной 127 мм и диаметром 35 мм состоял из двух камер. Первая располагалась вокруг ствола, ограничивалась стальной  втулкой  спереди и ствольной коробкой сзади. Пороховые газы отводились в нее через отверстия, высверленные в   стенке  утолщенной   части   ствола  впереди патронника. Перед дульным срезом  ствола  располагалась  вторая камера, прикрытая  спереди втулкой с дульной выемкой. Впереди  камеры и  перед стволом  путь  пороховым  газам   преграждали укрепленные на стальных шайбах сплошные резиновые шайбы, между ними на продолжении оси канала ствола  располагалась  трубка  с четырьмя рядами отверстий, отводящих пороховые газы к периферии камеры. Упоминается, что в опытных моделях "Велрод" в глушителе использовали также кожаные сплошные шайбы, пропитанные маслом.

Глушитель плотно пригонялся к ствольной коробке, изготовленной из стального цилиндра. В сквозном канале коробки помещался затвор. Поворотная личинка затвора с двумя боевыми выступами крепилась к остову в тыльной  части  винтом. Запирание канала ствола производилось поворотом личинки, а насеченная втулка личинки служила рукояткой затвора. Продольное движение затвора ограничивалось винтом  в правой стенке ствольной коробки, входившим в продольный паз затвора. Винт, которым личинка крепилась к остову затвора, служил также упором боевой пружины ударника, помещенного в канале затвора. При досылании патрона в патронник ударник вставал боевым упором на шептало спускового механизма. Шептало было связано со спуском. Последний представлял собой трубку с крючком,  насаженную на стрежень, и смещался при нажиме назад. Автоматический предохранитель спускового механизма имел вид клавиши позади основания рукоятки и выключался только при полном охвате рукоятки ладонью. Выброс стреляной гильзы производился  выбрасывателем  затвора  через верхнее окно ствольной коробки.  Основание рукоятки крепилось к ствольной коробке снизу четырьмя винтами.

Собственно рукояткой служил сам магазин - обычный металлический коробчатый  магазин на 6 патронов, "упакованный" в резиновый чехол. Защелка магазина в виде пружинящей пластины помещалась на задней стенке его корпуса. Прицельные   приспособления включали мушку, укрепленную на  глушителе  и  целик  с  прорезью,   крепящийся "ласточкиным хвостом"   в  пазе ствольной  коробки  позади ее верхнего окна. Для стрельбы ночью прицел и мушка могли снабжаться светящимися точками (!).

Для неполной разборки нужно было отсоединить магазин, вывернуть шлицевой отверткой  или подходящим лезвием  винт  с  правой стороны ствольной коробки и  извлечь затвор. Глушитель также мог отсоединяться. В разобранном виде "велрод" мог носиться в специальном подмышечном чехле под верхней одеждой.

Масса 9-мм "Велрод" МкI с  глушителем  и магазином  составлял 1,545 кг,  длина 365 мм, высота 140 мм, начальная скорость пули  - 300-305 м/с.  Пистолет расчитывался на стрельбу тренированным стрелком на дальностях до 45 м днем и до 18  м  ночью, однако далее 10 шагов  стрельба  была малоэффективной,  и инструкции рекомендовали малые дальности. Без глушителя (неполная сборка) пистолет мог применяться  в  упор  для самообороны.  Глушитель оказался довольно эффективным,  а магазинная схема с запиранием затвора исключала механические звуки при выстреле и после него.

В процессе производства детали пистолета изменялись. Наиболее существенные изменения были внесены в  1944г. Ударно-спусковой механизм получил  второй  предохранитель  в виде  поворотного рычага внизу  ствольной  коробки позади рукоятки.  На   части пистолетов появилась   спусковая  скоба,  крепившаяся  спереди петлей к глушителю,  а сзади  -  осью к  основанию  рукоятки.

Размеры спусковой  скобы позволяли вести стрельбу в перчатках. Защелка магазина была перенесена в пределы  спусковой  скобы и могла управляться указательным пальцем стреляющей руки - удобно для боевого  пистолета,  но малозначительно  для  "бесшумного" оружия специального  назначения.  В это же время пистолет стали выполнять под 7,65-мм патрон "браунинг" ("7,65 Ауто") и значительно видоизменили глушитель. Теперь пороховые газы в его заднюю камеру отводились через 24 отверстия диаметром  3,2  мм, выполненные в стенках ствола по дну  нарезов. Часть  глушителя перед стволом  разделялась  на несколько  камер  резиновыми и жестяными шайбами,  между которыми  помещались упорные кольца.

Для лучшего прохождения  тупоконечной  пистолетной  пули  через резиновые шайбы  в них  выполнялись  узкие конические каналы, раскрытые в сторону  дульного  среза ствола.  Такой   7,65-мм пистолет со  старой защелкой  магазина  и без спусковой скобы получил обозначение "Велрод" МкII.  При длине ствола 110 мм общая длина МкII составляла 305-310 мм,  вес 0,91 кг, начальная скорость пули  213  м/с. "Велрод" выполнялся под патроны "парабеллум" и  "браунинг"  неслучайно - на территории Европы, где должны были действовать британские агенты,  это были  тогда наиболее распространенные пистолетные патроны.

Отсутствие клейм и надписей вполне понятно для оружия  специального назначения. Грубоватая внешняя отделка "Велрода",  видимо, указывает  на полукустарное изготовление, хотя "Велрод" MkII (MkIIA) выпускался "Бирмингем Смол Армз". Производителем кобур для скрытого ношения была лондонская фирма "Маппин энд Веб".

Интерес к "Велроду" проявили и американцы.  В  1944г. 9-мм "Велрод МкI"  вошел  в каталоги Управления Стратегических Служб США. В 1945г. в самих США фирма "Ю.С. Нэвэл Ган  Фэктори" начала выпуск такого  пистолета для УСС. Позже в США начали выпуск также 11,43-мм модели "Велрод" под патрон .45 АСР (Эта модель известна как "Хэнд Файринг Дивайс"  MkI). Заметим, что  американцы использовали  "Велрод"  значительно дольше англичан. 11,43-мм модель, "опоздавшая" ко второй мировой, применялась во время Корейской   войны. А  в  начале  70-х  7,65-мм "Велрод" оказались у бойцов специальных американских групп SOG  ("группы исследований и  наблюдения"),  проводивших  тайные  операции на территории Лаоса,  Камбоджи и Северного Вьетнама. И связано это было не только с характеристиками самого "Велрод" - SOG старались максимально использовать "неамериканское" оружие.

Магазинный карабин "Де Лизл Коммандо"

Одним из  лучших образцов "бесшумного" оружия периоа второй мировой считается британский "Де Лизл Коммандо Карбин" (De Lisle Commando Carbin - вспомним,  что отряды английских "коммандос" начали формироваться уже в 1940г.). Интересно, что разработан этот карабин был в инициативном  порядке  частным лицом.  Уильям  Годфрэй Де Лизл к началу второй мировой работал в британском Министерстве авиации. Еще в 16 лет увлекшись оружием, он вместе с друзьями разработал конструкцию глушителя для спортивной винтовки под 5,6-мм патрон .22  LR  кольцевого  воспламенения.  С  началом войны  он вернулся  к  своей идее и предложил "бесшумное" 5,6-мм оружие на  основе  самозарядного карабина Браунинга.

Осознавая  невысокое пробивное и убойное действие малокалиберного патрона на дальностях применения карабина, Де Лизл Некоторое  время экспериментировал  с пистолетным 9-мм патроном  "парабеллум",   но  лучший   результат   получился  с американским  патроном  .45 АСР  (11,43х23) - его пуля при массе 14,9 г имела начальную скорость 260 м/с (заметно ниже скорости звука) и поперечную нагрузку 14,5  г/кв.см.  Это позволяло ей сохранять  убойную силу на достаточно  большой дальности. В результате  появился   11,43-мм  магазинный "Де  Лизл  Карбин", заинтересовавший  британское УСО.

Конструкция "Де Лизл" представляла  собой  сочетание приклада, затвора  и  спускового механизма штатной магазинной винтовки "Ли Энфильд" MkIII, укороченного ствола пистолета-пулемета "Томпсон", магазина  пистолета М1911  "Кольт"  и оригинального глушителя Де Лизла.  Поворотный затвор сцеплялся со ствольной  коробкой  двумя боевыми  выступами,  имел  плоский насеченный  курок  и удобную, отклоненную  книзу рукоятку,  предохранитель   монитровался   на ствольной коробке. Ствол крепился в ствольной коробке резьбой. На передний выступ ствольной коробки также резьбой  крепилась труба (кожух)   интегрированного   глушителя, продольная  ось  которой находилась ниже  оси канала  ствола.  "Ассиметричное"  положение кожуха  глушителя позволило "уложить" оружие в небольшие габариты и не поднимать излишне прицельные приспособления  над прикладом.

Внутри глушитель разделялся на две части - в передней располагался сепаратор,  задняя,  окружаюшая ствол,  образовывала единую  расширительную камеру. Расширение пороховых газов производилось как бы в несколько ступеней. На дульную часть ствола навинчивалась  муфта. Газы отводились из ствола через четыре ряда отверстий,  выполненных по дну нарезов, сначала в пространство между стволом и муфтой,  а оттуда в заднюю камеру глушителя.  Перед  дульным срезом  ствола   муфта  образовывала раструб, способствовавший  расширению  большей части газов,  как опережающих пулю,  так и следующих за ней и не отведенных через отверстия в стенках ствола. Эти газы попадали в сепаратор, представлявший собой ряд разрезных медных шайб, надетых на  два продольные стержни и образующих ряд камер.  Разрезы шайб были выполнены  вверху,  причем края  разреза  отгибались в   разные стороны.  Это не только открывало путь пуле,  но и способствовало "закручиванию" газов,  их торможению и отводу к периферии  камер.

Сепаратор  мог  извлекаться из  глушителя для чистки или замены. Хотя замена шайб в процессе службы вряд ли понадобилась бы -  они выдерживали   до  4500  выстрелов, что  было,  кстати, заметным преимуществом перед глушителями с резиновыми шайбами. Такая схема делала глушитель весьма эффективным - по английским данным,  звук выстрела был очень трудно различим даже  ночью  на  дальности  50 ярдов (около 46 м).  При дальности прицельной стрельбы до 200-275 ярдов (183-251 м) это был отличный показатель.  Как  утверждают, самым громким источником звука был удар бойка по капсюлю патрона. Правда, стук деталей при перезаряжании был столь же громким, как у  штатной винтовки,  так что стрелку приходилось расчитывать на поражение цели с первого выстрела.  Но удобный приклад с выступом шейки,  спуск с "предупреждением" и  сравнительно  длинный для данного патрона ствол способствовали меткости стрельбы. Чтобы "не шуметь"  при подготовке  выстрела  стрелок мог носить карабин с патроном в  патроннике  и включенным   предохранителем.   Перед выстрелом  предохранитель выключался,  а  курок затвора вручную оттягивался назад, взводя ударник.

Для  установки  пистолетного  магазина  нижнее  окно ствольной коробки перекрывалось специальной крышкой с  вкладышем, переделывалась защелка магазина.  Был разработан также магазин на 11  патронов,  но он  оказался  почти вдвое  длиннее   штатного пистолетного и не пошел в серию.

Снизу к глушителю крепились деревянное цевье и передняя антабка, сверху - основание мушки и колодка секторного прицела.  Планка прицела имела насечки от "1" до "6". Сменная мушка крепилась в основании на "ласточкин хвост", ее задний срез не допускал бликов в сторону прицела и обеспечивал четкую видимость  мушки  при любом направлении освещения (кроме "контрового света", разумеется).

Первую партию в 17 карабинов выпустила фирма "Форд-Дагенхэм". "Серийное" производство поставила  "Стерлинг  Армамент  Компани", изготовившая 500 штук. "Стерлинг" ("Sterling",  там же  в Дагенхэме) внесла в конструкцию ряд изменений:  заменила стальной кожух глушителя алюминиевым для снижения веса, исключила переднюю втулку кожуха, насечку прицела выполнила в ярдах - 50, 100, 150 и 200  (около 45,5,  91,5,  137 и  183  м).  Небольшое количество карабинов для "коммандос"-парашютистов снабдили пистолетной рукояткой и складным прикладом, в соответствии с этим антабки для ремня перенесли на левую сторону оружия. Любопытно, что конструкция складного приклада была аналогична пистолету-пулемету "Стерлинг",  который в этот период был только разработан (позже уже сам "Стерлинг" получил глушитель по схеме "Де Лизл Коммандо").  Детали карабинов заказывались отдельным лондонским фирмам.

Длина карабина "Де Лизл" составляла 945-960 мм при длине ствола 190-210 мм,  вес без патронов - 3,7  кг.  Емкость магазина  -  7 патронов, патрон  в  патроннике увеличивал  их  запас до 8. По степени глушения звука выстрела, кучности стрельбы,  поражающему действию  пули карабин "Де Лизл" превосходил такие образцы оружия для "коммандос", как "бесшумные" пистолеты-пулеметы "Стэн" Mk2S и Mk6.  Однако он требовал тщательной обработки и пригонки деталей. Для военного времени это  было  серьезным недостатком,  поэтому выпуск   и оказался  небольшим  - во  всяком  случае карабинов изготовили меньше, чем "Стэн" Mk2S.

Карабины "Де Лизл" практически не применялись в Нормандии - потребность в "бесшумном" оружии оказалась здесь невелика.  Зато для них нашлась работа в джунглях Юго-Восточной Азии. Например, в Бирме "коммандос", просачиваясь в глубину обороны японцев, обстреливали из "бесшумных" карабинов транспортные колонны и конвои. В Малайзии карабины пригодились при операциях против восставшего местного населения. Вскоре после войны большая часть  "Де Лизл" была уничтожена - британские власти опасались, что в послевоенной неразберихе столь эффективное оружие может попасть в преступные руки.

В результате до наших дней дожило немного "Де Лизл Коммандо Карбин". Правда,  в начале 80-х их выпуск  попытались  возродить. Так, "Лоу Энфорсмент Интернэшнл Лтд." наряду с другими образцами "бесшумного" оружия представила модели "Де Лизл" Mk3 и Mk4 уже  под  патрон 7,62х51 НАТО с соответственно переделанным глушителем и магазином, затвором и спусковым механизмом по типу "Ли Энфильд"  No   4,   а  также  с кронштейном  для  установки оптического прицела.  Хотя такое оружие и предлагалось для "сил специальных операций", оно  было расчитано скорее на современных коллекционеров - благо при малом выпуске "Де Лизл" сумел снискать себе немалую  известность.  Внесенные же в конструкцию изменения, видимо, неслучайны.  Во-первых, это уже не чистый "плагиат", во-вторых, при винтовочных патронах "глушитель" становится скорее "снижателем" уровня звука выстрела,  а значит оружие  может быть разрешено для коммерческой продажи, в-третьих, несколько возросла меткость и кучность стрельбы,  что придает оружию и  "спортивный" интерес.

Пистолет-пулемет "СТЭН" Mk2S

Появившийся в середине 1941г. 9-мм пистолет-пулемет "СТЭН" стал ответом на выявившуюся потребность в срочном оснащении армии легким автоматическим оружием. Его название представляет собой аабревиатуру "Shepherd-Turpin-ENfild" из первых букв фамилия начальника "Бирмингем Смол Армз Компани" майора Р. Шеферда и главного конструктора этой компании Г. Турпина, а также г.Энфилд, в котором "Ройал Смол Армз" собрала первые партии нового оружия. Благодаря предельно упрощенной конструкции "СТЭН" производился в больших количествах - до 1945г. выпущено более четырех миллионов штук нескольких модификаций.  Около половины из них составили пистолеты-пулеметы модификации Mk2, появившейся в 1942г.

Автоматика оружия действовала за счет отдачи свободного цилиндрического затвора, выстрел производился с заднего шептала. Спусковой механизм, смонтированный в отдельном корпусе, допускал одиночный и непрерывный огонь, опредедлявшийся кнопочным преводчиком. Питание производилось от врепящегося слева прямого коробчатого магазина на 32 патрона. Прицельные приспособления - простейшие. Приклад на "СТЭН" Mk2 поначалу выполнялся в виде трубы с плечевым упором, затем - в виде простой штампованной рамки.

Небольшое количество Mk2 второго варианта было переделано в "бесшумный" вариантпол заказу УСО и МИ-6. Эта модификация получила индекс S (Silence). На ствол жестко крепился глушитель классической расширительной схемы. Для уменьшения скорости пули ниже звуковой использовался 9-мм патрон с несколько ослабленным зарядом, а ствол укорачивался до 91,4 мм (против 197 мм у обычных Mk2). Соотвтетсвенно пришлось уменьшить массу затвора до 454 г.

Из "СТЭН" Mk2S рекомендовалось вести одиночный огноь, но и при этом глушитель сильно нагревался, и для защиты руки стрелка от ожогов на глушитель надевали брезентовый кожух. Огонь очередями допускали только в крайних случаях. Для повышения точности стрельбы усилие спуска уменьшили с 2,6 до 2,2 кгс. Но при выстреле с заднего шептала большой точности не получалось. Глушитель был эффективен, но лязг металлических деталей отчетливо различался на 20 м.

Mk2S прменялся британскими коммандос в десантных операциях в Европе и на Сингапуре, передавался американским союзникам, французские "маки" небезуспешно пользовались ими в засадах и налетах. Это оружие выбрали и германские парашютисты в операции по выкрадыванию Муссолини.

Видимо, учитывая такой успех, англичане в 1944г. решили возобновить производство "бесшумных" пистолетов-пулеметов, взяв теперь за основу "СТЭН" Mk5 с постоянным деревяннным прикладом и пистолетной рукояткой. У него также укоротили ствол и установили глушитель по типу Mk2S - так появилась модификация Mk6 или Mk6S. В конце войны на нее в опытном порядке ставили подсветочные ночные прицелы. Mk6 официально состояли на вооружении до 1953г.

Приведем основные характеристики бесшумных "СТЭН"

"СТЭН"                                                                        Mk2S   Mk6
Масса без магазина, кг                                               3,5                   4,32
Масса со снаряженным магазином, кг             4,14                 4,96
Длина оружия, мм                                                       857                  857
Длина ствола, мм                                                        91,4                 95
Начальная скорость пули, м/с                         305                  305
Дульная энергия пули, Дж                                          350                  350
Прицельная дальность,м                                             135                  135
Темп стрельбы, выстр./мин                                         575                  575

Пистолет-пулемет "Стерлинг" L34A1

Система пистолета-пулемета "Стерлинг" была разработана Дж.У. Пэтчетом еще в 1942г., а к концу войны "Стерлинг Армамент Компани" подготовила его производство. Но тогда более дешевый "СТЭН" перекрывал дорогу другим образцам. Только в 1953г. на вооружение был принят "Стерлинг" Mk3 под армейским обозначением L2A1. Модель L2A2 пришла на смену в 1955г. году, а с 1956г. выпускался L2A3 ("Стрелинг" Mk4).

Схема в целом продолжала линию "СТЭН" (а по сути была развитием линии МР18 Шмайссера) - автоматика на основе отдачи свободного затвора, выстрел с заднего шептала, цилиндрическая затворная коробка, переходящая впереди в перфорированный кожух ствола, крепление магазина горизонтально с левой стороны коробки. На поверхности затвора выполнены спиральные канавки, играющие роль очистителя. В сочетании с большими зазорами это повышает надежность работы системы в случае засорения.

В начале 1960-х годов специалисты Генерального Штаба сформулировали требование на компактное бесшумное оружие под стандартный патрон 9х19 типа Mk2 Z с основным режимом одиночной стрельбы и стрельбой очередями при необходимости. В оответствии с этим Пэтчет разработал вариант "Стерлинг" Mk5 с интегрированным глушителем, принятый на вооружение под обозначением L34А1 (в коммерческом варианте - "Пэтчет/Стерлинг" Мk 5). Выпускался также в варианте с только одиночным огнем ("Стерлинг Полис Карбайн" Mk 5).

Интрегрированный глушитель выполнен по типу "Де Лизл Коммандо" и состоит из двух камер. Первая камера окружает ствол. Через отврестия, вполненные в несколько рядов по дну нарезов ствола в нее сбрасывается часть пороховых газов, что уменьшает начальную скорость пули до 300 м/с (т.е. ниже скорости звука). Отвод газов позволил, в отличии от бесшумных "СТЭН", не укорачивать ствол. Отведенные газы охлаждаются свернутой в рулон проволочной сеткой, попадают в диффузорную трубку, далее в расширитель, оттуда - в кожух ствола, и медленно просачиваются наружу. Впереди дульного среза ствола корпус глушителя образует диффузорную камеру, в которой установлен спиральный диффузор. Пороховые газы закручиваются, отражаются от дна диффузора и смешиваются с газами, уже прошедшими через отверстия в стволе. В результате их давление снижается. Во время испытаний из опытного образца было произведено 60 тыс. выстрелов, после чего износ внутренней поверхности ствола был признан удовлетворительным. Глушитель показал неплохую живучесть, хотя довольно сложен в уходе. На его корпусе крепятся мушка и цевье.

Уменьшение рабочего давления пороховых газов заставило облегчить затвор с 481 до 420 г и поставить одинарную возвратно-боевую пружину для нормальной работы автоматики. Боек жестко закреплен на зеркале затвора.

Оба отверстия прицела рассчитаны до 100 м, одно из них служит для стрельбы в сумерки - отверстие имеет больший диаметр и окружено мелкими отверстиями для увеличения количества света, поступающего на переферию глаза.

Большая масса, смещенный вперед центр тяжести и удлинение прицельной линии несколько улучшили кучность стрельбы L34А1 по сравнению с L3А4. "Стерлинг" Mk5 поставлялся в британскую армию и во множество стран, среди которых Гана, Индия (производит по лицензии), Ливия, Малайзия, Нигерия, Тунис, страны Персидского залива и т.д. Но хотя в целом он показал неплохие результаты, британская SAS, например, предпочла германские МР5SD. Правда, в ходе боев на Фолкледнских (Мальвинских) островах "Стерлинг" Mk5 использовался обеими сторонами.

Масса неснаряженного L34A1 - 3,54 кг, со снаряженным магазином - 4,25 кг, длина с откинутым прикладом - 857 мм, со сложенным прикладом - 654 мм, длина ствола - 198 мм, начальная скорость пули — 293-310 м/с, темп стрельбы — 700 в/мин. Емкость магазина - 34 патрона.

КНР / "Бесшумные" пистолеты Тип 64 и Тип 67

Пистолет Тип 64 выпускался в качестве оружия разведывательных и специальных подразделений. Для достижения наибольшей бесшумности выступы скользящего поворотного затвора, который размещен в кожухе, должны войти в пазы на ствольной коробке, выстрел производится при "глухом" запирании затвора. Освобождение затвора и извлечение гильзы после выстрела производят вручную. При переводе селектора вправо выступы затвора не входят в пазы на ствольной коробке, и пистолет действует в полуавтоматическом режиме на принципе отдачи. Однако движение затвора и выброс гильзы сопровождаются значительным шумом. В пистолете применяются патроны калибра 7,65x17 мм с гильзой без закраины. Специальный патрон с уменьшенной начальной скоростью пули ограничивает дальность стрельбы 40-50 м, но для "бесшумного" пистолета этого более чем достаточно.

Эффект подавления звука достигается за счет глушителя значительных размеров в передней части ствольной коробки, это приспособление выступает далеко вперед за пределы дульного среза. Пороховые газы покидают канал ствола и расширяются внутри цилиндра, заполненного проволочной сеткой. Сам цилиндр находится внутри объемного металлического корпуса. Пуля проходит через ряд резиновых мембран, которые задерживают пороховые газы. При ведении огня одиночными выстрелами с ручным перезаряжанием пистолет становится практически бесшумным, но невысокая начальная скорость полета пули в большой степени сказывается на ее убойной силе. Питание — от коробчатого магазина на 9 патронов.

Тип 67 является усовершенствованной моделью, практически не отличается от пистолета Тип 64, за исключением глушителя, получившего форму цилиндра, что сделало более легким его ношение в кобуре и придало хорошую балансировку. В устройстве глушителя имеются отдельные изменения, но принцип работы сохранен прежним. Характеристики Тип 64 следущие (в скобках данны характеристики Тип 67): масса без патронов — 1,81 (1,02) кг, длина — 222 (225) мм, длина ствола — 95 (89) мм, начальная скорость пули — 205 (181) м/сек. Уровень звука выстрела - 80 дБ.

Пистолеты-пулеметы Тип 64 и Тип 85

Пистолет-пулемет Тип 64 китайской разработки сочетает компоненты различных систем: принцип работы автоматики с отдачей свободного затвора и особенности действия затвора аналогичны лучшему пистолету-пулемету времен второй мировой войны - советскому ППС-43; ударно-спусковой механизм со сменой режима огня взят у английской модели "Брен" (большое количество которых было захвачено в ходе корейской войны), хотя и упрощен технологически.

В целом образец представляет собой вариант бесшумного автоматического оружия специального назначения. Применяется старый советский пистолетный патрон 7,62x25 ТТ. Хорошо подходящий для пистолетов-пулеметов благодаря своей баллистике, он однако не слишком удобен для бесшумного оружия из-за сверхзвуковой начальной скорости пули. Но эту проблему удалось просто разрешить. Магазин имеет секторную форму и размещается впереди спусковой скобы. Для облегчения экстракции стреляной гильзы на стенках патронника выполнены три продольные канавки Ревелли шириной 0,1 мм и глубиной 0,075 мм, начинающихся у входа патронника и имеющих длину около 10 мм - несколько выравнивая давление пороховых газов внутри и вовне гильзы, они снижабт риск ее обрыва при извлечении. Спусковой механизм допускает ведение одиночного и непрерывного огня.

Глушитель - классического расширительного типа. Ствол длиной 200 мм на протяжении примерно 157 мм имеет четыре ряда отверстий диаметром 3 мм, расположенных по дну нарезов (всего 36 отверстий). За счет истечения пороховых газов через отверстия начальная скорость пули уменьшается ниже скорости звука. Сплошной кожух, окружающий ствол, имеет длину 165 мм и крепится втулкой к ствольной коробке. Внутри кожуха помещен пакет перегородок с отверстиями, соединенных двумя стержнями. Пороховые газы, попавшие в кожух, расширяются в камерах, образованных перегородками и затем медленно истекают через отверстия последней перегородки у переднего среза кожуха. Глушитель, несмотря на простоту конструкции, весьма эффективно подавляет вспышку выстрела и значительно снижает уровень звука.

Упрощенная и облегченная модификация, предназначенная на экспорт, обозначена как Тип 85. Его механизмы аналогичны механизмам пистолета-пулемета Тип 64. С патроном Тип 64 звук выстрела снижен до уровня менее 80 дЦб. Может использоваться выпускающийся в Китае вариант патрона 7,62х25 с утяжеленной остроконечной пулей и дозвуковой начальной скоростью.

Масса пистолета-пулемета Тип 64 без магазина - 3,4 кг, длина оружия - 843 мм с откинутым прикладом и 635 мм с убранным, длина ствола - 244 мм, начальная скорость пули - 313 м/с, темп стрельбы - 450 в/мин. Эффективная дальность стрельбы - 135 м. Емкость магазина - 30 патронов.

СССР/Россия

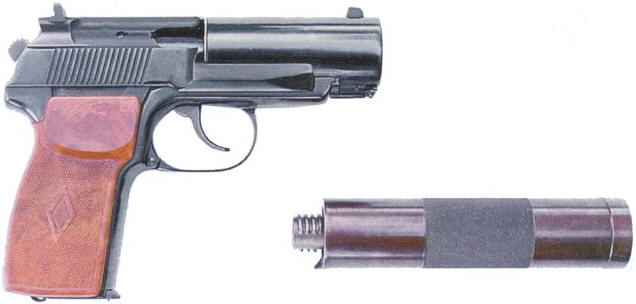

Пистолет ПБ

Оригинальным примером оружия, в котором интегрированный глушитель сочетается со съемным может служить ПБ ("пистолет  бесшумный", идекс 6П9), разработанный  конструктором  А.А. Дерягиным с использованием элементов ПМ и принятый на вооружение в 1967г.

ПБ имеет двухсекционный "глушитель".  Непосредственно на удлиненный  до 105 мм ствол  пистолета  надет кожух- расширительная камера диаметром 32 мм. Камера  фиксируется  на переднем  отростке  рамки, пороховые газы отводятся в нее через отверстия, выполненные по дну нарезов ствола. Между стволом и  кожухом  уложена рулоном  металлическая   сетка,  отбирающая температуру пороховых газов. К передней части камеры сухарным соединением крепится съемный узел глушителя  -  "насадок".  Внутри корпуса  насадка помещен сепаратор,  включающий несколько шайб,  установленных под разными углами наклона к оси канала ствола. Шайбы дробят и перенаправляют газы.

Пуля свободно проходит в отверстия шайб.  На корпусе насадка выполнена наметка под пальцы.  Подобная  схема  "глушителя"  стала   типовой   в отечественном оружии - мы можем увидеть ее в пистолете-пулемете "Кедр-Б", винтовке ВСС,  автомате АС.  Начальная скорость пули снижена до 290 м/с, т.е. ниже скорости звука. Многие пользователи, правда,  отмечают недостаточную степень "глушения" звука выстрела из-за прорыва газов из "насадка".

Затвор значительно укорочен. Возвратная пружина вертикально устанволена в рукоятке  и  взаимодействует с затвором через качающийся рычаг - сродни схеме английского "Веблей-Скот".  Затворная задержка управляется кнопкой. Пистолет имеет сравнительно высокие мушку и постоянный прицел.

ПБ поступил   на   вооружение рот  специального  назначения армейских разведбатов, групп специального  назначения  КГБ "Альфа"  и   "Вымпел", состоит на  вооружении спецподразделений ФСБ и ВВ МВД.  Из аналогов можно назвать его ровесника - китайский пистолет специального назначения  "Тип 67". Однако в отличии от него ПБ может применяться как в "полном",  так и в "укороченном" варианте.  К тому же съемный насадок позволяет переносить пистолет в компактной поясной кобуре. Кобура выполнена из кожзаменителя, снабжена застегиваемым на шпенек клапаном и отделением для насадка.

Масса ПБ без патронов - 0,97 кг, со снаряженным магазином - 1,02 кг, длина без насадка - 170 мм, с насадком - 310 мм, высота - 134 мм, ширина - 32 мм, начальная скорость пули - 290 м/с, дульная энергия - 251 Дж, прицельная дальность - 50 м, емкость магазина - 8 патронов.

Автоматический пистолет АПБ

В начале 70-х конструктором А.С.Неугодовым на основе автмоатического пистолета Стечкина была разработана "бесшумная" модель АПБ  (АО-44, изделие 6П13), принятая на вооружение в 1972г.  Напомним, что АПС имеет автоматику на основе отдачи свободного затвора-кожуха. полностью охватывающего ствол, для уменьшения темпа стрельбы введен инерционный замедлитель, ударный механизм - курковый, прицел - секторный.

Устройство "прибора  бесшумной стрельбы"  здесь принципиально аналогично самозарядному ПБ.  Удлиненный ствол окружен интегрированной расширительной камерой,   в   которую пороховые газы отводятся через отверстия в стенках ствола - 4 отверстия высверлены по дну нарезов примерно в 15 мм от патронника и еще 8 в 15 мм  от  дульного среза. Благодаря  отводу  газов  начальная скорость  пули  падает ниже звуковой. После вылета пули из  канала  ствола газы  из расширительной камеры возвращаются  в  ствол и истекают наружу через дульный срез уже с уменьшенными температурой  и  давлением. Дульная  часть  ствола  слегка выступает впереди  затвора-кожуха и имеет пологую нарезку для  крепления цилиндрического "насадка"-глушителя длиной 230 и  наружным  диаметром 35 мм. Внутри "насадок" разделен  на  ряд последовательных расширительных камер. Он построен по эксцентрической схеме:  ось его симметрии  проходит ниже оси   канала   ствола,   так что  глушитель  не перекрывает  линии прицеливания. Оригинальной   чертой   стало   буквальное "вписывание" интегрированной камеры   в обводы  затвора-кожуха.  Для удержания  всей конструкции рамка пистолета впереди слегка удлинена.

Вместо кобуры-приклада АПБ получил съемный проволочный приклад.  Приклад крепится на те же пазы рукоятки, имеет регулировку по длине. При переноске оружия снятый "насадок" крепится  винтом  на прикладе. Модель  АПБ широко  применялась  в Афганистане  подразделениями специального назначения. "Спецназ" буквально реанимировал АПС и его "бесшумного" отпрыска.

Двуствольный пистолет МСП

В СССР рискнули пойти на создание специальных бесшумных пистолетных комплексов, основанных на принципе "отсечки" пороховых газов с оставлением их в гильзе. Эта, едва ли не старейшая,  идея  "глушения" не так уж проста в исполнении, поскольку требует специальной конструкции  патрона,  позволяющей  запереть дульную часть ствола  или гильзы после вылета пули. При  этом возникает проблема снижения давления до величины, позволяющей извлечь гильзу из патронника,  да и сама  извлеченная гильза оказывается опасной. Кроме того сокращается расстояние, на котором газы разгоняют пулю и  снижаются начальные скорости - это делает более выгодными тяжелые пули. Подобные решения, однако, привлекательны тем, что позволяют значительно уменьшить размеры "бесшумного" оружия, вписать пистолет в размеры "карманного"и практически исключить прорыв газов. По эффективности "глушения" звука  выстрела "отсечка" газов намного превосходит приборы  расширительного типа.

Специальный патрон СП-2, созданный на таких принципах в  СССР  еще  в конце 40-х   годов, включал  поршень-толкатель,  задняя часть  которого запирала газы,  а передняя (металличсекий толкатель)  вылетала  вместе с пулей. СП-2 вместе со стреляющим приспособлением в небольшом количестве был выпущен для армейской разведки в 50-е  годы.  Тогда  же испытывалась схема со ступенчатой "обжимаемой  пулей"  и коническим  каналом ствола калибра 9/7,62 мм.

На идее отсечки пороховых газов в гильзе с помощью пыжа-поршня основано и устройство пистолетов МСП и ПСС,  созданных на ТОЗ в  сотрудничестве  с ЦНИИ Точмаш.

7,62-мм МСП ("малогабаритный специальный пистолет")  был  разработан в 1965г., поначалу под специальный патрон СП-2.  Позже перешли на сходный по устройству, но более совершенный СП-3.  МСП в комплексе с СП-3 был принят на вооружение в 1972г. Длина патрона  -  52 мм,  вес  - 15  г.  Внутри цилиндрической гильзы последовательно собраны:  остроконечная оболочечная пуля, пыж-поршень, заряд зернистого пороха, поддон с капсюлем. Пуля весом 7,9 г  представляет  собой пулю ПС автоматного патрона 7,62х39. Утверждают, что это   должно было "замаскировать" факт использования специального  оружия, однако  при котором стволе пришлось увеличивать - по сравнению с автоматной  -  крутизну  нарезов, что  явно заметно на  выстрелянной  пуле.  Дабы  обеспечить разгон  пули  в канале ствола, пыж поршень имеет телескопическую схему и  снабжен  штоком. Сзади пыж-поршень имеет  выемку,  способствующую  обтюрации пороховых  газов. Сужение в передней части гильзы тормозит поршень и шток. Толстые  стенки гильзы рассчитаны  на  высокое  давление  пороховых газов.  Ввинченный в гильзу поддон включает не только  капсюль,  но  и  боек. Внутренняя баллистика оружия значительно отличается от обычной - и ствол, и пуля "работают" в совсем иных условиях. Установленный руководствами обязательный сбор гильз после стрельбы объясняется не только секретностью оружия, но  и  их взрывоопасностью.  Понятно,  что никакой маркировки на гильзе патрона нет. На дальности 25 м пуля способна пробить стальной лист толщиной 2 мм.

МСП представляет собой почти не применявшийся у нас тип неавтоматического двухствольного пистолета  с  откидным блоком стволов. Стволы спарены в вертикальной плоскости и крепятся к  рамке  на  переднем шарнире. Запирание блока стволов производится за цапфы особым  рычагом  с левой стороны рамки.  Между стволами помещен штырь-экстрактор. Заряжается пистолет сразу двумя патронами в  пачке (обойме).  После  выстрела, при повороте блока   стволов  вперед-вверх  экстратор обегает расположенный впереди копир и продвигается  назад,  выдвигая пачку с гильзами ("стреляными" в обычном понимании эти гильзы не назовешь).  Сквозное окно в блоке стволов и рамке пистолета открывает казенники стволов и позволяет визуально или на ощупь оценить, заряжено ли оружие.

Ударно-спусковой механизм с двумя курками и винтовыми цилиндрическими боевыми пружинами целиком  размещен внутри рукоятки.  Он имеет несколько степеней предохранения:   флажковый   неавтоматический предохранитель, защелка блока  стволов, автоматически  запирающая спуск при неполностью запертых стволах, предохранительные взводы курков ("отбой"), инерционный предохранитель спуска в виде тяжелого толкателя. Последний  связан с легким спусковым крючком и своей инерцией обеспечивает  запирание шептал курков при случайном ударе или падении оружия. Нажимая на спусковой крючок, сперва надо преодолеть  инерцию  толкателя. Рычажок  флажкового предохранителя помещен   слева  в окне  рамки  позади спусковой  скобы. Остается добавить,  что курки взводятся специальным  рычагом-взводителем, расположенным у  спусковой  скобы (так,  чтобы с ним мог работать средний палец руки).  От самовзводного механизма отказались по понятным причинам -   спуск с предварительным взведением обеспечивает лучшую меткость стрельбы, а  специфика  применения бесшумных  пистолетов  дает стрелку время на  взведение курка. Снижается скорострельность, но от оружия такого типа особенно "скорой" стрельбы и не требуется. Тем более, что уже после одного выстрела патронник ствола сильно нагревается.

Прицел - постоянный.  Щечки рукоятки крепятся винтом.  Как и на обычном пистолете, рукоятка снабжена антабкой для ремешка или шнура.  Простые  и обтекаемы внешние формы пистолета допускают ношение в кобуре или кармане. Пистолет управляется одной рукой - выключение предохранителей и взведение курков при некотором навыке выполняется одним движением кисти.

Другим примером неавтоматического пистолета с отсечкой пороховых газов служат двуствольные С-4 и С-4М "Гроза" под более мощные патроны ПЗ,  ПЗА и ПЗАМ. Патроны снаряжаются такой же остроконечной пулей,  которая также выталкивается поршнем. Заряжание и разряжание пистолетов С-4 и С-4М также производится с   помощью пачки  (обоймы). МСП  и С-4М   "Гроза" применялись советским "спецназом" в Афганистане.

Из МСП, снаряженного  патронами  СП-2, можно вести огонь и под водой. Так, на базе Тульского артиллерийского инженерного училища полковником Ю. С.Даниловым были  проведены  работы  по превращению пистолетов МСП и С-4М "Гроза" в оружие боевых пловцов с удлинением стволов - один из  вариантов унификации "бесшумного"  и  "подводного"  пистолетных комплексов.  Масса МСП без патронов - 0,53 кг, с патронами - 0,56 кг, длина - 115 мм при длине стволов - 66 мм, высота - 91 мм, боевая скорострельность - 6 выстр./мин, прицельная дальность - 50 м.

Самозарядный пистолет ПСС ("Вул")

7,62-мм ПСС ("пистолет специальный самозарядный",  индекс изделия 6П24, в процессе разработки имел шифр "Вул") создан в ЦНИИ   Точмаш конструкторами А. Левченко и Ю. Крыловым под патрон СП-4  разработки В. Петрова. Этот оружейный комплекс был принят на вооружение в 1983г.

Бутылочная безфланцевая гильза  СП-4 полностью скрывает пулю.  Длинный пыж-поршень заменен небольшой подвижной деталью  в форме колпачка.  Она тормозится у дульца гильзы и - в отличие от СП-3 - не выступает за ее пределы. Патрон СП-4 снаряжен цилиндрической  пулей массой 9,3 г, выполненной из твердого сплава, с латунным ведущим пояском впереди и небольшим углублением сзади. Такая форма   пули несколько ухудшает баллистику и снижает пробивную способность, зато повышает останавливающее действие на малых дальностях. Впрочем, тяжелая пуля, как утверждают, с 20 м пробивает стальную каску, бронежилет 2-го класса защиты (останавливающий обычную пулю 9х18 ПМ) или равноценное бронестекло,  а  с 30 м - стальной лист толщиной 5 мм.

Уровень звука выстрела  ПСС  находится в  промежутке  между выстрелом 4,5-мм пневматической  винтовки (что соответствует 101 дБ) и хлопокм ладоней. Самозарядный режим работы явился немалым достижением, если учесть, что автоматическому извлеченю гильзы из патронника препятствует большое давления внутри нее. Поэтому кроме особого устройства патрона, ПСС отличает также оригинальное решение устройства ствола - нарезная часть ствола отделяется от патронника, последний отходит некоторое растояние вместе с откатывающимся затвором, а нарезная часть ствола несколько смещается вперед под действием движущейся пули.

Дизайн ПСС, на первый взгляд, вполне обычен для самозарядных пистолетов. Ствол помещен внутри особой втулки рамки. Затвор-кожух охватывает ствол спереди и сверху. Возвратная пружина надета на втулку рамки. В передней части  затвора имеется фиксатор в виде поворотной влево втулки со скосами под пальцы. Выбрасыватель выполнен открыто с правой стороны затвора. Ударный механизм - курковый, с полускрытым курком и пластинчатой боевой пружиной. Нижний конец пружины образует защелку магазина. Спусковой механизм здесь обесепчивает выстрел самовзводом или с предварительным взведением крука. На затворе-кожухе слева-сзади смонтирован флажковый предохранитель. Имеется затворная задержка.

Рукоятку образует только задний отросток рамки, к  которому винтом крепятся пластиковые щечки. В рукоятку вставляется сменный однорядный магазин на 6 патронов с боковыми окнами в стенках. "Карманные" размеры и скрытое ношение вполне соответствует оружию " скрытной стрельбы". ПСС постепенно заменяет на вооружении  ПБ. Выпуск  ПСС  и МСП наладил Тульский оружейный завод. Серийных аналогов такого оружия в мире, как мы уже указывали, нет.

Масса ПСС со снаряженным магазином - 0,85 кг, длина - 170 мм, высота - 140 мм, ширина - 26 мм, прицельная дальность - 25 м.

Приборы ПБС для автоматов Калашникова

Многие признают, что по-настоящему эффективным "спецназ" сделали бесшумное оружие, ночные приборы и портативные средства связи. Совесткий прибор беззвучной и беспламенной стрельбы (ПБС) был создан для использования с 7,62-мм автоматами АК и АКС. Начальная скорость пули при стрельбе из АК обыкновенным промежуточным патроном обр.1943г.  составляет 715  м/с,  т.е. значительно превышает скорость звука. Поэтому для устранения звука от "баллистической" волны в комплекте с ПБС используют дозвуковой патрон с ослабленным зарядом и начальной скоростью пули УС (головная часть окрашена черным с зеленым пояском) 295-310 м/с.

Действие (ПБС) основано на принципе предварительного расширения  газов, причем в его схеме предусмотрены различные камеры для расширения газов,  вырывающихся из ствола до выхода пули и газов,  следующих за пулей. На некотором расстоянии перед дульным срезом  ствола располагается сравнительно толстая резиновая пробка. Газы, прорывающиеся между пулей и стенками канала ствола задерживаются упругой преградой и через соответствующие каналы направляются в "переферийную" заднюю расширительную камеру, откуда плавно вытекают в атмосферу. Кроме того пороховые газы, отсеченные резиновой пробкой, создают в канале ствола давление, достаточное для работы автоматики - так компенсировался ослабленный заряд патрона УС. Пуля, вылетев из канала ствола, пронизывает слой резины,  за ней прорывается часть пороховых газов. Эти газы последовательно проходят через несколько расширительных камер и выходят в атмосферу со значительно меньшими давлением и температурой.

Конструктивно эта схема решалась различно. Прибор ПБС для автомата АК включал корпус, на заднюю часть которого навинчивалсь головка. Корпус состоял из двух полуцилиндров, шарнирно соединенных осями в передней части. Головка скрепляла полуцилиндры, при этом выполненные в полости каждого полуцилиндра двенадцать перемычек образовывали поперечные перегородки с отверстиями для прохода пули. Головка включала обтюратор с резиновой пробкой в обойме, патрубок на ее основании имел внутреннюю резьбу для крепления на дульную часть ствола, а тарельчатая пружина предотвращала самоотвинчивание.

Конструкция корпуса ПБС была проста в изготовлении и обслуживании, но не обеспечивала должной герметичности. И с 1962г. - уже для АКМ и АКМС - выпускался ПБС-1. В нем, видимо, под влиянием зарубежных конструкций, ввелеи отдельный, вставляемый в цилиндрический корпус сепаратор. Сепаратор собирался на трех продольных стержнях, скрепленных передним и задним кольцами. На стержни крепились десять перегородок, от смещения их удерживали надетые на стержни втулки. Кольца и перегородки имели отверстия для свободного прохода пули.

Поскольку баллистика пули УС значительно отличается от обыкновенной, прицельная планка секторного прицела автомата заменялась специальной с хомутиком и регулируемым по направлению целиком. В зависимости от установки головок хомутика планка использовалась для стрельбы пулей УС (установки прицела до 400 м для нее наносились на поворотных головках) или обыкновенным патроном обр.1943г. (установки до 1000 м нанесены на самой планке). Однако стрельба обыкновенным патроном с приборами ПБС (ПБС-1) не допускалась, и их следовало снимать.

Прицельная дальность стрельбы пулей УС - до 400 м. ПБС и ПБС-1 имели достаточно высокую эффективность: степень снижения уровня звука - около двадцати раз. Уровень звука выстрела из 7,62-мм автомата АКМ с ПБС-1 не выше, чем при выстреле 5,6-мм спортивной винтовки. Звук выстрела не различим с дальности 200 м. Живучесть ПБС без смены  резиновой шайбы - до 200 выстрелов. Для 5,45-мм АК-74 был разработан - ПБС-3 и соответствующий патрон с пулей УС.

Занятно выглядит АКС74-УБ - "бесшумная" модификация укороченного 5,45-мм автомата АКС-74У. На дульной части ее ствола крепится ПБС, а под стволом может крепиться бесшумный гранатомет БС-1, действующий по схеме с отсчекой газов. Таким образом в одном компактном автоматно-гранатометном комплексе сочетаются два основных приципа снижения уровня звука выстрела.

Бесшумный снайперский и автоматный комплексы

Образец снайперского оружия специального назначения - бесшумный снайпеpский комплекс (БСК) - был создан в ЦНИИ  точного  машиностроения конструкторами П. Сердюковым и В. Красниковым и принят на вооружение в 1987г. Под "комплексом" понимается вновь   созданное сочетание "оружие-патрон". БСК включает винтовку специальную снайперскую (ВСС, на этапе испытаний именовалась "Винторез") и специальный 9-мм патрон СП-5 (7Н8).

Винтовка  имеет автоматику  на основе отвода пороховых газов,  запирание канала ствола производится поворотом затвора с шестю боевыми  выступами. Движениями затвора  управляет  затворная рама.   Использование двойной возвратной пружины смягчило работу атвоматики и  снизило ее шумность. Ударный механизм - ударникового типа, с отдельной боевой пружиной и легким ударником. Такой ударник после спуска с боевого взвода вносит меньшее возмущающее действие, чем, скажем, курок АКМ. Режимы огня - одиночный и непрерывный. Предохранитель - флажковый. Переводчик режимов огня размешен внутри спусковой скобы позади спускового крючка, так чтобы снайпер мог оперировать им указательным пальцем, не отрывая руки от приклада.

"Интегpиpованный" цилиндрический глушитель крепистя на ствол двумя сухарными соединениями и защелкой, целиком накрывая его впереди короткого цевья. Газы отводятся в глушитель через шесть рядов отверстий, выполненные в стенках ствола по дну нарезов. В глушиителе газы последовательно  рассеиваются,  проходят расширительные камеры, сепаратор (для чистки сепаратор легко извлекается из глушителя),  разбиваются  на взаимогасящие потоки, охлаждаются особой сеткой-радиатором, свернутой в рулон. Сепаратор включает несколько перегородок, установленных под разными углами к оси канала ствола. Уровень звука выстрела не превосходит спортивную малкалиберную винтовку (около 130 дБ).

Патрон СП-5 создан Н.В.Забелиным и Л.С.Дворяниновым в середине 80-х годов на основе гильзы промежуточного патрона обр.1943г., имеет 16,2-г "тяжелую" (поперечная нагрузка 24,6 г/кв.см) остроконечную цельнооболочечную пулю с биметаллической оболочкой. Стальной сердечник смещен к носку пули, позади него полость внутри оболчки заполнена свинцовой рубашкой. Удлинение пули - 4:1. Благодаря такой конструкции дозвуковая пуля сохраняет достаточную устойчивость на траектории, дает хорошее пробивное действие (на 150 м пробивает обе стенки стандартной кевларовой каски Армии США) и высокое останавливающее действие за счет своего калибра, массу и потери устойчивости внутри цели. На 400 м пуля поражает цель в бронежилете 2-3 класса (по отечественной классификации). Поперечник рассеивания попаданий в серии из 4-5 выстрелов составляет 75 мм на дальности 100 м и окло 200 мм на 200 м.  Общая масса патрона - 56,2 г. Сравнительно мягкая отдача низкоскоростного патрона способствует меткости стрельбы.

ВСС может использоваться также в сочетании с патроном СП-6 массой 56 г (конструкции Н. Забелина, Л. Дворянинова и Ю. Фролова). Пуля массой 16 г (головка окрашена в черный цвет) имеет стальной закаленный сердечник с оголением в головной части, так что при поадании в уель ему не приходится тратить энергию на пробивание оболчки. Пробивное действие при этом повышается, но снижается точность.

На ВСС крепится пpицел ПСО-1 (ПСО-1-1) с сответсвующим образом измененной дистанционной шкалой с установками от 50 до 400 м, любой штатный ночной прицел (предпочтителен НСПУ-3 с дальностью действия до 300 м), а также прицелы типа ПО-3х34 со специальным переходником; на кожухе глушителя  установлен  также открытый  секторный прицел, насеченный до 420 м, и регулируемая мушка.

Магазины - сменные, пластмассовые на 10 или 20 патронов, с шахматным их расположением. Снаряжаться магазин может прямо из обоймы.

Постоянный деревянный  приклад рамочной формы снабжен упругим затылком. Узкий приклад не дает опоры голове стрелка, не регулируется по длине - явная дань  стремлению  снизить вес  и  размеры. Другим недостатоком, способствующим снижению точности выстрела, является длинный ход спускового крючка и заметный его "провал" после спуска. Для  переноски  ВСС в собранном виде служит чехол.

Масса ВСС без патронов и прицела - 2,6 кг, с магазином на 10 патронов и прицелом ПСО -  3,41  кг. Пpицельная дальность, как и у большинства "бесшумных"  обpазцов,  огpаничена  400 м. Небольшая  длина ВСС (894 мм) соответствует ее специальному назначению.  ВСС легко разбирается на крупные узлы:  ствол со  ствольной коробкой,  деталями автоматики, ударно-спусковым  механизмом  и цевьем, глушитель с прицельными  приспособлениями,  приклад.  Все  это вместе  с прицелами и магазинами укладывается в "дипломат" размером 450х370х140 мм.  Сборка оружия в зависимости от подготовки стрелка занимает от 30  до 60 секунд. БСК создавался для контртеррористических групп в системе КГБ и армейского "спецназа".  Выпуск его наладил ТОЗ.  Ныне БСК  вместе с  БАК используется  в основном  "спецназом  внутреннего употребления  - ОДОН, Служба охрана Президента и т.п.,  хотя имеется также  в  "спецназе" ВДВ, подразделениях глубокой разведки.  Сочетая свойства снайперского оружия и оружия  ближнего  боя, он  приспособлен  для работы  в  составе мелких подразделений,  особенно на пересеченной местности, в населенных пунктах, при высадке с вертолетов.

70 %  деталей и узлов снайперской винтовки унифицировано с "бесшумным автоматным комплексом" (автомат специальный АС + патрон СП-6),  с которым она составляет одно "семейство". Автомат имеет складываемый влево скелетообразный металлический приклад, пластиковую пистолетную рукоятку. В случае автомата снижение уровня шума служит не только для скрытности применения (в ближнем бою звук такого уровня становится различим для противника), но и для уменьшения акустической нагрузки на самого стрелка и обеспечения возможности голосовой связи при бое в тесном помещении, подземных переходах, туннелях и т.п. Масса АС без патронов - 2,5 кг, длина с откинутым прикладом - 875 мм, со сложенным - 675 мм. БСК и БАК активно рекламировались на международных выставках.

"Снайперский автомат" ВСК-94

Как ни странно звучит само словосочетание "снайперский автомат", в России его уже приняли вполне официально. Видимо, опыт ВСС и тот факт, что ТОЗ вынужден был свернуть ее выпуск, подвигли на  разработку аналогичного образца тульское КБ Приборостроения. Качества патронов 9х39 подвигли конструкторов КБП к созданию сначала малогабаритного автомата 9А-91, принятого в системе  МВД, а затем и максимально унифицированного с ним винтовочного снайперского комплекса. В 1995г. здесь была создана "бесшумная" 9-мм снайперская винтовка ВСК-94 с прицельной дальностью  до  400 м. Винтовка вошла в семейство оружия, разрабатываемого на основе 9А-91. Для стрельбы из этой винтовки (или "снайперского автомата") можно также использовать патроны СП-5, СП-6, однако они довольно дорогостоящи. Поэтому Тульский патронный завод поставил производство более дешевого патрон ПАБ-9 (9х39) с бронебойной пулей массой 17,3 г. Такой патрон более подходит для малогабаритных автоматов. 9А-91 имеет автоматику на основе отвода пороховых газов с длинным ходом газового поршня, запирание канала ствола поворотом затвора, курковый ударно-спусковой механизм с флажковым переводчиком-предохранителем. Затворная рама отличается складной рукояткой взведения, флажок переводчика-предохранителя - почти неслышным (по сравнению с АКМ или СВД) щелчком.

Переделка укороченного автомата в  "снайперский  автомат"  выразилась в установке съемного глушителя, постоянного рамочного пластикового приклада с резиновым амортизатором, крепления для нескольких типов прицелов также созданных в КБП. 7-кратный дневной ПКС-07 имеет поле зрения 3,5 градуса и - подобно колиматорным прицелам - красную точку в качестве прицельной марки. Ночной ПКН-03М с кратностью увеличения 3х и полем зрения 8 градусов выполнен на основе электронно-оптического преобразователя II поколения, и позвоялет рабоать по ростовой цели на дальности до 200-350 м, в зависимости от света луны и звезд. Глушитель - без сменных элементов. При снятом глушителе ВСК-94 может использоваться как укороченный автомат.

Масса ВСК-94 без магазина и прицела - 2,7 кг, со снаряженнмы магазином и прицелом ПКС-07 - 3,87 кг, длина - 900 мм, темп стрельбы - 700-900 выстр./мин. Магазины используются прямые коробчатые на 10 и 20 патронов. Подобно ВСС винтовка ВСК-94 легко разбирается для переноски в специальном кейсе (разделяется на "автомат", глушитель, приклад, прицел, магазин). Вряд ли это оружие стоит считать полноценно "снайперским" - скорее,  это типичный "эрзац", который может быть полезен полицейским штурмовым группам  в городских условиях. Любопытно, что ЦНИИ Точмаш ранее сделал "обратный ход" - создал на основе ВСС и АС укороченный "шумный" автомат "Вихрь".

США / Бесшумный "туннельный" револьвер

В ходе печально знаменитой войны во Вьетнаме притчей во языцех стала проклинаемая американскими войсками "туннельная тактика", применяемая вьетнамскими партизанами. Неглубоко пролегавшие под землей наскоро вырытые туннели использовались для скрытного перемещения, укрытия, внезапных нападений и т.п. Лабораторией по исследованию наземных операций Абердинского полигона был разработан целый ряд образцов оружия для борьбы с противником в туннелях или подземных складах. Среди них был и "бесшумный" револьвер. Требование малошумности было легко объяснимо - звук выстрела в тесном ткннеле не только привлек бы внимание протиивника, но и оглушил бы самого стрелка. Стрельба предполагалаось накоротке при внезапной встрече с противником. Револьвер был переделан из револьвера под 11,2-мм патрон .44 "Магнум" путем замены нарезного ствола на короткий гладкий и переделки барабана под специальный патрон. Оружие получило название "Бесшумный револьвер специального назначения".

Патрон состоит из гильзы, изготовленной из легированной стали и имеет диаметр 13,3 мм; длину 47,6 мм. В гильзе расположены капсюль ударного действия, метательный заряд, поршень и поддон-контейнер с 15-ю дробинками. При ударе бойка по капсюлю патрона метательный заряд воспламеняется и под действием расширяющихся пороховых газов поршень выталкивает поддон-контейнер с дробовым зарядом из гильзы и ствола револьвера. При этом поддон-контейнер разрушается и дробинки (начальная скорость 228 м/с) обеспечивают эффективное поражение противника на дальности до 15 м. Поршень, выталкивающий поддон-контейнер, при подходе к передней части гильзы врезается в резьбу, имеющуюся в этой части гильзы, теряет свою энергию, останавливается, блокируя пороховые и капсюльные газы внутри гильзы, исключая выход их наружу — в результате резко уменьшаются звук, пламя и дым при выстреле. Сообщается, что звук выстрела лишь несколько громче звука при холостом спуске курка в результате его удара по рамке револьвера. В барабане 6 патронников. Масса револьвера — 0,9 кг.

Поскольку такие патроны представляют собой, по существу, заряженные стволы, при неправильном обращении они представляют большую опасность чем обычные патроны. При транспортировке они укладываются в стальные контейнеры с 3-мм стенками. Револьвер довольно успешно применялся во время войны во Вьетнаме.

Приспособление "Биджот"

Оригинальный вариант превращения крупнокалиберного пистолета в "бесшумный стреломет", действующий по схеме с отсечкой пороховых газов, был разработан в США в годы второй мировой войны под условным наименованием "Биджот" (Bigot - "фанатик"). "Биджот" представлял собой  вставляемый с дульной части в ствол 11,43-мм пистолета "адаптер" с оперенной стрелкой длиной 175 мм и диаметром 10,3 мм. В головной части стрелки находился тяжелый надкалиберный наконечник диаметром 28 мм, в хвостовой - холостой 6,35-мм патрон типа "браунинг" и обтюратор-отсекатель. Вдоль "древка" стрелки свободно скользила втулка с 4-лопастным оперением, занимавшая свое нормальное положение в хвостовой части древка после вылета  стрелки из ствола. Прицельная дальность стрельбы с использованием пистолета М1911А1 "Кольт" составляла не более 5 м. Хотя устройство "Биджот" предназначалось для оснащения УСС, его выпуск "Нью Продактс Корпорэйшн" поставила уже по окончании войны. О "Биджот" вспомнили уже во время Вьетнамской войны в связи с "тоннельной войной", где столкновения с противником происходили практически в упор, внезапно и в крайне стесненных условиях.

"Бесшумный набор" к пистолету Р.38 "Вальтер"

В 1958г.  для ЦРУ был принят комплект бесшумной стрельбы "Саунд Модератор Пистол" для германского 9-мм пистолета Р.38 "Вальтер", включавший съемный глушитель расширительного типа,  сменный ствол с резьбой на дульной части и четырьмя рядами отверстий для отвода пороховых газов в глушитель, набор для чистки и смазки. Комплект применялся в сочетании с патроном типа 9х19 "парабеллум", но с массой пули 10,2 г и меньшей  начальной скоростью. Длина пистолета вместе с глушителем составляла 356 мм, масса - 1,44 кг. Стрельбу приходилось вести неприцельно - глушитель перкрывал линию прицеливания. Весь комплект упаковывался в небольшой кейс.

Выбор пистолета для переделки легко объясним - Р.38 был лучшим боевым пистолетом второй мировой войны, а поле нее широко распротсранился по миру в качестве трофеев. Производственную линию  "Карл Вальтер" в 1945г. первыми взяли те же американцы.

Пистолет Mark 3 Model 0

Китайские "бесшумные" пистолеты, захваченные во Вьетнаме, заставили и американцев в конце 1960-х годов самим заняться разработкой самозарядных "бесшумных" пистолетов под мощные патроны для сил специальных операций - до того они предпочитали 5,6-мм варианты под патрон .22 LR. Для сил специальных операций (ССО) ВМФ США начали разработку "бесшумного" пистолета под патрон 9х19 "парабеллум" на основе сначала серийного "Смит энд Вессон" Модели 39, уже закупавшейся американскими ССО, а затем Модели 59 с магазином на 14 патронов. Проект получил обозначение WOX-13A, известен был также под прозвищем "Хаш Паппи" ("тявкающий щенок").

В июле 1972г. новый комплекс "пистолет-глушитель" был запатентован, а вскоре принят на вооружение под "флотским" обозначением Mk3 Model 0. Главной целью разработки было создание эффективного "водонепроницаемого" глушителя, который боевой пловец мог бы использовать сразу после выхода из-под воды на берег. Для этого само устройство-"глушитель" размещалось внутри цилиндрического кожуха, навинченного на дульную часть удлиненного ствола, и прижималось винтовой пружиной к его передней стенкес отверстием для прохода пули. Спереди и сзади "глушителя" имелись кольцевые обтюрирующие втулки.

Сам "глушитель" представлял собой трубу, разделенную резиновыми пробками на три последовательные расширительные камеры. Пробки удерживались и сжимались втулками и шайбами, а для облегчения пробивания пулей имели крестообразные надрезы. Глушитель работал вполне эффективно, но живучесть его составляла всего 30 выстрелов. В связи с установкой кожуха глушителя на звтор-кожух пистолета ставили повышенные мушку и регулируемый прицел.

На случай, если пистолет и глушитель транспортировались пловцом отдельно, дульная часть ствола герметизировалась резиновым колпачком. В случае спешки стрелять можно было и сквозь колпачок.

Для стрельбы использовался 9-мм "дозвуковой" патрон Mk144 Mod 0 с массой пули 10,2 г. Масса пистолета с глушителем составляла 1,07 кг, длина - 324 мм.

Пистолет Mark23 Model 0

В  конце  80-х годов Командование сил специальных операций США (US SOCOM) объявило о программе создания "наступательного  личного оружия" с целью получить компактное, носимое в кобуре оружие для активных действий в ближнем (до 25-30 м) бою.  С учетом ограничений на вес и размеры оружия для сил специальных операций,  речь шла об оружии, занимающем нищу где-то между штатным 9-мм пистолетом М9 и 5,56-мм карабином "Кольт Коммандо".  Поскольку среди "потребителей"  оружия  должны были  быть  команды боевых  пловцов, основные требования программы JSOR были представлены в феврале и в октябре 1990г. Центром наземных способов ведения войны ВМФ. Рассматривался комплекс, включающий "семейство" патронов, самозарядный пистолет, глушитель и "прицельный блок".  Модульная  схема допускала сборку двух основных вариантов:  "штурмовой" (пистолет + прицельный блок) и "лазутчик" (stalking) с добавлением глушителя. В связи с требованием максимально вероятного поражения  живой цели в минимальное время выбрали 11,43-мм патрон .45 АСР.

К глушителю предъявили требования быстрого - до 15 с -крепления, небольшого изменения баланса. Пистолет должен был выдерживать до 2000 выстрелов без задержек и, независимо от конфигурации,   давать отклонения попаданий  (в серии  из  пяти выстрелов)  не  более 63,5 мм на дальности 22,7 м (т.е. 25 ярдов).

В начале 1993г.  было представлено 30 "технологических демонстрационных" образцов. При этом выделились две крупнейшие  оружейные фирмы - "Кольт Индастриз" и "Хеклер унд Кох". Осенью 1995г. SOCOM остановило свой выбор на 11,43-мм USP для реализаци "третьей фазы контракта", предполагавшей выпуск 1950 пистолетов  и  10 140 магазинов к ним. Поскольку заказчиком выступал ВМФ США пистолет получил "флотское" обозначение Mk 23 Model 0 "US SOCOM Pistol". Выпуск Mk23 Mod0 передали "Хеклер унд Кох Инкорпорэйтед" - американскому филиалу германской фирмы. Хотя Mk23 принят на вооружение, споры о его целесообразности продолжаются.

Пистолет Mk23 имеет в основе новую модель USP ("универсальный самозарядный пистолет"), хотя Mk23 крупнее модели USP-45. Ствол изготовлен методом холодной ковки на оправке и имеет полигональную нарезку. Разделка патронника позволяет использовать однотипные патроны разных производителей и с разными типами пуль. Установку   глушителя допускает удлиненный ствол  и нарезка на его дульно части,  выступающей из затвора-кожуха. Автоматика работает по схеме отдачи ствола с коротким ходом и запиранием перекосом ствола.  В отличие от классической схемы "Браунинг Хай Пауэр" снижение ствола производится не жестким штифтом рамки, а снабженным буферной пружиной  крюком  на заднем  конце стрежня возвратной пружины. Это позволяет смягчить воздействие отдачи на оружие и стрелка, продилть срок службы системы. Кроме того, по утверждению разработчиков,

такая схема делает систему  автоматики  менее чувствительной  к  разбросу мощности применяемых патронов различного снаряжения.  На стволе в 12,5 мм позади дульного среза укреплено резиновое кольцо, обеспечивающее постоянство его положения внутри затвора-кожуха от выстрела к выстрелу.  По мере износа  кольцо  может  быть заменено   без   применения   специальных инструментов. Хотя, по утверждению фирмы, живучесть кольца достигает 20 000 выстрелов.

Затвор-кожух составляет основную часть веса оружия и изготовлен как единая деталь фрезерованием из хромо-молибденовой стали, поверхности подвергнуты нитрогазовой обработке и покрыты воронением.  К этому добавлена  специальная обработка, позволяющая пистолету выдержать погружение в морскую воду. Рамка выполнена из литого пластика. Направляющие затвора-кожуха усилены стальными полосами. На передней части рамки выполнены пазы для крепления осветителя, который надевается на рамку спереди и фиксируется винтом или стержнем в отверстии на передней части спусковой скобы.

Ударный механизм - курковый. Головка курка выполнена в форме кольца. Усилие спуска с предварительным взведением курка составляет  2 кгс, самовзводом - 5,4-5,5 кгс, т.е. обычны для боевого пистолета. Наличие самовзвода и  конструктивное  разделение рычага безопасного спуска курка и флажка предохранителя  позволяет носить  пистолет  в двух  положениях   - "заряжен и  взведен,  на предохранителе" и "заряжен, со спущенным курком". Двухсторонний флажковый предохранитель запирает курок и разобщает спуск и шептало. При спущенном курке предохранитель блокируется в положении "огонь" и наоборот - при включенном предохранителе  блокируется  рычаг безопасного спуска. Имеется  и  автоматический предохранитель,  блокирующий ударник до того момента,  когда будет полностью нажат  спусковой крючок.  Магазинного предохранителя нет, и возможен выстрел при вынутом магазине.

Двухсторонний рычажок защелки магазина расположен позади спусковой скобы и укрыт от случайного нажима. Двухрядный, с шахматным расположением патронов магазин вмещает 12  патронов.  В верхней части магазин плавно переходит в однорядный, что придает ему удобную при снаряжении форму и улучшает работу механизма питания. Удлиненный рычаг задержки помещен на левой стороне рамки. П    Передняя и задняя стороны рукоятки покрыты рифлением, боковые поверхности - шероховатые.  В сочетании с продуманным  балансом  и углом наклона рукоятки  к  оси канала ствола в 107 градусов это делает удержание пистолета весьма удобным.  Спусковая скоба увеличена и  позволяет стрелять в плотных перчатках. При таких размерах скобы ее передний изгиб становится не совсем ясным - у редкого стрелка при стрельбе с двух рук указательный палец второй руки вытянется так далеко. В пазах на низких выступах затвора-кожуха "ласточкиным  хвостом"  крепятся сменные регулируемый прицел с прямоугольной прорезью и мушка прямоугольного сечения. Прицельные приспособления могут снабжаться белыми пластиковыми вставками или тритиевыми точками.

Съемный глушитель расширительной схемой разработан  Р. Найтос и снижает уровень звука выстрела до уровня "бесшумной" модели 5,6-мм пистолета "Ругер" MkII, также используемой силами специальных операций. Хотя инерция и вибрация глушителя при отдаче  усложняют работу  автоматики  пистолета, начального импульса  патрона вполне достаточно для надежного перезаряжания. Установка глушителя не должна смещать среднюю точку попадания более, чем на 50 мм на дальности 25 м.

Масса Mk23 Model 0 без глушителя - 1,2 кг, с глушителем и снаряженным магазином - 1,92 кг, длина без глушителя - 245 мм, длина ствола - 152 мм, высота пистолета - 150 мм, ширина - 39 мм. Емкость магазина - 12 патронов.

Самозарядный пистолет "Эмфибиэн"

Невысокое давление газов и дозвуковая скорость пули 5,6-мм патронов кольцевого воспламенения делают их почти идеальными для создания "бесшумного" оружия. Неудивительно, что основой для такого оружия часть становятся спортивные образцы под широко распротраненный 5,6-мм патрон типа .22 LR.

Среди таких образцов - популярный американский самозарядный пистолет "Ругер" Mk2 (фирмы "Штурм, Ругер и Ко"). Автоматика этого пистолета работает за счет отдачи свободного затвора. К особенностям конструкции относятся движение затвора внутри цилиндрической затворной коробки, сравнительно тяжелый ствол, малое время срабатывания ударно-спускового механизма, магазин емкостью 9 патронов. Пистолет характеризуется удобным наклоном рукоятки и надежностью работы механизмов

Схема "Ругер" Mk2 просто напрашивалась на установку интегрированного глушителя. Наиболее удачные варианты создала фирма "AWC Систем Текнолоджи", двольно успешно работающей на рынке устройств снижения уровня звука выстрела.             Для сил специальных операций ВМФ США, проявляющих неизменный интерес к личному оружию для боевых пловцов, фирма выполнила на основе "Ругер" Mk2 серию пистолетов "Эмфибиэн". Чтобы обеспечить коррозионную стойкость оружия, оно целиком выполнено из нержавеющей стали. Конструкция интегрированных глушителей рассчитата на то, чтобы открыть огонь сразу после выхода из воды, когда нет времени на вытряхивание воды из оружия.

Корпус глушителя выполнен как единая деталь с затворной коробкой. Укороченный до 50 мм (в стандартном варианте пистолета - 122 мм) ствол снабжен газоовтодными отверстиями вблизи пульного входа. Высокое давление пороховых газов в этом участке канала ствола позволяет отвести значительное количество газов, ограничившись четырьмя отверстиями, и не заботиться о скоплении в них нагара. Сепратаор представляет собой сварной узел и содержит ряд специально спрофелированных перегородок. В модели "Эмфибиэн"-II в нем установлено 11 конических перегородок с отверстиями для прохода пули и радиальными прорезями. При попадании в сепаратор небольшого количества воды она не мешает стрельбе. Напротив, она, по утверждению производителя, способствет снижению уровня звука, поглощая часть энергии пороховых газов.

Уровень звука при выстреле из "Эмфибиэн"-II, в зависимости от модели патрона .22LR, достигает 113-115 дБ (между уровнем звука выстрела пневматической винтовки и малокалиберной спортивной винтовки). Подбор варианта патрона с различными значениями начальной скорости пули связан с одним недостатком переделочного "Эмфибиэн" - укорочение ствола и сброс части пороховых газов не всегда обеспечивает давление, достаточное для надежной работы автоматики. Длина "Эмфибиэн"-II - 324 мм, масса - 1,243 кг. На затворную коробку - корпус глушителя крепятся сменная мушка и регулируемый прицел.

Пистолет-пулемет М10 "Ингрэм"

В 1971г. вновь созданная фирма "Милитари Армамент Корп." (MAC) представила малый пистолет-пулемет "Ингрэм" в двух вариантах - М10 под патрон .45 АСР или 9х19 "парабеллум" и уменьшенный М11 под патрон 9х17 "браунинг" (.380 АСР). При разработке оружия Дж. Ингрэм стремился удовлетворить опеределенному набору требований - малые размеры, допускающие скрытое ношение, простота, дешевизна, эффективность применения накоротке, возможность установки глушителя. Пистолет-пулемет имел автмоатику на основе отдачи свободного затвора, набегающего в переднем положении на ствол, компоновку с размещением магазина в пистолетной рукоятке, выдвижной приклад. Спусковой механизм допускал ведение одиночного и непрерывного огня. Раннее отпирание канала ствола, небольшой ход затвора и выстрел с заднего шептала дали высокий темп стрельбы. Простота конструкции, массивный затвор, "вывешенный" на направляющих стержнях, большие зазоры делают оружие устойчивым к загрязнению попаданию и воды.

"Дульные" глушители к М10 и М11 разработал М.Л. Уербелл, бывший владелец и главный конструктор компании "Сайоникс", оказавший немалую помощь Ингрэиу в прожвижении его оружия. Глушитель "Сайоникс" - расширительного типа с поперечными перегородками снижает уровень звука на 17 Дб, брезентовый кожух позволяет использовать его как цевье. По длине глушитель превышает само оружие. Глушитель типа MAC не имеет перегородок и шайб, уменьшающих скорость пули. Спиральные каналы, идущие вперед от дульного среза ствола, встречаются с такими же каналами от передней части глушителя. Противоположные потоки газов гасят друг друга, скорость их резко падает, уровень звука снижается на 38 Дб. Снаружи глушитель имеет теплоизолирующее покрытие из "номекса А". Длина глушителя для М10 - 291 мм, для М11 - 224 мм, масса соответственно - 0,545 и 0,455 кг. Позднее "Вильсон Армз Ко" предложила глушитель МАС9 длиной 267 мм и массой 0,566 кг, снижающий уровень звука на 30 Дб. Для продажи за рубеж Госдепартамент США запретил резьбу для крепления глушителей, не без оснований полагая, что оружие попадет "не в те руки". Это снизило экспортные возможности.

"Ингрэм", хотя и привлек поначалу широкое вниамние, так и не получил успеха на рынке, хотя он и поставлялся в Израиль, Индонезию, Иорданию, Испанию, Португалию, Саудовскую Аравию, Эфиопию, Южную Корею, Таиланд, ряд стран Латинской Америки. Незначительное количество приобрели для подразделений специального назначения США и Великобритании.

Масса "Ингрэм" М10 (под патрон 9х19 "парабеллум") без глушителя и магазина составляла 2,84 кг, длина с выдвинутым прикладом - 548 мм, с убранным - 269 мм, длина ствола - 146 мм, масса снаряженного магазина на 25 патронов - 0,69 кг.

Самозарядные карабины "Винчестер" Модели 74

Среди оружия под патрон .22 LR, приглянувшегося спецслужбам для переделки в "бесшумное", оказался и американский самозарядный спортивный карабин "Винчестер" Модели 74 с магазином на 14 патронов. Во время второй мировой войны на его основе для британской УСО изготавливалась "снайперская бесшумная винтовка" с дульным глушителем "типа Максима" и установкой оптического прицела. Прицельная дальность такой винтовки ограничивалась 100 ярдами (91,4 м), причем винтовка была довольно громоздка - длина 1321 мм с глушителем, 1118 мм без глушителя.

Четверть века спустя уже для ЦРУ на той же основе выполнили винтовку с интегрированным глушителем и той же прицельной дальностью. Длина винтовки с новым блоком "ствол-глушитель" уменьшилась до 1029 мм, масса составила 3,2 кг. Правда, здесь ограничились уже простым открытым прицелом со сменной мушкой.

Финляндия / Бесшумные снайперские винтовки SSR "Вайме"

Интересным образцом бесшумной снайперской винтовки является "бесшумная" винтовка SSR "Вайме", разработанная совместно компаниями "Сако" и "Ой Ваймениметалли АБ". За основу взята магазинная винтовка "Сако". Винтовка выпускается в двух модификациях: SSR Mk1 под патрон 7,62х51 и SSR Mk3 под 5,6-мм патрон .22 LR. В последнем случае обеспечивается почти полная "бесшумность" стрельбы. "Вайме" SSR Mk3 рекламируется как "городская снайперская и контрснайперская винтовка".

Ствол SSR Mk1 выполнен заодно с интегрированным глушителем, разработанным фирмой "Ваймениметалли". Ствол имеет длину 465 мм, глушитель - 660 мм. Эффективное снижение уровня звука выстрела достигается при использовании дозвуквого снайперского патрона с тяжелой пулей, разработанного "Сако". Прицельная дальность - до 300 м.

Ложа с развитым пистолетным изгибом шейки изготовлена из пластмассы. Позади пистолетного выступа в прикладе сделана выемка под ладонь.  К ложе крепятся  складные, регулируемые по  высоте сошки.  Открытого  прицела винтовка  не  имеет, предусмотрен только кронштейн для установки оптического прицела. Масса 7,62-мм Mk1 - 4,1 кг, 5,6-мм Mk3 - 3 кг, длина образцов соответственно 1180 и 1010 мм.

ФРГ / Пистолет-пулемет МР-5SD

9-мм пистолет-пулемет МР5 был создан западногерманской фирмой "Хеклер унд Кох" на основе ее же 7,62-мм  штурмовой  винтовки G3 и справедливо разделил "родительский" успех, став самым популярным и почитаемым в своем классе. В 1966г. МР5 начал поступать на вооружение полиции и Пограничной охраны   ФРГ, а вскоре стал закупаться другими странами. Сейчас его модификации используются более, чем в 30 странах мира. Из немецких пользователей МР5 наиболее известна антитеррористическая группа GSG-9 Пограничной охраны и подобная ей команда KSK. Знаменитая британская SAS тоже выбрала МР5 и даже сделала ему прекрасную рекламу в ходе операции по освобождению иранского посольства в Лондоне в 1981г.Во Франции МР5   состоит   на  вооружении  аналогичной группы GIGN жандармерии, в США - группы "Дельта", команд SWAT полиции и ФБР. МР5 используются   также  войсками   специального  назначения - "коммандос" морской пехоты Франции, парашютным полком "коммандос" в Бельгии.

Пистолет-пулемет скомпонован по схеме с расположением магазина впереди спусковой скобы. Система автоматики пистолета-пулемета действует по схеме отдачи полусвободного затвора с замедлением отхода затвора с помощью двух роликов, перераспределяющих энергию отдачи между легкой боевой личинкой и тяжелым стеблем затвора. Ударный механизм - курковый. Выстрел с закрытого затвора, ствол с 6 нарезами, хороший баланс обеспечили МР5 высокие показатели по кучности стрельбы.

Рукоятка движется вдоль паза на левой стороне надствольной трубки, при стрельбе остается неподвижной. Флажок переводчика-предохранителя расположен "по-пистолетному" - с левой  стороны над пистолетной рукояткой - и доступен для большого пальца стреляющей руки. Он имеет три положения: "S" - предохранитель, "E" - одиночный огонь, "F" - непрерывный огонь.

Прицельные приспособления включают мушку с кольцевым ограждением и переменный диоптрический прицел. Возможна установка оптических прицелов на кронштейне, крепящемся на продольные пазы ствольной коробки. Обычно используется оптический прицел с кратностью увеличения 4х и фиксированными установками на 15, 25, 50, 75 и 100 м. Столь же "типовым" является ночной 4-кратный бесподсветочный прицел "Орион 80".

Питание производится из коробчатого магазина на 15 или 30 патронов. Магазины секторной формы обеспечивают надежную подачу 9-мм патронов с различной формой пули - все-таки оружие  имело "полицейское" назначение,  и требовалось использование различных типов пуль. При пользовании оружием руки стрелка  почти не  соприкасаются  с металлическими деталями, что делает оружие комфортнее.

На дульной части ствола МР5 изначально предусматривались три радиальных выступа для крепления различных устройств, включая глушители. Однако в рамках семейства МР5 появились и специальные "бесшумные" модели с индексом SD (SсhallDampfer),снабженные весьма эффективным интегрированным глушителем.

В стенках укороченного ствола по его длине просверлено  30  отверстий диаметром 3 мм по дну нарезов. Глушитель установлен на стволе и состоит из двух камер.  В заднюю расширительную камеру пороховые газы отводятся через указанные отверстия, при этом уменьшается давление газов, а скорость  пули снижается ниже звуковой. Вторая камера расположена перед дульным срезом ствола и представляет собой сепаратор, закручивающий и тормозящий поток выходящих через дульное отверстие газов. На МР5 SD ранних выпусков ставили глушители американской "Милитари Армамент Корп." (МАС), но вскоре германские специалисты доработали собственный вариант. В этом варианте по оси передней камеры последовательно установлены две трубки коробчатого сечения,  на стенках которых попарно выштампованы отверстия.  Выштампованный материал загнут внутрь и образует пирамидальные воронки-раструбы. Такая конструкция позволяет разбивать газовый поток и отклонять его к периферии глушителя. Отсутствие мембран и теплопоглащающих элементов, нуждающихся в частой смене, увеличивает срок службы глушителя. Наружный диаметр глушителя - 40 мм. Ствол с глушителем окружен теплоизолирующим пластиковым кожухом-цевьем.

Создано шесть вариантов модели SD: MP5 SD1 вовсе не имеет приклада; SD2 снабжен постоянным пластиковым прикладом; у SD3 приклад выдвижной в виде плечевого упора, укрепленного на двух штырях, скользящих по бокам ствольной коробки (аналогично МР5 A3); SD4, SD5 и SD6 отличаются от SD1, SD2 и SD3 соответственно только наличием режима стрельбы очередями по 3 выстрела. Следует отметить, что три последние модели, как и все модели МР5 новых выпусков оснащены пустотелой  пистолетной рукояткой слегка измененной формы - без полочки под большой палец и передних выемок, но с более шероховатой поверхностью, из такой же пластмассы изготовлен приклад.

Видимо, из-за значительно возросших размеров, модификации SD не получили большой популярности, хотя их используют полицейские подразделения ФРГ и Великобритании. Многие пользователи - как, например, ФБР и Морская пехота США - предпочитают базовые модели МР5 со съемным глушителем. Корпус Морской пехоты и команды боевых пловцов (SEAL) ВМФ США используют пистолет-пулемет под обозначением МР5N (Navy) в варианте с постоянным или выдвижным прикладом. Поскольку крепление на три дульных выступа не обеспечивает полной соосности глушителя с каналом ствола, в модели N к ним добавлена резьба на дульной части.

Весьма популярная "укороченная" модель МР5 - малый пистолет-пулемет MP5K ("kurz"), разработанная в 1976г., также имеет варианты со съемными глушителями. Так, по "американским" требованиям создана модификация MP5K-PDW (Personal  Defence  Weapon), которое можно считать "германо-американским" оружием - ряд элементов конструкции разработан американскими фирмами. К ним относятся легкий складываемый вправо пластиковый приклад, двухсторонний  флажок переводчика-предохранителя, а также съемный глушитель "Найтс Армамент". Глушитель применяется в сочетании с патроном, снаряженным 9,5-г пулей с дозвуковой скоростью. Уровень звука выстрела при этом снижается на 30 Дб.

Модель

MP5SD1

MP5SD3

Патрон

9х19 Para

9х19 Para

Длина с прикладом, мм

-

780

Длина со сложенным прикладом, мм

550

610

Длина ствола, мм

146

146

Масса без патронов, кг

2,9

3,5

Масса  магазина на 15 патронов, кг

0,28

0,28

Масса  магазина на 30 патронов, кг

0,52

0,52

Начальная скорость пули, м/с

285

285

Боевая скорострельность, выстр./мин одиночными выстрелами

40

40

Очередями

100

100

Эффективная дальность стрельбы, м

135

135

Емкость магазина, патрона

15, 30

15, 30

Чехословакия/Чехия

Бесшумный пистолет CZ91S

Самозарядный бесшумный пистолет создан в Чехии под патрон 9х19 "парабеллум" основе широко известного малого пистолета-пулемета CZ61 (Vz.61) "Скорпион". Конструкция оружия, за исключением спускового механизма и ствола, не отличается от стандартного "Скорпиона" системы М. Рибаржа, получившего немалую популярность в мире: классическая компоновка с магазином впереди спусковой скобы и затвором позади ствола, автоматика на основе отдачи свободного затвора, шарнирное соединение ствола и затворной коробки с корпусом ударно-спускового механизма, наличие механического замедлителя темпа стрельбы для повышения устойчивости и кучности. Однако для CZ91 замедлитель имеет не столь уж большое значение, поскольку данная модель выполнена самозарядной.

Оружие имеет курковый ударный механизм, благодаря чему цикл автоматики еще растягивается, а выстрел происходит при закрытом затворе. Шептало в модели CZ91S сделано таким образом, что освобождение затвора, удерживаемого в крайнем заднем положении специальным зацепом, возможно только при повторном нажатии на спусковой крючок. На дульной части ствола выполнена резьба для крепления глушителя.

Прицельные приспособления включают мушку и перекидной L-образный целик, рассчитанный на 75 и 150 м, размещенные сверху штампованной затворной коробки. Магазины - коробчатые прямые на 10, 20 и 30 патронов.

Вариант CZ-9L "Скорпион" представляет собой пистолет-пулемет с откидным металлическим или постоянным пластиковым прикладом, он также может комплектоваться глушителем, лазерным целеуказателем, коллиматорными прицелами (например, ОКО 21).

Глава из книги: "ОРУЖИЕ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ. НЕОБЫЧНОЕ ОРУЖИЕ"
(специальные, нестандартные, уникальные и экзотические образцы оружия)
Ардашев А.Н. (инженер), Федосеев С.Л. (ассоциированный член АИС АХА)

Похожие темы:
Е. Ефимов, Ю. Буряк - "Огневая подготовка в охранном предприятии. Стрельба из служебных пистолетов и револьверов"
Описание травматического пистолета "Форт-12"
Флобер - оружие или нет? Что вы хотите знать о флоберах
Травматическое и газовое оружие, применяемое для самообороны
Оружие самообороны: спасательный круг для утопающих
Вооружен и очень безопасен. Травматическое оружие
Обзор пистолета ТМ Mk23 SOCOM Gas и винтовки ИЖ-22
Пулевая стрельба, Федерация стрельбы Украины, Ukrainian Shooting Federation, соревнования по пулевой стрельбе, каталог оружия украины, shooting пулевой стрельбы, правила стрельбы Украины, shooting украины, федерация спортивной стрельбы, федерация спортивной стрельбы украины, спортивная стрельба, международная федерация пулевой стрельбы, международная федерация стрелкового спорта, федерація стрільби україни, shooting-uakraina, чемпионаты мира по стрельбе, украинский стрелковый сайт, Ukrainian-Shooting
К литературе ФорумНа Главную
