Диоптрический прицел - его использование, как вносить поправки, куда крутить, сколько щелчков на габарит - цена клика

Диоптрический прицел - его использование, как вносить поправки,
куда крутить, сколько щелчков на габарит - цена клика

Как делать поправки на прицеле, куда крутить барабаны прицела, чтобы сдвинуть его, сколько щелчков на один габарит надо делать?Что называют диоптрическим прицелом
Использование диоптрического прицела
Расчет поправок на диоптрическом прицеле
Пример расчета шага щелчка при поправке на диоптрическом прицеле
Как правильно делать поправки на прицеле диоптрическом
Регулируемые диоптры. Диоптры со светофильтрами
Как работает глаз при прицеливании из диоптрического прицела


Часто спрашивают, что такое диоптрический прицел? Но больше всего интересует начинающих стрелков - как делать поправки на прицеле, куда крутить барабаны прицела, чтобы сдвинуть его, сколько щелчков (кликов) на один габарит надо делать, и т.п. Чтобы ответить на эти вопросы пришлось покопаться в Интернете, и написать о прицеле и поправках из личного опыта.

Что называют диоптрическим прицелом

Как говорят специалисты - есть несколько разновидностей диоптрического прицела. Мы расскажем здесь именно о том, который используют для спортивной стрельбы из пневматической и малокалиберной винтовки. Этот диоптрический прицел называют также кольцевым. Существуют несколько видов подобных прицелов, объединенных конструктивно целиком в виде диска (отверстия в диоптре), расположенным в непосредственной близости от глаз стрелка. Отверстие же само по-научному называется апертурой.

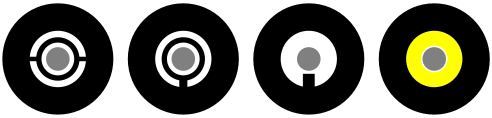

То, что видит глаз стрелка при прицеливании из диоптрического прицела. Черное - часть тарели диоптра, кольца и белое - мишень и то, что ее окружает, видимое глазомДиоптрический (кольцевой) прицел — с этим типом диоптрического прицела стрелок непосредственно смотрит через отверстие - апертуру на мушку, совмещая центр отверстия в диафрагме диоптра с мишенью и инстинктивно выравнивая линию прицеливания относительно светлого пятна, проецируемого отверстием на глаз.

На рисунке - то, что видит глаз стрелка при прицеливании из диоптрического прицела. Черное - часть тарели диоптра, кольца и белое - мишень и то, что ее окружает, видимое глазом.

Данный тип прицела во многом превосходит открытый: у диоптрического прицела выше скорость прицеливания за счет упрощения процедуры совмещения мушки с апертурой-отверстием (глаз интуитивно находит положение, при котором кольцевая мушка или пенек совмещается с серединой кольца), большая прицельная линия обеспечивает более высокую точность (целик открытого прицела должен находиться от глаза стрелка на существенном расстоянии, иначе при прицеливании он расплывается, что заставляет смещать его вперёд, жертвуя длиной прицельной линии), — отверстие диоптра диоптрического прицела, наоборот, должно быть расположено возле самого глаза, поэтому у оружия с диоптрическим прицелом и получается более длинная прицельная линия), что удобней в наведении при недостатке освещения.

Использование диоптрического прицела

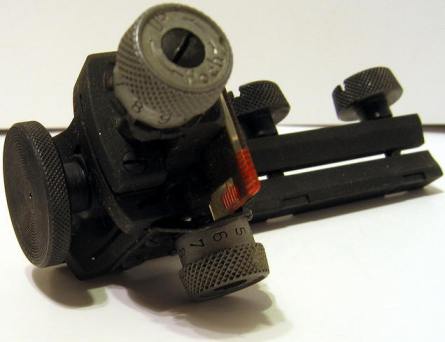

Диоптрический прицел, для внесения поправок в виде щелчков служат барабанчики на немПри стрельбе из винтовки, особенно в спортивной стрельбе, почти всегда используют диоптрический прицел, представляющий собой диск с отверстием, который может перемещаться в горизонтальном и вертикальном направлениях. Перемещением прицела занимаются специальные "барабанчики", которые отвечают за смещение прицела вправо, влево, вверх или вниз. Разумеется, прицел должен быть высокого качества, в хорошем состоянии, и его конструкция должна обеспечивать очень высокую точность установки при внесении поправок и высокую разрешающую способность поправок (т.е. малое - мельчайшее перемещение при одном щелчке поправки).

На рисунке: Как правильно делать поправки на прицеле диоптрическом? Как крутить барабаны прицела?

Обычно цена одного клика (одного щелчка) при внесении поправки составляет, в зависимости от конструкции прицела, одну четвертую, одну шестую или одну восьмую угловой минуты. Механизм внесения поправок должен быть абсолютно надежным и прочным. Если же он изношен или испорчен, поправки будут вноситься с холостыми щелчками, то есть не при каждом щелчке будет происходить перемещение прицела и в результате стрелок потеряет при стрельбе какое-то количество очков. Чтобы механизм внесения поправок изнашивался меньше, многие стрелки покупают несколько прицелов, по одному на каждое положение. Это исключит необходимость внесения поправок в очень широком диапазоне при переходе от одного положения к другому и обеспечит большой срок службы прицела и большую надежность при внесении поправок. Если стрелок пользуется несколькими прицелами, ему нужно хранить каждый прицел в отдельной коробке с надписью, для какого положения он предназначен.

Расчет поправок на диоптрическом прицеле

Например диоптрический прицел от винтовки "Урал-2". Щелчком (кликом) называют - сдвиг планки прицела на одно деление.
Расчёт цены щелчка:
Для расчёта нужно помнить, что цена щелчка прямо пропорционально зависит от длины прицельной линии.

Исходные данные:
Шаг микрометрических винтов, мм 0,7.
Количество щелчков в обороте винта 16.

Расчёты:
Смещение тарели на один щелчок 0,7/16=0,04375 мм.
Далее решаем подобные треугольники. Один - смещение тарели/длина прицельной линии, второй - смещение СТП/дистанция стрельбы.

Пример расчета шага щелчка при поправке на диоптрическом прицеле:

Смещение тарели, мм 0,04375.
Длина прицельной линии, мм 650.
Дистанция стрельбы, мм 15000.

Смещение СТП=(0,04375*15000)/650=1,01 мм.
Итак мы видим, что при стрельбе на 15 метров цена одного клика прицела будет соответствовать перемещению стрельбы на мишени на 1,01 мм.

Как правильно делать поправки на прицеле диоптрическом

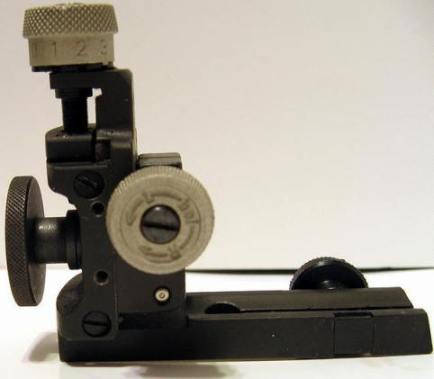

Как правильно делать поправки на прицеле диоптрическом. Как крутить барабаны прицелаТак куда же крутить барабаны диоптрического прицела? Как делать поправку? Какова цена одного клика прицела, и что такое клик? Попробуем разобраться.

Как видно на картинках, диоптрический прицел имеет два барабанчика - сверху и справа от целящегося глаза стрелка. Верхний барабан на прицеле служит для внесения поправок вверх и вниз, о чем говорят буквы на барабанчике "В" и "Н", на прицелах зарубежных производителей, соответственно "Up" и "Hoch". Если мы крутим этот барабан по стрелке "В", то мы перемещаем прицел вверх. Шаг одного щелчка рассчитывается (см. выше).

На дорогих моделях винтовок, для того, чтобы сметить прицел от габарита до габарита на мишени, иногда придется делать до 12 щелчков - это на очень дорогих моделях спортивных винтовок, например фирмы Anschutz (см. картинки). Если поправку надо сделать вправо или влево, то нам надо крутить по часовой стрелке (чтобы сдвинуть вправо) - на букву "П, или "R", чтобы двигать поправку влево, соответственно на "Л", или "L". Стрелку необходимо внимательно следить за смещением средней точки попадания СТП, и если она сместилась - вовремя делать поправку. Поправкой на прицеле называется внесение изменений в прицел, его смещение в необходимую сторону. Например, если стрельба располагается на мишени справа и вверху, то чтобы сметить кучу располагающейся стрельбы на мишени на центр в "10"- в десять, надо сделать поправку влево на "Л" или "L", и вниз - на "Н", или на "H" на прицеле, где буквы написаны латиницей.

Регулируемые диоптры. Диоптры со светофильтрами

Регулируемые диоптры. Диоптр со светофильтром (Ирис)Как мы увидим далее, очень важное значение имеет правильный выбор диаметра диоптрического отверстия. Большинство поступающих в продажу прицелов укомплектовано набором сменных тарелей с отверстиями разного диаметра. Стрелок, при необходимости производит замену тарелей (так было давно, и уже практически не применяется). Для того чтобы добиться высокого результата, стрелку совершенно необходимо иметь набор сменных тарелей, но гораздо лучше пользоваться специальными диоптрами с регулируемой диафрагмой (их еще называют Ирис, или Ирисы), состоящие из множества лепестков, которые уменьшают или увеличивают отверстие диафрагмы диоптра.

На рисунке регулируемые диоптры. Диоптр со светофильтром (Ирис)

Эти регулируемые диоптры имеются в продаже, они сравнительно недороги и подходят почти ко всем типам комплектов прицельных приспособлений, позволяя одним движением пальца быстро и точно менять диаметр диоптрического отверстия. Такой диоптр создаст вам максимум удобств. Современные Ирисы имеют также светофильтры, которые также можно подобрать по погоде и световосприятию стрелка. Получается много преимуществ в одном удобном для стрелка регулируемом диоптре, который всегда под любую погоду и освещение, будет способствовать высокому результату профессионального стрелка. Так на картинке вы видите такой регулируемый диоптр для диоптрического прицела, который содержит в себе 5-6 светофильтров под любую погоду, и позволяет менять диоптрическое отверстие поворачивая тарели на нем вправо, или влево (закрывая или открывая диафрагму отверстия).

Расстояние от глаза до прицела (до диоптрического отверстия) будет разным при стрельбе из разных положений. При стрельбе лежа оно сравнительно невелико, при стрельбе с колена и стоя значительно больше. Эта разница частично объясняется различными положениями головы при стрельбе из разных положений, а частично— механическими ограничениями перемещений прицела (конструкцией и размерами основания прицела). Если основание прицела не позволяет сохранять постоянное расстояние между глазом и прицелом при переходе от одного положения к другому, такое основание следует заменить.

Обычно расстояние от глаза до прицела лежит где-то в пределах 5-15 см. Это вовсе не означает, что расстояние в один или семь см. неправильно и недопустимо, просто большинство хороших стрелков стреляют с расстоянием от двух до шести сантиметров, особенно при стрельбе лежа. Однако есть очень веские практические соображения по поводу того, почему расстояние от глаза до прицела не должно существенно выходить за указанные пределы. Если глаз расположен почти вплотную к прицелу, последний при отдаче может повредить глаз или бровь. Повреждения глаза и лица могут быть опасны и сами по себе, но есть и другая, еще большая опасность — стрелок может приобрести рефлекторную привычку зажмуриваться или дергать головой в ожидании выстрела и отдачи. Если это случится, стрелок не сможет произвести отметку. С другой стороны, если глаз слишком далеко от прицела, нужно применять тарель с настолько большим отверстием, что оно не обеспечит необходимой точности прицеливания. Это будет ясно из дальнейшего текста.

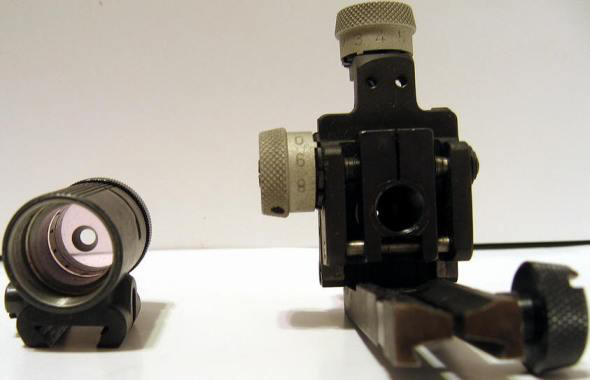

Намушник с мушкой. Кольцевая мушка в намушникеРечь идет о расположении намушника в поле зрения, ограниченном диоптрическим отверстием прицела. Намушник должен быть расположен точно по центру поля зрения прицела, в противном - случае ось канала ствола не будет совмещена с центром мишени, даже если яблоко мишени будет располагаться точно по центру кольцевой мушки. Большинство стрелков предпочитает такое диоптрическое отверстие, при котором диаметр поля зрения приблизительно в 1,5 раза больше диаметра намушника.

На рисунке намушник с мушкой. Кольцевая мушка в намушнике

При таком соотношении намушник легко и почти автоматически устанавливается по центру поля зрения. Совмещение будет производиться еще легче, если пользоваться кольцевой мушкой, так как в этом случае картина, которую видит стрелок, представляет собой серию концентрических кругов, образованных яблоком мишени, кольцевой мушкой, намушником и полем зрения, ограниченным отверстием диоптрического прицела.

Диоптрический прицел по своему схематическому устройству весьма сходен с кольцевым прицелом. Существенное отличие заключается в том, что вместо кольца у диоптрического прицела имеется широкая тарель с маленьким отверстием в середине. Это, казалось бы небольшое, изменение в корне меняет свойства прицела и отодвигает его на последнее место среди прицелов, пригодных для охотничьих целей. Большая тарель, находясь перед самым глазом стрелка, закрывает все поле зрения. Сквозь маленькое прицельное отверстие видно весьма ограниченное, оторванное от местных предметов, пространство. Быстрое нахождение целей затруднено. Прицеливание по движущимся целям, особенно на близком расстоянии, часто становится совсем невозможным: стенки тарели перекрывают боковые лучи.

Как работает глаз при прицеливании из диоптрического прицела

При пониженном освещении предметы, еще ясно видимые простым глазом, перестают различаться через прицельное отверстие. Все это делает диоптрический прицел малопригодным для охоты. Обладая большой точностью, диоптрический прицел нашел широкое применение на спортивном и целевом оружии.

Систем диоптрических прицелов много. В соответствии с требованиями целевой стрельбы многие из них снабжены весьма совершенными механизмами, позволяющими перемещать тарель на сотые доли миллиметра. Для удобства прицеливания можно передвигать прицел ближе или дальше от глаза, применительно к освещению, не снимая тарели, изменять диаметр прицельного отверстия и т.д.

Глаз не может сфокусироваться одновременно на близко и далеко расположенных предметах. Вот почему невозможно в один и тот же момент четко видеть цель, мушку и целик открытого прицела. Для наглядности проведите простой опыт: держите указательный палец в 30 сантиметрах от глаза, которым прицеливаетесь, и закройте второй глаз. Попробуйте совместить кончик пальца (он играет роль целика) с объектом, расположенным несколькими метрами далее (он играет роль мушки). При сосредоточении взгляда на пальце объект будет размытым, а как только глаз сфокусируется на объекте, расплывчатым окажется палец. Добавьте к этому цель, расположенную в пятидесяти метрах (и более), и в результате зрение будет вынуждено бороться с неразрешимой проблемой.

Намушник с кольцевой мушкой и диоптрический прицел с барабанами
Намушник с кольцевой мушкой и диоптрический прицел с барабанами


Однако если мы не станем пытаться сфокусировать взгляд на целике, а вместо этого будем лишь смотреть сквозь него, как это происходит с диоптрическим прицелом, наблюдаемое изображение будет значительно четче. Продемонстрировать это можно, выпрямив руку и наведя кончик пальца (мушку) на удаленный объект (цель). Если смотреть на кончик пальца и объект одновременно, они будут более, хотя и не полностью, четкими. Это пример иллюстрирует, что глубина резко отображаемого глазом пространства увеличивается при рассматривании отдаленных предметов.

Когда кто-либо в первый раз смотрит в диоптрический прицел, он всегда удивляется обилию свободного пространства вокруг мушки. Максимальная яркость сосредоточена у центра отверстия, поэтому глаз естественным образом выравнивает себя и мушку именно в этом месте. Чтобы заставить глаз смотреть куда-либо кроме центра отверстия, необходимо приложить усилие.

При прицеливании сквозь диоптр увеличивается также глубина резкости. Повторите опыт с наведением на объект кончика пальца, расположенного в 30 сантиметрах от глаза. На этот раз следует смотреть сквозь маленькое отверстие, проделанное в куске картона, который необходимо поднести как можно ближе к глазу. Изображение будет менее размытым, чем раньше. Это происходит за счет того, что маленькое отверстие отсекает рассеивающиеся лучи света, отраженные от объекта. Впрочем, при сужении отверстия менее определенного диаметра четкость изображения будет падать.

Автор: админ сайта Shooting-UA по материалам Википендии и сайта guns.ru
