Изготовление и установка регулируемой щеки на приклад

Изготовление и установка регулируемой щеки на приклад

Многим нравится высокоточная спортивная пневматика - красивая правильная ложа со всеми "наворотами", анатомическая рукоятка, регулируемый затыльник и щека... Также многие сталкиваются с несоответствием стандартных лож своим антропометрическим характеристикам, особенно после установки оптических прицелов. Подобные проблемы в большинстве случаев испытывают владельцы ИЖ-60, как будто скомпонованной для подростков, а также те, кто установил оптику на высокий кронштейн и не озаботился наесть соответствующие щеки. Тем, кто делает ложу под себя, также не помешает это маленькое усовершенствование. И так, мы рассмотрим выдвижную щечку на приклад.

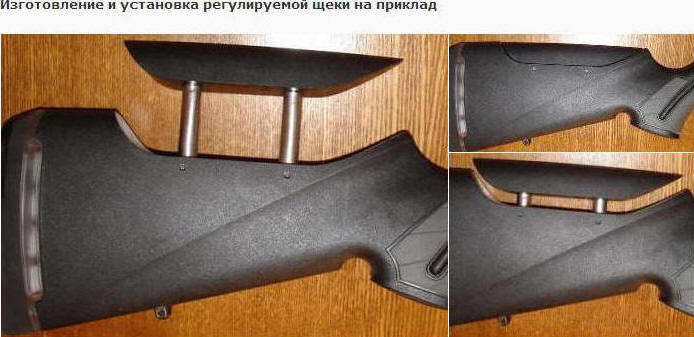

Изготовление и установка регулируемой щеки на приклад. Делаем подъемную щечку на прикладе винтовки. Как поднять щечку

Делаем подъемную щечку на прикладе винтовки

Положение щеки (англ. cheekpiece) на прикладе может регулироваться в трех вариантах - по вертикали, по горизонтали и угол наклона подщечника. Угол наклона в винтовках не спортивного класса задается постоянным - формой бруса подщечника. Остальное можно регулировать. К материалу для выдвижной щеки не предъявляются столь жесткие требования, как к материалу остальной ложи - она в малой степени подвержена вибрации и нагрузкам. Поэтому изготовить ее можно из любого разумного материала (как минимум, не из картона).

Делаем выдвижную щечку на прикладе винтовки
Вариант 1

Этот вариант потребует минимального станочного парка, так как часть деталей придется изготовить самостоятельно. Крепление щеки состоит из 2-х одинаковых узлов (см. рис. 2). Каждый узел состоит из вклеенной в брус подщечника втулки под шпильку 1, представляющей собой гладкую трубку с резьбовым отверстием под винт 4 (М2-М4) для фиксации шпильки 2 с резьбой (М5-М8), за счет которой происходит регулировка высоты бруса над прикладом. Шпилька 2, в свою очередь, вкручивается во вклеенную в приклад гайку 3, для чего в прикладе высверливаются отверстия под углубление шпилек.

Изготовление и установка регулируемой щеки на приклад. Делаем подъемную щечку на прикладе винтовки. Как поднять щечку
Рис. 2. Вариант 1 - разрез по узлу крепления (слева) и приклад со щекой в разрезе (справа). Нумерация деталей - см. текст


Диаметры втулок и соответствующие резьбы шпилек и гаек выбираются по вкусу. Шпилька должна верхней частью достаточно плотно садиться в верхнюю втулку, вклеенную в брус. Ясно, что шпилька не должна быть слишком тонкой (думаю, не тоньше 5 мм) или слишком толстой (10 мм, по моему, максимум).Регулировка осуществляется выкручиванием шпилек на желаемую высоту, после чего они фиксируются от поворота винтами во втулках. Если верхнюю втулку выполнить в виде фиксирующегося шарнира, то можно регулировать положения бруса по всем трем вариантам. Если диаметры втулок и шпилек подобрать так, чтобы был небольшой зазор, то за счет перекоса можно придавать щеке наклон вдоль приклада. Именно такой вариант я выполнил на своем прикладе.

Делаем подъемную щечку на прикладе винтовки
Вариант 2

Этот вариант не требует изготовления сложных деталей - все можно купить в хозяйственном магазине или сделать самому за 5 минут. Те же два узла крепления. Первый узел крепления выдвижной щечки - вклеенный в брус подщечника винт, вкручиваемый в гайку в прикладе - регулирующий. Этот узел располагается по центру бруса подщечника. Второй узел - фиксирующий - шпилька (винт без головки или с круглой головкой), вкручиваемая в гайку в прикладе снизу, и входящая во втулку в брусе сверху. В этой конструкции выдвижной щеки втулка второго узла несет минимальные нагрузки, ее можно просто согнуть из жести и утопить в теле бруса подщечника.

Изготовление и установка выдвижной щеки на приклад. Делаем подъемную щечку на прикладе винтовки. Как поднять щечку

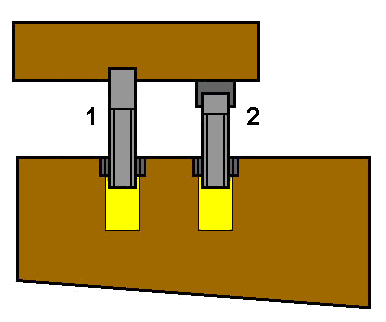

Рис. 3. Вариант 2 - приклад со щекой в разрезе


Для выдвижной щеки регулировки шпилька узла 2 вкручивается в приклад, а брус подщечника вращается до достижения нужной высоты. Затем он фиксируется от вращения вывинченной из приклада шпилькой 2, вдвинутой во втулку. Этот вариант позволяет проводить только регулировку по вертикали, но он максимально прост в изготовлении - два винта М5-М8 длиной около 40-60 мм (обычно хватает всем) с гайкой и кусочек жести от консервной банки плюс сверло и хороший клей. Идеально для изготовления "на коленке".

Изготовление и установка регулируемой щеки на приклад. Делаем подъемную щечку на прикладе винтовки. Как поднять щечку
Выдвижная щечка на винтовке FWB 700 Universal

Автор: YuraS
Источник: airgun.org.ua
