Hammerli AR20: обзор спортивной пневматической винтовки Hämmerli AR20 Silver от фирмы Walther

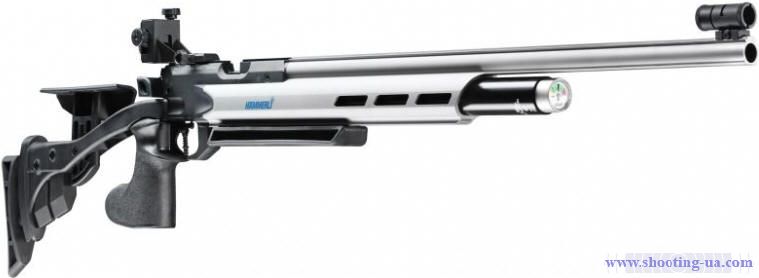

Спортивная пневматическая винтовка Hammerli AR20 Silver (Хаммерли АР-20) производится в Германии. Производитель - заводы Walther изготавливают эту бюджетную модель спортивной винтовки для юниоров, начинающих, любителей и детских спортивных школ. Винтовка Hammerli AR20 Silver представлена на официальном сайте Вальтер. Наш фотообзор смотрите ниже, в конце статьи...
(См. также статью "Подробный обзор винтовки Хэмерли версии FT - Hämmerli AR20 FT"...). Если Вы хотите найти информацию по устройству спускового механизм моделей AR20, то Вам надо зайти по этой ссылке...

Hammerli AR20: обзор спортивной пневматической винтовки Hämmerli AR20 Silver от фирмы Walther

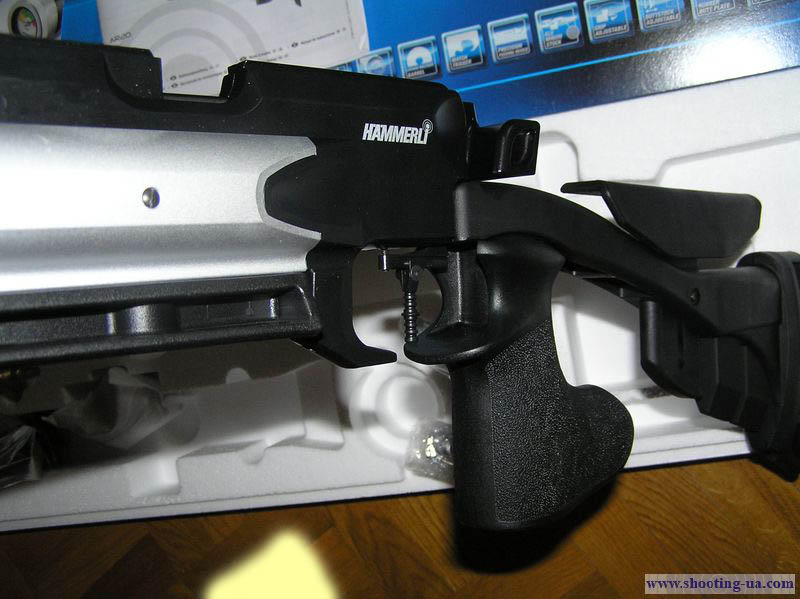

Ложа с рукояткой отделяется от алюминиевой ложи, откручиванием одного винта, который находится в рукоятке. Рукоятка и щечка сделана из пластика, приклад полностью металл, ложа - алюминий. Кстати, алюминиевые ложи сейчас применяются на дорогих моделях винтовок Вальтер и Файнверкбау - это и красота, и чистота и вес. Спортсмену допускается производить холостые щелчки на этой винтовке для тренировки дома на Скатте, или просто стрелять в холостую, не используя пульку. Делается это путем взведения затвора, при этом затвор не закрывается до конца. Таким образом - при нажатии на спуск, затвор уйдет на 1 см. вперед, и произойдет холостой щелчок, который не разрушает спусковой механизм, но позволит стрелку обрабатывать технику удержания винтовки и нажима на спуск, не делая выстрел. При этом экономится пулька и воздух. Спортсмены знают, что такое "холостая тренировка", по этому на этом я останавливаться не буду. Спица спускового механизма тоже регулируется в различных плоскостях - ее можно двигать вперед-назад, и ставить под разным углом. Стоит также отметить, что в комплекте с Hammerli AR20 Silver идет паспорт на русском языке, где подробно описана ручная регулировка спускового механизма, и его точная настройка под ощущения, опыт и желание стрелка.

Hammerli AR20: обзор спортивной пневматической винтовки Hämmerli AR20 Silver от фирмы Walther

Винтовка для спорта и развлечения Hammerli AR20 Silver - профессиональная спортивная винтовка от всемирно известной фирмы Вальтер, имеет много регулировок, которые помогут подстроить винтовку под стрелка любой комплекции, например: возможность изменения высоты затыльника, изменение высоты приклада, регулировка высоты щечки, изменения усилия и длины натяжения спуска, уменьшение и увеличения длины прицельной линии, утяжеление и облегчение винтовки под возраст и опыт стрелка, регулировка положения ортопедической рукоятки в разных плоскостях, регулировка и настройка прицела, и т.п. Также в Hammerli AR20 Silver присутствует возможность балансировки винтовки с помощью двух утяжелителей, которые находятся в прикладе. Винтовка оснащена редуктором, который точно выстрел за выстрелом выдает одинаковую порцию сжатого воздух из резервуара, позволяя тем самым делать точно каждый выстрел, не снижая мощности и средней точки попадания - не смотря на то, что воздуха в резервуаре (баллоне) винтовки становится все меньше. Это главное предназначение редукторов в РСР пневматике такого высокого уровня и точности, как Hammerli AR20 Silver.

Выкручиваете ваш резервуар, накручиваете его на заправочный баллон/насос. Подаете воздух с большого баллона, или начинаете качать воздух в баллон насосомЗаправка баллона (резервуара) производится, как и на всех спортивных пневматических пистолетах/винтовках. Т.е. выкручиваете ваш резервуар с пистолета, накручиваете его на заправочный баллон/насос (в комплекте со спортивной пневматикой всегда идет заправочный переходник для заправки резервуара). Подаете воздух с большого баллона (или начинаете качать воздух в баллон насосом), при этом контролируете давление манометром, чтобы не перекачать. Перекачивать опасно (!). Когда баллон будет заправлен, т.е. стрелка манометра дойдет до начала красной зоны, останавливаете заправку. Выкручиваете свой заправленный резервуар, и накручиваете его на винтовку/пистолет. Пользуетесь воздухом до минимально допустимого значения - на манометре всегда эта зона определена другим цветом (перебор - красная зона, рабочая зона - зеленый цвет, заниженное значение - желтый цвет манометра). Кстати, на последних пришедших с завода пистолетов Steyr LP10, не было желтой зоны. Значит стрелку самому надо ориентироваться по рискам на зеленой зоне. Редукторы этих пистолетов настроены на 7,5 Дж, и рабочее давление допустимо до 70-80 Бар. Если допустить стрельбу с резервуара, на котором это значение стало ниже, то будет падение скорости, а значит смещение средней точки вниз. Стрелок должен хорошо знать свое оружие и не допускать ошибок в его использовании.

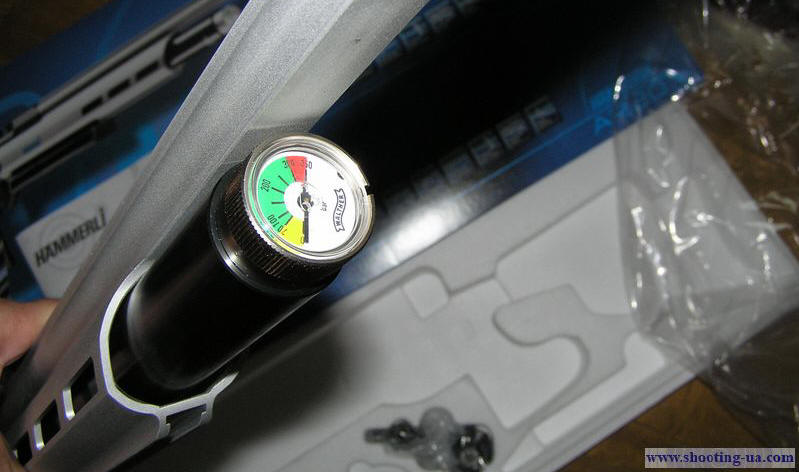

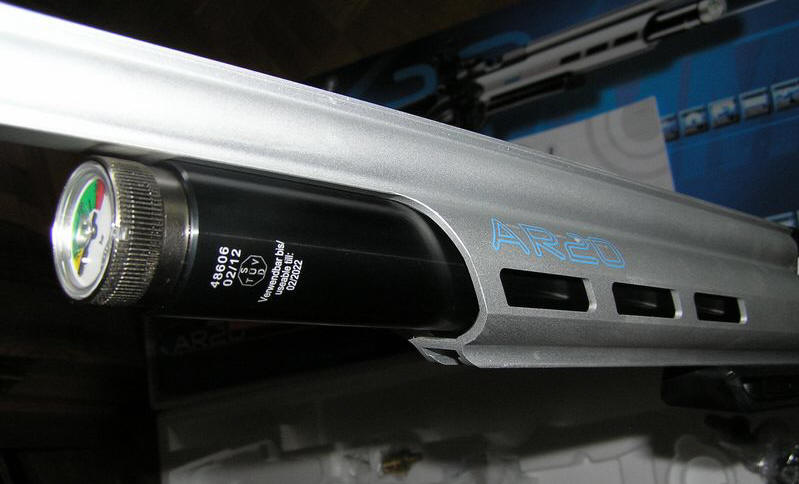

Hammerli AR20 Silver пневматическая винтовка с предварительным накачиванием, рабочее давление в резервуаре винтовки 300 Бар (296 атмосфер), также на резервуаре (баллоне) винтовки Hammerli AR20 Silver установлен манометр, который позволяет контролировать расход воздуха в реальном времени. Также на винтовке установлен редуктор, с помощью которого вы получите большое количество выстрелов с одинаковой скоростью, что при спортивной стрельбе, где нужна точность попадания и постоянная надежность винтовки, очень важно, так как не придется делать вертикальные поправки каждых 10–15 выстрелов, когда воздух в баллоне начнет уменьшаться. Эта винтовка имеет алюминиевое ложе, что делает ее немаркой, красивой, тяжелой.

Техническая характеристика винтовки Hämmerli AR20

Данная модель винтовки - Hammerli AR20 Silver (Хаммерли АР-20) рекомендуется фирмой Walther для спортсменов и любителей. Модель AR20 является надежной, "прикладистой" и удобной. Поставляется производителем в пенопластовой коробке. Эта винтовка заслуживает внимания тренеров и спортсменов от начального уровня и до Мастеров спорта. А отличается Hammerli AR-20 от других моделей фирмы Вальтер: наличием пластмассовых деталей (рукоятки и щечки), которые легко можно переделать на деревянные. За то цена привлекательная - на 50% дешевле простой деревянной модели Walther LG300 Universal. Решение за вами.

Техническая характеристика винтовки Hämmerli AR20

Цена (EUR):890 Евро, с доставкой в Россию 990 Евро
Страна производитель/завод:Германия/Вальтер
Калибр (мм):4,5
Тип:РСР (с предварительной накачкой)
Система:сжатый воздух 300 и 200 бар
Резервуар:алюминиевый резервуар с манометром
Количество выстрелов с одной заправки:350
Дульная энергия (Дж):7,5
Приклад:алюминиевый
Спуск:регулируемый
Скорость (м/с):175
Прицел:базовая модель
Длина ствола (мм):500
Размеры (Д/В/Ш) (мм):1058-1109/230/60
Вес (кг):3,97 (можно утяжелить до 4,5 кг)
Отделка/цветсеребро

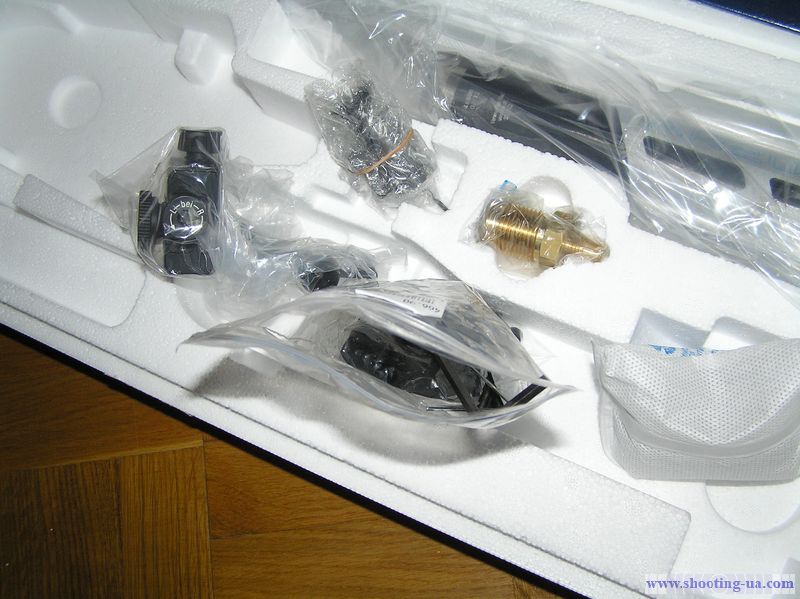

Комплектация:смотрите фото ниже...

По вопросам приобретения винтовки обращайтесь к администратору сайта стрельбы Украины - Shooting-UA :
+38(063)262-05-57, batrakov@bk.ru, или воспользуйтесь формой для обратной связи (кликните здесь)...


Из истории компании Hammerli

Компанию Hammerli основал в середине XIX века швейцарец Иоганн Ульрих Хаммерли, который начал изготавливать для армии своей страны стволы для винтовок.Hammerli. Из истории компании Hammerli
С тех пор компания Хаммерли зарекомендовала себя в качестве непревзойденного мастера в деле производства огнестрельного оружия и его компонентов высочайшего класса. Уже в 1950 году компания Hammerli начинает изготавливать винтовки для участников Олимпийских игр, именно они будут оказываться в руках обладателей высших наград на протяжении последующих четырех Олимпиад. Это позволило бренду Hammerli окончательно стать синонимом высочайшего класса винтовок и пистолетов, не имеющих аналогов в своем исполнении. В 2006 году Hammerli переходит под контроль немецкого производителя оружия Walther, а год спустя право на выпуск оружия под маркой Hammerli получает Umarex USA, являющаяся дочерней компанией немецкого производителя оружия и аксессуаров Umarex. На сегодняшний день пневматические винтовки Hammerli от Umarex - Walther вобрали в себя все качество, точность, надежность и безотказность в работе - все то, что оставила в наследство за 150-летнюю работу и обучение тонкостям оружейного дела марка Hammerli - наследница основателя швейцарца Ульриха Хаммерли.

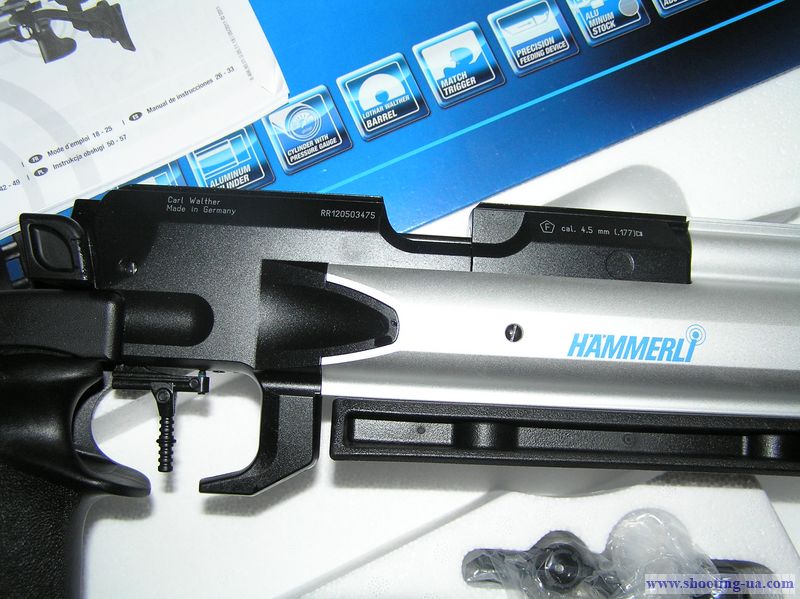

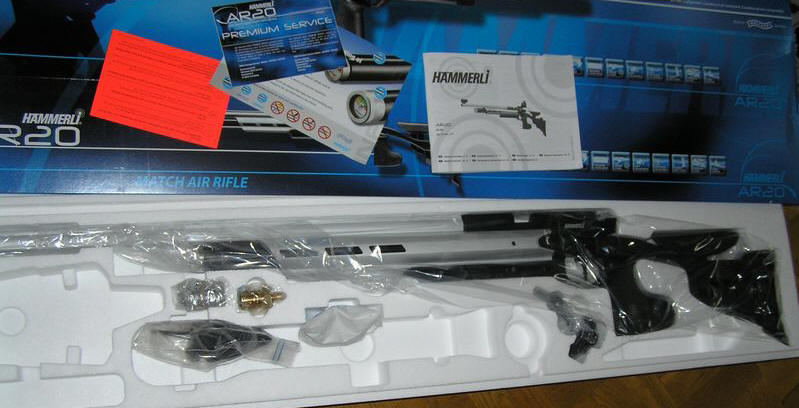

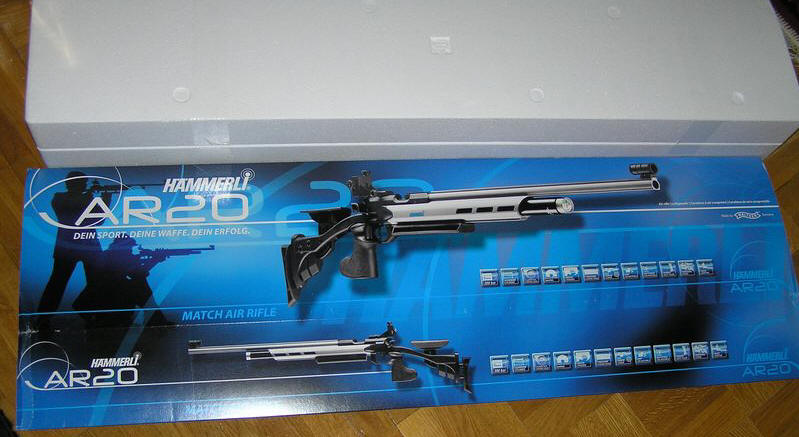

Фото-обзор винтовки Hammerli AR20 Silver

Hämmerli AR20 от фирмы Walther. Hammerli AR20 Silver

Hamerli AR20 от фирмы Walther. Hammerli AR20 Silver

Хаммерли AR20 от фирмы Walther. Hammerli AR20 Silver

Hammerli AR20 от фирмы Walther. Hammerli AR20 Silver

Hämmerli AR20 от фирмы Walther. Hammerli AR20 Silver

Hämmerli AR20 от фирмы Walther. Hamerli AR20 Silver

Хаммерли AR20 от фирмы Walther. Hammerli AR20 Silver

Hamerli AR20 от фирмы Walther. Hammerli AR20 Silver

Hämmerli AR20 от фирмы Walther. Hammerli AR20 Silver

Hamerli AR20 от фирмы Walther. Hammerli AR20 Silver

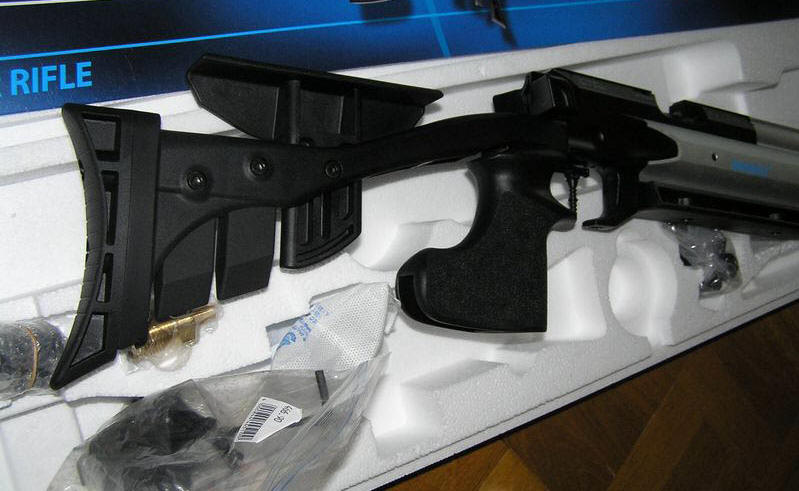

Затыльник выполнен из резины регулируется по вертикали и дискретно по длине аналогично цевью. Щека регулируется только по вертикали и также выполнена из полимера. Может переставляться на правую или на левую сторону для левшей или правшей соответственно. Два отверстия меду щекой и затыльником служат для фиксации грузиков. В комплекте идут две штуки весом по 200 г каждый.

Рукоять симметричная, крепится одним винтом, который одновременно крепит и приклад. Может поворачиваться вокруг крепежного винта, обеспечивая удобный хват как для правшей, так и для левшей. Кроме того, имеет возможность произвольного смещения в горизонтальной плоскости, хоть и в малых пределах. Регулировки по наклону в вертикальных плоскостях не предусмотрено.

Подробный обзор винтовки Хэмерли версии FT - Hammerli AR20 FT

В целом достаточно удобная, хоть и не дотягивает до эргономичных рукоятей винтовок более высокого класса.

Вообще, судя по легкой алюминиевой передней части винтовки и полимерному прикладу, масса ее должна быть небольшой, однако из-за очень тяжелой ствольной коробки винтовка в базе (со стальным баллоном и установленными грузами) весит 3,97, но ее можно утяжелить до 4,5 кг.

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

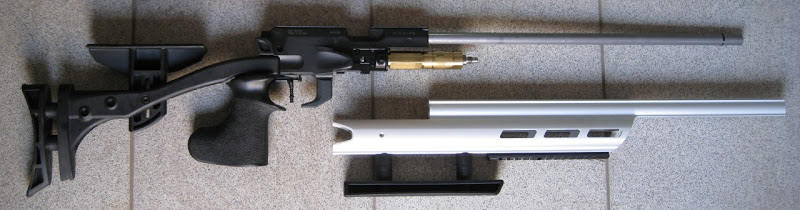

Кожух ствола крепится к коробке четырьмя винтами, двумя снизу и по одному по бокам. Боковые винты сделаны в виде саморезов. Выкрутив винты снимаем кожух со ствола. Снимается легко. Со стволом контактирует только через резиновое колечко в дульной части.

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

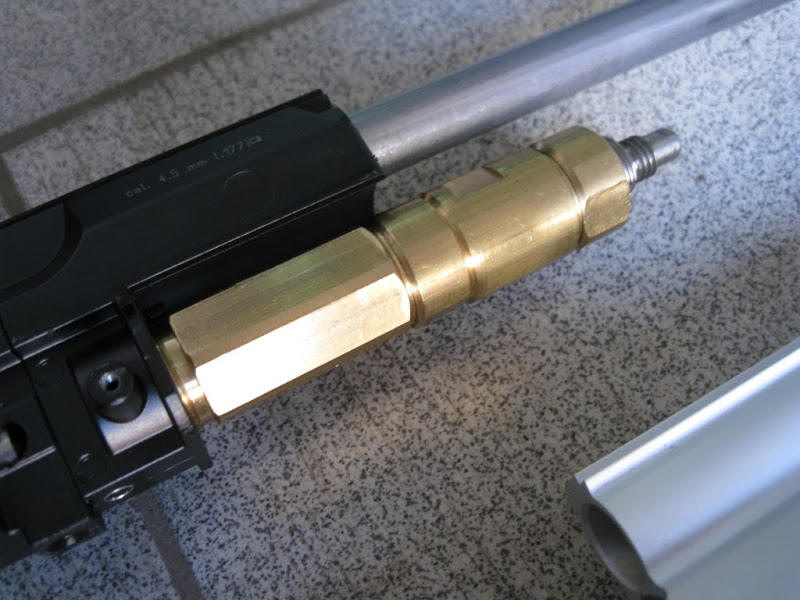

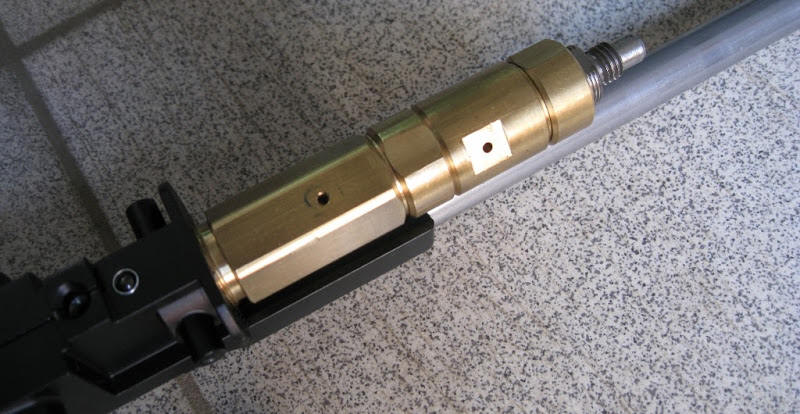

Внутри видим, что редукторов два! Да-да, два редуктора, соединенных последовательно!

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

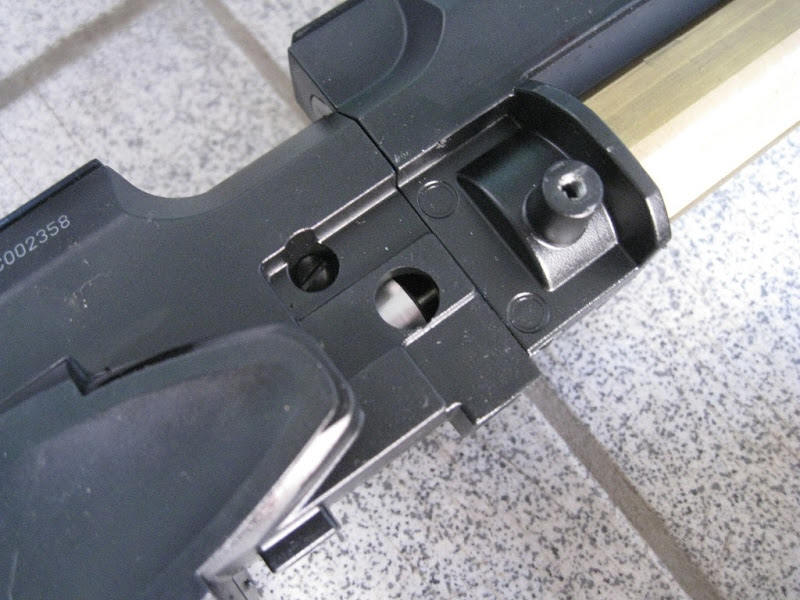

Однако, эта загадочная конструкция отлично работает, об этом ниже. В коробке имеется отверстие, через которое видно шток клапана и ударник. Предполагаю, что отверстие, никак не используемое здесь, предназначено для установки переключателя режима холостого спуска в перспективе на других модификациях.

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

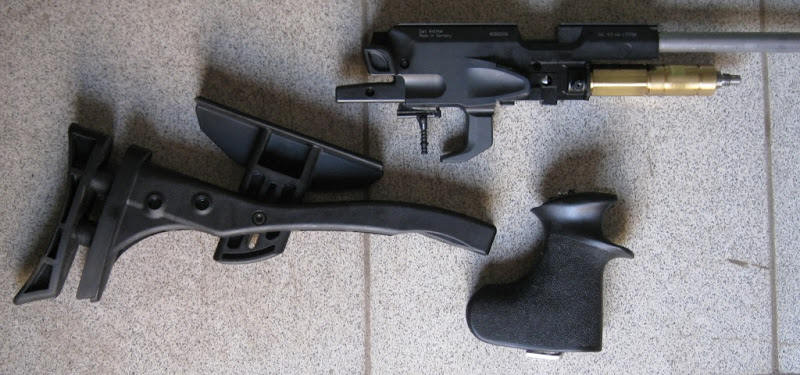

Выкрутив винт рукояти, можно отделить приклад.

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

Теперь доступны все три винта, стягивающие коробку (еще раз повторюсь для тех, кто не знаком с AM850 и 1250, если разобрали, заменить винты обязательно, в противном случае после нескольких разборок от резьбы ничего не останется).

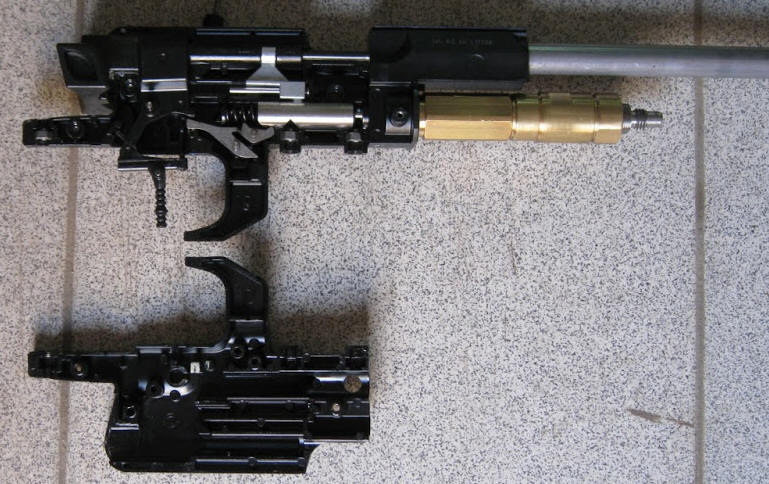

Выкрутив винты, аккуратно раскрываем коробку. К счастью, деталей, разлетающихся в разные стороны, тут нет. При снятии крышки, всё остается в основной части коробки. И так, перед вами спусковой механизм винтовки Hämmerli AR20 в версии FT.

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

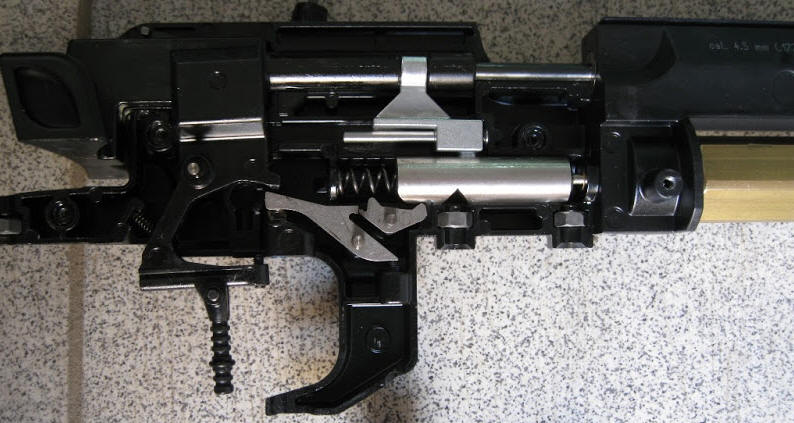

Собственно, вот перед вами весь УСМ - ударно-спусковой механизм винтовки Hammerli AR20:

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

Простой, достаточно надежный и обеспечивающий все основные необходимые регулировки.

Впрочем, вернемся к взводу. Пружина ударника очень, очень тугая (кстати, регулировки поджима не предусмотрено и реализация ее довольно-таки непроста). Теперь смотрим на расстояние между ручкой взвода и ударником, а также на детальку, их соединяющую. Технически грамотных людей сия конструкция должна привести в ужас, ибо возникающие здесь нагрузки, мягко говоря, неблагоприятны. Но оставим это на совести разработчиков и вернемся к УСМ.

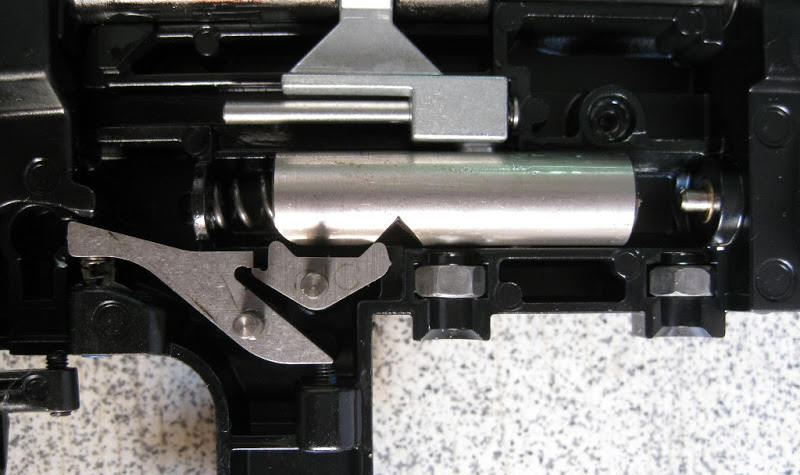

Вот так выглядит взведенный механизм:

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

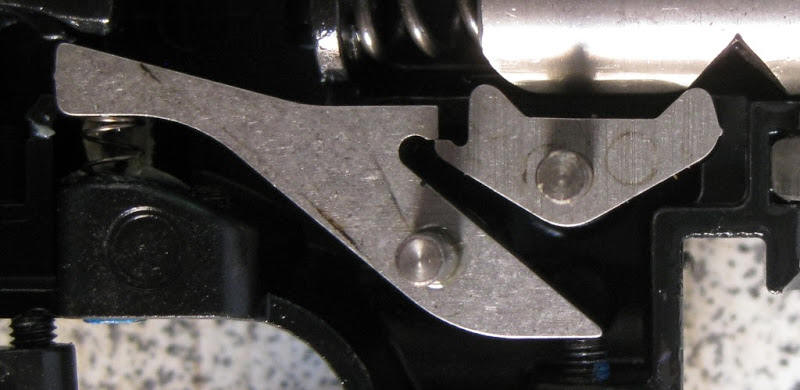

Крупно шептала:

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

К сожалению, ввиду отсутствия смотровых окон, настройку перекрытия шептал надо производить либо на ощупь, либо при разобранной винтовке.

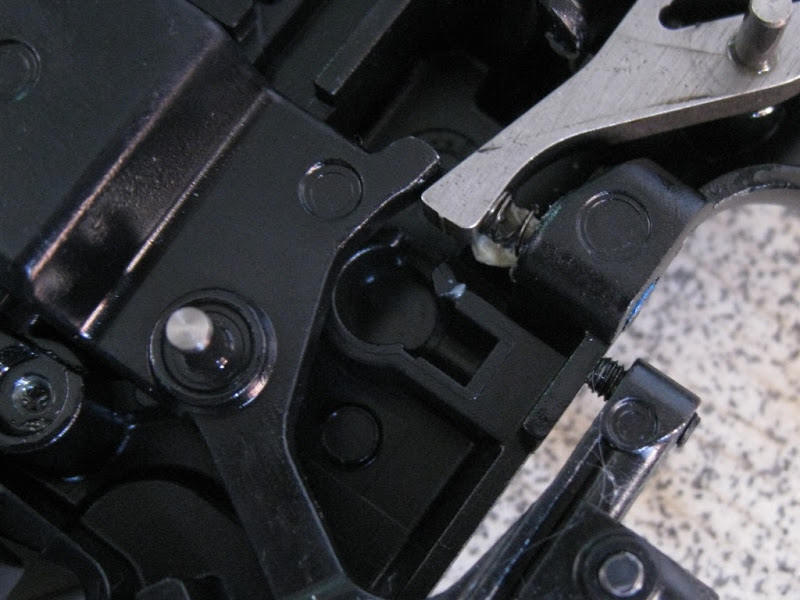

Да, шептала, к счастью, стальные. Ударник тоже. В районе спускового крючка есть неиспользуемый паз.

Спусковой механизм спортивной пневматической винтовки Hämmerli AR20 от фирмы Walther

Предполагаю, что сюда ставится предохранитель у винтовок, оснащенных таким.

Схема разборки (взрыв-схема) пневматической винтовки Hammerli моделей AR20, AR20 FT (кликните на рисунок, чтобы открыть его на весь экран)...

 Схема разборки (взрыв-схема) пневматической винтовки Hammerli моделей AR20, AR20 FT (кликните на рисунок, чтобы открыть его на весь экран)...
