Винтовка Feinwerkbau 700 Universal

Предисловие. Выбор винтовки оказался не случайным. Первое знакомство с матчевыми образцами было подобно шоку. Настрелявшись вдоволь с ИЖ-38 и МР-512 мне дали в руки компрессионку «Feinwerkbau Mod. 600» и пачку Гаммо Матч. Не предать словами, когда в руки берешь анатомический приклад с кучей регулировок, прикладываешь голову, а она сразу напротив прицела. После пары выстрелов с великолепным спуском при полном отсутствии отдачи я просто ушел в стопор. Вот делают же буржуи хорошую технику.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Через некоторое время тировая «600-ка» из-за чрезмерно-продолжительной и интенсивной эксплуатации, в том числе по старости вышла из строя (ныне реанимирована). Далее недолго поэксплуатировав «Anschutz Air 2002», а это оказалась довольно интересная винтовка, имеющая одно из самых удобных лож, мне выпала возможность заняться «Feinwerkbau Mod. 700 Basic» - прекрасное железо в «недоделанном» ложе. После Файнверкбау «600-го» у «700-го Бейсика» ложе очень не удобное, точнее не спортивное, чем-то напоминает CZ-200T, особенно убивала щека треугольной формы и почти полное отсутствие регулировок.

Модель «Walther LG30» оказалась очень не удобной, покрутив и постреляв с нее один раз в руки ее больше не брал, явно «700-й бейсик» на порядок лучше и классом выше.

Далее, о счастье – мне дали «700 Universal». Это комфорт Файнвекбау «600-й» модели но без заморочек со взводом механизма, плюс куча настроек приклада. Вот это то, что я всегда хотел.

Пределом совершенства для меня оказалась модель «Feinwerkbau Mod. 700 Alu». Крутится и настраивается все что можно, количество степеней свободы и видов регулировок не поддается подсчету. После знакомства с «700 Alu» пару дней не мог в себя прийти, но вот разница в цене с «700 Universal» около 500 евро охладила мой пыл.

Близкий по ценовому диапазону оказался «Walther LG300XT Holzschaft», но винтовка незнакомая и чаша весов склонилась к «700 Universal». В итоге, настрелявшись вдоволь с чужих винтовок, приобрел «Feinwerkbau Mod. 700 Universal».

В настоящее время в тире эксплуатируется FWB 5шт. 700й серии и 1шт 600й, так что кое какие поломки и замечания будут указаны по тексту обзора.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

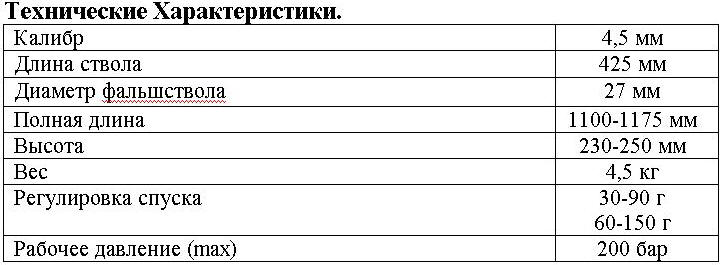

Комплект поставки.
В отличие от Вальтера винтовка поставляется не в хорошем пластиковом кейсе, а в обычной картонной коробке в пенопластовом контейнере, поэтому сразу возникает проблема, требуется покупать кейс.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовкеПневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Комплектность: винтовка Feinwerkbau в упаковке, прицел, паспорт, шестигранный ключ и отвертка для настройки приклада и УСМ, два шестигранника для ложа и прицела, заправка из латуни без стравливания давления, стальная гайка для разрядки баллона, наклейка, сеточка.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Ложе. Ложе изготовлено из многослойной клееной фанеры. В моем случае для правши. В передней части имеется 26см шина для крепления стрелкового ремня, грузов или других приспособлений. Для удобства установки резервуара в ложе установлена специальная вставка.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Шейка приклада пистолетной формы с удобным хватом для правой руки. Площадь контакта доведена до максимума вплоть до запястья. В прикладе имеются 2 глубоких выборки для крепления щеки и затыльника.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Щека имеет множество регулировок. По вертикали возможно поднятие щеки целиком, наклон вперед или назад. По горизонтали сдвиг влево, вправо, разворот по диагонали слева на право или с права налево. Кроме того, возможен поворот щеки вокруг продольной оси.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Затыльник обладает следующими настройками: сдвиг вперед-назад, наклон относительно торца приклада, сдвиг влево вправо относительно вертикали, наклон с права налево или наоборот, перемещение верхнего или нижнего выступа, изменение наклона верхнего упора, вращение относительно вертикальной оси.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Коробка. У моделей 700-й серии (Basic, Universal и Alu) железо одинаковое и отличается только комплектностью. Ствольная коробка является отдельным элементом и прикручивается к винтовке двумя М6.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Винтовка имеет вертикальный редуктор преднастроенный на 80 бар. Количество выстрелов с заправки не менее 150.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

УСМ. Механизм имеет 5 винтов настройки. 1й винт – регулировка натяжения усилия шептала, 2й – длина хода шептала до срыва, 3й – предупреждение спуска, 4й – длина хода спуска, холостой ход, 5й – усилие натяжения спуска. Регулировка длины свободного хода спуска после срыва шептала – отсутствует, да и в принципе не нужна.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовкеСпусковой крючок можно закреплять на одной из 2х параллельных направляющих, с большим запасом регулировки по длине. Возможен поворот и наклон упора для пальца.

Прицел. Стандартный намушник укомплектован одной пластиковой круглой прозрачной мушкой 3,8 или 4,0 мм. На фото намушник поднят на подставке из переходника от Вектор Оптикс высотой 15 мм.

Винтовка укомплектована стандартным диоптрическим прицелом FWB со сменным диоптром 1,2 мм. Для сравнения привожу отечественный прицел от БИ-7 аналогичный Урал-6 только со шторкой. Основное кардинальное отличие прицелов – направление вращения барабанов ввода поправок, у буржуев все с точностью наоборот. У нас вправо, вверх – по часовой, у них – против часовой.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

К сожалению, буржуи тоже экономят, и мой вариант прицела оказался с одним удерживающим винтом за ласточкин хвост вместо двух. Для МК и моделей выпущенных чуть раньше этих винтов было 2. Учитывая, что в винтовке отдача отсутствует, то замечание не критично.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Из-за незначительной разницы в резьбе, наши сменные диоптры подходят на FWB, а их в наш прицел не лезут.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Передняя декоративная часть прицела изготовлена из пластика. Стандартные расцветки пластика: черный, желтый, синий, красный, зеленый. При небрежном обращении наблюдались случаи поломки пластиковой детали, что ни как не влияло на работоспособность прицела. Маховичек ввода поправок подпружинен снизу шариком. При полном выборе поправок вверх и продолжении вращения маховичка, наблюдались случаи выпадения шарика из гнезда. По моему личному мнению наш прицел ни чем не уступает буржуйскому, а по надежности и прочности думаю превосходит.

Резервуар. Резервуар из алюминиевого сплава с рабочим давлением 200 бар шкала до 250. Стандартные расцветки: серебристый, синий, красный, зеленый, желтый, черный, многоцветный. Срок службы резервуара – 10 лет с даты изготовления. Дата указана на резервуаре – месяц/год.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Резьба резервуара имеет 3 полных витка. Из латунного переходника он выкручивается под нагрузкой, без предварительного стравливания давления, что отрицательно сказывается на живучести резьбы. Рекомендуется для постоянного применения заправочная станция со стравливающим винтом. Кроме того, заход в резьбу на баллоне и на заправочном переходнике сняты под прямым углом и при небрежном обращении (особенно молодые стрелки) происходит смятие резьбы на резервуаре с невозможностью вкручивания баллона в винтовку. Есть личный опыт лечения одного из таких баллонов надфилем.

Отзыв. Feinwerkbau Mod. 700 Universal – одна из винтовок высшего уровня, способная показывать великолепные результаты во всех видах соревнований по пулевой стрельбе из пневматики. Ее можно увидеть как на уровне городских соревнований, так и на чемпионатах Европы, Мира и Олимпиаде с достижением абсолютного результата 600 из 600.

Мой личный экземпляр уже успел поучаствовать в городских и областных соревнованиях (со статусом международных) и показал себя с лучшей стороны. К сожалению, я пока не дотягиваю до уровня возможностей данной винтовки, но буду стремиться.
Эксплуатация этих винтовок в нашем тире показала их неприхотливость и очень высокую стабильность. В итоге я остался доволен как слон!

Часть 1 Настройка отката.

Столкнулся с проблемой: на очередной тренировке винтовка начала выдавать сбои – во время выстрела ощущалась чувствительная отдача и металлический удар внутри коробки, причем не каждый выстрел, а примерно один из четырех. После выстрела и взвода затвора внутри болталась какая-то деталь, но, тряхнув винтовку вперед, все становилось на место. Диагноз – не штатно работает система компенсации отдачи, В результате выяснилось, что просто раскрутился винт поджима абсорбера.

Система отката работает следующим образом - при выстреле давление газов давит одновременно на пулю и на поршень, удерживаемый в затворе только за счет силы трения. В начальный момент выстрела одновременно с началом движения пули поршень абсорбера начинает откатываться, при падении давления он останавливается только за счет сил трения, в результате чего получаем выстрел без отдачи. Система взводится при открывании затвора. Задняя тяжелая часть поршня упирается в шпильку находящуюся в ствольной коробке и проходящая через пропил в затворе, возвращая абсорбер в переднее положение.

Настраивается просто за 5 минут. Сначала надо взвести затвор до конца и через отверстие в ствольной коробке и в затворе появляется винт настойки усилия прижатия. Винт изготовлен таким образом, что его размер больше размера отверстия в затворе и выкрутить его невозможно, не сняв затвор, зато можно регулировать систему отката.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

В моем случае этот винт раскрутился, и детали абсорбера просто болтались внутри затвора. Кстати если попытаться выкрутить винт до упора то оно упрется в стенку затвора и заклинит систему отката.

По инструкции считается абсорбер настроенным, если после выстрела и аккуратного открытия затвора до появления сопротивления, зазор между казенником ствола и передним срезом затвора будет в пределах от 12 до 17мм. Этот интервал 12-17мм считается оптимальным для настройки абсорбера. При меньшей величине откатывающийся поршень будет наносить удар по шпильке, что приведет к увеличению отдачи и ухудшению кучности, а при большей величине откат будет незначительным.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Путем вращения винта настройки и последующих выстрелов с пулей устанавливаем нужный откат и контролируем отдачу. При нормальной настройке отдачи просто нет. После настройки винтовки отработал ВП-4 – проблем с откатом не обнаружил. Все работало штатно. Но мы же не ищем легких путей, мы же не «немцы», чтоб делать все по инструкции! Мы сначала разбираем и смотрим в чем же проблема, а уж потом читаем инструкцию.


Часть 2. Разборка затвора

Ствольная коробка прикручена двумя М6 под внутренний 6-гранник, при этом винты затянуты очень сильно. Сначала при помощи силовой отвертки срываем винт 1, ослабляем его, но не выкручиваем до оконца, а возвращаем обратно без усилия. Далее при помощи обычного 6-гранника срываем винт 2 и очень аккуратно его выкручиваем.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Рекомендую после срыва винта 2 аккуратно выкрутить его 6-гранником с круглой головкой заводя ключ с боку. НЕ ДОПСКАЙТЕ при откручивании воздействия инструмента на детали механизма, вы должны откручивать без их касания. Был случай благо не у нас в тире, когда при попытке открутить винт 2 длинным инструментом просто отломили выступ 3, выведя из строя винтовку.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

После отделения коробки снимаем пружинную шайбу, удерживающую рычаг взвода. Снимать проще всего отверткой, из комплекта винтовки, подцепив шайбу за один из пропилов и обязательно подставив ладонь в сторону снятия шайбы!!! Иначе пружинная шайба улетит на несколько метров, и найти ее в квартире будет очень проблематично, а в мастерской невозможно.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Далее детали взвода можно просто снять. При этом постарайтесь, чтобы пружинка, вращая рычаг, не покарябала коробку. Для этого немного оттяните вбок рычаг взвода и разъедините шарнир между рычагами. Ослабив пружинку, снимите рычаги

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Затвор удерживается в коробке шпилькой, которая одновременно является упором для взвода абсорбера.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Шпильку требуется выбить с верху вниз, но не до конца, только до момента освобождения затвора. Шпилька посажена очень плотно и выбивается толстой выколоткой через отверстие в коробке и затворе. Отверстие видно только при полном взводе затвора. Шпильку выбивали вдвоем, хотя можно и одному справится.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Сняв все детали, затвор беспрепятственно вынимается вперед.
Разбираем затвор. Сначала через паз в затворе выдавливаем пластиковый колпачок, закрывающий затвор. Колпачок посажен просто в натяг. На фото колпачок вместе с пружинной шайбой.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Пружинная шайба в этой моделе Файнверкбау сидит в проточке внутри затвора и удерживает поршень абсорбера внутри. Достать ее не очень просто. У меня получилось при помощи заточенных круглогубцев, знаю что народ доставал пинцетом, вставленным в отверстия шайбы.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

После удаления шайбы все детали выбиваем из затвора без применения инструмента, желательно заранее ослабить пождим.

Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

Абсорбер состоит из 2х крупных частей: полированный поршень; груз с двумя полимерными кольцами, пластиковым поджимом, пружинкой и винтом.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке

После разборки все детали были протерты, протерт затвор внутри, на поверхность была нанесена тонким слоем специальная смазка FWB. Сборка производилась в обратном порядке. Внимание! при забивании шпильки обратно положите коробку на поверхность через мягкую прослойку чтобы не убить ласточкин хвост.

Пневматическая винтовка Файнверкбау 700 Универсал. Настройка абсорбера FWB-700. Как разобрать затвор на 700-м Фаине. Откат на винтовке
