Разъяснения про баллистику на винтовке 4,5 мм. Увеличиваем высоту монтажа прицелаКогда винтовка выстрелила, пуля немедленно начинает терять скорость и сила тяжести тянет он постепенно к земле. Если мы хотим точно стрелять в цель мы должны поднять дульный срез, чтобы поднять СТП (среднюю точку попадания).

Разъяснения про баллистику на винтовке 4,5 мм

Почему 4.5 mm?

Как только пневматического пуля выходит из дульного среза, пуля начинает подчиняться законам гравитации и начинает свое падение к Земле. Это фундаментальная физика. Многие считают, что 0,177 винтовка имеет менее криволинейную траекторию, чем 0,22. Это вводит в заблуждение упрощением. При дульной энергии 12ftlb, средняя 0,22 пуля будет иметь скорость у дульного среза (MV) около 600 футов в секунду (FPS). Потому что дульная энергия связана с весом и 0,177 пуля легче, чем 0,22. Установленный законом предел в 12ftlb позволяет 0,177 винтовке работать, приблизительно, на скоростях 800 футов в секунду. Другими словами, при работе на предельно допустимом уровне, 0.177 винтовка / пуля имеет на треть больше скорости, чем 0,22. Это все сводится к тому, что закон позволяет. Если предел был по СКОРОСТИ, то две траектории будут относительно похожи друг на друга. Но, при равной дульной ЭНЕРГИИ, траектория несколько меньше, положе в 0,177 калибре:

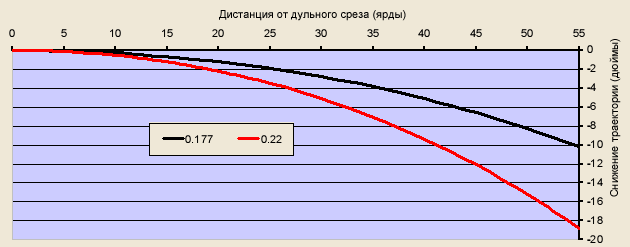

Менее выраженная траектория в 0,177 калибре при равной дульной энергии
Рис.1: Менее выраженная траектория в 0,177 калибре при равной дульной энергии


На графике видно, что происходит, когда оба калибра стреляют со стволом параллельно земле. 0,177 пуля приходит на девять дюймов выше, чем 0,22 на 55 ярдов. Это означает, что стрелку не придется часто корректировать прицел. Результатом этого является то, что 0,177 более терпим к ошибкам в рабочем диапазоне дистанций.

Подгонка прицела к наблюдаемой траектории

В предыдущем примере, не было никакого прицельного комплекса. Измеренные точки попадания были указаны от осевой линии канала ствола винтовки. При установке оптического прицела, ваш взгляд («линия прицеливания») располагается на некотором расстоянии над стволом винтовки. Это линия прямой видимости (LOS). Как упоминалось ранее, когда винтовка выстрелила, пуля немедленно начинает терять скорость и сила тяжести тянет он постепенно к земле. Если мы хотим точно стрелять в цель мы должны поднять дульный срез, чтобы поднять СТП (POI). Вот что происходит, когда мы монтируем прицел. Вы, глядите прямо в цель, но прицел устанавливается таким образом, что на самом деле винтовка глядит вверх.

Давайте посмотрим, что происходит, если закрепим прицел на 0,177 винтовку в низком креплении (оптический центр прицела 1.5 дюйма выше оси ствола, и нулевая дистанция - в зените траектории (22 ярдов в данном случае):

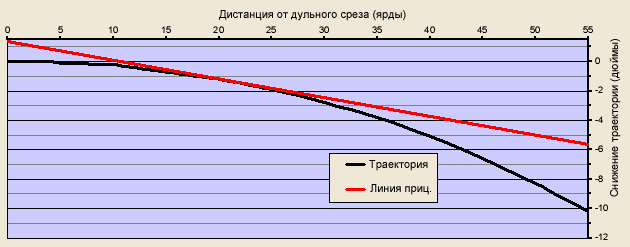

Линия прицеливания приближается к траектории
Рис.2: Линия прицеливания приближается к траектории


Пуля выходит из ствола 1,5 дюйма ниже, чем линия прицеливания (LOS). Пуля первоначально не поднимается, как часто считают. Вместо этого, LOS указывает вниз по отношению к траектории полета пули и встречается с траекторией в выбранной нулем (в этом случае - 22 ярда) дистанции, после чего пуля начнет падать от LOS. Также можно сказать, что ствол направлен вверх по отношению к LOS. Если вы обнуляете винтовку как в приведенном выше примере на 22 ярдов и выстрелили по мишеням на дистанции от 5 ярдов до 55 ярдов, то измерения фактического расстояния между точкой прицеливания и точкой попадания для каждой дистанции, будут соответствовать следующей схеме:

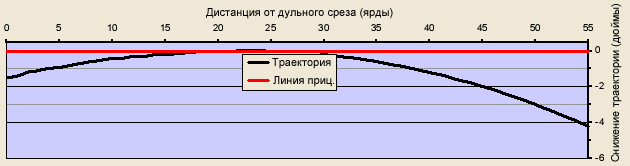

Падение от дистанции пристрелки
Рис.3: Падение от дистанции пристрелки


В филд таргете, стрельба выносом (прицеливание под или над мишенью) используется редко, за исключением случаев использования прицельных сеток с несколькими прицельными марками (например, милл-дот). Вместо этого, мы вносим вертикальную поправку барабаном так, что даже при том, что винтовка сама фактически направлена вверх/вниз, стрелок все еще прицеливается в килл-зону. Мозг и глаза инстинктивно пробуют прицелиться, используя перекрестье, таким образом использование перекрестья позволяет более точно целиться, чем пытаться держать перекрестие на точке в пространстве где-то выше цели.

Так, используя тот же комплекс винтовка/прицел как и в предыдущем примере, обнуленный на 22 ярдов, мы составляем таблицу поправок для каждого расстояния, подсчитывая количество кликов с шагом 5 ярдов. Затем мы приходим к следующему:

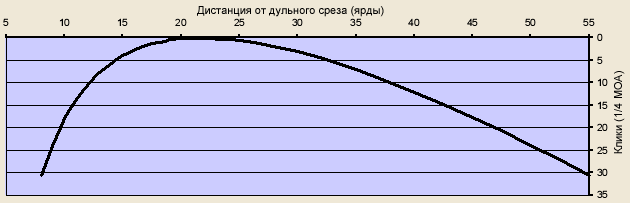

Количество кликов от нуля
Рис.4: Количество кликов от нуля


Первое, что мы замечаем в этом графике является то, что форма графика падения пули от нуля (рис.4)отличается от предыдущей диаграммы. В том графике было одинаковое 0.5-дюймовое падения от нуля и для 10 ярдов и 35 ярдов. Но вместо того, чтобы использовать это пол-дюймовое падение, мы вносим вертикальную поправку на 10 ярдов и эта поправка не совпадает для 35 ярдов. 10-ярдовая ПОПРАВКА приравнивается к 45 ярдовой, в то время как 10-ярдовое ПАДЕНИЕ приравнивается к 35 ярдов. Почему это так? Это все из-за понятия угловой минуты.

Угловая минута (MOA)

Круг имеет угол в 360 градусов. Каждый градус делится на 60 угловых минут (МОА). Большинство оптических прицелов имеют корректировки именно в MOA. Это означает, что за один клик прицел отсчитывает «одну четверть- от одной шестидесятой- от одного градуса».

На 100 ярдов, 1 MOA означает расстояние 1,047 дюйма. Удобнее округлять до 1 дюйма. 1/4 MOA приравнивается к 1/4 дюйма, но только на 100 ярдов. Как только вы выходите за эти 100 ярдов каждый клик описывает большее расстояние, чем 1/4 дюйма, оставаясь при этом 1/4 MOA. Чем ближе от 100-ярдовой отметки, тем отчетливее все наоборот. Каждый 1/4 MOA регулировки становится меньше 1/4 дюйма, чем от 100-ярдовой отметки находится цель. На десять ярдов каждый клик перемещает POI лишь на 1/40 (0,025) дюйма, но он по-прежнему он 1/4 MOA.

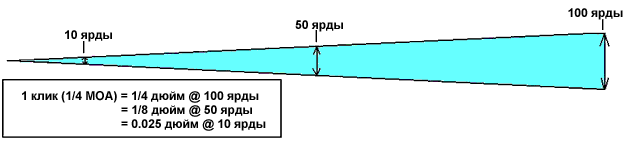

Почему больше кликов необходимо для коротких дистанций
Рис.4: Почему больше кликов необходимо для коротких дистанций


Увеличение высоты установки прицела

Есть две причины для увеличения высоты прицела относительно канала ствола. Основная причина в том, чтобы обеспечить более вертикальное положение головы для того, чтобы снять напряжение в положении сидя. Вторая причина заключается в благотворном влиянии на дальних траекториях. Стрелок увеличит высоту монтажа прицела в первую очередь по первой причине и наслаждается преимуществами траектории исключительно как побочный эффект. На рисунке 3 мы увидели траекторию 0,177 винтовки, работающей на 790fps, с прицелом, установленном в низком креплении, на высоте 1,5 дюйма от оси канала ствола. На следующем графике мы видим, что происходит, когда прицел установлен в высокие крепления вместе с райзерами (проставками), т. е. высота прицела 2,5 дюйма:

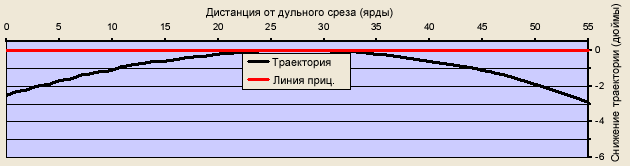

Траектория с высотой прицела, увеличенной до 2,5 дюйма
Рис. 5: Траектория с высотой прицела, увеличенной до 2,5 дюйма


Когда объем размещается на винтовке, LOS сойдется с траекторией на более позднем этапе, чем когда прицел был установлен в низкие крепления, это означает, что в верхней точке траектория будет на 27 ярдов, в отличие от предыдущего примера - 22 ярдов. Падение с дистанции пристрелки (нулевой) до 55 ярдов уменьшается с -4,2 до -2,9 дюйма. Однако, когда мы построим график количества кликов, необходимых для этой новой траектории, мы видим следующее:

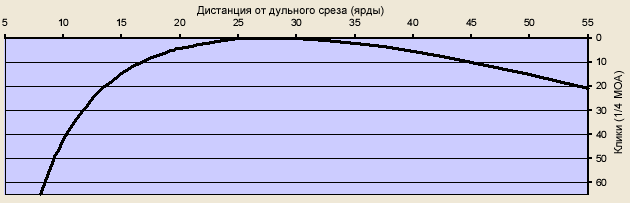

График количества кликов, необходимых для этой новой траектории, мы видим следующее


Количество кликов от «нулевой дистанции» до 55 ярдов снижается с 31 кликов до 21 кликов. Можно увидеть изменения, когда мы смотрим на количество кликов от «нулевой дистанции» до 8 ярдов, в обратном направлении. Для 1,5-дюймовой высоты монтажа, весь необходимый набор поправок осуществляют за чуть более половины оборота башни. Для 2,5-дюймовой высоты, 27-55 ярдовые поправки осуществляется в пределах одной трети поворота. От 13 ярдов до 8 ярдов поправки занимают еще две трети поворота барабана, всего регулировка составит один полный оборот (60 кликов, или 15 MOA).

Нет другого бОльшего преимущества, которое будет в результате повышения высоты установки, кроме вопроса комфорта. Нет никакого недостатка в том, чтобы измерять дистанции до 8 метров и вносить все поправки одним оборотом барабана. Все, что имеет значение это то, что вы испытываете комфорт при работе с выбранной вами траекторией.

Это распространенный миф, что чем выше крепление прицела, тем больше цена ошибки завала винтовки, но это не так. Выстрелы из заваленной винтовки придут вдоль траектории и перемещение СТП зависит только от угла скоса и падения траектории пули на таком расстоянии (см. рис. 1 в разделе 6.1.). Есть некоторые исключения, с определенной способами прицеливания, но это не используется в FT.

Высота рамки не имеет ничего общего с этим. Почему? Это доказано тестами и может быть доказано теоретически тоже - но теперь просто представим себе винтовку с несколькими прицелами, установленными на ней, один над другим. Каждый прицел обнуляется на заданном расстоянии, каждая линия прицеливания проходит через ту же точку, куда винтовка будет стрелять. Если вы наклоните винтовку на какой-либо угол, вы можете прицеливаться через любой из прицелов, ниже или выше, они смотрят в ту же точку, винтовка под будет находиться в том же положении тоже, так что ошибка заваливания будет та же самая. «Заваленные» выстрелы будут двигаться по окружности и величина смещения зависит только от падения траектории пули (d) и от угла завала (a). Не имеет значения, насколько высоко ваш прицел установлен, вы всегда должны быть так же внимательны, чтобы избежать завала винтовки.

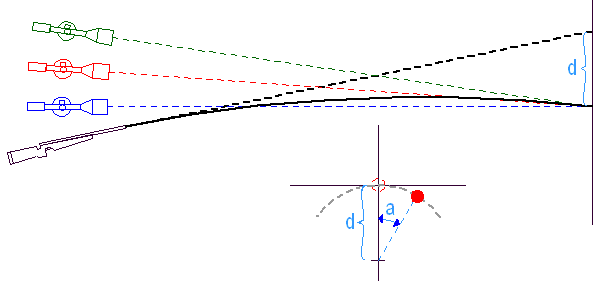

Цена ошибка завала не зависит от высоты прицела
Цена ошибка завала не зависит от высоты прицела


Инструкция по Установке Прицела БФТА
- Обновлено Маэстро

© Написано Wayne K. Hudson, 2002.
© Дополнено András Fekete-Móró (Maestro), 2009-2013.
© Переведено Сергеем Зубенко (GraySaint) и Евгением Казаковым (Ober), 2013.

Источник: статья взята с сайта http://www.fekete-moro.hu/bfta-setup-manual/index-ru.php
