Инструкция по формированию траектории при установке оптического прицела. Боковое смещение прицела

Инструкция по формированию траектории при установке оптического прицела

Этот удлиненный барабан упирается, когда отрегулирован на наивысшую точку траекторииВыбор дистанции пристрелки
Системы маркировки блока отстройки параллакса и вертикальных поправок
Верхняя точка траектории и использование основания башни
Оставшаяся часть траектории
Смещение СТП

Инструкция по формированию траектории при установке оптического прицела

Выбор дистанции пристрелки

"Ноль", в филд-таргете, это немного неправильный термин. В отличие от охотников, которые используют фиксированный нуль и пользуются стрельбой «с выносом» для того, чтобы сэкономить время, большинство стрелков в филд-таргете будут подстраивать вертикальные поправки для каждого выстрела. «Вывинчивающиеся» «целевые» башни, что применяются на FT-прицелах обладают также функцией обнуления лимбов, и, обычно, размечаются в 1 угловую минуту (MOA) большими отметками и меньшими отметками для меньших углов.

Такие лимбы поправок начинаются с нуля. Нуль, в FT, на самом деле, сводится к тому, что есть дистанция и положение башни вертикальных поправок на которые все остальные настройки будут ссылаться. Это так просто. Выбор зависит от личных предпочтений, хотя здравый смысл подсказывает, что обнулять лучше в верхней точке траектории, так как все поправки по высоте вверх от нуля делают процесс проще. Или вы можете использовать такую дистанцию пристрелки, где вы все еще в состоянии настрелять одну группу пробоин легко и непринужденно, так что если вы просто хотите быстро проверить настройки, попробуйте свою винтовку на этой дистанции. Но в этом случае, клики будут по обе стороны от нулевой отметки и это может быть раздражающим фактором.

Конечно, это больше не используют, так как вы обматываете кусок ленты вокруг башни и отмечаете расстояние в ярдах непосредственно на башне, без ссылки на MOA или количества кликов. В этом случае можно сказать, что ваш прицел обнуляется для каждой дистанции. Именно по этой самой причине, говорить про "ноль" в FT немного неправильно.


Системы маркировки блока отстройки параллакса и вертикальных поправок

Перед тем, как приступить к установке всех настроек, важно решить, на котором способе маркировки бокового колеса (объектива) и барабана вертикальных поправок вы собираетесь остановиться. Есть, в основном, 3 способа сделать это. С их бесконечными вариациями.

I) Отметить параллакс и барабан вертикальных поправок в дистанциях (в ярдах/метрах)

Просто считайте расстояние с колеса параллакса, а затем крутите вертикальную башню. Тем не менее, башня может оказаться загромождена отметками, так как минусовые отметки пересекаются и борются за место с основными отметками. При использовании этого метода нет "ноля" как такового. Когда цифры слишком близко друг к другу, вы можете использовать башню большего диаметра или отмечать только каждые 2, или 5 метров/ярдов.

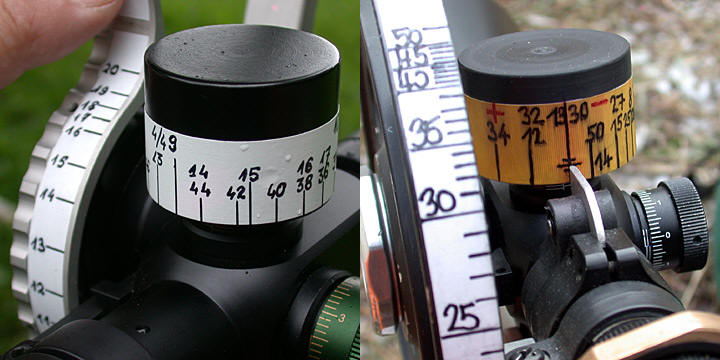

Просто прочитайте расстояние на колесе параллакса и наберите вертикальную поправку для этой дистанции
Просто прочитайте расстояние на колесе параллакса и наберите вертикальную поправку для этой дистанции


II) Маркировать параллакс расстоянием, но использовать заводскую градуировку башни и Справочную таблицу

Как сказано выше, блок отстройки параллакса отмечается в ярдах (метрах), но, используя в качестве базовой дистанцию пристрелки, каждая вертикальная поправка учитывается как определенное количество MOA ( количества кликов) от «нуля». Если у вас очень хорошая память, использование зависимости расстояние/клики имеет важное значение. Этот метод не так удобен, но вы можете использовать различные типы пуль, составив для каждого типа пуль свою таблицу поправок.

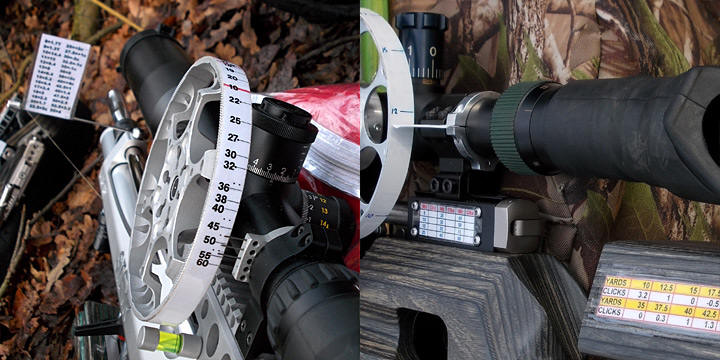

Читаем дистанцию на колесе параллакса, сверяемся с таблицей поправок, затем вносим поправки
Читаем дистанцию на колесе параллакса, сверяемся с таблицей поправок, затем вносим поправки


III) Маркировка колеса параллакса в MOA

Эта система представляет собой комбинацию двух указанных выше методов. Она позволяет покончить с таблицами поправок, хотя ссылка на нее должна быть где-то сохранена. Определите дистанцию, затем прочтите значение MOA чтение на колесе параллакса. Эта система удаляет элемент психологии из стрельбы на большие расстояния и имеет дополнительное преимущество, мешая соперникам "списывать" показания вашего дальномера.

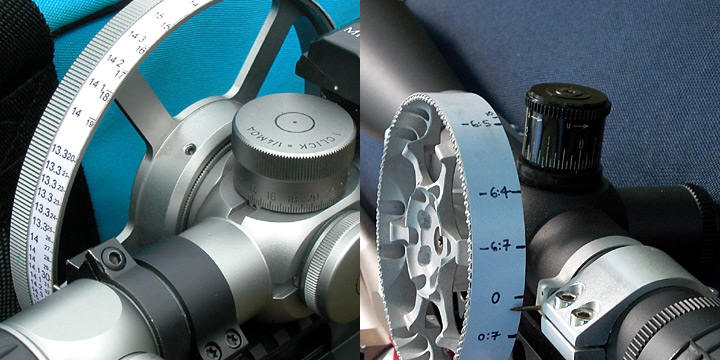

Сразу вносим поправки в правильном количестве MOA, как написано на колесе параллакса
Сразу вносим поправки в правильном количестве MOA, как написано на колесе параллакса


Маркировка параллакса и башни вертикальных поправок имеет почти бесконечное число вариаций. Можно использовать буквы вместо цифр, или использовать цвета для «отбивки» 5-ярдовых отметок, или без надписей вообще. Вы даже можете использовать другие измерительные системы, кроме ярдов. Метрическая система измерений становится все более популярной, и это не является чем-то неслыханным- использовать «кастомную» систему измерения, например, ваши собственные шаги. Необычно, но это работает для некоторых.


Верхняя точка траектории и использование основания башни

Первым шагом в определении траектории пули для комплекса винтовка/прицел является определение верхней точки траектории полета пули. Для винтовок с дульной энергией 11-12 ftlbs (16 Дж – прим.перев.), с креплением прицела стандартной высоты, она, обычно, находится между 20 и 30 ярдами.

Чтобы определить верхнюю точку, разместите цели на интервале 2 метра друг от друга между 18 и 28 метрами. Как и ранее, мишени должны быть чистыми листами бумаги с начерченными черными горизонтальными линиями. Стреляйте по мишени, которая находится на 24х метрах, регулируя вертикальную поправку до тех пор, пока все выстрелы будут попадать в черную линию. Далее, без изменения поправки с 24х метров, стреляйте по черной линии на мишенях расположенных на остальных дистанциях. Та дальность, на которой будет наименее высоко расположенная группа попаданий относительно черной линии, и будет являться зенитом траектории. Если вы планируете установить удлиненный барабан – сейчас для этого самое время.

Что такое удлиненный барабан? Это специально сделанный большой барабан, который своим основанием не дает провернуть барабан поправок ниже, чем он установлен, когда установлен для наивысшей точки траектории. Это служит двум целям.

Во-первых, поскольку он больше, чем штатный, на нем легко разместить большее количество маркировки, и расстояние между отметками будет больше.

Во-вторых, некоторые прицелы имеют неизвестное количество 1/8 МОА, вместо 1/4 МОА. В некоторых случаях это означает, что весь диапазон поправок между 7 и 50ю метрами больше, чем один оборот барабана. В прицеле, который имеет 6 оборотов барабана важно находиться в «правильном обороте». Промах по причине проворота барабана – наиболее неприятная вещь, которая может произойти в Филд Таргете.

Существующий барабан предусматривает, что стрелок знает правильный оборот барабана
Существующий барабан предусматривает, что стрелок знает правильный оборот барабана


Удлиненный барабан предотвращает это тем фактом, что он упирается в прицел в том положении, когда поправка выставлена в наивысшую точку траектории, и он не провернется дальше по часовой стрелке, чем эта точка. Также, штатный барабан может быть просто превращен в удлиненный, если под него надеть резиновое, пластиковое или металлическое кольцо подходящей толщины. В любой момент стрелок, который думает, что возможно провернул барабан на оборот просто закручивает его до тех пор, пока он не упрется – это и будет правильный оборот барабана.

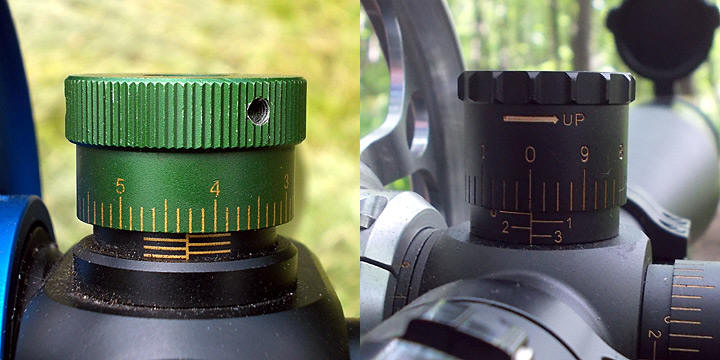

Этот удлиненный барабан упирается, когда отрегулирован на наивысшую точку траектории
Этот удлиненный барабан упирается, когда отрегулирован на наивысшую точку траектории


Оставшаяся часть траектории

Во-первых, убедитесь, что ваша винтовка содержит достаточное количество воздуха. Это особенно важно для нередукторных винтовок, потому что, если винтовка не в плато - настройки будет некорректными. Это будет проявляться как «странствующий нуль». Редукторные винтовки также могут получить проблему, так как винтовка переходит на прямоток и может выдать скачки скорости. Убедитесь с хронографом, что оружие выдает правильную НСП.

Дальнейший порядок действий полностью зависит от вашего выбора "ноля". Если вы хотите сбросить калибровку башни вертикальных поправок, к примеру, на 35 метрах, то это первое расстояние, на которое вы должны выстрелить в установить барабан. Очевидно, что при использовании дна башни вам придется установить дистанцию, на котором траектория имеет верхнюю точку таким образом, чтобы башня могла быть заблокирована. К этому моменту вы должны решить, на котором методе маркировки остановитесь.

Вы должны иметь доступ к 55-ярдовому (50 метровому) рубежу. Используя из 50-метровую рулетку или ранее измеренные отрезки чего-либо, поместите мишени с 5-ярдовыми интервалами на дистанции от 20 ярдов до 55 ярдов. Игнорируйте все дистанции, что ближе 20 в настоящий момент, потому что они имеют относительно небольшое значение и могут быть отработаны в отдельном подходе с помощью мишеней, что вы подготовили сейчас.

Как упоминалось ранее, используйте обычную бумагу или картон, с горизонтальными линиями, проведенными посередине. Линии лучше всего делать шириной в диаметр пули, маркером. Вам не нужно рисовать вертикальные линии, потому что лучше сосредоточиться только на горизонтальном перекрестии и одной из горизонтальных линий.

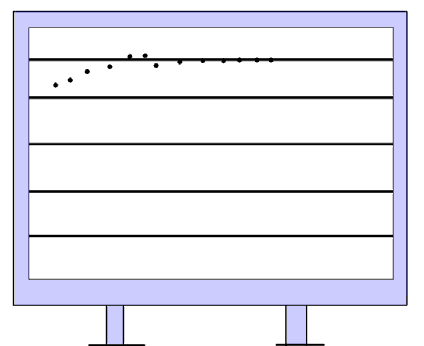

Бумажная/картонная мишень с горизонтальными линиями для обнуления по высоте
Бумажная/картонная мишень с горизонтальными линиями для обнуления по высоте


Начиная с выбранной вами дистанции пристрелки, стреляйте в горизонтальную линию, пробоина к пробоине, регулируя башней вертикальную поправку, пока последовательность пробоин на разместится на выделенной линии. В равной степени вы можете обозначать расстояние в ярдах на башне или обнулить барабан. Для этого, ослабьте установочные винты (как правило, 1,2 или 3 шестигранными болтами) и вращайте башню так, чтобы до нуль на циферблате расположился напротив метки. Его можно сделать из треугольного куска белой ленты на корпусе прицела, указывающего на основание барабана.

Вновь затяните установочные винты. Теперь, когда "ноль" установлен, перенесите мишень на 5 метров дальше. Как и прежде, стреляйте в горизонтальную линию и отрегулируйте вертикальную поправку, пока винтовка не начнет стреляет по линии для этого расстояния. Отметьте это расстояние на башне или подсчитанное количество кликов / MOA, от нуля. Продолжайте таким образом до 55 ярдов, отмечая башню в ярдах или кликах / MOA.

Каждый раз, когда вы устанавливаете различные настройки расстояния, убедитесь, что вы установили отстройку параллакса таким образом, что пока и перекрестие и цель не появятся резко, в фокусе, это необходимо для устранения ошибки параллакса. Это возможно, на самом деле, посредством обычной практики - откалибровать параллакс как дальномер и в то же самое время, что и башню вертикальных поправок, но для простоты это будет рассмотрено отдельно.

После основных дистанций (20-55 ярдов, вы можете приступить к дистанциям от 20 метров до 8. Цели можете располагать реже, это зависит от того, насколько тщательно вы хотите откалибровать прицел. Например, 1-ярдовый шаг от 8 до 15 метров, и на 17,5 ярдов достаточно. В зависимости от высоты прицела над стволом, 8-ярдовая настройка может составить полный оборот башни до положения «верх траектории». Может показаться странным на первый взгляд, что ближние дистанции это единственное, что требуется проградуировать. Это будет объяснено в главе 6.

После того, как ближние дистанции размечены, дважды проверьте все разметки, что вы уже сделали, потому что различия в удержании оружия могут повлиять на течение процесса, особенно в неопытных руках. Также проверьте оружие хронографом до, во время и после теста. Дважды проверьте вертикальные настройки, и еще чтобы башня возвращалась обратно к нулю, так как некоторые прицелы обладают башенками, которые «залипают» на месте.

Эту методику стоит использовать для обнуления упоров. Даже если Вы стреляете из нормального положения, вы можете все легко проверить после несколькими выстрелами- сколько подстроить по высоте, а не каждый раз методом проб и ошибок. Вы можете попробовать различные баллистические калькуляторы, например, Chairgun. Достаточно будет привести к нулю вашу винтовку на 10, 35 и 55 ярдов, а использовать другие расстояния из программы. Вы можете узнать много вещей о баллистике помощью этого программного обеспечения, но может быть, это безопаснее для новичка - установить все фактическим отстрелом.

После того как вы испытали счастье, что Вы установили полную траекторию, от 8 до 55 ярдов, наступает время, чтобы «настроить параллакс».


Смещение СТП

Средняя Точка Попадания может двигаться с изменением температуры. Основной причиной этого является не только различное тепловое расширение некоторых частей винтовки/прицела, но и изменения давления в резервуаре . Траектория пули изменяется с условиями окружающей среды тоже (выстрелы пойдут выше в теплом и влажном воздухе), но это не имеет значения. Большинство винтовок изменяют свою начальную скорость с температурой, вы должны проверить и сбросить ее время от времени - или вы должны знать, сколько это «стоит» и бороться с этим во время стрельбы.

В основном, мы имеем два решения чтобы бороться со смещением СТП. Мы можем (попытаться) устранить их, или изучить их, и делать поправки. Основной метод устранения этих проблем, это сделать ствол вывешенным, с посадкой на 5-10 сантиметров, и правильными кольцами, закрепленными на этой же детали. Это дает уверенность, что ствол и прицел если и будут двигаться, то вместе, см. иллюстрации ниже. К сожалению, смещения могут быть внутри прицела, что мы исправить не можем.

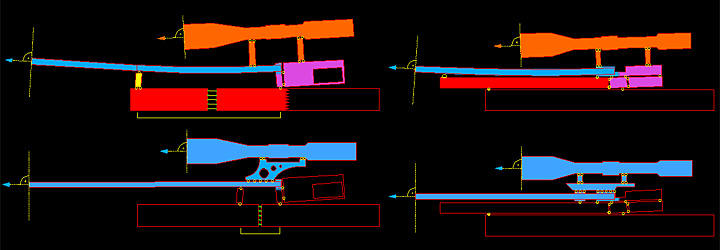

Устранение гуляния СТП свободно вывешенным стволом (Feinwerkbau P70 FT и AirArms S400 MPR-FT)
Устранение гуляния СТП свободно вывешенным стволом (Feinwerkbau P70 FT и AirArms S400 MPR-FT).
Одинаковые цвета указывают на части, которые перемещаются вместе, незакрашенные части не влияют на СТП


Без механических модификаций есть только один способ - обнуление винтовки при различных температурах (по крайней мере за полчаса до стрельбы) и на основе этого опыта, вы будете знать, если на 10 градусов теплее или холоднее, сколько поправок вам нужно сделать во время прицеливания. Стоит изучить поведение вашей винтовки при различных температурах, потому что если у вас есть достаточный реальный опыт вы не будете учитывать обусловлен ли сдвиг СТП скоростью пули, деформацией винтовки или прицела- просто вы будете знать, что ожидать в различных условиях.

Инструкция по Установке Прицела БФТА
- Обновлено Маэстро

© Написано Wayne K. Hudson, 2002.
© Дополнено András Fekete-Móró (Maestro), 2009-2013.
© Переведено Сергеем Зубенко (GraySaint) и Евгением Казаковым (Ober), 2013.

Источник: fekete-moro.hu
