Учебный пистолет. Пистолет для тренировок, или как сделать макет

Учебный пистолет. Пистолет для тренировок, или как сделать макет

Изготовление простейшего пистолета-тренажера в домашних условиях для тренировки как в тире, так и дома

Я сконструировал простейший пистолет-тренажер для тренировки как в тире, так и в домашних условиях «без патрона».

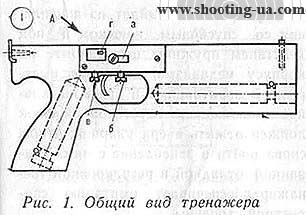

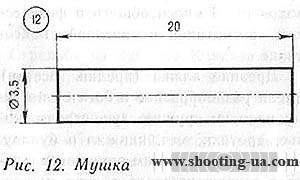

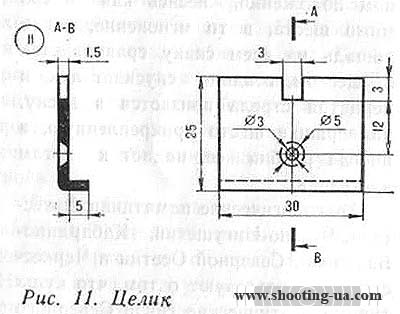

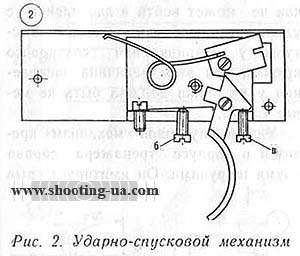

По устройству, балансу и удобству пользования мой пистолет-тренажер (общий вид на рис. 1) близок к существующим образцам спортивных пистолетов. Он состоит из деревянной заготовки (рис. 3) с пистолетной рукояткой, подогнанной по руке стрелка, целика с прорезью, мушки (рис. 11, 12) и ударно-спускового механизма (рис. 2) с регулировочными винтами.

Учебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и домаУчебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и дома

Учебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и домаУчебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и дома

Учебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и домаУчебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и дома

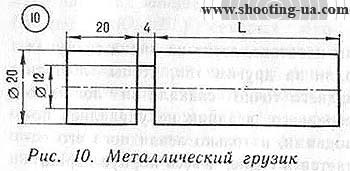

Корпус заготовки имеет форму пистолета. Сверху на ней укреплены целик и мушка, выступающие над поверхностью тренажера на 5—7 мм. В переднюю часть заготовки (в рукоятку) вставлены металлические грузики (рис. 10) для наиболее удобного расположения баланса, а также для подгонки веса тренажера.

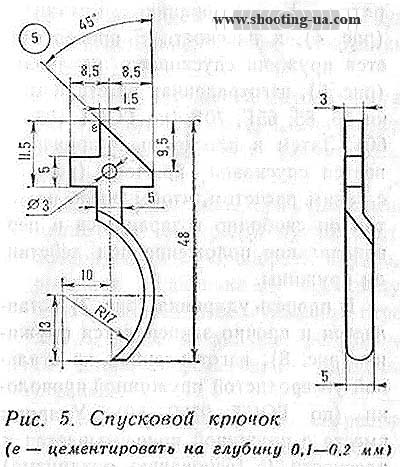

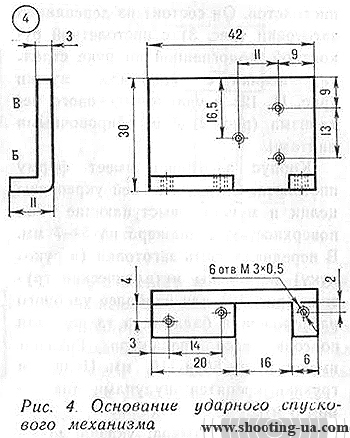

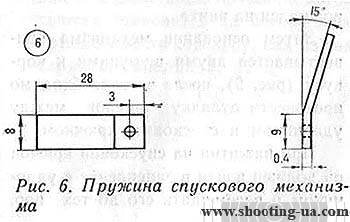

Грузики имеют длину 86 и 116 мм. Целик и грузики крепятся шурупами диаметром 3 мм. Детали тренажера, указанные на чертеже, собираются в следующем порядке. К основанию механизма (рис. 4), к плоскости Б привертывается пружина спускового механизма (рис. 6), изготовленная из стали марки 55, 65, 65Г, 70Г (по ГОСТ 1050— 60). Затем к плоскости В привертывается спусковой крючок (рис. 5), с таким расчетом, чтобы после нажатия он свободно возвращался в первоначальное положение под действием пружины.

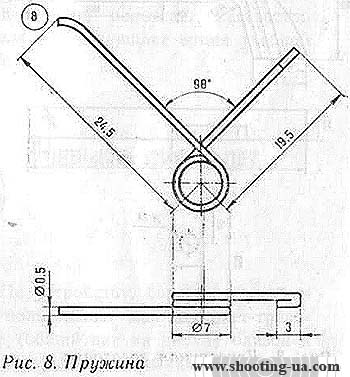

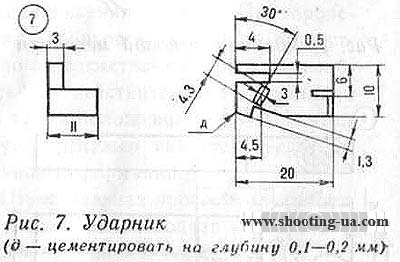

Учебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и домаВ прорезь ударника (рис. 7) вставляется и прочно закрепляется пружина (рис. 8), изготовленная из стальной углеродистой пружинной проволоки (по ГОСТ 9389—60). Ударник вместе с пружиной привертывается к плоскости В (основанию механизма) таким образом, чтобы он свободно вращался на винте.

Затем основание механизма привертывается двумя шурупами к корпусу (рис. 9), после чего необходимо произвести отладку зацепов между ударником и спусковым крючком.

При нажатии на спусковой крючок он должен войти в зацепление с ударником и перемещать его до тех пор, пока ударник не выйдет из зацепления со спусковым крючком и под действием пружины не ударит по корпусу механизма, имитируя выстрел. Возвратившись в первоначальное положение, спусковой крючок должен отжать вверх ударник, чтобы снова войти в зацепление с ним. Указанной отладкой и регулировкой тренажер обеспечивает имитацию скоростной стрельбы.


Учебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и домаУчебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и дома


В том случае, если спусковой крючок не может войти в зацепление с ударником, необходимо спилить выступы у ударника или спускового крючка, при этом величина зацепления у ударника должна быть не менее 1,3 мм.

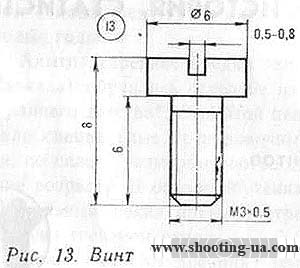

Ударно-спусковой механизм крепится в корпусе тренажера справа двумя шурупами. Он имитирует срыв курка с боевого взвода и удар бойка по капсюлю. Имеется возможность перемещать спусковой крючок вдоль оси пистолета в зависимости от длины руки и указательного пальца стрелка. Для этого освобождают на один оборот зажимной винт А (рис. 1) на спусковом механизме и передвигают спусковой крючок вместе с основанием механизма на нужное расстояние, затем закрепляют винт.

Учебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и домаУчебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и дома
Учебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и домаУчебный пистолет. Пистолет для тренировок, или как сделать макет. Изготовление простейшего пистолета-тренажера для тренировки как в тире, так и дома

Усилие натяжения спуска регулируется винтом б (рис. 1, 2), завертывая его, увеличивают натяжение и наоборот.

Для тренировки при выполнении одиночных выстрелов нужно винт в повернуть на 2—3 оборота вправо, а рычажок ударника Г передвинуть вниз и вперед, как указано стрелкой А. Этим же винтом регулируется длина спуска при одиночной стрельбе.

Для тренировки в скоростной стрельбе винт в поворачивается на 2—3 оборота влево. При этом ударник под действием пружины автоматически становится на боевой взвод, позволяя вести стрельбу, как из самозарядного пистолета.

Источник: Ежегодник 1980-х "Разноцветные мишени".
Автор: Соловьев П., оружейный мастер, конструктор.
