Подробное устройство пневматического оружия

Подробное устройство пневматического оружия

Подробное устройство пневматического оружия. Устройства и механизмы пневматики. Прицельные приспособления на пневматикеПрицельные приспособления
Органы удержания
Вспомогательные устройства


Прицельные приспособления

Наводка оружия осуществляется с помощью прицельных приспособлений. При этом происходит приведение канала ствола в такое положение при котором траектория полета пули будет проходить через цель. Пуля движется по баллистической траектории - плавной кривой близкой к параболе. Поэтому для попадания в цель необходимо выдерживать определенный угол между линией прицеливания и каналом ствола, называемый углом прицеливания. Прицельные приспособления должны обеспечивать визирование цели и придание стволу необходимого угла возвышения.
Прицельные приспособления можно разделить на механические и оптические.

Механический прицел

Механические прицельные приспособления включают мушку и прицел. Мушка располагается на стволе, а прицел - в казенной части оружия. Мушка может быть открытой или закрытой, заключенной в кольцо или полукольцо. Кольцо защищает мушку от повреждений и, затеняя ее, улучшает различимость мушки при прицеливании. Форма и цвет самой мушки может быть довольно разнообразны, но главным требованием является вертикальность и отсутствие бликования в сторону прицела. Прицел обычно представляет собой целик (т.н. открытый прицел) или диоптр. Целик - это пластина сложной формы с прорезью, а диоптр - проволочное кольцо или круглое отверстие в пластине. Целик также не должен создавать блики в сторону глаза стрелка, а грани прорези целика должны быть вертикальны и параллельны мушке.

Важным свойством прицельных приспособлений является возможность их установки на различные дальности стрельбы, а также сохранение постоянства сделанных установок в процессе стрельбы и при транспортировке оружия. На точность прицеливания влияет расстояние между мушкой и прицелом, толщина мушки и прорези целика, форма прорези, возможность регулировки ширины прорези, высоты мушки и целика, коррекция положения мушки и/или целика в горизонтальной плоскости. Кроме того, прицельные приспособления не должны сильно выступать за габариты оружия, что особенно важно для кобурного оружия.

Пистолеты и револьверы обычно имеют нерегулируемые прицельные приспособления и рассчитаны на постоянную дальность. Целик иногда может смещаться горизонтальном направлении, а при выверке прицелов целик можно заменить на более высокий или низкий. Для карманного оружия прицельные приспособления могут просто отсутствовать или представлять собой продольный желобок на ствольной части оружия.

Из спортивного оружия пришли целики регулируемые по высоте и горизонту с помощью обычных или микрометрических винтов. Конструкция с обычными винтами позволяет достаточно грубо регулировать положение целика в ту или иную сторону и обычно применяется только при пристрелке оружия. Конструкция с микрометрическими винтами изготовлена более тщательно, поэтому поворот винта на некоторый угол (винты снабжены измерительной шкалой) приводит к смещению точки попадания на определенной дистанции на известное расстояние. Такие прицелы позволяют гораздо быстрее и точнее пристреливать оружие и, кроме того, позволяют вводить поправки прямо во время стрельбы.

Практически все винтовки имеют регулируемые прицелы, а пистолеты и револьверы - значительно реже, обычно только спортивные модели с длинными стволами. Однако, принимая во внимание невысокую начальную скорость пуль в пневматических пистолетах, малую дальность стрельбы, крутую траекторию пули и не очень хорошую повторяемость выстрела (особенно в СО2-оружии), применение регулируемых прицелов весьма желательно.

Секторные переменные прицелы получили наибольшее распространение. В них целик располагается на конце планки, шарнирно связанной с основанием прицела. При установке прицела планка описывает в пространстве некий сектор - отсюда и название.
Форма мушки в поперечном сечении и форма прорези целика бывает различной. Наиболее распространены прямоугольные в сечении мушки и прямоугольные или со скругленным дном прорези целика. Ширину мушки и целика обычно выбирают из соотношения 1:1.5, 1:2, 1:3. Чем короче расстояние между мушкой и целиком, тем уже должны быть мушка и прорезь целика. Однако в условиях плохой освещенности широкие мушка и прорезь более удобны. Некоторые модели пневматических винтовок и пистолетов имеют целики с переменной шириной прорези.

Для облегчения прицеливания при плохой освещенности на мушку и по обеим сторонам прорези целика наносят белой или флуоресцентной краской точки. Вместо точек краски иногда используют тритиевые вставки - колбочки с самосветящимся веществом.

Точность и скорость прицеливания при использовании механического прицела недостаточно хороши. Ошибка прицеливания вне зависимости от опыта стрелка может достигать 3-5 угловых минут - примерно 3-7 см на дистанции 50 метров. Это объясняется тем, что стрелок должен одновременно резко видеть три объекта, находящихся на разном расстоянии от глаза (целик, мушку и цель).

Оптический прицел

Особенностью зрения является то, что человек не может одновременно видеть одинаково резко разноудаленные предметы, расположенные на одной линии. При наводке с открытым прицелом стрелок видит резко целик, менее резко мушку, а контуры цели совсем расплывчаты. Если стрелку кажется, что он резко видит целик, мушку и цель, это значит, что он неосознанно циклически переводит фокус зрения (аккомодирует глаз) с целика на мушку, с мушки на цель и т.д. На переаккомодацию глаза обычно затрачивается не менее 0.8-1.5 сек, причем перевод взгляда с цели на прицельные приспособления происходит быстрее, чем в обратном направлении. Благодаря постоянным тренировкам и тому, что человек может хранить в памяти увиденное изображение в течение примерно 0.1-0.2 секунды, можно добиться хороших результатов при стрельбе с открытым прицелом по неподвижным целям. Однако такая стрельба весьма утомительна для стрелка и как результат на оружии стали появляться оптические и коллиматорные прицелы.

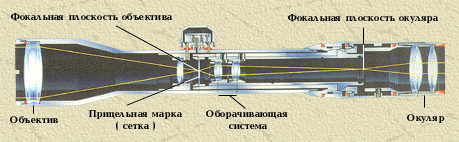

Схема оптического прицела

Оптический прицел представляет собой зрительную трубу, предназначенную для наблюдения удаленных предметов. Корпус трубы обычно изготавливается из стали или алюминиевых сплавов. Высококлассные прицелы имеют герметичную конструкцию, заполненную инертным газом под небольшим давлением - это позволяет избежать проникновения влаги и запотевания линз. Внутренние поверхности труб имеют черное антибликовое покрытие, иногда гофрированную поверхность или диафрагмы.

Внутри трубы расположена оптическая система, состоящая из нескольких линз, оптические оси которых находятся на одной прямой линии. Объектив, обращенный в сторону цели, строит в своей фокальной плоскости изображение цели. Это изображение получается перевернутым вокруг горизонтальной и вертикальной оси, поэтому в состав оптического прицела входит оборачивающая система, возвращающая изображение к нормальному виду. Изображение цели, пройдя через оборачивающую систему, формируется в фокальной плоскости окуляра. Окуляр, подобно лупе, позволяет увидеть увеличенное изображение. При вращении оправы окуляра изображение можно подстроить под особенности зрения стрелка, то есть скомпенсировать близорукость или дальнозоркость.

Объектив, коллектив, оборачивающая система и окуляр состоят из нескольких линз (в сумме обычно 9-12) для того, чтобы изображение в прицеле не имело геометрических и цветовых искажений. Дополнительно применяют многослойное "просветление" оптики и введение в оптическую систему асферических линз. Качественная оптика также повышает различимость двух рядом расположенных удаленных или неконтрастных объектов и называется разрешающей способностью.

В фокальной плоскости объектива помещается прицельная марка (иначе сетка или визир). Поскольку прицельные нити расположены в плоскости изображения цели, значит цель и прицельные нити видны одинаково резко и не нужна переаккомодация глаза. Это является основным, но не единственным, преимуществом оптических прицелов перед механическими.

Размещение рамки в фокальной плоскости объектива характерно для европейских оптических прицелов - в американских она находится в фокальной плоскости окуляра.

В простейшем случае прицельная марка представляет собой рамку с натянутыми на ней крестообразно двумя тонкими проволочками. Вместо рамки все чаще применяют стеклянную пластину в вытравленными на ней изображениями шкал, перекрестий и дополнительных значков. Рамка может независимо перемещаться как в горизонтальной так и в вертикальной плоскости. Для перемещения рамки служат так называемые маховички вертикальных и боковых поправок, выведенные на поверхность трубки прицела и соединенные с рамкой винтами.

При пристрелке оружия или при вводе поправок в процессе стрельбы рамка с прицельной маркой смещается относительно оптической оси прицела, иногда весьма значительно. Принимая во внимание, что наиболее качественное и яркое изображение формируется вблизи оптической оси прицела и, к тому же, глаз стрелка всегда рефлекторно отыскивает центр изображения (здесь - круга), в современных оптических прицелах стали применять системы с "центрированной маркой". В таких системах внутри корпуса прицела на шарнирах установлена трубка, в которой располагаются оптические элементы прицельной марки и оборачивающей системы. Маховики ввода поправок соединены с внутренней трубкой, поэтому при их вращении перемещается вся трубка, а не только прицельная марка. Поэтому марка всегда находится на оптической оси прицела, что позволяет корректировать весьма значительные погрешности, возникающие при монтаже прицела, или при применении пуль, обладающих крутой траекторией.
Маховик вертикальных поправок - углов возвышения - располагается сверху прицельной трубки, а маховик боковых поправок располагается сбоку.

Маховики ввода поправок могут функционировать по-разному, в зависимости от назначения прицела. На "охотничьих" прицелах положение маховиков изменяется редко, обычно только при пристрелке оружия или введении поправок на замену боеприпаса или изменение метеоусловий. Подразумевается, что стрельба будет вестись на дальности прямого выстрела, поэтому чаще всего маховики имеют только шлицы под инструмент и, после пристрелки, закрываются заглушками, чтобы избежать непреднамеренного смещения.

"Снайперские" прицелы подразумевают стрельбу на предельных дистанциях или по малоразмерным целям и предполагают коррекцию положения прицельной марки после каждого выстрела, поэтому на их крупных маховиках имеются шкалы боковых поправок, размеченных в "тысячных" дистанции, и шкалы вертикальных поправок, размеченных в десятках или сотнях метров.
Прицелы с "баллистическим компенсатором" имеют логарифмические шкалы дальности, привязанные к баллистике конкретного боеприпаса. При переходе на другой боеприпас необходимо заменять шкалу. К сожалению, логарифмические шкалы таких прицелов привязаны к неким стандартным метеоусловиям и при их изменении также требуют внесения корректив в установки шкал.
Минимальное деление (угол поворота) маховика ввода поправок иногда называют "щелчком", потому что при вращении маховика на каждом делении шкалы раздается щелчек, что позволяет на слух вводить поправки даже в темноте. В высококлассных прицелах поворот на один щелчок маховика ввода боковых поправок обычно смещает точку попадания на дистанции 100 метров на 4-5 мм, в простых - на 2-3 см.

Оптические прицелы характеризуются рядом параметров, которые необходимо знать для обоснованного выбора прицела и эффективного его использования.

Основной характеристикой прицела является увеличение (кратность), как отношение видимого невооруженным глазом размера предмета к его размеру, наблюдаемому в оптический прицел. Увеличение предмета наблюдения воспринимается как его приближение (уменьшение дистанции) на величину кратности. Кратность прицела обозначается знаком "х" и может быть от 1.5х до 50х и даже больше. Существуют прицелы с постоянной и переменной кратностью увеличения.

Кратность прицела взаимосвязана с видимым полем зрения. Поле зрения - это часть пространства, наблюдаемая в оптический прицел. Поле зрения выражается в угловой или линейной мере. Линейная мера определяется поперечным размером наблюдаемого пространства на заданной дистанции (обычно 100 или 50 метров). На поле зрения влияют диаметр линз оптической системы и расстояние от глаза стрелка до окуляра. В любом случае, чем больше увеличение прицела, тем меньше поле зрения. Существуют так называемые "широкоугольные" прицелы, у которых угол зрения увеличен на 20-40° по сравнению с обычными прицелами. Ниже представлены ориентировочные характеристики для типичных оптических прицелов:

Увеличение, кратПоле зрения на 50 м, метровУгол зрения, °
122,525,5
21112,5
37,58,5
45,56,25
54,55,2
63,84,25
82,73,5
102,22,5

Входной зрачок - отверстие, ограничивающее пучок лучей, попадающих в объектив. Размер входного зрачка равен диаметру передней линзы объектива. Чем больше входной зрачок, тем больше светосила объектива. Большая светосила объектива позволяет вести стрельбу в условиях пониженной освещенности, в сумерки, туман и т.п. Однако светосильные объективы дороги, имеют большой вес и при монтаже их оптическая ось располагается высоко над осью ствола.

Выходной зрачок - это изображение входного зрачка, формируемое оптической системой прицела на некотором расстоянии за окуляром. Диаметр выходного зрачка равен диаметру входного, деленного на кратность прицела. Например, для прицела 4х20 диаметр выходного зрачка равен 20: 4 = 5 (мм). При прицеливании глаз стрелка должен быть совмещен с выходным зрачком. При их несовпадении в продольном или поперечном направлении будет происходить затемнение части поля зрения. Диаметр зрачка глаза в зависимости от освещенности меняется в пределах от 2 мм (при ярком освещении) и до 7 мм (в сумерки), поэтому обычно при проектировании хорошего оптического прицела принимают диаметр выходного зрачка не менее 8 мм.

Удаление выходного зрачка - это расстояние между последней линзой окуляра и положением выходного зрачка, а значит глаза стрелка. Обычно удаление выбирается равным 75-80 мм, чтобы при отдаче огнестрельного оружия прицел не травмировал стрелка. Естественно, для малокалиберного огнестрельного оружия, а тем более для пневматики вынос выходного зрачка может быть меньше - 45-50 мм.

Параллакс - это видимое смещение одного объекта относительно другого. Любой объект, расположенный от оптического прицела на некотором расстоянии (обычно 50 или 100 метров) и до бесконечности виден резко. Его изображение формируется в фокальной плоскости объектива там же, где находится прицельная марка. Изображение объекта, расположенного к стрелку ближе этого, вполне определенного для каждого конкретного оптического прицела расстояния, будет сформировано за плоскостью прицельной марки, то есть ближе к окуляру. Таким образом, между изображениями цели и марки будет некоторое расстояние. Если глаз стрелка находится точно на оптической оси прицела изображения цели и марки будут перекрывать друг друга (визуально совпадать). Однако, если глаз стрелка будет смещен в боковом направлении относительно оси прицела, то он увидит кажущееся несовпадение цели и прицельной марки. Попытка скорректировать (совместить) цель и марку, путем поворота оружия или смещения марки с помощью маховиков поправок приведет к действительному отклонению оружия от цели и промаху.

Выпускаются прицелы, позволяющие оптически корректировать параллакс при стрельбе на ту или иную дистанцию. Самым простым подручным способом уменьшения параллакса является использование  диафрагмы, установленной перед объективом, и имеющей отверстие меньшее, чем входной зрачок - впрочем, в этом случае падает освещенность изображения в прицеле.

При прицеливании с помощью оптики необходимо, чтобы глаз стрелка всегда находился точно на оптической оси прибора и в точке выходного зрачка. Навык однообразной прикладки к ложе и положение головы вырабатываются постепенно. Для ускорения этого процесса можно смонтировать оптический прицел как можно ближе к оси ствола; использовать регулируемую или накладную щеку приклада; резиновую трубку (наглазник), надеваемую на прицел со стороны окуляра и равную по длине удалению выходного зрачка. Заметим, что чем больше диаметр выходного зрачка, тем больше отклонение глаза допускается от оси прицела - этим заметно сокращается время прицеливания.

Для уменьшения паразитной боковой засветки и бликования линз в сторону цели на прицел со стороны объектива также рекомендуется надевать резиновую или пластиковую трубку - светозащитную бленду.

При транспортировке оружия для предохранения линз окуляра и объектива применяют защитные крышки, которые могут быть съемными или постоянно закрепленными на прицеле. Иногда крышки выполняют в виде прозрачных фильтров, которые помимо защитной функции улучшают различимость цели при стрельбе. Обычно применяют желто-зеленые, нейтрально-серые и поляризационные фильтры.

В поле зрения современного оптического прицела кроме прицельной марки могут находиться вспомогательные шкалы и обозначения. Визирные нити, дальномерные шкалы и обозначения в некоторых моделях оптических прицелов могут подсвечиваться, что позволяет стрелять при недостаточном освещении. Подсветка может быть двухцветной: красная - при пониженной освещенности (например в густой тени), а желто-зеленая - в сумерки.

Виды прицельных марок исключительно разнообразны, но обычно они имеют некое подобие креста: Поле зрения оптического прицела ПСО-1 (для СВД)горизонтальная линия препятствует сваливанию оружия при прицеливании, а вертикальная позволяет наводить оружие в цель. В высококлассных прицелах иногда используют указатель уровня, что позволяет избегать сваливания оружия. Следует заметить, что марка в виде сплошного перекрестья, особенно с жирными линиями, непрактична, так как часто полностью закрывает собой малоразмерные или удаленные цели. Часто марка представляет собой горизонтальную разорванную посередине линию и вертикально направленный угол или штрих ("угольник" или "пенек"), по острию которых осуществляется прицеливание. Таких угольников, расположенных строго один под другим, может быть несколько - каждый предназначен для прицеливания на определенную дистанцию стрельбы. Обычно при стрельбе используется только основной угольник, а вертикальные поправки вводятся поворотом соответствующего маховика. На предельных дистанциях стрельбы диапазона вращения маховика ввода вертикальных поправок может не хватить, поэтому в этом случае маховиком устанавливается максимальная поправка, а прицеливание ведется по дополнительным угольникам.

Определение дистанции необходимо при смене боеприпаса (пули), стрельбе на предельные дальности или под углом к горизонту, при крутой траектории полета пули. В оптических прицелах для определения дистанции используют дальномерные шкалы, отградуированные для целей стандартного размера. Шкала может представлять собой линию с делениями или просто разрыв в горизонтальной линии крестообразной прицельной марки.

Так в российских оптических прицелах разрыв в боковых выравнивающих нитях спроектирован таким образом, чтобы перекрывать 7 тысячных дистанции до цели. Это означает, что, если цель шириной 70 см один раз укладывается в базе (разрыве нитей), значит дистанция до цели равна 100 метрам.
Формула расчета проста:
Дистанция=100*((КоличествоЦелейВБазе*ШиринаЦелиВСм) / 70 см)
Например, если цель размером 35 см укладывается в базе 3 раза, то дистанция равна 100*((3*35)/70)=150 м.
или если цель размером 35 см укладывается в базе 0,5 раза, то дистанция равна 100*((0,5*35)/70)=25 м.
Для прицеливания по мелким целям можно пользоваться полубазой - расстоянием от конца горизонтальной нити до прицельного пенька.

Таким образом, введение понятия "тысячных" позволяет легко переходить от расчетов угловых величин в линейные и обратно, то есть по угловым размерам цели известного размера определять дистанцию до нее или, зная дистанцию до цели, определять ее линейный размер.
В импортных прицелах аналог "тысячных" обозначается "mil", но основой линейной меры является ярд, а не метр. Ярд равен 0,9 метра.

Если оптический прицел содержит мелкие деления измерительной шкалы (до 1 тысячной), то для расчетов дистанции можно пользоваться обобщенной формулой:
ДистанцияВМетрах=(1004*РазмерЦелиВМетрах) / РазмерЦелиВТысячных
Например, если цель размером 35 см "равна" 5 тысячным, то дистанция равна (1004*0,35) / 5 =70 м.

Если дистанция до цели известна, исходя из той же формулы можно определить размер цели:
РазмерЦелиВМетрах = (ДистанцияВМетрах*РазмерЦелиВТысячных) / 1004
Например, если на дистанции 70 метров цель "равна" 5 тысячным, то размер цели (70 * 5) / 1004 = 0,35 м.

Поскольку для пневматического оружия эффективная дальность стрельбы не превышает 70-80 метров, а размеры целей - десятков сантиметров, то вышеуказанные формулы можно упростить:
ДистанцияВМетрах=(10*РазмерЦелиВСм) / РазмерЦелиВТысячных
РазмерЦелиВСм = (ДистанцияВМетрах*РазмерЦелиВТысячных) / 10

Для упрощенного определения дистанции до цели стандартного размера в поле зрения прицела может вводиться дальномерная шкала. Для охотничьих оптических прицелов размер (высота) стандартной цели принимается равной 0,7 м, для военных - 1,7 м. Дальномерная шкала обычно имеет вид двух линий - одна горизонтальная, а другая наклонная (параболическая), с нанесенными на ней метками дистанций. При измерении цель помещается впритык между двумя линиями, а над целью на параболической шкале можно увидеть значение дальности. В других прицелах дальномерная шкала может иметь вид нескольких вложенных друг в друга прямоугольных "окошек" или "ступенек" с общим основанием. Как и в предыдущем дальномере цель помещается между основанием и вершиной подходящего прямоугольника - правда из-за дискретности размеров прямоугольников точность измерения дистанции в этом случае будет ниже.

Шкала "тысячных", расположенная на горизонтальной линии перекрестья прицела, позволяет вводить упреждение при стрельбе по движущейся цели без вращения маховика боковых поправок.

Оптические прицелы могут иметь постоянное и переменное увеличение. Прицелы с постоянным увеличением отличаются повышенной надежностью по сравнению с панкратическими (прицелами с переменной кратностью). Прицелы с небольшой кратностью (1.5х-4х) обладают доступной ценой, малым весом и широким полем зрения, что позволяет вести стрельбу даже по подвижным целям. Поскольку для пневматики предельная дальность прицельной стрельбы равна 70-80 метрам, прицелы с малым увеличением наиболее практичны. При стрельбе с оптическим прицелом с большой кратностью увеличения (более 4х) необходима стабилизация оружия (упор, сошки, станок и т.п.), потому что даже дыхание стрелка приводит к колебанию перекрестья визира в районе точки прицеливания.
В обозначении оптических прицелов с постоянной кратностью обязательно указывается коэффициент увеличения (8х) и диаметр передней линзы объектива (56 мм), например, 8х56.

В панкратических прицелах применяются объективы с переменным фокусным расстоянием или подвижной оборачивающей системой, что позволяет плавно менять степень увеличения. Конструктивно такие прицелы более сложные и потенциально менее надежные, чем прицелы с постоянным увеличением.

В обозначении оптических прицелов с переменной кратностью указывается диапазон увеличения и диаметр передней линзы объектива, например, 3,5-10х43.

Встречаются оптические прицелы (т.н. бустеры) только с двумя значениями увеличения - при необходимости в таких прицелах перед объективом можно установить на резьбе блок дополнительных линз.
В зависимости от условий стрельбы прицелы с переменным увеличением позволяют подобрать требуемую кратность увеличения. Например, поиск цели можно производить при минимальном увеличении, а прицеливание - при максимальном. В жаркую погоду, когда потоки горячего воздуха искажают контуры цели, выбор подходящей кратности увеличения позволяет в значительной степени "отстроиться" от такой помехи.

Заметим, что в панкратических прицелах диаметр выходного зрачка меняется при изменении кратности и на предельных увеличениях может быть слишком мал (3-4) мм.

Некоторые панкратические прицелы позволяют определять дистанцию и автоматически вводить углы возвышения. В таком прицеле имеются две горизонтальные линии, одна из которых движется при изменении кратности. Расстояние между линиями подобрано так, что при изменении увеличения оно остается постоянным и равным, например, 7 тысячным дистанции. При прицеливании по цели высотой 70 см стрелок, меняя кратность прицела и, соответственно, изменяя расстояние между нитями, добивается того, чтобы цель была "зажата" между верхней и нижней нитью. При этом автоматически смещается вверх или вниз прицельная марка, вводя требуемый угол возвышения. Заметим, что обычно автоматический ввод поправок производится только для одного стандартного боеприпаса, но существуют прицелы, где можно задавать поправки для разных боеприпасов.

Оптические прицелы, сконструированные для огнестрельного и пневматического оружия, отличаются тем, что пневматические прицелы обычно проектируются как более дешевые, а значит более простые - конструктивно и функционально. Они рассчитаны на малые дистанции стрельбы (до 100 метров); параллакс становится заметен на дистанции менее 10 метров (у "огнестрельных" - менее 50 или 100 метров); имеют меньшую светосилу и меньшую разрешающую способность; лимб вертикальных поправок размечен в десятках, а не сотнях метров; прицельная марка упрощена; отсутствует подсветка визирных линий. Заметим, что как правило только прицелы, специально предназначенные для мощной пружинно- поршневой пневматики, хорошо переносят ее "двойную отдачу", в то время как прицелы даже для мощного огнестрельного оружия рассчитаны только на однонаправленную отдачу.

Практически во всех случаях выбора прицела для пневматики следует отдавать предпочтение оптическим "снайперским" прицелам для огнестрельного оружия, поскольку только очень дорогие прицелы для пневматики имеют сопоставимые с ними эксплуатационные характеристики. Оптимальным можно считать оптический прицел с постоянным увеличением от 4 до 6 крат и диаметром передней линзы от 24 до 32 мм. Для стрельбы на предельные дистанции лучше применять панкратический прицел, разработанный для пневматического оружия.

При монтаже оптического прицела на оружии необходимо, чтобы его оптическая ось была параллельна оси канала ствола. Это требование трудно удовлетворить, если ствол и ствольная коробка оружия, к которой посредством кронштейнов крепится прицел, могут перемещаться относительно друг друга. Так в Отдельные кронштейны широко распространенных пневматиках с "переломом ствола" ствол изначально может быть не параллелен ствольной коробке, а в процессе эксплуатации оружия узел запирания ствола расшатывается все сильнее. Если посадочное место под кронштейн не выфрезеровано на ствольной коробке, а выполнено в виде отдельной детали, укрепленной тем или иным способом на ствольной коробке, параллельность осей прицела и ствола также может быть нарушена.

Виды кронштейнов и способы их крепления к оружию весьма разнообразны. Обычно кронштейн представляет собой деталь, подобную по форме цифре "8" или букве "Q". Верхнее кольцо разрезано по горизонтали и его половинки соединяются винтами. В это кольцо продевается и там фиксируется средняя часть трубки оптического прицела. Диаметры трубок в месте крепления кронштейна могут отличаться для разных моделей прицелов, обычно диаметр равен 25.4 или 26 мм. Отверстие в кронштейне должно точно соответствовать диаметру трубки прицела, чтобы после затяжки винтов трубка не болталась и не деформировалась. Трубку прицела удерживают два кронштейна. К оружию каждый кронштейн крепиться в отдельной точке. Нижние кольца или опоры кронштейнов чаще всего имеют пазы типа "ласточкин хвост", а посадочные места на оружии - соответствующие по форме выступы. Ширина посадочного места или планки чаще всего равна 5, 10 или 11 мм. Кронштейны надвигаются на выступы и фиксируется винтами или подпружиненной защелкой. Для того, чтобы при стрельбе из мощной пружинно- поршневой пневматики прицел от отдачи не сдвигался назад, за посадочным местом заднего кронштейна в ствольной коробке должен быть предусмотрен ограничительный выступ, стопорный винт или специальное устройство - пружинный поглотитель отдачи ОП.

Иногда нижнее кольцо (полукольцо) кронштейна делают выше, чем обычно, - "в виде арки" - это отверстие Кронштейн-моноблок позволяет пользоваться не только оптическим, но и открытым прицелом.

Часто в месте крепления к оружию оба кронштейна могут объединяться вместе - получается так называемый моноблок. Моноблок может крепиться к ствольной коробке не только сверху, но и сбоку. Крепление моноблоком всегда предпочтительнее, особенно для мощной пружинно- поршневой пневматики.

При выборе кронштейнов нужно учитывать, чтобы после установки оптический прицел не мешал заряжанию пули, движению досылателя и т.п.

В результате "правильного" монтажа оптического прицела должно получиться так, чтобы при установке маховичков вертикальных и горизонтальных поправок в среднее положение - которое определяется по числу оборотов маховика между его крайним левым и крайним правым положением - должна сохраниться возможность смещений прицельной марки в любую сторону для ввода требуемых боковых и вертикальных поправок для всех дистанций стрельбы.

Коллиматорный и голографический прицел

В коллиматорном прицеле используется принцип коллимации света, то есть получения параллельного пучка лучей, соответствующих удаленным объектам наблюдения. Коллиматорный прицел построен на основе длиннофокусного объектива с однократным увеличением. На оптической оси прицела создается подсвеченное изображение прицельной марки - обычно светящейся точки. Марка и цель одинаково резки. Основное отличие коллиматорного прицела от оптического заключается в значительно большем диаметре выходного зрачка (20-30 мм) и его неограниченном выносе, что позволяет не особенно тщательно производить прикладку - достаточно просто совместить прицельную марку с целью.

Обозначения коллиматорных прицелов подобны обозначениям постоянных оптических прицелов, например, 1х20 - однократное увеличение, диаметр входного и выходного зрачка равен 20 мм.

Хотя однократное увеличение позволяет использовать прицел только на дальности прямого выстрела, но широкий угол зрения - он должен быть не менее 16° - позволяет стрелять по подвижным целям и прицеливаться с обоими открытыми глазами, используя бинокулярность зрения. Одним глазом стрелок резко видит и прицельную марку и цель, а вторым глазом - окружающее пространство и цель. Это позволяет стрелять с упреждением даже в тех случаях, когда цель не видна в поле зрения прицела (закрыта оправой прицела).

По своей конструкции коллиматорные прицелы подразделяются на закрытые и открытые. Собственно коллиматор служит для формирования изображения прицельной марки и состоит из осветителя (точечного источника света), прицельной марки (диафрагмы с отверстием в центре) и фокусирующего объектива.

Закрытый коллиматорный прицел внешне очень похож на оптический, поэтому хорошо защищен от внешних воздействий, обычно имеет маховики или кнопки регулировки положения прицельной марки и монтируется на стандартных кронштейнах для оптики. Поскольку в закрытых прицелах все элементы системы коллимации расположены вдоль оптической оси прицеливания, происходит частичное затенение поля зрения прицела, к которому добавляются потери света в нескольких линзах.

В открытых прицелах, заключенный в тонкую оправу, объектив представляет собой линзу или стеклянную пластину, установленную под небольшим наклоном к линии прицеливания. Коллиматор находится вне поля зрения (обычно в основании прицела), а изображение прицельной марки проецируется на объектив, снабженный с одной стороны светоотражающим покрытием (мениском), а с другой - прозрачным покрытием. Таким образом в поле зрения прицела будет одновременно видно изображение цели и изображение прицельной марки. Прицел открытого типа хуже закрытого защищен от внешних атмосферных воздействий и механических повреждений, часто имеет специфический узел крепления, однако обладает ясным, незатененным полем зрения и малым весом.

Подобно оптическим прицелам коллиматорные также обладают параллаксом: в закрытых он проявляется мало, а в открытых коллиматорных прицелах может быть весьма значителен - тем больше, чем сильнее глаз стрелка смещен от оптической оси прицела. Чем меньше фокусное расстояние открытого прицела, то есть расстояние от коллиматора до линзы, тем больше наклон линзы и, значит, больше параллакс. Причем параллакс неравномерен: сильнее проявляется при смещении глаза в направлении обратном расположению коллиматора. Открытый коллиматорный прицел для длинноствольного оружия должен иметь фокусное расстояние не менее 100 мм, а для короткоствольного - не менее 50 мм. По аналогии с длиной прицельной линии в механических прицелах коллиматорный прицел с меньшим фокусным расстоянием дает большую ошибку (отклонение в прицеливании) при стрельбе на дальнюю дистанцию. Таким образом, длиннофокусный прицел позволяет с достаточной точностью прицеливаться на дистанцию до 100 метров, короткофокусный - не более 15 метров.

Величина параллакса для коллиматорного прицела определяется также, как для оптического: прицел закрепляется неподвижно и стрелок, смещая голову вправо-влево и вверх-вниз, наблюдает в прицел смещается ли прицельная марка относительно неподвижной цели, расположенной на выбранной дистанции.

Яркость марки должна превосходить яркости цели и окружающего фона не менее чем в 5-20 раз. Цвет светящейся прицельной марки обычно красный. В простейших прицелах яркость марки может иметь только два значения ("день" - сильное свечение, "ночь" - слабое свечение). В некоторых прицелах в зависимости от цвета цели или фона стрелок может выбирать цвет марки (красный или зеленый). Для выделения марки в поле зрения она может мигать с частотой 12-15 Гц или ступенчато менять свою яркость в автоматическом (используется фотоприемник) или ручном режиме при разных уровнях освещенности. Также может меняться видимый размер прицельной марки, что бывает полезно, если ее размер равен диаметру рассеивания пуль для конкретного оружия. Тем не менее, размер прицельной марки не должен превышать 0,25-1 размера цели.

Прицельная марка может иметь вид точки, перекрестья, перекрестья с разрывом в центре и т.п. Перекрестье с разрывом наиболее практично, так как марка не закрывает собой малоразмерные или удаленные цели.

При выборе коллиматорного прицела нужно обращать внимание, чтобы элементы конструкции или управления положением прицельной марки (маховики или кнопки) не ограничивали поле зрения при прицеливании с обоими открытыми глазами.

Некоторые фирмы начали выпускать оптические прицелы с переменным фокусным расстоянием 1-4х, которые при единичном увеличении позволяют применять оптический прицел как коллиматорный - используя все преимущества последнего, а при больших увеличениях - как оптический.

Существуют и другие типы коллиматорных прицелов. Некоторые построены на основе оптоволоконной оптики. В них жгут оптических волокон размещен по оптической оси прицела. Верхняя часть прицела открыта и свет, собранный оптическим волокном, вызывает свечение торца жгута, воспринимаемого стрелком как прицельная марка.

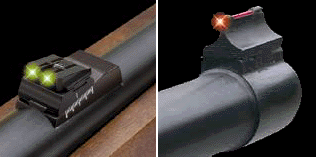

Прицел фирмы Truglo. Подробное устройство пневматического оружия Подобную систему имеет механический прицел Glo-Point, разработанный совместно фирмами Truglo и Daisy. В этой системе разноцветное оптоволокно, укрепленное на мушке и по обеим сторонам прорези целика, формирует три светящиеся точки (одну красного цвета и две зеленого), хорошо различимые даже в сумерки.

Дальнейшим развитием коллиматорных прицелов стал голографический прицел. По своей конструкции он подобен открытому коллиматорному прицелу. В поле зрения стрелка располагается плоскопараллельная стеклянная пластина с нанесенным на нее голографическим изображением прицельной марки и другой вспомогательной информации. Кроме того, в некоторых моделях прицелов голографическое изображение может выполнять роль отражателя, как в обычном коллиматорном прицеле. Марка может быть любой формы, размера и даже трехмерной, что позволяет создать марку, представленную в виде светящейся линии, направленной на цель. Голографический прицел (HoloSight) Подобно коллиматору, опорное излучение, попадая на пластину, делает видимым изображение прицельной марки. Иногда точечный источник света монтируется не в основании прибора, а на оптической оси окуляра.

Голографический прицел отличается компактностью и позволяет за несколько секунд заменять пластину с прицельной маркой на другую, с более подходящим для данных условий стрельбы изображением марки.

Однако широкому распространению голографических прицелов препятствует их значительная цена, относительно слабая защищенность от внешних воздействий и такая особенность, как возникновение цветовых и геометрических искажений наблюдаемых объектов, если в поле зрения прицела попадают яркие источники света.

Лазерный целеуказатель

Лазерный целеуказатель (ЛЦУ) с полупроводниковым лазером на основе арсенида галлия может работать как в видимой так и инфракрасной части спектра. В последнем случае необходим прибор ночного видения. Наводка осуществляется по световому пятну лазера, обычно без использования прицельных приспособлений. Расходимость луча на определенной дистанции можно привести в соответствие с характеристиками рассеивания пуль для конкретного оружия. Эффективность использования лазерных целеуказателей ограничена при ярком освещении, на больших дальностях и при груповых операциях (поскольку несколько стрелков не могут быстро выделить на цели пятно от своего ЛЦУ).

Наиболее целесообразно их использование в тренировках стрельбы навскидку.
В связи с тем, что лазерный луч имеет малую расходимость и резкие границы светового пятна, ЛЦУ можно использовать совместно с оптическим прицелом для определения дистанции до цели по размеру светового пятна или его смещения относительно прицельной марки на разных дистанциях стрельбы.

Все вышеупомянутые оптические приборы крепятся параллельно стволу на неподвижных элементах конструкции. Для выверки прицелов на их корпусе есть маховики ввода горизонтальных и вертикальных поправок, а для целеуказателей размер отверстия диафрагмы и ее положение фиксируется накидной гайкой.

В отличие от оптических и коллиматорных прицелов, которые устанавливаются на оружии в специально предназначенных местах, лазерные целеуказатели на длинноствольном оружии обычно крепятся непосредственно к стволу или к кронштейну оптического прицела, если таковой присутствует на оружии. В Пистолет Gamo Р-23 c лазерным целеуказателем короткоствольном оружии место крепления для лазерного целеуказателя найти труднее. Обычно его располагают под стволом, закрепляя на кожухе ствола револьвера, рамке пистолета или на спусковой скобе. Иногда целеуказатель помещается в утолщенную накладку на рукоятке, внутрь рамки под стволом или на переднем срезе рамки пистолета (наподобие компенсатора).

Оптический прицел с подсветкой прицельной марки, коллиматорный прицел и лазерный целеуказатель требуют для своей работы источника электрического тока. Кнопка включения прибора выносится на проводе на цевье винтовки или рукоятку пистолета. Реже включение прибора происходит при нажатии на спуск. Оптический прицел с подсветкой визирных линий обычно имеет включатель на своем корпусе или крепеже.

Элементы питания для лазерных целеуказателей, оптических и коллиматорных прицелов из-за своих малых габаритов и значительной емкости часто нестандартны, а значит труднодоступны.


Органы удержания

Органами удержания длинноствольного оружия является ложа, на которой монтируются все механизмы винтовки. Ложа делится на цевье и приклад. Размер и форма ложи оказывают огромное влияние на прикладистость винтовки, что очень важно при стрельбе по движущейся цели. Для неторопливой стрельбы, с наводкой характеристики ложи не так существенны. Приклад может быть складным, тем самым уменьшая габариты оружия при транспортировке. В отличие от огнестрельного охотничего оружия форма и размеры ложи для пневматики более однообразны: с полупистолетной или пистолетной рукояткой, без отвода приклада. Накладная или фиксированная щека приклада - выступ на боковой поверхности приклада - позволяет стрелку производить более однообразную прикладку оружия. На прикладах мощных винтовок обязательно имеется амортизирующий резиновый затыльник. Антабки для ремня переноски как правило отсутствуют. Ложа может быть выполнена из пластика, метала, дерева или клееной фанеры. Для изготовления лож идет хорошо просушенная древесина, которую заготавливают в конце зимы. Лучшая древесина получается из комля дерева. По плотности, твердости, прочности на изгиб, сопротивлению раскалыванию обычно выбирают грушу, ясень, орех, бук, березу.

Пистолет и револьвер это оружие одной руки. Крайне редко встречаются образцы с приставным прикладом или плечевым упором. Поэтому очень важна форма и размер рукоятки, размер и материал ее накладок. Рукоятка может содержать в себе детали ударно-спускового механизма, а в пистолетах - магазин и/или баллон со сжатым газом. При удержании оружия оно опирается спусковой скобой на средний палец руки, поэтому предпочтительно чтобы центр масс оружия приходился как раз на ребро этого пальца. Некоторые пистолеты имеют изгиб или насечку на передней части спусковой скобы для наложения указательного пальца второй руки при стрельбе с двух рук.

Накладки (щечки) на рукоятке пистолета обычно изготовляются из пластика, дерева или твердой резины. Пластик дешев, но холодит руки на морозе. Дерево более теплое, впитывает пот. Резиновые накладки не скользят в руке, однако из-за прилипания рукоятки к ладони трудно изменить неправильную хватку, например, при быстром извлечении оружия из кобуры.
У некоторых длинноствольных пистолетов рычагом накачки служит цевье, поэтому из них можно стрелять, удерживая двумя руками как винтовку.

Пистолеты и револьверы, работающие на углекислом газе, могут иметь на рукоятке кнопки или защелки для извлечения магазина, снятия щечек для установки баллона СО2, винт или рычаг для фиксации баллона в рукоятке.


Вспомогательные устройства

Надульник представляет собой утолщение на конце ствола и в высококлассной пневматике обычно служит грузиком, уменьшающим паразитные колебания ствола при прицеливании и выстреле. (В спортивном оружии той же цели служат фальшстволы или балансировочные грузики). В более простых моделях надульник выполняет роль удобной рукоятки для взвода "переламывающегося" ствола и/или служит декоративной накладкой, прикрывающей пазы от демонтированной мушки в винтовках с оптическим прицелом. Кроме того, надульники направляют звук выстрела вперед, тем самым уменьшая шумовое воздействие на стрелка.

Существуют надульники в виде обычной трубки, выступающей на несколько сантиметров за дульный срез ствола и имеющей внутренний диаметр равный или чуть меньше наружного диаметра ствола - при этом заметно повышается точность и кучность стрельбы для любого типа пневматики, за исключением пружинно- поршневой.

Дальнейшим развитием подобного типа устройств являются гасители гармонических колебаний, которые позволяют регулировать диаметр внутреннего канала надульника для получения наилучшей меткости стрельбы для конкретного оружия и боеприпаса.

Компенсаторы на пневматике используются достаточно редко, только на целевом спортивном оружии и на некоторых мощных винтовках. Запрокидывание оружия при выстреле под действием отдачи уменьшается компенсатором, крепящемся на стволе или кожухе ствола. Компенсаторы гасят давление истекающего газа и отклоняют или разворачивают газовый поток.
Для большинства моделей пневматических винтовок и пистолетов малой и средней мощности компенсаторы (надульники) являются чисто декоративным украшением.

Амортизаторы служат для снижения влияния отдачи на точность стрельбы и продления срока службы оружия. Демпфирующие устройства применяются в мощных пружинно-поршневых винтовках. Это может быть дополнительный поршень или другая массивная деталь, движущаяся при выстреле в противоположном направлении, чем рабочий поршень. В другом варианте ствол со ствольной коробкой устанавливают на "салазки", укрепленные на ложе. (Иногда такие системы устанавливают и в целевом оружии без отдачи). При выстреле ствольная часть вместе с воздушным цилиндром откатывается назад, поршень движется ей навстречу, а ложа остается неподвижной. Системы гашения отдачи значительно удорожают оружие и поэтому мало распространены. Заметим, что системы на "салазках" не уменьшают нагрузки на оптику, укрепленную на подвижной ствольной коробке.

Глушители на пневматическом оружии практически не применяются. Как известно, источником громкого звука при стрельбе из огнестрельного оружия являются горячие пороховые газы вылетающие со сверхзвуковой скоростью из ствола вслед за пулей и газы, прорвавшиеся между пулей и стенками канала ствола. Давление этих газов около 200 кГ/см. кв, а температура около 1004 градусов. Быстрое расширение и охлаждение газов после истечения из ствола сопровождается громким звуком (до 135 дБ). Сюда же добавляется звук от пули, преодолевающей сверхзвуковой барьер.

Таким образом, понятны пути снижения уровня звука выстрела: необходимо использовать пули с дозвуковой начальной скоростью, а также резко уменьшить давление и температуру истекающих газов. Поэтому глушители иногда называют ПБС - приборы бесшумной беспламенной стрельбы.

Глушители бывают дульные и интегрированные. Интегрированный глушитель обычно несъемный и охватывает большую часть ствола. Это позволяет с одной стороны уменьшить габариты оружия, а с другой - применять боеприпасы со сверхзвуковой начальной скоростью пули. Для уменьшения скорости пули ниже скорости звука в стволе оружия с интегральным глушителем выполняются  ряды сквозных отверстий, идущих по дну нарезов. Дульные глушители чаще всего применяются на обычном (неспециализированном) оружии, использующем боеприпасы с дозвуковой начальной скоростью пули. Такие глушители укрепляются на конце ствола с помощью резьбы или какого-либо соединения с быстрой фиксацией.

Обычно используют глушители расширительного типа, представляющие собой цилиндрическую камеру, соосную со стволом. Камера разделяется на части плоскими или коническими перегородками с центральным отверстием для пролета пули. Перегородки изготавливаются из кожи, пластика, пробки, резины, плотного картона. Чтобы газы не обгоняли пулю, дополнительно отверстия закрываются резиновыми диафрагмами, которые пробиваются или раздвигаются пулей (для пневматики это не применимо). Газы перед выходом в атмосферу занимают объем камер - при этом уменьшается их давление и температура. Дополнительно внутреннее пространство глушителя может заполняться металлической сеткой с высоким коэффициентом теплопоглощения. Вследствие износа и загрязнения глушители для огнестрельного оружия обычно имеют ограниченный ресурс живучести (от десятков до сотен выстрелов).

Из-за своих габаритов глушители не только изменяют баланс оружия, но часто не позволяют вообще использовать штатные прицельные приспособления. Поэтому выпускаются глушители с мушкой, выполненной непосредственно на их корпусе, либо внутренний канал глушителя выполняется смещенным относительно его оси симметрии. Заметим, что использование глушителя меняет баллистические свойства оружия, в частности для уменьшения ухода СТП при стрельбе некоторые модели допускают вращение корпуса глушителя вокруг своей оси (до 10 фиксированных положений).

Исходя из вышесказанного, можно предположить, что для пневматики эффективность глушителя потенциально достаточно велика, но целесообразность его применения сомнительна - разве что для самых мощных винтовок. Дело в том, что обычно конструкция огнестрельного оружия обеспечивает истечение пороховых газов до вылета пули из ствола только в одном направлении - вслед за пулей, поэтому здесь эффект снижения звука выстрела будет значительным. Звук выстрела из пневматики очень слаб и глушитель практически полностью его поглощает, однако наличие в конструкции пневматического оружия путей паразитной утечки газа при выстреле (например, между казенной частью ствола и магазином) сводит на нет общий эффект глушения выстрела. В придачу, для пружинно-поршневой пневматики шум от движения и удара поршня и соударения витков пружины при выстреле часто громче звука собственно выстрела. Именно поэтому глушители устанавливают только на пневматику с накачкой или СО2.

Впрочем, спрос рождает предложение и, к примеру, английская фирма Webley & Scott выпускает ряд моделей глушителей не только для винтовок ее собственного изготовления Webley Patriot, Webley Vulcan и некоторых других, но и для СО2-пистолета Beretta 92 фирмы Umarex.
