Доработка спортивного пневматического пистолета МР-672

Доработка спортивного пневматического пистолета МР-672

Доработка спортивного пневматического пистолета МР-672
1. Изготовление полуортопедической рукоятки

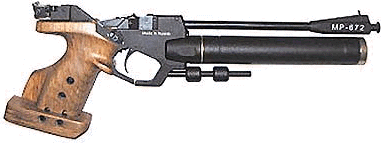

Первоначальный вид

Брусок ореха требуемых размеров (толщина не меньше 60 мм) распиливается вдоль по середине электролобзиком. Бормашиной, установленной на станину, обрабатывается фрезой по дереву, для получения ровных плоскостей на обеих сторонах полученных двух брусков. Перед разметкой выборки для рамки пистолета, бруски располагаются так, чтобы плоскость, где был распил бруска, оказалась на внешних сторонах рукоятки, это делается для исключения поводки древесины от влаги руки. На внутренних сторонах брусков делается разметка выборки под рамку пистолета. Фрезой по дереву осуществляется выборка дерева, в соответствии с разметкой. На правой половинке (для леворукой рукоятки) размечаются и сверлятся два отверстия для крепления к рамке пистолета.

Обе половинки предварительно устанавливаются на рамку пистолета и совмещаются друг с другом, на их внешних сторонах делаются карандашом риски для совмещения при склейке. Половинки рукоятки склеиваются в струбцине. После высыхания клея проводится выборка древесины. Бормашиной, с установленной в ней бор фрезой (шарошкой), аккуратно слой за слоем, проводится выборка в соответствии с имеющимся слепком, сделанным заранее, и моделирующим хват рукой пистолетной рукоятки. Точность выборки проверяется шаблонами по контрольным точкам.

В местах рукоятки, требующих усиления, из-за поперечного расположения волокон древесины, сначала осуществляется выборка дерева по плоскости вклейки, а потом осуществляется вклейка брусков с продольным расположением волокон.
После чернового изготовления рукоятки проводится ее точная подгонка глубине посадки в рамку, углам наклона и другие тонкие подгонки по руке стрелка.

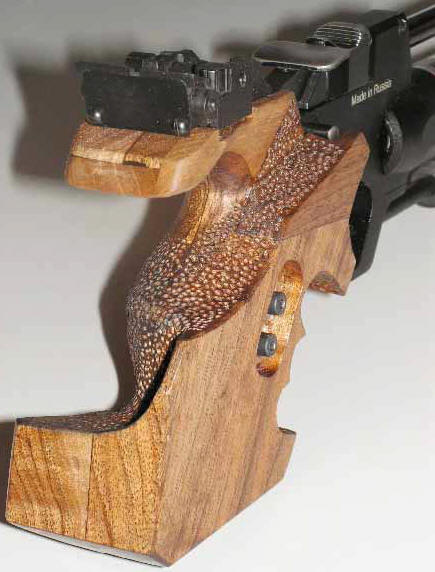

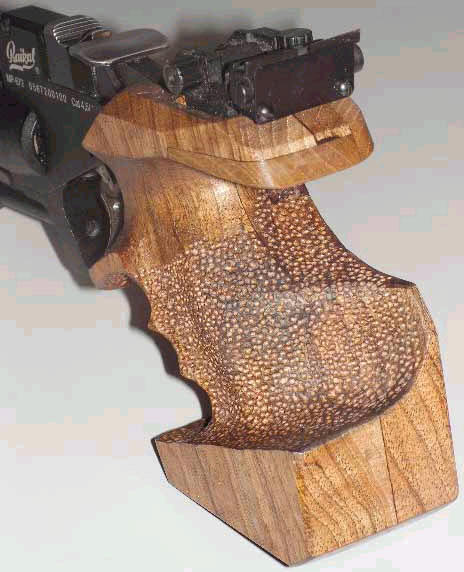

После подгонки рукоятки, маленькой каплевидной или сферической бор-фрезой наносится рифление на поверхность, которой будет касаться кисть руки стрелка. В заключение рукоятка покрывается оружейной масляной пропиткой True Oil.

Доработка спортивного пневматического пистолета МР-672

2. Изготовление регулируемого спускового крючка

Для изготовления регулируемого спускового крючка используются части заводского крючка от пистолета МР-672, детали от спусковых крючков спортивных пневматических пистолетов Steyr LP10, Walther LP300 и самодельные детали.

В обрезанном фрезой по металлу спусковом крючке от пистолета МР-672 фрезеруются цилиндрические поперечные пазы, для шины регулируемого крючка. Шина крючка изготавливается из обрезка хвостовика сверла, требуемого диаметра.

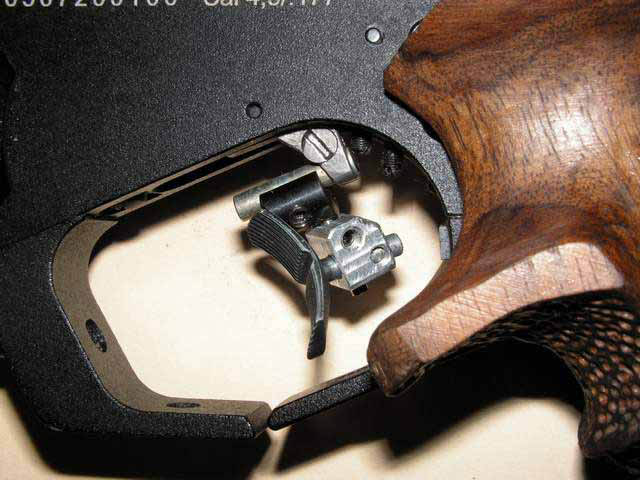

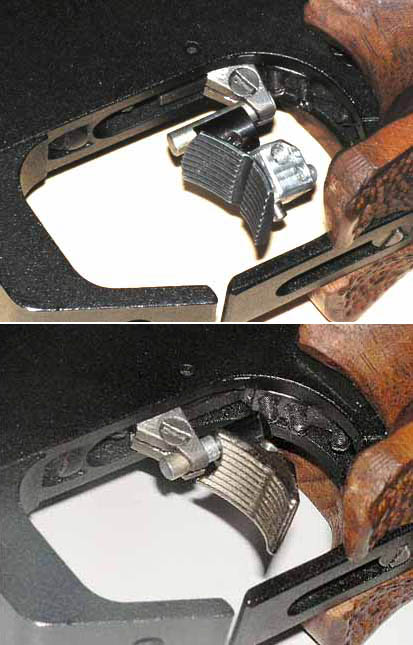

Из дюралевой заготовки фрезеруется деталь, в которую и будет крепиться сам спусковой крючок. Конструкция хорошо понятна на фотографиях.



Доработка спортивного пневматического пистолета МР-672

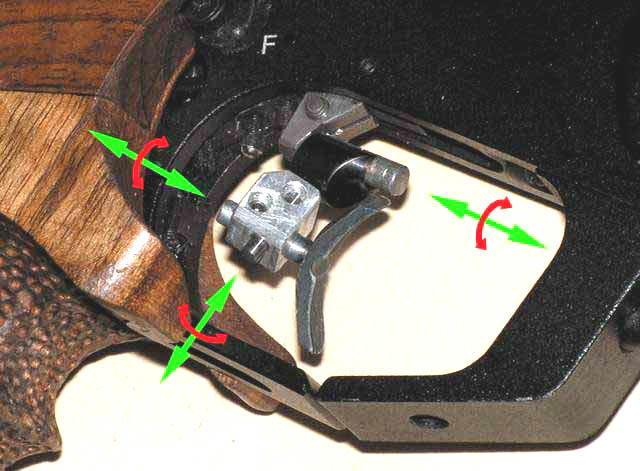

Данный спусковой крючок обеспечивает регулировку положения и наклона во всех, необходимых стрелку плоскостях, для индивидуальной подгонки под свой указательный палец.

3. Доводка механизма пистолета

К сожалению, качество изготовления пистолета МР-672 на Ижмехе не обеспечивает требуемых для спорта характеристик.
С помощью бормашинки Proxxon, была осуществлена доводка (выравнивание поверхности) шлифовка и полировка перепускного канала пистолета, клапанного узла.

Первичная доводка и шлифовка деталей УСМ пистолета. Окончательная доводка деталей УСМ (полировка) осуществлялась вручную. Кроме этого была проведена доводка (выравнивание) деталей целика в прицеле пистолета.
Доработана рукоятка переключения режимов работы (холостой-боевой).

Доработка спортивного пневматического пистолета МР-672

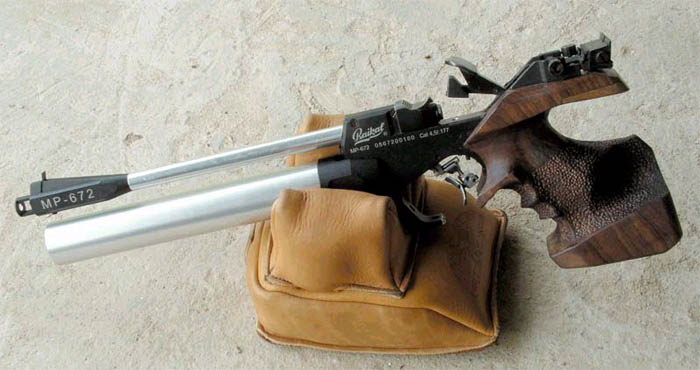

Все, описанные выше операции, позволили использовать отечественный пневматический пистолет МР-672 для спортивных тренировок. Окончательный вид пистолета, с резервуаром фирмы Steyr. На ствол надет самодельный лейнер, для гашения вибрации ствола при выстреле.
