Стандартные пневматические пистолеты ИЖ-46, ИЖ-46М, ИЖ-53M

Стандартные пневматические пистолеты ИЖ-46, ИЖ-46М, ИЖ-53M

История создания газобаллонного пневматического пистолета ИЖ-46 фирмы "БАСКо" >>>
Настройка спускового механизма спортивного пистолета ИЖ-46М

Пистолет "ИЖ-46" и "ИЖ-46М"

Пистолет компрессионного типа для стрельбы по правилам Международного стрелкового союза. На счету этого оружия высшие награды, завоеванные на чемпионатах Мира и Европы. Отсутствие массивных подвижных частей обеспечивает высокую кучность стрельбы. Спусковой механизм с регулировкой положения спускового крючка, хода, усилия и характера спуска, ортопедическая рукоятка с регулируемым упором кисти. Микрометрический прицел с регулировкой целика по горизонтали и вертикали. Модель ИЖ-46М имеет компрессор увеличенного объёма и повышенную начальную скорость пули.

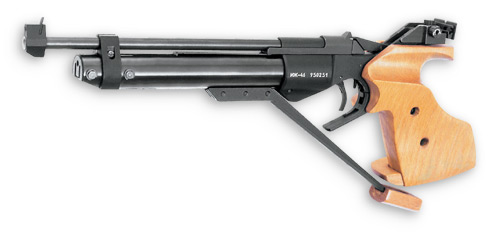

Стандартный пневматический пистолет ИЖ-46. Статьи об оружии на www.shooting-ua.com Рис.1

Модель

Калибр

Начальная скорость пули, м/с

Дульная энергия, Дж, не более

Длина ствола, мм

Усилие спуска, Н

Габаритные размеры, мм

Масса, кг, не более

ИЖ-46

4,5 (.177)

120

7,5

280

3,9...9,8

420х200х50

1,2

ИЖ-46М

4,5 (.177)

140

7,5

280

3,9...9,8

420х200х50

1,3


Пневматический компрессионный пистолет ИЖ-46 (см. рис.1) предназначен для спортивно-тренировочной стрельбы по неподвижным мишеням на дистанции 10 метров. Пистолет разработан в 1988 г

Пистолет однозарядный. Первые выпуски пистолетов ИЖ-46 имели рукоятку, представляющей собой необработанную деревянную заготовку (так называемый ИЖ-46 с "несделанной" рукояткой). Стрелок-спортсмен самостоятельно производил обработку заготовки, приспосабливая рукоятку под кисть руки. Далее стали производиться модели с полуортопедической рукояткой и нерегулируемым грибом. В настоящее время рукоятка пистолета изготавливается из ценных пород дерева и имеет регулируемый гриб.


Схема механизмов пистолета ИЖ-46 показана на рис. 2.

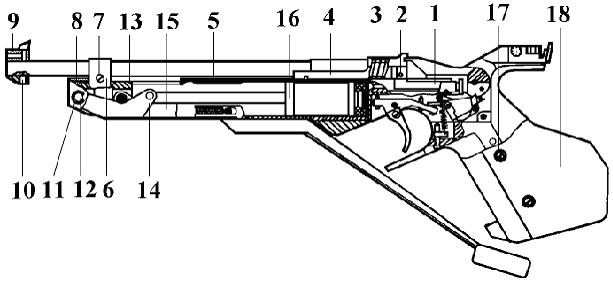

Рис. 2 Схема механизмов пневматического пистолета ИЖ-46:

1 - тяга крышки, 2 – винт, 3 – пружина, 4 – движок, 5 – тяга, 6 – хомут, 7 – винт, 8 – пробка, 9 - основание мушки, 10 – винт, 11 – шайба, 12 – ось, 13 – вкладыш, 14 – шарнир, 15 - рычаг нагнетания, 16 – поршень, 17 – винт, 18 - рукоятка

Сборочные единицы и детали пистолета ИЖ-46 показаны на рис. 3.

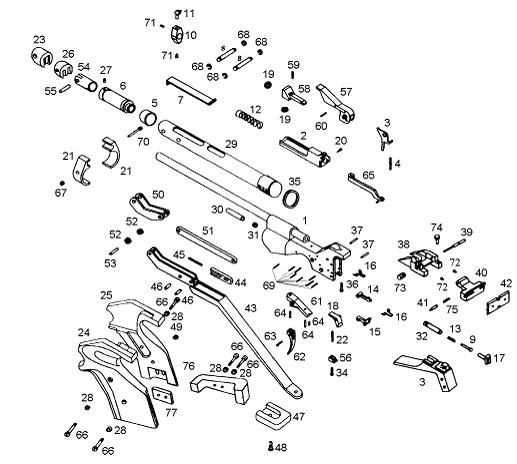

Рис. 3 Сборочные единицы и детали пневматического пистолета ИЖ-46:

1 – рамка, 2 – движок, 3 – рычаг блокировки, 4 – пружина рычага блокировки, 5 – манжета поршня, 6 – поршень, 7 – тяга, 8 – ось шарнира, 9 – клапан боевой, 10 – основание мушки, 11 – мушка, 12 – пружина движка, 13 – пружина клапана, 14 – шептало клапана, 15 – шептало спуска, 16 – пружина шептала, 17 – стебель клапана, 18 – рычаг спуска, 19 – кольцо уплотнительное, 20 – винт, 21 – хомут, 22 – пружина, 23 – пробка, 24 – щечка левая, 25 – щечка правая, 26 – вкладыш, 27 – винт, 28 – шайба, 29 – цилиндр, 30 – седло клапана, 31 – элемент запорный, 32 – втулка, 33 – скоба, 34 – винт, 35 – кольцо уплотнительное, 36 – винт, 37 – штифт, 38 – основание прицела, 39 – ось, 40 – прицельная планка, 41 – ригель прицела, 42 – целик, 43 – рычаг нагнетания, 44 – ригель, 45 – пружина, 46 – штифт, 47 – рукоятка рычага, 48 – винт, 49 – шайба, 50 – шарнир, 51 – шатун, 52 – ролик, 53 – ось, 54 – затылок, 55 – штифт, 56 – фиксатор, 57 – рычаг крышки, 58 – крышка, 59 – пружина, 60 – штифт, 61 – основание спуска, 62 – спусковой крючок, 63 – винт спускового крючка, 64 – винт, 65 – тяга крышки, 66 – винт, 67 – гайка, 68 – шайба, 69 – штифт, 70 – винт, 71 – винт, 72 – винт, 73 – гайка прицела, 74 – винт прицела, 75 – пружина ригеля прицела, 76 – гриб, 77 – прижим.

Спусковой механизм пистолета ИЖ-46 имеет возможность регулировки положения спускового крючка относительно задней опорной поверхности рукоятки, а также усилия спуска, величины хода спускового крючка (предварительного и окончательного) и запасного хода ("провала") спускового крючка. Схема спускового механизма пистолета показана на рис. 4.

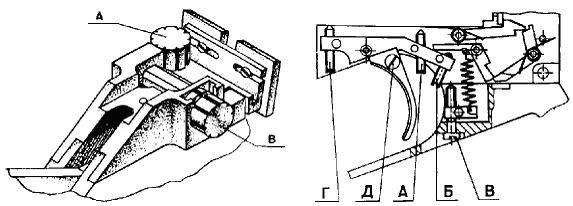

Рис. 4. Схема спускового механизма и прицельного приспособления пневматического пистолета ИЖ-46

Параметры спускового механизма регулируются вращением соответствующих винтов:

  • запасной ход спускового крючка - вращением винта А,

  • окончательный ход спускового крючка - вращением винта Б,

  • усилие спуска - вращением винта В,

  • предварительный ход спускового крючка - вращением винта Г.

Для регулировки положения спускового крючка необходимо:

Ослабить винт спускового крючка Д, переместить спусковой крючок по направляющим основания спуска в нужное положение и снова затянуть винт Д.

Пистолет ИЖ-46 имеет открытые прицельные приспособления: прицел и мушку. Прицел позволяет осуществлять оперативное внесение корректировок в результаты стрельбы, при этом корректировка стрельбы по вертикали осуществляется вращением винта прицела, а по горизонтали - вращением гайки прицела. Для удобства внесения корректировок винт и гайка прицела снабжены указателями направления перемещения целика: "Л-П" (влево-вправо) и "В-Н" (вверх-вниз). В комплект поставки также входят дополнительная прицельная планка и мушки разной ширины.

Прицельные приспособления пистолетов разных лет выпусков незначительно отличались друг от друга.

Особое внимание в конструкции пистолета уделено обеспечению безопасности при стрельбе. Помимо автоматической блокировки рычага нагнетания 15 в промежуточных положениях (что предохраняет стрелка от травм при случайном срыве руки), конструкция спускового механизма позволяет произвести выстрел только при полностью запертом канале ствола.

Для подготовки пистолета к стрельбе необходимо:

  1. Отвести рычаг нагнетания 15 в крайнее переднее положение. При этом происходит отход поршня 16 с манжетой в крайнее переднее положение; засасывание воздуха в компрессионный цилиндр; взведение клапанного и спускового механизмов и открывание казенной части ствола. Казенная часть ствола открывается за счет поворота крышки на 90 градусов.

  2. Вернуть рычаг нагнетания 15 в исходное положение. При возвращении рычага нагнетания 15 в исходное положение происходит возвращение поршня 16 с манжетой в первоначальное положение и сжатие воздуха в компрессионном цилиндре.

  3. Вставить пулю в канал ствола.

  4. Повернуть крышку в исходное положение до ее фиксации. При возвращении крышки в исходное положение происходит запирание ствола.

После выполнения этих операций пистолет готов к стрельбе. При нажиме на спусковой крючок происходит выстрел, и пуля выталкивается из канала ствола под давлением предварительно сжатого воздуха.

Конструкция спускового механизма и боевого клапана пистолета ИЖ-46 обеспечивает возможность проведения холостой тренировки. Подготовка пистолета к стрельбе осуществляется в том же порядке, за исключением установки пули в канал ствола. Тренировку с использованием стрелкового тренажера можно осуществлять и другим способом. Для этого необходимо повернуть крышку вверх на 90 градусов и вернуть ее в исходное положение. После этого при нажиме на спусковой крючок ясно слышен щелчок боевого клапана, имитирующий выстрел.

Неполная разборка пистолета производится в следующей последовательности:

  1. Отвернуть винты 17 и отделить рукоятку 18.

  2. Отвернуть винт 10 и снять основание мушки 9.

  3. Дослав движок в 4 в крайнее переднее положение, снять тягу 5.

  4. Снять шайбы 11, выбить оси 12 и отделить рычаг нагнетания 1.

  5. Отвернуть винт 7, снять хомут 6, извлечь из цилиндра пробку 8, вкладыш 13 и шарнир 14 с присоединенным к нему поршнем 16.

  6. Отвернуть винт 2, отделить тягу крышки 1 и снять со ствола движок 4 с пружиной 3.

Сборка пистолета производится в обратной последовательности. При сборке поршня с цилиндром необходимо слегка сжать через боковые окна в цилиндре переднюю часть манжеты.

Имеется модификация пистолета ИЖ-46 – пневматический пистолет ИЖ-46М, основным отличием которого является увеличенный объем компрессора. Увеличение объема компрессора позволило повысить начальную скорость пули на 12% (до 135 м/сек).

Пистолет ИЖ-46 (ИЖ-46М) обладает прекрасным дизайном и высокой кучностью стрельбы. Спортсмены сборной страны, выступая с пистолетами ИЖ-46 на международных соревнованиях, добивались высоких результатов и побеждали на чемпионатах мира и Европы. Как и все модели спортивного пневматического оружия, выпускаемые Ижевским механическим заводом, пистолет ИЖ-46 вполне конкурентоспособен и на западном рынке. Довольно низкая по западным меркам цена для целевого пистолета (например, компания KY IMPORTS INC. предлагает его по цене 249,99 долл.) в сочетании с хорошей кучностью делает его весьма привлекательным для использования ведущими стрелками если и не в качестве основного, то, несомненно, в качестве второго тренировочного пистолета.

Настройка спускового механизма спортивного пистолета ИЖ-46М

Давайте, чтобы не было разночтений, будем рассматривать только схему УСМ ИЖ-46 и обозначения только на ней. Сначала рассмотрим работу самого (взведенного) УСМ при нажатии на спусковой крючок.

При нажатии на спусковой крючок, при предварительном ходе спуска точка контакта рычагов УСМ показана синей стрелкой 1. Далее, когда винт в точке 2 коснется рычага, то начинается рабочий ход спуска, до срыва штока клапана с шептала. Из схемы видно, что длину общего хода спуска и длину предварительного хода можно регулировать винтом Г. При его закручивании длина хода спуска уменьшается вплоть до блокировки УСМ.

Длину рабочего хода УСМ регулирует винт Б. При его закручивании длина рабочего хода УСМ уменьшается (при отсутствии предварительного хода, т.е. он убран до нуля). Винт А регулирует длину хода спускового крючка после срабатывания УСМ. Винт В регулирует усилие срабатывания УСМ, на пневматическом пистолете оно должно составлять не менее 500 грамм. При закручивании этого винта усилие возрастает. Пружина (4), натяжение которой регулирует винт В и прижимает рычаг шептала к качалке, на которой закреплен спусковой крючок.

Т.е. из схемы понятно, что соотношение длин предварительного и рабочего хода спускового крючка выставляется винтами Г и Б. Это основные винты для регулировки спуска. При настройке спуска с предварительным ходом, завинчивание винта Б приводит, в отличие от спуска без предупреждения (см выше), к уменьшению предварительного хода и увеличению рабочего хода, при этом винт если винт Г неподвижен, то, соответственно, постоянен общий ход спуска. Вращением винта Г можно увеличить или уменьшить общий ход спуска, и, соответственно изменить соотношение рабочего хода и предупреждения. При нажатии на спуск, качалка начинает поворачиваться и в точке 1 давит на рычаг шептала, которое начинает поворот и величина зацепления его зубьев в точке (3) начинает уменьшаться (пока усилие на спусковом крючке меньше рабочего т.к. идет предварительный ход спуска). Далее, винт Б касается рычага шептала в точке (2), начинается рабочий ход спуска. Соотношение плеч рычагов меняется и усилие на спусковом крючке возрастает до рабочего хода спуска, его величина и выставляется винтом В. Рычаг шептала продолжает движение до выхода из зацепления его зубьев в точке (3). После выхода из зацепления зубьев первого шептала, освобождается второе шептало, удерживавшее шток откатного клапана пистолета. Происходит выстрел.

Пистолет "ИЖ-53М"

Стандартные пневматические пистолеты ИЖ-53М

Самый массовый в России пневматический пистолет для тренировочной и развлекательной стрельбы. Прост и надёжен в эксплуатации. Конструкция классическая пружинно-поршневая, взведение боевой пружины осуществляется поворотом ствола в вертикальной плоскости. Предохранительные механизмы обеспечивают безопасность в обращении с пистолетом: исключен удар стволом при случайном срыве руки во время взведения; происходит блокировка от выстрела при не полностью запертом стволе. Эргономичная пластмассовая рукоятка позволяет одинаково комфортно стрелять как с правой, так и с левой руки. Спусковой механизм с регулировкой длины рабочего хода спускового крючка. Прицел с микрометрической регулировкой по горизонтали и вертикали, с изменяемой длиной прицельной линии.

Калибр

Начальная скорость пули, м/с

Дульная энергия, Дж, не более

Усилие спуска, Н

Длина ствола, мм

Габаритные размеры, мм

Масса, кг

4,5 мм (.177)

110

3,0

5...15

215

407х175х50

1,2
