Ранее на сайте shooting-ua.com уже была статья о новом пистолете (альтернативы всем известному спортивному пистолету ИЖ-46М) ижевского завода МР-672 с статье "Доработка спортивного пневматического пистолета МР-672".

Продолжаем, итак 2003 год вошел в историю российского пневматического оружия как год «ижевского прорыва». Судите сами, удмуртскими оружейниками одновременно были представлены четыре (!) образца нового типа — предварительной накачки: однозарядный пистолет МР-672, однозарядная винтовка МР-572, магазинная винтовка МР-571К (все Ижмех) и магазинная винтовка БИ-7-5 (Ижмаш). Следует, правда, оговориться, что предварительная накачка является новой для нашей страны, так что прорыв получился вроде как в уже изведанное другими.

Модели МР-572 и МР-672 следующее поколение спортивного пистолета ИЖ-46М

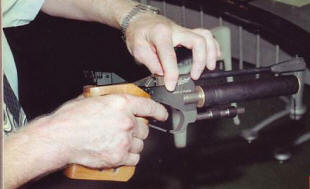

Положение элементов узла запирания ствола МР-672 при подготовке к выстрелу: 1 — исходное положение — подвижная муфта удерживает планку, прижимающую затвор к клапану и казенному срезу ствола.Положение элементов узла запирания ствола МР-672 при подготовке к выстрелу: 1 — исходное положение — подвижная муфта удерживает планку, прижимающую затвор к клапану и казенному срезу ствола.

К сожалению, календарь оружейных выставок сложился таким образом, что сначала новинки появились в Нюрнберге на IWA, где наших сограждан оказалось, мягко говоря, немного, однако информация от них быстро просочилась в заинтересованные круги, так что ближайшая по срокам к «Иве» ижевская выставка РОСТ-2003 ожидалась с большим нетерпением. Чего греха таить, было некоторое сожаление по поводу того, что первыми новые образцы увидели не мы, а наши вероятные друзья, но стоило вспомнить оптимистичную народную пословицу с глубоким философским смыслом «лучше поздно, чем никогда», и душевное равновесие быстро восстанавливалось. Ну а теперь о самом оружии... При первом взгляде на МР-672 сразу понимаешь, что у него есть прародитель, и весьма именитый — ИЖ-46, с которым наши спортсмены завоевывали медали высшего достоинства на соревнованиях мирового уровня.

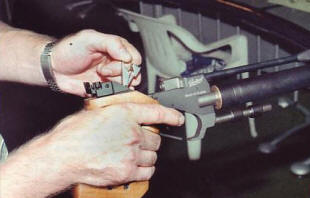

Положение элементов узла запирания ствола МР-672 при подготовке к выстрелу:  2 — прижимная планка освобождена, затвор отошел от ствола и клапана.Положение элементов узла запирания ствола МР-672 при подготовке к выстрелу: 2 — прижимная планка освобождена, затвор отошел от ствола и клапана.

От «сорок шестого» «шестьсот семьдесят второй» отличается тем, что боевой компрессор с рычагом заменен на баллон высокого давления емкостью 0,1 л. Поскольку баллон отделяется (для заправки, технического освидетельствования и т.п.), у него нет жесткой связи со стволом, консольно закрепленным в рамке. Сейчас такие вывешенные стволы стали характерным признаком высокоточного матчевого оружия.

Еще одним признаком матчевой пневматики является понижающий воздушный редуктор, который при постоянно уменьшающемся давлении в баллоне призван обеспечить стабильные параметры десятков, а то и сотен выстрелов. V МР-672 рабочее давление в баллоне (на которое рассчитан редуктор) составляет 200 атм. и понижение его до 70 атм. позволяет сделать около 200 выстрелов, не опасаясь снижения дульной скорости пули. Маркировка на баллоне «Р250 П375» означает, что баллон был рассчитан на 250 атм., а испытан при 375 атм.

Следующий элемент воздушного тракта — клапан, расположенный за редуктором и обеспечивающий подачу порции воздуха в ствол, у ИЖ-46 был, да и сейчас остается, так называемого «прямого» типа. Он быстро открывается, высвобождая сразу весь объем воздуха, находящегося в нем, но иногда может зависать при «прикипании» уплотнения. В МР-672 установлен «обратный» клапан, более надежный, хотя и с большим временем открывания.

Модели МР-572 и МР-672 следующее поколение спортивного пистолета ИЖ-46М
Модели МР-572 и МР-672 следующее поколение спортивного пистолета ИЖ-46М

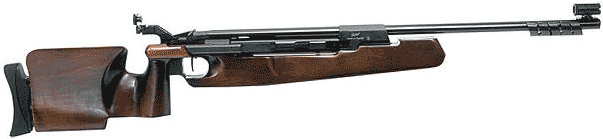

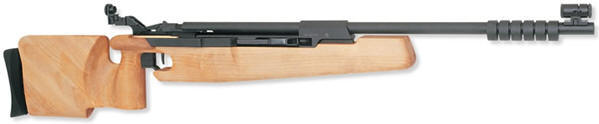

Компрессионная винтовка предварительной накачки МР-572. Компрессионная винтовка одноразовой накачки МР-532


Узел запирания у обоих пистолетов одинаковый: затвор в виде треугольной призмы с перепускным каналом прижимается одновременно к казенному срезу ствола и клапану специальной планкой, которая фиксируется подвижной муфтой, охватывающей ствол. Правда, в работе этих узлов при подготовке к выстрелу есть отличия. У ИЖ-46 при отводе рычага компрессора вниз-вперед муфта автоматически сдвигается вперед, освобождая прижимную планку, которая вместе с затвором, также автоматически, поворачивается вверх-назад с одновременным закрыванием клапана. У МР-672 муфту приходится сдвигать вручную и также вручную отводить назад прижимную планку с затвором. Автоматически только взводится ударник. Очевидно, что все эти ручные операции требуют определенных усилий, не идущих, однако, ни в какое сравнение с теми 7 кг, которые приходится прикладывать в цикле подготовки к выстрелу ИЖ-46.
Ударно-спусковой механизм нового пистолета аналогичен УСМ его предшественника: он позволяет регулировать усилие спуска, полную и рабочую длину хода спускового крючка, характер спуска (с предупреждением или без предупреждения). Кроме этого, в МР-672 обращает на себя внимание рычажок с правой стороны рамки и буквы F и Т рядом с ним.

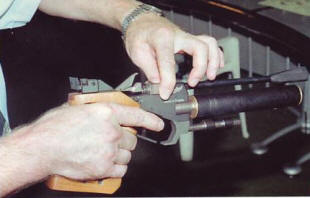

Положение элементов узла запирания ствола МР-672 при подготовке к выстрелу: 3 — прижимная планка отводится рукой в крайнее заднее положение.Положение элементов узла запирания ствола МР-672 при подготовке к выстрелу: 3 — прижимная планка отводится рукой в крайнее заднее положение.

F — это fire (огонь), т.е. боевая стрельба. Т — соответственно training (тренировка), т.е. отработка спуска без взаимодействия ударника с клапаном. В обоих режимах усилие спуска одинаковое. Перевод рычажка из положения F в положение Т осуществляется при взведенном ударнике.

Прицельные приспособления МР-672 состоят из открытой мушки, закрепленной в массивном надульнике и открытого прицела, регулируемого по двум осям.

Для подгонки пистолета под индивидуальные требования стрелка рукоятка имеет знакомый по «сорок шестому» подвижный «гриб» и балансировочные грузики, надетые на стержень, который вставлен в прилив рамки.

Вторую новинку Ижмеха — винтовку МР-572 — можно с полным правом считать дальнейшим логическим развитием семейства матчевого оружия, прародителем которого был ИЖ-46. От МР-532 она унаследовала ложу с регулируемым затылком приклада, затворную группу и прицельные приспособления, от МР-672 — ударноспусковой механизм с возможностью переключения режимов стрельбы, воздушное «хозяйство» (правда, емкость баллона увеличилась более чем вдвое, благо габариты винтовки позволили это сделать) и действия, выполняемые стрелком перед выстрелом. Небольшие изменения претерпел кожух ствола.

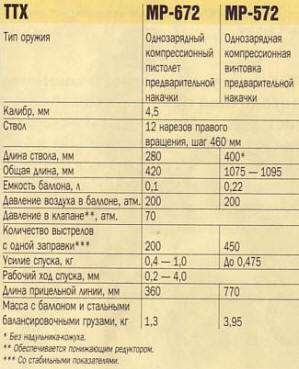

тактико-технические характеристики МР-672 и МР572..
Сейчас на винтовке устанавливается диоптрический прицел, но есть, как раньше говорили, «информация из компетентных источников», что будет возможность устанавливать оптический прицел, необходимый для стрельбы по движущимся мишеням. Обе 72-е модели, представленные на РОСТ-2003. обладали одной особенностью, которая не укрылась от бдительного ока любителей пневматики: на воздушных цилиндрах отсутствовали манометры. Конструкторы Ижмеха объясняли это «прототипностью» представленных образцов и заверили, что манометры будут обязательно, указывая в доказательство на баллон для МР-571К.

Статьи, написанные сразу или почти сразу после представления любого нового оружия, обладают одним общим недостатком, устранить который может только остающаяся уделом фантастов машина времени: все прогнозы относительно будущей судьбы образца винтовки, пистолета, автомата и т.д. носят вероятностный характер. И пусть процент этой вероятности зависит от того, что лежит в основе оценок: одни журналистские эмоции, эмоции пополам с оценками экспертов или только оценки экспертов, принципиально ситуация не меняется. Не причисляя себя к экспертам, хочу только пожелать, чтобы у «семьдесят вторых» спортивная судьба сложилась не хуже, чем у основателя семейства ИЖ-46. По-моему, для этого предпосылки есть, хотя может быть это журналистские эмоции?

УСМ пистолета МР-672, как и сам пистолет существует в двух версиях, оба варианта показаны на схемах.

Вариант первый, с измененным расположением пружины и винта регулировки усилия спуска

Настройка спускового механизма (УСМ) пистолета МР-672

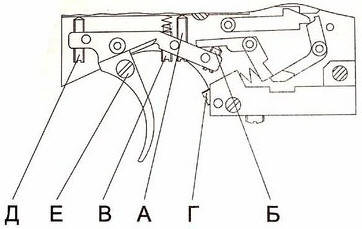

Для сравнения привожу схему УСМ пистолета ИЖ-46

Настройка спускового механизма (УСМ) пистолета МР-672

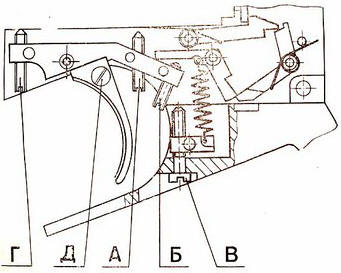

Вариант второй, как на моем пистолете и почти аналогичный УСМ пистолета Иж-46.
Дальнейшее описание привязано по обозначениям к этой схеме. И не совпадает с обозначениями точек настройки на схеме УСМ ИЖ-46. (см картинку ниже).

В принципе в самой доводке ничего сложного нет и процедура стандартная для отечественного спортивного оружия. Это выведение на одну плоскость и шлифовка граней зубьев шептала. Место доводки показано зеленой стрелкой. Без доводки, по крайней мере на моем экземпляре пистолета, было можно работать только с очень коротким, сухим спуском, без предупреждения, что не есть хорошо, хотя все это на любителя. При других настройках УСМ (в варианте из коробки) работал рывками и "со страшным скрипом". Для доводки и шлифовки зубьев применялся алмазный оселок и струбцинка, в которую они зажимались. Для этого нужна полная разборка механизма, и, я думаю, что такие подробности уже не для этого форума. УСМ моей версии МР-672 почти идентичен механизму пистолета ИЖ-46 и отличается дополнительной регулировкой усилия предварительного хода спуска.
Т.к. часто дадают вопросы по поводу регулировки УСМ пистолета ИЖ-46, то остановлюсь чуть подробней на работе самого УСМ, из которой будет понятно как он настраивается.. Рассмотрим случай с предварительным ходом спускового крючка.
Пистолет взведен.

При нажатии на спусковой крючок, при предварительном ходе спуска точка контакта рычагов УСМ показана синей стрелкой 1. Далее, когда винт в точке 2 коснется рычага, то начинвется рабочий ход спуска, до срыва ударника с шептала. Из схемы видно, что длину общего хода спуска и длину предварительного хода можно регулировать винтом Д. При его закручивании длина хода спуска уменьшается вплоть до блокировки УСМ. Длину рабочего хода УСМ регулирует винт Б. При его закручивании длина рабочего хода УСМ уменьшается. Винт В регулирует усилие предварительного хода спуска, при закручивании усилие возрастает.(На Иж-46 этого винта нет) Винт А регулирует длину хода спускового крючка после срабатывания УСМ. Винт Г регулирует усилие срабатывания УСМ, на пневматическом пистолете оно должно составлять не менее 500 грамм. При закручивании этого винта усилие возрастает. Т.е. из схемы понятно, что соотношение длин предварительного и рабочего хода спускового крючка выставляется винтами Д и Б. Это основные винты для регулировки спуска.

Настройка спускового механизма спортивного пистолета ИЖ-46М

При нажатии на спусковой крючок, при предварительном ходе спуска точка контакта рычагов УСМ показана синей стрелкой 1. Далее, когда винт в точке 2 коснется рычага, то начинается рабочий ход спуска, до срыва штока клапана с шептала. Из схемы видно, что длину общего хода спуска и длину предварительного хода можно регулировать винтом Г. При его закручивании длина хода спуска уменьшается вплоть до блокировки УСМ.

Настройка спускового механизма спортивного пистолета ИЖ-46МДлину рабочего хода УСМ регулирует винт Б. При его закручивании длина рабочего хода УСМ уменьшается (при отсутствии предварительного хода, т.е. он убран до нуля). Винт А регулирует длину хода спускового крючка после срабатывания УСМ. Винт В регулирует усилие срабатывания УСМ, на пневматическом пистолете оно должно составлять не менее 500 грамм. При закручивании этого винта усилие возрастает. Пружина (4), натяжение которой регулирует винт В и прижимает рычаг шептала к качалке, на которой закреплен спусковой крючок.

Т.е. из схемы понятно, что соотношение длин предварительного и рабочего хода спускового крючка выставляется винтами Г и Б. Это основные винты для регулировки спуска. При настройке спуска с предварительным ходом, завинчивание винта Б приводит, в отличие от спуска без предупреждения (см выше), к уменьшению предварительного хода и увеличению рабочего хода, при этом винт если винт Г неподвижен, то, соответственно, постоянен общий ход спуска. Вращением винта Г можно увеличить или уменьшить общий ход спуска, и, соответственно изменить соотношение рабочего хода и предупреждения. При нажатии на спуск, качалка начинает поворачиваться и в точке 1 давит на рычаг шептала, которое начинает поворот и величина зацепления его зубьев в точке (3) начинает уменьшаться (пока усилие на спусковом крючке меньше рабочего т.к. идет предварительный ход спуска). Далее, винт Б касается рычага шептала в точке (2), начинается рабочий ход спуска. Соотношение плеч рычагов меняется и усилие на спусковом крючке возрастает до рабочего хода спуска, его величина и выставляется винтом В. Рычаг шептала продолжает движение до выхода из зацепления его зубьев в точке (3). После выхода из зацепления зубьев первого шептала, освобождается второе шептало, удерживавшее шток откатного клапана пистолета. Происходит выстрел.

Автор: Владимир Лопатин.
Фото: Александр Кулешов, Владимир Лопатин, Вениамин Ольшанский.
