Описание крупнокалиберных пистолетов-пулеметов

Описание крупнокалиберных пистолетов-пулеметов

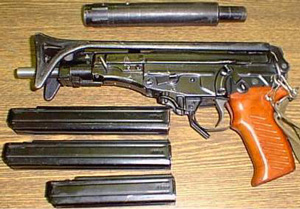

Пистолет-пулемет ОЦ-02 "Кипарис"

Каталог оружия. Статьи об оружии на www.shooting-ua.com"Кипарис" является личным оружием нападения и защиты, предназначен для поражения целей одиночным и автоматическим огнем в условиях, требующих бесшумной и беспламенной стрельбы. Состоит на вооружении органов внутренних дел и частей внутренних войск МВД России.

За основу пистолета-пулемета "Кипарис" был взят чешский "Скорпион". Конструкция была существенно доработана. "Кипарис" создали под штатный патрон 9х18 мм по традиционной схеме - с расположением магазина впереди спусковой скобы. Автоматика основана на отдаче свободного затвора. Ствол (ресурс - 6000 выстрелов) с затворной коробкой шарнирно соединен с корпусом ударно-спускового механизма и при разборке откидывается вниз, открывая затвор.

Автоматика пистолета-пулемета работает за счет использования отдачи свободного затвора. Его курковый ударно-спусковой механизм обеспечивает ведение как одиночного, так и автоматического огня. Питание патронами осуществляется из коробчатого магазина, расположенного впереди спусковой скобы. Для повышения устойчивости при стрельбе используется откидной приклад, который в походном положении накладывается на ствольную коробку сверху. Прицел открытого типа обеспечивает прицельную стрельбу на дальности до 75 м. Пистолет-пулемет имеет неавтоматический предохранитель блокирующий с пусковой механизм и затвор. Для стрельбы применяются 9-мм патроны ПМ. На ствол пистолета-пулемета может монтироваться глушитель.

Магазины аналогичны "Клину", их емкость -10, 20 и 30 патронов. При стрельбе с упора без приклада на дальность 25 м пули одной очереди укладываются в круг радиусом 67 мм, а большая часть попаданий - 28 мм. По удобству обращения и точности стрельбы "Кипарис" превосходит "Клин". Но "Кипарис" имеет много фрезерованных деталей, поэтому его производство обходится дороже, чем "штампованного" "Клина". Это и явилось одной из причин принятия на вооружение именно "Клина". Как и положено русскому оружию, "Клин" и "Кипарис" надежны, просты в разборке и чистке. Высота с магазином на 20 патронов -172 мм, на 30 патронов - 226 мм.

Тактико-технические характеристики:

Калибр, мм

9 ПМ

Длина с прикладом, мм

590

Длина без приклада, мм

318

Емкость магазина, патронов

10, 20, 30

Вид огня

о/н

Темп стрельбы, выстр/мин

600 - 900

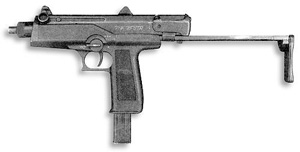

9-мм пистолет-пулемет АЕК 919К предназначен для подавления и поражения живой силы противника на дальностях до 100 м.

Обозначение изделия: "АЕК 919К".

Область применения: Вооружение специальных подразделений, выполняющих боевые задачи и обеспечивающих поражение и подавление живой силы.

Пистолет-пулемет представляет собой автоматическое оружие, в котором запирание канала ствола, производство выстрела, извлечение из патронника и отражение стреляной гильзы, подача патрона из магазина и досылание патрона в патронник осуществляются автоматически.

Работа автоматики основана на использовании энергии пороховых газов, воздействующих через дно гильзы на затвор, не имеющий связи со стволом (принцип отдачи свободного затвора). Затвор по инерции движется в откат, сжимая пружину, извлекает из патронника гильзу, которая удаляется с помощью отражателя. В накате затвор захватывает очередной патрон из магазина, досылает его в патронник и запирает канал ствола своей массой.

Разбитие капсюля производится бойком, выполненным на затворе.

Спусковой механизм позволяет вести стрельбу в режиме автоматического и одиночного огня.

Для ведения автоматического огня необходимо установить переводчик в положение "•••".

В этом случае стрельба будет продолжаться до тех пор, пока будет нажат спусковой крючок или до израсходования патронов в магазине.

Для ведения одиночного огня необходимо установить переводчик в положение "•". В этом случае при нажатии на спусковой крючок происходит только один выстрел. Для производства следующего выстрела необходимо отпустить и снова нажать на спусковой крючок.

Общее устройство и работа частей пистолета-пулемета

Коробка спусковая служит для соединения всех частей и механизмов пистолета-пулемета.

Рукоятка перезаряжания служит для взведения затвора, а также является предохранителем от случайного выстрела.

Коробка ствольная служит для размещения в ней частей и механизмов, обеспечивающих работу пистолета-пулемета.

Подвижные части предназначены для подачи патрона, запирания канала ствола, производства выстрела, отражения гильзы и состоят из затвора, выбрасывателя, пружины выбрасывателя, стержня направляющего с возвратно-боевой пружиной и стержневого отражателя.

Ствол служит для направления полета пули внутри имеет канал с четырьмя полигональными нарезами и патронник, выполненный с двумя канавками для облегчения досылания патрона.

Магазин служит для размещения патронов и подачи их в ствольную коробку на линию досылания.

Втулка служит для крепления ствола и коробки ствольной с коробкой спусковой. На торце втулки выполнены зубья, которые предохраняют втулку от самопроизвольного отворачивания во время стрельбы.

Прибор малошумной стрельбы (ПМС) служит для снижения уровня звука стрельбы.

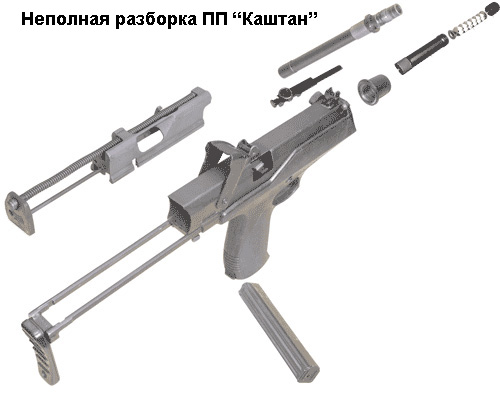

Неполная разборка пистолета-пулемета

Разборка пистолета-пулемета может быть неполная и полная:

— неполная – для чистки, смазки и осмотра пистолета-пулемета;

— полная – для чистки при сильном загрязнении пистолета-пулемета, после нахождения его под дождем пли в снегу и при ремонте.

Излишне частая разборка пистолета-пулемета вредна, так как ускоряет износ частей и механизмов.

Разборку и сборку пистолета-пулемета производят на столе или чистой подстилке; части и механизмы укладывают в порядке разборки, обращаются с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

Обучение разборке и сборке на боевых пистолетах-пулеметах допускается с соблюдением особой осторожности в обращении с частями и механизмами.

Порядок неполной разборки пистолета-пулемета

1.Удерживать оружие в безопасном направлении;

2.Удерживая пистолет-пулемет за рукоятку, нажать на защелку магазина и извлечь магазин из рукоятки спусковой коробки.

3.Перед разборкой пистолета-пулемета необходимо убедиться в отсутствии патрона в патроннике, для чего выключить предохранитель, отвести с помощью рукоятки перезаряжания затвор назад на 20-30 см, осмотреть патронник. При наличии патрона в патроннике, удерживая затвор за рукоятку перезаряжания в отведенном положении, удалить патрон из патронника путем встряхивания пистолета-пулемета или подцепив за закраину гильзы отверткой из принадлежности

4.Выдвинуть приклад из ствольной коробки до упора;

5.Плечевой упор приклада повернуть на 180° вниз.

6.Удерживая за тяги приклала и одновременно нажимая на кнопку возвратного механизма, повернуть затыльник вверх и извлечь подвижные части из ствольной коробки;

7.Отжать фиксатор назад и отвернуть втулку резьбовую;

8.Отделить ствол;

9.Удерживая за рукоятку спусковую коробку, правой рукой движением назад отделить ствольную коробку;

10. Вывести рукоятку перезаряжания из паза ствольной коробки.

Порядок сборки пистолета-пулемета после неполной разборки

1.Ввести рукоятку перезаряжания в паз ствольной коробки так, чтобы заглушка рукоятки перезаряжания встала заподлицо и без перекоса с передней стенкой муфты ствольной коробки;

2.Вставить ствольную коробку в спусковую коробку так, чтобы резьбовая часть муфты вошла в отверстие в передней стенке спусковой коробки, а отгиб кронштейна в паз на заднем торце спусковой коробки;

3.Вставить ствол до упора в посадочное отверстие ствольной коробки, сориентировав его по лыске на бурте ствола и муфте ствольной коробки;

4.Навинтить до упора на ствольную коробку резьбовую втулку, отжав при этом фиксатор;

5.Удерживая пистолет-пулемет за рукоятку и нажимая на спусковой крючок, ввести подвижные части и, утапливая кнопку возвратного механизма, повернуть затыльник так, чтобы кнопка возвратного механизма вошла в отверстие затыльника;

6.Сжимая пальцами защелки приклада, задвинуть приклад в ствольную коробку до упора;

7.Удерживая за рукоятку пистолет-пулемет, ввести магазин в окно спусковой рукоятки так, чтобы защелка заскочила за опорный выступ магазина.

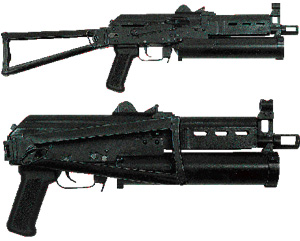

Пистолет-пулемет "Бизон" разработан конструкторской групой завода "Ижмаш", которую возглавляет В. М. Калашников - сын известного конструктора автомата АК. В "Бизоне" используется принцип инерционного запирания и курковый ударный механизм (что потенциально увеличивает кучность оружия) и имеется ряд необычных особенностей. Американский профессионал высшего класса в сфере оружейной журналистики П. Д. Кокалис писал: "Самое первое, бросающееся в глаза - это то, что кажется гранатометом, установленным под укороченным АК". Действительно, "Бизон" имеет только 60-процентную взаимозаменяемость с автоматами серии АК 101 . Это удешевляет производство. Он разработан под стандартный патрон к пистолету Макарова калибра 9х18 мм, а также под новый высокоимпульсный патрон того же калибра. А то, что делает схожим "Бизон" с гранатометом - это уникальный магазин шнекового типа на 64 патрона (число кратное 16, т.к. патроны к ПМ хранятся в пачках по 16 штук). Магазин "Бизона" напоминает магазин "Калико" американской конструкции. Патроны в нем ориентированы пулями вперед и не могут быть снаряжены неправильно. "Бизон" очень легкое и компактное оружие. Со сложенным прикладом длина оружия - всего 425 мм. С откинутым прикладом общая длина возрастает до 660 мм. Ствол "Бизона" имеет 4 нареза правого направления с шагом 240 мм. Дульное устройство с большими прямоугольными окнами с каждой стороны, расположенными выше центра. Оно малоэффективно как пламегаситель, но в определенной мере уменьшает подброс дульной части.

Его основное назначение - защита дульной части и магазина от повреждений. Целик имеет две прямоугольные прорези для стрельбы на 50 и 100 метров. Мушка заимствована со снайперской винтовки СВД. Она имеет цилиндрическую форму, на нижнем конце - резьба, ее можно вращать специальным инструментом для регулировки по вертикали. Одна из наиболее интересных конструктивных особенностей "Бизона" - неполный откат затвора. Когда из этого оружия стреляют стандартным патроном Макарова, то затвор не доходит до затыльника ствольной коробки. С этими патронами темп стрельбы составляет 700 выстрелов в минуту. Высокоимпульсный патрон Макарова разгоняет затвор до удара в затыльник ствольной коробки. В результате темп стрельбы доходит до 650-680 выстрелов в минуту. Специалистами отмечается легкость и компактность "Бизона", отличная прикладистость, малый импульс отдачи, темп стрельбы, позволяющий контролировать длину очереди, вполне приемлемую кучность и отличную вероятность попадания. Большая часть унифицированных с АК деталей обеспечивает "Бизону" в производстве высокую экономичность. Первые его образцы появились в подразделениях, выполняющих специальные задачи.

Тактико-технические характеристики:

Калибр, мм

9 ПМ или 9 ПМ высокоимпульсный

Длина с прикладом, мм

600

Длина без приклада, мм

425

Масса без патронов, кг

2,47

Масса с патронами, кг

7

Емкость магазина, патронов

64

Вид огня

о/н

Темп стрельбы, выстр/мин

700 или 650-680

Опытный образец был создан Евгением Драгуновым еще в начале 70-х гг., что отразилось в названии (КЕДР — Конструкция Евгения Драгунова). В 1994 г. пистолет-пулемет принят на вооружение министерства внутренних дел.

Оружие разработано под патрон 9x18 ПМ. Автоматика работает за счет использования энергии отдачи свободного затвора. Ствольная коробка прямоугольной формы, штампованная. Ствол длиной 120 мм жестко крепится в ствольной коробке, к которой присоединены пистолетная рукоятка, приемник магазина и откидной приклад.

Особенностью пистолета-пулемета является модульная конструкция узлов (деталей), предусматривающая его неполную разборку без применения инструментов: магазин, крышка ствольной коробки, возвратная пружина с направляющей, затвор, ударно-спусковой механизм и предохранитель- переводчик.

Ударный механизм куркового типа. Расположение оси курка, цапф упора боевой пружины и упора для направляющей боевой пружины на курке подобраны таким образом, что в конце взведения курка усилие боевой пружины создает момент, вызывающий отжим курка от затвора. За счет этого между затвором и курком создается гарантированный зазор, исключающий потерю трения на большей части цикла работ.

Переводчик-предохранитель блокирует спусковой крючок и выдвигает останов затвора в паз на нижней плоскости затвора, предотвращая тем самым перезаряжание при включенном предохранителе. Флажок переводчика-предохранителя в этом положении частично выходит в отверстие под указательный палец, образуемое спусковой скобой, что позволяет в темноте на ощупь определить готовность оружия к стрельбе. При среднем положении переводчика обеспечивается одиночная стрельба, в крайнем верхнем — автоматическая.

После израсходования всех патронов подаватель магазина поднимает останов, который фиксирует затвор в заднем положении. Использован комбинированный целик, автоматически переключающийся при переводе приклада из походного положения в боевое и обратно. При откинутом прикладе поднимается щиток целика с диоптром, при сложенном — щиток с прорезью. Этим обеспечивается удобство прицеливания как при стрельбе с вытянутой руки, так и с упором приклада в плечо.

Прицельные приспособления открытого типа. Мушка крепится на стволе у передней стенки ствольной коробки, целик смонтирован сверху узла крепления откидного приклада.

Оружие отличает хорошая кучность как при одиночной, так и при автоматической стрельбе. На дистанции 25 м в круг радиусом 5 мм вмещается 100% попаданий при одиночной стрельбе и 50% — при стрельбе короткими очередями, что обеспечивает гарантированное поражение цели первым выстрелом (или первой очередью) на дистанции ближнего боя. Несмотря на сравнительно высокий темп стрельбы (до 1004 выстрелов в минуту) из него обеспечивается стрельба короткими очередями по 3-4 выстрела.

На оружие могут монтироваться глушитель и лазерный целеуказатель.

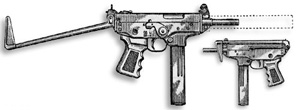

У пистолета-пулемета "Кедр-2" магазин размещен в пистолетной рукоятке по типу "Узи", при стрельбе он управляется одной рукой, а для устойчивости предусмотрен тормоз-компенсатор.

Тактико-технические характеристики:

Калибр, мм

9

Масса без патронов, кг

1,4

Длина со сложенным прикладом, мм

300

Длина ствола, мм

120

Темп стрельбы, выстр/мин

1004

Емкость магазина, патронов

20, 30

Прицельная дальность, м

25

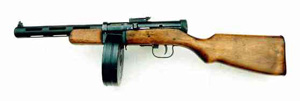

ППД-34 является первым пистолетом-пулеметом, принятым на вооружение Красной Армии. В отличие от предшествовавших ему опытных образцов различных систем он сконструирован под несколько модифицированный 7,62-мм патрон от автоматического пистолета системы Маузера. В пользу выбора этого патрона говорило то, что он использовался и в принятом на вооружение Красной Армии пистолете ТТ. Таким образом упрощалось снабжение войск боеприпасами, а производство стволов как пистолетов, так и пистолетов-пулеметов можно было осуществлять на одном и том же технологическом оборудовании. Пистолет-пулемет ППД-34 относительно прост по конструкции. Его действие основано на использовании энергии отдачи свободного затвора при неподвижном стволе. Давление пороховых газов на дно гильзы сообщает затвору энергию, необходимую для извлечения стреляной гильзы из патронника, выхода затвора в крайнее заднее положение и для сжатия возвратно-боевой пружины. Движение затвора в переднее положение, извлечение патрона из магазина и ввод его в патронник осуществляется действием возвратно-боевой пружины. Спусковой механизм пистолета-пулемета обеспечивает ведение огня одиночными выстрелами и очередями. Для переключения режима огня в спусковом механизме имеется соответствующий переводчик. Пистолет-пулемет имеет ударный механизм ударникового типа.

Питание патронами во время стрельбы производится из отъемного двухрядного секторного магазина емкостью 25 патронов, который при стрельбе мог использоваться в качестве рукоятки. Прицельные приспособления, состоящие из прицельной планки с хомутиком и мушки, рассчитаны на ведение огня дальностью от 50 до 500 м. Пистолет-пулемет не имел предохранителя в виде отдельной детали, однако благодаря оригинальным конструктивным решениям случайные выстрелы были исключены. ППД-34 был принят на вооружение в 1935 году и выпускался небольшими сериями. По результатам его использования в частях Красной Армии он в 1938 году прошел модернизацию, в ходе которой было улучшено крепление магазина и внесены некоторые изменения в технологию производства. Модернизированная модель имела обозначение ППД-34/38. Пренебрежительное отношение генералов почти всех армий мира (кроме Австрии и Финляндии) к пистолету-пулемету как к виду оружия проявилось и в Красной Армии. В феврале 1939 года наркомат обороны предложил руководству страны прекратить производство пистолетов-пулеметов ППД-34 и изъять их из войск. Это предложение военные мотивировали тем, что, по их мнению, пистолет-пулемет был оружием мало эффективным и мог иметь лишь ограниченное применение. В результате пистолеты-пулеметы были сданы на склады, однако их производство было сохранено для удовлетворения потребностей пограничных войск НКВД. Отношение к пистолетам-пулеметам резко изменилось во время советско-финской войны 1939-1940 гг. Под впечатлением действий финских автоматчиков, вооруженных пистолетами-пулеметами "Суоми", командование Красной Армии не только задействовало все хранившиеся на складах ППД-34 и изготовленные еще в 20-х годах автоматы Федорова, но и организовало доставку самолетами на фронт пистолетов-пулеметов, имевшихся у пограничников. Производство же пистолетов-пулеметов было переведено на трехсменную работу с полным использованием всего оборудования.

В начале 1940 года была проведена очередная модернизация пистолета-пулемета ППД-34, заключавшаяся в приспособлении его для использования дисковых магазинов по типу финского пистолета-пулемета "Суоми". Модернизация проводилась по личному указанию Сталина вопреки тому, что диски хотя и вмещают почти в три раза больше патронов, громоздки и неудобны в использовании и очень дороги и трудоемки в производстве. Разработанный в срочном порядке дисковый магазин вмещал 71 патрон (на два патрона больше, чем для пистолета-пулемета "Суоми") и был снабжен механизмом подачи патронов, работавшим от специальной предварительно поджатой пружины. До начала выпуска модернизированных пистолетов-пулеметов некоторое время выпускались дисковые магазины со специальной горловиной, позволявшей использовать их во всех ранее произведенных пистолетах-пулеметах. Для модернизированного пистолета-пулемета, получившего название "7,62-мм пистолет-пулемет системы Дегтярева обр. 1940 г. (ППД-40)" дисковые магазины выпускались без горловины, так как он был снабжен приемником, состоящим из переднего и заднего упоров, служащих для крепления магазина. Передний упор магазина навинчивался на затворную коробку и скреплялся штифтом, а задний упор прикреплялся к затворной коробке заклепками. В пазу передней части заднего упора имелась подпружиненная защелка, обеспечивавшая фиксацию магазина. Также как и предыдущая модель, ППД-40 имел открытый прицел секторного типа, обеспечивавший прицельную стрельбу на дальность до 500 м, однако из-за низкой кучности автоматического огня и сравнительно малой мощности пистолетного патрона наиболее эффективной была стрельба одиночными выстрелами на дальность до 300 м и стрельба очередями на дальность до 200 м. Модернизированный пистолет-пулемет ППД-40 был запущен в производство в феврале 1940 года и выпускался вплоть до замены его в производстве пистолетом-пулеметом ППШ-41. В 1940 году было выпущено 81,1 тыс. ППД-40, еще 5,9 тыс. штук было изготовлено в 1941 году.

Тактико-технические характеристики:

Калибр, мм

7,62

Применяемый патрон

7,62х25 ТТ

Вес с патронами, кг

4,5

Вес без патронов, кг

3,63

Длина, мм

777

Длина ствола, мм

273

Емкость магазина, патронов

25 (71)

Темп стрельбы, выстр/мин

800

Прицельная дальность стрельбы, м

500

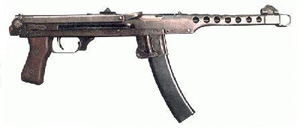

На полигонных испытаниях, проводившихся с 26 апреля по 12 мая 1942 г., А.И. Судаев впервые предоставил свой пистолет-пулемет. В целом он выдержал испытания, но комиссия предложила конструктору доработать ряд узлов, потребовала устранения срыва затвора с боевого взвода при падениях, усиления крепления отражателя и упрочения предохранителя, уменьшения размеров кожуха, изменения формы приклада и ряда мелких переделок, улучшающих технологию изготовления отдельных деталей.

Заключительные полигонные испытания пистолетов-пулеметов состоялись 9-13 июля 1942 г. Комиссия признала пистолет-пулемет конструкции А.И. Судаева лучшим из всех образцов, представленных на конкурс, отметила также, что он по технологическим и боевым качествам значительно превосходит пистолет-пулемет системы Г.С. Шпагина обр. 1941 г. (ППШ-41). Было признано необходимым срочно поставить пистолет-пулемет А.И. Судаева на серийное производство с целью отработки технологического процесса.

Автоматика пистолета-пулемета системы А.И. Судаева 1942 г. основана на принципе отдачи свободного затвора. Длина затвора 160 мм, диаметр 29 мм, форма цилиндрическая, масса 570 г. В левой верхней части затвора с тыльной части на глубину 95 мм просверлено отверстие диаметром 9,5 мм для возвратно-боевой пружины с направляющим стержнем.

Рукоятка затвора расположена справа. Ударно-спусковой механизм рассчитан для ведения стрельбы очередями. Отражение стреляной гильзы осуществляется отражателем, жестко закрепленным в ствольной коробке. Спусковая коробка отделяется от ствольной коробки, откидывается назад. Предохранитель запирает затвор в переднем и заднем положениях.

Рукоятка предохранителя выведена дохранителя круглая, с зубчатой поверхностью, в центре головки сквозное отверстие диаметром 5 мм. Рукоятка размещена справа у передней части спусковой скобы, но в некоторых экземплярах она расположена в специальном вырезе в передней части спусковой скобы.

Длина рукоятки предохранителя 28 мм, диаметр головки 13 мм. Кожух соединен со ствольной коробкой заклепкой и сваркой. Диаметр кожуха за патронником 33,5 мм, у дульного среза - 25,5 мм. Отверстий в кожухе для циркуляции воздуха 19, диаметр отверстий 11 мм. Нижняя часть кожуха шириной 20-13 мм открыта на всю длину кожуха.

Ствол снабжен дульным тормозом-компенсатором. Прицел перекидной на две дистанции. Мушка с предохранителем. Приклад металлический, складной, складывается на ствольную коробку. Длина приклада 245 мм. Магазин рожкового типа, отъемный, примыкается к горловине снизу. Щечки рукоятки управления огнем деревянные. В изготовлении деталей пистолета-пулемета широко применялись штамповка, сварка, клепка.

В пистолете-пулемете 1943 г. нет отражателя, жестко закрепленного в ствольной коробке. Его функцию выполняет передняя часть направляющего стержня возвратно-боевой пружины. Возвратно-боевая пружина с направляющим стержнем размещается в пазе, имеющимся в левой нижней части остова затвора.

Для упрочения крепления возвратно-боевой пружины с направляющим стержнем А.И. Судаев разработал оригинальную деталь - упор возвратно-боевой пружины. Она имеет форму цилиндра длиной 28 мм и диаметром 12 мм с отверстием на одном конце для надевания на направляющий стержень, другой его конец при сборке вставляется в сквозное поперечное отверстие, имеющееся в остове затвора в 58 мм от его торца. Сокращена длина ствола, снижена масса затвора до 550 г.

Изменена и улучшена форма рукоятки и головки рукоятки предохранителя. Длина рукоятки 34 мм, диаметр 23 мм. Рукоятка расположена справа от передней части спусковой скобы. Улучшено крепление откидного приклада. Головка защелки приклада вынесена над ствольной коробкой в задней ее части. Уменьшена длина приклада до 230 мм. В кожухе для циркуляции воздуха есть 20 круглых отверстий диаметром 14 мм. Ствольная коробка и кожух составляют одно целое. Ударно-спусковой механизм, как и в образце 1942 г., позволяет ведение только автоматического огня (очередями).

Пистолет-пулемет Судаева обр. 1943 г. получил самое широкое применение на фронте в десантных и танковых войсках. Он стал незаменимым оружием разведчиков, лыжников, партизан. Небольшие размеры ППС делали его очень удобным и маневренным при ведении боя в траншеях, в густом лесу, в зданиях. Что же касается отсутствия переводчика на одиночный огонь, то советские воины на практике быстро убедились, что, натренировавшись, из ППС можно вести огонь малыми очередями (5-6 выстрелов) и даже стрелять одиночными выстрелами, освобождая спусковой крючок тотчас после нажатия на него.

Пистолет-пулемет системы Судаева обр. 1943 г. по многим параметрам превосходил иностранные образцы этого вида оружия, применявшиеся в период второй мировой войны. В частности, пистолет-пулемет МР-40, воспетый гитлеровцами и состоявший на вооружении немецко-фашистских войск с 1940 г. как основной образец, значительно уступал пистолету-пулемету А.И. Судаева по многим показателям.

МР-40 имел ненадежный предохранитель, часто являвшийся причиной несчастных случаев. Малейшее отклонение от цилиндричности гильзы патрона, что в условиях производства военного времени случалось нередко, вызывало отказы во время стрельбы. Магазин МР-40 был очень чувствителен к загрязнению. Из-за отсутствия кожуха на стволе МР-40 солдаты нередко получали ожоги, поэтому часто стрелять приходилось в перчатках.

МР-40 имел малую начальную скорость пули. В связи с этим при стрельбе на 200 м требовалось превышение точки прицеливания над целью на 0,5 м, что затрудняло поражение цели. Из-за низкого темпа стрельбы из МР-40 огонь дальше, чем на 125-130 м, не был эффективным, а что касается массы оружия, его технологичности и экономичности, то ППС-43 выгодно отличался от МР-40.

ППС-43 был значительно легче пистолетов-пулеметов Дегтярева (ППД-40) и Шпагина (ППШ-41) как в варианте с дисковым, так и с секторным магазином (см. таблицу). Обладая отличными боевыми качествами, ППС характеризовался высокой технологичностью с широким применением методов штамповки и сварки, что гарантировало простоту изготовления и быстрое освоение его производства даже на небольших заводах, оснащенных прессовым оборудованием не более 50 тонн.

ППС был также очень экономичен в производстве. Так если на изготовление одного ППШ расходовалось 13,9 кг металла и 7,3 станко-часа, то для ППС требовалось 6,2 кг металла и 2,7 станко-часа, т.е. на пистолет-пулемет Судаева затрачивалось более, чем в два раза меньше металла и в три раза меньше станко-часов, чем на пистолет-пулемет Шпагина. В условиях Великой Отечественной войны все перечисленные преимущества ППС перед другими образцами имели исключительно важное значение.

Широкое и успешное боевое применение пистолетов - пулемётов во время советско - финской войны показало, что это такое оружие, которое в дальнейшем, в случае войны, потребуется в больших количествах, чем любое другое. В связи с этим возникла задача сделать его ещё более дешевым, простым и портативным.

В этой связи перед конструкторами была поставлена задача создания новой конструкции пистолета - пулемёта. При этом задача ставилась так, чтобы детали его почти не требовали механической обработки, и в целом новый образец должен быть настолько простым, чтобы при необходимости его производство могли освоить на любом машиностроительном заводе.

Эту задачу блестяще решил ученик В. А. Дегтярёва - талантливый изобретатель и конструктор Г. С. Шпагин, который в начале 1940 года приступил к разработке пистолета - пулемёта, а в августе изготовил опытный образец и представил его на заводские испытания.

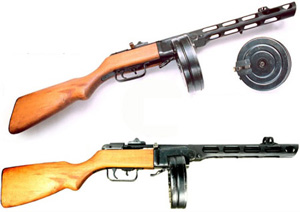

ППШ-41 (Пистолет-пулемет конструкции Шпагина) был создан в 1941 году и тогда же принят на вооружение РККА. ППШ-41 представлял собой простое и дешевое в производстве оружие военного времени, и выпускался в значительных количествах - всего в годы войны было выпущено порядка 5 или 6 миллионов штук ППШ-41. Вскоре после войны ППШ-41 был снят с вооружения Советской Армии, однако он широко поставлялся на экспорт.

Технически, ППШ представляет собой автоматическое оружие, работающее на принципе свободного затвора. Огонь ведется с заднего шептала (с открытого затвора). Ударник неподвижно установлен на зеркале затвора. Переключатель режимов огня (одиночный / автоматический) находится внутри спусковой скобы, перед спусковым крючком, предохранитель выполнен в виде ползуна на рукоятке взведения затвора и запирает затвор в переднем или заднем положении.

Затворная коробка и кожух ствола - штампованные из стали, передняя часть кожуха ствола выступает вперед за дульный срез и служит дульным тормозом-компенсатором. Ложа деревянная, чаще всего из березы.

Прицельные приспособления изначально включали секторный прицел и неподвижную мушку, позже - перекидной L-образный целик с установками на 100 и 200 метров.

Ранние ППШ комплектовались барабанными магазинами на 71 патрон от ППД-40, однако барабанные магазины были сложны и дороги в производстве, не слишком надежны и удобны, а также требовали индивидуальной подгонки под оружие, поэтому в 1942 году были разработаны рожковые (коробчатые) магазины на 35 патронов.

К достоинствам ППШ относится высокая эффективная дальность стрельбы, простота и дешевизна. Из недостатков стоит отметить значительную массу и габариты, а также склонность к непроизвольным выстрелам при падении на твердую поверхность.

ППШ-41 - это один из лучших образцов когда-либо изобретённого стрелкового оружия. На первый взгляд он выглядит грубо, но в действительности это очень надёжное оружие, стреляющее практически в любых условиях. Первым выпуск ППШ в июле 1941 года освоил завод НКВ СССР в городе Загорске Московской области, первоначально предназначавшийся для изготовления ППД. В октябре в связи с быстрым продвижением германских войск к столице завод эвакуируется в город Вятские Поляны Кировской области. Сюда же эвакуировали из подмосковного поселка Лопасня еще один завод, выпускавший барабанные магазины к ППШ. Г.С. Шпагин был назначен главным конструктором этого завода, ставшего головным по изготовлению ППШ для Красной Армии. Вятскополянский машиностроительный завод очень тесно работал в кооперации с ижевскими металлургическим и машиностроительным заводами, обеспечивавшими его металлом, заготовками стволов, необходимым инструментом и оснасткой. В годы войны оружейники из Вятских Полян выпустили более 2 миллионов штук ППШ-41.

Всего же за войну москвичи выпустили более 3,5 миллионов пистолетов-пулеметов конструкции Шпагина. Всего за четыре года войны советская оборонная промышленность выпустила 5,4 миллиона ППШ-41.

После 2-ой мировой войны ППШ стал поставляться во многие страны, входившие в Организацию Варшавского договора, а также в Китай, где он сыграл огромную роль в походе миллионов китайских добровольцев в Корею. Надёжное и прочное, это оружие хорошо зарекомендовало себя в суровом климате и в неподготовленных руках китайских солдат. В 1980-х годах ППШ использовался подразделениями афганской народной милиции, а в 2004 году, по некоторым данным, применялся американскими оккупантами при «зачистке» Фаллуджи, что лишний раз подтверждает надежность российского оружия.

Тактико-технические характеристики:

Калибр, мм

7,62

Применяемый патрон

7,62х25 ТТ

Вес снаряженного оружия, кг

5,45 (с магазином барабанного типа)

Вес снаряженного оружия, кг

4,3 (с магазином рожкового типа)

Вес неснаряженного оружия, кг

3,6

Длина, мм

843

Длина ствола, мм

269

Ёмкость магазина, патронов

71 (35)

Эффективная дальность стрельбы, м

500

Темп стрельбы, в/м

900
