Описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs

Описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs

Я в этих вопросах дилетант. Но тем не менее хочу поделиться своим первым опытом разборки и сборки пневматического пистолета Umarex Beretta 92 fs, может поможет начинающим. Если что-то не так "обозвал", не судите строго... я старался...

Предлагаю описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs.
Впервые мне удалось разобрать и собрать пистолет за 4 часа.

Описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs

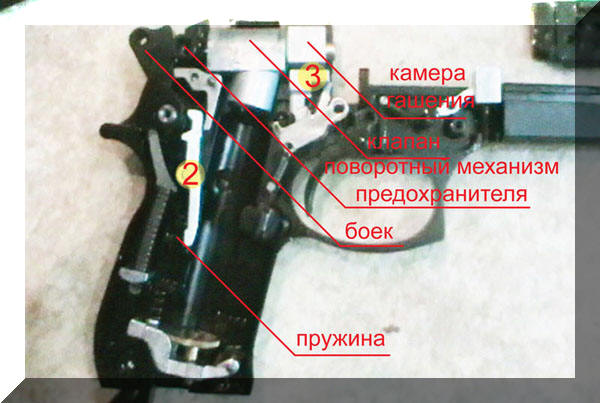

Рис.1

Думаю, что зная нюансы, время сборки разборки можно сократить до 40-60 минут. Во первых хочу сразу предостеречь:
1. в механизме содержится 10 различных пружин, которые, при разборке, вылетают во все стороны. Плюс ко всему, в левом предохранительном рычажке находится фиксирующий шарик на пружине, который встает в паз при боевом и безопасном положении. Мне потребовалось пол часа, чтобы найти куда он улетел.
2. при разборке советую фотографировать расположение деталей, штифтов и пружин: (естественно при наличии цифровика).
3. понадобиться: оружейное масло, бензин, шомпол, плоская отвертка, шестиугольная отвертка (для снятия и регулировки прицела), пара тряпок и фонарик для поиска запчастей под диваном.

Описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs

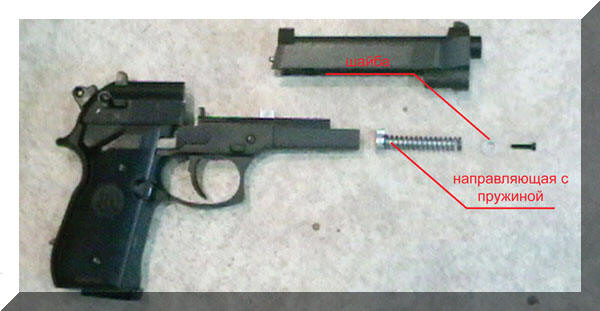

Рис.2

Я думаю вполне понятно, что оружие должно быть разряжено.
Берем ствол и целимся себе промеж глаз. Нижи отверстия ствола наблюдаем винтик. Спускаем затворную раму, и выкручиваем винтик. Далее снимаем раму со стволом по ходу ее спуска, пружину и ходок с шайбой. Открываем обкладку, кладем пистолет на левую сторону (лучше именно положить его на поверхность) и выкручиваем винтики в следующей последовательности 1,2,3,4, как показано на рисунке. Далее сложнее: равномерно, со всех сторон слегка поддеваем правую сторону пистолета так, чтобы образовалась щель 2-3 мм. Строго над курком поддеваем спусковой механизм (не переворачивая и не приподнимая пистолет), так, чтобы курок свободно болтался.

Описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs

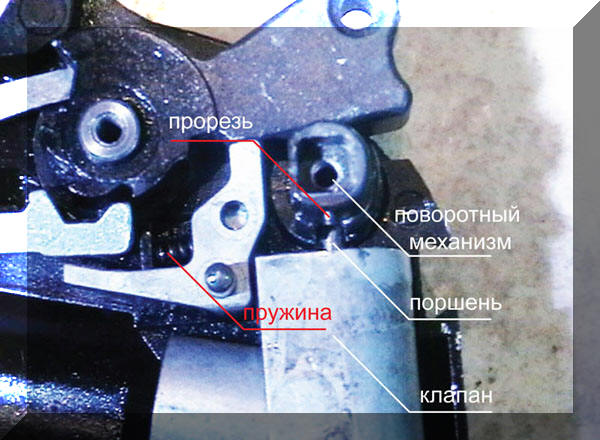

Рис.3

И с другой стороны, придерживая алюминиевый стабилизатор на пружине. Когда N1 освободил стабилизатор, аккуратно снимаем его с полозьев вверх не теряя пружинки (кстати бываю случаи, когда пружина стабилизатора выскакивает от падения или удара. По этому советую обращать на это внимание при замене баллона, так как пружинка может находиться в корпусе. При соскакивании пружины механизм автоматического взвода не работает, и стреляет только при ручном взводе бойка.). Далее полностью снимаем правую сторону равномерным поддеванием по периметру. Вот тут все и разлетается в разные стороны, если снимать не аккуратно. Первое что делаем - это снимаем все пружинки. Надо обратить внимание но то, что некоторые штифты могут остаться на правой части корпуса, а некоторые на левой. Выкручиваем единственный оставшийся винтик около клапана. Клапан вплотную соприкасается с камерой гашения выхлопа. Из этой камеры торчит латунного цвета сопло.

Описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs

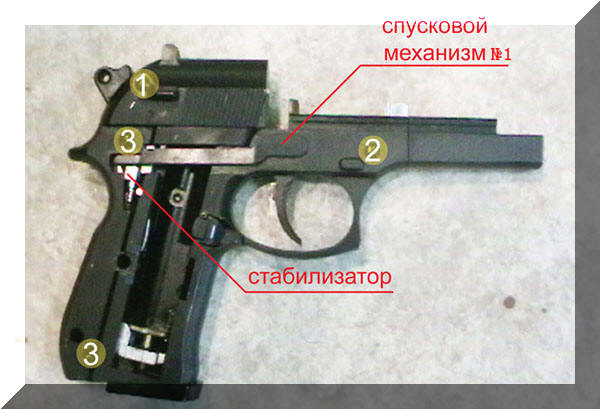

Рис.4

Внутри камеры находится удерживающая пружина, которая упирается в сопло и клапан, при этом она изнутри прижимает сопло к отверстию камеры гашения. К чему я все это? Да к тому, что при снятии клапана, камера летит в одну сторону, сопло в другую, а пружина в третью: Клапан снимается при боевом положении предохранителя. Сам предохранитель, за счет поворота, ставит штифт-посредник (внутри поворотного механизма) к клапану. Боек бьет по штифту, а он в свою очередь, бьет по клапану, открывая на короткое время накопительную камеру клапана. На поворотном механизме есть прорезь, она должна совпадать со штифтом клапана. Аккуратно, придерживая одной рукой камеру гашения, второй нажимая на штифт-посредник (со стороны бойка), ТРЕТЕЙ рукой поддеваем клапан по центру так, чтобы штифт клапана выходил по прорези поворотного механизма предохранителя.

Собственно далее трудностей быть не должно:
Все детали очищаем от старого масла при помощи бензина и тряпки. Насухо протираем и смазываем новым и чистым маслом. Как пользоваться шомполом, думаю известно.

Описание разборки и сборки пневматического пистолета Umarex Beretta 92 fs

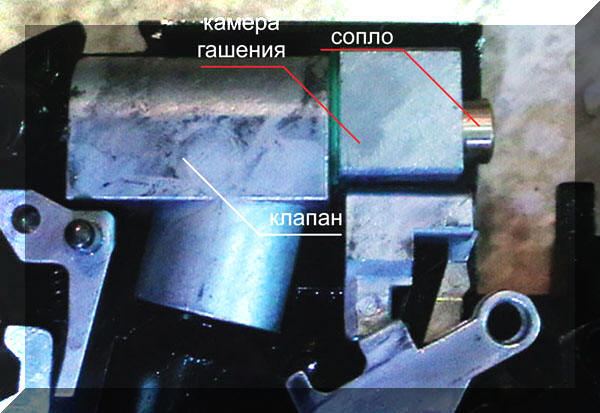

Рис.5

При сборке лучше воспользоваться своими фотками... клапан вставляется также при помощи трех рук. Загоняем поршень клапана в прорезь поворотного механизма и вжимаем камеру гашения с соплом. На эту процедуру я впервые угробил около часа: в спусковом механизме деталь N2 фиксируется с пружиной путем отведения бойка. После установки всех частей, при взведенном бойке, одевается правая часть корпуса. При этом необходимо ровно положить деталь N3 и N1. корпус захлопнется не до конца. Спускаем боек. Пока N1 не зафиксирована, устанавливаем стабилизатор. Регулируем N1 так, чтобы тот попал в N4 и курок. Захлопываем. Ввинчиваем винты 1,2,3,4. вставляем ходок с шайбой (шайба стоит до перегородки с открытой стороны), на ходок одеваем пружину. Ставим рычажок спуска затворной рамы в положение спуска и надеваем саму раму. Осталось ввинтить винт, о котором я говорил в самом начале.

Автор: bulerano
