Юрьев А. - "Пулевая спортивная стрельба"

Юрьев А.А. "Пулевая спортивная стрельба"

Юрьев А.А. "Пулевая спортивная стрельба" (продолжение)

2.3.4 Зависимость формы траектории от угла бросания. Элементы траектории

Угол, образуемый горизонтом оружия и продолжением оси канала ствола до выстрела, называется углом возвышения.

Однако правильнее говорить о зависимости горизонтальной дальности стрельбы, а следовательно, и формы траектории от угла бросания, который является алгебраической суммой угла возвышения и угла вылета (рис. 48).

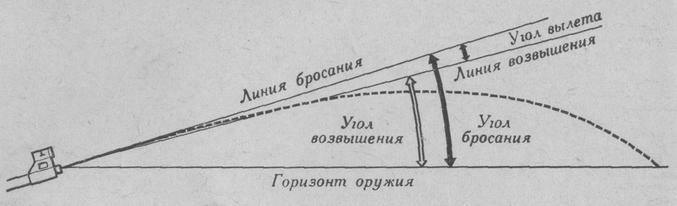

Угол возвышения и угол бросания
Рис. 48 - Угол возвышения и угол бросания

Итак, между дальностью полета пули и углом бросания существует определенная зависимость.

Согласно законам механики, наибольшая горизонтальная дальность полета в безвоздушном пространстве достигается, когда угол бросания равен 45°. С увеличением угла от 0 до 45° дальность полета пули возрастает, а от 45 до 90° - уменьшается. Угол бросания, при котором горизонтальная дальность полета пули наибольшая, называется углом наибольшей дальности.

При полете пули в воздухе угол наибольшей дальности не достигает 45°. Величина его для современного стрелкового оружия колеблется в пределах 30-35°, в зависимости от веса и формы пули.

Траектории, образуемые при углах бросания меньше угла наибольшей дальности (0-35°), называются настильными. Траектории, образуемые при углах бросания больше угла наибольшей дальности (35-90°), называются навесными (рис. 49).

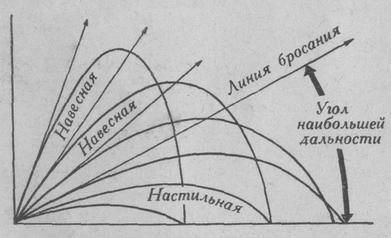

Настильные и навесные траектории
Рис. 49 - Настильные и навесные траектории


При изучении движения пули в воздухе применяют обозначения элементов траектории, указанные на рис. 50.

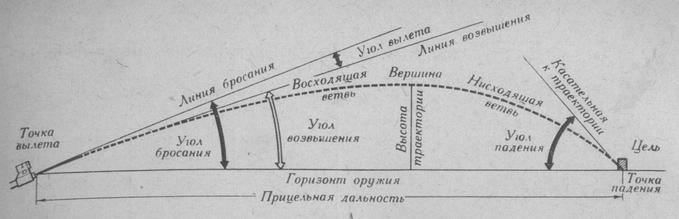

Траектория и ее элементы
Рис. 50 - Траектория и ее элементы:
точка вылета - центр дульного среза ствола; она является началом траектории;
горизонт оружия - горизонтальная плоскость, проходящая через точку вылета. На чертежах и рисунках, изображающих траекторию сбоку, горизонт имеет вид горизонтальной линии;
линия возвышения - прямая линия, являющаяся продолжением оси канала ствола наведенного оружия;
линия бросания - прямая линия, являющаяся продолжением оси канала ствола в момент выстрела. Касательная к траектории в точке вылета;
плоскость стрельбы - вертикальная плоскость, проходящая через линию возвышения;
угол возвышения - угол, составленный линией возвышения и горизонтом оружия;
угол бросания - угол, составленный линией бросания и горизонтом оружия;
угол вылета - угол, составленный линией возвышения и линией бросания;
точка падения - точка пересечения траектории с горизонтом оружия;
угол падения - угол, составленный касательной к траектории в точке падения и горизонтом оружия;
горизонтальная дальность - расстояние от точки вылета до точки падения;
вершина траектории - наивысшая точка траектории над горизонтом оружия. Вершина делит траекторию на две части - ветви траектории;
восходящая ветвь траектории - часть траектории от точки вылета до вершины;
нисходящая ветвь траектории - часть траектории от вершины до точки падения;
высота траектории - расстояние от вершины траектории до горизонта оружия.


Поскольку при спортивной стрельбе дистанции для каждого вида оружия остаются в основном неизменными, многие стрелки вообще не задумываются, под каким углом возвышения или бросания нужно стрелять. В практике значительно удобнее оказалось угол бросания заменить другим, очень схожим с ним, - углом прицеливания (рис. 51). Поэтому, несколько отступая от изложения вопросов внешней баллистики, мы даем элементы наводки оружия (рис. 52).

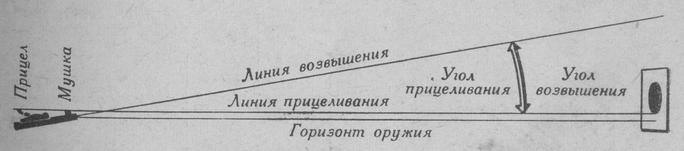

Линия прицеливания и угол прицеливания
Рис. 51 - Линия прицеливания и угол прицеливания

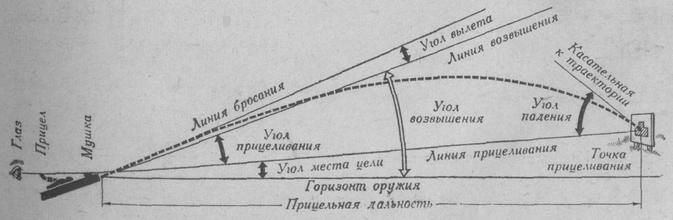

Элементы наводки оружия в цель
Рис. 52 - Элементы наводки оружия в цель:
линия прицеливания - прямая, проходящая от глаза стрелка через прорези прицела и вершину мушки в точку прицеливания;
точка прицеливания - точка пересечения линии прицеливания с целью или плоскостью цели (при выносе точки прицеливания);
угол прицеливания - угол, составленный линией прицеливания и линией возвышения;
угол места цели - угол, составленный линией прицеливания и горизонтом оружия;
угол возвышения - алгебраическая сумма углов прицеливания и угла места цели.


Стрелку не мешает знать и степень отлогости траекторий пуль, применяемых в спортивной стрельбе. Поэтому мы приводим графики, характеризующие превышение траектории при стрельбе из различных винтовок, пистолетов и револьверов (рис. 53-57).

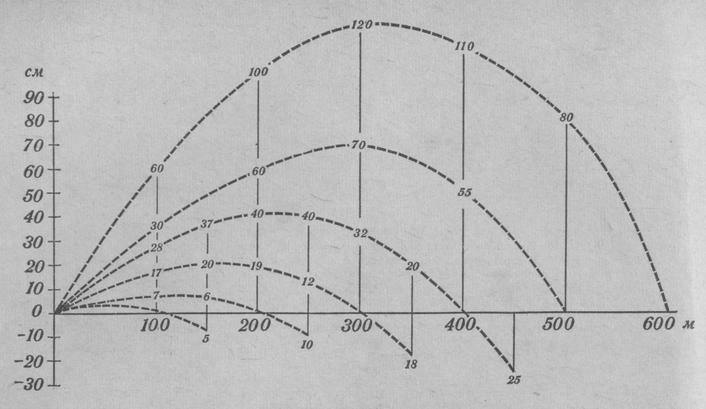

Превышение траектории над линией прицеливания при стрельбе 7,6-мм тяжелой пулей из служебной винтовки
Рис. 53 - Превышение траектории над линией прицеливания при стрельбе 7,6-мм тяжелой пулей из служебной винтовки

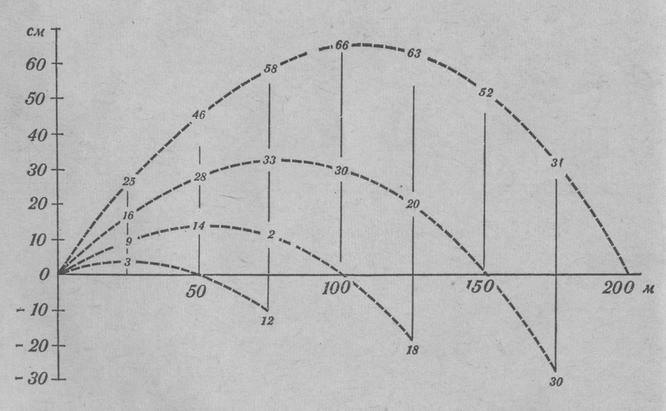

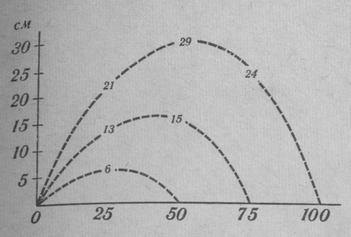

Превышение траектории пули над линией прицеливания при стрельбе из малокалиберной винтовки (при V0=300 м/сек)
Рис. 54 - Превышение траектории пули над линией прицеливания при стрельбе из малокалиберной винтовки (при V0=300 м/сек)

Превышение траектории пули над линией прицеливания при стрельбе из малокалиберного пистолета (при V0=210 м/сек)
Рис. 55 - Превышение траектории пули над линией прицеливания при стрельбе из малокалиберного пистолета (при V0=210 м/сек)

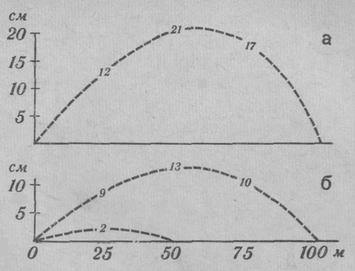

Превышение траектории пули над линией прицеливания при стрельбе
Рис. 56 - Превышение траектории пули над линией прицеливания при стрельбе:
а - из перествольного револьвера (при V0=260 м/сек); б - из пистолета ПМ (при V0=315 м/сек).

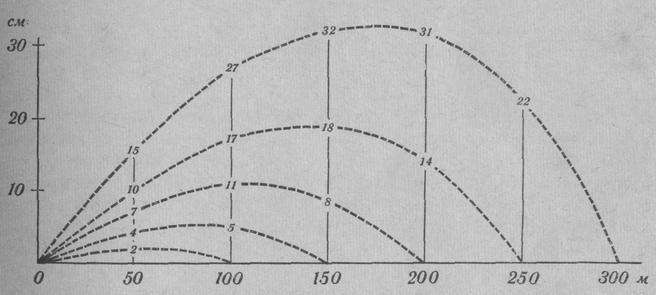

Превышение траектории пули над линией прицеливания при стрельбе из винтовки 5,6-мм спортивно-охотничьим патроном (при V0=880 м/сек)
Рис. 57 - Превышение траектории пули над линией прицеливания при стрельбе из винтовки 5,6-мм спортивно-охотничьим патроном (при V0=880 м/сек)

2.3.5 Зависимость формы траектории от величины начальной скорости пули, ее формы и поперечной нагрузки

Сохраняя свои основные свойства и элементы, траектории пуль могут резко отличаться одна от другой по своей форме: быть длиннее и короче, иметь различную отлогость и кривизну. Эти многообразные изменения зависят от ряда факторов.

Влияние начальной скорости. Если под одним и тем же углом бросания выпустить с различными начальными скоростями две одинаковые пули, то траектория пули, обладающей большей начальной скоростью, окажется выше траектории пули, имевшей меньшую начальную скорость (рис. 58).

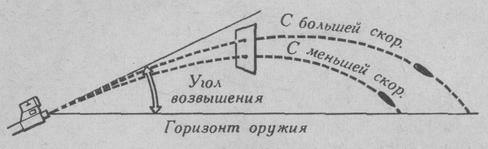

Зависимость высоты траектории и дальности полета пули от начальной скорости
Рис. 58 - Зависимость высоты траектории и дальности полета пули от начальной скорости

Пуле, летящей с меньшей начальной скоростью, потребуется больше времени, чтобы долететь до мишени, поэтому под действием силы тяжести она успеет и значительно больше опуститься вниз. Очевидно также, что с увеличением скорости увеличится и дальность ее лёта.

Влияние формы пули. Стремление увеличить дальность и меткость стрельбы требовало придать пуле такую форму, которая позволила бы ей как можно дольше сохранять скорость и устойчивость в полете.

Сгущение частиц воздуха перед головной частью пули и зона разреженного пространства позади нее являются основными факторами силы сопротивления воздуха. Головная волна, резко увеличивающая торможение пули, возникает при ее скорости, равной скорости звука или превышающей ее (свыше 340 м/сек).

Если скорость пули меньше скорости звука, то она летит у самого гребня звуковой волны, не испытывая чрезмерно большого сопротивления воздуха. Если же она больше скорости звука, пуля обгоняет все звуковые волны, образующиеся перед ее головной частью. В этом случае возникает головная баллистическая волна, которая значительно сильнее тормозит полет пули, отчего она быстро теряет скорость.

Если взглянуть на очертания головной волны и завихрения воздуха, которые возникают при движении различных по форме пуль (рис. 59), то видно, что давление на головную часть пули тем меньше, чем острее ее форма. Зона разреженного пространства сзади пули тем меньше, чем больше скошена хвостовая ее часть; в этом случае сзади летящей пули будет также меньше завихрений.

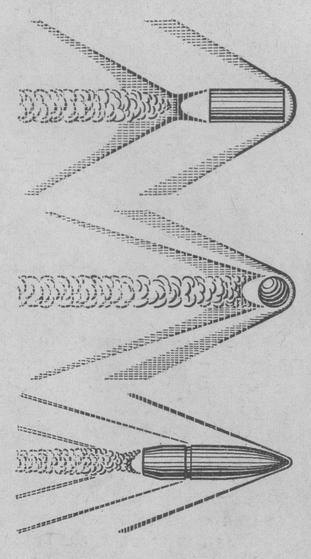

Характер очертаний головной волны, возникающей при движении различных по форме пуль
Рис. 59 - Характер очертаний головной волны, возникающей при движении различных по форме пуль

И теория, и практика подтвердили, что наиболее удобообтекаема та форма пули, которая очерчена по так называемой кривой наименьшего сопротивления - сигаровидная. Опыты показывают, что коэффициент сопротивления воздуха в зависимости только от формы головной части пули может изменяться в полтора-два раза.

Различной скорости полета соответствует своя, наиболее выгодная, форма пули.

При стрельбе на небольшие расстояния пулями, имеющими небольшую начальную скорость, их форма незначительно влияет на форму траектории. Поэтому револьверные, пистолетные и малокалиберные патроны снаряжаются тупоконечными пулями: это удобнее для перезарядки оружия, а также способствует сохранению ее от повреждений (особенно безоболочечных - к малокалиберному оружию).

Учитывая зависимость точности стрельбы от формы пули, стрелку необходимо оберегать пулю от деформации, следить, чтобы на ее поверхности не появились царапины, забоины, вмятины и т.п.

Влияние поперечной нагрузки. Чем тяжелее пуля, тем большей кинетической энергией она обладает, следовательно, тем меньше влияет на ее полет сила сопротивления воздуха. Однако способность пули сохранять свою скорость зависит не просто от ее веса, а от отношения веса к площади, встречающей сопротивление воздуха. Отношение веса пули к площади ее наибольшего поперечного сечения называется поперечной нагрузкой (рис. 60).

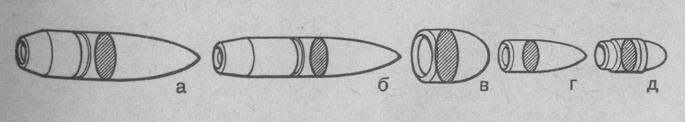

Площадь поперечного сечения пуль
Рис. 60 - Площадь поперечного сечения пуль:
а - к 7,62-мм винтовке; б - к 6,5-мм винтовке; в - к 9-мм пистолету; г - к 5,6-мм винтовке для стрельбы по мишени "Бегущий олень"; д - к 5,6-мм винтовке бокового огня (длинный патрон).

Поперечная нагрузка тем больше, чем больше вес пули и меньше калибр. Следовательно, при одинаковом калибре поперечная нагрузка больше у пули более длинной. Пуля с большей поперечной нагрузкой имеет и большую дальность полета, и более отлогую траекторию (рис. 61).

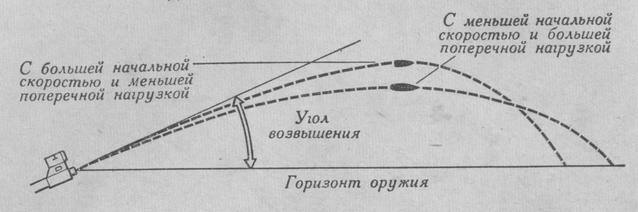

Влияние поперечной нагрузки пули на дальность ее полета
Рис. 61 - Влияние поперечной нагрузки пули на дальность ее полета

Однако есть и определенный предел увеличения этой нагрузки. Прежде всего, с увеличением ее (при том же калибре) возрастает общий вес пули, а значит, и отдача оружия. Кроме того, увеличение поперечной нагрузки за счет чрезмерного удлинения пули вызовет значительное опрокидывающее действие головной ее части назад силой сопротивления воздуха. Из этого и исходят, устанавливая наиболее выгодные габариты современных пуль. Так, поперечная нагрузка тяжелой пули (вес 11,75 г) для служебной винтовки равна 26 г/см2, малокалиберной пули (вес 2,6 г) - 10,4 г/см2.

Насколько велико влияние поперечной нагрузки пули на ее полет, видно из следующих данных: у тяжелой пули, имеющей начальную скорость порядка 770 м/сек, наибольшая дальность полета 5100 м, у легкой пули при начальной скорости 865 м/сек - всего 3400 м.

2.3.6 Зависимость траектории от метеорологических условий

Непрерывно меняющиеся во время стрельбы метеорологические условия могут оказывать существенное влияние на полет пули. Однако определенные знания и практический опыт помогают в значительной мере ослабить их вредное влияние на меткость стрельбы.

Поскольку дистанции спортивной стрельбы относительно невелики и пуля пролетает их за очень незначительное время, некоторые атмосферные факторы, например плотность воздуха, не окажут существенного влияния на ее полет. Поэтому в спортивной стрельбе приходится учитывать главным образом влияние ветра и в известной степени температуру воздуха.

Влияние ветра. Встречный и попутный ветры незначительно влияют на точность стрельбы, поэтому стрелки обычно пренебрегают их действием. Так, при стрельбе на дистанцию 600 м сильный (10 м/сек) встречный или попутный ветер изменяет СТП по высоте всего лишь на 4 см.

Боковой же ветер значительно отклоняет пулю в сторону, причем даже при стрельбе на близкие расстояния.

Ветер характеризуется силой (скоростью) и направлением.

Сила ветра определяется его скоростью в метрах в секунду. В стрелковой практике различают ветер: слабый - 2 м/сек, умеренный - 4-5 м/сек и сильный - 8-10 м/сек.

Силу и направление ветра стрелки практически определяют по раазличным местным признакам: с помощью флага, по движению дыма, колебанию травы, кустов и деревьев и т.д. (рис. 62).

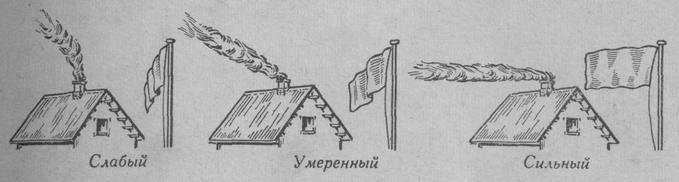

Определение силы ветра по флагу и по дыму
Рис. 62 - Определение силы ветра по флагу и по дыму

В зависимости от силы и направления ветра следует либо производить боковую поправку прицела, либо выносить точку, прицеливая в сторону, противоположную его направлению (с учетом отклонения пуль под действием ветра - в основном при стрельбе по фигурным целям). В табл. 8 и 9 даны величины отклонений пуль под влиянием бокового ветра.

Отклонение пуль под влиянием бокового ветра при стрельбе из винтовок калибра 7,62 мм

Таблица 8

Дальность стрельбы, мОтклонение тяжелой пули (11,8 г), см
слабый ветер (2 м/сек)умеренный ветер (4 м/сек)сильный ветер (8 м/сек)
100124
2004818
300102041
400204084
5003468140
60048100200
70070140280
80096180360
900120230480
1000150300590


Отклонение пуль под влиянием бокового ветра при стрельбе из малокалиберной винтовки

Таблица 9

Дальность стрельбы, мОтклонение, см
слабый ветер (2 м/сек)умеренный ветер (4 м/сек)сильный ветер (8 м/сек)
25-12
501,536
1003612
20081632

Как видно из этих таблиц, при стрельбе на малые расстояния отклонение пуль почти пропорционально силе (скорости) ветра. Из табл. 8 также видно, что при стрельбе из служебной и произвольной винтовок на 300 м боковой ветер, имеющий скорость 1 м/сек, сносит пулю в сторону на один габарит мишени №3 (5 см). Этими упрощенными данными и следует пользоваться в практике при определении величины поправок на ветер.

Косой ветер (под углом к плоскости стрельбы 45, 135, 225 и 315°) в два раза меньше отклоняет пулю, чем боковой.

Однако во время стрельбы производить поправку на ветер, так сказать, "формально" руководствуясь исключительно данными таблиц, конечно, нельзя. Эти данные должны служить только исходным материалом и помогать стрелку ориентироваться в сложных условиях стрельбы при ветре.

Практически редко бывает, чтобы на таком сравнительно малом участке местности, как стрельбище, ветер все время имел одно направление, а тем более одинаковую силу. Обычно он дует порывами. Поэтому стрелку необходимо умение приурочивать выстрел к моменту, когда сила и направление ветра станут приблизительно теми же, что и при предыдущих выстрелах.

На стрельбище обычно вывешивают флаги, чтобы спортсмен мог определять силу и направление ветра. Нужно научиться правильно руководствоваться показаниями флагов. Не следует целиком полагаться на показания флагов, если они высоко укреплены над линией мишеней и линией огня. Нельзя также ориентироваться по флагам, установленным у опушки леса, крутых обрывов, оврагов и ложбин, так как скорость ветра в разных слоях атмосферы, а также у неровностей местности, препятствий различна. В качестве примера на рис. 63 даны ориентировочные данные о скорости ветра летом на равнине на различной высоте от земли. Понятно, что показания флагов, установленных на высоком пулеприемном валу или на высокой мачте, не будут соответствовать истинной силе ветра, которая действует непосредственно на пулю. Нужно руководствоваться показаниями флагов, бумажных ленточек и т.д., установленных на том же уровне, на котором находится оружие во время стрельбы.

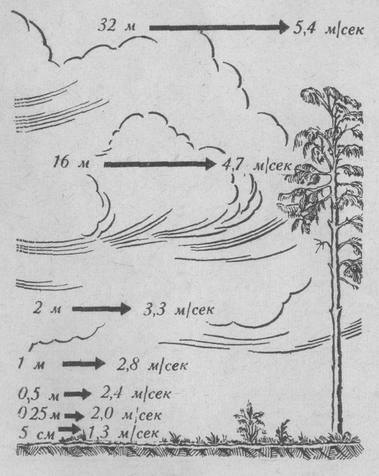

Ориентировочные данные о скорости ветра летом на различной высоте на равнине
Рис. 63 - Ориентировочные данные о скорости ветра летом на различной высоте на равнине

Нужно также иметь в виду, что ветер, огибая неровности местности, препятствия, может создавать завихрения. Если флажки устанавливают по всей дистанции стрельбы, они нередко показывают совершенно различное, даже противоположное направление ветра. Поэтому нужно стараться определить главное направление и силу ветра по всей трассе стрельбы, внимательно наблюдая за отдельными местными ориентирами на участке местности, лежащем между стрелком и целью.

Естественно, чтобы делать точные поправки на ветер, необходим определенный опыт. А опыт не приходит сам собой. Стрелок должен постоянно внимательно наблюдать и тщательно изучать влияние ветра вообще и на данном стрельбище в частности, систематически записывать условия, при которых ведется стрельба. Со временем у него вырабатывается подсознательное чувство, появляется опыт, которые позволяют быстро ориентироваться в метеорологической обстановке и делать нужные поправки, обеспечивающие меткую стрельбу в сложных условиях.

Влияние температуры воздуха. Чем ниже температура воздуха, тем больше его плотность. Пуля, летящая в более плотном взодухе, на своем пути встречает большое количество его частиц, поэтому и быстрее теряет начальную скорость. Следовательно, в холодную погоду, при низкой температуре дальность стрельбы уменьшается и СТП понижается (табл. 10).

Перемещение средней точки попадания при стрельбе из винтовки калибра 7,62 мм под влиянием изменения температуры воздуха и порохового наряда на каждые 10°

Таблица 10

Дальность стрельбы, мПеремещение СТП по высоте, см
легкая пуля (9,6 г)тяжелая пуля (11,8 г)
100--
20011
30022
40044
50077
6001212
7002119
8003528
9005441
10008059

Температура влияет и на процесс горения порохового заряда в стволе оружия. Как известно, с повышением температуры скорость горения порохового заряда увеличивается, так как уменьшается расход тепла, необходимый для нагревания и воспламенения пороховых зерен. Следовательно, чем ниже температура воздуха, тем медленнее идет процесс нарастания давления газов. В результате уменьшается и начальная скорость пули.

Установлено, что изменение температуры воздуха на 1° изменяет начальную скорость на 1 м/сек. Значительные температурные колебания между летом и зимой приводят к измениям начальной скорости в пределах 50-60 м/сек.

Учитывая это, для пристрелки оружия, составления соответствующих таблиц и т.д. принимают определенную "нормальную" температуру - +15°.

Учитывая зависимость между температурой порохового заряда и начальной скоростью пули, необходимо иметь в виду следующее.

При длительной стрельбе большими сериями, когда ствол винтовки сильно разогревается, не следует допускать, чтобы очередной патрон долго находился в патроннике: сравнительно высокая температура нагревшегося ствола, передаваясь через патронную гильзу пороховому заряду, повлечет за собой ускорение воспламенения пороха, что в конечном счете может привести к изменению СТП и "отрывам" вверх (в зависимости от продолжительности пребывания патрона в патроннике).

Поэтому если стрелок устал и ему необходим некоторый отдых перед очередным выстрелом, то во время такого перерыва в стрельбе патрон не должен находиться в патроннике; его следует извлекать либо вообще заменять другим патроном из пачки, то есть ненагретым.


2.3.7 Рассеивание пуль

Даже при самых благоприятных условиях стрельбы каждая из выпущенных пуль описывает свою траекторию, несколько отличающуюся от траекторий других пуль. Это явление называется естественным рассеиванием.

При значительном количестве выстрелов траектории в своей совокупности образуют сноп траекторий, который при встрече с мишенью дает ряд пробоин, более или менее удаленных друг от друга. Площадь, которую они занимают, называется площадью рассеивания (рис.64).

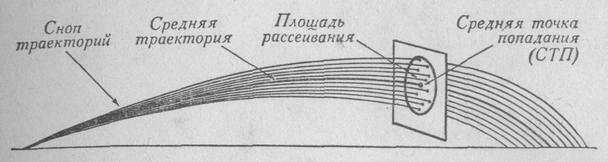

Сноп траекторий, средняя траектория, площадь рассеивания
Рис. 64 - Сноп траекторий, средняя траектория, площадь рассеивания

Все пробоины располагаются на площади рассеивания вокруг некоторой точки, называемой центром рассеивания или средней точкой попадания (СТП). Траектория, находящаяся в середине снопа и проходящая через среднюю точку попадания, называется средней траекторией. При внесении поправок в установку прицела в процессе стрельбы всегда подразумевается именно эта средняя траектория.

Для разных образцов оружия и патронов существуют определенные нормы рассеивания пуль, а также нормы рассеивания пуль по заводским техническим условиям и допускам при выпуске определенных образцов оружия и партий патронов.

При большом количестве выстрелов рассеивание пуль подчиняется определенному закону рассеивания, сущность которого заключается в следующем:

— пробоины располагаются на площади рассеивания неравномерно, наиболее густо группируясь вокруг СТП;

— пробоины располагаются относительно СТП симметрично, так как вероятность отклонения пули в любую сторону от СТП одинакова;

— площадь рассеивания всегда ограничена некоторым пределом и имеет форму эллипса (овала), вытянутого на вертикальной плоскости по высоте.

В силу этого закона в целом пробоины располагаются на площади рассеивания закономерно, в связи с чем в симметричных полосах равной ширины, одинаково удаленных от осей рассеивания, заключается одинаковое и определенное количество пробоин, хотя площади рассеивания могут иметь различные размеры (в зависимости от образца оружия и патронов). Мерой рассеивания служат: срединное отклонение, сердцевинная полоса и радиус круга, вмещающего лучшую половину пробоин (Р50) или все попадания (Р100). Следует подчеркнуть, что закон рассеивания полностью проявляет себя при большом количестве выстрелов. При спортивной стрельбе сравнительно небольшими сериями площадь рассеивания приближается к форме круга, поэтому и мерой рассеивания служит величина радиуса круга, вмещающего 100% пробоин (Р100) или лучшую половину пробоин (Р50) (рис. 65). Радиус круга, вмещающего все пробоины, примерно в 2,5 раза больше радиуса круга, вмещающего лучшую их половину. При заводских испытаниях патронов, когда отстрел ведется небольшими сериями (обычно 20) выстрелов, мерой рассеивания служит еще и круг, включающий в себя все пробоины - П100 (поперечник, включающий все пробоины, см. рис. 16).

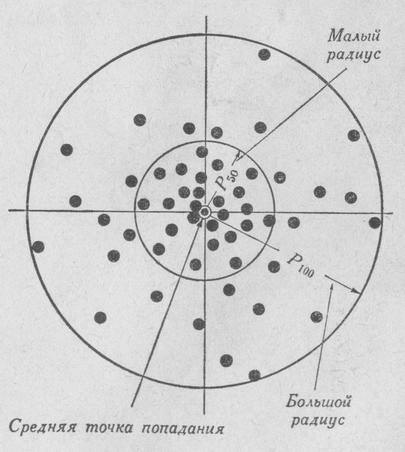

Большой и малый радиусы кругов, вмещающих 100 и 50% попаданий
Рис. 65 - Большой и малый радиусы кругов, вмещающих 100 и 50% попаданий

Итак, естественное рассеивание пуль - объективный процесс, действующий независимо от воли и желания стрелка. Отчасти это так, и требовать от оружия и патронов того, чтобы все пули попадали в одну точку, - бессмысленно.

Вместе с тем стрелок должен помнить, что естественное рассеивание пуль отнюдь не является неизбежной нормой, раз и навсегда установленной для данного образца оружия и определенных условий стрельбы. Искусство меткой стрельбы и состоит в том, чтобы знать причины естественного рассеивания пуль и уменьшить их влияние. Практика убедительно доказала, насколько важны для уменьшения рассеивания правильная отладка оружия и подбор патронов, техническая подготовленность стрелка и опыт стрельбы в неблагоприятных метеорологических условиях.
