Воронение стали при помощи льняной олифы, машинного или конопляного масла
Воронение стали при помощи льняной олифы, машинного или конопляного масла
В прошлой статье мы рассказывали, как воронить ствол оружия при помощи «ржавого лака», и что нужно для приготовления состава для воронения. В данной статье мы познакомим читателя, как воронить сталь при помощи льняной олифы, машинного или конопляного масла. Разный оттенок черного появляется при воронении стволов и деталей оружия разными маслами, об этом ниже.
Воронение стали при помощи льняной олифы, машинного или конопляного масла

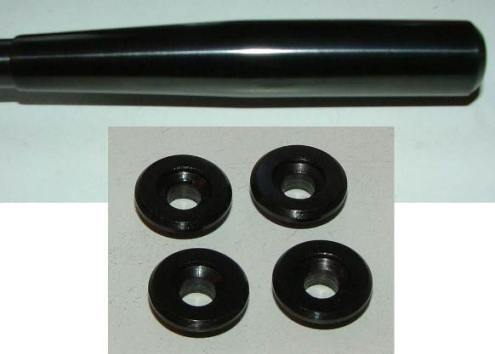

При воронении стальное изделие нагревается до высокой температуры и мажется специальной жидкостью. Последовательность может быть разной. 1. Нагреваем изделие, и окунаем его в жидкость. 2. Нагреваем изделие и мажем его тампоном смоченным в жидкость 3. Сначала смазываем изделие жидкостью, а потом кладём в печку и греем до 250-300 градусов. Для более плотного покрытия так можно делать несколько раз. Сам лично воронил по 1 и 2 варианту, третий ни разу не пробовал.
Что используется в качестве жидкости для воронения. В классическом варианте это льняная олифа или льняное или конопляное масло. Принципиальной разницы нет. Льняную олифу получают длительным нагревом - варкой льняного масла. Это масло содержит много непредельных органических кислот, за счёт чего на воздухе окисляется и полимеризуется - "высыхает". Синтетическую олифу - оксоль брать для этих целей не стоит.
Другой вариант жидкости это машинное масло. Подходит любое минеральное масло: И20, моторное М8, и т.д. Можно брать станочную отработку И-20. С полусинтетическими и синтетическими маслами результат может получаться не тот, нужно проверять каждое конкретное масло.
Цвет, оттенок воронения принципиально не отличается при использовании олифы или минерального масла. Но свойства покрытия разные. Минеральное масло при нагревании пропитывает поверхность оксидного слоя железа обугливается, коксуется и всё. Олифа же, кроме обугливания на поверхности стали "засыхает" за счёт окисления воздухом и даёт более плотное покрытие, которое лучше держится и лучше защищает от коррозии.
Когда я воронил по 1-му способу то для получения чёрного цвета стальное изделие нагревал в муфеле до температуры, когда металл начинает в темноте едва заметно светится. Если поверхность матовая (например ободрана карщёткой или грубым наждаком) то можно греть и чуть выше. Если поверхность полированная, то при более высоком нагреве образуется более толстый слой окалины, который потом местами (пятнами) отвалится. Также если изделие полированное перед воронением его нужно тщательно протереть и не трогать голыми руками. Иначе на воронении будут отчётливо видны отпечатки ваших пальцев.
После окунания в жидкость ждём некоторое время, недолго (зависит от толщины металла) и вынимаем ещё горячий предмет. Если использовали минеральное масло то тщательно отираем остатки масла бумагой тряпками, горячее легче отереть. Если использовали олифу то тряпочкой снять капли и подтёки и оставить олифу засыхать. Горячая олифа быстрее высохнет.
Если нагревать ниже температуры начала свечения в темноте, то воронение будет иметь разные цвета (в зависимости от температуры). Но с этим я толком не экспериментировал.
Крупные изделия сложно нагреть целиком и окунуть в жидкость (особенно если это дорогая олифа). В этом случаем можно (по второму варианту) нагревать частями паяльной лампой, газом и мазать тампоном смоченным в олифу или масло. Мазать нужно без подтёков, т.к. капли будут вскипать и поверхность будет неровной. Правда эти капли можно счистить. При таком способе олифа даёт результат лучше чем минеральное масло.
При воронении стальное изделие нагревается до высокой температуры и мажется специальной жидкостью. Последовательность может быть разной.
