Оружие под промежуточные патроны. Винтовки и автоматы под промежуточный патрон

Оружие под промежуточные патроны

Оружие под промежуточные патроны. Винтовки и автоматы под промежуточный патронЧто такое промежуточный патрон мы уже писали в статье: "Промежуточные патроны - история, характеристика, опыт использования". Сегодня мы рассмотрим винтовки под промежуточный патрон и карабины под промежуточные патроны. Интерес к использованию разных видов боевого и крупнокалиберного оружия под промежуточный патрон, не прекращается. В данной статье представляем читателю информацию по оружию, которое используется с промежуточным патроном.

Стопзвук это звукоизоляционные панели для стен в квартире недорого.

Оружие под промежуточные патроны. Винтовки и автоматы под промежуточный патрон

Интерес к самозарядным винтовкам начал спадать, когда появилось оружие под те самые промежуточные патроны уменьшенной мощности, о которых мы упоминали. Одним из первых их вариантов стал самозарядный карабин Гаранда, разработанный в 1941 году на основе одноименной винтовки, но под боеприпасы с укороченной гильзой.

Работа по созданию промежуточного патрона в нашей стране началась еще в 1939 г., хотя вопрос об этом, как указывалось, ставился значительно раньше. Для исследования вопроса был разработан патрон калибра 5,45 мм и было дано задание на проектирование самозарядной винтовки под этот патрон. Однако в связи с военными действиями конструкторы были переключены на более актуальные работы.

Разработка промежуточного патрона была снова начата в 1943 г. При этом перед конструкторами была поставлена задача при калибре 7,62 мм обеспечить кинетическую энергию пули на дальность 1000 м порядка 196 Дж (20 кгм) при длине ствола 500-520 мм и при массе патрона 15-17 г. В результате этой работы наиболее полно удовлетворяющим тактико-техническим требованиям был признан патрон, спроектированный Н. М. Елизаровым и Б. В. Семиным, который и был принят на вооружение под наименованием патрона обр. 1943 г.

Здесь сразу обращают на себя внимание две цифры - 1) энергия, достаточная для поражения цели, задается на дальности 1000м; -2) длина ствола задается 500-520мм.

По пункту 1): цитируя того же Болотина "огонь стрелкового оружия 7,62-мм калибра, за исключением станковых пулеметов, применялся на дальность не свыше 600-800 м". Очевидно, что дальность 1000м характерна для ручных пулеметов. Подтверждение тому - нарезка прицелов всех опытных образцов РП под промежуточный патрон именно на 1000м.

По пункту 2): на примере опытных РП Дегтярева (поскольку нет данных по другим образцам) длина ствола составляет 520-540мм.

Поскольку именно в 42-43 годах проходил конкурс на облегченный ручной пулемет (не более 7кг), который окончился неудачно, я предположил, что в основу требований к промежуточному патрону было положено желание получить удовлетворительную конструкцию облегченного РП. По крайней мере, требования о повышении эффективной дальности огня пистолетов-пулеметов (до 500м) датируются только 7 августа 1944г, спустя год после разработки промежуточного патрона.

Еще один предполагаемый потребитель при выдаче задания на проектирование промежуточного патрона - самозарядные карабины, которые также подходят по прицельной дальности и по длине ствола. Как известно, первый образец автомата под промежуточный патрон создал Судаев.

"Первый автомат под патрон обр. 1943 г. был разработан Судаевым в начале 1944 г. Его автоматика построена на принципе свободного затвора, имеющего большую массу, соответствующую большей по сравнению с пистолетным патроном мощности патрона. Капсюль разбивается жестко закрепленным в затворе бойком при приходе затвора в крайнее переднее положение под действием возвратной пружины.

Спусковой механизм допускает ведение одиночного и непрерывного огня с помощью переводчика флажкового типа, расположенного с левой стороны приклада. Предохранитель смонтирован под пистолетной рукояткой и, перемещаясь в поперечном направлении, запирает шептало. Экстракция и отражение стреляной гильзы осуществляются с помощью подпружиненного экстрактора, расположенного на затворе, и отражателя, находящегося в нижней части ствольной коробки. Питание патронами производится из двухрядного коробчатого магазина на 30 патронов.

Прицел секторного типа, допускает ведение огня до 800 м. Автомат снабжен складной штампованной сошкой, имеет деревянную ложу с пистолетной рукояткой, на которой крепится ствольная коробка. Для крепления штыка предусмотрены выступ на стойке мушки и проточка на передней части ствола. В мае 1944 г. проводились полигонные испытания этого образца. На испытаниях автомат Судаева хорошо зарекомендовал себя, но некоторые его детали (ударник, выбрасыватель) показали низкую живучесть. Автомат рекомендовали доработать, повысив живучесть деталей и надежность работы автоматики".

Обращает на себя внимание наличие сошек. Образец ближе к ручному пулемету, чем к ПП. В книге Болотина дается иллюстрация на этот образец, которая кочует и в Интернете. На рисунке ниже я объединил иллюстрации по образцам автомата Судаева, которые смог найти. Второй сверху - якобы под промежуточный патрон. При ближайшем рассмотрении он оказывается опытным образцом ПП в развитие ППС: "Опытная модификация ППС 44-г. По внешнему виду ПП отличается тем, что складной металлический приклад в нем заменен деревянным, отсутствует дульный тормоз, вместо стоечного прицела установлен секторный, допускающий ведение огня до 500 м, введена откидная крышка, которая в походном положении закрывает от пыли окно для отражения стреляных гильз и продольный паз на ствольной коробке для перемещения рукоятки перезаряжания; на крышке сделаны два выреза, соответствующие крайнему переднему и крайнему заднему положениям затвора, выполняющие роль предохранителя от случайных выстрелов. Защелка спусковой коробки для удобства разборки расположена снизу, в задней части спусковой коробки".

Третья и четвертая иллюстрации соответствуют описанию второго образца Судаева:
"В августе 1944 г. Судаев представил новый автомат, устройство которого значительно отличалось от предыдущего образца. Его автоматика построена на принципе отвода пороховых газов через отверстие в стенке ствола. Запирание канала ствола осуществляется перекосом затвора. Ударный механизм куркового типа, работает от боевой пружины. Спусковой механизм допускает ведение как одиночного, так и непрерывного огня с помощью горизонтально перемещающегося переводчика.

Предохранитель флажкового типа, размещен внутри спусковой скобы и запирает курок. Экстракция и отражение стреляной гильзы производятся с помощью выбрасывателя, смонтированного на затворе, и отражателя, жестко закрепленного на левой стенке ствольной коробки. Питание патронами осуществляется из двухрядного коробчатого магазина на 35 патронов. Прицел секторный, допускающий ведение огня до 800 м. Автомат снабжен деревянным прикладом, пистолетной рукояткой и цевьем. На дульном срезе ствола установлен дульный тормоз-компенсатор. Впереди цевья смонтированы складные сошки. Для крепления штыка на стойке мушки предусмотрен выступ и на переднем торце тормоза-компенсатора - специальная проточка".

На последней иллюстрации (из фрагмента видеозаписи, прошу прощения за качество) образец АС-44 из фондов ВИМАИВиВС. Имеет раздельные приклад и цевье, сошек нет.

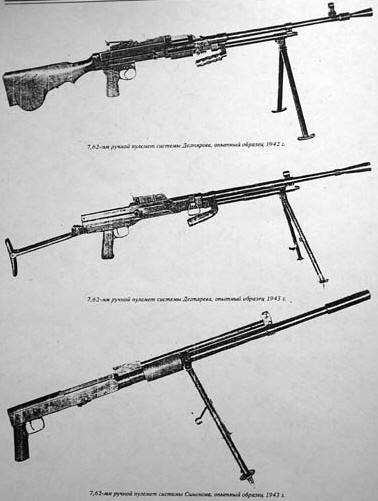

Ручные пулеметы под винтовочный патрон, конкурс 42 года
Ручные пулеметы под винтовочный патрон, конкурс 42 года

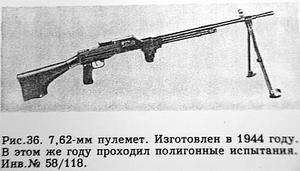

Ручные пулеметы под промежуточный патрон
Ручные пулеметы под промежуточный патрон
Ручные пулеметы под промежуточный патрон
Ручные пулеметы под промежуточный патрон
Ручные пулеметы под промежуточный патрон


Благодаря уменьшенному боевому заряду удалось снизить импульс отдачи, возросла эффективность стрельбы. На дистанции до 300 м карабин ничуть не уступал винтовке. С конца 1942 по 1949 год американцы выпустили не менее 633,1 тыс. таких «бэбигарандов».

Карабин Симонова

Более совершенным оказался советский карабин Симонова под промежуточный патрон образца 1943 года, который был разработан Н.М. Елизаровым и Б.В. Семиным. Первый вариант симоновского карабина под стандартный 7,62-мм патрон сделали еще в 1941 году и передали в войска на испытания. Учтя замечания и пожелания фронтовиков, Симонов усовершенствовал его. Получилось отличное оружие: недаром СКС-45 состоял на вооружении в армиях 22 стран!

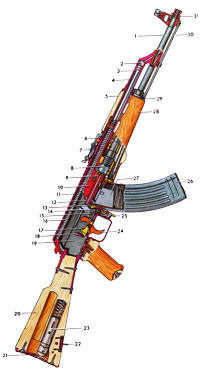

На схеме советского автомата АК-47

На схеме советского автомата АК-47 цифрами обозначены: 1 — ствол, 2 — трубка поршня, 3 — газовый поршень, 4 — газовая трубка, 5 — ствольная накладка, 6 — хомутик, 7 — прицел, 8 — патронник, 9 — затвор, 10 —замок, 11 — корпус, 12 —ударник, 13 — защелка магазина, 14 — курок, 15 — боевая пружина, 16 — возвратно-боевая пружина, 17 — шептало, 18 — ось переводчика режима огня, 19 — ствольная коробка, 20 — приклад, 21 — затыльник, 22 — кольцо для ремня, 23 — пенал с принадлежностями для чистки оружия, 24 — спусковой крючок, 25 —рычаг защелки магазина, 26 — магазин, 27 — подаватель, 28 — цевье, 29 — кольцо-оковка, 30 — шомпол, 31 — компенсатор.

В 40-е годы повсеместно распространились упоминавшиеся штурмовые винтовки (или автоматы). Это весьма условный термин, и объясняется он армейскими традициями. Например, принятое в нашей стране название «автомат» еще в 20-е годы предложил начальник Высшей стрелковой школы Н.М. Филатов для автоматических «ружей-пулеметов», разработанных В.Г. Федоровым под патроны уменьшенной мощности.

Советский автомат АК-47 системы Калашникова образца 1947г
Советский автомат АК-47 системы Калашникова образца 1947г. Длина без штыка - 870мм, калибр - 7,62мм, масса без штыка и патронов — 3,8кг, скорострельность — 40 выстрелов в минуту одиночным огнем, 100 — очередями, прицельная дальность стрельбы — 800м, емкость магазина — 30 патронов. АК со складным прикладом. Длина — 880 — 645мм.


Появление штурмовых винтовок

Появление штурмовых винтовок было вызвано стремлением получить оружие, которое заменило бы недостаточно дальнобойные пистолеты-пулеметы и уступающие им в скорострельности автоматические самозарядные винтовки. Кроме того, возможности дальнейшего совершенствования систем, рассчитанных под чрезмерно мощные винтовочные патроны и слабоватые пистолетные, были практически исчерпаны.

Карабин Гаранда

Новые боеприпасы создавали с учетом боевого опыта. Так, американцы в 1941 году разработали самозарядный карабин Гаранда под «срединные» патроны, которые были крупнее пистолетных и меньше винтовочных. Но первыми в этом деле были немцы.

В Германии

В Германии еще с конца 20-х годов экспериментировали с промежуточными патронами, а в 1934 — 1935 годах фирма «Густав Геншов Верке» в Карлсруэ изготовила укороченный патрон уменьшенной мощности, под который инженер Г. Фольмер спроектировал автоматический карабин. В 1938 году аналогичное оружие предложила фирма «Вальтер» из Целла-Меллис, однако ни тот, ни другой не выдержали испытаний.

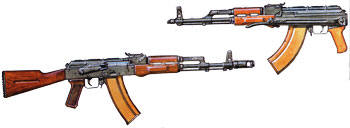

АКСМ. Длина - 880 - 640мм, масса -3,3кг.
АКСМ. Длина - 880 - 640мм, масса -3,3кг. АК-74. Длина без штыка — 940 мм, калибр — 5,45мм, масса без штыка и патронов — 3,3кг, скорострельность — 40 выстрелов в минуту одиночным огнем, 100 — очередями, емкость магазина — 30 патронов.


Магдебургская фабрика «Полте»

Тогда же крупнейший производитель боеприпасов, магдебургская фабрика «Полте» получила от Отдела артиллерийского снабжения вермахта заказ на укороченный патрон, причем особо подчеркивалась необходимость его изготовления на существующем оборудовании с применением отработанной технологии.

Параллельно конструктору Г. Шмайссеру поручили создать автоматическое оружие с дальностью стрельбы 800 м и двумя режимами ведения огня. Для работы автоматики он выбрал принцип отвода пороховых газов через боковое отверстие в стволе. К1940 году завершили изготовление прототипа, однако выяснилось, что выделка большинства деталей требовала сложного станочного оборудования. Пришлось образец передать фирме «Мерц Верке» для срочной технологической доработки.

Образцы шмайссеровского Мкб-42Х и вальтеровского Мкб-42В

Для того чтобы подстраховаться на случай неудачи у Шмайссера, такой же заказ втайне от него передали фирме «Вальтер». В июле 1942 года опытные образцы шмайссеровского Мкб-42Х и вальтеровского Мкб-42В продемонстрировали на Куммерсдорфском полигоне высшему командованию вермахта. И что же? Оба были признаны негодными, а после соответствующего приказа А. Гитлера было решено вообще прекратить дальнейшие работы над ними. Однако военные умудрились обойти запрет, и улучшенный (заимствованием некоторых деталей шмайссеровской модели) Мкб-42Х запустили в производство малой серией, по 1400 штук в месяц.

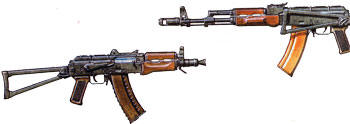

АКС-74. АКС-74У.
АКС-74. АКС-74У.


Весной 1943 года, после новых испытаний, в том числе и в боевой обстановке на Восточном фронте, Мкб-42Х стали выпускать под наименованием «усиленный пистолет-пулемет МП-43», доведя ежемесячную сдачу до 9 тыс. единиц.

Но когда его опять показали Гитлеру, тот мнения не изменил. Скрепя сердце министр вооружений А. Шпеер был вынужден сократить производство явно перспективного оружия. Впрочем, военные проигнорировали и это распоряжение, а летом 1944 года добились снятия всех ограничений. Теперь пропагандисты «третьего рейха» принялись превозносить достоинства нового чудо-оружия, перекрестив его в «Штурмгевер-44» («штурмовая винтовка 44-го года») — сокращенно — СГ-44. Оно вышло удачным, хотя и не лишенным недостатков. В частности, было тяжеловато, баллистика пули промежуточного «курц-патрона» оставляла желать лучшего. Кстати, в этом отношении выгодно отличался советский патрон образца 1943 года, который изготавливался в трех вариантах: обыкновенный, трассирующий и бронебойно-зажигательный, что, естественно, расширяло боевые возможности солдата.

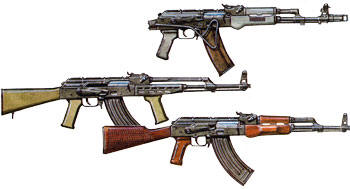

Модель АКС-74 производства ГДР. АКМ венгерского производства. МПиКМ. Разработан специалистами ГДР на основе АК
Модель АКС-74 производства ГДР. АКМ венгерского производства. МПиКМ. Разработан специалистами ГДР на основе АК.
Масса — 4 кг.


Автомат А.И. Судаева

В нашей стране первым взялся за разработку автомата под промежуточный патрон А.И. Судаев, автор очень удачного пистолета-пулемета ППС. В мае 1944 года он представил на полигонные испытания опытный образец, действовавший за счет отвода пороховых газов из ствола на поршень, а потом на свободный затвор, перекосом которого запирались патроны. Однако ни эта, ни три следующие модели на вооружение не приняли. Позже стало ясно, что конструктивная схема Судаева годилась лишь для пистолетных патронов.

Автомат системы Калашникова образца 1947г

Наряду с Судаевым автоматами под промежуточный патрон занимались и другие специалисты. Наибольший успех выпал на долю М.Т. Калашникова. В 1946 году 27-летний изобретатель-самоучка представил автомат, который через три года приняли на вооружение Советской Армии под обозначением «7,62-мм автомат системы Калашникова образца 1947г.», сокращенно АК-47.

В нем также использовался отвод пороховых газов из ствола, однако Калашников нашел оптимальный способ запирания последнего. Спусковой механизм обеспечивал ведение огня очередями и одиночными выстрелами, оригинальным был переводчик режима стрельбы, одновременно служивший предохранителем.

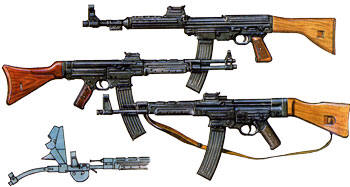

Немецкий автомат фирмы Вальтера Мкб-42В. Длина без штыка—935мм, калибр —7,92мм, масса — 5кг, емкость магазина — 30 патронов.
Немецкий автомат фирмы Вальтера Мкб-42В. Длина без штыка—935мм, калибр —7,92мм, масса — 5кг, емкость магазина — 30 патронов.

Германский автомат (штурмовая винтовка) системы Шмайссера Мкб-42Х. Длина без штыка — 940мм, калибр — 7,92мм, масса — 5кг, емкость магазина — 30 патронов.

Германский автомат системы Шмайссера «Штурмгевер» МП-44 (СГ-43). Длина без штыка — 940мм, калибр — 7,92мм, масса — 4,9 кг, скорострельность — 50 выстрелов в минуту, прицельная дальность стрельбы — 800 м, емкость магазина — 30 патронов.

Наствольная насадка для стрельбы из-за укрытия для германского автомата МП-44.

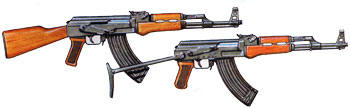

АК-47

АК-47 выпускали с деревянным прикладом и с металлическим, откидным (АКС). В 1959 году автомат модернизировали, повысив точность огня и уменьшив вес, кроме того, его оснастили ножевидным штыком, приспособленным для перекусывания колючей проволоки, даже находящейся под напряжением. Через некоторое время на основе конструкции Калашникова и под его руководством разработали унифицированную систему вооружения Советской Армии. «Калашникова» выпускали в странах — членах Варшавского Договора, других государствах, иной раз с существенными изменениями. Например, у венгерских АКМ и АМД не было деревянного цевья, а перед магазином имелась вторая рукоятка пистолетного типа — под левую руку, как и на румынских АКМ.

МПиК и МПиКС

У МПиК и МПиКС, производившихся в ГДР, рукоятка, приклад и ствольная накладка изготавливались из пластмассы; китайский «56» оборудовался трехгранным игольчатым штыком; польские ПМК-ДГН-60 имели приспособление для стрельбы винтовочными гранатами и газоотвод с регулятором. Приступив к выпуску М-62 и М-71 Сл, финны изменили форму цевья, рукоятки и приклада.

Автомат 5,56-мм «Галил» АРМ

Автомат Калашникова послужил образцом для специалистов израильской фирмы ИМИ — они спроектировали на его основе автомат 5,56-мм «Галил» АРМ. Его оснастили диоптрическим целиком, размещенным на задней части ствольной коробки, а мушку переместили на газоотводную трубку. Изменили и рукоятку заряжания — теперь ею можно было пользоваться как правой, так и левой рукой. В передней части «галила» смонтировали складную стойку, которая в походном положении убиралась в цевье.

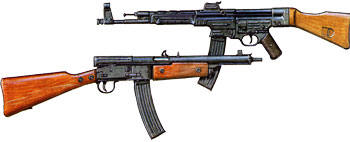

Германский автомат МП-44 выпуска 1945г.
Германский автомат МП-44 выпуска 1945г. Автомат ФГ-45 «Фольксштурм» образца 1945г.
Длина — 960мм, калибр — 7,92мм, масса — 4,2кг, емкость магазина — 30 патронов.


Помимо того, АК широко экспортировался, и ныне им пользуются в армиях и вооруженных формированиях более чем 50 стран. Конструкция его действительно оказалась удачной. Быть может, именно поэтому за границей появились сенсационные сообщения о том, что Калашников попросту переделал немецкую штурмовую винтовку МП-43. В самом деле, сходство между ними есть, но только внешнее. У автоматов Калашникова запирание ствола осуществляется не перекосом, как у «немца», а поворотом затвора — с точки зрения надежности такой подход предпочтительнее.

Ствольная коробка АК монолитно связана с прикладом, тогда как у немецкого оружия — шпильками, не обладающими достаточной прочностью. Отсутствие штыка у «штурмгевера» делает ее непригодной для рукопашного боя. Таким образом, единственной сходной чертой АК и СГ-43 является принцип действия автоматики (а он не нов) и оформление некоторых узлов.

Рейнметалл

Теперь припомним еще одно изобретение, строго секретный патент на которое выдали до второй мировой войны инженерам немецкой компании «Рейнметалл». Речь идет об изогнутой под углом 32° насадке, надевавшейся на дульную часть карабина «маузер» 98К, пистолетов-пулеметов МП-38 и МП-40, а потом и «штурмгеверов», с помощью которой можно было стрелять из-за угла.

Применялись такие приспособления в основном в боях за населенные пункты. С августа 1944 года немцы изготовили около 10 тыс. насадок, главным образом для «штурмгеверов». Подобные надульники имели американские танкисты, а после войны разработкой таких приспособлений занимались и советские специалисты — тоже для стрельбы из танка с закрытыми люками.

В целом второй образец Судаева, мне кажется, тяготеет к ручным пулеметам. Возможно, что первоначально он и создавался как РП, а затем был "преобразован" в автомат. (Против этой версии говорит существование РП Судаева 44-г другой компоновки, см. рис. выше). Проводился ли конкурс в 44г на автомат, существовали ли какие-либо образцы кроме автомата Судаева, достоверной информации нет. Известно только, что по результатам войсковых испытаний АС-44 были выработаны ТТТ ?3131 на автомат под промежуточный патрон.

Резюмируя, можно сказать, что достоверной информации о разработке промежуточного патрона для использования в автоматах не имеется. Разработка автоматов под этот патрон явилась следствием работ Судаева, показавших возможность создания индивидуального автоматического оружия, идя от ручного пулемета по пути снижения массы.

Источник: сайт http://oruzheika.blogspot.com
