Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство

Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство

Пистолет ТК был создан в 1926 г. Сергеем Александровичем Коровиным (1884-1946) под 6,35-мм браунинговский патрон. Задумывался пистолет как гражданский, для самообороны, однако военные решили сделать ТК личным оружием старшего комсостава РККА. Таким образом, пистолет Коровина стал первым самозарядным пистолетом, принятым на вооружение Красной Армии.



Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство. Общие сведения и характеристика

Автоматика пистолета ТК действует на основе отдачи свободного затвора при неподвижном стволе. Ударно-спусковой механизм (УСМ) ударникового типа, одинарного действия.

Флажковый предохранитель расположен с левой стороны рамки. На затворную задержку, расположенную справа на рамке, кожух-затвор можно поставить только вручную.

Питание из отъемного коробчатого однорядного магазина на 8 патронов, расположенного в рукоятке.

Прицел постоянный на 25 м, состоит из мушки и целика.

Основные характеристики

Калибр6,35 мм
Длина ствола67,5 мм
Длина нарезной части ствола52 мм
Число нарезов6
Длина пистолета127 мм
Высота пистолета98 мм
Толщина24 мм
Вес пистолета без патронов400-410 г
Вес снаряженного пистолета480-490 г
Вес магазина без патронов33 г
Емкость магазина8 патронов

Пробивное действие пули: при стрельбе с 25 м по пакету сосновых досок толщиной 2,5 см с промежутком в 7,5 см все пули пробивают 2,5 доски.


Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство. Боевое оружие. Каталог пистолетов. Литература по оружию. Книги по стрельбе на сайте Shooting-UA.

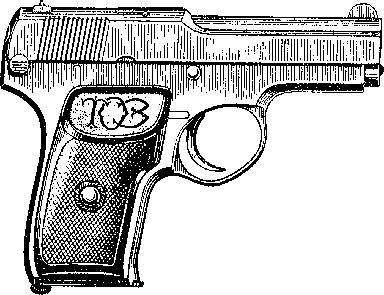

Пистолет ТК

Конструкция деталей и механизмов

Ствол

Внутри ствол имеет нарезной канал с четырьмя нарезами, вьющимися слева вверх направо, и патронник с вырезом для зуба выбрасывателя и скосом для направления патрона при его досылке из магазина.

Снаружи ствол имеет цилиндрическую поверхность с мушкой в дульной части и приливом внизу казенной части с выемом для стержня предохранителя и площадкой для головки стержня возвратной пружины.


Ствол

Кожух-затвор

Содержит канал для ударника с пружиной, прорезь для боевого взвода ударника, чашечку для дна гильзы, паз для выбрасывателя, гнездо для пружины выбрасывателя, накатку для удобства ручного отвода назад, выемки для стоек-разобщителей спусковой тяги, выем для останова затвора, вырез для удаления стреляных гильз и размещения ствола, кольцевую перемычку для размещения головки направляющего стержня возвратной пружины, пазы для направления движения рамки, продольный паз для основания целика.


Кожух-затвор

Рамка

Составляет единое целое с основанием рукоятки и спусковой скобой и имеет два выступа с пазами для направления движения кожуха-затвора, трубчатый прилив для размещения возвратной пружины с направляющим стержнем, гнездо для размещения останова кожуха-затвора, отверстие для предохранителя, паз для прилива ствола, окно для размещения магазина, стойку для упора боевой пружины, продольные окна на основании рукоятки для облегчения пистолета, отверстия для шпилек спускового крючка, лодыжки, защелки магазина, пластинчатых пружин и паз для спускового крючка.

Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство. Боевое оружие. Каталог пистолетов. Литература по оружию. Книги по стрельбе на сайте Shooting-UA.

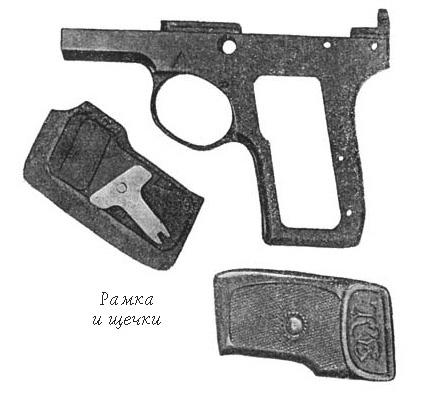

Рамка и щечки

Возвратный механизм

Состоит из возвратной пружины и направляющего стержня возвратной пружины.

Возвратная пружина витая цилиндрическая.

Направляющий стержень цилиндрический с опорным пояском в передней части для упора в перемычку кожуха-затвора и возвратной пружиной.

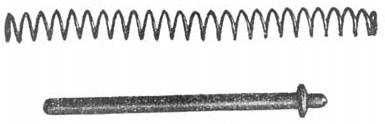

Возвратная пружина и ее стержень

Подающий механизм

Подача патронов в патронник осуществляется с помощью затвора и магазина.

Магазин содержит короб, дно магазина, подаватель и пружину подавателя.

Короб имеет приваренное дно, на боковых стенках - контрольные отверстия и загибы в верхней части для удержания патронов, а также вырез в верхней части для удобства снаряжения и извлечения патронов из магазина.

Дно магазина имеет выступ для удобства извлечения из пистолета.

Подаватель представляет собой изогнутую под тупым углом пластину, один конец которой служит для подачи патронов, а другой - для направления движения.

Пружина подавателя витая прямоугольная.

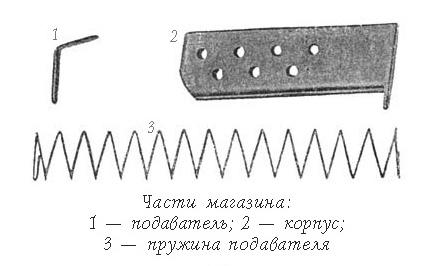

Части магазина: 1 - подаватель; 2 - корпус; 3 - пружина подавателя

Механизм запирания

Запирание канала ствола осуществляется за счет веса затвора и упругой силы возвратной пружины.

Ударно-спусковой механизм

Состоит из спускового крючка, спусковой тяги, ударника, боевой пружины с направляющим стержнем, шептала, спусковой пружины и пружины лодыжки (шептала).

Спусковой крючок имеет хвост, выступ с прорезью для спусковой тяги, отверстие для шпильки, скос для контакта с предохранителем.

Спусковая тяга выполнена в виде фигурной рамки, которая имеет в передней части выступ с отверстием для шпильки, в средней части - два рожка-разобщителя и в задней - площадку для контакта с шепталом.

Шептало (лодыжка) - это фигурная деталь с отверстием для шпильки и тремя выступами, которые служат:

  • верхний - для удержания ударника во взведенном состоянии;

  • средний - для упора в упорную шпильку рамки;

  • нижний - для контакта с задним концом спусковой тяги.

Ударник представляет собой цилиндрическую деталь двух диаметров, его передний конец меньшего диаметра является бойком. Боек также служит отражателем гильз. Он содержит канал для размещения боевой пружины со стержнем и прилив в задней части - боевой взвод.

Боевая пружина витая цилиндрическая.

Направляющий стержень боевой пружины - это цилиндрический стержень с головкой для упора боевой пружины и стойки рамки.

Спусковая пружина - это одноперая упругая пластина, верхняя часть которой заужена и загнута для воздействия на спусковую тягу, а нижняя - широкая - для воздействия на защелку магазина, имеет выгиб под шпильку.

Пружина лодыжки (шептала ) - это двуперая пластинчатая пластина с загнутыми концами перьев для контакта с лодыжкой. Она имеет выгиб под шпильку и широкую нижнюю часть для воздействия на защелку магазина.

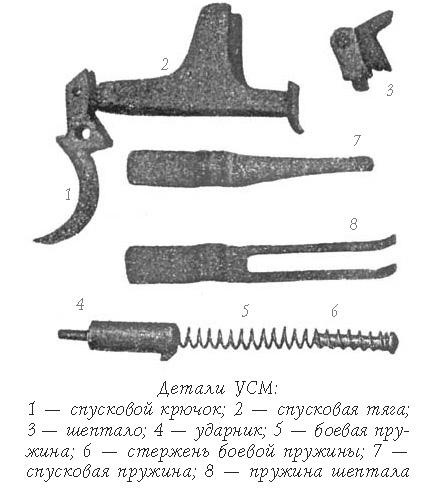

Детали УСМ: 1 - спусковой крючок; 2 - спусковая тяга; 3 - шептало; 4 - ударник; 5 - боевая пружина; 6 - стержень боевой пружины; 7 - спусковая пружина; 8 - пружина шептала

Механизм удаления стреляных гильз

В удалении стреляных гильз принимают участие затвор, выбрасыватель с пружиной и ударник с боевой пружиной.

Выбрасыватель - это плоский двуплечий рычаг с отверстием под шпильку, длинное плечо которого имеет зуб для захвата дна гильзы, а короткое - скошенное с площадкой для упора пружины выбрасывателя.

Пружина выбрасывателя витая цилиндрическая.

Предохранительные устройства

Состоят из предохранителя флажкового типа, который содержит стержень с вырезом в средней части, и флажка с накаткой.


Предохранитель

Прицельные приспособления

Включают неподвижную мушку и перемещаемый целик.

Работа деталей и механизмов

Исходное положение
В исходном состоянии детали занимают следующее положение.
Кожух-затвор под действием возвратной пружины занимает крайнее переднее положение.
Возвратная пружина находится в состоянии наименьшего поджатия.
Выбрасыватель под действием своей пружины утоплен передней частью в паз кожуха-затвора.
Ударник под действием боевой пружины находится в переднем положении, а его боек - в чашечке затвора.
Боевая пружина в состоянии наименьшего поджатия.
Спусковой крючок под действием пружины спуска повернут, и его хвост занимает переднее положение.
Спусковая тяга под действием спусковой пружины находится в переднем положении, а ее задняя часть приподнята таким образом, что стойки-разобщители вошли в пазы кожуха-затвора, а задний выступ встал против нижнего выступа лодыжки (шептала).
Шептало под действием своей пружины прижимается средним выступом к упорной шпильке, а нижний выступ стоит напротив заднего выступа спусковой тяги.
Подаватель под действием своей пружины поднят вверх и прижат к нижнему основанию затвора.
Защелка магазина удерживает магазин в рукоятке пистолета.
Предохранитель не включен.

Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство. Боевое оружие. Каталог пистолетов. Литература по оружию. Книги по стрельбе на сайте Shooting-UA.

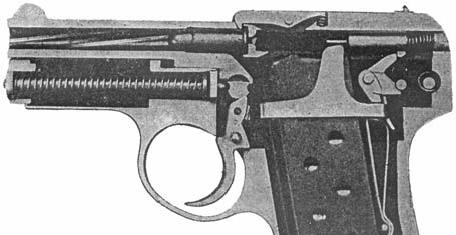

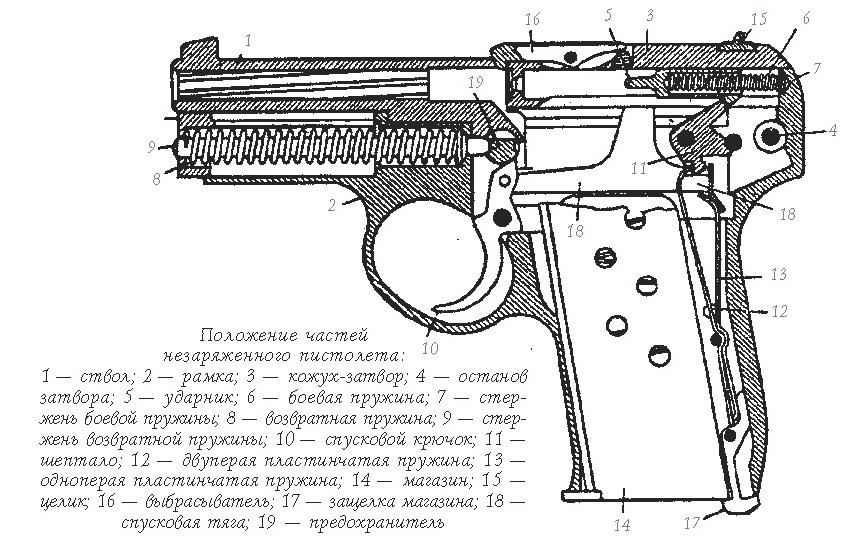

Положение частей незаряженного пистолета: 1 - ствол; 2 - рамка; 3 - кожух-затвор; 4 - останов затвора; 5 - ударник; 6 - боевая пружина; 7 - стержень боевой пружины; 8 - возвратная пружина; 9 - стержень возвратной пружины; 10 - спусковой крючок; 11 - шептало; 12 - двуперая пластинчатая пружина; 13 - одноперая пластинчатая пружина; 14 - магазин; 15 - целик; 16 - выбрасыватель; 17 - защелка магазина; 18 - спусковая тяга; 19 - предохранитель

Заряжание

Для того чтобы зарядить пистолет, необходимо выполнить следующие операции:

  • вынуть магазин из рукоятки пистолета, отведя назад защелку магазина;

  • снарядить магазин патронами;

  • вставить магазин в рукоятку пистолета;

  • отвести назад кожух-затвор до отказа и отпустить.

При движении кожуха-затвора назад сжимается возвратная пружина. Ударник вместе с затвором отходит назад. Задний скос боевого выступа ударника поворачивает верхний выступ шептала и проскакивает его.

Шептало под действием своей пружины возвращается в исходное положение и становится впереди боевого выступа ударника.

Верхние концы стоек-разобщителей спусковой тяги выходят из полукруглых выемок нижней плоскости затвора и опускают ее задний конец, выводя из соприкосновения с нижним выступом шептала.

После того как затвор пройдет магазин, патроны под действием пружины подавателя поднимутся вверх до упора в закраины магазина, а верхний патрон встанет на пути движения затвора.

При обратном движении под действием возвратной пружины кожух-затвор извлекает верхний патрон из магазина и досылает его в патронник ствола, а зуб выбрасывателя заскакивает за проточку гильзы.

Ударник, встретив на своем пути верхний выступ шептала, становится на боевой взвод. Боевая пружина сжата.

Спусковая тяга под действием своей пружины поднимется вверх таким образом, что головки стоек-разобщителей войдут в полукруглые выемки нижней плоскости затвора, а задний конец ее своим выступом встанет перед нижним выступом лодыжки.

Верхний патрон в магазине прижат к нижней плоскости затвора пружиной подавателя.

Пистолет готов к стрельбе.

Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство. Боевое оружие. Каталог пистолетов. Литература по оружию. Книги по стрельбе на сайте Shooting-UA.

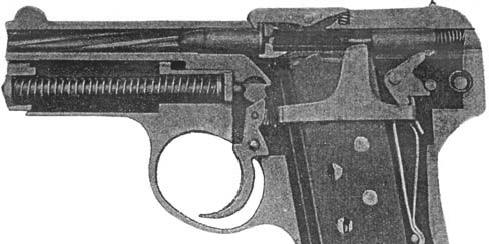

Работа частей пистолета при заряжании

Выстрел

Для производства выстрела необходимо нажать на спусковой крючок. Спусковой крючок при нажиме на его хвост поворачивается и движется назад, а его головка-выступ движется вперед и тянет спусковую тягу.

Спусковая тяга при движении вперед задним выступом входит в соприкосновение с нижним выступом шептала, поворачивает его. Шептало, поворачиваясь, верхним выступом сходит с боевого выступа ударника.

Ударник, не удерживаемый более ничем, под действием боевой пружины устремляется вперед, своим бойком разбивает капсюль, и происходит выстрел.

Под действием пороховых газов кожух-затвор отходит назад до упора в передний выступ рамки пистолета, утапливает стойки-разобщители спусковой тяги, сжимает возвратную пружину.

Захваченная зубом выбрасывателя и извлеченная из патронника под действием боевой пружины и бойка стреляная гильза выбрасывается.

Спусковая тяга под нажимом стоек опускается вниз и освобождает шептало.

Шептало под действием своей пружины поворачивается и занимает исходное положение, когда ее верхний выступ стоит за боевым выступом ударника.

Очередной патрон под действием пружины подавателя поднимается и становится на пути кожуха-затвора.

Дальше детали работают, как при ручном заряжании пистолета. Для того чтобы произвести следующий выстрел, необходимо отпустить спусковой крючок и снова нажать на него.

При освобождении спускового крючка от нажима он совместно со спусковой тягой под действием спусковой пружины займет исходное положение, т.е. хвост спускового крючка повернется вперед, спусковая тяга поднимется, и ее задний конец встанет перед нижним выступом лодыжки, а концы стоек войдут в выемки нижней плоскости затвора.

Пистолет готов к очередному выстрелу.

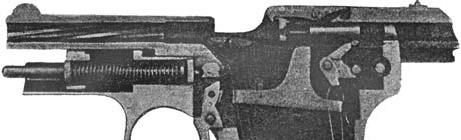

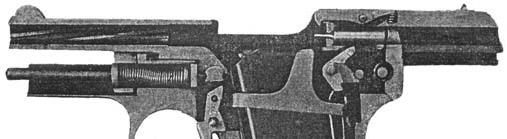

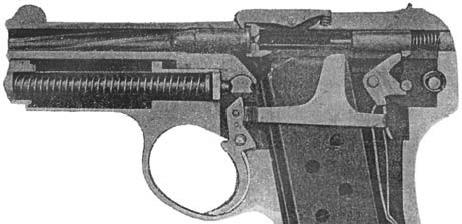

Положение частей пистолета в момент выстрела

Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство. Боевое оружие. Каталог пистолетов. Литература по оружию. Книги по стрельбе на сайте Shooting-UA.

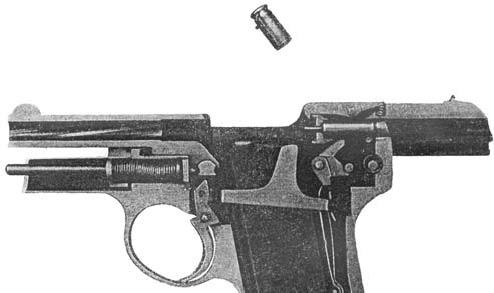

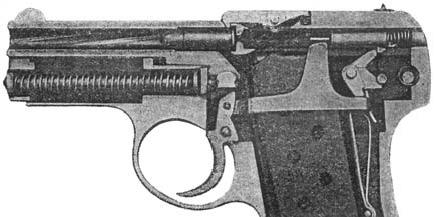

Положение частей пистолета после выстрела

Постановка на предохранитель

Для того чтобы включить предохранитель, необходимо его флажок повернуть на 180° назад.

В этом положении предохранителя его непрорезанная часть стержня обращена к верхнему выступу спускового крючка и блокирует его.

Для того чтобы снять пистолет с предохранителя, необходимо его флажок повернуть на 180° вперед. В этом случае стержень предохранителя встанет своей прорезью над верхним выступом спускового крючка и разблокирует его.

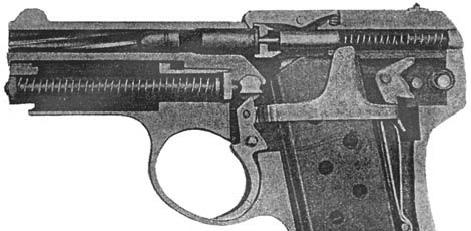

Положение частей пистолета на предохранителе

Разряжание

  • поставить пистолет на предохранитель;

  • вынуть магазин из рукоятки пистолета, нажав на защелку магазина;

  • отвести назад кожух-затвор и удалить патрон из патронника;

  • извлечь патроны из магазина;

  • вставить пустой магазин в рукоятку пистолета.

Разборка и сборка пистолета

Неполная разборка и сборка
1. Вынуть магазин из рукоятки.
2. Отвести назад кожух-затвор и поставить его на останов, нажав на головку останова.
3. Вынуть предохранитель из гнезда рамки.
4. Вытолкнуть ствол из пазов рамки назад и отделить от рамки.
5. Отделить кожух-затвор от рамки.
6. Отделить возвратную пружину.
7. Отделить стержень возвратной пружины.
Сборка пистолета производится в обратном порядке.

Пистолет Коровина (ТК). Общие сведения, разборка, полное руководство. Боевое оружие. Каталог пистолетов. Литература по оружию. Книги по стрельбе на сайте Shooting-UA.

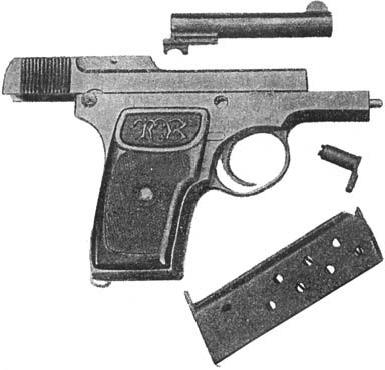

Части пистолета при неполной разборке

Полная разборка и сборка
1. Произвести неполную разборку пистолета.
2. Отделить ударник с боевой пружиной.
3. Отделить щечки рукоятки, повернув их запоры отверткой.
4. Отделить спусковой крючок со спусковой тягой, выбив шпильку.
5. Отделить пластинчатые пластины, выбив их шпильку.
6. Отделить защелку магазина, выбив ее шпильку.
7. Отделить шептало, выбив его шпильку.
Сборка пистолета производится в обратном порядке.
