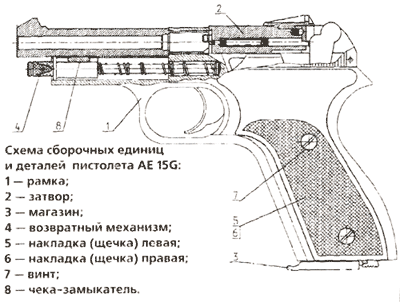

Базовое устройство (любого) пистолета на примере пистолета конструкции AE 15G Базовое устройство пистолета состоит из следующих основных частей и механизмов: рамки, ствола, прицела, затвора, ударно-спускового механизма, возвратного механизма, замыкателя затвора, магазина, щечек и принадлежности.
Рамка составляет одно целое с рукояткой пистолета и спусковой скобой. Она служит для соединения деталей и механизмов пистолета. Защелка. К рамке прикреплена защелка магазина с пружиной для удержания магазина от выпадения и отражатель для отражения гильзы (патрона) наружу. Ствол неподвижно запрессован в стойку рамки и зафиксирован поперечным штифтом. На дульную часть ствола насажено основание мушки, на котором прикреплена мушка с помощью винта. Благодаря наличию винта регулятора, высоту мушки можно изменять при приведении пистолета к нормальному бою. Базовое устройство (любого) пистолета на примере пистолета конструкции AE 15GПрицел состоит из основания, прикрепленного к рамке с помощью заклепки, целика с пружиной и винта. Целик вместе с мушкой служит для прицеливания. Целик благодаря винту можно перемещать вправо и влево.
Прицельные приспособления — целик и мушка — регулируются с четкой фиксацией через четверть оборота винта, что соответствует перемещению мушки по вертикали, а целика по горизонтали. Затвор служит для постановки курка на боевой взвод, для досылания патрона из магазина в патронник, для запирания канала ствола при выстреле и для извлечения гильзы (патрона) из патронника.
Затвор состоит из: остова с направляющими выступами и досылателем; ударника с пружиной для нанесения удара по капсюлю патрона; выбрасывателя с пружиной для извлечения гильзы (патрона) из патронника и удерживания ее в чашечке затвора до встречи с отражателем.
Ударник представляет собой тонкий стержень с бойком спереди и утолщенной головкой сзади. Спереди на ударник надевается отбойная пружина, отводящая ударник внутрь затвора до полного утапливания бойка. Ударно-спусковой механизм состоит из курка с тягой и осью, боевой пружины, шептала с пружиной, спускового крючка с пружиной, спусковой тяги с пружиной и предохранителя. Курок предназначен для сообщения движения ударнику. Он имеет массивную головку для удара по ударнику, боевой и предохранительный взводы. Боевая пружина служит для сообщения курку быстрого вращательного движения. Шептало предназначено для удержания курка на боевом и предохранительном взводах. Пружина шептала прижимает шептало к курку, обеспечивая, тем самым, заскакивание шептала за боевой и предохранительный взводы. Спусковой крючок с помощью спусковой тяги отводит нижнюю часть шептала назад при нажиме на крючок пальцем руки.
Спусковая тяга имеет разобщитель, который исключает возможность выстрела при незапертом или при не полностью запертом канале ствола. Ограничительный винт предназначен для регулирования хода спускового крючка. Пружина спускового крючка предназначена для возвращения спускового крючка в переднее положение после прекращения нажима на крючок пальцем руки. Пружина спусковой тяги поджимает спусковую тягу вверх. Щиток предназначен для удержания спущенного крючка и его пружины, а также пружины спусковой тяги от выпадения. Он крепится на рамке (с правой стороны) при помощи винта.  Предохранитель служит для ограничения отвода нижней части шептала назад и тем самым исключает возможность срыва курка с боевого взвода.
Возвратный механизм служит для возвращения затвора в переднее положение. Он состоит из возвратной пружины, штока, головки штока и муфты. Шток служит направляющей возвратной пружины. Муфта является упором переднего конца возвратной пружины и упором замыкателя затвора. Головка штока прикреплена к переднему концу штока с помощью шпильки. Головка предназначена для поворота штока рукой при разборке и сборке пистолета. Чека-замыкатель затвора служит для соединения затвора с муфтой и ограничения движения затвора назад. Магазин служит для помещения в нем патронов. Он состоит из корпуса, подавателя, пружины подавателя, крышки магазина, защелки крышки и кнопки. Кнопка предназначена для отведения подавателя вниз при снаряжении магазина патронами и указания количества патронов в магазине. Щечки (накладки) прикрывают боковые окна рукоятки рамки и придают рукоятке форму, удобную для удержания пистолета в руке. Щечки крепятся к рукоятке винтами. «Марго» и «Дрель» Высокие надежность, эргономичность и точность стрельбы прославленного спортивного пистолета послужили причиной появления его различных клонов, которые на волне популярности базового образца и в эпоху расцвета рынка гражданского и служебного оружия, просто были обречены на успех. Так, для оперативных работников правоохранительных органов и специальных служб объединение «Ижмаш» в начале 90-х гг. создало малогабаритный пистолет «Дрель». Пистолет был создан под пистолетный патрон ПСМ (5,45х18) на основе пистолета М.В. Марголина обр. 1948 г., от которого его отличает, кроме патрона, укороченный ствол, простейшие прицельные приспособления, отсутствие ряда специальных приспособлений и упрошенная форма щечек рукоятки. Автоматика действует на основе отдачи свободного затвора. Ударный механизм — курковый, с открытым расположением курка. Спусковой механизм включает спусковой крючок, шарнирно связанный со спусковой тягой, поворачивающей подпружиненное шептало курка. Выступ тяги служит для разобщения ее с шепталом затвором при его движении назад. Предохраняет от случайного выстрела особый паз на курке. Когда боевой взвод шептала попадает сюда, происходит взаимная блокировка курка и шептала. Рукоятка пистолета имеет угол наклона 111 градусов и фигурные щечки, обеспечивающие удобный хват оружия. Постоянный прицел расположен на остове затвора, мушка — на стволе. Пистолет при достаточном для своего назначения поражающем действии пули выгодно отличается от применявшегося до того в МВД ПМ компактностью и удобством в обращении. Как утверждают, по уравновешенности он превосходит равнокалиберный ПСМ, а эргономичная рукоятка способствует более высокой точности стрельбы. Почти одновременно с «Дрелью», по той же схеме разработан и 5,6-мм пистолет «Марго» (сокращенно от «Марголин»). Пистолет со спортивной родословной, специально созданный для гражданского рынка, предназначен для стрельбы стандартным «длинным винтовочным» патроном калибра .22LR. Спектр применения данной модели весьма широк — от самообороны до тренировочной стрельбы, а низкая стоимость патронов .22LR позволяет не ограничивать себя в тренировках. Благодаря негромкому звуку выстрела и низкоскоростной безоболочечной пуле, тренироваться можно практически в любом помещении или на открытой площадке, оборудованной самым примитивным пулеулавливателем. В пистолете «Марго» имеется возможность регулировки усилия спуска от 1 до 2,5 кг. К слову сказать, на базе пистолета Марголина создавались и образцы газового оружия, например, завоевавший популярность в 90-х гг. ИЖ-77 калибра 8 мм, с магазином вместимостью 6 патронов. В ИЖ-77 были сохранены основные конструктивные элементы пистолета-прототипа. Ударно-спусковой механизм с открытым курком, без самовзвода. Основные узлы выполнены из стали. К недостаткам моделей «Дрель» и «Марго» следует отнести оставшееся им «в наследство» от спортивного пистолета отсутствие самовзвода и специальных предохранителей. Особенности конструкции AE 15G Чем же притягателен пистолет Марголина до сих пор, несмотря на свой весьма почтенный возраст — почти 60 лет?! Во-первых, высокой эргономичностью рукоятки, присущей целевому спортивному оружию. Во-вторых, идеальным балансом с некоторым перевесом на рукоять, что позволяет вести высокоточную стрельбу. Особенно это характерно для моделей с укороченным, относительно штатного пистолета, стволом. Подобным качеством, присущим целевому оружию, обладал, например, пистолет Георга Люгера — P.08. По мнению большинства стрелков из этого оружия, большой угол наклона рукоятки способствовал естественному удержанию пистолета при прицеливании и мягко ощущаемой отдаче. В-третьих, современные модели, созданные на базе пистолета Марголина, изготавливаются из оригинальных узлов и деталей, прошедших в свое время «военную приемку». Модель AE 15G калибра 9 мм Р.А. является переделанным из пистолета Марголина спецсредством активной обороны, предназначенным для отстрела патронов, снаряженных резиновой пулей. Переделка осуществлена путем: замены штатного нарезного 5,6-мм ствола на гладкий с диаметром канала 6 мм и диаметром патронника 9,5 мм; монтажа в рамку металлического штифта, который исключает возможность установки на рамку AE 15G затвора спортивного пистолета Марголина; переделки чашечки затвора и ударника под патроны центрального боя; замены штатного магазина на магазин под пистолетный патрон калибра 9 мм Р.А. с резиновой пулей.
Исследованиями, проводившимися ГНИЭКЦ МВД Украины, установлено, что конструкция патронника и ствола данного пистолета не позволяет осуществлять стрельбу штатными патронами к боевому оружию без внесения изменений в конструкцию пистолета или патронов. Таким образом, конструкция пистолета AE 15G обеспечивает защиту от переделок в огнестрельное оружие с помощью универсальных инструментов общего назначения. В пистолете выполнен ряд серьезных доработок, что позволяет говорить не о банальном «перестволе» оружия, а о серьезной переработке конструкции малокалиберного пистолета Марголина с целью его адаптации для стрельбы 9-мм патронами с резиновой пулей.

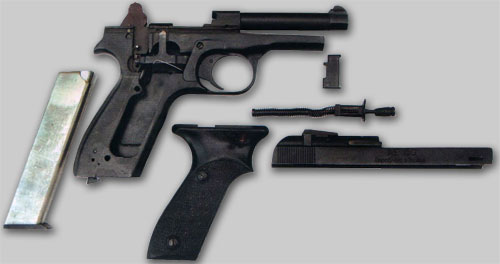

 Вид на спусковой механизм (правая накладка рукоятики снята)
Основным элементом, подвергшимся переработке, явился ствол. Ввиду существенного увеличения калибра, эту деталь спроектировали заново. Ствол изготовлен способом токарно-фрезерных работ из заготовки стали марки 30ХГСА и выполнен единой деталью с мушкой. После специальной термообработки ствол приобретает твердость 30-34 HRC. Монтаж ствола осуществлен прессовой посадкой в стойку рамки и фиксацией двумя «глухими» неизвлекаемыми штифтами, конструкция которых не позволяет «перестволить» пистолет в криминальных целях. Ввиду применения 9-мм патрона, возвратный механизм пистолета Марголина подвергся доработке. Возвратная пружина пистолета — новая, с увеличенной жесткостью, рассчитанная на отдачу гораздо более мощного патрона (чем 5,6-мм малокалиберный) — 9 мм Р.А. Рамка пистолета также подверглась доработке. Рамка и затвор доработаны с целью исключения возможности применения штатных деталей спортивного пистолета МЦ. Кроме того, из эргономических соображений рукоятку пистолета укоротили на 7 мм. Это потребовало переноса защелки магазина, которая, кстати, заново спроектирована в КБ СП «Шмайсер». Применение нового патрона потребовал и нового магазина, который также спроектирован в КБ СП «Шмайсер». Магазин вместимостью 7 патронов полностью изготовлен из стальных деталей и отличается высокой надежностью. Для его перемещения в рукоятке пистолета выполнено 2 направляющих поперечных штифта. Модернизирована и чека-замыкатель, служащая для соединения затвора с муфтой возвратного механизма и ограничения движения затвора назад. В модели AE 15G она выполнена с зацепами, надежно фиксирующими боковые направляющие выступы затвора и не позволяющими им расходиться в стороны. Затвор подвергся существенной переработке, поскольку пистолет Марголина предназначен для стрельбы 5,6-мм патронами кольцевого воспламенения, а патроны 9 мм Р.А., как известно, — центрального боя. Соответственно штатный ударник не позволял вести стрельбу патронами 9 мм Р.А. Поэтому конструкторы СП «Шмайсер» приняли решение полностью заглушить отверстие ударника и просверлить новое отверстие, соосное каналу ствола. При этом конструкция нового узла ударника не позволяет переделать затвор обратно — для стрельбы патронами кольцевого воспламенения. Еще одной важной доработкой инженеров СП «Шмайсер» является оригинальный рамочный «П»-образный неавтоматический предохранитель, расположенный в поперечном пазу остова затвора. Предохранитель подпружинен и имеет два фиксированных положения, в одном из которых специальный предохранительный выступ препятствует нанесению удара курком по головке ударника. Место расположения предохранителя — в эргономичной зоне оружия непосредственно под целиком.  Отражатель и УСМ остались от пистолета Марголина без изменений
Целик на пистолете — также новый, расположенный в поперечном пазу типа «ласточкин хвост» в остове затвора и зафиксированный точечным кернением, что позволяет при необходимости выполнять пристрелку. (Мушка, как упоминалось выше, выфрезерована из цельной ствольной заготовки и не предполагает регулировок.) Поскольку для стрельбы из пистолета используется относительно мощный 9-мм бесфланцевый патрон с кольцевой проточкой гильзы, то выбрасыватель AE 15G — новый, подпружиненный, качающийся на вертикальной оси, с более широким и прочным зацепом, чем используемый на пистолетах Марголина. Это позволяет надежно экстрагировать гильзы 9-мм патронов даже в случае их раздутия. Средний ресурс пистолета AE 15G заявлен производителем не менее 5000 выстрелов, хотя, учитывая ресурс, заложенный в оригинальных деталях пистолета Марголина, эта цифра может быть гораздо выше. |
