Методы определения расстояния до цели при помощи оптического прицела. Визуальное определение расстояний до мишениЧасто приходится слышать, что стрелки просто не знают как определить расстояние до мишени (цели), в которую нужно сделать выстрел. И это при том, что на винтовке, или ружье (карабине) установлен оптический прицел. Вообще тема оптических прицелов очень частая в вопросах на форумах и письмах читателей. Основные вопросы - это прицельные сетки и расстояния до объекта наблюдения. Какая из прицельных сеток лучше всего подходит для стрельбы на большие дистанции. Почему именно на большие? Да потому, что на дистанции от 10 до 20 м проще использовать коллиматорный прицел. Я решил упорядочить некоторую информацию по поводу оптики и расстояния.

Простой метод определения расстояния до объекта
Глазомерный способ определения расстояния до мишени
Определение расстояния до цели по угловым размерам
Измерение углов подручными средствами

Простой метод определения расстояния до объекта

На рисунке ниже вы видите прицельную сетку Rangefinder, или как ее называют в народе – "арбалетная сетка". Прицелы, с данным видом прицельной сетки, получили большую популярность среди владельцев оружия с оптическими прицелами. Удобная шкала вычисления расстояний и одновременно вспомогательные перекрестья позволяют очень точно вычислять расстояние до цели, внося  определенные корректировки. На рисунке хорошо видно, каким образом можно определять расстояние до цели на примере оптического прицела 4х32.

Визуальное определение расстояния до цели при помощи оптического прицела. Прицельная сетка Rangefinder, или арбалетная сетка

Визуальное определение расстояния до цели при помощи оптического прицела
(прицельная сетка Rangefinder, или арбалетная сетка)


Методы определения расстояния до цели при помощи оптического прицела

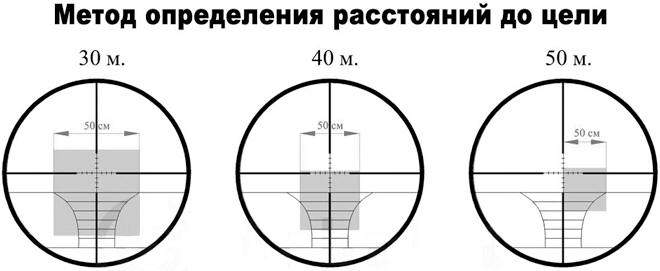

Стоит отметить, что настройку и предварительную калибровку каждого прицела необходимо проводить отдельно. Делать это нужно следующим образом:
— возьмите «эталон» с размером по вертикали и горизонтали 50 см. (например картонную коробку),
— выставьте кратность прицела на 4 (если у вас  прицел с переменной кратностью) и взгляните  на  «эталон» через оптический прицел с расстояния в 30 м. Обычно на таком расстоянии 0,5 метра ширины помещается между кривыми на уровне центрального перекрестья.

Если «эталон» не помещается между кривыми или наоборот намного меньше, то нужно изменить расстояние до мишени, пока не добьетесь нужного результата. Запомните это расстояние, или лучше всего сделайте себе пометку, что бы потом когда будет нужно, вы могли бы быстро вычислить расстояние до цели.

Таким же образом находим расстояния соответствующие всем остальным прицельным маркам на сетке. После этого уже можно начинать пристреливать прицел. «Почему же не наоборот?» - спросите вы. Да потому, что легче пристрелять прицел по уже известным расстояниям. Теперь, взглянув на объект охоты через оптический прицел, вы точно будете знать расстояние до цели.

Такие прицелы можно устанавливать на  пневматическом и на огнестрельном оружии.

Для приближенного определения расстояния снайпер, или стрелок может применять следующие также простейшие способы.

Глазомерный способ определения расстояния до мишени

Чтобы поразить цель с первого выстрела, необходимо знать расстояние до нее. Это необходимо для правильного определения величины поправок на боковой ветер, температуру воздуха, атмосферное давление и, главное, для установки правильного прицела и выбора точки прицеливания.

Умение быстро и точно определять расстояние до неподвижных, движущихся, а также до появляющихся целей является одним из основных условий успешной работы снайпера.Методы определения расстояния до цели при помощи оптического прицела. Визуальное определение расстояний до мишени

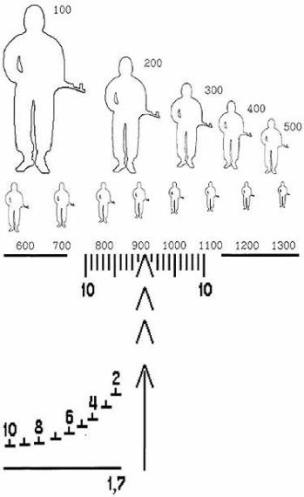

Рис. Пропорциональное восприятие снайпером цели сеткой прицела ПСО-1 для выработки автоматических навыков в определении дальности

Основной, самый простой и быстрый, наиболее доступный снайперу в любых условиях боевой обстановки. Однако достаточно точный глазомер приобретается не сразу, он вырабатывается путем систематической тренировки, проводимой в разнообразных условиях местности, в различное время года и суток. Чтобы развить свой глазомер, необходимо чаще упражняться в оценке на глаз расстояний с обязательной проверкой их шагами и по карте или каким-либо другим способом.

Прежде всего, необходимо научиться мысленно представлять и уверенно различать на любой местности несколько наиболее удобных в качестве эталонов расстояний. Начинать тренировку следует с коротких расстояний (10, 50, 100 м). Хорошо освоив эти дистанции можно переходить последовательно к большим (200, 400, 800 м) вплоть до предельной дальности действительного огня снайперской винтовки. Изучив и закрепив в зрительной памяти эти эталоны, легко можно сравнить с ними и оценивать другие расстояния.

В процессе такой тренировки основное внимание следует обращать на учет побочных явлений, которые влияют на точность глазомерного способа определения расстояний:
1. Более крупные предметы кажутся ближе мелких, находящихся на том же расстоянии.
2. Более близко расположенными кажутся предметы, видимые резче и отчетливее, поэтому:
— предметы яркой окраски (белой, желтой, красной) кажутся ближе, чем предметы темных цветов (черного, коричневого, синего),
— ярко освещенные предметы кажутся ближе слабо освещенных, находящихся на том же расстоянии,
— во время тумана, дождя, в сумерки, в пасмурные дни, при насыщенности воздуха пылью наблюдаемые предметы кажутся дальше, чем в ясные солнечные дни,
— чем резче разница в окраске предметов и фона, на котором они видны, тем более уменьшенными кажутся расстояния до этих предметов; например, зимой снежное поле как бы приближает все находящиеся на нем более темные предметы.

3. Чем меньше промежуточных предметов находится между глазом и наблюдаемым предметом, тем этот предмет кажется ближе, в частности:
— предметы на ровной местности кажутся ближе,
— особенно сокращенными кажутся расстояния, определяемые через обширные открытые водные пространства, противоположный берег всегда кажется ближе, чем в действительности,
— складки местности (овраги, лощины), пересекающие измеряемую линию, как бы уменьшают расстояние,
— при наблюдении лежа предметы кажутся ближе, чем при наблюдении стоя.

4. При наблюдении снизу вверх, от подошвы горы к вершине предметы кажутся ближе, а при наблюдении сверху вниз - дальше.

Видимость предметов на различных дистанциях:

Дистанция (км) Предмет
0,1Черты лица человека, кисти рук, подробности снаряжения и вооружения. Обвалившаяся штукатурка, архитектурные украшения, отдельные кирпичи строений. Форма и цвет листьев, кора стволов деревьев. Нити проволочного заграждения и личное оружие: пистолет, ракетница.
0,2Общие черты лица, общие детали снаряжения и вооружения, форма головного убора. Отдельные бревна и доски, разбитые окна строений. Листья деревьев и проволока на опорах проволочного заграждения. Ночью - зажженные сигареты.
0,3Овал лица человека, расцветка одежды. Детали строений: карнизы, наличники, водосточные трубы. Легкое пехотное оружие: винтовка, автомат, ручной пулемет.
0,4 Головной убор, одежда, обувь. Живая фигура в общих чертах. Переплеты рам в окнах строений. Тяжелое пехотное оружие: АГС, миномет, станковый пулемет.
0,5—0,6 Контуры живой фигуры - чётко, различимы движения рук и ног. Крупные детали строений: крыльцо, забор, окна, двери. Сучья деревьев. Опоры проволочного заграждения. Легкая артиллерия: СПГ, ЗУ, БО, тяжелый миномет.
0,7—0,8 Живая фигура - общий контур. Печные трубы и чердачные окна строений различимы. Большие сучья деревьев. Грузовые а/м, боевые машины и танки, стоящие на месте.
0,9—1,0 Очертания живой фигуры - трудно различимы. Пятна окон строений. Нижняя часть ствола и общий контур деревьев. Телеграфные столбы.
2,0—4,0 Небольшие отдельные дома, ж/д вагоны. Ночью - зажжённые фонари.
6,0—8,0Заводские трубы, скопления небольших домов, большие отдельные постройки. Ночью - зажженные фары.
15,0—18,0Большие колокольни и большие башни.


Определение расстояния до цели по угловым размерам

Определение расстояния до цели по угловым размерам возможно, если известна наблюдаемая линейная величина (высота, ширина или длина) предмета, до которого определяется расстояние. Способ сводится к измерению угла в тысячных, под которым виден этот предмет.

Тысячная является 1/6000 частью кругового горизонта, увеличивающейся в ширину прямо пропорционально увеличению дистанции до точки отсчета, каковой является центр круга. Для тех, кому трудно понять, запомните, что тысячная на расстоянии:

  • 100 м = 10 см,

  • 200 м = 20 см,

  • 300 м = 30 см,

  • 400 м = 40 см и т.д.

УголПишетсяПроизносится
1 тыс. 0-01ноль ноль одна
2,5 тыс. 0-02,5ноль ноль две с половиной
5 тыс.0-05ноль ноль пять
10 тыс.0-10ноль десять
50 тыс.0-50ноль пятьдесят
100 тыс.1-00один ноль ноль


Зная примерные линейные габариты цели, либо ориентира в метрах и угловую величину этого объекта можно определить расстояние, используя формулу тысячной: Д = (В х 1000)/У,
где Д - дистанция до цели
1000 - постоянная неизменяемая математическая величина, присутствующая всегда в этой формуле
У - угловая величина цели, то есть, говоря проще, сколько однотысячных делений на шкале оптического прицела или другого прибора займет цель
В - метрическая (то есть в метрах) известная ширина или высота цели.

К примеру, засечена цель. Необходимо определить до нее расстояние. Каковы действия?
1. Измеряем угол цели в тыс.
2. Габарит предмета, находящегося рядом с целью в метрах, умножаем на 1000
3. Полученный результат делим на измеренный угол в тыс.

Метрические параметры некоторых объектов составляют:

ОбъектВысота (м) Ширина (м)
Голова без каски0,250,20
Голова в каске0,250,25
Человек1,7-1,80,5
Пригнувшийся человек1,50,5
Мотоциклист1,70,6
Легковой а/м1,53,8-4,5
Грузовой а/м2,0-3,05,0-6,0
Ж/д вагон на 4 оси3,5-4,014,0-15,0
Деревянный столб6,0
Бетонный столб8,0
Одноэтажный дом5,0
Один этаж многоэтажного дома3,0
Заводская труба30,0


Шкалы имеющихся на вооружении открытых прицелов, оптических прицелов и оптических приборов отградуированы в тысячных и имеют цену деления:
Прицелы ПСО
Прицелы ПСО

Монокуляры, бинокли, перископы и трубки разведчика
Монокуляры, бинокли, перископы и трубки разведчика

Открытый винтовочный прицел
Открытый винтовочный прицел


Таким образом, для определения расстояния до объекта при помощи оптики необходимо разместить его между делениями шкалы прицела (прибора) и, узнав его угловую величину, подсчитать расстояние, используя приведенную выше формулу.

Пример, нужно определить расстояние до цели (грудная или ростовая мишень), которая поместилась в один маленький боковой отрезок шкалы оптического прицела ПСО-1.

Решение, ширина грудной или ростовой мишени (пехотинец в полный рост), равна 0,5 м. По промерам при помощи ПСО-1 цель закрывается одним делением шкалы боковых поправок, т.е. углом 1 тысячная.
Следовательно: Д=(0,5 х 1000)/1=500м.


Измерение углов подручными средствами

Для измерения углов с помощью линейки необходимо держать ее перед собой, на расстоянии 50 см от глаза, тогда одно ее деление (1 мм) будет соответствовать 0-02.
Точность измерения углов этим способом зависит от навыка в вынесении линейки точно на 50 см от глаза. В этом можно натренироваться с помощью веревки (нитки) такой длины.

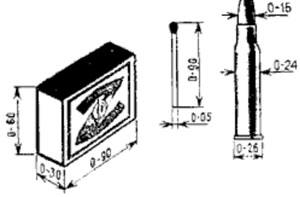

Для измерения углов подручными предметами можно использовать палец, ладонь или любой подручный небольшой предмет (спичечную коробку, карандаш, 7,62 мм снайперский патрон), размеры которого в миллиметрах, а следовательно, и в тысячных известны. Для измерения угла такая мерка также выносится на расстояние 50 см от глаза, и по ней путем сравнения определяется искомая величина угла.

Угловые величины некоторых предметов составляют:

ПредметУгол (тыс.)
1 мм шкалы линейки0—02
Спичка по толщине0—05
Спичка по высоте0—90
Сп. коробок по длине0—90
Сп. коробок по высоте0—30
Сп. коробок по ширине0—60
Карандаш по толщине0—15
Пуля 7,62 мм по толщине0—16
Корпус гильзы 7,62x54 мм0—24
Шляпка гильзы 7,62x54 мм0—26

Методы определения расстояния до цели при помощи оптического прицелаМетоды определения расстояния до цели при помощи оптического прицела

Приобретя навыки в измерении углов, следует переходить непосредственно к определению расстояний по измеренным угловым размерам предметов.
Определение расстояний по угловым размерам предметов дает точные результаты лишь при условии, если хорошо известны действительные размеры наблюдаемых предметов, и угловые измерения производятся тщательно с помощью измерительных приборов (бинокля, стереотрубы).


Источник: материалы сайта arbalet75.ru и zakon-grif.ru
