Часть 1 (продолжение)

Чего мы не знаем о наших мишенях?
(История развития мишеней в спортивной пулевой стрельбе)

Начало здесь...

Тир спортивной базы «Новогорск»

Готов принять стрелков тир спортивной базы «Новогорск». Система новых уникальных тиров: на 10 м 2 тира. Один из них можно использовать для «движущейся мишени» (2 новых установки) или 10 мишеней для стрельбы из пневматической винтовки и пистолета, 25 м (3 установки) и 50 м. на 20 мишеней. Все тиры оборудованы новейшим электронным оборудованием фирмы «Аскор», которое благодаря консультанту по строительству и электронщика по образованию ЗМС, ЗТ СССР Олегу Лапкину, готово для тренировок. Поражает количество и отделка подсобных помещений всех тиров и гостиницы в целом: 2 раздевалки мужская и женская, личные сейфы для каждого спортсмена, душевые комнаты, туалеты, тренерские комнаты, комнаты отдыха, склады для оружия и патронов, мастерская, оборудованная современными станками, комната чистки оружия. Из гостиницы можно попасть в любой тир, не выходя на улицу. Можно подняться на лифте. Без сомнений, новый круглогодичный стрелковый комплекс «Новогорск» лучший в мире по компактности, оснащению электроникой, комфорту для проживания спортсменов, условиям для тренировок, питанию (шведский стол), занятий ОФП, условиям реабилитации, медицинского обслуживания (современные кабинеты физиотерапии, кабинеты для массажистов), доступ в Интернет во всём комплексе. Большое значение имеет близость спорткомплекса «Новогорск» от центра Москвы и аэропорта «Шереметьево».

Стрелковый комплекс «Новогорск» по всем показателям превосходит аналогичный международный комплекс немецкой стрелковой школы в Висбадене, построенный в прошлом веке. Тем не менее, в школе, кроме стрелков сборной Германии, проводят УТС национальные сборные многих стран. Спортсмены могут приехать на такие сборы без оружия, патронов и без тренеров. Всё, что нужно для тренировок, они могут получить на месте. Немецкие тренеры проводят тренировки, читают лекции по методике стрельбы. По желанию команды спортсменов могут отвезти на фирмы, где могут отладить оружие, подобрать патроны, купить новое оружие и патроны. В школе периодически проводятся международные семинары тренеров, судей с присвоением международных лицензий. Фирма «Аскор» проводит свои семинары по устройству и эксплуатации электронных мишеней. Без таких специалистов стало невозможно проводить УТС и, тем более, соревнования.

На стрельбище «Лисья Нора» только усилиями инженера А. Гранина поддерживается рабочий режим электронных мишеней на всех рубежах. Чаще всего заниматься ими приходится ежедневно с утра до ночи. Первым в России разобрался в устройстве и правилах эксплуатации электронных мишеней главный тренер Олег Лапкин, благодаря своему образованию и врождённому интересу ко всем новинках в электронике. Он, несмотря на занятость в сборной команде, которая в те времена успешно выступала на всех международных соревнованиях, поддерживал рабочее состояние электронных мишеней на стрельбище в Мытищах и тире в Новогорска.

Есть ещё несколько человек, которые в силу своей «продвинутости» в электронике оказывают помощь при отказах работы электронных мишеней. Это стрелки Михаил Неструев и Артём Хаджибеков, сын Олега Лапкина – Юрий Лапкин, Анатолий Актов работавший тренером-инженером еще сборной СССР по пулевой стрельбе и основатель известной фирмы «СКАТТ», прошедший курсы и единственный в России имеющий сертификат фирмы «СИУС-АСКОР». Мы тоже остро нуждаемся в организации таких курсов для тренеров и специалистов, имеющих в своём распоряжении электронные мишени. Пока я не могу представить себе региональный тир, в котором приезжие специалисты установили, отрегулировали электронные установки на 25 м, объяснили, как подключать многочисленные кабели, как переключать программы на пульте управления и …. уехали. Вопрос состоит только в том, через сколько дней электроника откажется выполнять команды дилетантов. На новом стрельбище в Катаре, где проводили УТС стрелки сборной РФ по упражнению МП-8 через месяц после Азиатских игр, нам с трудом удалось «реанимировать» из 10 новых установок «Аскор» только 3.

Вывод: прежде, чем приобрести электронные мишени, нужно иметь штатного специалиста или заранее подготовить его на курсах для участия в монтаже, настройке и эксплуатации такого сложного, капризного и дорогого оборудования. Заранее обговорить сроки гарантии и условия сервисного обслуживания. (Сейчас на базе РГУФК (бывшая ГЦОЛИФК) создается центр подготовки таких специалистов оборудованный современными электронными мишенями как фирмы «СИУС-АСКОР» так и фирм «МЕЙТОН» и «МЕГАЛИНК»

У международной федерации ISSF существует методика и сертификация соответствия точности электронных мишеней бумажным мишеням и правилам ISSF (мишени трех фирм прошли тестирование и получили сертификат соответствия точности) т.е. точность работы ЭМА достаточна для правильного определения достоинства пробоин в стрельбе из пневматической винтовки на 10м. по мишени №8, особенно в финальной части упражнения, где достоинство пробоин определяется с десятыми долями очка.

Попробуем посчитать, величину абсолютной погрешности, которую можно считать приемлемой для финальных серий по мишени №8 с десятыми долями очка. Построим круг в центре мишени, размеры которого таковы, что любая пробоина, центр которой попадает внутрь этого круга или на границу (окружность), засчитывается по правилам как «десятка». Радиус «десятки» равен 0,25 мм. Радиус калибра пробоины равен 2,25мм. Если круг пробоины касается габарита десятки (пробоина достоинством 10,0), то расстояние центра пробоины от центра мишени будет равно сумме этих радиусов (0,25 + 2,25 =2,5 мм.). Следовательно, искомый круг имеет радиус R=2,5 мм. Для определения десятых долей очка, этот круг нужно разделить на 10 очковых зон десятью равноотстоящими окружностями (габаритами). Расстояние между габаритами будет равно 1/10 R=0,25 мм. Получаем 10 «очковых зон» от 10,0 до 10,9 (центральный круг радиуса 0,25 мм). Многие стрелки задаются вопросом: почему попадание в самый центр мишени не оценивается как 11,0 (когда точки центра мишени и центра пробоины совпадают)? Дело в том, что определения точки в геометрии не существует. Главное свойство точки состоит в том, что она имеет площадь равную нулю, поэтому вероятность совпадения точки центра мишени и «случайной» точки (центра пробоины) тоже равна нулю. Теоретически центральный круг, определяющий достоинство пробоины как 10,9 можно разделить ещё на 10 зон габаритами, с расстоянием между которыми будет 0,025мм, тогда получится 10 новых «очковых зон» с достоинством от 10,90 до 10,99. Уменьшение «очковых зон» путём добавления дробных габаритов теоретически можно продолжить дальше и распространить на всю мишень на существующие «зоны» «девятки», восьмёрки, и т.д. В итоге каждый шаг «измельчения очковых зон» будет серьёзным приближением к «непрерывной» оценке достоинства пробоин.

К сожалению, на пути такого приближения возникают, по крайней мере, две серьёзные проблемы:

1. Первая состоит в том, что процесс «измельчения» очковых зон быстро упрётся в величину погрешности при оценке достоинства пробоин у существующих ЭМА. Точность определения достоинства пробоин должна быть такова, чтобы однозначно определялась попадание точки центра пробоины в самую «мелкую» очковую зону. В кольцо, образованное соседними габаритами. В случае, когда ЭМА определяет достоинство пробоин с точностью 0,1 очка, соседние габариты находятся на расстоянии 0,25мм. Это возможно, если погрешность вычисления центра ЭМА не превышает меньше половины этого расстояния, например, 0,1мм. Представители фирмы «Аскор» уверяют, что такой точностью обладают их ЭМА, использующие акустический принцип. Эта же фирма освоила ЭМА следующего поколения, принцип работы которых основан на облучении оптических сенсоров лазерным лучом, развёрнутым в плоский фронт. В этой плоскости точность определения центра пробоины может любая и зависит только от разрешения сенсора. Лазерные мишени LS10, сертифицированные ISSF имеют точность 0,01мм, что может позволить вычислять и сотые доли очка. Пока такая точность избыточная, но она уже узаконена.

Такие мишени на 10м ISSF рекомендует использовать на крупнейших международных соревнованиях, на которых регистрируются мировые рекорды. Кроме того, фирма «Аскор» освоила производство «гибридных» мишеней HS10. В этих мишенях центральная часть (самая востребованная область) сканируется лазерным лучом (точность около 0,01мм.). На остальной части мишени используется акустический принцип (точность около 0,1мм). Такие мишени стоят дешевле и рекомендуются для тренировок и национальных соревнований. В новом тире Новогорска для стрельбы из пневматических винтовок установлены мишени S10(звуковые). В другом тире стоят установки LS10 для финалов.

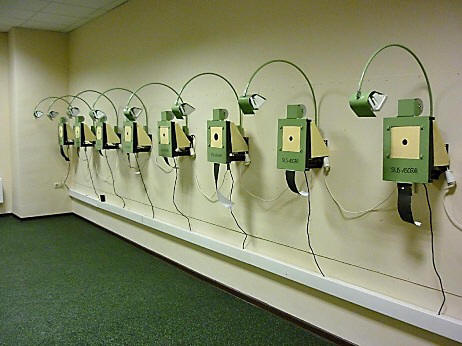

Мишени S10 на 10м. в новом «старом» тире «Новогорск» на 20 мишеней
Мишени S10 на 10м. в новом «старом» тире «Новогорск» на 20 мишеней


В других упражнениях площади мишеней значительно больше и сомнений по поводу точности акустических ЭМУ не возникает.

2. Вторая проблема появляется при использовании бумажных мишеней. Всё-таки, доля электронных мишеней на стрельбищах и тирах России намного меньше, чем бумажных. Бригады судей КОР выполняют огромный объём работы по подсчёту результатов соревнований. Этот процесс занимает много времени. Подручные средства: прибор типа «Дизаг», линейка с конусной шкалой имеют ограниченную точность измерений, на порядок хуже точности ЭМА и эту точность невозможно улучшить имеющимися приборами. В финале, для определения десятых долей очка, в упражнениях МП-8 и МП-5 судьи КОР должны ходить к мишеням после каждой серии из пяти выстрелов и измерять каждую «подозрительную на попадание» пробоину. В других упражнениях достоинство пробоин измеряются после каждого финального выстрела, произведённого всеми финалистами.

Паузы между финальными выстрелами (сериями в МП-8 и МП-5) получаются очень длинные, и весь финал длится очень долго. Общее время финала во многом зависит от «марафонских» способностей судей на 25м, наличия блиндажа на 50м, где судьи измеряют каждую пробоину и сообщают результаты на огневой рубеж. На 10м после каждого выстрела мишени подъезжают по тросам на линию огня, обрабатываются судьями КОР на линии огня, результаты объявляются, и новые мишени одним нажатием кнопки отправляются на огневой рубеж для следующего выстрела. Такая процедура экономит общее время финала за счёт быстрой доставки мишеней на линию огня. Однако, измерение десятых долей очка каждой пробоины занимает много времени, а точность измерительных инструментов для мишени №8 вызывает сомнения. В новой редакции правил уже узаконено проведение финалов только с использованием ЭМА.

Анализ существующих мишеней в олимпийской программе дисциплин пулевой стрельбы

Вернёмся к истокам процесса появления стандартных унифицированных бумажных мишеней. В 1921г. в Париже был основан международный стрелковый союз стрелкового спорта (UIT), в состав которого вошли 13 стран. Национальные федерации (союзы) были созданы намного раньше. Швейцария-1824г., Великобритании-1859г., Германии-1861г., Франции-1884г. и т.д. Каждая страна имела свой набор стрелковых дисциплин, поэтому UIT имел большой выбор стрелковых дисциплин, испытанных на соревнованиях. Среди многочисленных проблем общих правил для всех членов UIT появилась проблема выбора унифицированных мишеней для международных соревнований, т.к. для одних и тех же дисциплин в разных странах были разные мишени.

Если известна дистанция стрельбы, калибр оружия, положение корпуса стрелка при стрельбе, то возникает очень сложный вопрос о размерах мишени, которые удовлетворяла бы всех: стрелков, судей, организаторов и зрителей. Никаких методик расчёта размеров мишеней не существует. Есть только расплывчатые пожелания:

1. Главная идея быстрого подсчёта результата должна иметь место.
2. Ранжирование стрелков по сумме набранных очков должно быть очевидным и понятным для всех.
3. Достижения лучших стрелков, в том числе рекорды (мира, континентальные, национальные) должны быть на почтительном расстоянии от абсолютного результата. Достижение абсолютного результата означает кризис упражнения (размеров мишени или дистанции) и является тормозом дальнейшего развития дисциплины. В истории стрелкового спорта многократно приходилось преодолевать такой кризис путём уменьшения очковых зон мишеней, сокращения общего времени на стрельбу, всевозможными запретами на усовершенствования элементов оружия.

Несколько примеров
До 1958г. диаметр «десятки» мишени №7 для стрельбы из малокалиберной винтовки на 50м был равен 20мм. С 1 января 1958г.решением UIT диаметр «десятки» стал равен 12,4мм. Площадь «десятки» уменьшилась в 2,6 раза. На ЧМ-1958г. в Москве применялись уже уменьшенные мишени. Последний мировой рекорд 1176 очков в упражнении МВ-6 (3Х40) по старым мишеням принадлежал О. Енсену (Дания). Новым рекордом мира стал результат 1148 очков чемпиона мира на ЧМ-1958 В.Н. Шамбуркина. Благодаря искусству стрелков, последовательного повышения качества винтовок и особенно патронов, мировой рекорд в МВ-6 подрастал значительно быстрее, чем предполагали законодатели.

Существенный вклад в рост мировых рекордов внесли стрелки сборной СССР. В. Шамбуркин (1149-ОИ-1960), О. Лапкин(1165-ЧЕ-1969), В. Власов(1173-ОИ-1980), К. Иванов (1175-ЧЕ-1985). В те времена финалов ещё не было, поэтому установленный мировой рекорд, как правило, приносил золотую медаль. Итак, радикальное сокращение площади «десятки» не решило проблему абсолютного результата, а отодвинуло её в среднем на 20 лет. Уже в 1969г на ЧЕ в Пльзене чехословацкий стрелок Я. Курка показал абсолютный результат 400 очков в положении «лёжа» при выполнении упражнения МВ-6. В 1988г. в таблице мировых рекордов значилось 38 повторений этого рекорда. В упражнении МВ-9 (60 выстрелов «лёжа») первый абсолютный результат по новым мишеням был зарегистрирован в 1981году и в 1988г. в таблице мировых рекордов числилось 15 (!) повторений этого рекорда.

С первого января 1989 г. диаметр «десятки» вновь уменьшили до 10,4мм. В этом же 1989г на ЧЕ-Загреб В. Бочкарёв (СССР) открыл новую страницу абсолютных рекордов (600 очков), а количество соавторов этого рекорда с каждым годом увеличивается. Несмотря на радикальные «откусывания» площади «десятки», мировой рекорд в МВ-6 в 1992г вырос до 1186-ти очков. (Р. Дебенец. Словения). В этом же 1989 г., уменьшились размеры всех мишеней олимпийской программы, кроме мишени №4, которая с 1900г., без кризисов, применяется в упражнениях МП-6, МП-5 и РП-5. Изменились и мишень №8 (пневматическая винтовка). Диаметр «десятки» был 1.0 мм, стал 0,5 мм. Последний мировой рекорд по старым мишеням был равен 597 очков, первый мировой рекорд по новой мишени в 1989 г стал 593 очка. Результат старого рекорда 597 очков был, достигнут в 1995 г. и затем, постепенно, вырос до 600 очков с коллективом соавторов. Мишень №9 для пневматического пистолета на 10 м. Старая «десятка» диаметром 12 мм «похудела» на 0,5 мм до размера 11,5 мм. Последний мировой рекорд по старой мишени 590 очков. Первый рекорд по новой мишени 583 очка зафиксирован на первых соревнованиях сезона 1989 г. В этом же году С. Пыжьянов последовательно улучшил рекорд 590 и 593 очка, который пока не превзойдён. (Подробнее о мишенях, а также скачать их можно здесь...)

Самые большие изменения претерпела мишень для скоростной стрельбы из малокалиберного пистолета.

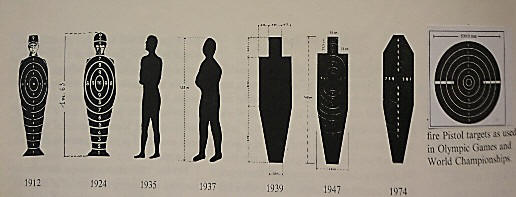

Эволюция мишеней для скоростной стрельбы из пистолета 1912-2012г.

Эволюция мишеней для скоростной стрельбы из пистолета является историей «столетней войны» между сторонниками ранжированием стрелков по количеству попаданий в «фигуру человека» и сторонниками подсчёта набранных очков с использованием габаритов в этих мишенях (если они есть). Поскольку, быстрее всего, эта дисциплина попала в программы спортивных соревнований по рекомендациям военных и полицейских (основной состав участников соревнований в то время), то при ранжировании стрелков по занятым местам долгое время приоритет естественно отдавался «попаданиям». При равенстве попаданий подсчитывались очки, если на мишенях были габариты. Если на мишенях (№4-6) габаритов не было (габариты сознательно были убраны сторонниками «попаданий»), то кандидатам в призёры предоставлялось право на перестрелку до нарушения равенства попаданий. Кандидатов с абсолютным результатом набиралось очень много. К следующим соревнованиям менялись правила и мишени. Подробнее можно будет прочитать в следующей моей работе. «Исторический обзор». Эволюции и соревнований МП-8.

Фигура 1 Фигура 2 Фигура 3 Фигура 4 Фигура 5 Фигура 6 Figure7 Фигура 9 с 1989
Фигура 1 Фигура 2 Фигура 3 Фигура 4 Фигура 5 Фигура 6 Figure7 Фигура 9 с 1989


Кроме «войны» между сторонниками «попаданий» и сторонниками подсчёта очков, международный союз стрелкового спорта(UIT-c 1921г.) испытывал постоянное давление олимпийского Комитета по поводу агрессивности внешнего контура мишеней и даже названий дисциплин: «Бегущий олень», «Бегущая косуля», «Бегущий кабан» и, в первую очередь, фигур человека. Своё неудовольствие ОК многократно высказывал в ультимативной форме, угрожая исключить эти дисциплины из программы ОИ. Поэтому галерею мишеней на рисунке можно назвать «Эволюция уступок программному Комитету олимпийских Игр» или «Этапы преобразования внешнего вида мишеней для МП-8 от фигуры человека к привычному для стрелков квадрату с чёрным «яблоком».

Даже слово «силуэт» в правилах заменено «появляющаяся мишень». Из набора мишеней видно, как долго сопротивлялась UIT. 100 лет понадобилось, чтобы мишень военнослужащего превратилась в привычный квадрат с большим чёрным «яблоком» с концентрическими габаритами, включая «пятёрку». Диаметр «десятки» теперь равен 100 мм. Диаметр контрольной «десятки» 50 мм. (Фигура 9).

В историческом ряду мишеней на рисунке не хватает одной фигуры №8. Перед ОИ-1988 в Сеуле в 1986 г. опять же по требованию ОК. модернизировали мишень (Фигура 7) в чёрный прямоугольник, «отрезав» голову и ноги изображения. Получился прямоугольник со старыми овальными габаритами от «шестёрки» наверху до «шестёрки» внизу, к которому название «силуэт» уже не подходило. Такая мишень имела официальный статус с 1.01. 1986 г. по 31.12.1988 г. На олимпийских Играх в Сеуле в 1988 г. советский «олимпийщик» Афанасий Кузьмин завоевал золотую медаль с новым олимпийским рекордом по этим мишеням (598+100 в финале). Действующая ныне мишень (Фигура 9) введена с 01.01. 1989 г. В классификации российских правил это мишень №5. Площадь круга «десятки» в новой мишени уменьшилась более чем в 2 раза. Очень неудобно, что вместе с мишенями, менялись правила стрельбы, и заново начиналась регистрация рекордов. Последний рекорд по старым мишеням в упражнении МП-8 599 очков установил известный советский стрелок И. Пузырёв.

Отсчёт новым рекордам начался с 1989 г. не только в упражнении МП-8, но и в упражнениях МП-5 и РП-5, вторая половина этих упражнений выполняется по мишеням №5. Первый «новый» рекорд в упражнении МП-8 зафиксирован в этом же 1989 г и был равен 583 очков. В том же году знаменитый немецкий «олимпийщик» Р. Шуман поднял планку рекорда до 594 очков. Он же в 1995 г поэтапно довёл его до 597 очков. Кроме того, несколько раз менялись условия выполнения финальных серий в упражнении МП-8. С 1 января 2013 г. правила финальных соревнований радикально изменились во всех олимпийских дисциплинах (смотри новые правила ISSF 2013 г.). В упражнении МП-8, в качестве эксперимента, радикальные изменения финала были применены уже осенью 2010 г. на ФКМ, который выиграл россиянин Л. Екимов.

Несмотря на протесты, руководства ССР (Стрелковый Союз России), российских тренеров и спортсменов Административный Совет ISSF утвердил эти изменения, и новые правила вступили в силу с начала 2013 г. Для того, чтобы влиять на такие решения, нужно контролировать их и участвовать в дискуссиях на стадии обсуждения новых проектов в Секционных комитетах и в Техническом комитете ISSF. Напомню, что уже давно российских представителей в ключевых комитетах нет, т.к. ССР не выставляет кандидатуры российских кандидатов на выборы в рабочие структуры ISSF. В итоге, мы не только не можем влиять на обсуждение новых проектов, но и не имеем текущей информации о предмете обсуждения. Мы получаем готовый утверждённый закон, который должны исполнять, как и все страны, входящие в ISSF. Российские стрелки постоянно испытывают прессинг со стороны иностранных судей. В своё время, в 2010г., по просьбе ведущих тренеров мира в упражнении МП-8, я разработал проект финальных соревнований для МП-8 и своевременно передал его И. Золотарёву для утверждения и отправки в ISSF в качестве предложений ССР. Однако этот проект на заседание Генеральной Ассамблеи в 2010 г. не попал. Его просто не послали...

Продолжение здесь...

Автор: Старший тренер сборной команды РФ Сулейманов Р.В.
