Изготовление деревянной рукоятки к револьверу

Изготовление деревянной рукоятки к револьверу

Рукоятки заводского изготовления не пригодны для переделки и подгонки их по руке стрелка. При подгонке заводской рукоятки стрелкам, имеющим маленькую кисть руки, приходится подрезать заднюю опорную плоскость рукоятки до металла рамки с целью подачи руки вперед. Иначе такие стрелки не достают серединой ногтевой фаланги до спускового крючка.

Изготовление деревянной рукоятки к револьверу

В связи с этим рукоятка в местах подрезки трескается, откалываются верхние опорные выступы щечек, и она приходит в негодность. С целью усиления прочности рукоятки необходимо опилить заднюю часть рамки револьвера (рис. 148).

Опиловка рамки револьвераРис. 148. Опиловка револьвера рамки

Поэтому целесообразнее изготовить новую рукоятку из бруска выдержанного сухого дерева, лучше ореха, размером 6x8x12 см. Волокна дерева должны быть расположены вдоль бруска, сверху вниз. Вначале надо отфуговать по ширине обе плоскости бруска. Затем наложить рамку револьвера попеременно на правую и левую стороны бруска так, чтобы нижняя передняя стенка рамки была от края бруска на 1-2 см, а верхняя задняя часть рамки - на 1-1,5 см. При этом положение рамки на бруске получится несколько наперекос. Это делается с целью усиления прочности рукоятки. Наложенную рамку на плоскостях бруска очертить карандашом и на бруске стамеской выбрать глубину, равную половине толщины рамки (рис. 149).

Револьверная рукоятка своими руками

После этого брусок распиливается на две части лучковой пилой так, чтобы правая щечка имела сверху размеры 2 см, а снизу 3,5 см, соответственно левая снизу - 2 см, а сверху - 3,5 см. Такой разрез бруска необходим для того, чтобы выступ под большой палец получился как можно полнее. Согласно правилам соревнования рукоятка револьвера должна быть не шире 5 см. Форма ее должна быть такой, чтобы рукоятка касалась только кисти руки. Выступы и вырезы, создающие опору для кисти (сверху или снизу), разрешаются в пределах 0,5 см от профиля рукоятки. Размер выступа под большой палец не ограничивается, но он должен быть в пределах общей ширины рукоятки.

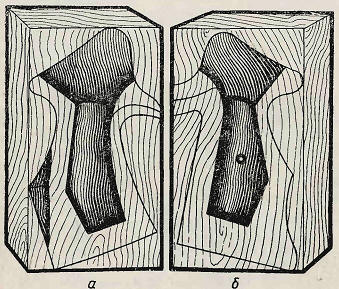

Выборка внутренней части рамки и моделирование рукоятки: а — левая сторона; б — правая сторонаРис. 149. Выборка внутренней части рамки и моделирование рукоятки:
а — левая сторона; б — правая сторона

После распиловки бруска необходимо обе щечки надеть на рамку револьвера и проверить плотность их подгонки.

Зазор между щечками не допускается. Рамка револьвера внутри щечек должна держаться плотно и без качки. Моделирование рукоятки производится следующим образом.

На внутренней плоскости правой щечки вычертить карандашом форму рукоятки, исходя при этом из размера кисти руки. Намеченный рельеф правой стороны рукоятки вырезать узкой лучковой пилой. Затем соединить обе щечки и по правой счертить левую.

При опиловке узкой пилой левой щечки в задней части ее оставляется запас дерева для упора мякоти большого пальца и нижней части ладони. Передняя часть щечки обрезается точно по нанесенным размерам правой стороны. Низ рукоятки обрезается параллельно стволу по длине, на ширину захвата ладони руки. В верхней части предварительно выпилить узкой пилой площадку под большой палец с припуском 4-5 мм для окончательной подгонки по руке стрелка.

Проделав это, нужно вложить рамку револьвера попеременно в правую и левую щечки и через отверстие в рамке для соединительных винтов щечек просверлить сквозные отверстия сверлом 4 мм. Затем с наружных сторон эти отверстия углубить сверлом 8,5 мм для установки гаек (глазков) соединительных винтов, имеющих диаметр 9 мм. Гайки запрессовать в щечки как можно глубже и плотнее. Затем отвернуть соединительный винт, снять боковую крышку рамки и, привернув правую щечку к рамке револьвера, просверлить в ней отверстие для соединительного винта рамки. С наружной стороны это отверстие рассверлить сверлом 6,5 мм под головку винта.

Подгонку рукоятки непосредственно по руке стрелка производить так, чтобы площадь соприкосновения ее с кистью руки была по возможности большей. Для этого вначале полукруглыми стамесками обрабатывается правая щечка. В задней нижней части выбирается углубление для помещения мякоти ладони, в средней части щечки оставляется небольшое утолщение, необходимое для одинаковой фиксации револьвера в руке. Верхняя часть щечки в районе положения указательного пальца делается как можно тоньше для того, чтобы пальцы при обхвате рукоятки имели естественное положение, а не были бы сильно разведены в стороны (растопыренными).Рис. 150. Подгонка рукоятки револьвера по руке

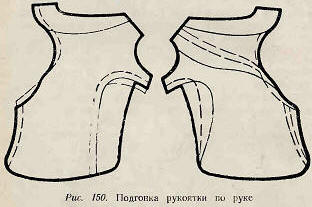

Рис. 150. Подгонка рукоятки револьвера по руке

Опорная площадка под средний палец делается как можно ближе к предохранительной скобе с тем, чтобы расстояние между указательным и средним пальцами было по возможности минимальным. Подогнав правую щечку, нужно привернуть обе щечки к рамке револьвера, свернуть их соединительным винтом и подогнать левую. Вначале подгоняется средняя часть щечки под мякоть большого пальца и выступ под этот палец. Наклон выступа делается по желанию стрелка. Затем подгоняется передняя часть щечки. Обрабатывать переднюю часть левой щечки необходимо совместно с правой, добиваясь более плотного обхвата рукоятки всеми тремя пальцами. Левая сторона опорной площадки для среднего пальца делается несколько ниже правой для того, чтобы исключить сваливание револьвера.

При подгонке этих мест, стрелку нужно несколько раз вскинуть револьвер и проверить положение мушки в прорези прицела. Если мушка прижимается к правой стороне прорези, то осторожно подрезать места прилегания мякоти большого пальца и нижней части ладони так, чтобы рука переместилась немного влево. А если мушка прижимается к левой стороне прорези, нужно подпилить заднюю часть правой щечки, включая фиксирующий выступ, и переместить руку немного вправо. В случае если мушка видна выше прорези прицела, нужно подрезать полукруглой стамеской опорную площадку под средний палец. Если мушка внизу, то необходимо на опорную площадку наклеить тонкий слой ореховых опилок, перемешанных со столярным клеем (рис. 150).

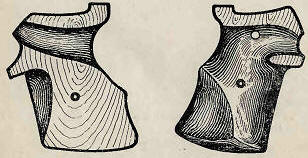

Форма рукоятки револьвера, рекомендуемая для изготовленияРис. 151. Форма рукоятки револьвера, рекомендуемая для изготовления

Работая полукруглой стамеской, нужно несколько поворачивать ее в дереве, нажимая при этом на ее рукоятку. Выборка дерева стамеской поперек волокон без поворота может вызвать различные отколы. По окончании грубой подгонки рукоятки пилой, рашпилем или стамеской нужно обрабатывать рукоятку полукруглым драчевым напильником с тем, чтобы сделать рукоятку обтекаемой и красивой (рис. 151).

Затем зачистить ее шлифовальной шкуркой. Зачищенную рукоятку слегка смочить водой и просушить. Далее обязательно зашлифовать мелкозернистой шкуркой и отполировать. После полировки на рукоятке нарезается насечка. Насечку наносить по направлению волокон дерева при помощи специального прибора.

Автор: Алексей Данилов -  «Современное спортивное оружие и его отладка»
