Устройство и оборудование охотничьих стендов и стрельбищ. Круглый стенд. Траншейный стенд

Устройство и оборудование охотничьих стендов и стрельбищ

Устройство и оборудование охотничьих стендов и стрельбищ

КРУГЛЫЙ СТЕНД

Стрельба на круглом стенде по характеру и разнообразию полета мишеней и по изготовке стрелка очень близка к стрельбе на охоте. Поэтому стрельбой на круглом стенде должны интересоваться не только спортсмены, но и охотники. Стрельба на круглом стенде имеет большое прикладное значение: в процессе стрельбы у стреляющих развивается быстрота реакции и вырабатывается умение в несколько десятых долей секунды произвести меткий выстрел. Это умение с успехом может быть использовано в охотничьей и боевой практике при стрельбе по появляющимся и движущимся наземным и воздушным целям.

Рисунок 27: Участок для круглого стенда:
а - центр стрелковой площадки стенда; б - продольная ось; в - поперечная ось

Устройство круглого стенда и оборудование его несложны (две вышки и две метательные машинки). Круглый стенд может построить даже небольшое объединение охотников и стрелков-спортсменов. Круглый стенд легко сделать переносным, что тоже имеет свои преимущества, сокращая расходы по охране.

Проводить учебную стрельбу и соревновательные стрельбы на круглом стенде с успехом можно из охотничьих ружей среднего качества и различных калибров, потому что дистанция стрельбы редко бывает больше 25 м. Стреляющий из ружья 20-го калибра может уверенно соревноваться со стрелками, пользующимися ружьями 16-го и 12-го калибра. Это дает возможность развернуть широкую, подлинно массовую, работу среди охотников и стрелков-спортсменов.

Стрелки, освоившие стрельбу на круглом стенде, после небольшого периода ознакомления с особенностями стрельбы на траншейном стенде смогут также успешно стрелять и на последнем. Стрельба на стендах того и другого типа не только не снижает стрелкового мастерства и не влияет на результаты, но способствует повышению мастерства стрелка.

Устройство круглого стенда. Для устройства и размещения одной площадки круглого стенда необходим ровный открытый участок местности прямоугольной формы 300x600 м.

Рисунок 28: Расположение стрелковых мест на площадке круглого стенда:
а - центр стрелковой площадки (цифрами обозначены стрелковые места)

Если впереди площадки в зоне стрельбы есть деревья, то часть поверхности мишени следует окрашивать в белый цвет (летом), чтобы мишень была лучше видна на фоне зелени. Продольная ось площадки стенда должна быть расположена в направлении с юга на север (можно с небольшим отклонением на восток). При таком расположении площадки относительно стран света солнце не будет ослеплять стрелка и стрельбу можно будет вести в течение всего дня.

Для определения центра стрелковой площадки стенда надо разделить участок на две равные части продольной осью (рис. 27). Затем от южной границы участка откладывают 30 м и проводят поперечную ось в, параллельную границе. На пересечении двух осей б и в будет находиться центр стрелковой площадки круглого стенда а. Для разметки стрелковых мест из точки а нужно провести окружность, имеющую радиус 19,2 м (рис. 28). На половине окружности, обращенной на юг, расположатся семь стрелковых мест, находящиеся на равных расстояниях одно от другого, 8-е место будет расположено в центральной части круга а. Таким образом, на площадке круглого стенда будет восемь стрелковых мест. Границы круга и стрелковых мест обозначаются линией, наносимой на поверхности площадки известью. Лучше сделать по всей полуокружности площадки, по диаметру и в месте расположения вышек деревянный или гравийный настил (рис. 29).

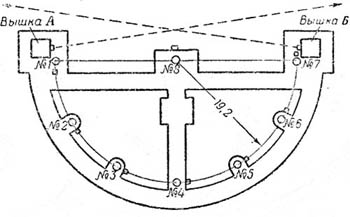

Рисунок 29: Настил на стрелковой площадке круглого стенда
Около каждого стрелкового места устанавливается столик, на который стрелок кладет патроны. К ножке столика прикрепляется дощечка с надписью номера данного стрелкового места (рис. 30). Граница стрелкового круга, расположенная в зоне огня, также отмечается линией, наносимой известью на протяжении 12 м от стрелковых мест 1-го и 7-го. Все мишени на круглом стенде должны поражаться в пределах стрелкового круга] мишени, пораженные за его пределами, не засчитываются: Наличие ясно видимой границы стрелкового круга помогает стреляющему ориентироваться и облегчает работу судьи.

Около 1-го и 7-го стрелковых мест устанавливается две вышки (башни), в которых помещается по одной метательной машинке. Вышка А, расположенная у 1-го стрелкового места, имеет окно б, сделанное на высоте 3,5 м над уровнем площадки. Из него вылетает мишень, выбрасываемая метательной машинкой, укрепленной внутри вышки (рис. 31). Вышку можно делать из досок или фанеры. Две стенки ее, обращенные в сторону стрелковых мест, обшивают листовым железом, не пробиваемым дробью № 6 и № 7. Вышка может иметь круглое или прямоугольное поперечное сечение. Сторона (диаметр) вышки должна быть равна 1,8-2 м, высота 1,8-2 м. Во избежание попадания дроби в окно б, оно закрывается предохранительным щитком в. Предохранительный щиток может иметь различную форму, важно только, чтобы он обеспечивал безопасность работающего на вышке; при стрельбе с любого стрелкового места дробь не должна попадать в окно.

Рисунок 31: Левая вышка А:
а - смотровое окно; б - окно для вылета мишени; в - предохранительный щиток; г - стрелковое место

Форма и размеры окна для вылета мишени и предохранительный щиток должны быть рассчитаны так, чтобы мишень, выброшенная в неправильном направлении, разбивалась о стенку вышки или о предохранительный щиток. Выше отверстия для вылета мишени делается смотровое окно а, в которое вставлено толстое, не пробиваемое дробью стекло. В задней стенке вышки делается дверь для входа. С этой же стороны сделана постоянная или приставная лестница. При постройке вышки нужно учесть возможность помещения в ней требующегося количества мишеней, инструмента для ремонта машинки, скамейки и пр. и возможность создания нормальных условий для работы в ней заряжающего машинку рабочего.

Вторая вышка Б такая же, как и вышка А (рис. 32). Она устанавливается на земле. Выбрасываемые метательной машинкой мишени должны вылетать из окна вышки на высоте 0,91 м, считая от уровня площадки.

В 5,5 м впереди 8-го стрелкового места в направлении огневой зоны на линии продольной оси стрелковой площадки находится контрольный шест высотой 5 м. Верхний его конец является контрольной точкой для установки метательных машинок и определения правильности полета выпущенных мишеней. Мишени, выпускаемые из вышек А и Б, должны пролетать примерно у верхнего конца шеста. Горизонтальная дальность полета мишеней в тихий, безветренный день должна быть не менее 50-55 м (рис. 33). Подача мишеней с вышек А и Б производится с пункта управления пуском мишеней, который находится сзади 4-го стрелкового места.

Рисунок 32: Правая вышка Б

На пункте управления укрепляется два рычага, к которым прикреплены тросы, идущие от метательных машинок. При нажиме на спусковой рычаг трос натягивается и отводит вниз защелку метательной машинки. Пружина машинки сжимается, поворачивает рычаг, и мишень выбрасывается в воздух.

Для удобства стрелков, судей и зрителей на стрелковой площадке должна быть пирамида для оружия, стулья для судей, скамейки для ожидающих стрелков и зрителей и демонстрационная доска для занесения результатов стрельбы. При постоянно действующем круглом стенде можно построить крытое помещение для стрелков и посетителей, а на территории стенда у стрелковой площадки и павильона посадить деревья и цветы. Общая схема круглого стенда показана на рис.

Стрельба на круглом стенде. На круглом стенде стрелок обычно стреляет по 25 мишеням. Начиная стрельбу на 1-м месте, стрелок доходит до 8-го места, стреляя с каждого: места по двум одиночным мишеням: сначала по мишени, выпускаемой с левой вышки А, а затем по мишени, выпускаемой с правой вышки Б.

На поражение каждой мишени стрелок может расходовать только один патрон.

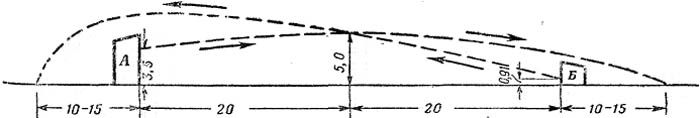

Рисунок 33: Схема полета мишеней на круглом стенде

Затем с 1, 2, 6-го и 7-го стрелковых мест он стреляет по четырем парным мишеням, одновременно выпускаемым с двух вышек. На поражение каждой пары мишеней он может расходовать два патрона.

Ниже приводится таблица перемещения стрелка с номера на номер и порядок подачи мишеней.

ПЕРЕМЕЩЕНИЯ СТРЕЛКА И ПОРЯДОК ПОДАЧИ МИШЕНЕЙ

Мишень

Место стрелка

С какой вышки выпускается мишень

1

1

А

Поражаются одним выстрелом

2

1

Б

3

2

А

4

2

Б

5

3

А

6

3

Б

7

4

А

8

4

Б

9

5

А

10

5

Б

11

6

А

12

6

Б

13

7

А

14

7

Б

15

8

А

16

8

Б

17 и 18

1

АБ

Поражаются двумя выстрелами

19 и 20

2

АБ

21 и 22

6

АБ

23 и 24

7

АБ

25

Подается последней, если стрелок не сделал промаха при стрельбе по 24 мишеням с любого места и любой вышки (по желанию стрелка). Или подается сразу же после первого промаха с той же вышки, и стрелок стреляет по мишени вторично с того же места, с которого он сделал промах

Стрелять на круглом стенде одновременно нескольким стрелкам нельзя. Порядок стрельбы на стенде команды из 3-6 стрелков следующий.

Стрелки, вызванные на площадку, выстраиваются в порядке записи у первого стрелкового места. По команде судьи первый стрелок занимает стрелковое место. Зарядив ружье одним патроном, стрелок становится лицом к шесту, держа ружье обеими руками так, чтобы приклад ружья был примерно на уровне нижней части груди (судья, стоящий сзади, должен видеть приклад ружья). По команде стрелка выпускается мишень с вышки А. Увидев летящую мишень (но не ранее), стрелок вскидывает ружье и стреляет по ней. Затем стрелок вновь заряжает ружье одним патроном, изготавливается и подает команду о выпуске мишени с вышки Б. После выстрела стрелок отходит в сторону, а его место занимает следующий стрелок.

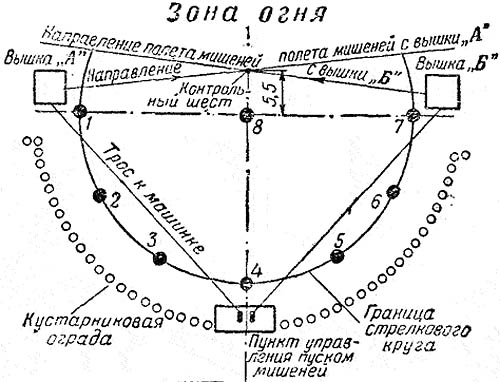

Рисунок 34: Схема размещения круглого стенда

Когда вся команда отстреливается с первого места, она переходит на второе место и стреляет с него в том же порядке.

Таким образом, вся команда производит стрельбу по мишеням со всех стрелковых мест, начиная с 1-го и кончая 8-м (по две одиночные мишени на стрелка с каждого места). Закончив стрельбу по одиночным мишеням, команда вновь переходит на 1-е место и стреляет с него по двум одновременно выпускаемым мишеням, заряжая ружье двумя патронами.

Характер полета мишеней и дистанции стрельбы позволяют стрелку использовать для стрельбы на круглом стенде то ружье, которым он пользуется на охоте. Калибр и вес ружья здесь не имеют такого значения, как при стрельбе на траншейном стенде.

Начинающим стрелкам лучше стрелять из ружей 12-го и 16-го калибра, дающих больший круг осыпи дроби, что до некоторой степени компенсирует неточность прицеливания.

Для стрельбы на круглом стенде наиболее подходящим будет ружье, длина стволов которого не более 70 см. Если длина стволов ружья больше 70 см, то управление ружьем затрудняется и темп стрельбы замедляется.

Стрельбу на круглом стенде надо вести в быстром темпе. Наиболее выгодно поражать мишень в районе контрольного шеста или в нескольких метрах за ним. Пока мишень летит до этой точки, она имеет достаточно большую скорость, а траектория ее полета является более отлогой, что облегчает определение нужного упреждения по направлению и по величине.

Замедленный темп стрельбы вынуждает стрелка поражать встречные мишени на близком расстоянии. Такая стрельба нецелесообразна, потому что площадь рассеивания дроби на коротком расстоянии незначительная. Замедленная стрельба по угонным мишеням также нецелесообразна и трудна, потому что в этот момент мишень, теряя скорость, резко опускается вниз. Крутизна ее траектории сильно увеличивается. При наличии ветра такая стрельба еще больше усложняется, потому что ветер отклоняет мишень в сторону и стрелку очень трудно взять нужное упреждение.

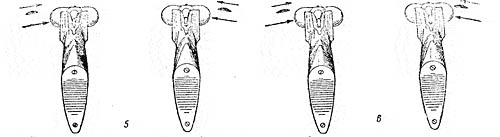

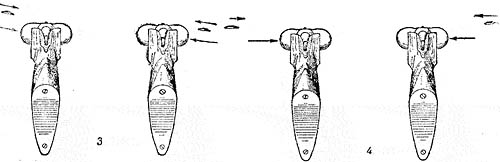

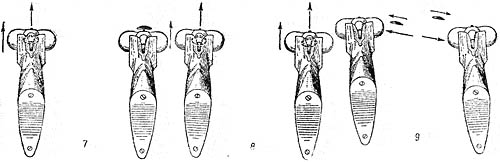

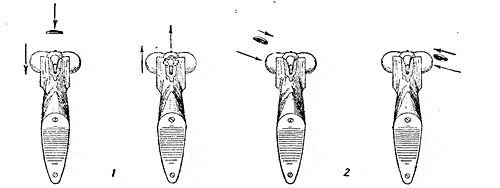

Рисунок 35: Упреждения при стрельбе на круглом стенде:
1 - стрельба по угонной и встречной мишени с 1-го стрелкового места (слева - по угонной, справа - по встречной); 2 - стрельба по угонной и встречной мишени со 2-го стрелкового места (слева по угонной, справа по встречной)

3 - стрельба с 3-го стрелкового места по мишеням, летящим с вышки А (слева) и вышки Б (справа); 4 - стрельба с 4-го стрелкового места

5 - стрельба с 5-го стрелкового места; 6 - стрельба с 6-го стрелкового места

7 - стрельба с 7-го стрелкового места; 8 - стрельба с 8-го стрелкового места; 9 - стрельба по паре мишеней со 2-го стрелкового места

При стрельбе по быстро летящей мишени стрелку некогда тщательно прицеливаться. Тщательное прицеливание возможно только при стрельбе по неподвижной мишени в неограниченное время. Стреляя по летящей мишени, опытный стрелок при прицеливании ориентируется только по мишени и по линии неотчетливо видимых стволов.

Если до начала практических стрельб на стенде стрелок выбрал себе прикладистое ружье (или сделал свое ружье прикладистым) и отработал приемы изготовки и вскидки, то после некоторой тренировки стрелок сможет быстро и точно направить ружье в намеченную точку и поразить цель.

При стрельбе по летящим мишеням нужно иметь в виду, что с переходом стрелка с одного стрелкового места на другое упреждение по направлению полета должно изменяться. Помимо этого, часто приходится в зависимости от характера полета мишени стрелять ниже и левее мишени, ниже и правее мишени, выше и правее или левее мишени и т.д., и только в нескольких случаях летящую мишень можно поразить, стреляя прямо в нее. Это возможно тогда, когда мишень летит от стрелка или на него (рис. 35).

Траектория мишени представляет собой кривую линию. Степень кривизны ее тем больше, чем дальше от точки вылета (от метательной машинки) расположен рассматриваемый отрезок траектории. Кривизну траектории мишени обязательно надо учитывать при стрельбе, вводя соответствующие поправки при выносе ружья. Начинающие стрелки, как правило, не улавливают кривизны траектории мишени; ориентируясь только на движение мишени вперед и принимая его за прямолинейное, они выбрасывают ружье по прямой линии в направлении полета и делают промах.

Для успешной стрельбы на круглом стенде нужно уметь мгновенно определять действительное направление полета мишени. В зависимости от того, с какого места видит стрелок мишень, меняется перспектива, вследствие чего стрелок может неправильно воспринять направление полета мишени. Например, стрелок видит птицу, летящую от него параллельно поверхности земли. Несмотря на то, что птица летит по прямой линии от него, стрелку кажется, что она постепенно снижается. И наоборот, при полете птицы на стрелка ему кажется, что птица постепенно набирает высоту. При стрельбе на круглом стенде с 1-го и 2-го стрелковых мест по мишени, выпущенной с вышки А, несмотря на то, что мишень поднимается вверх, стрелку кажется, что она снижается. Поэтому стрелять по ней нужно, прицеливаясь в точку, расположенную впереди и ниже ее.

Перспективные искажения траекторий полета мишеней необходимо внимательно изучать. Для этого начинающим стрелкам полезно до стрельбы наблюдать траектории полета мишеней и запоминать их с различных стрелковых мест.

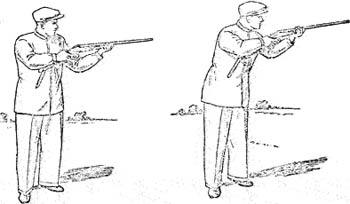

Рисунок 36: Изготовка для стрельбы на круглом стенде

При стрельбе почти со всех стрелковых мест стрелок предварительно изготавливается в направлении на контрольный шест (рис. 36). Сделав затем одну-две вскидки ружья на вершину контрольного шеста, стрелок проверяет правильность положения ног и корпуса, после чего поворачивает корпус в сторону той вышки, из которой должна вылететь мишень. С поворотом корпуса ружье также оказывается направленным на вышку. Взгляд стрелка устремлен на окно вышки. После этого стрелок подает команду о выпуске мишени: «Дай». Описанное положение стрелка позволяет ему сразу же увидеть мишень, как только она появится, и, разворачивая корпус в сторону летящей мишени, начать поводку ружья за ней. К моменту, когда мишень будет пролетать у контрольного шеста, стрелок берет нужное упреждение и производит выстрел. Все части тела стрелка в это время приведены в наиболее естественное положение для производства выстрела в направлении на контрольный шест.

Несколько иной будет предварительная подготовка стрелка при стрельбе по мишеням, летящим от него с мест 1-го и 7-го. О ней говорится ниже.

Мишени, выпускаемые из вышки А под меньшим углом возвышения, имеют несколько большую скорость, чем мишени, выпускаемые из вышки Б. Поэтому при стрельбе по мишеням, выпускаемым из вышки А, нужно брать большие упреждения. Это обстоятельство нужно особенно учитывать при стрельбе со стрелковых мест 3, 4-го и 5-го, когда направление полета мишеней по отношению к стрелку является наиболее близким к поперечному.

Ниже разобраны особенности изготовки стрелка при стрельбе по мишеням с различных стрелковых мест и дано понятие о требующихся упреждениях.

Стрелковое место 1-е - стрельба по угонной мишени, выпущенной с вышки А.

Стрелок изготавливается к выстрелу в направлении контрольного шеста, стараясь при этом сохранить свободное, ненапряженное состояние мышц тела. Ружье приподнято стволами кверху, несколько более обычного. Взгляд стрелка направлен выше контрольного шеста, чтобы как можно раньше увидеть мишень, которая должна пролетать над головой стрелка немного слева (рис. 37, а). Как только стрелок увидел мишень, он плавно, но быстро вскидывает ружье и ведет стволы за мишенью, постепенно обгоняя ее. В тот момент, когда мушка ружья будет ниже мишени на 10-20 см, стрелок, не останавливая движения ружья, нажимает на спусковой крючок. Наиболее частой ошибкой является стрельба без достаточного упреждения. Выводить ружье снизу вверх навстречу летящей мишени не следует, так как при таком способе стрельбы трудно взять правильное упреждение. Наиболее выгодно поражать мишень над контрольным шестом.

Стрелковое место 1-е - стрельба по встречной мишени, выпущенной с вышки Б.

Стрелок изготавливается к стрельбе и поворачивает корпус в направлении вышки Б (рис. 37, б). Взгляд стрелка направлен на окно вышки. Стволы ружья параллельны земле или слегка приподняты, С появлением мишени стрелок вскидывает ружье и ведет стволы за летящей мишенью, постепенно догоняя ее. Как только стволы ружья начинают проектироваться выше мишени, стрелок производит выстрел, взяв небольшое упреждение по высоте (вверх). Поражать мишень следует у контрольного шеста.

Рисунок 37: Изготовка для стрельбы с 1-го стрелкового места:
а - при стрельбе по угонной мишени; б - при стрельбе по встречной мишени

Стрелять по этой мишени раньше, чем она долетит до контрольного шеста, могут уверенно только опытные, натренированные стрелки. Стрелять же по мишени, когда она перелетела контрольный шест и летит близко от стрелка, невыгодно: скорость полета ее резко уменьшается; летящая выше головы стрелка снижающаяся мишень кажется стрелку летящей кверху; площадь рассеивания дроби на этом расстоянии незначительна. В итоге малейшая ошибка стрелка в определении направления и размера упреждения влечет за собой промах.

Стрелковое место 2-е - стрельба по угонной мишени, выпущенной с вышки А.

Стрелок изготавливается к стрельбе (в направлении контрольного шеста,) и поворачивает корпус влево, в направлении вышки А, чтобы по возможности раньше увидеть мишень. Увидев мишень, стрелок плавно поворачивает корпус вправо вслед за мишенью, одновременно вскидывая ружье. Уточнив прицеливание, стрелок производит выстрел, стремясь поразить мишень над контрольным шестом. Целиться нужно в точку, расположенную в 35 см впереди и немного ниже мишени.

Стрелковое место 2-е - стрельба по встречной мишени, выпущенной с вышки Б.

Изготовившись к стрельбе, стрелок с появлением мишени вскидывает ружье и направляет его в точку, расположенную в 30 см впереди и немного выше мишени, и, не прекращая движения ружья, производит выстрел, поражая мишень над контрольным шестом.

Стрелковое место 3-е - стрельба по мишени, выпущенной с вышки А.

После изготовки к стрельбе стрелок внимательно следит за окном вышки. Стрелять нужно в тот момент, когда мишень пролетает над контрольным шестом (переднее упреждение должно быть 60-80 см, потому что полет мишени близок к боковому).

Стрелковое место 3-е - стрельба по мишени, выпущенной с вышки Б.

Изготовка та же. Поворот - вправо к вышке Б. Стрелять по мишени нужно с передним упреждением 50-70 см.

Стрелковое место 4-е - стрельба по мишеням, вылетающим из вышек А и Б.

Изготовившись к стрельбе, стрелок поворачивает корпус в сторону вышки, с которой должна быть выпущена мишень. Линия полета мишени почти перпендикулярна направлению выстрела. Перспективного искажения траектории полета мишени нет, поэтому при определении упреждения нужно только учесть повышение или снижение мишени и скорость ее полета. Величина упреждения по направлению при стрельбе по мишени, вылетающей с вышки А, будет 120-160 см, а с вышки Б - 100-140 см.

Стрелковые места 5-е, 6-е и 7-е - стрельба по мишеням, выпущенным с вышек А и Б.

Изготовка та же, что и при стрельбе с 1-го, 2-го и 3-го мест. Встречные летящие мишени кажутся более резко поднимающимися, что нужно иметь в виду при расчете упреждений.

Несколько иной будет изготовка стрелка для стрельбы с 7-го места по угонной мишени. При стрельбе с 7-го места по мишени, выпущенной из вышки Б, стрелок, изготовившись в направлении на контрольный шест, смотрит немного ниже верха контрольного шеста. Стволы ружья параллельны уровню площадки или только слегка приподняты кверху. Увидев летящую мишень, стрелок вскидывает ружье в плечо, прицеливается в мишень и производит выстрел.

Стрелковое место 8-е - стрельба по мишеням, выпущенным с вышек А и Б.

Стрелок изготавливается к стрельбе в направлении между контрольным шестом и вышкой; приподняв дульную часть стволов кверху, а затем поворачивает корпус в сторону той вышки, откуда ожидает мишень. Поражать ее выгодней, когда она пролетит 10-12 м. Появившуюся мишень стрелок должен мгновенно закрыть стволами ружья и, не прекращая его движения, произвести выстрел. Благодаря резкому движению ружья вверх получается необходимое упреждение. С этого места стрелок должен произвести выстрелы в наиболее короткий отрезок времени. Все движения стрелка должны быть быстры и точны: времени для расчета нет.

Освоение стрельбы с 8-го места требует упорной тренировки; стрелок должен научиться производить движения автоматически.

Стрельба по парным мишеням с 1, 2, 6-го и 7-го стрелковых мест.

При стрельбе по парным мишеням сначала поражается угонная мишень, затем встречная. Можно стрелять и в обратном порядке, но об этом нужно заявлять заранее. Стрельба по парным мишеням является наиболее трудной. Изготавливаясь, стрелок стреляет по первой мишени в обычном темпе или в более быстром темпе. Стрельба по второй мишени будет несколько иной, потому что приходится стрелять с более близкого расстояния. Сознание необходимости быстро поразить одну за другой обе мишени заставляет стрелка спешить, в результате чего он может промахнуться; растерявшись после первого промаха и не взяв себя в руки, стрелок может промахнуться и второй раз.

Для стрельбы по парным мишеням нужно тщательно отработать определенный темп, тогда каждый выстрел будет производиться сознательно и вовремя.

ТРАНШЕЙНЫЙ СТЕНД

Устройство траншейного стенда. При выборе участка для строительства траншейного стенда нужно учесть требования, изложенные в разделе «Круглый стенд», и возможность ведения стрельбы в направлении на север.

Траншейный стенд существенно отличается от круглого стенда тем, что стрельба на нем ведется только по угонным мишеням (летящим от стрелка под разными углами возвышения) и по боковым мишеням, летящим вправо или влево от стрелка под разными углами возвышения.

Название «траншейный» стенд получил потому, что метательные машинки площадки стенда расположены в специальной траншее. Стендовая площадка оборудуется траншеей тогда, когда она рассчитана на полный комплект метательных машинок (15 шт.). На такой площадке можно проводить соревнования в полном соответствии с правилами стрельбы, утвержденными Всесоюзным комитетом по делам физкультуры и спорта при Совете Министров Союза ССР, сдавать зачеты по различным видам стрельб для присвоения стрелкам того или иного разряда и проводить учебно-тренировочную работу.

Наличие траншеи увеличивает пропускную способность площадки стенда, так как обслуживающий персонал, находясь в траншее, сразу же заряжает те машинки, которые выпустили мишени.

На стенде может быть и меньшее количество машинок. Для начального обучения стрельбе, а также для тренировки стрелков-спортсменов и охотников перед открытием сезона охоты (в том случае, когда желающих стрелять немного) можно устроить стенд с одной или двумя метательными машинками. Этого количества машинок для указанных целей будет вполне достаточно. Но для проведения постоянной учебно-тренировочной работы, подготовки стрелков к сдаче разрядных норм и проведения внутренних соревнований необходим стенд с большим количеством метательных машинок. Стенд, предназначенный для указанных целей, должен иметь не менее трех метательных машинок. Это даст возможность выпускать любую мишень (угонную, правую и левую), предусмотренную утвержденным стандартом. В том случае, когда пропускная способность трехмашиночного стенда недостаточна, на нем устанавливается большее количество машинок. Увеличивать число машинок лучше всего на 3, можно установить 6, 9 и т.д. машинок, потому что с добавлением каждых трех машинок на площадке стенда будет новое стрелковое место.

На стенде с небольшим количеством машинок траншеи не делают; машинки устанавливают на земле, на уровне стрелковой площадки.

Размеры участка, потребного для размещения трехмашиночного стенда, указаны на рис. 38.

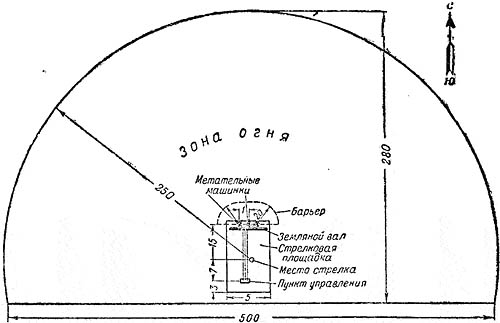

Рисунок 38: Участок для стенда траншейного типа

На передней линии стрелковой площадки стенда укрепляются 3 метательные машинки. Средняя из них укрепляется на линии продольной оси площадки, а две другие располагаются по обеим сторонам площадки на расстоянии одного метра от ее оси. Машинки привинчиваются болтами или прибиваются гвоздями к доске, прочно прикрепленной к земле. Крепление доски и машинок должно быть жестким и прочным, так как в противном случае работа метательных машинок ухудшается, а направление полета мишеней становится неправильным.

Метательные машинки со стороны стрелкового места должны быть закрыты дощатым (фанерным) щитом или земляным валом, чтобы они не были видны стрелкам. Щит (вал) не нужно делать слишком высоким; достаточно, чтобы он только закрывал самые машинки (рис. 39).

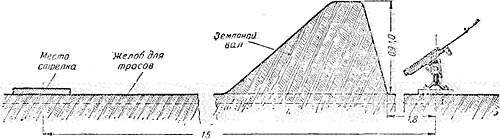

Рисунок 39: Стрелковая площадка стенда упрощенного типа

В 15 м от средней машинки на продольной оси стрелковой площадки находится место для стрелка и рядом с ним справа устанавливается столик для патронов и ружья стреляющего.

Справа в 1 м от продольной оси стрелковой площадки, начиная с расстояния 10 м от машинок, устанавливаются столбики-указатели, интервал между которыми 1 м. Они указывают расстояние от машинок. На продольной же оси стрелковой площадки, в 23 м от метательных машинок, оборудуется пункт управления выпуском мишеней.

Тросы, идущие от машинок, желательно помещать в общем желобе, сверху закрытом доской.

Впереди стрелковой площадки (см. рис. 38), в зоне огня в 20 м от метательных машинок устанавливается барьер высотой до 0,2 м. Мишень, не долетевшая до барьера, считается неправильно выпущенной и выпускается вторично. У заднего края стрелковой площадки устанавливается пирамида для оружия и скамейки для зрителей.

При оборудовании площадки шестью метательными машинками ее ширина должна быть равна 7 м. На такой площадке будет два стрелковых места: 1-е против 2-й машинки, а 2-е против 5-й машинки. Столбики-указатели лучше расположить на левой стороне стрелковой площадки. Пункт управления выпуском мишеней в любом случае следует располагать на продольной оси площадки. На площадке с тремя метательными машинками может стрелять только один стрелок. После выпуска трех мишеней делается перерыв для заряжания машинок. На площадке с шестью машинками одновременно могут стрелять два стрелка. После выпуска шести мишеней машинки заряжаются снова, затем стрелки меняются местами и возобновляют стрельбу. Можно вести стрельбу одновременно и трем стрелкам по конвейерной системе. В этом случае два стрелка занимают оба стрелковых места: один 1-е (левое), а другой 2-е (правое), третий стрелок становится в очередь за первым. Как только первый стрелок закончит стрельбу по первой мишени и освободит место, третий стрелок займет его место. Закончив стрельбу, второй стрелок уходит со своего места и становится сзади первого (левого) стрелкового места, а его место занимает стрелок, стрелявший перед этим с первого (левого) места. Так они, по очереди стреляя, переходят с одного места на другое (справа налево), пока каждый не закончит стрельбу по двум мишеням. После перерыва для заряжания машинок стрельба продолжается.

При необходимости можно увеличить количество метательных машинок до 9 и более. Однако увеличение количества метательных машинок на стенде, не имеющем траншеи, недостаточно повышает его пропускную способность, так как перерывы для заряжания машинок отнимают много времени. В таких случаях лучше построить настоящий траншейный стенд с шестью метательными машинками, так как он будет иметь значительно большую пропускную способность, чем наземный стенд с девятью машинками, и на нем можно будет вести непрерывную стрельбу по большим сериям мишеней.

Ниже приведено описание траншейного стенда, имеющего 15 метательных машинок (при строительстве траншейного стенда с меньшим количеством машинок все основные расчеты останутся теми же, изменится только ширина стрелковой площадки).

Ширина стрелковой площадки будет иметь 16-17 м, длина ее 25-26 м. На переднем крае площадки, обращенном в сторону огневой зоны, делают траншею, в которой устанавливают метательные машинки. Если место, отведенное для постройки стенда, сухое, высокое и нет оснований бояться скопления грунтовых вод в траншее, то ее отрывают в земле, не делая насыпной площадки. Если площадка находится в сыром месте, то во избежание затопления траншеи грунтовыми водами целесообразно сделать площадку стенда насыпной, с таким расчетом, чтобы совсем не углублять траншею в землю или углублять незначительно.

Длина траншеи должна быть равной ширине стрелковой площадки, т.е. 16-17 м. На одной стороне траншеи находится дверь для входа, другая сторона глухая. Высота задней стены траншеи 1,6-1,8 м, высота передней части, обращенной в сторону огневой зоны, - 1,8-2 м, ширина ее 1,9-2,0 м (рис. 41). Стены, пол и потолок траншеи могут быть бетонированными или деревянными.

Метательные машинки со стороны стрелкового места должны быть закрыты дощатым (фанерным) щитом или земляным валом, чтобы они не были видны стрелкам. Щит (вал) не нужно делать слишком высоким; достаточно, чтобы он только закрывал самые машинки (рис. 39).

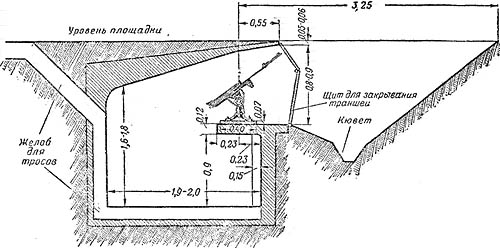

Рисунок 41: Поперечный разрез траншеи

В задней стене траншеи должно быть несколько шкафов с полками для хранения инструмента, запасных частей к метательным машинкам и мишеней-тарелочек.

Передняя часть траншеи должна быть открытой. Для установки метательных машинок в этой части траншеи делается площадка. Расстояние между уровнем площадки для метательных машинок и верхним перекрытием траншеи обычно равно 0,6-0,8 м, но оно может быть и иным, в зависимости от высоты и конструкции метательных машинок. Это расстояние должно быть таким, чтобы на площадке можно было поместить метательную машинку, установленную для бросания мишени под наибольшим углом возвышения (40 градусов), и чтобы лапка метательной машинки при спуске рычага не ударялась о потолочное перекрытие. Чем ниже расположены метательные машинки, тем большее время вылетевшая мишень будет скрыта от стрелка. Переднюю часть потолочного перекрытия необходимо делать как можно тоньше. Лучше всего ее сделать из железных листов толщиной 3-4 мм. Это позволит разместить метательные машинки ближе к верхнему уровню стрелковой площадки и свести до минимума так называемое закрытое пространство. Выпущенная мишень сразу же будет видна стрелку, и он сможет стрелять по ней на нормальной дистанции, не давая мишени вылететь за пределы верного выстрела дробового ружья.

На стенде, имеющем большую разницу между уровнем площадки и точкой вылета мишени, последняя не видна стрелку на первых 2-4 м своего полета, и таким образом усложняются условия стрельбы (рис. 42).

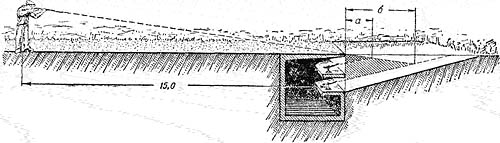

Рисунок 42: Изменение величины закрытого пространства:
а - минимальное закрытое пространство получается при размещении машинок на 0,7-0,9 м ниже уровня площадки; б - большое закрытое пространство, образовавшееся благодаря низкому расположению метательных машинок

Передняя сторона траншеи должна быть закрыта деревянными откидными щитами, прикрепленными снизу на петлях к каркасу траншеи. На переднем обрезе потолка траншеи должны быть ушки, а на верхней части щитов петли для запирания траншеи.

Если площадка для установки метательных машинок расположена на 1 м выше пола траншеи, то нужно сделать ступеньки, чтобы заряжающим было удобно работать.

Площадка, на которой крепятся метательные машинки, не должна вибрировать при работе отдельных машинок. Верхняя поверхность ее должна быть строго горизонтальной. Метательные машинки устанавливаются на деревянные подушки и крепятся к площадке либо костылями, либо болтами. Расстояние между метательными машинками должно быть равно 1 м (рис. 43).

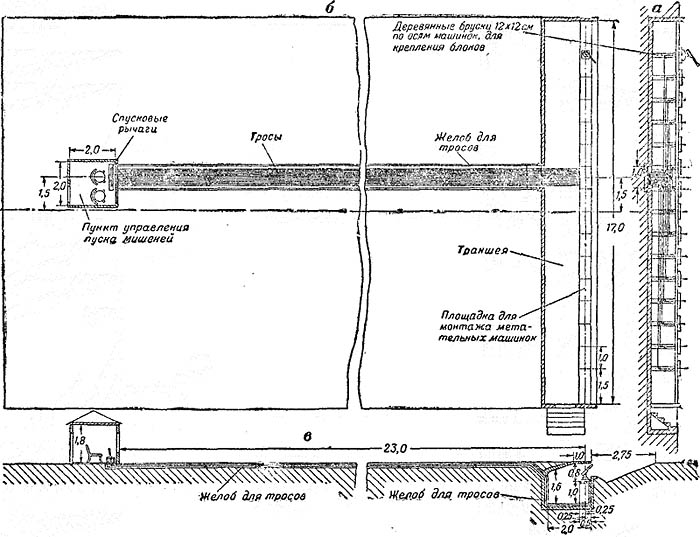

Рисунок 43: Траншейный стенд на 15 машинок:
а - монтаж тросов на передней стене траншеи; б - схема вывода тросов из траншеи к пункту управления; в - боковой разрез площадки

В 10 м от оси, на которой расположены метательные машинки, на поперечной оси стрелковой площадки ставится 5 столбиков, обозначающих номера стрелковых мест. Столбик № 1 помещается против 2-й машинки, столбик № 2 - против 5-й машинки, столбик № 3 - против 8-й машинки, столбик № 4 - против 11-й машинки и столбик № 5 - против 14-й машинки.

На стрелковой площадке должно быть 5 переносных столиков для патронов и ружей. В нижней части столики должны иметь открытые ящики для стреляных гильз. Столики обычно ставятся справа от стрелкового места. На стенде должна быть пирамида для ружей (рис. 45).

Пункт управления выпуском мишеней располагается на линии, проходящей посредине между 2-м и 3-м стрелковыми номерами, параллельно продольной оси площадки, на расстоянии 23 м от метательных машинок (см. рис. 43). Такое расположение его наиболее удобно, так как выпускающий мишени одинаково хорошо слышит команду стрелков, расположенных на средних и крайних боковых местах. Тросы от всех машинок, укрепленные на передней стене траншеи, сводятся к пункту, находящемуся между 2-м и 3-м стрелковыми местами. Затем прокладываются в желобе, сделанном на полу и задней стене, траншеи и через отверстие в потолке выводятся на поверхность площадки. На поверхности площадки тросы укладываются в желоб, который идет к пункту управления. Желоб для тросов (на поверхности площадки и в траншее) закрывается деревянными щитами.

Рисунок 45: Пирамида для оружия

Наиболее совершенной конструктивно и удобной в эксплоатации будет площадка, на продольной оси которой сделан подземный коридор. Он служит для сообщения с траншеей, а на боковых его стенках монтируются тросы.

Вход в коридор делается в помещении пункта управления выпуском мишеней. Наличие коридора дает возможность обслуживающему и судейскому персоналу в любой момент сообщаться с траншеей и выходить из нее, не прерывая стрельбы. Боковая дверь в траншее в этом случае не нужна.

Помещение для управления выпуском мишеней имеет размеры в плане 1,75x1,75 м и высоту 2,25-2,50 м. Передняя стенка имеет открывающееся окно во всю ширину стены, а в задней стене сделана дверь. Внутри помещения, у передней стены, устанавливается 15 спусковых рычагов, к которым прикрепляются тросы, идущие от метательных машинок. На верхней части каждого рычага нанесен номер, соответствующий номеру метательной машинки. В помещении должно быть несколько стульев для пускальщика и судьи-контролера. Два или три стула ставятся на самой площадке для судей.

Справа, у задней границы стрелковой площадки, устанавливаются пирамиды для оружия, а по задней границе размещают скамейки для стрелков, ожидающих своей очереди для стрельбы. Вдоль боковых и задней сторон стрелковой площадки делается деревянная изгородь высотой До 1 м (можно сделать вместо изгороди кустарниковые насаждения). Вход на стрелковую площадку делается в изгороди задней границы. Сзади и сбоку от стрелковой площадки строятся скамейки или трибуны для зрителей. Сзади же, в 6-10 м от площадки, можно построить павильон, в котором необходимо иметь: общий зал для стрелков и публики, комнату для чистки и хранения оружия, для проведения занятий, для судейской коллегии, кабинет заведующего стендом, раздевалку, квартиру сторожа и т.п.

Вдоль передней стены павильона, обращенной в сторону стрелковой площадки, целесообразно оборудовать веранду, позволяющую публике и стрелкам наблюдать за стрельбой.

Если на одном участке оборудуется несколько стрелковых площадок, то они должны быть расположены на одной линии с интервалами в 30-40 м.

В метательных машинках должны быть пружины по возможности одинаковой упругости и силы. При подборе их необходимо следить за тем, чтобы отклонения в силе различных пружин были минимальными. Важно, чтобы все метательные машинки, выбрасывая мишени в воздух, сообщали им начальную скорость полета от 19 до 24 м/сек. Указанные скорости полета мишеней утверждены Всесоюзным комитетом по делам физической культуры и спорта при Совете Министров Союза ССР в 1948 г. В настоящее время метательные машинки в достаточном количестве имеются в отделе производственных предприятий Всеармейского военно-охотничьего общества.

Характер полета мишеней тоже должен соответствовать утвержденному стандарту. В соответствии с этим стандартом 5 машинок из 15 должны подавать угонные мишени, следующие 5 машинок должны подавать мишени, летящие влево (боковые левые мишени), остальные 5 машинок должны подавать мишени, летящие вправо (боковые правые мишени). Углы, под которыми выпускаются мишени вправо и влево, исчисляются от продольной оси площадки. Максимальный угол равен 65°. При этом не менее 5 машинок должны выпускать мишени под углами от 45 до 65°. Углы возвышения, под которыми выпускаются мишени, 15-40°.

Исходя из указанного стандарта, на стрелковой площадке, имеющей 15 метательных машинок, каждые 3 машинки (обслуживающие стрелковое место) устанавливаются так, чтобы мишени выпускались в различных направлениях: средняя машинка выпускает мишень Прямо вперед, машинка, расположенная слева, - вправо, а машинка, расположенная справа, - влево. Сохраняя основную схему установки машинок, можно изменять боковые углы и углы возвышения, придаваемые машинкам, в указанных выше пределах. Ниже приведена схема установки метательных машинок на стрелковой площадке (рис. 47).

Так устанавливают метательные машинки для стрельбы «с места» и «с подхода».

Для стрельбы по парным мишеням (дублеты) метательные машинки устанавливаются иначе.

В этом случае из каждых трех машинок работают только две. Полет пары одновременно выпускаемых мишеней может иметь угонное направление, может немного отклоняться вправо или влево; пара мишеней может лететь параллельно друг другу или под углом 5-10°. Углы возвышения полета мишеней 30-40°.

Регулировать скорость полета мишеней при отсутствии приборов для измерения начальной скорости можно следующим образом.

В тихий, безветренный день определяют опытным путем угол возвышения, при котором мишень имеет наибольшую горизонтальную дальность. Этот угол будет равен 18-22°. Затем усилением или ослаблением натяжения пружины доводят горизонтальную дальность полета мишени до 50-55 м (при стандартном весе мишени 97+-3 г). Отрегулировав таким образом силу натяжения пружин всех машинок, приступают к установке машинок под определенными боковыми углами и углами возвышения по намеченной стандартной схеме. Боковой угол отмеряется транспортиром от направления продольной оси площадки; полученное направление отмечается контрольным колышком, который ставится в 4-5 м от машинки. По этому колышку проверяют, правильно ли направление полета мишени. Для придания рычагу машинки того или иного угла возвышения также пользуются транспортиром с отвесом. Транспортир прикладывают к нижней грани спущенного рычага машинки и по положению отвеса отсчитывают угол; изменяя наклон рычага, устанавливают его под требующимся углом.

Устанавливать метательные машинки под требующимися углами возвышения можно и иным способом. Для этого нужно иметь легкий шест длиной 6 м. После того как машинка установлена под определенным боковым углом, полученное направление отмечается на земле точкой (в 5 м от машинки). В этой точке устанавливается шест и на нем на уровне лапки машинки (при спущенном рычаге) делается отметка. От этой отметки вверх по шесту делается вторая отметка на расстоянии, соответствующем подъему летящей мишени в 5 м от точки вылета. Величины превышения траектории мишени над точкой вылета в 5 м от машинки для тех или иных углов возвышения приведены ниже.

ПРЕВЫШЕНИЯ ТРАЕКТОРИИ МИШЕНИ НАД ТОЧКОЙ ВЫЛЕТА В 5-ТИ М

Для угла возвышения, градусы

Превышение над точкой вылета, м

в 15

1,3

в 20

1,7

в 25

2,2

в 30

2,8

в 35

3,5

в 40

4,3

Верхняя отметка на шесте служит для проверки полета мишени. Установив машинку, выпускают несколько мишеней и проверяют, совпадает ли траектория мишени с отметкой на шесте.

Иногда установка машинок по транспортиру под теми или иными боковыми углами и углами возвышения не достигает цели, потому что мишень, выбрасываемая машинкой, имеет значительное отклонение от заданного направления. Использование в этом случае контрольного шеста дает возможность более точно отрегулировать полеты мишеней по направлению и по высоте.
