Охотничье оружие производства СССР (подробное изложение)

Охотничье оружие производства СССР (подробное изложение)

Общие характеристики выпускаемого в бывшем СССР оружии. Почему бывшем СССР?
Потому, что - это определенный законченный этап в развитии производства охотничьего оружия. Распад СССР можно считать точкой отсчета совершенно нового периода в качественной эволюции производства оружия, теперь уже, отдельных независимых стран. Кроме общих характеристик здесь приводится и "эволюция" их производства.

Однозарядные
Магазинные ружья
Курковые двуствольные ружья
Ижевские двуствольные ружья с горизонтальным расположением стволов
Ружья с вертикальным расположением стволов
Двуствольные ружья с индексом МЦ
Самозарядные гладкоствольные ружья
Карабины под патроны кольцевого воспламенения
Охотничье оружие под патрон 5,6 X 39
Магазинные карабины под патроны 7,62 X 51 и 9 X 53
Самозарядные карабины под патроны 7,62 X 51 и 9Х53

Охотничье оружие производства СССР

Однозарядные ружья

ИЖ-18 - Это одноствольное однозарядное промысловое ружье с внутренним расположением курка. Его выпускают преимущественно в рядовом исполнении. ИЖ-18 делают всех калибров, принятых в бывшем СССР, то есть 12, 16, 20, 28 и 32. Ружья от 12 до 28 калибра включительно имеют патронники, сверленные под бумажную гильзу, а ружье 32 калибра — патронник под металлическую гильзу. Масса ружей' 12 и 16 калибров — не более 2,8 кг; 20, 28, 32 калибров—не" более 2,6 кг. У ружей 12 и 16 калибров длина ствола 725—735 мм, дульное сужение 0,5 или 1 мм; у ружей 20, 28 и 32 калибров ствол длиной 675—680 мм с дульным сужением 0,5 мм. Ствол не имеет прицельной планки, снабжен мушкой. Длина патронника 70 мм. Канал ствола и патронник хромированы. Ствол и цевье отъемные. Для чистки, транспортировки ИЖ-18 легко и быстро разбирается на три части: ствол, цевье, приклад. Ложа обычно делается из березы или бука, изредка (у ружей в штучном исполнении) — из ореха. Шейка ложи, как правило, пистолетная, реже — прямая.

Как уже говорилось, ружья 12—28 калибров рассчитаны на применение бумажных (пластмассовых) гильз, практически же на промысле охотники используют почти исключительно латунные. Это несколько ухудшает показатели боя (снижаются кучность, равномерность осыпи), но не настолько сильно, чтобы заметно сказываться на результатах охоты. Самое выгодное — применять на промысле латунные гильзы под капсюль «Центробой», так как выстрел при этом обходится наиболее дешево.

Ружье ИЖ-18 открывается, если перевести вверх рычаг отпирания, который расположен снизу под колодкой, позади предохранительной скобы. Поднимая рычаг, вы одновременно ставите курок на боевой взвод и отпираете ствол, в результате чего он опускается. В ружье ИЖ-18Е при этом включается эжектор. В случае осечки курок можно взвести вновь, не открывая ружья, а просто передвинув рычаг отпирания вверх-вниз.

Ствол соединяется с колодкой подствольным крюком и шарниром. Запирание ствола одинарное — на подствольный крюк. Ударно-спусковой механизм размещен в колодке. Боек изготовлен отдельно от курка. Конструкция ружья благодаря специальной пружине обеспечивает отбой курка и отход бойка после выстрела.

У ИЖ-18 кнопочный неавтоматический предохранитель, жестко запирающий спусковой крючок с шепталом. Механизм блокировки не позволяет произвести выстрел, если ружье не полностью закрыто. При каком-либо ударе по ружью со взведенным курком или при его падении выстрела не последует, так как курок, сорвавшись с боевого взвода, автоматически встанет на предохранительный взвод, не ударив по бойку.

Ружье имеет плавный спуск курка. Для того чтобы плавно спустить курок, необходимо полностью открыть ружье, передвинуть кнопку предохранителя влево и, нажимая на спусковой крючок, мягко закрыть ружье, придерживая при этом рычаг отпирания. Когда в патроннике находится патрон, плавно опускать курок нельзя — может, произойти случайный выстрел. Сверху на колодке расположен хорошо видимый указатель взведения курка, а в темноте он легко прощупывается пальцем.

ИЖ-18 производят в двух вариантах: с экстрактором и эжектором. Во втором случае модель имеет уже упомянутый нами индекс ИЖ-18Е. Чтобы отключить эжектор, кнопку выключателя переводят в заднее положение.

В последние годы вместо ружей ИЖ-18 и ИЖ-18Е выпускают новые модификации — соответственно ИЖ-18М и ИЖ-18ЕМ, при разработке которых в базовую модель был внесен ряд изменений. Так, в верхней части подствольного крюка по всей длине, слева и справа, сделаны прямоугольные выступы, которыми ствол при закрывании опирается на передние стенки коробки. Это повысило долговечность соединения ствола с коробкой. Шейка приклада в передней части и задняя часть цевья стали, чуть толще, головка выбрасывателя — несколько уже.

Основное назначение ружья ИЖ-18 — промысел. Особенно выгодно применять ружья 20, 28, 32 калибров для отстрела в тайге мелкого пушного зверя, рябчика, а в, южных районах страны — для охоты на перепела.

Случайно охотнику может попасться ружье ИЖ-18М калибра под гильзу «Магнум» длиной 75 мм. Эти ружья производят для экспорта, на внутренний рынок они попадают редко. Такое ружье имеет патронник длиной 76,2 мм, в остальном же не отличается от базовой модели. Если у кого-нибудь окажется ружье под гильзу «Магнум», то с ним можно успешно охотиться, применяя обычные (70 мм) латунные гильзы 20 калибра.

Магазинные ружья

Представителем этого вида ружей у нас в стране может служить ружье МЦ20, которое было сконструировано в начале б0-х гг. и вскоре стало выпускаться небольшими партиями Тульским оружейным заводом. В течение ряда лет оно неоднократно менялось по своей конструкции и внешнему виду, но в 1971 г. было снято с производства для доработки, и только теперь его выпуск возобновлен на том же заводе. Вначале эта модель имела деревянную ложу с очень сложным по устройству и в разборке затвором. Затем ствольная коробка изготовлялась заодно с ложей из пластмассы и с таким же сложным затвором.

Охотничье оружие производства CCCP (подробное изложение)

Сейчас это охотничье ружье производится под индексом МЦ20-01. В не отделяемой от ствола ствольной коробке перемещается посредством рукоятки при перезаряжении продольно-скользящий поворотный затвор, который запирает ствол на два боевых упора, расположенных симметрично друг относительно друга. Конструкция затвора проста, так что для чистки и смазки его можно разбирать без инструмента. Ружье имеет ложу, изготовленную заодно с цевьем, как у охотничьих карабинов. Вообще внешний вид ружья напоминает охотничий карабин.

Снизу к ствольной коробке примыкает отъемный магазин на два патрона 20 калибра с гильзой длиной 70 мм. Фиксируется магазин двумя симметрично размещенными защелками, изготовленными в виде пружинящих пластин. Такая конструкция позволяет одновременно выключать защелки и отделять магазин от ружья, а кроме того, практически исключает возможность потери магазина на охоте. Для прицельной стрельбы на стволе имеются целик и мушка, что особенно ценно при стрельбе пулей. Со стороны стрелка затвор прикрыт вкладышем, который перекрывает в коробке отверстие и пазы под затвор, что уменьшает вероятность попадания сюда всяческого сора. В этом же вкладыше имеется указатель взведения бойка. Чтобы извлечь затвор, следует его открыть, отвести назад, нажать на спусковой крючок и затем вынуть. Ружье снабжено предохранителем.

По данным каталога 1988 г. ружье может выпускаться трех разновидностей: МЦ20-01, МЦ20-02 и МЦ20-03 соответственно 20, 28 и 32 калибра, но пока в продажу поступает лишь первая модификация. Ствол имеет хромированное покрытие: черное — снаружи, белое — внутри. Длина ствола — 635 мм, дульное сужение у первых двух ружей — 0,5 мм, у последнего — 0,3 мм. Ружья 32 калибра весят не более 2,6 кг, остальные чуть тяжелее — не более 2,75 кг.

МЦ20-01 — типичное промысловое ружье, предназначенное преимущественно для отстрела мелкого пушного зверя и боровой дичи.

Курковые двуствольные ружья

В течение семи десятилетий Тульский оружейный завод производил модель куркового ружья, которое в разных модификациях имело индексы Б, БМ, ТОЗ-63, ТОЗ-66, ТОЗ-54, но среди охотников чаще именовалось попросту «тулкой» или «курковой тулкой». Долгое время, вплоть до конца 50-х гг., тульское ружье с внешними курками было наиболее массовой моделью среди всех отечественных двуствольных ружей. Курковая тулка, простая по устройству, дешевая, безотказная, достаточно прочная, широко применялась на промысловой и любительской охоте.

Серийно модель Б начали выпускать в 1902 г. После перерыва в производстве охотничьего оружия в периоды первой мировой и гражданской войн модель Б вновь стали производить в 20-е гг. и выпускали вплоть до начала Великой Отечественной войны, сразу же после которой производство курковых тулок было возобновлено и продолжалось до 1956 г. Первые партии ружей послевоенного выпуска имели стволы, не спаянные между собой, а скрепленные муфтами.

Охотничье оружие производства CCCP (подробное изложение)

Модель Б делали преимущественно 16 калибра, в меньшем количестве — 20-го и совсем немного — 12-го. Ружья, выпущенные в 50-х гг., имеют стволы длиной 700—725 мм, отдельные экземпляры в штучном исполнении — 750 мм, масса ружей 16 калибра — 3—3,2 кг. Правый ствол делали со сверловкой цилиндр, левый — чок. Ложа преимущественно полупистолетная, иногда— прямая или пистолетная, у ружей рядового исполнения — из бука, ореха, у штучных — из ореха.

В 1957 г. вместо модели Б стали выпускать ее модификацию БМ с повышенными прочностными характеристиками стволов. Это ружья 16 и 20 калибров; длина стволов — 700—725 мм; масса ружей соответственно — 3—3,25 и 2,75—3 кг. Сверловка стволов: правого—0,25 мм (иногда 0,5 мм), левого—0,5 мм (реже 1 мм). Усилие спуска правого спускового крючка — 1,5—2,75 кг, левого— 1,75—3 кг. Ложа преимущественно полупистолетная, реже — пистолетная или прямая; материал — бук, береза, у штучных — орех.

В 60-е гг. вместо БМ стали выпускать модификации ТОЗ-63 16 и 20 калибров и ТОЗ-66 12 калибра. Модель была доработана в направлении повышения живучести; каналы стволов и патронники этих ружей хромированы. Масса ТОЗ-63 калибра 16—3—3,2 кг при длине стволов 700—720 мм; 20 калибра — 2,75—3 кг при стволах 675— 720 мм; ТОЗ-66 12 калибра — 3,1—3,35 кг при стволах 700—720 мм. Дульные сужения: получок — чок. Ложа такая же, как у предыдущих модификаций.

В 1974 г. прежние модификации были заменены новой, с индексом ТОЗ-54, которую выпускали серийно вплоть до 1978 г. преимущественно 12 калибра. Конструкция ружья была отработана под современную технологию, изменены внешние формы модели. Классические формы курковой тулки были заменены «ультрасовременными», угловатыми, что значительно ухудшило общий вид ружья.

Масса ТОЗ-54 калибра 12 — не более 3,2 кг; длина ствола — 720 мм; дульные сужения — 0,5 и 1 мм.

В течение нескольких лет Тульский оружейный завод не выпускал курковую двустволку, но в 1986 г. производство этого ружья 12 калибра было восстановлено под индексом ТОЗ-80. Форму ружью вернули старую, классическую. По техническим характеристикам ТОЗ-80 практически не отличается от более ранних образцов.

Курковая тулка любой модификации — это ружье с горизонтально расположенными стволами и наружными курками. Стволы и цевье отъемные; цевье имеет рычажную защелку. Рычаг отпирания расположен сверху. Запирание тройное; ударно-спусковые механизмы смонтированы на отдельных боковых досках; курки с отбоем; длина патронников — 70 мм. Боевые пружины длинные, пластинчатые, нагнетаются они при ручном взведении курков. Гильзы, патроны выдвигаются экстрактором.

Курковые тулки калибров 12, 16, 20 пригодны для любых охот с использованием дробовых, картечных, пулевых патронов. Ружья, имеющие сверловку правого ствола цилиндр или улучшенный цилиндр, обычно дают хороший, а иногда и отличный бой пулей.

Ижевские двуствольные ружья с горизонтальным расположением стволов

В 1949—1954 гг. Ижевский механический завод выпускал популярную двустволку ИЖ-49. Учитывая опыт ее эксплуатации и пожелания охотников, завод с 1951 г. приступил к разработке ружья новой модели, которую тремя годами позже стал выпускать серийно под индексом ИЖ-54.

Охотничье оружие производства CCCP (подробное изложение)

Это охотничье ружье 12 калибра с горизонтальным расположением стволов. Сначала делали ружья со стволами длиной 750 мм, затем — 730 мм. Длина патронников — 70 мм. Дульные сужения: правого ствола — получок 0,5 ±0,05 мм; левого — полный чок 1,0 ±0,05 мм. Форма дульных сужений параболическая. Снаружи стволы покрыты черным хромом или черным никелем; каналы стволов и патронники хромированы у всех штучных и у части ружей рядового исполнения.

Запирание ружей тройное: запорной планкой на два подствольных крюка и болтом Гринера на верхний крюк стволов. Рычаг отпирания расположен сверху. Ружье открывается поворотом рычага вправо. Сверху на колодке имеются указатели взведения курков. Курки взводятся при открывании ружья. После удара по бойку курок отходит назад в положение отбоя и освобождает боек.

Ударно-спусковой механизм с двумя спусковыми крючками смонтирован на отдельном основании, закрепленном в нижней части коробки. Боевые пружины пластинчатые. Бойки выполнены в хромированных брандтрубках.

ИЖ-54 не имеет эжектора. Автоматический предохранитель запирает и шептала, и спусковые крючки. Устройство предохранителя позволяет производить плавный спуск курков. Конструкция шептал и предохранительного механизма исключает случайный выстрел даже при ударе ружья о что-либо твердое.

Ложа у ружей рядового исполнения — из ореха и бука, у штучных — только из ореха. Форма ложи — прямая или пистолетная. Цевье отъемное, с защелкой рычажного типа. Масса ружья 3,2—3,6 кг (обычно 3,4—3,5 кг).

Ружье ИЖ-54 сыграло большую роль в развитии оружейного производства в СССР: это была первая отечественная модель бескурковой двустволки, которую выпускали крупными сериями и которая завоевала столь большую популярность у потребителя. Всего было произведено почти полмиллиона ружей этой модели, 70 тыс. из них пошло за рубеж, положив начало экспорту продукций, ижевских оружейников.

В 1957 г. Ижевский механический завод начал выпускать ружье ИЖ-57 16 калибра, созданное на базе ИЖ-54.бВ нем вместо болта Гринера была установлена запорная планка в верхней части щитка коробки. Длина стволов 750 мм; дульные сужения — получок (в правом стволе) и чок (в левом). Вскоре эту модель сняли с производства.

В 1967 г. начались работы по модернизации ружья ИЖ-54, и с 1969 года завод в течение десятилетия производил ружья моделей ИЖ-26 (с экстрактором) и ИЖ-26Е (с эжектором).

По сравнению со старой моделью был внесен ряд изменений. Диаметр каналов стволов уменьшили с 18,5 (+0,25) до 18,2 (+0,2) мм. Другим стало запирание стволов: вместо болта Гринера на ИЖ-26 установлена запорная планка в верхней части щитка (лба) ствольной» коробки. При запирании ружья планка надвигается на малый запорный крюк, выступающий над казенным срезом стволов. На курках появился дополнительный предохранительный взвод, повысивший безопасность ружья при его длительной эксплуатации. На части ружей (с индексом ИЖ-26Е) применен эжекторный механизм, размещенный в цевье. Несколько изменена форма коробки, более удобно стало обслуживание механизмов при чистке и смазке; масса ружья уменьшалась примерно на 0,2 кг. Длина стволов ИЖ-26 — 720—730,мм, масса — не более 3,3 кг; калибр 12. Ружья ИЖ-26 и ИЖ-54 зарекомендовали себя надежными в эксплуатации и пригодными почти для всех охот с применением дробовых, картечных и пулевых патронов в самых различных природных зонах нашей страны.

Наряду с ИЖ-54 завод освоил производство модели ИЖ-58, которое с отдельными усовершенствованиями выпускалось до последнего времени. Эта двустволка с горизонтальным расположением стволов, изготовляемая крупными сериями в течение почти трех десятилетий, хорошо известна в нашей стране и за рубежом среди охотников-любителей и промысловиков. Подавляющее большинство ружей делалось 12 и 16 калибров, но в свое время модель была задумана как промысловое оружие малых калибров — 20 и 28. Серийно ружья 28 калибра не производились, а вот массово выпускаемая «двадцатка» пользовалась у охотников заслуженным успехом. Замечательную «двадцатку», созданную под руководством ижевского конструктора Л. И. Пугачева, серийно производили с конца 1958 г., а в середине 60-х гг. к великому сожалению охотников сняли с производства.

У этого ружья длина стволов 675 мм, длина патронников 70 мм. Каналы стволов и патронники хромированы. Дульные сужения параболические, у правого ствола — 0,5 мм, у левого — 1 мм. При стрельбе нормально снаряженными патронами на 35 м ружье обеспечивает кучность боя 45 % из правого и 55 % из левого стволов. Прицельная планка утопленная. Стволы и цевье отъемные, цевье крепится к стволам защелкой.

Замок типа Энсон — Диллей смонтирован в колодке» Боевые пружины спиральные, цилиндрические. Взведение? боевых пружин происходит при открывании ружья. Курки возвратные (с отбоем), бойки составляют одно» целое с курками. Предохранитель неавтоматический, запирает шептала. В случае срыва курков с боевого взвода? (при каком-либо ударе по ружью или при его падении) они автоматически встают на предохранительный взвод, не ударяя по капсюлям. Конструкция предохранителя позволяет плавно спускать курки. При не полностью закрытых стволах выстрела быть не может.

Спусковой механизм смонтирован на отдельном основании, имеет два спусковых крючка. Гильзы из патронника выдвигаются экстрактором при открывании ружья. Запирание ружья тройное: на два нижних крюка — запорной планкой и на верхний крюк — рычагом запирания.

Ложа — полупистолетная или прямая, с колодкой соединена стяжным винтом, проходящим через весь приклад к затыльнику. Материал ложи у рядовых ружей — береза и бук, у штучных ружей — орех. Масса ружья — 2,7— 2,9 кг. Простая конструкция механизмов позволяет производить полную разборку и сборку ружья без помощи специальных инструментов — нужны лишь выколотка и отвертки.

Легкая, достаточно мощная и дешевая «двадцатка» пользовалась, как мы уже говорили, популярностью у охотников. Это компактное, надежное оружие хорошо проявило себя на промысле боровой дичи и мелкого пушного зверя, показало неплохой бой пулей; его широко использовали на юге страны для отстрела перепела, а также на горных охотах.

С 1960 г. стали делать ружье ИЖ-58 16 калибра. Длина стволов — 720 мм, масса — до 3,2 кг, прицельная планка обычная. Спустя десятилетие на базе этой модификации было разработано ружье 12 калибра под индексом ИЖ-58М. Его масса — 3,2—3,3 кг, длина стволов — 720—730 мм. Ложа — пистолетная или прямая. Кучность боя при дульном сужении получок (0,5 мм) и чок (1 мм) соответственно 50—55 и 60—65 %. Предохранитель, как и у 16 калибра, неавтоматический.

Ружья ИЖ-58 12 и 16 калибров пригодны для любительской и промысловой охоты во всех природных зонах страны. Из этих ружей можно отстреливать дробью все виды пернатой дичи, зайцев, лисиц; картечью — косуль, сайгаков, волков, рысей; пулями — лосей, кабанов, медведей.

В 1977 г. на основе ружья ИЖ-58М были созданы модификации ИЖ-58МА и ИЖ-58МАЕ, на первом из которых установили автоматический предохранитель, а на втором— автоматический предохранитель и эжектор (последний может быть отключен).

В свою очередь, дальнейшим развитием моделей ИЖ-58МА и ИЖ-58МАЕ стали ИЖ-43, ИЖ-43Е, ИЖ-43М, ИЖ-43ЕМ. Все они имеют отъемные горизонтально спаренные стволы. Патронники и каналы стволов хромированы. Цевье съемное, закрепляется защелкой рычажного типа. Запирающий механизм состоит из двух подствольных крюков, в пазы которых заходит запорная планка, управляемая рычагом запора. Ударно-спусковой механизм размещен на отдельном основании и в колодке. Основание располагается в нижней части колодки. При открывании ружья происходят поджатие цилиндрических спиральных боевых пружин и взведение курков, выполненных заодно с бойками, а также автоматическое включение предохранителя, который запирает спусковые крючки и шептала. Предохранитель дает возможность произвести плавный спуск курков с боевых взводов. Спусковой и запорный механизмы ружья сблокированы между собой: взаимодействие спусковых крючков с шепталами возможно только при вернувшемся до конца в исходное положение рычаге запора.

Основное отличие этих моделей от предыдущих заключается в измененном внешнем виде, иной конструкции эжекторного механизма (ИЖ-43М и ИЖ-43ЕМ) и установке универсального ударно-спускового механизма (ИЖ-43 и ИЖ-43Е), имеющего два спусковых крючка, каждый из которых может произвести последовательно два выстрела из обоих стволов, но допускает возможность вести стрельбу традиционно. Модели, не имеющие индекса Е, снабжены экстрактором, который только выдвигает стреляные гильзы из патронника, а не выбрасывает как эжектор.

Ружья этих модификаций выпускают 12 и 16 калибров. Масса не более 3,3 кг. Длина стволов — 725 мм. Дульное сужение правого ствола — 0,5 мм, левого — 1 мм; кучность стрельбы правого и левого стволов — соответственно не менее 50 и 60 %.

Ружья с вертикальным расположением стволов

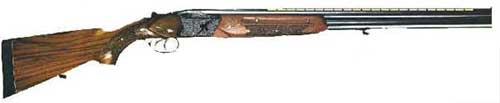

В 1965 г. на Лейпцигской ярмарке Золотую медаль получило ружье ТОЗ-34, созданное тульскими оружейниками. Основные идеи этой модели разработал Н. И. Коровяков, в авторском коллективе приняли участие В. П. Очнев, В. А. Парамонов, С. С. Ферапонтов. Сначала ружье делали в штучном исполнении, а с 1969 г. его выпускают крупными сериями.

Охотничье оружие производства CCCP (подробное изложение)

Эта модель сыграла большую роль в развитии советского охотничьего оружия. ТОЗ-34 — первое легкое ружье с вертикальным расположением стволов серийного производства. Оно послужило базой для целого семейства ружей: стендовых ТОЗ-57К и ТОЗ-57Т, штуцера ТОЗ-55 «Зубр», комбинированных ТОЗ-34-5,6/28 и ТОЗ-34-5,6/20.

ТОЗ-34 калибров 12 и 28 выпускают серийно в рядовом, штучном и сувенирном исполнении, в ограниченном количестве делают ружья 20 калибра, были выпущены небольшие партии 32 калибра.

Стволы отъемные, цевье — неотъемное, крепится на стволах винтами. Имеются указатели взведения курков. Прицельная планка ставится как обычная, так и вентилируемая. Ложа — из ореха, бука, березы, обычно — с пистолетной, реже — с прямой шейкой, с выступом под щеку или без него. Масса ружья — 3,1—3,2 кг, иногда — 2,9—3,0 кг. Ружья малых калибров имеют такую же колодку, как и ружья 12 калибра, поэтому их масса практически одинакова.

Ружье выпускают в различных модификациях: ТОЗ-34 — с экстрактором, ТОЗ-34Е — с эжектором, ТОЗ-34Р — с резиновым амортизатором, ТОЗ-34ЕР — с эжектором и резиновым амортизатором.

Длина стволов 12 калибра— 700—720 мм; 20, 28, 32 — 660—675 мм; патронников — 70 мм. В паспортах на ТОЗ-34 12 калибра указывается, что сверловка нижнего ствола — получок, верхнего — чок, но это номинальные, условные обозначения. На деле у ружей 12 калибра дульные сужения нижнего ствола обычно 0,8—1,0 мм, верхнего — 1,1—1,3 мм; 20-го — 0,5 и 1,0 мм; 28-го — 0,4 и 0,6 мм; 32-го — 0,3 и 0,5 мм соответственно. Диаметр каналов стволов 12 калибра 18,5 (+0,2) мм, 20-го— 15,7 (+0,2), 28-го— 14 (+0,2), 32-го— 12,5 (+0,25) мм.

Ружье рассчитано на применение бумажных, пластмассовых, металлических гильз (последние обеспечивают меньшие кучность и равномерность осыпи). Для 20, 28, 32 калибров можно применять усиленные заряды и снаряды.

По своей конструкции ТОЗ-34 значительно отличается от других ружей. У него нет поперечного болта, низкая посадка стволов, которые соединяются с колодкой посредством кольцевых шарниров и казенной муфты. Запирание стволов одинарное — запорной рамкой на крюк стволов, рычаг отпирания расположен сверху. Спуск курков плавный. Ударный механизм с внутренними курками и спусковой механизм с двумя спусковыми крючками смонтированы на отдельном основании. Взведение курков, поджатие боевых пружин (а у ТОЗ-34Е и поджатие пружин эжектора) осуществляется при открывании стволов. Боевые пружины имеют подковообразную форму. Курки выполнены отдельно от бойков. Предохранитель неавтоматический, запирает шептала; имеется перехватыватель курков (интерсептор). Ружье ТОЗ-34 отличается особенностями в разборке и сборке. Для разборки следует сначала плавно спустить курки, затем, нажав на передний спусковой крючок и не отпуская его, перевести рычаг запирания в крайнее правое положение до упора, а потом, поворачивая стволы, вывести их из зацепления со ствольной коробкой.

На базе ружья ТОЗ-34 создан, как уже говорилось, штуцер ТОЗ-35 «Зубр» под патрон 9Х53. Длина стволов— 600 мм. Это же ружье выпускают и как комбинированное: нижний ствол—нарезной, под патрон 9Х53; верхний— гладкий, 12 калибра. В данном варианте длина стволов — 675 мм; дульное сужение гладкого ствола — 0,5 мм. Само ружье весит 3,8 кг, но оно еще комплектуется оптическим прицелом ТО-6ПМ или П04Х34. ТОЗ-55 делают только в штучном исполнении.

Уже упомянутые промысловые ружья ТОЗ-34-5,6/28 и ТОЗ-34-5,6/20 производятся малыми сериями. Это комбинированное оружие, у которого верхний ствол — нарезной, калибра 5,6 мм под патрон кольцевого воспламенения, нижний — гладкий, 28 или 20 калибра. Длина стволов — 500 мм, дульное сужение гладкого ствола — 0,3 мм при 28 калибре, 0,5 мм — при 20 калибре. Предохранитель неавтоматический. На ружье может быть установлен оптический прицел ПО-2.5Х20 или ПО-1М. Масса ружья без оптического прицела 2,5—2,6 кг.

Ружье ТОЗ-34 12 калибра — типичное охотничье ружье, применяемое на всех охотах с использованием дробовых патронов. При дульных сужениях более 1 мм картечь следует использовать только согласованную, в контейнере; при охоте на крупных животных — подкалиберные пули. Это же ружье с гладкими стволами 20, 28, 32 калибров пригодно для промысла мелкого пушного зверя в тайге, для стрельбы перепела. «Зубр» применяют на отстреле лося, крупного кабана, медведя, оленя. ТОЗ-34-5,6/20 и 28 — типичное промысловое ружье, предназначенное для добычи мелкого пушного зверя.

Работы над созданием двустволки с вертикальным расположением стволов велись и в Ижевске. В 1959 г. под руководством конструктора А. Климова была разработана модель ИЖ-59 «Спутник», которая в 1960—1964 гг. выпускалась серийно.

Стволы этого ружья не спаяны между собой, а соединены муфтами. Прицельная планка высокая; каналы стволов и патронник хромированы; калибр 12, диаметр каналов стволов — 18,5 мм; длина стволов — 750 мм, патронников — 70 мм; дульные сужения — 0,5 мм у нижнего и 1 мм у верхнего стволов. Запирание стволов одинарное — широким клином на крюк казенной муфты.

Ударно-спусковой механизм расположен в колодке и на отдельном основании. Курки возвратные, с отбоем, выполнены отдельно от бойков, взводятся при открывании стволов. Боевые пружины цилиндрические, спиральные. Предохранитель неавтоматический, запирает шептала. Возможен плавный спуск курков с боевого взвода.

Ложа прямая или пистолетная, из ореха или бука; затыльник пластмассовый или с резиновым амортизатором. Боковые поверхности стволов над цевьем прикрыты деревянными накладками.

При определенных условиях (частая стрельба, применение сильных зарядов) длинные стволы ИЖ-59 иногда начинали «крестить», то есть нижний ствол бил выше цели, а верхний — ниже. Поэтому в ружье ИЖ-12, созданном на базе «Спутника», стволы сделали спаянными. Первую партию ружей ИЖ-12 завод выпустил в 1962 г. Кроме того, были внесены следующие изменения: диаметр каналов стволов уменьшили с 18,5 до 18,2 мм; наряду с обычным (неавтоматическим) предохранителем установили перехватыватели курков (интерсепторы), а в последних выпусках на ИЖ-12 иногда применяли автоматический предохранитель; длину стволов уменьшили до 720— 730 мм. Масса ружья 12 калибра—3,3—3,5 кг, 16-го—3,1—3,2 кг.

Собирая ружье, следует помнить, что перед постанови кой цевья необходимо опустить оба взводителя, затем, удерживая ружье левой рукой за стволы, правой рукой надевают цевье на нижний ствол.

Заметим, что ИЖ-12 — первое ружье массового производства, в конструкцию которого были введены перехватыватели курков. Эта модель, выпускавшаяся в течение ряда лет крупными сериями, завоевала широкую популярность среди охотников.

Работы по модернизации ИЖ-12 завершились серийным выпуском с начала 70-х гг. ружья ИЖ-27. У него изменены формы ложи и цевья; введена вентилируемая планка; в ИЖ-27Е установлен эжекторный механизм (он может быть отключен); изменена форма коробки в местах ее сочетания с ложей. Предохранитель автоматический. Масса ружья ИЖ-27 калибра 12 с пластмассовым затыльником не более 3,3 кг, с резиновым амортизатором — не более 3,4 кг; калибра 16 — 3,2 и 3,3 кг соответственно. Длина стволов — 720—730 мм; дульные сужения — получок (нижний) и чок (верхний). Ложа пистолетная или прямая, из ореха или бука. Ружье производится в рядовом, штучном и сувенирном исполнениях.

С середины 70-х гг. серийно производится ружье ИЖ-27 с одним спусковым крючком. Ружье делают в двух модификациях: ИЖ-27-1С без эжектора и ИЖ-27Е-1С — с эжектором. У этих ружей плавного спуска курков нет. Один спуск обеспечивает поочередное производство выстрелов из обоих стволов в любой последовательности. Основная последовательность выстрелов: нижний ствол — верхний ствол, обратная (верхний — нижний) требует отжать спусковой крючок вперед до щелчка. Но такое переключение изменяет очередность только на одну пару выстрелов, поскольку при первом же открывании ружья снова восстанавливается основная последовательность.

Для стендов выпускали несколько модификаций ружья ИЖ-27: для стрельбы на траншее — ИЖ-27СТ и ИЖ-27ЕСТ (длина стволов — 760 мм, дульные сужения— полный чок и усиленный чок); для стрельбы на круглом стенде — ИЖ-27СК и ИЖ-27ЕСК (длина стволов — 660 мм, дульные устройства цилиндр и цилиндр с раструбом).

Ружья ИЖ-12, ИЖ-27 широко используются на различных охотах с применением дроби, картечи, пуль. Нижний ствол этих ружей обычно дает неплохой, а иногда — отличный бой пулей.

Двуствольные ружья с индексом МЦ

В 1946 г. при Тульском оружейном заводе было создано Центральное конструкторское исследовательское бюро спортивно-охотничьего оружия (ЦКИБ СОО), задача которого — разработка и создание новых типов и моделей спортивного и охотничьего оружия. Разрабатываемое и изготовляемое этим предприятием оружие (в штучном исполнении или малыми сериями) обозначается индексом МЦ — модель ЦКИБа.

Одними из первых моделей с индексом МЦ были выпускаемые в 50-х гг. ружья МЦ9 с внешними курками и горизонтальным расположением стволов, ружье МЦб с внутренними курками и вертикальным расположением стволов и ружье МЦ5 с вертикальным расположением стволов в различном их сочетании.

Модели охотничьих ружей с индексом МЦ являются наиболее дорогими и великолепно исполненными. К ним относятся два ружья самого высокого класса: МЦ109 с вертикальным и МЦ111 горизонтальным расположением стволов, оба с так называемыми полными замками. Ружья отличаются строгостью и изяществом форм, прекрасной художественной отделкой. Металлические детали ружей украшены гравировкой или чеканкой, иногда в сочетании с всечкой благородных металлов. Производство ружей этих моделей только штучное.

Тут уместно коротко рассказать о том, какое же охотничье оружие относят к высшему классу, если ограничиться чисто техническими особенностями. Оно обычно двуствольное или трехствольное, с отдельными ударно-спусковыми механизмами на каждый ствол. Это объясняется прежде всего тем, что можно быстро, один за другим сделать два или три выстрела, причем патронами различных характеристик и назначения. Далее. Когда есть несколько отдельных ударно-спусковых механизмов, вся система ружья более надежна, поскольку при случайном выходе из строя одного механизма или осечке патрона всегда наготове еще выстрел из другого ствола. Из такого оружия можно вести отстрел различных животных в большом диапазоне дистанций. Гладкие стволы могут иметь разные калибры и дульные сужения.

Конструкция оружия обязана обеспечивать живучесть образца не менее 10—15 тыс. выстрелов, разбираться легко и традиционно. Внутреннюю поверхность стволов не снабжают покрытием, так как трудно добиться его равномерности, а значит, и точных внутренних размеров. Следовательно, нельзя предсказать, каковы получатся характеристики боя ружья.

Ружье должно иметь не только резкий, но и равномерный бой. Кучность — максимальная по нормативам сверловки. Отклонение точки попадания от точки прицеливания допускается не более 5 см. Центр тяжести должен располагаться как можно ближе к стрелку, разностенность стволов — минимальная. Подгонка всех механизмов — без качки и зазоров. Замки, как уже отмечалось, «полные». Дерево — только орех комлевой на цевье и ложе, выдержанное, хорошо подогнанное к металлическим частям и не выступающее над металлом. Ложа со щекой, затыльник изготовлен за одно целое с ложей. Запирание по крайней мере тройное. Желательны два спусковых крючка, каждый может быть универсальным — на оба ствола.

Ружье МЦ109 выпускается в разновидностях МЦ109-12 — с двумя, МЦ109—01 — с одним спусковым крючком. При 12 калибре длина стволов 750 мм, патронников — 70 мм. Дульное сужение нижнего ствола 0,5 мм, верхнего — 1 мм. Масса ружья — в пределах 3,4 кг. Один спусковой крючок обеспечивает поочередное производство выстрелов из обоих стволов в любой последовательности за счет переводчика. Взведение внутренних курков осуществляется при открывании стволов. Предохранитель неавтоматический, блокирует спусковые крючки, имеет их перехватыватели. Для выброса стреляных гильз предусмотрен эжектор.

Ружье МЦ111 выпускают 12 калибра модификаций МЦ111-12—С двумя и МЦ111-01—с одним спусковым крючком. Правый ствол имеет дульное сужение 0,5 мм, левый — 1 мм. Остальные эксплуатационные характеристики такие же, как у МЦ109.

Ружье МЦ110 более низкого класса, чем предыдущие. В отличие от них ударно-спусковые механизмы у МЦ110 смонтированы на одном общем основании. Изготовляется ружье трех разновидностей: МЦ110-12, МЦ 110-01 и МЦ 110-20 (все—с горизонтально расположенными стволами). Ружье МЦ110-12 имеет стволы 12 калибра; длину стволов 750 мм; дульное сужение правого ствола 0,5 мм; левого — 1 мм; массу — не более 3,3 кг. Ружье МЦ110-01 отличается от МЦ110-12 наличием одного спускового крючка. Все модификации снабжены эжекторным механизмом и автоматическим предохранителем с перехватывателями курков. У МЦ110-20 стволы 20 калибра длиной 675 мм; дульное сужение правого ствола 0,5 мм, левого — 0,8 мм; масса ружья не более 2,9 кг.

Ружье МЦ110-12 было удостоено в 1976 г. Большой золотой медали на международной ярмарке в Загребе. Это ружье выпускают еще двух модификаций (МЦ110-07 и МЦ110-09) с нарезными каналами стволов и с открытыми, а также оптическими прицелами ПО 4Х34. Масса этих ружей 3,6 кг, длина стволов 600 мм. Ружье МЦ110-07 рассчитано для стрельбы из обоих стволов патронами 7,62Х51, а МЦ 110-09 — патронами 9Х53; поперечник рассеивания пуль — соответственно не более 10 и 12 см при стрельбе на дальность 100 м.

Ружье МЦ7 изготовляется с гладкими, вертикально расположенными стволами, двух модификаций: МЦ7-12 калибра 12, длина стволов — 750 мм, масса ружья — 3,3 кг; МЦ7-20 калибра 20, длина стволов 675 мм, масса ружья — не более 2,9 кг. В 1978 г. ружье МЦ7-12 удостоено Большой золотой медали на международной Загребской ярмарке. Нижние стволы этих ружей имеют одинаковые дульные сужения — 0,5 мм, верхние же — разные: у МЦ7-12 — 1 мм, а у МЦ7-20 — 0,8 мм. Цевье на стволах съемное, закрепляется защелкой. Предусмотрен эжекторный механизм. Предохранитель автоматический с перехватывателями курков.

Ружье МЦ7 делают и с нарезными стволами: МЦ7-07—под патрон 7,62Х51, МЦ7-09 — под патрон 9Х53; поперечник рассеивания при стрельбе на дальность 100 м — соответственно 10 и 12 см. Масса этих ружей — не более 3,7 кг, длина стволов — 600 мм, комплектуются открытым и оптическим ПО 4Х 34 прицелами.

Ружье МЦ105 представляет собой дальнейшее развитие уже упомянутой модели МЦ5. Это ружье выпускают четырех модификаций: МЦ105-20, МЦ105-28, МЦ105-32 и МЦ105-01. Цевье у них несъемное, прикреплено к стволам винтами, а сами стволы — отъемные, вертикально расположенные. Ударно-спусковой механизм — с внутренними курками и двумя спусковыми крючками, из которых передний предназначен для стрельбы из нижнего ствола, задний — из верхнего. При открывании стволов взводятся курки, а предохранитель автоматически запирает спусковые крючки. Имеются перехватыватели курков. Экстрактор общий на оба ствола, гильзы не выбрасывает. У всех модификаций длина стволов — 675 мм; масса ружей — от 2,7 до 3,1 кг в зависимости от калибра и типа применяемых патронов. Ружье МЦ105-20 калибра 20, МЦ105-28 — калибра 28, МЦ105-32 — калибра 32; у МЦ105-01 — верхний ствол калибра 20, нижний нарезной — под патрон 5,6Х39.

Ружье МЦ-б — самое «древнее» из серии МЦ, выпускаемое с 1952 г. по настоящее время. Оно имеет калибр 12, вертикально расположенные стволы длиной 750 мм, у нижнего дульное сужение — 0,5 мм, у. верхнего — 1 мм. Масса ружья — не более 3,2 кг. Коробка современных образцов изготовляется из высокопрочного легкого сплава. Предохранитель автоматический, запирает спусковые крючки. Взвод курков осуществляется при открывании ствола. Гильзы извлекаются экстрактором без выбрасывания. Передний спусковой крючок служит для выстрела из нижнего ствола, как и у всех описанных моделей. Цевье закреплено на стволах винтами. Ружье изящной формы, имеет гравировку на металлических деталях.

Самозарядные гладкоствольные ружья

Единственным серийно выпускаемым охотничьим оружием этого типа является ружье МЦ21-12, которое было разработано В. А. Николаевым в ЦКИБ СОО и поставлено на массовое производство в 1965 г. на Тульском оружейном заводе (поэтому оно иногда обозначается как ТОЗ-МЦ21-12). В том же году ружье награждено Золотой медалью Лейпцигской ярмарки.

Охотничье оружие производства CCCP (подробное изложение) В каталоге 1965 г. указано, что ружья МЦ-21 производятся 12, 16 и 20 калибров. Однако в настоящее время ружье выпускается в рядовом и штучном исполнениях только 12 калибра. Масса его — около 3,4 кг, но не более — 3,7 кг. Ложа с пистолетной шейкой с выступом или без выступа под щеку, материал — буковая или ореховая древесина, может быть резиновый амортизатор. Длина ствола — 750 мм, длина патронника — 70 мм. Раньше в небольшом количестве эта модель изготовлялась со стволом длиной 675 мм, имеющим регулятор кучности стрельбы (по сути дела, поличок) и патронник под гильзу длиной 65 мм.

Канал ствола и патронник хромированы, рассчитаны на применение бумажных и пластмассовых гильз; дульное сужение — 1 мм. Магазин подствольный, трубчатый, вмещающий 4 патрона, но может быть укомплектован ограничителем, вдвое уменьшающим емкость магазина. Ружье снабжено флажковым предохранителем.

Затвор продольно-скользящий, запирающий канал ствола вертикально перемещающимся боевым упором, который входит в отверстие хвостовика ствола. Ударно-спусковой механизм смонтирован на отдельном основании и позволяет производить только одиночные выстрелы.

Автоматика ружья работает за счет использования длинного хода ствола, когда он движется назад под действием отдачи. При выстреле ствол и затвор начинают перемещаться назад. Ствол своим выступом освобождает левый останов патронов, и тот, выйдя из паза ствольной коробки, задерживает патрон, который не может попасть из магазина в коробку со стволом и затвором, а только выходит из магазина на небольшую величину. Далее освобождается правый останов патронов. Придя в крайнее заднее положение, затвор задерживается рычагом подавателя, а ствол под действием своей пружины перемещается вперед, выбрасывает стреляную гильзу через боковое окно крыши коробки и нажимает своим выступом на левый останов патронов, утапливая его в паз коробки. При этом патрон из магазина перемещается на подаватель и отжимает фланцем гильзы защелку подавателя, что приводит к освобождению затвора, который начинает скользить вперед. Вместе с тем подаватель, вращаясь, поднимает патрон, а двигающийся вперед затвор досылает его в патронник. Очередной патрон удерживается в магазине правым остановом патронов. Подходя к крайнему переднему положению, затвор отжимает правый останов патронов, а освобожденный патрон, продвинувшись немного назад, останавливается упором патронов в затворе. При движении затвора назад в момент выстрела происходят также взведение курка и подготовка всего ударно-спускового механизма к последующему выстрелу.

Для извлечения патронов из магазина надо поставить ружье на предохранитель и утопить подаватель с одновременным нажатием на упор патронов в затворе. Однако, прежде чем извлекать патроны из магазина, следует получить патрон из патронника. Для этого необходимо отключить магазин отсекателем патронов и отвести затвор назад. То же самое проделывают при замене патрона в патроннике. Заменить патрон в патроннике не с тем снарядом, который имеется в магазине, можно еще быстрее. Для этого не нужно полностью заполнять патронами магазин, что даст возможность в требуемый момент вставить патрон с нужным снарядом в магазин и быстро передернуть затвор.

Чтобы ружье постоянно находилось в рабочем состоянии, следует за ним тщательно ухаживать и в меру смазывать маслом, соответствующим сезону. Особое внимание необходимо уделять откатно-накатной системе, в которую входят тормоз, буфер тормоза, буферно-возвратная пружина и опорное кольцо на стволе, надетые на корпус магазина. При выстреле опорное кольцо со стволом перемещается назад, сжимая своим внутренним конусом тормоз (он представляет собой разрезное кольцо), а с другой стороны тормоз сжимается внутренним конусом буфера, на который воздействует буферно-возвратная пружина. Таким образом, чем сильнее будет сжат тормоз и чем меньше будет смазки в этом механизме, тем более сильными зарядами можно будет стрелять из ружья (конечно, в разумных пределах). И наоборот, если буфер тормоза перевернуть и поставить его внутренним конусом не к тормозу, а к пружине и смазать как следует эту систему соответствующим сезону маслом, то можно будет стрелять уменьшенными зарядами.

При разборке ружья сначала отвинчиваются колпачок цевья и снимают цевье. Затем отводят затвор назад до выхода боевого упора из отверстия хвостовика ствола и отделяют ствол от коробки и корпуса магазина. Далее снимают с корпуса магазина тормоз, буфер и пружину. От коробки отделяют крышку, сдвинув ее предварительно вперед. Ставят предохранитель в среднее положение и выталкивают его из отверстия в коробке. Нажав кнопку защелки, вынимают вниз из коробки ударно-спусковой механизм. Утопив упор патронов на затворе, выдвигают его вперед из коробки. Извлекают из магазина втулку со стороны колпачка цевья, а затем пружину магазина и толкатель патронов.

Разбирая затвор, стебель подводят вплотную к остову затвора (боевой упор при этом должен занять крайнее верхнее положение), а упор патронов утапливают до отказа. Затем, переместив вкладыш в нижней части затвора в сторону, отделяют его, после чего стебель и боевой упор легко отделяются от остова затвора. Чтобы отделить подаватель от основания ударно-спускового механизма, следует отжать его вправо так, чтобы цапфы вышли из отверстия основания.

Сборку ружья выполняют в обратной последовательности, обращая внимание на то, чтобы боковые поверхности толкателей затвора совместились в одной плоскости при помещении их концов в углубление штока хвостовика коробки. Для соединения ствола со ствольной коробкой необходимо отвести затвор назад в крайнее положение, а затем уже вставлять ствол в направляющие пазы коробки, надев предварительно муфту ствола на корпус магазина.

Собирая ружье, не следует злоупотреблять смазкой, поскольку это может привести к осечкам в самый неподходящий момент. Например, если вы видите, что после нажатия на спусковой крючок на капсюле остался еле заметный след от бойка, то разберите полностью затвор и удалите излишнюю смазку даже из отверстия для бойка. Зимой для смазки механизмов ружья некоторые охотники применяют веретенное или трансформаторное масло. Можно использовать также смазки ЦИАТИМ-201 или МС-70.

При эксплуатации ружья во влажную погоду и особенно на морских побережьях, помимо обычной обработки маслом наружных металлических поверхностей и внутренних механизмов и деталей, следует обратить особое внимание на трубку в корпусе приклада, где размещается возвратная пружина затвора. Там конденсируется влага, которую необходимо удалить, а механизм смазать. Для этого следует снять затыльник приклада, отвернуть гайку-колпачок, почистить и смазать трубку, возвратную пружину затвора и поршень.

Иногда при использовании недоброкачественных боеприпасов или по каким-либо другим причинам ствол с затвором застревают в заднем положении. Это значит, что боевой упор не вышел из отверстия хвостовика ствола. Прежде чем устранить задержку, включают отсекатель патронов, чтобы не было подачи их из магазина, затем ставят ружье на предохранитель. Потом ружье ставят затыльником на пол, прижимают слегка ствол к низу и каким-нибудь деревянным предметом ударяют по рукоятке затвора. Боевой упор при этом должен выйти из отверстия хвостовика ствола, и ствол под действием буферно-возвратной пружины займет переднее положение. Чтобы такие случаи не повторялись, следует смазать отверстие хвостовика ствола и боевой упор затвора, а если неполадка все же не устранена, ружье необходимо сдать в ремонт.

Кроме МЦ21, были разработаны еще две модели самозарядных гладкоствольных ружей: МЦ22-12 и МЦ23-12 (спортивная модификация МЦ23-1), но в серийное производство они не пошли.

Карабины под патроны кольцевого воспламенения

В 1842 г. французский оружейный мастер Флобер изобрел казнозарядное ружье для стрельбы небольшим малошумным патроном, не имеющим порохового заряда — в складке, образующей фланец гильзы, находился только воспламенительный состав. Впоследствии в несколько измененную гильзу был добавлен пороховой заряд, что окончательно сформировало распространенное в настоящее время семейство патронов кольцевого воспламенения. Особенно широкое применение получили такие патроны калибра 5,6 мм, которые сейчас широко используются как стрелками-спортсменами для стрельбы из спортивных пистолетов и винтовок, так и охотниками-промысловиками при добыче мелкого пушного зверя из нарезных карабинов и комбинированного охотничьего оружия.

Здесь мы расскажем о современных отечественных карабинах, изготовляемых под патрон калибра 5,6 мм кольцевого воспламенения и используемых охотниками на охотопромыслах нашей страны, а также о тех карабинах, которые призваны заменить устаревшие образцы карабинов ТОЗ-16, ТОЗ-17 и ТОЗ-18.

Одной из первых работ уже знакомого нам Центрального конструкторского исследовательского бюро спортивного и охотничьего оружия, организованного в 1946 г. на Тульском оружейном заводе, было создание на базе облегченного варианта спортивной винтовки ТОЗ-8 оружия для промысловых охотников. Образец был выполнен конструктором К. И. Шехватовым и получил наименование ТОЗ-11. Это охотничья винтовка в 1948 г. получила Большую серебряную медаль и диплом второй степени на Московской выставке охоты и собаководства, а изготавливалась она до 1957 г. Винтовка однозарядная; ложа березовая полупистолетная; прицел секторный с установкой до 250 м; затвор продольно-скользящий; запирание производится поворотом стебля затвора; масса винтовки — около 2 кг.

В 1956—1957 гг. авторский коллектив в составе Г. П. Носкова, В. И. Чувахина и В. П. Очнева под руководством В. Л. Чернопятова создал промысловые карабины ТОЗ-16 — однозарядный, ТОЗ-17 — с магазином на 5 патронов и ТОЗ-18 — с таким же магазином и оптическим прицелом двухкратного увеличения. В 1958 г. И. Горбушин, В. П. Очнев и В. Л. Чернопятов разработали самозарядный охотничий карабин ТОЗ-21 с магазином на 10 патронов. Отечественная промышленность выпускала также самозарядную винтовку «Спорт» с трубчатым магазином на 7 патронов, расположенным в прикладе (масса — 1,9 кг, длина ствола — 480 мм).

В настоящее время серийно производятся три модификации «тозиков» с несколько модернизированным узлом запирания ствола: ТОЗ-16-01 — однозарядный карабин, ТОЗ-17-01 — магазинный карабин на 5 патронов и ТОЗ-18-01 — магазинный карабин такой же емкости с оптическим прицелом ПО-1 или ПО-2,5 X 20, который можно при необходимости быстро снять. Впервые описание этих карабинов появилось в каталоге 1980 г.

У карабина ТОЗ-16-01 ствол жестко соединен со ствольной коробкой за счет прессовой посадки и штифта. Запирание канала ствола осуществляется рукояткой затвора, заходящей за соответствующий выступ ствольной коробки при повороте затвора. Ударный механизм ударникового типа смонтирован в затворе. Перемещение затвора в переднее положение сопровождается взведением ударника. Спусковой механизм смонтирован на коробке и обеспечивает спуск «с предупреждением». Предохранитель кнопочного типа блокирует шептало. Когда затвор переводят в заднее положение, стреляная гильза извлекается из патронника и выбрасывается через окно ствольной коробки. Прицел открытый секторный, мушка прямоугольная. Наружные поверхности металлических деталей подвергнуты химическому оксидированию. Ложа березовая или буковая покрыта лаком, а затыльник пластмассовый. Длина карабина — 1020 мм, ствола — 536 мм, прицельной линии — 485 мм. Масса карабина — не более 2,6 кг. Поперечник рассеивания пуль при стрельбе серией из 4 выстрелов на дальность 50 м и не более 5,5 см.

Карабин ТОЗ-17-01 отличается от предыдущего тем, что имеет коробчатый отъемный магазин на 5 патронов, а ТОЗ-18-01, кроме того, снабжен оптическим прицелом. Поперечник рассеивания пуль этих карабинов составляет 6 см. В остальном их характеристики одинаковы.

В каталоге 1980 г. появилось описание нового карабина МЦ18-2 штучного производства, предназначенного для отстрела некрупной дичи в условиях любительской и промысловой охоты. Отличительная его особенность — возможность пользоваться им как магазинным, досылая очередной патрон из магазина в патронник за счет перемещения затвора рукой и поворота рукоятки затвора вниз, и как самозарядным, но тогда рукоятку затвора поворачивать вниз не надо, а запирание канала ствола осуществляется усилием пружины затвора. При несамозарядной стрельбе канал ствола запирается при повороте затвора благодаря двум боевым выступам.

Ствол со ствольной коробкой соединен также, как у предыдущего карабина. Ударно-спусковой механизм куркового типа смонтирован на отдельном основании и дает возможность вести только одиночную стрельбу при самозарядном режиме. Извлечение стреляной гильзы из патронника, выброс ее из окна ствольной коробки и взведение курка осуществляются при перемещении затвора в крайнее заднее положение. На ствольной коробке предусмотрен специальный козырек, который защищает глаза и лицо стрелка от попадания несгоревших порошинок при отражении стреляной гильзы во время самозарядной стрельбы. Карабин имеет предохранитель флажкового типа, блокирующий шептало. Магазин коробчатый отъемный, рассчитан на 10 патронов. На коробке установлен быстросъемный оптический четырехкратный прицел ТО-4М. Конструкция его кронштейна позволяет вести прицельную стрельбу на дистанцию 50 м, не снимая оптический прицел. Наружные поверхности ствольной коробки и ствола подвергнуты химическому оксидированию. Канал ствола, патронник, детали затвора и ударно-спускового механизма хромированы. Ложа изготовлена из ореха или березы, с выступами для руки и под щеку, покрыта полиэфирным лаком, затыльник винипластовый. Розетка ложи украшена инкрустацией.

Карабин надежен и безотказен в работе, удобен в обращении. В комплект поставки входят три сменных магазина, инструмент и соответствующие принадлежности. Длина карабина — 920 мм, ствола — 430 мм, прицельной линии — 380 мм. Масса карабина (без оптического прицела) — 2,4 кг. Средний поперечник рассеивания пуль при стрельбе серией из 5 выстрелов целевыми патронами на дальность 50 м — не более 2,5 см.

В каталоге 1984 г. появился еще один тип охотничьего магазинного карабина — ТОЗ-78, предназначенного для промысловой и любительской охоты на птицу и мелкого пушного зверя. В отличие от других ТОЗов запирание ствола упрощено и дает возможность применять патроны увеличенной мощности. Ударник взводится при перемещении затвора в заднее положение. Снизу на коробке смонтирован спусковой механизм, конструкция которого дает возможность регулировать усилие спуска и изменять ход спускового крючка. Кнопочный предохранитель блокирует шептало и имеет перехватыватель. Когда затвор передвигают в заднее положение, стреляная гильза извлекается из патронника и выбрасывается через окно ствольной коробки направо. Карабин оснащается открытым и оптическими (ПО-1М или ПО—2,5 X 20) прицелами. Ложа изготавливается из березовой или буковой древесины, с выступом для руки, покрывается лаком, затыльник пластмассовый. Длина карабина — 1004 мм, ствола — 536 мм, прицельной линии — 420 мм. Масса карабина (без оптического прицела) — не более 2,7 кг. Средний поперечник рассеивания пуль при стрельбе спортивно-охотничьими патронами на дальность 50 м — не более 5 см.

Следует отметить, что, судя по последним каталогам, отечественная промышленность предлагает охотникам комбинированные охотничьи ружья, в которых применяются патроны калибра 5,6 мм кольцевого воспламенения. К таким ружьям относятся ранее упомянутые двустволки с вертикальным расположением стволов ТОЗ-34-5,6-20 и ТОЗ-34-5,6-28. Есть еще ружье МЦ105-01, у которого нарезной ствол имеет патронник под патрон 5,6 X 39." К этому ружью прилагается пять размещенных в прикладе вкладышей, так что при необходимости из нарезного ствола с их помощью можно стрелять патронами кольцевого воспламенения. Калибр гладкого ствола — 20, длина стволов—675 мм, масса ружья—3,1 кг. Наибольший поперечник рассеивания пуль при стрельбе из нарезного ствола серией из 5 выстрелов патронами 5,6 X 39 на дальность 100 м — 10 см, патронами 5,6 мм кольцевого воспламенения на дальность 50 м — 5 см.

Охотничье оружие под патрон 5,6 X 39

В 1955 г. на Московской выставке охоты и охотничьего собаководства инженером-конструктором М. Н. Блюмом впервые был представлен разработанный им комплекс новых охотничье-промысловых карабинов и патронов к ним с высокой начальной скоростью пули и мощным убойным действием. Среди этих экспонатов присутствовал магазинный карабин под патрон калибра 5,6 мм высокой скорости. Патроны были сконструированы двух типов. Патрон с пулей массой 3,5 г, имеющей неполную оболочку (сердечник из свинца оголен в головной части пули) и начальную скорость 1004 м/с. У патрона второго типа пуля была с полной оболочкой, ее начальная скорость составляла 1200 м/с.

Позже в статье М. Н. Блюма и М. М. Блюма «Охотничье нарезное оружие» (альманах «Охотничьи просторы», 1960) было проведено подробное описание «универсального» патрона калибра 5,6 мм с высокой начальной скоростью пули (в настоящее время этот патрон получил обозначение 5,6 X 39, как это принято за рубежом) и самозарядного и магазинного карабинов, разработанных под этот патрон с использованием деталей от карабинов военного образца (СКС).

В 1962 г. этот патрон наша промышленность начала изготовлять серийно, а оружейные заводы Ижевска, Тулы и также ЦКИБ СОО занялись разработкой под него охотничьего нарезного и комбинированного оружия. Почти одновременно на производственном объединении «Ижмаш» приступили к разработке и серийному освоению магазинного карабина «Барс-1». Этот карабин при использовании патрона с полуоболочечной пулей предназначен для охоты на средних по размеру зверей (сайгак, косуля, волк и т.п.), а с патроном, имеющим оболочечную пулю, из него можно отстреливать животных меньших размеров.

Поскольку карабин «Барс-1» является самой массовой моделью оружия, изготавливаемого под патрон 5,6 X 39, то на описании его следует остановиться подробнее. Длина карабина — 1044 мм, ствола — 600 мм, прицельной линии — 490 мм. В канале ствола б нарезов, направление нарезов правое, шаг нарезов — 420 мм. Канал ствола и патронник хромированы. Ствол и коробка соединены резьбой. На стволе имеется прямоугольная мушка и целик барабанного типа, на котором нанесены цифры 1, 2 и 3, что соответствует дальностям стрельбы 100, 200 и 300 м, а также есть деление для дальности 250 м. На карабин может быть установлен оптический прицел ПО 4 X 34 четырехкратного увеличения. Средний поперечник рассеивания пуль при стрельбе серией из 5 выстрелов на дальность 100 м — не более 7,5 см.

Затвор карабина продольно-скользящий с поворотом при запирании, осуществляемом посредством двух боевых упоров, расположенных в средней части. В задней же части предусмотрено окно для выхода взвода ударника и пазы, в которых крепится муфта. Внутри затвора есть канал для размещения ударника с боевой пружиной.

Ствольная коробка внизу имеет окно под магазин и1 коробку спускового механизма. Верхнее окно ствольной коробки предназначено для снаряжения магазина патронами и выбрасывания стреляной гильзы. Магазин неотъемный на 5 патронов, которые располагаются в шахматном порядке. Ствольная коробка соединяется с ложей специальной планкой и двумя винтами.

В коробке спускового механизма расположены шептало, спусковой крючок, пружины и регулировочные винты, Конструкция спускового механизма позволяет регулировать усилие и изменять характер спуска, то есть обеспечивает спуск с предупреждением или без него. Регулировать спусковой механизм можно только после извлечения ствола и ствольной коробки из ложи с взведенным ударником. Плавность спуска изменяют вращением нижнего переднего винта, устанавливая тем самым необходимую величину зацепления со спусковым крючком (это видно через отверстие в корпусе). Затем, вращая верхний передний винт, устанавливают нужное усилие на спусковом крючке. При резком возрастании усилия требуется немного вывернуть задний винт. Потом настраивают спуск «с предупреждением», для чего следует затягивать задний регулировочный винт до тех пор, пока резко не возрастает усилие нажатия спускового крючка. После настройки все винты следует закрепить контргайками.

Справа от ствольной коробки над спусковым механизмом располагается флажковый предохранитель, который фиксируется в двух положениях благодаря наличию в правой его части оси кулачка и пружины. При заряженном карабине предохранение от случайного выстрела осуществляется за счет одновременной блокировки затвора и ударника. Если же выстрел сделан, а флажок предохранителя установлен в вертикальное положение, то при этом предотвращается только открывание затвора. Чтобы извлечь затвор из ствольной коробки, его следует отвести назад, затем повернуть предохранитель в вертикальное положение и вынуть затвор.

Ложа изготовляется из березы или ореха, пистолетной формой, с выступом под щеку, а затыльником служит резиновый амортизатор. Деревянные части покрыты лаком, а поверхности металлических деталей подвергнуты фосфатированию и также отлакированы. Масса карабина (без оптического прицела и кронштейна) — не более 2,7 кг.

Перед разборкой карабин необходимо разрядить. Затем, если имеется оптический прицел, отвернуть гайки зажимов кронштейна на несколько оборотов и отделить от ствольной коробки кронштейн с прицелом. После этого, как было описано выше, извлечь затвор из ствольной коробки. Далее, отвернув соединительные винты, вынуть из ложи ствол со ствольной коробкой, магазином и спусковым механизмом. При разборке затвора необходимо надвинуть муфту на стебель затвора, повернуть ее по часовой стрелке до упора и отвести назад, сняв со стебля. Потом из стебля затвора вынимают боевую пружину и ударник. Чтобы снять спусковой механизм, следует извлечь его из ствольной коробки вместе с пружиной предохранителя, затем отвернуть винт крепления спусковой коробки, отделить ее от ствольной коробки и наконец вынуть предохранитель из ствольной коробки, предварительно повернув его вниз.

При разборке спускового механизма необходимо вначале выбить трубчатую ось и снять шептало вместе с пружиной. После этого вывернуть верхний передний винт и извлечь вторую пружину. Освободить остальные винты и снять спусковой крючок, не выбирая его ось. Собирать карабин следует в обратном порядке. При этом вставленный в затвор ударник должен быть зафиксирован в лунке фигурного паза стебля.

Карабин безотказен в работе и удобен в эксплуатации. С ним можно охотиться в любых климатических условиях при температуре окружающей среды от минус 40 до плюс 50 °С. Недаром «Барс-1» в 1967 г. удостоен Большой золотой медали и диплома первой степени на Международной Лейпцигской ярмарке.

Отечественной промышленностью были разработаны и другие образцы охотничьего оружия под патрон 5,6 X 39, однако они выпускались либо небольшими сериями, либо в единичных экземплярах.

В каталоге 1965 г. приводится описание комбинированного ружья ИЖ-15, верхний ствол которого 16 калибра, а нижний калибра 5,6 мм под патрон 5,6 X 39. Это двуствольное безкурковое ружье было разработано на базе распространенной в то время модели ИЖ-12 и внешне отличается от него наличием открытого целика для стрельбы на 100 м и одного откидывающегося щитка для стрельбы на 200 м, а также выступом «ласточкин хвост» на верхней поверхности казенной муфты для установки кронштейна оптического прицела. У дульной муфты имеется паз для мушки. Запирание стволов осуществляется широкой запорной планкой на один задний подствольный крюк. Число нарезов — 6, их шаг — 400 мм, длина стволов — 700 мм, прицельной линии — 540 мм. Масса ружья — 3,2 кг. Дульное сужение дробового ствола либо чековое, либо получоковое. Предохранитель автоматический. В патронник нарезного ствола может быть. вставлен вкладной патронник под патрон калибра 5,6 мм кольцевого воспламенения, что увеличивает универсальность этого ружья, позволяя отстреливать более мелкого пушного зверя без порчи шкурки и тушки.

В каталогах представлено еще несколько образцов оружия под патрон 5,6 X 39.

Охотничье комбинированное ружье МЦ105-35, о котором мы уже упоминали, с вертикальным расположением стволов: верхний — 20 калибра, с дульным сужением 0,5 мм, нижний — нарезной, с вкладышем, позволяющим использовать патроны кольцевого воспламенения. Длина стволов — 675 мм. Каналы стволов и патронники хромированы, наружная поверхность стволов оксидирована или подвергнута черному хромированию. Соединение стволов с коробкой осуществляется за счет ствольной муфты, шарнира, защелки и рамки запирания. Ложа пистолетная или прямая, с выступом или без выступа под щеку, изготовлена из ореха, бука или березы. Цевье несъемное, привернуто винтами к планкам между стволами. Открытый прицел имеет мушку и целик с прорезью, оптический прицел съемный с 2-кратным увеличением ПО-2,5 X 20 или ПО-1. Ударно-спусковой механизм с внутренними курками и двумя спусковыми крючками (передний — для стрельбы из нижнего ствола, задний — из верхнего). Курки взводятся при открывании стволов. Автоматический предохранитель блокирует спусковые крючки, предусмотрены перехватыватели курков. Эжекторы отсутствуют. Масса ружья — не более 3,1 кг. Поперечник рассеивания пуль при стрельбе на дальность 100 м патронами 5,6 X 39 серией из 5 выстрелов не более 10 см, а патронами кольцевого воспламенения с применением вкладыша на дальность 50 м — не более 5 см. В каталоге 1988 г. это ружье приводится под индексом МЦ 105-01.

Самозарядный охотничий карабин МЦ131 оборудован коробчатым магазином на 3 и 15 патронов. Перезаряжание осуществляется автоматически за счет пороховых газов, отводимых из канала ствола в подствольный газовый узел, и энергии сжимающейся возвратной пружины. Затвор запирает канал ствола тремя упорами, которые заходят при его повороте за выступы ствольной коробки. На отдельном основании смонтирован курковый ударно-спусковой механизм. Кнопочный предохранитель запирает спусковой крючок и препятствует полному перемещению назад подвижных частей перезаряжающего механизма, что не дает возможности случайно перезарядить карабин или дослать очередной патрон в патронник при разряженном карабине. Подвижные элементы, детали газового узла, патронник и канал ствола хромированы. Карабин снабжен 4-кратным оптическим прицелом и открытым целиком для стрельбы на 100 м. Длина карабина — 1050 мм, ствола — 550 мм, прицельной линии — 430 мм. Масса карабина (без оптического прицела) — 3,4—3,6 кг. Поперечник рассеивания пуль такой же, как у предыдущего.

Охотничий самозарядный карабин МЦ128 оборудован коробчатым магазином на 4 патрона. Конструкция ударного механизма исключает инерционный накол капсюля патрона при его подаче из магазина в патронник и запирании канала ствола. Оптический прицел 4-кратный П04 X 34 с быстросъемным кронтшейном, а открытый прицел допускает стрельбу до 300 м. Масса карабина (без оптического прицела) — не более 3,1 кг. Подствольный газовый узел служит для перезаряжения во время стрельбы. Затвор имеет три боевых упора, запирающих канал ствола при выстреле. Ствол и ствольная коробка жестко соединены прессовой посадкой и двумя штифтами. Предохранитель блокирует спусковой крючок. Когда патроны израсходованы, затвор остается в заднем положении. Подвижные части, детали газового узла, патронник и канал ствола хромированы. Остальные металлические поверхности оксидированы. Деревянные детали изготовлены из ореха. Неполная разборка не требует применения инструмента. Крепление коробки со стволом к ложе позволяет быстро разъединить карабин на две части для транспортировки,

Охотничий самозарядный карабин МЦ127 имеет роторный отъемный магазин на 5 патронов. Защелки магазина позволяют легко и быстро отделить его от карабина и заменить на другой, но исключает возможность случайного выпадения магазина. Масса карабина (без оптического прицела) — не более 3,3 кг. Длина карабина — 1060 мм, ствола — 550 мм, прицельной линии — 450 мм. Газовый узел располагается под стволом. Ствол соединен со ствольной коробкой при помощи резьбы и двух направляющих цилиндров. Четыре боевых упора на затворе запирают канал ствола перед выстрелом. Ударно-спусковой механизм имеет курок, конструкция ударника исключает возможность инерционного наклона капсюля патрона при его досылании в патронник и запирании канала ствола. При движении подвижных частей назад происходят извлечение и отражение стреляной гильзы и взведение курка. Кнопочный предохранитель блокирует только спусковой крючок. Открытый прицел позволяет вести стрельбу на дальности до 300 м, оптический прицел — 4-кратный (ПО 4Х 34). Наибольший поперечник рассеивания пуль при стрельбе на дистанцию 100 м серией из 5 выстрелов не более 8 см.

Магазинные карабины под патроны 7,62 X 51 и 9 X 53

Охотничьи патроны 7,62 X 51 и 9 X 53 были освоены отечественной промышленностью в разное время. В 1955 г. на Московской выставке охоты и охотничьего собаководства конструктор М. Н. Блюм впервые представил разработанный им патрон 9 X 53 и созданный на базе боевой винтовки СВТ самозарядный карабин.

Серийно же патрон 9 X 53 стал изготовляться с 1962 г. Он предназначается для отстрела животных массой от 100 до 250 кг на дальностях не более 200 м. Несмотря на то что патрон обозначается как 9-миллиметровый, он имеет диаметр пули 9,27 мм, практически соответствуя размерам иностранных европейских патронов с обозначением 9,3 мм. Пуля полуоболочечная экспансивного действия, масса 15 г, имеет оголение свинцового сердечника в головной части. Длина гильзы — 53 мм, длина патрона — 67 мм. Начальная скорость пули при стрельбе из баллистического оружия — 680 м/с, поперечник рассеивания на дальность 100 м — не более 8 см.

Самый распространенный образец оружия под патрон 9 X 53 — магазинный карабин «Лось», который был в 1961 г. подготовлен к серийному выпуску производственным объединением «Ижмаш». Длина карабина — 1060 мм, ствола — 550 мм, прицельной линии — 470 мм. Канал ствола имеет шесть правых нарезов с шагом 320 мм. Ствол и коробка соединены резьбой. На стволе имеются мушка и целик, который представляет собой единое целое с прицельной планкой, подпружиненной пластинчатой пружиной. Через определенные интервалы на прицельной планке нанесены цифры 1, 2, 3, 4 и 5, которые соответствуют дальностям до цели 100, 200, 300, 400 и 500 м. Перемещая хомутик, опирающийся нижней частью на сектор, устанавливают требуемую дальность стрельбы. На карабине может быть смонтирован оптический прицел, обычно 4-кратного увеличения. Средний поперечник рассеивания пуль на дальности 100 м — не более 11 см.

Затвор карабина продольно-скользящий с поворотом при запирании, которое осуществляется двумя боевыми упорами, расположенными на передней части затвора. В штворе находятся ударник с боевой пружиной, выбрасыватель с пружиной и муфта. Затвор имеет указатель взведения ударника.

Магазин неотъемный на 5 патронов, которые размещаются в шахматном порядке. Конструкция спускового механизма позволяет регулировать усилие и изменять характер спуска (с предупреждением или без него). Регулировать спусковой механизм можно только после извлечения ствола со ствольной коробкой из ложи, причем положить их надо на правую сторону. Затем следует взвести ударник. Регулятор имеет Г-образную форму. Задний его конец располагается под выступом спускового крючка, а верхний упирается в нижнюю часть шептала. Когда требуется получить плавное изменение спуска с малым усилием, нужно ввернуть передний регулировочный винт таким образом, чтобы передний выступ спускового крючка не касался регулятора при полном освобождении шептала. Если же необходим плавный спуск с большим усилием, передний винт следует отвернуть настолько, чтобы регулятор под действием своей пружины упирался в передний выступ спускового крючка. При этом начинают работать две пружины. Нижним винтом регулируется усилие на спусковом крючке. В данном случае величина хода спускового крючка не регулируется. Спуск с предупреждением настраивают передним регулировочным винтом, устанавливая зазор между передним плечом спускового крючка и регулятором таким образом, чтобы обеспечить необходимую величину хода до предупреждения.

Справа от ствольной коробки располагается флажковый предохранитель, который запирает спусковой крючок и исключает поворот затвора. При извлечении затвора из ствольной коробки его следует открыть и отвести назад до упора. Затем нажать на спусковой крючок и вынуть затвор.

Перед разборкой карабин необходимо разрядить. Затем, если имеется оптический прицел, отвернуть гайки зажимов кронштейна на несколько оборотов и отделить от ствольной коробки кронштейн с прицелом. После этого, как было описано выше, извлечь затвор из ствольной коробки. Далее, открыв крышку магазина и отвернув соединительные винты, отделить ствол со ствольной коробкой и вынуть из ложи планку с подающим механизмом. Чтобы освободить спусковую коробку, следует выбить ось и штифт спускового механизма. Для извлечения предохранителя из ствольной коробки необходимо поставить флажок предохранителя в горизонтальное положение, вынуть предохранитель и снять фиксатор. При разборке спускового механизма надо снять крышку спусковой коробки и пружину, выбить трубчатую ось и, нажав до отказа на спусковой крючок, вынуть его, не дав выскочить пружине. Отвернув регулировочный винт, освобождают регулятор и пружину спуска.

Для разборки затвора нужно дослать муфту затвора вперед и повернуть ее по часовой стрелке до упора. Снять муфту и вынуть боевую пружину с ударником. При сборке необходимо, чтобы ударник, вставленный в затвор, был зафиксирован в фигурном пазе. Сборку карабина ведут в обратном порядке.

Ложа пистолетной формы, из обычных материалов, с выступом под щеку, снабжена резиновым амортизатором. Масса карабина (без оптического прицела и кронтшейна) — не более 3,1 кг.

Карабин безотказен в работе и удобен в эксплуатации. С ним можно охотиться в любых климатических условиях и при температуре окружающей среды от минус 50 до плюс 50 °С. В комплект включены необходимые принадлежности для разборки, чистки, смазки, ремень для ношения и чехол для хранения и перевозки.

Новая модель этого карабина «Лось-4» спроектирована и выпускается с 1977 г. под охотничий патрон 7,62 X 51, который начали изготовлять серийно с 1974 г. (пуля полуоболочечная экспансивного действия, ее масса — 9,7 г, начальная скорость — 857 м/с, масса патрона — 25 г). «Лось-4» отличается от прежней модели «Лось» тем, что в нем изменены конструкция отражателя в затворе, конфигурация рукоятки затвора, а также устройства спусковой коробки; введен дополнительный винт для регулировки величины хода спускового крючка. Появилась новая деталь — разобщитель, который крепится к шепталу и при перезаряжении после выстрела обеспечивает свободное возвращение шептала в исходное положение. Это дало возможность применить более слабую пружину шептала и увеличить срок ее службы. Несколько иные конструкции ложи и кронштейна с оптическим прицелом П04 X 34.

Самозарядные карабины под патроны 7,62 X 51 и 9Х53

Охотничьи самозарядные карабины «Медведь» ПО «Ижмаш» раньше изготовляли под патрон 9 X 53, а сейчас делают под патрон 7,62 X 51.

Первая модель карабина «Медведь», разработанная в 1961 г. под патрон 9Х53, была поставлена на серийное? производство в 1965 г. и тогда же удостоена на Международной Лейпцигской ярмарке Золотой медали и диплома. Карабин выпускался до 1975 г. в двух модификациях: «Медведь» и «Медведь-2», а затем было начато серийное производство самозарядного карабина «Медведь-3» калибра 7,62 мм под патрон 7,62 X 51 (за рубежом этот патрон иногда называют Винчестер. 308 или патрон НАТО 7,62 мм). Этот карабин делают и теперь одновременно с карабином «Медведь-4» того же калибра.

Карабин «Медведь» — это охотничье оружие для стрельбы по крупному зверю полуоболочечной экспансивной пулей на дальность до 300 м. Перезарядка карабина автоматическая, осуществляется за счет отводимых из канала ствола в газовую камеру пороховых газов, которые, давя на поршень газового механизма, отводят затвор в заднее положение и сжимают возвратную пружину. Возвратная пружина досылает затвор в переднее положение, а также — очередной патрон из магазина в патронник. Ударно-спусковой механизм курково-ударникового типа. Взведение курка и нагнетание боевой пружины производятся при движении затвора назад. При нажатии на спусковой крючок курок бьет по ударнику, который, в свою очередь, разбивает капсюль-воспламенитель патрона, — происходит выстрел. Запирание канала ствола — на три боевых упора. Ударный механизм расположен в отделяемой спусковой коробке. Конструкция ударно-спускового механизма позволяет вести только одиночную стрельбу. Магазин неотъемный, рассчитан на 3 патрона, размещенных в шахматном порядке. Когда патроны израсходованы, затвор остается в заднем положении, чтобы было удобнее заново снарядить магазин. Предохранитель запирает шептало и исключает перезарядку карабина. Для уменьшения отдачи во время выстрела предусмотрен дульный тормоз. Канал ствола, патронник, затвор, рама, поршень и газовая трубка хромированы.

Охотничье оружие производства CCCP (подробное изложение)Масса карабина (без принадлежностей и оптического прицела) — не более 3,3 кг; длина ствола — 550 мм, общая длина—1110 мм; открытый прицел рассчитан для стрельбы на дальности до 500 м.

Самозарядный карабин «Медведь-2» отличается от предыдущей модели тем, что имеет отъемный магазин на 3 патрона, расположенных в один ряд. В комплект входят три магазина. Кроме того, карабин может быть снабжен не только 4-, но и 6-кратным оптическим прицелом.

Карабин «Медведь-3», как уже указывалось, изготавливается под охотничий патрон 7,62 X 51, то есть калибр с 9 мм уменьшен до 7,62 мм. Следует особо отметить, что в карабине нельзя применять винтовочный боевой патрон калибра 7,62 мм, а также его охотничью модификацию с полуоболочечной пулей, обозначаемую 7,62 X 53, поскольку его размеры не совпадают с патроном 7,62 X .51. В остальном конструкция карабина не изменилась. Карабин имеет несколько увеличенную массу — 3,4 кг, отъемный магазин на 4 патрона, расположенных в один ряд.

Карабин «Медведь-4» отличается от предыдущего тем, что у него магазин на 4 патрона, размещенных в шахматном порядке.

Следует особо отметить, что в карабинах «Медведь-3» и «Медведь-4» патроны иностранного производства 7,62 X 51 или Винчестер.308 применять нельзя, поскольку давление в них выше, чем в отечественных, так что может произойти несчастный случай.

В разборке карабины серии «Медведь» почти одинаковы. Познакомимся с ее последовательностью на примере самого распространенного в настоящее время карабина «Медведь-3». Прежде всего следует отделить магазин, нажав на защелку и повернув его вперед по отношению к переднему зацепу. Взяв рукоятку затвора, отвести его в заднее положение и убедиться в отсутствии патрона в патроннике, а если он есть, удалить его. Затем кнопку переводчика надо повернуть в положение «О» («Огонь») и сдвинув вперед до упора крышку ствольной коробки, поднять ее и отделить от карабина. После этого вкладыш возвратного механизма сдвинуть вперед до выхода из пазов ствольной коробки и извлечь вместе с возвратном механизмом. Затвор с рамой отвести за ручку перезаряжения назад до упора и вынуть ее из ствольной коробки вверх. Из рамы извлечь затвор, выведя его ведущий выступ из фигурного паза. Для извлечения ударно-спускового механизма из ствольной коробки необходимо переднюю часть предохранительной скобы оттянуть вперед и назад.

При разборке газоотводного механизма следует вначале освободить шомпол, повернув флажок его стопора на 180 ° вперед и отведя головку шомпола вниз. Затем, нажав на защелку газовой трубки, сдвинуть вперед переднее кольцо цевья и, приложив усилие к ствольным накладкам, отделить их от карабина. Сдвинуть толкатель до упора, придерживая газовый поршень, и вывести его передний конец из гнезда в поршне, а затем извлечь толкатель вместе с пружиной и вынуть из газовой трубки поршень. Нажать на защелку газовой трубки и отвернуть ее. Приклад отделяют, предварительно освободив ложевой винт.

Разбирая затвор, сначала выбивают шпильку ударника, а затем извлекают ударник. Чтобы отделить выбрасыватель, также следует выбить выколоткой его ось. Производить более детальную разборку при эксплуатации карабина нет надобности. Сборку ведут в обратном порядке.

Кроме карабинов серии «Медведь», отечественная промышленность изготовляет в единичных экземплярах самозарядные карабины МЦ125 и МЦ126 под патрон 7,62Х51.

Похожие темы:
Особенности подготовки молодых стрелков
Техника выполнения выстрела в упражнении СКИТ. Выстрел на круглом стенде в «Ските»
Особенности подготовки молодых стрелков в стрельбе на стенде
Начальное обучение стрельбе по движущимся мишеням
Устройство и оборудование охотничьих стендов и стрельбищ
Техника стрельбы на круглом стенде. Специфика стрельбы на стрелковых местах
Упреждение при стрельбе на стенде и его величина
Техника стрельбы на траншейном стенде
Пулевая стрельба, Федерация стрельбы Украины, Ukrainian Shooting Federation, соревнования по пулевой стрельбе, каталог оружия украины, shooting пулевой стрельбы, правила стрельбы Украины, shooting украины, федерация спортивной стрельбы, федерация спортивной стрельбы украины, спортивная стрельба, международная федерация пулевой стрельбы, международная федерация стрелкового спорта, федерація стрільби україни, shooting-uakraina, чемпионаты мира по стрельбе, украинский стрелковый сайт, Ukrainian-Shooting
К литературе ФорумНа Главную
