Сатинский В.Н. - "Ружейные клейма и их значение"

Сатинский В.Н. - "Ружейные клейма и их значение" (продолжение)

Начало здесь...

Едва появились первые образцы огнестрельного оружия, как его создатели убедились, что их изделия могут стать опасными не только для противника, но и для самого стрелка. Понадобилось совсем немного времени, чтобы и производители, и потребители навсегда усвоили: фузея или мушкет, винтовка или револьвер, изготовленные с нарушением технологии, размеров или из неподходящего металла, вполне способны разорваться в руках владельца. Тут же нашли и выход: испытывать изготовленное оружие на прочность, отстреливая его специальным зарядом. После такой проверки оно получало клеймо — своеобразный знак качества. В наше время практически каждая страна имеет собственные законы, регламентирующие способы испытания оружия.

Сатинский В.Н. - "Ружейные клейма и их значение" (продолжение)

Калибр патронника нормальной длины, как и у бельгийцев, изображается соответствующей цифрой с буквой с (калибр) в четырехугольнике, а при наличии длины патронника свыше 76 мм. — в четырехугольнике помещается еще буква «L».Сатинский В.Н. - "Ружейные клейма и их значение"

Калибр ствола, если поперечник его не более наименьшего размера, принятого в Англии для папковых гильз, напр., для 12 калибра - 18,52 мм, отмечается одной соответствующей цифрой (12, 16 и т.д.), если же поперечник фактически больше нормального размера, ставится клеймо а виде дроби, напр., 12/1 — для 12 калибра, 16/1-16 кал. и т.д., что означает переход к высшему калибру (напр., 12/1 переход от 12 кал. к 11, 16/1 — от 16 к. — к 15 и т.д.). При наличии поперечника меньшего по сравнению с наименьшим размером, принятым в Англии для того или иного калибра, числителем ставится цифра, означающая следующий низший калибр, напр., 13/1 означает калибр переходной от 13 к 12-му. B итоге нормальный набор клейм для ружья лондонского происхождения получает форму, изображенную на рис. 66. Клеймо это, вернее сумма клейм, буквально обозначает: ружье выдержало первое и второе испытания, патронники под гильзу 12 калибра, калибр ствола по его фактическому поперечнику является переходом от 12 калибра к 11, сверловка чок.

Рисунок 67 обозначает то же самое, отсутствует только клеймо «Chok», что свидетельствует о наличии цилиндрической сверловки, а в четырехугольнике под цифрой калибра патронника прибавлена буква «L», указывающая на длину патронника свыше 76 мм.

Если ружье подвергалось специальному испытанию очень сильным мелким порохом — к набору клейм, приведенному на рис. 66, добавляется еще клеймо, как на рис. 64, и общий вид набора клейм в этом случае как на рис. 68.

Бирмингемские ружья, как отмечаюсь выше, имеют свои клейма, причем, до 1 августа 1904 г. клейма были иные. Клеймо предварительной пробы состоит из рукописных букв «B» и «Р» в форме монограммы (Birmingham proof — Бирмингам, испытание) с короной над ним (рис. 69 и 69а).

Сатинский В.Н. - "Ружейные клейма и их значение"

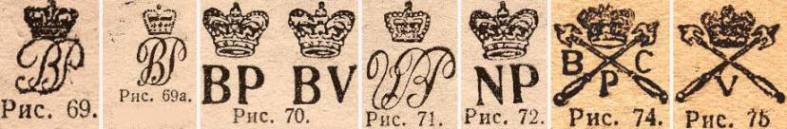

При повторном испытании теперь ставится клеймо из букв (печатных) «BP» и «BV» под коронами (рис. 70), раньше же ставилось клеймо, приведенное на рисунке 71, которое теперь имеет место при испытании единой пробой ружья в законченном уже виде. При пробе 6ирмингемского ружья бездымным порохом ставится клеймо из букв N и P (нитропорох) под короной (рис. 72).

Все остальные клейма (патронник, поперечник ствола, сверловка и проч.) — как и у лондонских ружей.

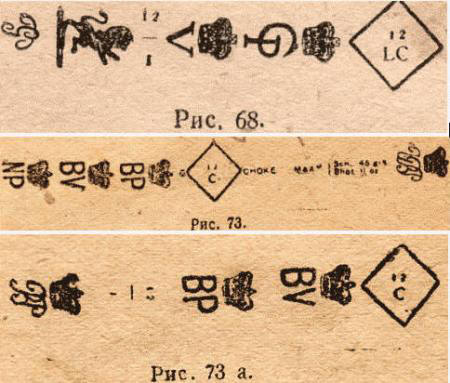

Таким образом, на бирмигемском ружье выпуска после 1 августа 1904 г. набор клейм после всех испытаний будет иметь вид, как указано на рис. 73 и 73а, что для первого из них означает «ружье выдержало первую и вторую пробу, испытано бездымным порохом, причем максимальным зарядом бездымного пороха Шульце, которым ружье специально испытывалось в законченном виде, является 45 гран. при максимальном снаряде дроби в 11/4 унц., калибр патронника 12-й, поперечник же канала ствола фактически почти 13 калибра, сверловка «чок»; для второго — «ружьё выдержало первую и вторую пробы, испытанию бездымным порохом не подвергалось (клейма из букв N и P под короной нет), калибр (поперечник) стволов несколько больше нормального 12-го (переход к 11 калибру)».

Сатинский В.Н. - "Ружейные клейма и их значение"

На бирмингемских ружьях выпуска до 1 августа 1904 г., помимо клейм, указанных на рис. 64 и 69а, обычных для бирмингемских ружей, выдержавших первую пробу, или клейма, как на рис. 71, если стволы испытывались в законченном вполне виде, ставились клейма, как на рис. 74 и 75 — два перекрещенных скипетра с коронкой над ними и буквами B.P.G. (Birmingahm proof gun, — Бирмингем, ружье испытано) внизу, и те же скипетры с короной, но одной буквой «V». Первое из этих клейм означает, что ружье выдержало третье, окончательное испытание, второе — что качество ружья безупречно.

При наличии в стволе чоковой сверловки на соответствующем стволе ставилась надпись: «not tor ball» — не для пуль.

Производство ружей в Англии, как указывалось выше, сосредоточено в двух городах — Лондоне и Бирмингеме. B Лондоне, — главным образом, большие мастера, выделывающие наиболее ценное большей частью штучное, высокосортное оружие в сравнительно небольшом количестве. В Бирмингеме же, наоборот, — много оружейных фабрик, ведущих производство массового, более дешевого оружия, притом в очень больших размерах, допускающих возможность широкого экспорта.

Среди английских оружейников много имен, пользующихся мировой известностью, из них на первом месте Джемс Пёрде. Его ружья имеют, помимо фирменной надписи — James Рurdey & Sons, Ltd Lоndon, указания на то, что стволы изготовлены из стали Витворта, считающейся самым высокосортным и дорогим ствольным материалом - Siг Joseph Whitworth's Fluid Compressed Steel, с маркой — стоящий сноп; надпись эта ставится как на нижней части ствола (большей частью), так и на верхней, а иногда и на самой планке, после наименования фирмы (в более старых по времени выпуска экземплярах). Все ружья Пёрде имеют замки работы знаменитого мастера по замкам Жозефа Бразье, расценивающиеся на месте от 5 до 12 фунтов стерлингов, т.е. от 50 до 120 руб. за пару. B дореволюционное время ружья Пёрде расценивались от 600 руб. и выше, теперь же его самая дешевая бескурковка стоит в Лондоне 105 фунтов, т.е. около 1050 руб.

Несмотря на свои высокие цены, дробовики Пёрде имели в дореволюционной России огромное распространение, главным образом среди садочников. Значительная часть этих ружей дожила и до наших дней, служа безотказно советским садочникам и являясь образцом оружейного мастерства.

Следующей фирмой, занимающей как 6ы второе место среди английских оружейников по качеству своих ценных ружей, является хорошо известная советским охотникам фирма Голланд-Голланд — Ноllаnd & Ноlland, Ltd, London. Она выпускает свои ружья, как и Пёрде, почти исключительно со стволами Витворта, снабженными соответствующими, приведенными выше надписями. На наиболее высоких сортах ружей помимо фирменной надписи и надписи, свидетельствующей о марке ствольного материала, на нижней части колодки имеется еще надпись A. B. Royal Ejector Gun, т.е. ружье марки «ройяль» высшего качества с эжектором.

Почти одинаковое с ружьями Голланда место на оружейном рынке занимают ружья во всех отношениях превосходного старинного мастера Вестли Ричардса — Westly Richards & Со, London; на ключе затвора, при наличии эжектора, имеется надпись: patent ejector, т.e патентованный эжектор.

Вестли Ричардс, в противоположность фирмам Пёрде и Голланда, выпускает не только высокосортные ружья, расценивающиеся почти наравне с ружьями вышеназванных мастеров, но и ружья на сравнительно низкие цены, начиная от 200 руб. (курковые), отличающиеся, однако, тщательностью работы и прекрасным, свойственным всем ружьям Вестли Ричaрдса боем, только работа их проще, без всякой отделки, с мраморной калкой колодки и замков и со стволами не из витвортовской стали, а из его собственной, ричардсовской стали, имеющей следующую надпись и марку: Westley Richards Special Q Steel Barrels. Сталь эта, впрочем, встречается иногда у Ричардса и на ружьях более высоких сортов.

K числу крупнейших оружейных мастеров Англии прошлого и настоящего принадлежит также: Чарльз Ланкастер, ружья которого широко известны далеко за пределами Англии — Charles Lancaster. Фирма эта фактически принадлежит уже не Ланкастеру, а Г.A. Торну, но ружья от этого не стали хуже. На планках ланкастеровских ружей имеется, обычно, надпись: Charles Lancaster la Pacton Street Haymarket, London S.W. иногда вместо этой длинной надписи имеется коротенькая надпись по бокам стволов и на замках: Charles Lancaster; на старых выпусках — «Chаrles Lancaster. London 151. Оld Воnd Street» (на планке). Расцениваются ланкастеровские ружья на месте от 200 руб. (простейшая модель) и выше.

Так как в дореволюционной России имели огромное распространение ружья B. Гринера и Скотта, — остановимся, прежде всего, на них, несмотря на наличие в Лондоне других высоких мастеров, ружья которых также уцелели на руках ряда Советских охотников.

B. Гринер (W. W. Greener) имеет оружейное производство в Лондоне и в Бирмингеме. Лондонская фабрика выпускает более ценные сорта, бирмингемская же, объединившая теперь ряд оружейных производств (Нидхема, Брендлина и др.), дает оружие массового, более дешевого сорта, чаще всего даже без фирмы Гринера. На планках гринеровских ружей обычно имеются надписи: около колодки в овале - Patent Тreblе N2 3084 Wedge Fast — патентованное тройное скрепление N2 3084, на планке — W.W. Greener Ltd London & Birmingham. Эта же надпись ставится Гринером иногда по бокам стволов, около колодки. Стволы Гринер ставит на свои ружья главным образом собственной стали — Greener’s Wrought SOO Barrels, реже — Витворта (Sir Joseph Whitworth's Flouid Compressed Steel).

Сравнительно реже у нас встречались и встречаются ружья таких больших мастеров, как Вильям Форд (W. Ford), известный своими уточницами 12 калибра и «Эклипсами» — чpезвычайно легкими, но с огромным боем ружьями 24 и 28 калибра, Босс (Boss, London, St. James Street 773 — такова надпись на их планке); Джеймс Вудвард и сын в Лондоне (James Woodward and Son, London), преемник знаменитой английской фирмы Мура; Томас Блэнд и сын (Thomas Вland and Son, Birmingham).

«Стефен Грент и сыновья» (Stephen Grant & Son, London), в последнее время объединившиеся с самостоятельной дотоле старинной, известной фирмой Жозеф Лэнг (Joseph Lang, London), так что теперь, судя по последним прейскурантам, фирма уже носит наименование «Стефен Грэнт и Жозеф Лэнг» (Stephen Grant & Joseph Lang Ltd London). Прекрасные и дешевые к тому же ружья (бескурковки от 80 руб. на наши деньги на месте) выпускала и выпускает старинная фирма Блэнч и сын, ружья которой и до сих пор, правда не часто, встречаются у нас в Союзе (J. Blanch & Son Gun Makers 96 Jork Road London S. E. L.) Довольно много было в обращении в дореволюционной России, да и теперь еще, ружей Бр. Вейс в Бирмингеме (Weiss Brothers, Birmingham), являвшихся фактически не производителями, а просто комиссионерами, выпускавшими под своей фирмой ружья самых разнообразных мастеров (чаше всего почему-то встречались мне ружья Скотта).

Эту фирму ввел широко в России известный в свое время охотник A.A. Ланской; так как среди «ее» ружей, наряду с ружьями такого хорошего мастера, как Скотт, попадались ружья третьестепенных мастеров — недовольств этой фирмой было очень много. Я останавливаюсь на этом потому, что, повторяю, ружья бр. Вейсс и теперь еще у нас встречаются довольно часто, следовательно, при приобретении их надо быть очень внимательным, чтобы не получить, благодаря доверию к английским оружейникам вообще, какой-нибудь рыночный хлам по дорогой цене.

K числу сравнительно редко встречающихся у нас теперь фирм следует отнести Г. Джибса (Geоrgе Gibbs Ltd London), Когсквелль и Гаррисон (Cogswell & Harrison Ltd) Ф. Бизли (Fred. Beeslеу London), бывшего старшего подмастерья Пёрде, и Д. Ригби (Rigby, St James Street, 72 London), считающегося одним из лучших нарезников Англии и выпускающего наряду с нарезным оружием и гладкоствольные, отличающиеся своеобразной внешностью, благодаря чрезвычайно высокой и широкой планке, и снабженные верхним скреплением (вертикальный, входящий снизу вверх болт). Все перечисленные мастера выпускали главным образом ценные ружья; исключение среди них представлял, как указано выше, только Блэнч, да, пожалуй, В. Форд.

Дешевые ружья, наряду с дорогими (как, дробовики, так и штуцера) выпускала старинная очень распространенная у нас и в прошлом и в настоящем фирма Скотт и сын (W. & C. Scott & Son Lancaster Sreet Birmingham). B начале нынешнего столетия фирма эта слилась со старинной, также хорошо известной советским охотникам фирмой Веблея (Р. Wеblеу & Son Birmingham) и теперь ружья этих объединенных фабрик выходят уже под фирмой Веблей и Скотт (Webley & Scott Ltd London). Курковые ружья этих оружейников начинаются от 90 руб., бескурковые — от 150 руб., стволы, обычно, из стали Сименса Мартен, фирменная надпись которых приводилась выше уже не раз.

Несколько меньшее, чем ружья Скотта, распространение имели среди русских охотников ружья фирмы Джеффери, включенные в прейскуранты всех крупнейших оружейных магазинов старой России. Были они на разные цены, доступные даже среднему охотнику. Ружья Джеффери имели на планках надпись: W. J. Jeffery & Со Ltd London эту же надпись, но без слова «London», ставил и ставит Джеффери на замках своих ружей.

Прекрасные по работе и внешней отделке и очень не дорогие ружья, в довольно большом количестве обращавшиеся и теперь еще среди русских охотников, выпускала фирма Бонехилль в Бирмингеме. Ее ружья под маркой «Бельмонт» выпускались с заменяемыми частями, т.е. при желании всегда можно было иметь непосредственно с фабрики или из магазинов, торговавших этими ружьями, любую износившуюся или сломавшуюся часть по баснословно дешевой цене, так как все части были стандартного производства (теперь такие ружья выпускает «Национальная фабрика оружия в Герсталь – Льеже» и некоторые другие. Расценивались ружья «Бельмонт» от 60 до 150 руб. На планке их имеется следующая надпись: «The Belmont Interchangeable Gun», что в переводе на русский язык значит: «Ружье Бельтонт с заменяемыми частями», на замках же — «Bonehill Birmingham», т.е. Бонехилль Бирмингем.

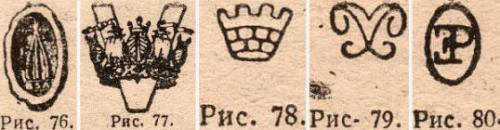

Хорошие и дешевые ружья выпускала и выпускает также 6ирмингемская фирма БСА - B.S.A, известная своими велосипедами и мотоциклами. Ружья БСА появились у нас впервые незадолго до Мировой войны; некоторое количество их ввезено и за последние годы. B.S.A. имеют обычно фирменное клеймо-марку «три ружья», ту же самую, которую имеют всем известные велосипеды, выпускаемые этой же фирмой (рис. 76).

К категории дешевых английских ружей относятся также ружья фирмы Кля6ров и Джонстон, (J. P. Clabrougt & Johnstone Ltd Birmingham). Курковые ружья этой фирмы расценивались от 55 руб., бескурковые — от 112 руб. 50 коп. со стволами из стали Сименса Мартен, самые же высокие сорта, ценой в 275 руб., были даже со стволами из стали Витворта.

За последние годы к нам стали проникать ружья, выпускаемые известным английским пушечным и сталелитейным заводом Виккерса, машинной выделки, с замками со спиральной, увы, постоянно почему-то портящейся пружиной (я наблюдал это много раз на двух, имевшихся в моем распоряжении одно время ружьях). Расцениваются на месте эти ружья от 325 руб. На планке их имеется следующая фирменная надпись: Vickers Limited Crayford Кеnt, на замках — Vickers Ltd. Марка фирмы Виккерс изображена рис. 77.

Во Франции центром оружейного производства является Сент-Этьенн, однако, довольно большое количество оружейных фабрик имеется и в Париже и потому оба эти города имеют свои испытательные станции, a, следовательно, и свои клейма.

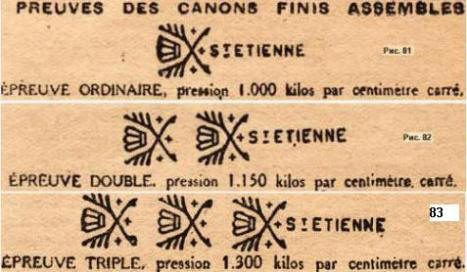

Испытание во Франции производится троекратное. После первого испытания ствольных трубок вчерне испытательная станция Сент-Этьенна ставит клеймо, изображающее корону (рис. 78), а парижская — как на рис. 79. После испытания уже спаренных стволов ставятся клейма: в С.-Этьенне - две скрещенные пальмовые ветви с тремя крестиками и короной между ними (герб города Сент-Этьенна) и надписью St. Еtienne — С.-Этьенн, как на рис. 81 (испытание производится при давлении в 1000 кг на квадpатный см. ствольной поверхности), а в Париже — в виде монограммы из букв E и P (Epreuve Paris — испытание Париж), как на рис. 80.

При повторном испытании спаренных стволов в С.-Этьенне клеймо — скрещенные ветви, повторяется (рис. 82), причем повторение ветвей указывает на то, что испытание произведено уже при повышенном до 1150 кг давлении; повторяется первоначальное для спаренных стволов клеймо (рис. 81) и на парижской испытательной станции.

При третьем, усиленном испытании спаренных, но неотделанных стволов (при давлении в 1300 килогр. на кв. см) в С.-Этьенне клеймо из ветвей утраивается (рис. 83). При испытании оружия в законченном уже виде в С.-Этьeннe ставится клеймо (обычно на колодке) буква F с коронкой над нею (рис. 84), а в Париже — клеймо, как на рис. 85.

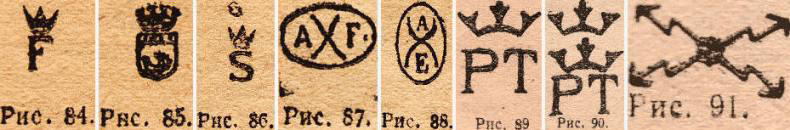

При усиленном испытании готовых стволов (до 800 атм.) в С.-Этьенне ставится буква S с колонкой (рис. 86), а в Париже клеймо, приведенное на рис. 85, повторяемое два раза.

На ружьях французского, но не С.-Этьеннского происхождения, подвергающихся испытанию в С.-Этьенне, ставится клеймо, как на рис. 87, а при испытании ружей иностранной выделки — клеймо, как на рисунке 88.

При пробе ружей бездымным порохом (порох «Т»), при давлении около 850 атмосфер, ставится клеймо из букв Р и T («Poudre T») под короной (рис. 89), а при усиленной пробе (около 1100 атмосфер) — как на рисунке 90 (с двумя коронами).

После пробы ружья в совершенно законченном, годном уже для продажи виде ставится клеймо, приведенное на рисунке 91.

Кроме чисто испытательных клейм на стволах имеются, разумеется, клейма, указывающие калибр ружья, длину патронников, размер чокового сужения в миллиметрах и проч., Затем идут обычно клейма ствольных фабрикантов. На ружьях со стволами знаменитых парижских ствольщиков Леопольда и Евгения Бернардов, например, имеется целый ряд клейм, как показывают рисунки 92 (Леопольда Бернард) и 93 (Евгений Бернард).

Помимо названий и марок ствольного материала, обычно имеются указания на способ соединения стволов (Напр. demi-blос — деми-блок, т.e. каждая ствольная трубка изготовлена из одного куска стали вместе с половиной крючка, integrabloc — каждая ствольная трубка составляет одно целое с половиной планки и с половиной подствольных крючков, как это имеет место у Вeрней-Каррона (см. рис. 94), monobloc — моноблок, т.e. стволы полностью, вместе с крючками и планкой, высверлены из одного куска стали, как это имеет место в ружьях бр. Бертон (Berton Freres), названия верхних скреплений (обычно на головках затворных ключей эти названия повторяются), наименование ружейного фабриканта, выпустившего ружье (обычно на планке или на верхней части, а иногда и по бокам стволов) и т.п.

Так как каждый из оружейных фабрикантов имеет, обычно, целый ряд таких своих клейм, — мы приводим их ниже, при рассмотрении ружей отдельных мастеров Франции.

Одним из старейших (фирма существует с 1716 г.) и известнейших французских оружейников является Форе-ле-Паж (Foure Le Page, Paris), разного рода ружей которого и до сих пор еще довольно много обращается в Советском Союзе. Ружья этого старинного мастера отличаются особым изяществом, законченностью отделки и прекрасным боем. Некоторые из них (садочные чаще всего экземпляры) помимо надписи на планке Foure Le Page, Paris — «Форе-ле-Паж, Париж», имеют на верхней поверхности стволов еще надпись «Armurier 'du Tiraux Pigeons' du Bois de Boulogne», т.e. оружейник стенда для стрельбы по голубям в Болонском лесу, и адрес — 8, Rue Richelieu, 8, Paris — ул. Ришелье 8, Париж.Нажмите на изображение, чтобы его закрыть.

Почти равное с Форе-ле-Пажем среди оружейников Франции место, а по мнению некоторых даже выше его, занимает фирма Пиpлэ, пользующаяся широкой известностью (рис. 93) не только у себя во Франции, но и у нас в Союзе, — Е. Pirlet Armurier B-te, Paris, преемник известной фирмы Пирлэ Бадэн в Париже (Pirlet-Badin, Paris).

Ружья Пирлэ в дореволюционный период имелись у нас во многих магазинах, причем бескурковки, очень хорошей работы, были ценой от 200 руб. и выше. Стволы у них, обычно, из стали Сименса (Siemens Martin).

Ружей Пиpлэ особенно много было в обращении среди русских садочников прошлого, так как ружья эти отличаются прекрасным, в большинстве случаев, боем.

Симпатии к ружьям Пирлэ русские охотники перенесли и на ружья его бывшего старшего подмастерья — Стассарта, организовавшего собственное производство в Бельгии и копировавшего с большой точностью ружья своего учителя («Jean Stassarta Liege»).

За перечисленными выше оружейными фирмами следует, по занимаемому ею положению во Франции, фирма Верней-Каррон в Сент-Этьенне (Маnufacture d'Arms Verney-Carron Saint-Etienne). Ружья этого маститого оружейника отличаются тщательностью работы и своеобразными мощными затворами «Гелис-Грип» (Неliсе Grip), известными под марками «Геликоблок» («Нelicobloc»).

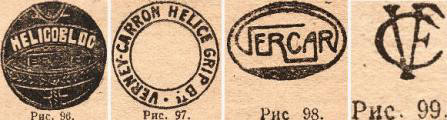

Гелистоп («Helistop») и «Гелидуплекс» («Heliduplex»). Наличие этих специальных нижнего и верхнего скреплений фирма отмечает на стволах клеймом, изображенным на рисунке 95 с соответствующей надписью, и надписями на головке затворного ключа (рис. 96 и 97). На подушке стволов имеется фабричная марка, как на рисунке 98 или же в форме монограммы из букв F, V и с (Fabrique Verney-Carron), приведенной на рис. 99. Стволы для своих ружей Bepнeй-Каррон изготовляет из своей стали, причем для более высоких сортов — из стали «алмазной» («Acier Diamante»), клеймо, которое изображено на рисунке 100; для ружей же среднего достоинства — из прессованной стали (Acier Comprime).

При соединении стволов, как указано выше, по способу demi-blос и «интеграблок» стволы имеют помимо соответствующей подписи (напр., рис. 94) еще и марку Веpкар (Ver. Car) в овале (рис. 98).

Нажмите на изображение, чтобы его закрыть.Фирменная надпись Верней-Kаррон (Verney-Carron) имеется обычно на замочных досках или на колодке (при системе Энсон-Дили). Следует отметить, что все ружья этой фирмы имеют клеймо об испытании бездымным порохом «T» (буквы Р и T под короной: «Рoudre Т» — порох T).

Ружья Верней-Каррон, несмотря на их высокие качества, не имели широкого распространения в дореволюционной России — потому то, разумеется, их мало встречается, и у советских охотников, однако постольку, эти ружья все-таки еще изредка попадаются и теперь, мы сочли необходимым привести и их наиболее часто встречающиеся фирменные клейма и отзыв о качестве ружей.

Несколько чаще встречаются у нас в обращении ружья старинного знаменитого парижского оружейника Гастин-Ренетт (Gastine-Renette), славящегося главным образом своим нарезным оружием.

Его штуцера, которые мне приходилось встречать, и особенно шомпольные ружья, были исключительной работы — шедевром оружейного производства. Помимо приведенной выше фирменной надписи, ружья Гастин-Ренетта имеют па подушках стволов фирменное клеймо — марку из букв: G R с коронкой над ними, помещенную в овальной рамке. На ружьях давней выработки клеймо коронки не имеет.

Наиболее распространенными в России французскими ружьями были бескyрковки «Идеaл» Сэнт-Этьеннской мануфактуры (Manufacture Francaise d'Arms et Cycles, Saint-Etienne, Loire) с оригинальным затвором, управляемым рычагом позади спусковой скобы (этим же рычагом взводятся и спиральные боевые пружины), удобным, остроумно и просто устроенным цевьем — его не надо отнимать для разбора ружья, чрезвычайно своеобразной, неуклюжей на вид, но очень прикладистой и удобной для всех ложей с автоматическим погоном.

Нажмите на изображение, чтобы его закрыть.Погон, будучи, отстегнут от ствольной антабки, наподобие ленты рулетки собирается силой особой пружины в выбранное для этой цели в прикладе, с затылка последнего, гнездо. Ружья «Идеал», несмотря на свою дешевизну (они у нас в России продавались от 80 руб.), отличаются прекрасным боем и прочностью даже в самых дешевых сортах. Сорта же их различаются чрезвычайно легко, Так как все ружья маркированы — на нижней части крючков (крючки сквозные) имеются клейма номеров, начинающиеся с 0 и по мере повышения сорта (c №2) сопровождавшиеся раньше французской буквой P (R), а в наивысших сортах еще и буквой E: №0 с надписью Ideal-Extra «Идеал-Экстра» — (80 руб.), №1 «ИдеалЭкстра» (90 руб.), №2 «Идеал-Экстра» (105 руб.), №2 R (125 руб.), №3 R (150 руб.), №4 R (175 руб.), №6 R (205 руб.) и т.д. Более высокий сорт - №7 Е. с надписью «Ideal Perfection» «Идеал совершенство», с замками типа Голланда, эжектором, цезилизированной колодкой и глубокой художественной гравировкой расценивался в 480 руб., а в последнее время, насколько помню, даже значительно ниже.

Все ружья Сэнт-Этьеннской мануфактуры имеют стволы из стали «Геркулес» («Неrcul»), сорта которой определяются количеством клейм в форме маленького веночка: чем больше таких веночков оттиснуто на подушках стволов — тем выше сорт стали. Наивысший сорт стали, например, имеет клеймо из 5 веночков.

Маркировка сортов ружей «Идеал» первоначально велась, как указано выше, при помощи цифр, а затем, по мере повышения сорта, — в соединении с буквой R, в дальнейшем же, в наиболее высоких сортах, добавлялась еще буква E, например 6RE. В наиболее высоких сортах буква E даже удваивалась, напр. 6 REE. Такая маркировка практиковалась в дореволюционный период, к которому фактически относятся пока все, обращающиеся в нашем Союзе ружья Сэнт-Этьеннской мануфактуры; позднейшие прейскуранты показывают, что в применявшуюся в течение многих лет маркировку за последние годы внесен ряд изменений — вместо буквы R введена буква S для безэжекторных моделей (напр. №3S — на 1150 франков, №4S - на 1300 фр., №5S — на 1550 фр., №6S — на 1850 фр.), буква Е — для моделей с эжектором (№7Е — на 2300 фр., №8E — на 2800 фр.; в высоком сорте этой модели буква E даже удваивается, напр., №9ЕЕ — на 3500 фр.). B самых высоких сортах (на 6000 фр.) вводятся помимо буквы Е еще и буквы C, F, P и F, напр. №12 E/CF, №14 E/PF, №15/ECA и №16/EPA.

Так называемые «уточницы» («Idea1 Canardier») 10 кал. маркируются при помощи 6уквы «С» и цифр с 17 по 19 включительно, напр. №17С, и т.д.

Помимо ружей модели «Идеал» Сэнт-Этьеннская мануфактура выпускала еще ружья обычного типа, с верхним ключом, под маркой «Робюст» «Robust»), которые маркируются в безэжекторных 41 моделях (ценой от 450 до 675 фр.) только при помощи №-с -20 по 28 и с добавлением буквы А — при наличии автоматического погона. Ружья дели «Робюст», имеющие эжектор, маркируются буквой E (№26Е — на 750 фр., №28Е — на 850 фр., №9 30Е — на 950 фр., 32Е — на 1100 фр.), к которой также добавляется буква А, если имеется автоматический погон (напр. № 28ЕА).

Сталь «Геркулес» («Нercul»), и то всего в 1 венчик, имеет только самая высокая модель «Робюст» в 1100 фр., остальные же модели — сталь «экстра бронзированная» («Extra bronze»), — ту же сталь, которая ставится на самый дешевый сорт ружей «Идеал» (№1). Начиная с №2 на «Идеал» ставятся стволы из стали «Геркулес» — «Неrсul», с марками от одного до пяти веночков.

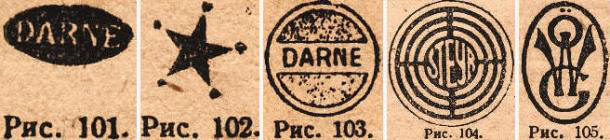

Помимо перечисленных выше фирм во Франции, разумеется, есть еще много оружейников высокого класса, из коих, прежде всего, следует отметить фирму P. Дарна, известную своими ружьями с неподвижными стволами и отъезжающим на рельсовом ходу затвором. Ружья эти имеют на своих планках следующую, обычно, надпись: Маnufacture d`arms de Chasse а canons fixes R. Darne, Saint-Etienne. Ружей этих одно время появилось у нас очень много сначала у садочников, с легкой руки покойного Н.П. Силина, а затем и в чисто охотничьих кругах. Все дарновские ружья имеют, разумеется, кроме приведенной выше фирменной надписи, все свойственные французским ружьям официальные испытательные клейма и, кроме того, фирменные клейма Дарна (см. рисунки 101, 102 и 103). Это были дешевые сравнительно (от 125 руб.) бескурковки, безотказно служившие долгие годы, с отличным, стойким боем.

Ружья почти такого же типа, как Дарн, выпускала фирма, также Сэнт-Этьеннская, Л. Шарлен (Manufacture d`Arms L. Charlin & Со а Saint-Etienne) под маркой «Селект» («Le Select»). Ружья этой фирмы, однако, не получили у нас почему-то широкого распространения; так как единичные экземпляры их все же изредка еще встречаются, мы сочли нужным остановиться и на этой фирме.

B большем гораздо количестве имеют у нас обращение ружья тоже сэнт-этьеннской фирмы Бр. Бертон (Berthon Freres, Paris), o которых уже упоминалось выше, когда говорилось o способах соединения стволов. Стволы у этого ружья соединены без пайки — они изготовлены из одного куска стали, вместе с планкой и крючками, так назыв. система «моно6лок» («моnоblос»), каковая надпись и имеется на стволах. Так как стволы этик ружей чаще всего изготовляются из стали Леопольда Бернарда, они должны иметь на подушках клейма и надписи, приведенные выше. Очень редко, но все же встречаются у нас ружья парижских оружейников Августа Шеню (August Chanu, Paris) со стволами обычно из стали Витворта (Sir Joseph Whitworth`s Fluid Compressed Steel) и Гюйо (Guyot, Paris). Разумеется, перечисленными здесь именами далеко не исчерпывается перечень французских оружейников, но остальные фирмы совершенно, можно сказать, незнакомы широкому кругу советских охотников. Ружья этик фирм если и встречаются, то, как исключение.

Переходя к клеймам довоенной Австрии, вернее Авcтро-Венгрии (после войны австрийское гладкоствольное охотничье оружие не ввозилось), следует отметить наличие в стране большого количества испытательных станций, совершенно не соответствующего размерам самой страны. Испытательные учреждения имеются и в Ферлахе, и в Праге, и в Вейперте (оба последних города вошли теперь в состав Чехо-Словакии), и в Вене, и в Будапеште. Каждый из этик городов имел и теперь имеет свои клейма.

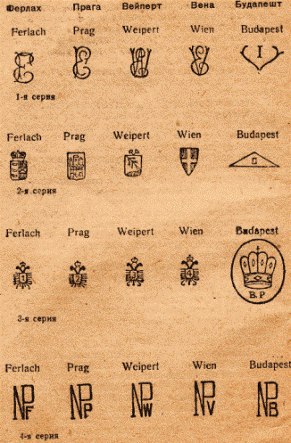

B приводимой ниже таблице эти клейма расположены по городам, сериями для каждого вида испытания.

После первой пробы отдельных ствольных трубок накладываются, как показывает серия №1, клейма в форме монограмм из начальных букв названия города и слова «Epreuve» — испытание, например, для Ферлаха такое клеймо состоит из букв Е и F и т.д., только Будапешт имеет свое особое клеймо.

При повторной пробе уже спаренных стволов накладываются клейма серии второй, для каждого города соответствующее клеймо.

После третьей, окончательной пробы для двуствольных, уже собранных, готовых для продажи ружей ставятся клейма серии третьей; эти же клейма ставятся при повторном испытании оружия одноствольного.

Проба бездымным порохом отмечается особыми для каждого города клеймами в форме монограмм из букв N (nitro), P (Рulver) и начальной буквы названия города, например, первое слева клеймо четвертой серии обозначает, что ружье опробовано бездымным порохом в Ферлахе, следующее — в Праге и т.д.

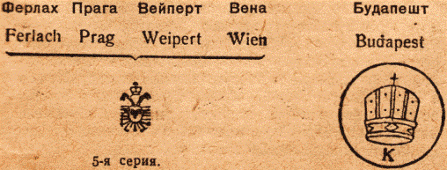

Клейма серии пятой — старинные клейма, встречающиеся на ружьях ранних выпусков, до введения законов об обязательном испытании.

Помимо чисто испытательных клейм ставятся, разумеется, клейма, обозначающие калибр стволов и длину патронника в миллиметрах, фабричные клейма и проч. Наличие чокового сужения отмечается надписью на соответствующем стволе «Nicht fur Кugel» — не для пуль, подобно тому, как это делалось на бирмингемских ружьях выпуска до 1904 года (not for ball).

Из староавстрийских ружей в дореволюционной России имели огромное распространение ружья знаменитого пражского оружейника Лебеды (позднее производство перешло к чешскому мастеру Новотному). Эти ружья в большинстве своем шомпольные, впоследствии в значительном количестве были переделаны в центральные, дожившие и до наших дней, хотя среди них имеются централки и выпуска самого Лебеды. Все ружья этого оружейника имеют на планке надпись: A. V. Lebeda. Prag. на стволах же — обычные клейма Леопoльда Бернарда (см. рис. 92 и 93 в описании французских клейм), так как стволы у ружей Лебеды почти всегда были бернардовского дамаска.

Ружья его преемника Новотного (J. Nowotny, Prag.) также имели очень широкое обращение среди русских охотников.

Все новотновские ружья обычно имеют на планке приведенною выше надпись «И. Новотный, Прага», а на замках — одну фамилию мастера, почти всегда готическим шрифтом.

Стволы этих ружей были дамасковые (раннего выпуска), позднее же — Сименса, Круппа и даже Витворта. B зависимости от сорта ствольного материала стволы имеют соответствующую надпись и клейма своей страны. Расценивались ружья Новотного от 125 руб. — курковые и от 225 руб. — бескурковые.

B большой моде в дореволюционной России были также ружья Густава Виттнера в Вейперте обычно очень легкие, изящные, со скрытыми за замочными досками настолько крохотными курками, что ружья имели вид бескурковых. Все почти биттнеровские ружья, сколько я их видел, имели стволы бернардовского дамаска, и только раз или два встречались со стволами известного ствольщика Киль6и (Kilby Steel). B зависимости от ствольного материала стволы имели, помимо пробных правительственных клейм и фирменной Gustav Вittner Weipert, клейма и надписи ствольщиков.

Из венских оружейников большой известностью у нас пользовался Шпрингер (Springer Wien) и Ж. Гейниге (Joseph Geinige Wien Neubau Neustiftgasse, 88). Ружья последнего имели особенно большое распространение в бывших привислинских губерниях. Как тот, так и другой особенно славились своими нарезными ружьями.

Редко, но все же встречаются у нас и до сих пор прекрасные тройники пражского мастера Ридля (Reedl Prag). 3а последние годы ставит широко производство стандартных дешевых бескурковок оружейный и автомобильный завод Стеиер Вене (Steyer А. G. Wien). Ружья этого завода помимо фирменной надписи имеют фабричные марки (рис. 104 с 105) и надпись на стволах Special Laufstahl — специальная ствольная сталь.

Вот фактически почти весь перечень имеющегося у нас до сих пор в обращении заграничного охотничьего оружия. Сюда не вошли только ружья американские — Винчестера (не автоматические и автоматические дробовые магазинки и различные винтовки), Ремингтона (неавтоматические магазинные дробовики), Ивэр Джонсон (известные одностволки, послужившие даже о6разцом для наших ижевских одностволок), редко, но все же встречающиеся дробовики известного оружейника Паркера (А. G. Parker g Со Lth) и дешевые двустволки Стивенса. Все американские ружья не имеют общих правительственных клейм и для советского охотника могут быть непонятны только фирменные надписи, но ружья Винчестера, Ремингтона и Ивэр Джонсон настолько характерны и общеизвестны, что мы считаем воспроизведение этих надписей ненужным.

B дореволюционной России не было даже и подобия испытательной правительственной станции в истинном смысле этого слова. Оружие кустарного производства (теперь его также производится большое количество различными кооперативными объединениями) поступало в продажу без надлежащего испытания, так как последнему подвергалась только продукция Тульского оружейного завода на его заводской испытательной станции. Тульский завод имел свое клеймо, изображающее два накрест лежащие молотка. Кроме этого клейма, свидетельствующего o произведенной пробе, на тульских ружьях имеется заводское клеймо из букв ИТО3 в овале. Клеймо этой же формы ставится заводом и теперь, только без буквы И — ТОЗ, что означает Тульский оружейный завод.

Следует отметить, что и в оружейном производстве, как и во всяком другом, фальсификации имела и имеет место. B продаже встречаются ружья с поддельными клеймами.

Как, однако, ни искусно подделаны клейма — при внимательном осмотре возможно довольно легко отличить поддельные от настоящих, так как последние всегда значительно отчетливее поддельных и, кроме того, предварительная «подготовка» уничтожение старого клейма — всегда оставляет свои следы на стволах. Чаще всего подделке подвергаются бельгийские стволы — взамен бельгийских клейм, обычно, ставят английские, значительно повышающие стоимость ружья.

Подлог, помимо установления следов старых клейм, в последнем случае можно обнаружить путем проверки спайки стволов — английские стволы всегда паяются оловом.

Перечисляя и поясняя заграничные клейма, мы всегда останавливались на отдельных наиболее крупных оружейниках, ружья которых имеют обращение у нас в Союзе и приводили их фирменные надписи, клейма к проч. Не лишним будет привести также перечень известнейших русских оружейных мастеров — штучников, так как запросы читателей и подписчиков охотничьих журналов о том или ином мастере то и дело встречаются.

Самим крупным оружейным мастером в лучшем смысле этого слова, по справедливости, считался покойный теперь Ф. Мацка, бывший подмастерье известного петербургского оружейника Гонно. Довольно много и до сих пор еще имеется ружей прекрасной работы И.А. Алешкина, Лардере, бр. Лежен, отчасти К.П. Маслова. Ружья этих мастеров выпускались с их фирменными надписями, со стволами чаще всего Кильби, Витворта, реже Сименса и Эксцельсиор Виттен. Уцелело также очень много ружей прекрасной работы известнейших варшавских мастеров-художников — Беккера («6еккерувки») и Яхимека. Часто встречаются ружья с фирменными надписями P. Циглерай Я.И. Сосновского (тоже варшавские оружейники). B Риге славился своими, главным образом, штуцерами Бартельмейс и тройниками Никлас, в Одессе — А. Б. Иенч. Все эти мастера, повторяю, выпускали охотничье оружие со своими фирменными надписями. Помимо таких мастеров, изготовлявших ружья почти целиком, работали сборщики в мастерских при принадлежавших им оружейных магазинах, выпускавшие ружья также под своей фирмой. Таковыми были И.И. Шенбрунер — в Москве, Онезорге — в Саратове, Пруш — в Ростове н. Д.

Ряд владельцев оружейных магазинов, например, H.П. Силин в Москве, Лардере — в Петербурге и др. заказывали за границей ружья со своей фирмой и пускали их в таком виде в продажу.

В большинстве случаев эти ружья были работы очень хороших мастеров, так, например, ружья, обращавшиеся с фирмой H.П. Силина (надпись по-французски N. Silin armurier а Моscow), были работы известного у нас бельгийца Стассарта, ученика француза Пирлэ.

Очень много охотничьего оружия выпускалось тульскими оружейниками, среди которых первое место по мастерству занимал H.И. Гольтяков, работавший когда-то на Тульском заводе; шомпольные ружья его работы, которые мне приходилось встречать, выполнены артистически. Грубые, тяжелые, но с хорошим боем ружья выпускал тульский мастер Аверин и ряд других мастеров-оружейников.

Все русские ружья, если они были со стволами иностранного происхождения, имели, кроме фирменной надписи, клейма и надписи ствольщиков и испытательные клейма соответствующей страны. Разумеется, эта брошюра не претендует на исчерпывающую полноту — в ней, несомненно, пропущен ряд фирм, ружья которых имели и, возможно и, теперь еще имеют обращение среди русских охотников, пропущено много рисунков фирменных знаков и клейм. Последнее объясняется отсутствием теперь под рукой оригиналов для клиширования.

Начало здесь...

В.Н. Сатинский «Ружейные клейма и их значение»
Источник: сhipmаkеr.ru
