Спортивный компрессионный пистолет ИЖ-33

Спортивный компрессионный пистолет ИЖ-33

История:
На Ижевском Механическом заводе с 1973 года разработку пневматического оружия возглавил Герман Яковлевич Протопопов. Утверждают, что разработка Ижмехом спортивного пневматического оружия началась исключительно по его инициативе. Именно он вышел на оказавшееся впоследствии правильным решение о создании спортивного пистолета компрессионного типа, а не пружинно-поршневого, несмотря на то, что именно пружинно-поршневую пневматику выпускал Ижмех в то время. Он руководил разработкой пистолета ИЖ-33. В его команде также работали молодые в то время инженеры Владимир Стерхов, Сергей Буланов, Виталий Цупрун. В 1978 году было начато серийное производство Иж-33. В 1983 году за заслуги в разработке отечественного пневматического оружия (как несложно догадаться, в числе его разработок не только Иж-33, но и другие образцы) Герман Яковлевич был награжден Премией Министров СССР. В 1984 прошла модернизация Иж-33 и с этого момента в серию был запущен Иж-33М. И лишь в 1988 году на смену Иж-33М пришел ныне известный практически всем любителям пневматического оружия компрессионный пистолет Иж-46, разработанный хотя и не самим Протопоповым, а молодым тогда конструктором Валерием Черепановым, но основные идеи этой конструкции предложил Герман Яковлевич. К сожалению, сам Протопопов не дожил даже до пенсии - в возрасте 59 лет, 8 апреля 1989 года он скончался от сердечного приступа.

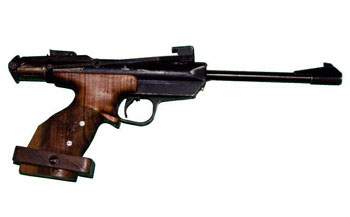

Фото 3. Цилиндр отодвинут назад, можно закладывать пулю в ствол.

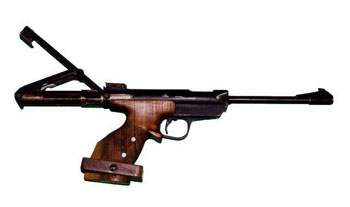

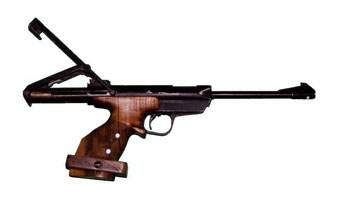

Фото 4. Полностью выдвинули поршень из цилиндра.

Конструкция:
Пистолет Иж-33 является первым отечественным серийным спортивным компрессионным пистолетом. Его конструкция весьма оригинальна и сильно отличается от конструкции его преемника ИЖ-46.
Сначала что у них общего. И тот и другой - однозарядный пневматический пистолет компрессионного типа с ортопедической рукояткой. Ствол калибра 4.5мм с 12-ю правосторонними нарезами с весьма красивой дульной фаской. Мушка сменная, целик регулируемый в обоих плоскостях. Назначение - стрельба по неподвижной мишени на дистанцию 10 м.
У доставшегося мне экземпляра Иж-33 была ортопедическая рукоять открытого типа с нерегулируемым упором кисти, сделанная под довольно небольшую, возможно женскую руку. Однако я сразу же заказал себе ортопедическую рукоять также открытого типа, но уже под свою руку, притом с регулируемым упором кисти. С новой рукоятью пистолет стал смотреться по-моему ещё красивее.

Спортивный компрессионный пистолет ИЖ-33. Статьи об оружии на www.shooting-ua.com

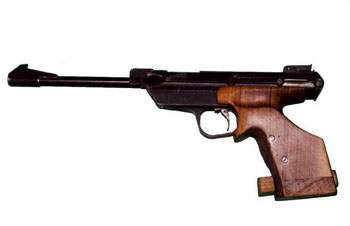

Фото 1. Собственно ИЖ-33 с новой рукоятью. Рычаг взвода лежит на ствольной коробке. Пистолет готов к выстрелу.

Фото 2. Первая фаза взведения. Рычаг взведения снят с фиксатора, можно выдвигать цилиндр.

Наиболее заметное отличие от преемника - ствол и цилиндр находятся на одной линии, а не как в Иж-46, где цилиндр расположен под стволом. Это сильно сказывается на габаритах пистолета. У Иж-46 общая длина 420мм и из них 280мм ствол. У ИЖ-33 общая длина также около 420мм и из них уже всего лишь 205мм ствол. Ещё одна характерная особенность - подвижный цилиндр, напоминающий конструктив от Дианы-5*. Взвод производится в несколько движений рычагом, проходящим над цилиндром.
1. Снимаем рычаг с фиксатора, приподнимая его вверх. ( фото 2)
2. Выдвигаем рычаг и цилиндр назад. При этом открывается доступ к казенной части ствола, куда вкладывается пуля. ( фото 3)
3. Движением рычага вверх-назад выдвигаем до конца поршень из цилиндра ( фото 4)
4. Задвигаем цилидр на место. (снова фото 5)
5. Сжимаем воздух в цилидре двигая рычаг вперед-вниз. (снова фото 2)
6. Ставим рычаг обратно на фиксатор. (снова фото 1)
При этом предпоследний этап взведения (собственно сжатие воздуха в цилиндре) достаточно тяжел, поскольку в отличии от Иж-46, где рычаг при взводе идет к рукояти, т.е. на себя, здесь наоборот идет от себя. В итоге взвести Иж-33 не перехватывая рукоять довольно трудно, гораздо проще или перехватить второй рукой пистолет под переднюю часть "ствольной коробки", или же держа за рукоять упереть этим же местом куда-либо. Так что у меня вызвало большое недоумение сочетание пистолета со столь тяжелым взводом и рукояти под очень маленькую, вероятно женскую, руку. Процедуру взвода заметно облегчает наличие храповика, позволяющего проводить сжатие воздуха в несколько приемов. В принципе это не столь уж необходимая вещь, но тем не менее весьма приятная особенность.

Весьма порадовал ствол, имеющий 12 хорошо видимых нарезов. При этом сделана аккуратная дульная фаска, которая почему-то Ижмехом делается только на спортивных пистолетах (см фото 6). Нарезы доходят до краёв ствола с обоих концов - как со стороны дульного среза, так и с казенной части. Таким образом вкладывая в ствол пулю мы её уже ставим на нарезы и никаких дальнейших скачков в трении пули не происходит. К сожалению, нет доступа к цифровому фотоаппарату и показать отстреляную в воду пульку с четкими нарезами не могу, однако, такого же плана фотография есть в статье Антона Пропрока "Джентльмены предпочитают Иж-46" и никаких заметных различий в следах от 12 нарезов ствола от Иж-46 и ствола от ИЖ-33 я не обнаружил.


Фото 5. Задвигаем цилиндр на место, сжатие пока ещё не произошло.

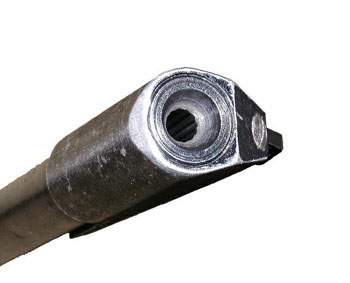

Фото 6. Аккуратная дульная фаска. Хорошо видны нарезы в стволе.

Очень качественно сделана стыковка ствола с цилиндром. Ствол немного выступает внутрь "ствольной коробки" и заканчивается конусом. На переднем торце цилиндра сделана ответная часть, чтобы герметично перекрыть этот стык. Вставлять пульку в ствол не слишком удобно, хотя окно для заряжания сделано достаточно просторным, но тем не менее вполне реально. Хотя естественно способ зарядки Ижа-46 куда удобнее. Но даже если пульку и уронить внутрь Иж-33, то ничего страшного не произойдет, в механизм пистолета она не провалится, а останется там же, между цилиндром и передней стенкой "ствольной коробки". Единственное что её оттуда надо не забыть вытряхнуть, ибо если её пытаться плющить цилиндром при задвигании его вперед, то вряд ли это улучшит стрелковые качества пистолета.

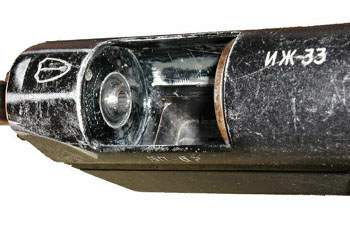

Фото 7. Казенная часть ствола с его коническим окончанием. Также хорошо видно клеймо в виде стрелы и щита и надпись Иж-33 на ствольной коробке.

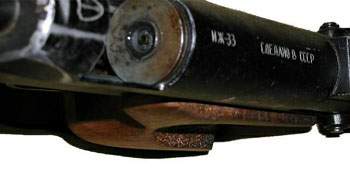

Фото 8. Передняя стенка цилиндра с ответной канавкой и прокладками. Клеймо и надписи на ствольной коробке также видны достаточно отчетливо.

Однако, взвод это не самое главное в спортивном пистолете. Спуск же здесь работает безупречно. Регулируется свободный ход, спуск очень мягкий и комфортный, без срывов или провалов, винт регулировки хорошо виден на фото 9. Что характерно, никаких неавтоматических предохранительных приспособлений данный пистолет не имеет, единственный предохранитель не дает сработать спуску при не поставленном на фиксатор рычаге взвода. Взвод же спускового механизма осуществляется при выдвижении цилиндра.

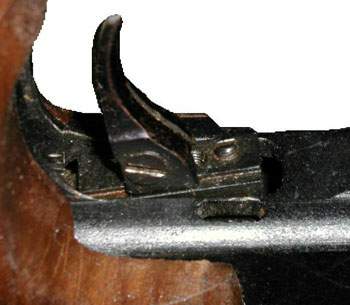

Фото 9. Регулируемый спуск.

К сожалению, пистолет достаточно тяжел, что делает весьма трудным стрельбу с одной руки, ибо устает рука быстро. Вес его 1.5 кг против 1.2кг у Иж-46, к тому же уже чисто по субъективным ощущениям основной вес у Иж-46 расположен гораздо ближе к рукояти, по крайней мере держать его куда легче чем Иж-33.

ТТХ

Габаритные размеры пистолета (с рукоятью):

в миллиметрах

Длина
Высота
Толщина

~420
~165
~60
(по механизму ~45)

Габаритные размеры цилиндра:

в миллиметрах

рабочий ход
диаметр

~100
~25

Ствол:

в миллиметрах

длина
внешний диаметр

~205
~25

Скорости:

в м/с по хронографу

Шмель-Тайга плоский (0.53 грамма)
Copperhead Domed (7.9 гран)
Gamo Hunter (8.3 гран)
Gamo Magnum (8.4 гран)
Gamo Round (8.2 гран)

94-99, средняя 97
98-99, средняя 99
96-103, средняя 101
97-99, средняя 98
93-96, средняя 95

Личные впечатления:
Пистолет очень приятный в обращении, хотя и не являющийся в настоящее время идеальным для спортивной стрельбы. Все же его компоновка с цилидром на одной линии со стволом обуславливает его общие немаленькие габариты, что вместе с не самым маленьким весом приводит к трудностям в удержании - держать его одной рукой хотя бы 5 минут уже очень тяжело, а ведь ещё надо взводить и прицельно стрелять, чтоб руки не дрожали от усталости.
Стабильность выстрелов также очень высока. С хорошими пулями отклонения не превышают 1-2 м\с из 10 выстрелов. Да вообщем-то и из 50 выстрелов, произведенных одними и теми же пулями (Copperhead Domed, 0.526 грамма) через хронограф также не удалось добиться отклонения более чем на 1 м\с. Кучность, замеренная с рук на дистанции 5.5 метров - колеблется от 6 до 8мм по внешним краям пробоин. Это также для серии в 10 выстрелов. Отстрелял 5 серий по 10 выстрелов. При этом глазами видно, что отклонения из-за моих кривых ручек, а не из-за проблем пистолета - точка прицеливания все же плавает, несмотря на все мои усилия. Конечно, более показательным был бы тест с тисками, но во-первых, их нет под рукой, а во-вторых, там придется очень сильно зажимать пистолет из-за его достаточно тяжелого взвода, что тоже может оказаться проблематичным.

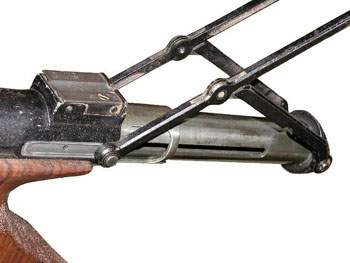

Фото 10. Цилиндр выдвинут, поршень тоже. Хорошо виден регулируемый целик и вложенности коробка-цилиндр-поршень.

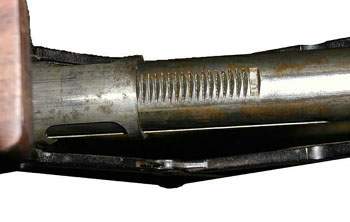

Фото 11. Тот самый храповик на нижней части поршня, который облегчает довольно тяжелый взвод.


Фото 12. Вид с оригинальной рукояткой, которая великолепно ложится в небольшую руку.
(фото с очередного сбора в питерской "Сковородке").

Итоги:
По результатам субъективного изучения Иж-33 выявлены следующие особенности.

Плюсы:

  • Просто интересная конструкция, притом уже историческая

  • Высокая стабильность по скорости пули

  • Высокая точность (в основном обусловленная руками стрелка)

  • Хорошо регулируемые прицельные приспособления

  • Регулируемый и очень мягкий спуск

  • Наличие храповика, облегчающего процедуру взвода

Минусы:

  • Тяжело долго удерживать из-за особенностей конструкции

  • Достаточно большие габариты по сравнению, например, с Иж-46

  • Относительно тяжелый взвод (с Гамо Хантером 1250, конечно, не сравнить, но у Иж-46 взвод заметно легче)

  • Проблематично установить коллиматорный или оптический прицел из-за наличия рычага взвода над цилиндром, хотя поскольку рычаг рамочный, принципиально такая возможность доступна

  • Невысокая скорость вылета пули (что в общем-то обусловлено его предназначением для спортивной стрельбы)

  • Не очень удобный способ зарядки пуль

Естественно, данная статья не является исчерпывающим описанием пистолета Иж-33, возможно, некоторые моменты не являются абсолютной истиной, поскольку большей частью описание субъективное, однако я буду благодарен за любую дополнительную информацию об этом пистолете.

Игнат Рогожкин
