Добротное охотничье оружие из Германии появилось в России давно, уже в конце XIX века наши охотники высоко оценили первые дробовики как курковые, так и бескурковые, с замками различных конструкций. Многие поколения наших охотников воспитаны на них, поэтому в России к германскому охотничьему оружию сложилось особое отношение. Пик особенной популярности связан с ружьями с блоком вертикально соединённых стволов. Уже в 1930-е годы оружейники освоили производство вертикалок, и спортсмены и охотники быстро оценили их достоинства, одно из которых - свободное поле зрения при прицеливании.

Дробовое, комбинированное и нарезное оружие Merkel

Первое время вертикалок было немного, у нас встречались только отдельные экземпляры из Германии или Бельгии. А в конце 1940-х и в 1950-годы возник настоящий бум вертикалок: к нам стали поступать серийные ружья и высокого класса, выпускаемые уже известной в то время фирмой Gebruder Merkel(Братья Меркель) из Зуля. С тех пор марка Merkel стала не только культовой у наших охотников, но и синонимом надёжной вертикалки с отличным боем.

Фирму «Братья Меркель» не раз переименовывали, однако бренд Merkelнастолько известен и популярен, что его ввели в современное название, принятое 1 января 2005 года: MerkelJagd-undSportwaffen, GmbH («Охотничье и спортивное оружие Меркель»), далее по тексту - фирма «Меркель». Прежнее название SuhlerJagd-undSportwaffenGmbH («Зульское охотничье и спортивное оружие») существовало с 1994 года. Для фирмы, как и для других оружейных компаний Зуля, трудными оказались 1990-е годы, уже ряд лет в её составе нет других компаний, не раз менялись владельцы контрольных пакетов акций. Крупные преобразования начались с 1990 года, когда фирма была приватизирована, а затем в 1993 году её акционерами стали Гессенский банк Тюрингии и австрийская фирма «Штайр-Маннлихер», выпускающая охотничье оружие. А с 2003 года основным акционером стало крупное оружейное предприятие Heckler & KochJagd-undSportwaffen («Охотничье и спортивное оружие Хеклер и Кох»). Однако бренд Merkel, как марку охотничьего оружия сохраняли всегда, также как и во времена ГДР, когда фирма входила в состав различных объединений.

Небольшой город Зуль - старинный центр германской оружейной промышленности, расположен в лесистых горах южной Тюрингии. Этот район недаром называют зеленым сердцем Германии, и многие районы Зуля названы именами гор, на которых они расположены. Фирма «Меркель» разместилась на окраине городского района рядом с густым хвойным лесом. Нынешнее производственное помещение она заняла в 1997 году. В лесу по соседству с фирмой находится один из крупнейших в Германии стрелковых спортивных комплексов. Там фирма ежегодно разыгрывает «Кубок Меркель» по стрельбе на площадках спортинга, скита и трапа. Условия для участников демократичные, но конкуренция высока, так как на соревнования съезжаются стрелки не только из Германии, но и других стран.

В Германии много оружейных предприятий, и фирме «Меркель» приходится выдерживать жёсткую конкуренцию. Общий, хотя далеко не полный, список оружейников и фирм, работающих последние полтора-два столетия в различных городах Германии, собранный мною за многие годы, включает более 400 имен и названий. Причём нынешние оружейники - все без исключения охотники. Многие хорошо сохранившиеся ружья с их именами на стволах, замках или колодках - прямое свидетельство высокого качества сборки и надёжности, даже для серийных массовых моделей. На таком фоне трудно выделиться, тем не менее ружья фирмы «Меркель» стоят среди них особняком как блестящие образцы охотничьего оружия высокого и среднего класса.

Наши охотники до сих пор пользуются вертикалками доступных моделей Merkel200 или Merkel201 и дорогих Merkel203 или Merkel303.

Дробовое, комбинированное и нарезное оружие Merkel

Среди дробовиков были и горизонталки, в первую очередь модели с подкладными замками на боковых пластинах, например, Merkel 47S. Первым ружьём фирмы, о котором я услышал много лет назад, была именно эта горизонталка. Охотовед и опытный охотник с почти 70-летним стажем В.А. Кукарцев ставил модель Merkel 47Sпо бою, качеству и отделке на один уровень с ружьями таких знаменитых компаний, как английские «Джеймс Перде и сыновья» и «Вестли Ричарде» или бельгийская «Лебо-Куралли». С этими ружьями он охотился много лет и мог воочию сравнивать их по всем параметрам дробовой осыпи: кучности, резкости или равномерности. Элегантное ружьё Merkel 47S, отделанное гравировкой с изображениями птиц и охотничьих собак, обладало стабильной кучностью, особенно дробью № 4 и № 6. Любителям германского охотничьего оружия хочу напомнить, что в своё время фирма выпускала ещё одну модель с похожей маркировкой Merkel 47E, но совершенно иной системы - с замками «Энсон-Дили».

От Америки до России

Охотничье и спортивное оружие фирмы «Меркель» расходится не только в Германии, но и за рубежом, причём охотно приобретают его в странах с развитым оружейным производством. Особую популярность её оружие приобрело в США, американский рынок поглощает почти третью часть всего выпуска, большей частью дробовики с блоком горизонтально соединённых стволов. На долю охотников из соседних с Германией стран - Франции, Италии и Испании - приходится такая же солидная доля охотничьего оружия фирмы «Меркель», как и охотников США, в основном дробовиков, вертикалок и горизонталок. Условия охоты в Испании отличаются от центрально-европейской охоты, кроме того, испанцы часто охотятся в Африке, и поэтому они предпочитают штуцеры с блоком горизонтально соединённых стволов. Большое значение фирма придает рынку Австралии с его широкими возможностями охоты на различных животных, даже крокодилов. Австралийские охотники выбирают оружие только высокого качества, и завоевать их доверие сложно. Поэтому десятки дробовиков и штуцеров, которые ежегодно находят там покупателей, подчеркивают достоинства ружей фирмы «Меркель».

Рынок охотничьего оружия в России не менее сложный, если не более, так как наши охотники давно имели доступ к хорошим ружьям: уже сто лет назад в нашу страну поступало охотничье оружие из Великобритании, Бельгии, Германии и Франции, серийное и высокого класса. Кроме того, большой приток германского охотничьего оружия пришёлся на 1950-е годы. Наши охотники, особенно старшего поколения, прекрасно разбираются в охотничьем оружии, в частности, элитном самых именитых компаний, знают практически все популярные модели. Да и современные охотники - люди, как правило, образованные и технически грамотные, они впитали знания охотников предыдущих поколений и выбирают охотничьи ружья фирмы «Меркель» как символ качества и надёжности. Сейчас фирменное охотничье оружие хорошо представлено на российском рынке. Сотни ружей, двойников, тройников и штуцеров фирмы, которые приобрели наши охотники только за последние несколько лет, являются прямым свидетельством их качества и достоинств. Одним словом, охотничье и спортивное оружие фирмы «Меркель» стабильно конкурентоспособно.

С 1 сентября 1898 года

Жить в Зуле и не быть оружейником невозможно, так и представители многих поколений династии Мер-кель были оружейниками. Один из них, отец знаменитых братьев-оружейников, Ф.Э.Ф. Меркель был гравёром-оружейником, его жена происходила из семьи известного германского оружейника Х.Г. Функа. В семье Меркель было 13 детей, и влияние родителей сказалось на выборе ими профессионального пути. Семь братьев стали мастерами-оружейниками, шесть их сестёр также связали свои судьбы с охотничьим оружием, выйдя замуж за оружейников. В Москве иногда встречаются прежние ружья, изготовленные представителями династии Меркель. Например, старший из братьев ErnstAugust (Эрнст Август) на стволах своих двойников с блоком горизонтально соединённых стволов серебром наносил своё имя Е.А. Merkel.

Три брата из семьи Меркель -Альберт Оскар, Гебхард и Карл Пауль - 1 сентября 1898 года создали фирму GebruderMerkel, Suhl, известную теперь во всём мире. Каждый из участников внёс вклад от 1500 марок наличными, оборудованием или товарами. Фирма приступила к производству одностволок, двустволок и тройников, причём появление первых вертикалок относится к 1900-1910-м годам. Ружья с блоком вертикально соединённых стволов разрабатывали оружейники и в других странах, но конструкция вертикалок фирмы «Меркель» оказалась технологичнее, и ружья были доступнее. Высокое качество и умеренная цена обеспечили им успех в кругу охотников и стрелков.

Производство охотничьего оружия расширялось, фирма владела большим парком станков, качество обеспечивали минимальными допусками деталей, ручной труд применяли на сборке и отделочных операциях. Масштаб производства отразился в измененном в 1916 году названии фирмы: SuhlerWaffenwerkeGebruderMerkel («Зульская оружейная фабрика братьев Меркель»). Очередной подъём фирмы пришёлся на 1930-е годы, когда на мировом рынке возрос спрос на охотничье оружие. На парижской выставке в 1937 году её ружья получили высшую награду Grand Prix. Постепенно фирма освоила внешний рынок, и её отделения к 1938 году были во всех странах Европы, а также в США.

Фирменные вертикалки стали модными, вкладывать деньги в них оказалось выгодно, на них обратили внимание не только охотники и спортсмены, но и серьёзные коллекционеры из числа политиков, бизнесменов и представителей царствующих дворов. Даже магараджи Индостана, избалованные элитным лондонским оружием, заказывали ружья и штуцеры фирмы «Меркель» и успешно охотились с ними. Так, правитель Явы приобрёл крупнокалиберный штуцер Merkel313, отделанный гравировкой со сценами охоты на экзотических животных, и в 1937 году с ним добыл тигра. Его фотография с тигром опубликована во всех изданиях, посвященных фирме «Меркель».

Вторая мировая война для Зуля закончилась 3 апреля 1945 года, и фирма «Меркель» возобновил производство охотничьего оружия. К концу того же года на ней работало уже 125 мастеров различного профиля, хотя первое время возникали серьёзные трудности с инструментами и материалами. В 1948 году фирму переименовали в GebruderMerkel, MetallwarenfabrikSuhl. Тогда же она перешла в собственность государства в качестве народного предприятия и вошла в состав объединения VVBMEWAZwickau. Годовой выпуск охотничьего оружия увеличился и составил в 1950 году 1400 экземпляров, а в 1952 году уже 1800. В это же время фирма была ещё раз переименована: VEBMEWA Gerbruder Merkel, JagdgewehrfabrikSuhl.

Эти названия иногда встречаются на ружьях прежних выпусков.

За время существования ГДР фирма несколько раз оказывалась в составе производственных объединений с разными названиями, но по сути одинаковых. Одно из них было VEBErnst-Thalmann-WerkSuhl, в которое вошли также зульские предприятия «Зауэр и сын», «К.Г. Генель» и «Грайфельт и Ко.». Ещё одно объединение называлось JagdundSportwaffen, Suhl, в его составе было и предприятие «Зимсон и Ко.». Некоторые модели это объединение выпускало с различной маркировкой, например: Simson 35/70E-Merkel 47E, или Simson74Е-Merkel 147E.

Фирма постоянно выпускала юбилейное и подарочное оружие. В 1953 году её мастера подготовили ружья для известных в то время государственных деятелей - Н.С. Хрущева и Дуайта Эйзенхауэра. Выпуск 150000 вертикалок различных моделей, начиная с периода восстановления производства в 1945 году, фирма отметила в 1987-ом юбилейным ружьём Merkel 203E.

К настоящему времени фирма «Меркель» выпустила более 350 различных моделей охотничьего оружия: дробовики, двойники и штуцеры с блоками вертикально или горизонтально соединённых стволов, тройники, одноствольные казнозарядные штуцеры, престижные крупнокалиберные штуцеры, а теперь появились и магазинные карабины. Трудно назвать какое-либо другое оружейное предприятие с таким разнообразием моделей. Однако основное оружие фирмы - вертикалки собственных моделей и традиционные горизонталки. Нынешняя фирма «Меркель» твёрдо стоит на пути стабилизации. Её современная философия основана на трёх коротких, но весомых девизах:
• охотничье оружие - это искусство мастеров-оружейников;
• каждое ружьё безупречно по качеству;
• марка Merkel известна во всём мире.

Для современного оружейного предприятия фирма является довольно крупной, на ней работает 140 сотрудников разных специальностей, которые ежегодно выпускают почти 4500 экземпляров разнообразного охотничьего оружия. Это оптимальный масштаб производства, при котором ружья, двойники, тройники и карабины собирают вручную из деталей, изготовленных на самом современном оборудовании, включая обрабатывающие станки с цифровым программным управлением. Все работники фирмы получили профессиональную подготовку в зульской школе оружейников или прошли полный курс обучения на фирме, все они имеют основную квалификацию «оружейник» или более высокую «мастер-оружейник», которая даёт право работать самостоятельно и открывать собственное предприятие.

Качество и защита

Основные технические параметры охотничьего оружия фирмы «Меркель» систематизированы в соответствии с требованиями «Постоянной Международной Комиссии по испытаниям ручного огнестрельного оружия» (ПМК или C.I.P.), созданной ещё в 1914 году. Тогда Германия наравне с Бельгией, Италией и Францией подписала Конвенцию, которая установила для стран-участниц единые правила взаимного признания знаков и клейм испытаний ручного огнестрельного оружия, в том числе и охотничьего, а также размеры патронников, каналов стволов, патронов. В настоящее время к Конвенции присоединились многие страны, и правила ПМК действуют практически во всех странах или учитываются ими. Высокое качество дробовиков и штуцеров фирмы «Меркель» определяется не только традициями оружейного производства, но и жёсткими требованиями германских промышленных стандартов DIN. Все предприятия на территории Германии выпускают продукцию в соответствии с требованиями DIN,которые обязательны как для производителей, так и для поставщиков. Изделие, которое подлежит сертификации DIN, никогда не выйдет за ворота предприятия, если хотя бы один из его параметров не удовлетворяет стандарту. Таким же образом организовано производство охотничьего оружия на фирме «Меркель», вся продукция которой изготовлена в соответствии с DIN.

Главное для ружья - качество стали, из которой изготавливают стволы, колодку, курки, пружины и другие детали. Даже отлично собранное ружьё, но изготовленное из стали с невысокими физико-механическими характеристиками, не сможет долго радовать охотника хорошим боем и сохранностью. Сейчас фирма применяет сталь марки 51CW4 и её аналог 50CW4, выпускаемые по DINEN10083 концерном «Тиссен Крупп Сталь» для оружейных предприятий. На изготовленные из этой стали стволы фирма «Меркель» получила от концерна право ставить культовое клеймо «Три кольца» с надписью: Кrupр или KruppStahl. Разумеется, это уже не та сталь, на которой много лет назад появилось клеймо «Три кольца». По всем физическим и механическим свойствам сорта стали 50CrV4 и 51CrV4 превышают прежние с маркой «Три кольца». Они выплавляются по современной технологии, в их состав введены легирующие компоненты хром и ванадий, содержание примесей серы и фосфора снижено в несколько раз. Это, кстати, обусловило ковочные свойства и позволило изготавливать стволы на ротационных станкaxхолодной ковки.

В процессе ковки с высокой точностью формируют канал ствола, патронник, дульное сужение для дробового ствола или нарезы для пулевого. Ковка действительно холодная, ствол можно взять в руку прямо со станка. Я осматривал внутреннюю поверхность стволов сразу после станка: световые кольца идеально концентрические, поверхность зеркальная абсолютно гладкая, никаких расширений, пережимов, овальности, бочковатости или других неровностей не обнаружил. В дальнейшей обработке канал ствола не нуждается. Ствол холодной ковки обладает определёнными достоинствами: в процессе ковки его стенка упрочняется и хорошо противостоит ударным нагрузкам и эрозии. Затем стволы выдерживают под вакуумом с нагревом и охлаждением, обрабатывают снаружи, опиливают, шлифуют, полируют, обрезают излишки в казённой и дульной части. Для двустволок и тройников стволы в казённой части спаивают серебряным припоем, нагревая их в специальной печи. Прицельную и соединительную планки припаивают оловянным припоем. Заготовки колодок обрабатывают на станках, причём точность настолько высока, что в дальнейшем необходимы только ручные операции при подгонке деталей и сборке ружья. Все ружья, двойники, тройники, штуцеры и карабины направляют на отстрел на испытательную станцию в Зуле. Ружья и штуцеры должны не только надёжно служить, но и хорошо выглядеть в любых условиях, даже самых неподходящих: при сырой погоде, влаге и тумане. Поэтому большое значение фирма придает наружной защите и отделке оружия. На стволы наносят многослойное и очень плотное покрытие в процессе многостадийного химического воронения. Колодку обрабатывают одним из трёх способов: цветная «калка в коже», нитрирование или покрытие «ржавый лак». Все они надёжны и отличаются в основном декоративными свойствами. Так, в процессе цветной «калки в коже» образуется защитный слой с разнообразными оттенками цветов от жёлтого до фиолетового.

Всякое охотничье оружие - германское, английское или отечественное - требует бережного отношения. Много внимания не нужно, достаточно после стрельбы его своевременно чистить. Образование сыпи на поверхности канала стволов в результате стрельбы - процесс естественный, и со временем она обязательно появится, но этот момент можно отложить на далёкое будущее, если ружьё регулярно чистить. Много встречается ружей с сыпью и даже раковинками в стволах, владельцы которых снисходительно относились к чистке и смазке. Можно только посочувствовать охотнику, который вложил хорошие деньги в ружьё и почему-то решил, что эта сумма защитит ружьё от стрельбы и дождя. Но чудес не бывает, так что ружьё приходится чистить и чистить.

Многие годы промышленность Германии снабжала инструкциями своё охотничье оружие для России. Наши охотники хорошо знают эти небольшие брошюры, например, распространённую «Двуствольное охотничье оружие. Краткая инструкция по уходу и обращению», изданную на русском языке в Зуле ещё в 1948 году. Хотя она называется «краткой», на самом деле в ней подробно изложены правила ухода за ружьём, и даже выделены строчки: «Следует всегда помнить основное правило - чистить и смазывать ружьё до и немедленно после охоты».

Вертикалки

Несмотря на большое разнообразие моделей, самые знаменитые фирменные ружья - это вертикалки. В середине 1920-х годов фирма получила ряд патентов на конструкцию ружей с блоком вертикально соединённых стволов и приступила к их поточному производству. Базовая вертикалка Merkel200 разошлась практически по всему миру как самая надёжная и доступная. Её отличает ряд характерных черт: высокая колодка; выпуклые плечики колодки; наружные широкие валики у щитка и края стенок колодки; верхнее запирание двойным болтом Керстена; посадка блока в колодку только нижним стволом; характерный крутой выкат казённой части верхнего ствола к колодке; подствольные крюки; составное цевьё. Ружьё оказалось настолько совершенным, что его копировали оружейники не только в Германии, но и в других странах. Модель Merkel200 была дешевле единичных экземпляров элитных вертикалок знаменитых английских фирм и способствовала упрочению имиджа вертикалки в сознании охотников, принадлежащих различным социальным слоям.

Очень быстро фирма освоила выпуск следующих моделей. В 1930 году фирма получила патент на конструкцию казённой части блока вертикально соединенных стволов для модели Merkel303 с подкладными замками на боковых пластинах. У этого ружья тройное запирание блока стволов: нижнее – двойной рамкой на два подствольных крюка и верхнее - двойным болтом Керстена. В нём предусмотрен высокий передний подствольный крюк, который отжимает рамку запирания при закрывании стволов. На рынке появились дорогие элитные ружья Merkel303, а также Merkel203, а затем штуцеры Merkel210, Merkel213 и Merkel313 и двойники Merkel221 и Merkel323. Владельцы фирменных вертикалок любого года выпуска с удовлетворением отмечают их хороший баланс и посадистость. Сейчас прежние вертикалки заменили современными моделями новой серии: Merkel 2000E, Merkel200IE, Merkel 2002E. Они являются прямыми наследниками серии Merkel200, их конструкция в основном сохранилась. Однако колодка ружей этой серии усилена: на её дне смонтирован стальной вкладыш, который притёрт к передней поверхности заднего подствольного крюка; в щитке установлена стальная пластина, мощная и солидная, по мере износа или прогара можно заменить. Это замечательное техническое решение часто встречается в производстве охотничьего оружия.

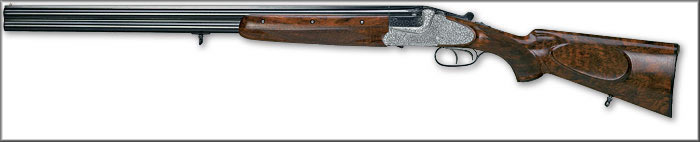

Маркировка элитной модели Merkel303 сохранена как фирменного оружия высокого класса, известного на рынках других стран. Их собирают только вручную самые квалифицированные мастера. Отдельные детали изменили, чтобы вписать их в технологический цикл, так как на фирме установлено современное оборудование с цифровым программным управлением. В первую очередь это касается мостика и шептала подкладного замка. Обозначение элитных моделей с нарезным или комбинированным блоком стволов осталось прежним: двойник - Merkel313, штуцер -Merkel323.

Принцип маркировки оружия с различными блоками стволов не изменился: цифра 1 в середине маркировки обозначает двойник, например Merkel2010 или Merkel2012. В комбинированном блоке нарезной ствол устанавливают внизу, так как в таком случае его ось оказывается ближе к точке опоры двойника в плече стрелка, и разброс попаданий при стрельбе будет меньше, чем из верхнего. Нарезные стволы выполняют под патроны различных калибров от 5,6x52Rили .222Remдо 9,3x74Rи даже 8x75RS. Нарезной ствол увеличивает вес блока двойника, поэтому стволы относительно короткие - всего 600 мм, но эта длина позволяет неплохо сбалансировать оружие. На двойниках устанавливают верхний дробовой ствол 12 или 20 калибра с патронником длиной 76 мм.

Дробовое, комбинированное и нарезное оружие Merkel

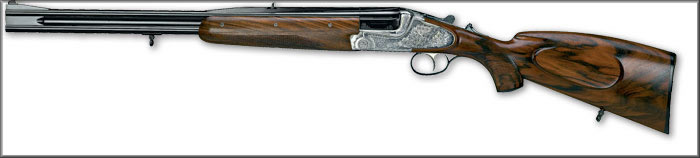

Цифра 2 в середине маркировки относится к штуцерам,  например Merkel2020 или Merkel2022. Штуцеры допускают стрельбу различными группами патронов: от .22Hornetдо 9,3x74R с гильзой с фланцем, или от .222Remдо .30-06Sprgс гильзой с проточкой. Длина стволов обычно 600 мм, и только крупнокалиберные штуцеры фирма изготавливает со стволами длиной 650 мм. Спусковые механизмы с двумя спусковыми крючками имеют шнеллер на переднем крючке, который включается отжиманием крючка вперёд. Штуцеры Merkel 2020D, Merkel2021Dи Merkel 2022D, а также двойники Merkel 2010D, Merkel201 IDи Merkel 2012Dоснащены замками с ручным взведением.

Для трапа, скита и спортинга

Прекрасным примером живучести и надёжности оружия, не требующим никаких рекламных трюков, являются спортивные модели, создаваемые на основе базовых конструкций. Они должны выдерживать настрел в десятки и сотни тысяч выстрелов без потери качества боя или ремонта, ведь спортсмен привыкает к ружью и не может его часто менять. Вертикалки фирмы «Меркель» представляют собой отличную базу для создания спортивных моделей. У них мощное запирание стволов, которое позволяет выдерживать большие нагрузки, а вертикальное расположение стволов наиболее удобно для стрельбы на стендовых площадках.

Разработкой и выпуском спортивных вертикалок фирма занялась ещё в 1920-е годы практически одновременно с освоением массового выпуска охотничьего оружия. Основной спортивной моделью для стрельбы на траншейном и Круглом стендах стало ружьё Merkel 203Eс легкосъёмными подкладными замками на боковых пластинах, спусковым механизмом с одним спусковым крючком и ложей с приподнятым верхним гребнем, который можно подогнать по стрелку. Для стрельбы на траншейном стенде ружья получили индекс Т - Trap(трап), для стрельбы на кругу индекс S- Skeet (скит), например, Merkel 203ES. У спортивных ружей фирмы «Меркель» обширный перечень наград и достижений. Первый спортивный рекорд с фирменным ружьём установлен ещё в 1928 году на чемпионате Германии: 100 поражённых мишеней из 100. Впоследствии стрелки с фирменными спортивными ружьями неоднократно выигрывали национальные и международные соревнования. Так, уже в 1950-1960-е годы многие спортсмены выбивали 191-196 мишеней из 200 и выигрывали золотые, серебряные и бронзовые медали на мировых и европейских состязаниях. Популярность ружей фирмы «Меркель» среди спортсменов обеспечивала их высокая живучесть. Всего за три года спортивные ружья Merkel303 выдерживали настрел в 40000 выстрелов и служили ещё многие годы, как, например, у шведа Т. Кокгарда - призёра соревнований в Осло в 1954 году.

Спортивные ружья фирмы «Меркель» очень хорошо знают в России, Госкомспорт закупал их партиями по 20-50 штук в год. Чаще это были модели Merkel 203ET и Merkel 303ET, реже - Merkel 200ET или Merkel 201ET, в основном со спусковым механизмом с одним спусковым крючком. Это были отличные ружья, и спортсмены берегли их, они выдерживали большую нагрузку, требовалась только замена боевых пружин. По отзыву И. К. Селихановича, почётного мастера спорта, призёра чемпионатов СССР, тренера в 1970-е годы сборной СССР по стендовой стрельбе, фирменные ружья отличались замечательным боем мелкой спортивной дробью за счёт довольно крутых дульных сужений. Сейчас на базе ружья Merkel2002Е с декоративными боковыми пластинами фирма выпускает три спортивные модели: Trap, Skeet и Parcours. Для траншейного стенда предназначены ружья со стволами длиной 760 мм с дульными сужениями 1,0 мм, для круглого стенда - со стволами длиной 680 мм со специальными дульными устройствами. Для стрельбы на площадках спортинга выпускают ружья с блоками стволов длиной от 710 до 760 мм и патронниками длиной 76 мм. Для каждой спортивной модели предназначена своя ложа, разработанная с учетом особенностей стрельбы на траншее, кругу и площадке спортинга.

Горизонталки

Хотя настоящую славу фирме принесли ружья с вертикально соединёнными стволами, дизайн и стиль отделки которых стал синонимом германской вертикалки, однако количество фирменных горизонталок сравнимо с ними - сейчас насчитывается более 100 моделей. Особенно много их было в период с конца 1940-х годов, когда три основные зульские компании были объединены и выпускали практически одинаковые модели с различной маркировкой. Сейчас фирма сократила количество основных моделей горизонталок до трёх, этого вполне достаточно, чтобы сосредоточиться на высоком качестве изготовления и сборки и за счёт разнообразных вариантов исполнения и отделки завоевать рынки охотничьего оружия разных стран. Ружья с эжекторами маркируют буквой Е - Ejektor(эжектор).

Базовая модель Merkel40 представляет собой традиционную горизонталку с замками в колодке системы «Энсон-Дили». Ружья подобной конструкции в настоящее время изготавливает большинство оружейных компаний, выпускающих серийное охотничье оружие. Отделка различная: от скромной гравировки с цветной «калкой» до сложных сюжетов с изображением животных и птиц. Вторая модель Merkel50 представляет собой такое же ружьё, но с декоративными боковыми пластинами на колодке, выполненными по форме пластин подкладных замков. Они играют очень важную роль - стягивают с двух сторон шейку ложи и таким образом предохраняют её от трещин. Площадь самой пластины предоставляет широкие возможности гравёру для воплощения сюжета гравировки. На мой взгляд, это ружьё является прямым наследником модели Simson 76E, которую оружейники одно время считали лучшим германским ружьём.

Престижная и дорогая модель Merkel60 оснащена подкладными замками на боковых пластинах с задним расположением V-образной боевой пружины. Хотя фирма подчёркивает, что подкладные замки соответствуют замкам фирмы «Голланд-Голланд», на самом деле её замки представляют собой самостоятельную конструкцию и достойны независимого существования. На этих замках сказались требования современного станочного оборудования, так, на боковой пластине только часть штифтов выходит наружу, для остальных на её внутренней поверхности выполнены глухие гнёзда.

Эти три модели выпускают 12 или 20 калибра с патронниками длиной 76 мм и 16 калибра с патронниками длиной 70 мм. Ружья 12 и 16 калибров имеют стволы длиной 710 мм, а 20 калибра - стволы длиной 680 мм. Германские дробовики всегда характеризовались относительно небольшим весом, но достаточным, чтобы обеспечить длительную живучесть ружья и комфортное восприятие отдачи. Так и ружья «Меркель» по своему весу укладываются в эти границы, например, охотничий дробовик 12 калибра весит около 3,0 кг.

Прототипами современной модели Merkel60 следует считать знаменитые ружья с подкладными замками на боковых пластинах от Merkel 47Sдо Merkel 547S. Это ружья самого высокого класса, они нередко встречаются в России. Помню, как в 1990-е годы в одном из московских магазинов появилось очень дорогое ружьё этой серии, и охотники со всех концов Москвы съезжались посмотреть на него. Но оно быстро нашло нового владельца, и многим любителям охотничьего германского оружия достались лишь рассказы о нём. Сейчас эти модели фирма не выпускает, поэтому все сохранившиеся экземпляры превратились в коллекционные, владельцы навсегда оставляют их в своих сейфах. Для любителей малых калибров, которых становится всё больше, фирма выпускает горизонталки Merkel41Е и Merkel61Е 28 калибра с патронниками длиной 70 мм и .410 или 36 калибра с патронниками длиной 76 мм. По конструкции и отделке они полностью соответствуют базовым моделям Merkel 40Eи Merkel 60E, но выделены в отдельную группу, так как по размерам их колодки и блоки стволов отличаются от ружей больших калибров. Эти ружья выпускают со стволами длиной 680 мм, для них выбраны определённые сочетания дульных сужений: для 28 калибра «улучшенный цилиндр» - «получок», для 36 калибра «получок» - «чок».

На основе базовых горизонталок фирма выпускает штуцеры Merkel140, Merkel150 и Merkel160 под патроны от 6,5x57Rдо 8x75RS, aтакже .30-06Sprgи .308Win. Штуцеры тяжелее дробовиков аналогичных моделей, со стволами длиной 600 мм и без эжекторов они весят около 3,5 кг в зависимости от калибра и конструкции. Штуцеры Merkel141 и Merkel161 выпускают с более короткими стволами, длиной только 550 мм, и весят они меньше - около 3,0 кг. Для африканской охоты есть крупнокалиберные штуцеры Merkel140А и Merkel 160Aсерии «сафари» под патроны .375Н&Н Mag, .416Rigbyи .470N.E. Штуцеры серии «сафари» выполнены с максимальным соответствием требованиям надёжности и безопасности на охоте на крупных и особо опасных зверей: из конструкции исключены все детали, которые могут вызвать случайные задержки при выстреле или заряжании. Это тяжелое и солидное оружие, весят штуцеры не менее 4,76 кг в зависимости от калибра.

Охотничье оружие с комбинированным блоком стволов - двойники - очень популярно в европейских странах. Фирменные двойники Merkel240, Merkel250 и Merkel260 выпускают с дробовым стволом только 20 калибра и патронником длиной 76 мм. Нарезной ствол, обычно правый, изготавливают под патроны от 7x65Rдо 9,3x74R, но могут быть и другие, меньшие калибры, например, от .222Remили 5,6x52R. Блок стволов с любым сочетанием калибров имеет длину 600 мм, и такой двойник весит не менее

3,5 кг. Фирма успешно распространяет их в разных странах и предлагает разнообразное исполнение, но обязательно с двумя спусковыми крючками и со шнеллером на нарезном стволе. Для вертикалок и горизонталок фирма выпускает сменные блоки стволов: гладких, комбинированных или нарезных. В зависимости от конструкции базовой модели на сменных блоках могут быть установлены эжекторы или экстракторы. Таким образом, любое ружьё можно легко превратить в дробовик, штуцер или двойник.

Тройники

Тройники фирмы «Меркель» неизменно популярны среди охотников многих странах. Это наиболее универсальное и надёжное охотничье оружие, так как на охоте с дробовиком часто нужен выстрел пулей, а после охоты на крупного зверя бывает возможность выстрелить дробью по зайцу или птице. Тройники появились в Германии давно, первый патент относится к 1868 году, выпускают их почти все германские оружейные предприятия. К настоящему времени известно почти 70 моделей тройников фирмы «Меркель», курковых и бескурковых, с замками в колодке системы «Энсон-Дили» или подкладными замками на боковых пластинах.

Многие годы многочисленным был тройник Merkel30 с блоком стволов, в котором два дробовых соединены в горизонтальной плоскости, а третий - нарезной - расположен под ними. Замки трёх стволов взводятся одновременно. Спусковой механизм с двумя спусковыми крючками, переключатель стволов смонтирован на верхнем хвостовике колодки, кнопка предохранителя установлена на шейке ложи сбоку. На смену этому тройнику пришли модели Merkel90 и Merkel95 с таким же блоком стволов и тройным запиранием в исполнении Sи К, которые отличаются конструкцией предохранителя и переключателя стволов, а также уровнем отделки. Следующую модель Merkel950 выпускали с декоративными боковыми пластинами на колодке, aMerkel9500 - с подкладными замками на боковых пластинах.

У тройника Merkel 96K блок стволов с двумя гладкими и нижним нарезным, как и на предыдущих моделях. Он отличается наличием самостоятельного взводителя нижнего ствола с тремя положениями. Чтобы выключить замок нижнего ствола, достаточно взводитель отжать вперёд и отпустить, он переместится в промежуточное положение. Тройник Merkel 96K выпускают с дробовыми стволами 12 или 20 калибра с патронниками длиной 76 мм, предусмотрены также стволы 16 калибра с патронниками длиной 70 мм. Сочетание дульных сужений обычное: «получок»-«чок». Для стрельбы стальной дробью допускают

только меньшие дульные сужения: «четверть чока»-«получок». Нарезной ствол предназначен для стрельбы различными патронами от .22Hornetили .222Remдо .30RBlaserили .30-06Sprg. Длина блока стволов составляет 600 мм.

Для зверовых охотников, которым необходимы два надёжных пулевых патрона, а дробовой - от случая к случаю, создан тройник Merkel 97MV. У него блок стволов с двумя нарезными, соединёнными в горизонтальной плоскости, и нижним дробовым под ними. В остальном этот тройник полностью соответствует модели Merkel 96K. Нарезные стволы предназначены под патроны 8x57IRSили 9,3x74R, более мелкие калибры не предусмотрены. Гладкий ствол только 20 калибра с патронником длиной 76 мм, его дульное сужение -«чок», а ствол с сужением «получок» предназначен только для стальной дроби.

Лёгкие штуцеры и двойники

Одноствольные штуцеры MerkelК1 и MerkelK2, высоко ценимые охотниками за их точный бой, фирма выпускает с затвором оригинальной конструкции, разработанной ещё в 1906 году зульским оружейником Францем Ягером. Удачный затвор опередил своё время, оружейники стали широко применять его только в последние годы. Главное в нём - стальной L-образный вкладыш, который запирает непосредственно патронник ствола и при закрывании ствола входит снизу вверх в паз в его верхнем хвостовике. В нём же смонтированы ударники. Таким образом, ствол с вкладышем представляет собой единую конструкцию, независимую от колодки, она оказалась настольно мощной и надёжной, что штуцер допускает применение патронов «магнум». Ударный механизм взводится вручную с помощью ползуна, установленного на верхнем хвостовике колодки. Такая система в настоящее время всё больше и больше применяется в германском охотничьем оружии - двустволках, одностволках и тройниках. У неё целый ряд достоинств: безусловная безопасность, так как замок легко взвести непосредственно перед выстрелом; боевая пружинавсегда находится в спущенном состоянии; отдельный предохранитель не нужен. Штуцер MerkelK1 выпускают с круглым стволом и облегчённой колодкой, выполненной из сплава на основе алюминия, а штуцер MerkelК2 - с восьмигранным стволом и стальной колодкой. Они отличаются калибрами применяемых патронов: для модели MerkelK1 предусмотрены патроны малых и средних калибров от .222Rem, вплоть до .30-06Sprgи даже 7mmRemMagили .300WinMag. Штуцер MerkelK2 допускает применение более мощных патронов от .30-06Sprgдо 9,3x74R, f также 7mmRemMagили .300WinMag. Охотники получили надёжный мощный, практически безопасный и лёгкий штуцер, со стволом длиной 600 мм он весит в пределах 2,3-2,8 кг в зависимости от калибра и материала колодки. Штуцер престижный и со вкусом отделан, хотя у него только один ствол, его стоимость сравнима с ценой двустволки.

Такой же затвор с запирающим L-образным вкладышем установлен на двойнике MerkelSLIII с блоком вертикально соединённых стволов. Оружие сравнительно лёгкое, его предельный вес не превышает 2,8 кг, оно так и маркируется SL-Superleicht (сверхлёгкое). Колодка выполнена из упрочнённого алюминиевого сплава, но главные элементы конструкции, в первую очередь шарнирная поперечная ось, на которую опирается блок стволов, изготовлены из стали. На двойнике установлен ударный механизм с ручным взведением верхним ползуном. Верхний ствол дробовой 12 калибра с патронником длиной 76 мм, причём дульное сужение «чок» предназначено для стрельбы свинцовой дробью, а для стальной дроби - «получок». Нижний нарезной ствол выполняют практически под любые патроны, допускаемые для двойников: от .22Hornetдо 9,3x74R. Нарезной ствол вывешен по всей длине, он не касается промежуточных планок, припаянных к верхнему стволу, его положение регулируется в дульной муфте и муфте под цевьём. Благодаря такой конструкции, нарезной ствол может быть пристрелян с минимальным разбросом под патрон любого снаряжения.

Дробовое, комбинированное и нарезное оружие Merkel

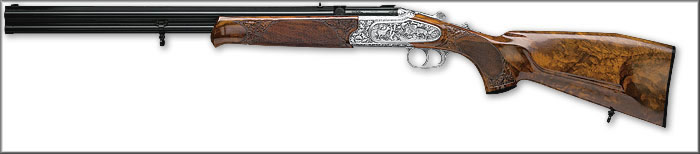

Двойник MerkelSLII имеет традиционную систему запирания нижней задвижкой, входящей в паз подствольного крюка, и такой же блок стволов и ударный механизм с ручным взведением. На щитке колодки из упрочнённого алюминиевого сплава установлена стальная пластина, перекрывающая казённый срез обоих стволов. На этом двойнике верхний дробовой ствол только 20 калибра с патронником длиной 76 мм, а нижний нарезной рассчитан на те же патроны, что и двойник MerkelSLIII.

Оба двойника MerkelSLII и MerkelSLHI отличаются приятной лёгкостью при сборке и разборке, ползуны и кнопки перемещаются без особых усилий. Ручное взведение замков обеспечило им абсолютную безопасность, фирма даже выделила их в специальную группу. Точный бой обоих стволов и сравнительно небольшой вес привлекают к этим двойникам всё большее внимание охотников, популярность их растёт. Сейчас популярны штуцеры с блоком стволов различных калибров, так называемые горные. Такой горный штуцер MerkelB2 фирма выпускает на базе модели Merkel SLII. Он рассчитан на большие нагрузки, и его колодка изготовлена из стали. Верхний ствол предназначен для стрельбы патронами калибра 5,6 мм, нижний ствол - под патроны от 6,5x57Rдо 9,3x74R.

Модели 2005 года

Сейчас фирма быстро развивается. Даже с января 2003 года, когда я посетил её производство в Зуле, произошли большие перемены: сменился основной акционер; восстановлен знаменитый бренд Merkel; часть оборудования, ещё вполне современного, заменена новым, в том числе для обработки ружейных лож; появились новые модели. Уже в этом, 2005 году, фирма предложила охотникам целый ряд новинок: штуцер MerkelB3 с блоком вертикально соединённых стволов; тройник Merkel 96KSс комбинированным блоком стволов - гладким и двумя нарезными различных калибров; карабин MerkelKR1 со стальной крышкой затворной коробки и восьмигранным стволом. Охотники - народ увлекающийся, им мало владеть хорошим ружьём, нужно и постоянное напоминание о нём: брелки, ручки, но обязательно с логотипом любимой марки. Фирма пошла им навстречу и предлагает целый набор принадлежностей и аксессуаров с логотипом Merkel: кейсы, чехлы, ягдташи, сувениры, письменные принадлежности. Модельный ряд фирменных штуцеров продолжает новый штуцер MerkelB3 с блоком вертикально соединённых стволов и запиранием L-образным стальным вкладышем. Дизайн штуцера значительно изменён: прицельная планка отсутствует; прицельные устройства -целик и мушка - установлены на высоких основаниях; на казённой муфте блока стволов выделяются две солидные платформы для опор кронштейна оптического прицела. За счёт этого значительно снижен вес, с блоком длиной 550 мм он весит около 2,9 кг. Штуцер MerkelВЗ практически безопасен в обращении: раздельные для каждого ствола замки взводятся вручную, а при открывании блока стволов они спускаются. На нём смонтирован спусковой механизм с одним спусковым крючком, на колодке установлены декоративные боковые пластины. Он рассчитан на стрельбу патронами только с гильзой с фланцем: .30RBlaser, 8x57JRSили 9,3x74R, распространёнными в Европе и популярными у нас.

Тройник Merkel 96KSпредставляет собой развитие модели Merkel 96KSс отдельными замками для каждого ствола. Колодка с декоративными боковыми пластинами и казённая часть стволов нового тройника отделаны искусной гравировкой. Комбинированный блок состоит из стволов различных калибров: верхний правый - нарезной под патроны .222Remили 5,6x52R, верхний левый - дробовой 20 калибра с патронником длиной 76 мм, нижний - нарезной под патроны средней группы от 7x57Rдо 9,3x74R. На таком оружии не применяют длинные стволы, блок длиной 550 мм позволяет неплохо отбалансировать тройник, который весит всего около 3,6 кг. Это очень удобное оружие для индивидуальной охоты, когда встречается разнообразная по размерам дичь и её можно выцеливать, не волнуясь.

Первый карабин

В сознании охотников и спортсменов фирма «Меркель» отождествляется с двустволками и тройниками, с которыми она добилась мировой известности. Но, наконец, в 2004 году на международной выставке IWA-2004 в Нюрнберге она представила свой первый магазинный карабин MerkelKR1. Компактный и надёжный, как и всё оружие фирмы «Меркель», карабин выглядит очень элегантно, на нём нет неудобных выступающих частей. Его быстро оценили европейские охотники, а французский журнал «Охота» в 2005 году присудил ему звание «Карабин года» и оценил его дизайн как «ультрамодерн».

Карабин создан в соответствии с самыми свежими тенденциями развития охотничьего нарезного оружия: сменный ствол; единая система ствол-затвор; короткий и компактный затвор; затвор только продольно скользящий; сменная боевая личина; шесть боевых упоров личины в два ряда; съёмный магазин. Боевая поворотная личина затвора при повороте запирает патронник непосредственно в стволе и образует единую систему ствол-затвор, независимую от затворной коробки. Запирание очень мощное: шесть боевых упоров личины, расположенные по три в два ряда, входят в зацепление с шестью соответствующими выступами в стволе за патронником. Немногие современные карабины имеют такое солидное и надёжное запирание. Затвор оригинальной конструкции легко и удобно открывается: рукоятку необходимо повернуть вверх на небольшой угол и потянуть её на себя. Корпус простой полуцилиндрической или многогранной формы, его боковины надвигаются на казённую часть ствола и защищают охотника от возможного прорыва пороховых газов. Магазин на 3 патрона надёжно защищен откидной предохранительной скобой спускового крючка, предохранитель установлен на хвостовике затворной коробки.

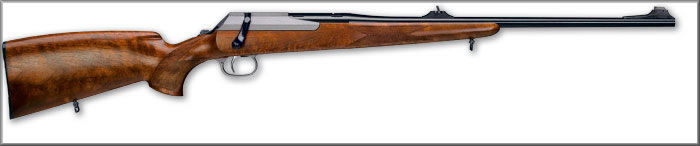

Конструкция карабина MerkelKR1 универсальна для любого калибра: вместе со стволом меняется боевая личина и магазин, всё остальное одинаково. Ствол закреплён на затворной коробке двумя винтами снизу, чтобы его снять, достаточно отвернуть их и вытянуть ствол из коробки. Карабин выпускают в двух основных вариантах: Standardсо стволом длиной 515 или 565 мм под популярные охотничьи патроны от .243 до 9,3x62; Magnumсо стволом длиной 565 или 615 мм под патроны 7mmRemMagи .300WinMag. В этом году диапазон калибров расширен, от .223Remвплоть до патронов «короткий магнум»: .270WSMи .300WSM. Карабин MerkelKR1 Standard выпускают преимущественно с корпусом, изготовленным из облегчённого сплава на основе алюминия, в этом случае он весит около 2,9 кг.

Дробовое, комбинированное и нарезное оружие Merkel

В 2005 году фирма продолжила ряд магазинных моделей. Карабин MerkelKR1 со стальным корпусом и предохранительной скобой оснащают восьмигранным стволом, в исполнении «Веймар» его корпус и скоба отделаны «цветной калкой» и орнаментом, выполненным золотом. Весит такой карабин на 0,38 кг больше базового. На карабине MerkelKR1 Stutzen установлена длинная ложа с цевьём на весь ствол, который может быть длиной только 515 мм. Для точной стрельбы на дальние дистанции предназначен карабин MerkelKR1 Contest с крупным и тяжёлым стволом диаметром 22 мм и длиной 615 мм с продольными пазами под патроны .223Remили .3O8Win. Прицельные устройства отсутствуют, эта модель предназначена для стрельбы только с оптическим прицелом.

Орнамент, арабески, текстура

Ружья фирмы «Меркель» всегда отличались приятным внешним видом за счёт удачного дизайна и пропорциональных линий. Коллекционеры, опытные охотники и даже новички выделяют их фирменный стиль, обусловленный не только дизайном, но и отделкой. На простом ружье не нужна дорогая гравировка, она только увеличит стоимость, и значительно, но на элитном ружье высокого класса, например, Merkel303, искусная гравировка тонкими арабесками и даже со сложным сюжетом подчеркивает его достоинства. Фирма предлагает несколько вариантов отделки, отличающиеся сложностью и площадью гравировки: «Стандарт», «Премиум», «Охота», «Иена», «Веймар», «Эрфурт», «Зуль». Самый простой вариант характеризуется шлифовкой и полировкой металлических частей и матовым или цветным покрытием и декоративной линией по контуру колодки. На колодке в стиле «Премиум» наносят скромную гравировку в виде стилизованного растительного орнамента или арабесок. Другие варианты говорят сами за себя: это сюжетная гравировка с фигурками птиц и животных и сценами охоты. Фирменная гравировка арабесками отличается от традиционной: каждая линия намного длиннее, и расстояние между ними больше. Чем сложнее гравировка, тем короче линии и меньше расстояние между ними.

Хотя на фирме приняты типовые сюжеты, они не ограничивают фантазию и мастерство гравёра, который может развивать их по своему вкусу. На фирме работает группа опытных с большим стажем гравёров, хорошо известных не только в Германии, но и в других странах. Они работают в различной технике, вплоть до элементов «булино». Коллекционеры особенно ценят подписанные образцы: с течением времени их стоимость только возрастает.

Ложа для охотника значит иной раз больше, чем стволы: она должна быть не только прочна и красива, но и прикладиста. Изготовление ложи - одна из самых ответственных и трудоёмких стадий. Всю древесину ореха сушат одним из распространённых способов: под паром или под вакуумом, и затем выдерживают не менее полугода. Для дорогих и заказных моделей орех выдерживают в естественных условиях несколько лет. Заготовки сортируют и отбирают по текстуре, затем их обрабатывают на копировальном станке, окончательно ложу осаживают вручную. Последняя стадия - пропитка - представляет собой длительный процесс, состав или льняное масло наносят многократно до полного впитывания. Привлекательный внешний вид ложе придаёт насечка на шейке и цевье, она подчеркивает текстуру ореха и пропорции ружья. Для всех моделей принят шаг насечки 1,2 мм, сквозь такую насечку отчётливо проявляется текстура древесины. Особенно эффектно на ружьях Merkel303 выглядит насечка с шагом 1,0 мм, её можно выполнить только на твёрдой, хорошо выдержанной древесине.

Пристрелка и контроль

Всё оружие проходит контрольный отстрел в тире, расположенном в подвальном помещении производственного корпуса. Тир хорошо оборудован, в нём два туннеля для пристрелки дробового и нарезного оружия. Управление мишенями автоматизировано, результаты выстрелов выводят на дисплей и сразу определяют параметры боя. Гладкоствольное оружие пристреливают дробью, причём окончательно двумя патронами из каждого ствола. Кроме того, гладкие стволы дробовиков, двойников и тройников обязательно пристреливают пулей Бреннеке на дистанцию 50 м. Нарезное оружие пристреливают на дистанции 50 и 100 м. Для штуцеров интервал между выстрелами не должен превышать 10 секунд, чтобы условия пристрелки были максимально близки к условиям охоты.

Окончательный контроль и осмотр готового и пристрелянного оружия перед отправкой на склад выполняет один из наиболее квалифицированных мастеров. Он несколько раз собирает и разбирает ружьё, открывает и закрывает стволы, проверяет работу спускового механизма и эжекторов, подгонку стволов и цевья к колодке, ложи и цевья к стволам и колодке. Ни один штуцер, дробовик, двойник, тройник или карабин не пройдут мимо участка окончательного контроля и осмотра. Оружие фирмы «Меркель» ждёт своего владельца.

Автор: Евгений Копейко
Источник: Журнал «МАСТЕР РУЖЬЁ» №103
