Пистолет самозарядный, малогабаритный (ПСМ) и его модификации. Травматический пистолет ПСМ-Р

Пистолет самозарядный, малогабаритный (ПСМ) и его модификации.

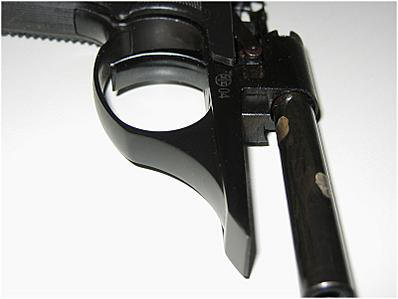

Травматический пистолет ПСМ-Р

Пистолет самозарядный, малогабаритный (ПСМ) и его модификации. Травматический пистолет ПСМ-РТравматический пистолет ПСМ-Р

1. Экспортные огнестрельные модификации пистолета ПСМ
2. Гражданские варианты пистолета ПСМ
3. Части и механизмы пистолета
4. Разборка и сборка пистолета
5. Чистка и смазка ПСМ пистолета
6. Спусковой механизм ПСМ пистолета

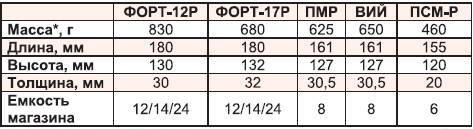

7. Технические характеристики ПСМ-Р травмата

Пистолет ПСМ-Р разработан на базе боевого аналога ПСМ. Идеален для скрытого ношения. По замыслу конструкторов боевой ПСМ предназначался для вооружения высшего командного состава советской армии. Основными требованиями к новому пистолету являлись — плоская конструкция без выступающих на боковых поверхностях частей, толщина со спичечный коробок и масса со снаряженным магазином не более 500 грамм. Травматическая версия ПСМ-Р выполнена из тех же материалов, что и боевой предок. Затвор, рамка и прочие детали выполнены из оружейной стали, накладки на рукоятке и крышка магазины с изменённой формой для лучшего хвата выполнены из пластика.

Травматический пистолет ПСМ-Р (Пистолет Самозарядный Малогабаритный) — самозарядный пистолет калибра 9 мм.

УСМ — курковый, двойного действия. Рычажок предохранителя расположен слева на затворе рядом с курком. При постановке оружия на предохранитель происходит автоматический спуск курка с боевого взвода. Сам предохранитель расположен таким образом, чтобы движением большого пальца при его выключении можно было бы одновременно взвести курок. В конструкции ПСМ-Р имеется затворная задержка, однако рычажка ее выключения нет (это сделано для уменьшения числа выступающих из оружия деталей). Для снятия затвора с затворной задержки нужно извлечь пустой магазин и, слегка оттянув назад открытый затвор, отпустить его. В отличие от Российской модификации, украинский травматик ПСМ-Р не имеет каких либо выступов в канале ствола.

Пистолет самозарядный, малогабаритный (ПСМ) и его модификации. Травматический пистолет ПСМ-Р. Устройство травматического пистолета. История ПСМ-Р

Пистолет самозарядный, малогабаритный (ПСМ) и его модификации

Пистолет самозарядный малогабаритный, сокращенно ПСМ, был разработан в ЦКИБ СОО в Туле коллективом конструкторов в составе Лашнева Т.И., Самарина А.А и Куликова Л.Л. в 1970-1972 годах. Пистолет создавался на основе ТТТ утвержденными ВПК при Совете министров СССР. Основным требованием являлось 'плоский, без выступающих частей на боковых поверхностях; толщиной со спичечный коробок (17мм), легкий, массой со снаряженным магазином не более 0,5 кГс', с габаритными параметрами - длина 155 мм, высота 106 мм, толщина 17 мм.
В 1972 году пистолет, имеющий заводской индекс 6п23 был принят на вооружение служб МВД и КГБ СССР, высшего командного состава Советской армии.
Выпускаться он стал в 1974 году на Ижевском механическом заводе.
Для этого пистолета конструктором А.Д. Денисовой был разработан новый патрон МПЦ (5,45*18), масса которого составила 4,8 г, пуля - 2,5 г, начальная скорость полета пули составила 300-315 м/с.
Надо отметить что за 30 с лишним лет производства пистолет ПСМ не проходил никаких модернизаций и доработок, за исключением, пожалуй, только оболочки рукоятки.
Первые ПСМы имели рукоятку из алюминия, но для улучшения эргономики пистолета, вскоре было принято решение о замене рукоятки на пластмассовую. Пистолет 'потолстел' на 2 мм, теперь его ширина составляла 20 мм, но это являлось пустяковой платой за улучшение его 'ухватистости'. Все модификации ПСМа выпускавшиеся и выпускаемые по настоящее время оснащены пластиковой рукояткой.

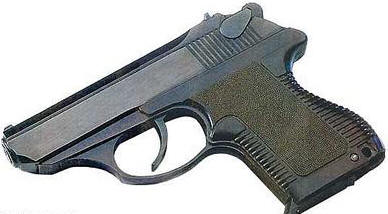

Рис.1-1. Боевой пистолет ПСМ первых выпусков.

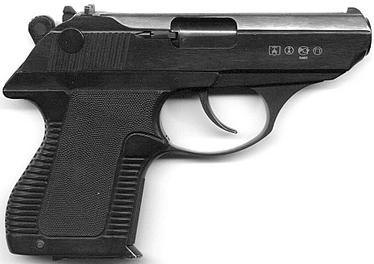

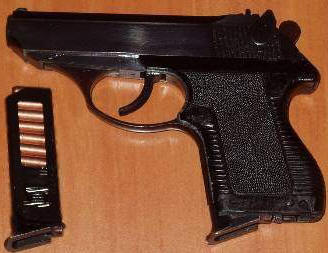

Рис. 1-2. Боевой пистолет ПСМ выпускаемый в настоящее время.

click for enlarge

1. Экспортные огнестрельные модификации пистолета ПСМ

Кроме выпускаемого пистолета ПСМ, Ижевским механическим заводом выпускаются две боевые модификации пистолета: Иж-75 под тот же патрон 5,45*18, который, кроме названия, ничем не отличается от обычного ПСМа.

Рис.1-3. Экспортный пистолет Иж-75.

Другая модификация пистолета - пистолет Байкал-441 или МР-441.
Этот пистолет имеет два отличия:
— он выполнен под калибр 6,35 (.25ACP)
— установлен целик, регулируемый по вертикали и горизонтали.

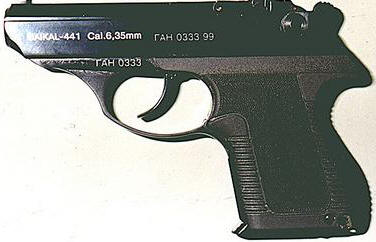

Рис.1-4 Экспортный пистолет Байкал-441 (МР-441)

Все ТТХ пистолетов приведены в конце статьи.

2. Гражданские варианты пистолета ПСМ

2.1. Газовый пистолет 6п37.

В 1993 году с разрешением гражданам России приобретать газовое оружие был налажен выпуск отечественных газовых пистолетов, выгодно отличавшихся от иностранных образцов, тем, что они изготовлены из оружейной стали. Как в случае с ПМ, при разработке газового ПСМа сделали все просто: взяли обычный боевой ПСМ, установили втулку-патронник под специально разработанный газовый патрон 7,62 мм. Ствол на всем протяжении был гладким.
Затвор переделывать не было никакой необходимости, т.к. этот патрон был разработан на основе патрона МПЦ, только вместо бутылочной формы он получил обычную цилиндрическую и дульце его зажималось в виде звездочки. Пистолет получил наименование 6п37.

Рис.2-1. Первый вариант газового 6п37-7,6

Рис.2-2. Вид на ствол первого варианта газового 6п37-7,6. Заметно отсутствие сепаратора и видно отверстие во втулке-патроннике.

Позже стали производить новый вариант газового 6п37, в ствол которого установили витую пластину-сепаратор, которая должна была завихрять газовое облако, но по сути только уменьшало его плотность и скорость вылета из ствола. Сепаратор крепился втулкой с дульной части ствола. Втулка запрессовывалась и кернилась с боковых поверхностей ствола.

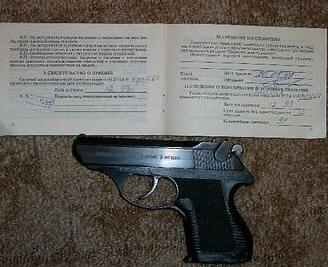

Рис.2-3. Обычный газовый 6п37 залежавшийся в магазине и проданный только в 2002 году.

Чуть позже приступили к выпуску 6п37 под иностранный газовый патрон 8мм. Но выпустить 6п37-8 успели немного.

Рис.2-4. Вход в патронник 6п37 с оставшимися от боевого ПСМ уголками на входе в патронник (показаны стрелкой) их надо сточить для нормального досылания.

Рис.2-5. Пистолет 6п37 в неполной разборке.

В 1996-1997 г.г. завод приступил к выпуску новой модификации газового ПСМ - пистолета Иж-78.

2.2. Газовый пистолет Иж-78.

Производство новой модификации газового ПСМа было обусловлено тем, что 6п37 попадая в криминальные руки очень легко переделывался в боевой пистолет как под патрон 5,45 мм, так и под 6,35 мм. Для этого достаточно было удалить сепаратор, дульную втулку и рассверлить ствол под эти патроны. Поэтому Иж-78 отличался более тонким стволиком из худшей стали. Из-за особенности конструкции ПСМа более никак ослабить пистолет было нельзя.

Рис.2-6 Газовый Иж-78-8

Теперь было все наоборот, газовый Иж-78-8 выпускался массово, а Иж-78-7,6 отдельными партиями. Надо отметить, что по надежности 8-мм модификация Иж-78 гораздо надежнее чем аналогичный 8мм вариант Иж-79 за счет более подходящей длины и ширины магазина для 8мм газового патрона.

Но постоянные криминальные переделки газового иж-78 в боевой, как наиболее подходящего для этой цели из всей гаммы выпускаемых пистолетов, привели к тому, что Иж-78 в начале 2000 годов резко пропал из ассортимента оружейных магазинов.

Также в начале 2000 года некоторые изменения претерпел магазин пистолета: его крышку стали делать из пластмассы, и она получила немного другую форму, более удобную для мизинца стреляющей руки.

Рис.2-7. Пистолет 6п37-7,6 имеющий магазин с измененной крышкой.

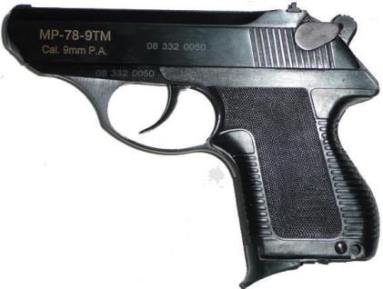

2.3. Газовый пистолет с возможностью стрельбы резиновой пулей Иж-78-9Т 'Кольчуга'.

Осенью 2004 года в оружейном магазине 'Кольчуга' появилась новая модификация пистолета ПСМ, точнее газового Иж-78 - Иж-78-9Т под патрон калибра 9мм-РА с резиновой пулей. Этот пистолет получил собственное наименование 'Кольчуга', по названию одноименного магазина, протолкнувшего пистолет на гражданский рынок.

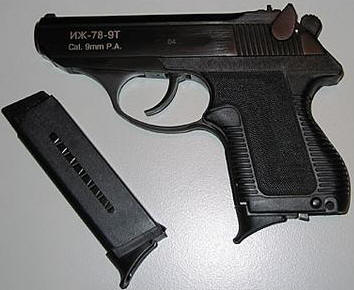

Рис.2-8 Газовый пистолет с возможностью стрельбы резиновой пулей Иж-78-9Т "Кольчуга"

В отличие от обычного газового Иж-78-7,62/8 данный пистолет получил калибр 9-РА. В связи с этим был изменен корпус магазина (толщина стенок стала меньше, изменился вырез в боковых стенках), чуть толще стал подаватель, получив другую форму. Из-за применения 9мм патрона емкость магазина стала всего 6 патронов, хотя при самостоятельном изготовлении подавателя емкость можно увеличить до 7 патронов (странно, что так не сделали на заводе). Также, из-за применения 9мм патрона, толщина стенок стойки ствола существенно уменьшилась, но имеет достаточную прочность для стрельбы патроном с резиновой пулей.

Кстати, хочется отметить - что пистолет Иж-78-9Т больше чем какой-либо другой газовый, или газовый с возможностью, пистолет похож на боевой. Отличить внешне его можно только по заводским клеймам. Канал ствол пистолета имеет, ставшие уже стандартными два выступа, чтобы не дать возможность произвести выстрел чем либо более твердым чем резиновый шарик, а также удержать дульную энергию выстрела заводским патроном в пределах 40 Дж.

Рис.2-9. Места вварки выступов в канале ствола Иж-78-9Т.

2.9. Травматический пистолет ПСМ-Р

Специально для Украины производится другая модификация пистолета того же калибра 9-РА, под патрон с резиновой пулей. Отличие его от Российской модификации - отсутствие выступов в канале ствола.
Причем по имеющимся сведениям, пистолет поступает на Украину с неустановленным стволом, который там просто устанавливают и отправляют в продажу. Пистолет получил название ПСМ-Р

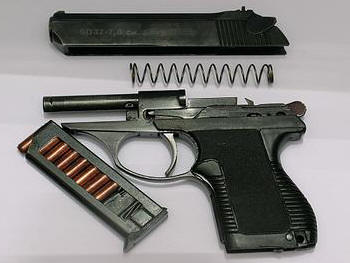

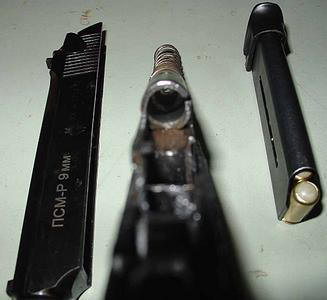

Рис.2-10. Травматический пистолет ПСМ-Р со снятым затвором.

3. Конструкция пистолета. Работа частей и механизмов пистолета.

Пистолет представляет собой самозарядное оружие, в котором все функции по перезаряжанию пистолета и взведению курка при выстреле выполняются автоматически.
Действие автоматики основано на принципе отдачи свободного затвора.
Ударно-спусковой механизм двойного действия, куркового типа, обеспечивает ведение одиночного огня как после предварительного взведения, так и без предварительного взведения. Для повторного выстрела необходимо отпустить спусковой крючок, затем снова нажать на него и так до полного израсходования комплекта патронов в магазине.
Курок свободно расположен на оси в задней части рамки. Под ним размещаются боевая пружина, шептало и тяга курка.
Ствол неподвижно крепится на выступе в средней части рамки, запирание канала ствола осуществляется силой инерции тяжёлого затвора и силой возвратной пружины.
Внизу рамки спереди крепится подпружиненная спусковая скоба, служащая для предохранения спускового крючка от случайного нажатия. Одновременно она выполняет ряд функций для удержания подвижных частей пистолета.
На передней верхней плоскости скобы имеется выступ, служащий для ограничения хода затвора при движении назад, внизу - специальное плечо для фиксирования спусковой скобы при вставленном магазине. Безопасность обращения с пистолетом обеспечивается предохранителем, блокирующим курок и запирающим затвор и спусковой крючок в переднем положении. При выключенном предохранителе предусматривается дополнительная мера безопасности - постановка курка на предохранительный взвод.
Пистолет состоит из следующих основных частей и механизмов:
Ствол - служит для направления полёта пули и придания ей с помощью винтовых нарезов вращательного движения. Задняя часть ствола является патронником, в нём со стороны магазина имеется скос для приёма патронов. На ствол надевается возвратная пружина.
Ударно-спусковой механизм - служит для удержания курка на боевом взводе, управления огнём и осуществления стрельбы самовзводом. Состоит из курка, тяги курка, спускового крючка в сборе и шептала с пружиной.
Затвор - является подвижной частью пистолета, осуществляет запирание канала ствола и под воздействием силы отдачи приводит в действие его автоматику. На затворе размещаются: прицельные устройства, предохранитель, ударник, выбрасыватель, выемки и выступы для останова затвора в заднем крайнем положении, взведения курка, досылания патрона в патронник.
Возвратная пружина - служит для возвращения затвора в переднее крайнее положение после выстрела и создания дополнительного усилия для запирания канала ствола. На одном конце пружины имеется виток меньшего диаметра для её удержания на стволе и на другом конце - виток большего диаметра для создания упора в поперечную кольцевую стенку затвора.
Останов - предназначен для удержания затвора в заднем положении после израсходования в магазине всего комплекта боеприпасов. Приводится в действие подавателем после израсходования всех патронов. Рукоятка - прикрывает боковые окна и заднюю стенку рамки, служит для удержания пистолета при ведении стрельбы.
Стопор - служит для крепления рукоятки к рамке и ограничения поворота защёлки магазина.
Магазин в сборе - предназначен для размещения и подачи патронов при ведении полуавтоматической стрельбы. Состоит из корпуса магазина, подавателя, пружины и крышки.

3.1. Части и механизмы пистолета.

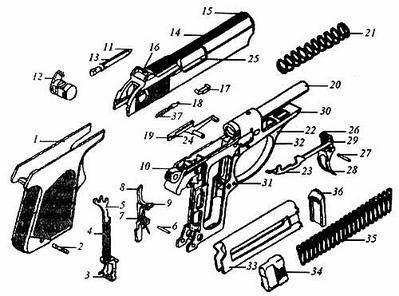

Рис.3-1. Части и механизмы пистолета.

1 - рукоятка; 2 - стопор; 3 - защелка магазина; 4 - боевая пружина; 5 - тяга курка; 6, 27, 31 - оси; 7 - пружина шептала, 8 - шептало; 9 - предохранительный зуб; 10 - курок; 11 - боек; 12 - предохранитель, 13 - ударник; 14 - затвор; 15 - мушка; 16 - целик; 17 - выбрасыватель; 18 - упор выбрасывателя; 19 - останов; 20 - ствол; 21 - возвратная пружина; 22 - спусковая скоба; 23 - спусковая тяга; 24 - отражающий выступ; 25 - окно; 26 - пружина спуска; 28 - спусковой крючок; 29 - спусковая тяга; 30 - рамка; 32 - выступ скобы; 33 - корпус магазина; 34 - подаватель; 35 - пружина подавателя; 36 - крышка магазина; 37 - пружина выбрасывателя.

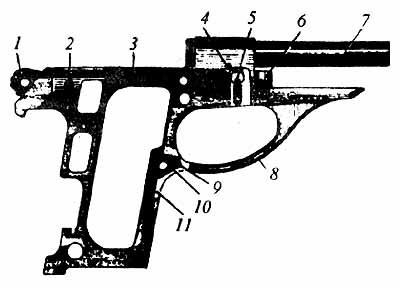

Рис.3-2. Рамка со стволом.

1 - курок; 2 - ось курка; 3 - рамка; 4, 9 - оси; 5 - фиксатор; 6 - выступ скобы; 7-ствол; 8 - спусковая скоба; 10 - пружина скобы; 11 - специальное плечо.

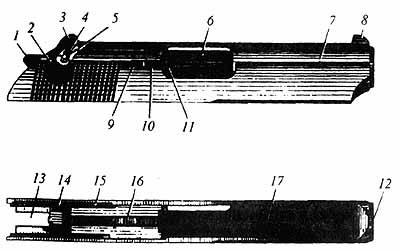

Рис.3-3. Затвор пистолета.

1 - флажок предохранителя; 2 - предохранитель; 3 - целик; 4 - пружина шарика; 5 - шарик; 6 - окно; 7 - затвор; 8 - мушка: 9 - упор выбрасывателя; 10, 13 - пазы; 11 -выбрасыватель; 12 -окно для ствола; 14, 16 - продольные выступы; 15 - выем; 17- канал.

Рис.3-4 Ударно-спусковой механизм

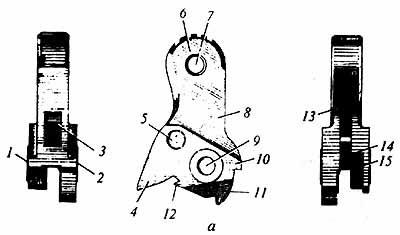

А) Курок

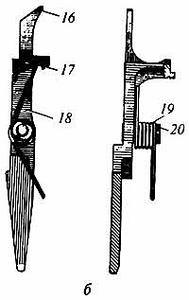

Б) Шептало с пружиной

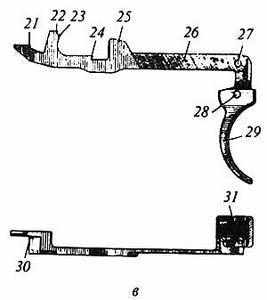

В) Спусковой крючок с тягой.

Г) Боевая пружина с тягой курка.

а - курок; б - шептало с пружиной; в - спусковой крючок с тягой; г - боевая пружина с тягой курка; 1, 2, 20 - цапфы; 3 - выем; 4 -клиновидный выступ; 5 - штифт; 6 - головка; 7, 9, 28 - отверстия; 8 - курок; 10, 17, 24 - предохранительные зубья; 11 - боевой зуб; 12, 21 - зубья самовзвода; 13 - паз; 14 - ребро; 15 - внутренний выем; 16 - носик: 18 - шептало; 19 - пружина шептала; 22, 23 - зубья; 25 - разобщающий выступ; 26 - спусковая тяга; 27 - ось тяги; 29 - спусковой крючок; 30, 34, 37, 39 - выступы; 31 - пружина спуска; 32 - выступ отбоя; 33 - выемка; 34 - тяга курка; 35 - боевая пружина; 36 - защелка магазина; 38 - насечка Рис.3-5 Ударник

1 - боек; 2 - ударник; 3 - уступ

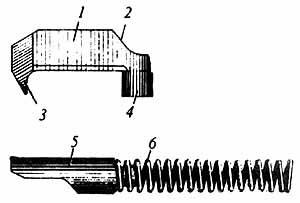

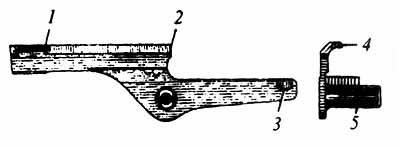

Рис. 3-6 Выбрасыватель и упор выбрасывателя с пружиной.

1 - выбрасыватель; 2 - уступ; 3 - зацеп; 4 - цапфа; 5 - упор выбрасывателя; 6 - пружина выбрасывателя
Рис.3-7. Предохранитель.

1 - флажок; 2, 3, 6, 7 - пазы; 4 - ребро; 5 - площадка; 8 - выступ
Рис.3-8. Останов затвора.

1 - отражающий выступ; 2, 3, 4- выступы; 5 - цапфа 3.2. Работа частей и механизмов пистолета.

3.2.1. До заряжания.

Затвор в крайнем переднем положении прижат возвратной пружиной к казенному срезу ствола; предохранитель включен (флажок повернут вперед); курок под действием боевой пружины через тягу курка повернут в переднее положение, выступ предохранителя блокирует его дальнейший поворот вперед; затвор заперт предохранителем - цилиндрическая часть предохранителя вошла в выемку рамки; шептало повернуто предохранителем вперед, и его предохранительный зуб находится впереди зуба спусковой тяги;
спусковой крючок повернут пружиной спуска и верхней частью упирается в заднюю стенку окна рамки; спусковая тяга - в крайнем заднем положении, ее зуб самовзвода располагается позади зуба самовзвода курка; при нажатии на спусковой крючок спусковая тяга несколько перемещается вперед и предохранительным зубом сцепляется с предохранительным зубом шептала, при этом курок несколько поворачивается назад, но не взводится;
магазин находится в окне рамки и зафиксирован защелкой, его подаватель - в верхнем положении и своей пружиной прижимается к продольному выступу затвора.

3.2.2. При заряжании

при снаряжении магазина патроны ложатся на подавателе в один ряд, сжимая его пружину; верхний патрон прижимается и удерживается загибами боковых стенок корпуса магазина;
при вставлении снаряженного магазина в окно рамки защелка магазина заскакивает за выступ на его стенке и удерживает магазин в рамке; верхний патрон упирается в нижнюю плоскость продольного выступа затвора;
при выключении предохранителя (повороте его флажка назад) выступ предохранителя поворачивается вниз, прекращая блокирование курка; ребро левого паза предохранителя освобождает шептало, которое под действием своей пружины поворачивается назад, а его выступ становится под предохранительный зуб курка; предохранительный зуб шептала перестает блокировать зуб спусковой тяги и позволяет спусковому крючку поворачиваться; цилиндрическая часть предохранителя выходит из углубления левой стенки рамки и разъединяет затвор и рамку;
при отведении затвора назад возвратная пружина сжимается; спусковая тяга под действием затвора на ее выступ опускается и разобщается с зубом шептала и зубом самовзвода курка; курок поворачивается и перемещает вниз тягу курка, сжимая боевую пружину; правый клиновидный выступ курка, дополнительно перемещая спусковую тягу вперед, ставит ее и спусковой крючок в положение для производства выстрела; шептало под действием своей пружины выступом западает под боевой зуб курка; подаватель под действием своей пружины поднимает патроны, верхний из которых становится впереди досылающей части продольного выступа затвора; перемещение затвора назад ограничивается выступом спусковой скобы;
при отпускании затвора возвратная пружина посылает его вперед; досылающей частью затвора верхний патрон продвигается из магазина в патронник; патрон, скользя по загибам боковых стенок магазина и по скосу задней части ствола, входит в патронник и упирается скатом гильзы в конус патронника; канал ствола запирается затвором; зацеп выбрасывателя заскакивает в проточку гильзы; очередной патрон поднимается подавателем магазина до упора в нижнюю плоскость продольного выступа затвора; курок, освобожденный от действия затвора, несколько поворачивается вперед и своим боевым зубом сцепляется с выступом шептала; перемещение затвора вперед ограничивается задним торцом ствола.

3.2.3. При включении предохранителя

При включении предохранителя у заряженного пистолета (поворотом флажка предохранителя вперед) выступ предохранителя. повернувшись вверх, устанавливается на пути движения курка; цилиндрическая часть предохранителя входит в углубление левой стенки рамки и запирает затвор с рамкой; ребро левого паза предохранителя поворачивает шептало вперед, прекращая его сцепление с курком; предохранительный зуб шептала становится перед зубом спусковой тяги; курок под действием боевой пружины через тягу курка поворачивается до ограничения выступом предохранителя; спусковая тяга поворачивается вверх, и ее зуб самовзвода становится позади зуба самовзвода курка;
при выключении предохранителя (поворотом его флажка назад) пистолет готов к стрельбе самовзводом.

3.2.4. При стрельбе

При выключении предохранителя и взведении курка работа частей происходит, как указано в п.2;
при нажатии на спусковой крючок спусковая тяга перемещается вперед, поднимается, поворачивая своим зубом шептало, и выводит его из зацепления с боевым зубом курка; освобожденный от шептала курок под действием боевой пружины через тягу курка резко поворачивается вперед и наносит удар по ударнику, который бойком ударяет по капсюлю патрона;
давлением пороховых газов пуля выбрасывается из канала ствола, гильза с затвором перемещается назад; возвратная пружина сжимается, спусковая тяга опускается и разобщается со спусковым зубом шептала, курок поворачивается и перемещает вниз тягу курка, сжимая боевую пружину; освобожденное шептало под действием своей пружины прижимается к курку и при дальнейшем его повороте западает выступом под боевой зуб курка;
гильза, натыкаясь краем фланца на отражающий выступ на останове (отражателе), выбрасывается через окно затвора; подаватель ставит очередной патрон перед досылающей частью продольного выступа затвора;
отойдя в крайнее заднее положение, затвор ударяется о выступ спусковой скобы, возвратная пружина разжимается и посылает затвор вперед; цикл работы деталей повторяется, как описано в п.2;
при отпускании спускового крючка он под действием пружины спуска поворачивается вперед, а спусковая тяга, перемещаясь назад, выходит из-под шептала, поднимается, и ее зуб становится позади зуба шептала.

3.2.5. При стрельбе самовзводом.

При стрельбе самовзводом курок взводится и спускается нажатием на спусковой крючок; спусковая тяга перемещается вперед, входит своим зубом в зацепление с зубом самовзвода курка; курок поворачивается и, взводясь, разобщающим ребром клиновидного выступа выдавливает спусковую тягу из зацепления с ним; спусковая тяга выводит шептало из зоны прохождения предохранительного и боевого зубьев курка; в момент полного расцепления с тягой курок под действием боевой пружины поворачивается вперед, нанося удар по ударнику.

3.2.6. При израсходовании патронов в магазине.

После выстрела последним патроном затвор отходит в крайнее заднее положение, подаватель магазина поднимается, и его выступ, упираясь в нижнюю площадку отражающего выступа останова, поворачивает останов до упора выступом в пенек ствола; затвор, возвращаясь в переднее положение, останавливается и удерживается; спусковая тяга опущена и разобщена со спусковым зубом шептала; курок под действием боевой пружины прижат к нижней плоскости продольного выступа затвора; между боевым зубом курка и выступом шептала, прижатого к курку пружиной, имеется зазор;
После извлечения порожнего магазина затвор под действием возвратной пружины продолжает своим уступом удерживать останов в верхнем положении; при отведении затвора в крайнее заднее положение останов освобождается и поворачивается вниз подпружиненным фиксатором, а его задний конец выходит из зоны перемещения уступа затвора; после отпускания затвора он посылается вперед возвратной пружиной, курок становится на боевой взвод, спусковая тяга поднимается, и ее зуб устанавливается позади зуба шептала.

4. Разборка и сборка пистолета.

4.1. Неполная разборка пистолета.
Удостовериться, что пистолет разряжен. Для этого вынуть магазин, оттянуть и отпустить затвор.

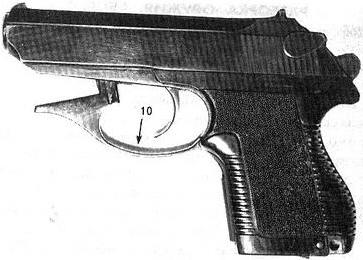

Рис. 4-1. Оттягивание спусковой скобы

Оттянуть спусковую скобу (10) и опустить ее вниз.

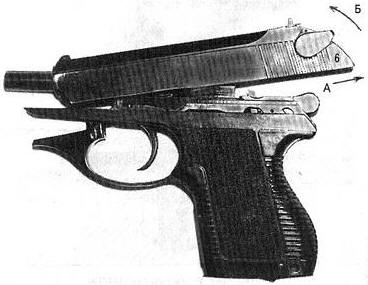

Рис.4-2 Снятие затвора.

Отвести затвор назад (по направлению А) приподнять и снять движением вперед (по направлению Б)

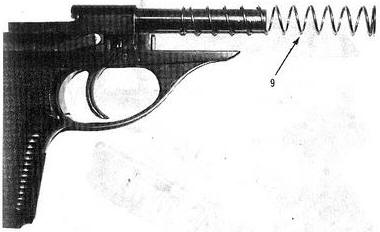

Рис.4-3. Снятие возвратной пружины.

Подкручивающим движением снять возвратную пружину со ствола.
На этом неполная разборка закончена.

4.2. Полная разборка пистолета.

Произвести неполную разборку, как указано в пункте 4.1.

Рис.4-4. Снятие рукоятки.

Утопить защелку магазина вертикально в глубь рукоятки и концом протирки выдавить стопор рукоятки (21), после чего снять рукоятку движением вниз.

Рис.4-5. Снятие боевой пружины с тягой курка.


Нажать на спусковой крючок и спустить курок, осторожно придерживая его (1, движение А). Нажать на защелку магазина (20) вертикально вверх (движение Б). Отвести назад тягу курка с боевой пружиной в сборе (23, движение В). Снять ее вниз.

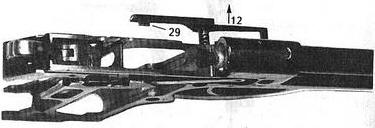

Рис.4-6. Извлечение останова затвора.

Останов затвора (12), извлечь влево. Для дальнейшей разборки пистолета необходимо отделить спусковой крючок в сборе со спусковой тягой (согласно наставления по пистолету ПСМ данную процедуру можно производить только если пистолет настолько загрязнен, что детали ходят с трудом)
Итак, для дальнейшей разборки:
Вытолкнуть ось-шпильку спускового крючка (на рис.4-4 белая стрелка). Вывести заднюю часть спусковой тяги из-под курка. После этого придерживая и постепенно отпуская заднюю часть спусковой тяги вверх, отжимая спусковую скобу вниз, сдвинуть вперед спусковой крючок, и поворачивая его влево в гнезде рамки вывести вниз и отделить спусковой крючок со спусковой тягой.
После этого вытолкнуть ось шептала и отделить шептало от рамки вниз.

Рис.4-7. Разборка магазина.

Пружину подавателя (18) отжать к подавателю (14), при этом ее загиб выйдет из прорези крышки магазина (19). Сдвинуть крышку магазина вперед и отделить от корпуса магазина (17). Извлечь из корпуса магазина подаватель и пружину подавателя.

На этом полная разборка закончена.

Сборку пистолета произвести в обратной последовательности.
5. Чистка и смазка пистолета.

Чистка и смазка пистолета производится аналогично пистолету ПМ. Тем не менее приведем ее и здесь. Пистолет всегда должен содержаться в чистоте и исправности. Это достигается своевременной и правильной чисткой и смазкой, бережным обращением с пистолетом и правильным хранением его.

5.1. Чистка пистолета.

Чистка пистолетов производится:
— после стрельбы. Немедленно по окончании стрельбы необходимо очистить и смазать канал ствола и патронник. Окончательную чистку пистолета произвести по возвращении со стрельбы; в последующие 3-4 дня чистку пистолета производить ежедневно;
— если пистолет находится без употребления,- не реже одного раза в 7 дней.
Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допустить воздействия влаги на металл.
Для чистки и смазки пистолета применяется:
— жидкая ружейная смазка - для чистки пистолета и смазывания его частей и механизмов при температуре воздуха от +5 до -50 С;
— ружейная смазка - для смазывания канала ствола, частей и механизмов пистолета после их чистки; эта смазка применяется при температуре воздуха от +5њ С и выше;
— раствор РЧС (раствор чистки стволов)- для чистки каналов стволов и других частей пистолета, подвергшихся воздействию пороховых газов;
— ветошь или бумага КВ-22-для обтирки, чистки и смазки пистолета;
Также очень рекомендуется после стрельбы чистить оружие водным раствором мыла, водным раствором золы от костра, а в особых случаях, при заржавленности оружия и керосином.
Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки, палочки с ватой.
Чистка пистолета раствором РЧС производится только после стрельбы.
Если вы вели стрельбу газовыми патронами, то вначале, перед чисткой надо провести дегазацию пистолета.
Дегазация пистолета проводится любой спиртосодержащей жидкостью (спиртом, одеколоном, водкой . Чистая ветошь смачивается в спирте, и ею протираются все части пистолета. В Иж-78-7,62/8 (6п37-7,62), спирт прогоняется через канал ствола пистолета с помощью медицинской груши. В 6п37 ранних серий сепаратор в стволе отсутствует, поэтому там внутренняя поверхность ствола также протирается проспиртованной ветошью. После этого можно приступать непосредственно к чистке пистолета.
1) Подготовить протирочные и смазочные материалы.
2) Разобрать пистолет.
3) Прочистить канал ствола (для пистолетов ПСМ, Иж-75, МР-441 и ранних 6п37).

Продеть через прорезь протирки паклю или ветошь; толщина слоя пакли должна быть такой, чтобы протирка с паклей вводилась в канал ствола небольшим усилием руки. Пропитать паклю жидкой ружейной смазкой. Ввести протирку в канал ствола с дульной части. Положить рамку пистолета на стол и, удерживая ее левой рукой, правой рукой плавно продвинуть протирку по всей длине канала ствола несколько раз. Сменить паклю и повторить чистку еще раз. Тщательно обтереть протирку. Насухо протереть канал ствола сначала паклей, а затем чистой и сухой ветошью белого цвета. Осмотреть ветошь; если на ветоши будут заметны следы нагара или ржавчины, снова протереть канал ствола паклей, пропитанной жидкой ружейной смазкой, а затем сухой паклей или ветошью. Чистку канала ствола повторять до тех пор, пока ветошь, извлеченная из канала ствола, не будет чистой.
Таким же способом прочистить патронник. Патронник необходимо чистить путем вращения протирки с паклей (ветошью).
В пистолете Иж-78-9Т канал ствола чистить с помощью или палочек с ватой, или пропустив через ствол полоску ткани вымоченную в жидкой ружейной смазке или РЧС.
Чистку раствором РЧС производить в таком же порядке, как и жидкой ружейной смазкой, и продолжать до полного удаления нагара и томпакизации, т.е. до тех пор, пока смоченный раствором ершик, палочка с ватой или пакля не будет выходить из канала ствола без признаков нагара или зелени. После этого протереть канал ствола сухой палочкой с ватой, паклей или ветошью. На следующий день проверить качество произведенной чистки и, если при протирании канала ствола чистой ветошью на ней будет обнаружен нагар, произвести повторную чистку в том же порядке. По окончании чистки канала ствола вычистить патронник с помощью протирки таким же образом.
4) Тщательно осмотреть канал ствола и патронник на свет. Особое внимание при осмотре обращать на патронник в котором не должно оставаться грязи и нагара.
5) Вычистить рамку пистолета со стволом и спусковой скобой. Насухо протереть части ветошью до полного удаления грязи и влаги. Ржавчину удалять паклей или ветошью, пропитанной жидкой ружейной смазкой.
6) Вычистить затвор, возвратную пружину, затворную задержку и части ударно-спускового механизма. Если чистка пистолета производится после стрельбы, то чашечку затвора чистить паклей или ветошью, пропитанной жидкой ружейной смазкой или раствором РЧС, до полного удаления нагара. После чистки протереть ее насухо. Если стрельба из пистолета не производилась и на чашечке затвора нет нагара и ржавчины, то протереть ее сухой ветошью.
Остальные металлические части и механизмы насухо протереть ветошью до полного удаления грязи и влаги, применяя для этого деревянные палочки.
Затвор, затворную задержку и части ударно-спускового механизма во время дежурного ношения без стрельбы чистить в собранном виде, после стрельбы, нахождения пистолета под дождем и сильного загрязнения - в разобранном виде.
7) Обтереть рукоятку сухой ветошью или паклей.
8) Вычистить магазин. Чистка магазина при дежурном ношении производится в собранном виде, а после стрельбы, нахождения пистолета под дождем и сильного загрязнения - в разобранном виде. После нарядов и занятий протереть магазин насухо ветошью до полного удаления грязи и влаги. После стрельбы нагар с подавателя удалить паклей или ветошью, пропитанной жидкой ружейной смазкой или раствором РЧС. После чистки протереть подаватель насухо.
9) Обтереть кобуру сухой ветошью как с внутренней, так и с внешней стороны до полного удаления грязи и влаги.
10) Обтереть насухо протирку.

5.2. Дополнительные средства чистки пистолета.

В спецподразделениях армии и милиции к оружию относятся с еще большим вниманием, т.к. применять его им приходится гораздо чаще и от них в большей степени зависит жизнь людей. Поэтому многие спецслужбисты, особенно старой закалки, в подготовке которых участвовали лучшие специалисты и старой царской армии и советских спецслужб типа СМЕРШа и НКВД применяют для чистки оружия другие материалы. Конечно, инструмент используется прежний но растворы - другие, к сожалению многими забытые.
Так для чистки оружия после стрельбы используются, как было указано водные растворы мыла, золы от костра. Также как и смазкой (РЧС), этими растворами чистится оружие. Но после чистки обязательно оружию дают просохнуть 15-20 минут и только потом протирают детали насухо.
Если в оружии заметны пятна ржавчины, также из-за микротрещин и раковин на поверхности металла детали пистолета после чистки опускаются и минут 10 вымачиваются в керосине. После этого дают оружию полностью высохнуть и протирают пистолет насухо. Керосин проникает во все микротрещины и удаляет оттуда следы нагара и ржавчины. После этого оружие еще раз чистится оружейным маслом и протирается насухо.

5.3. Смазка пистолета.

Для смазки пистолета используется оружейное масло. Для низких температур (от -5)- жидкое. Лучший вариант - использовать нейтральное оружейное масло, которое подходит и для низких, и для высоких температур. Смазку пистолета производить в следующем порядке.
1) Смазать канал ствола. Продеть через прорезь протирки ветошь. Пропитать ветошь смазкой. В Иж-78-9Т пропитать смазкой палочку с ватой. Ввести протирку или палочку в канал ствола и плавно продвинуть ее два- три раза по всей длине канала ствола, чтобы равномерно покрыть тонким слоем канал ствола.
2) Смазать патронник. Патронник смазывать с казенной части, вращая протирку с ветошью.
Если вы носите оружие с патроном, досланным в патронник, то после смазки патронника обязательно протрите его и ствол насухо ветошью, т.к. масло из-за повышенного поверхностного натяжения обязательно проникнет внутрь патрона и приведет его в негодность - отсыреет и окислится порох.
3) Смазать остальные металлические части и механизмы пистолета. Наружные поверхности смазывать при помощи промасленной ветоши. Для смазывания каналов, гнезд и отверстий применять промасленную ветошь, намотанную на деревянную палочку. Смазку наносить тонким ровным слоем. Излишняя смазка на частях пистолета способствует загрязнению и может вызвать отказ в работе пистолета.
4) Смазка магазина.
Все детали магазина после смазки протирается насухо. Смазанной можно оставить только пружину. Это также делается для того, чтобы масло не попало в патроны. Естественно, ни в коем случае патроны не смазывать! Патроны достаточно просто протереть смухой ветошью, для снятия следов нагара, если таковые имеются.
Кобуру смазывать не обязательно, можно лишь протереть ветошью и просушить.
5) Смазать протирку.
6) По окончании смазки собрать пистолет, осмотреть его, проверить правильность сборки и работу частей и механизмов пистолета.
Пистолет, внесенный с мороза в теплое помещение, нельзя смазывать, пока он не 'отпотеет'; когда появятся капли воды, нужно, не дожидаясь высыхания влаги, насухо протереть части и механизмы пистолета и смазать их.

ПСМ

Выпускается на предприятии в течение 25 лет. По замыслу конструкторов предназначался для вооружения высшего командного состава армии, но высокая эффективность при небольших габаритах и весе сделали его популярным среди работников сил безопасности и охраны правопорядка. Сочетание этих качеств также делает его идеальным оружием для самообороны.

Принцип работы автоматики - использование энергии отдачи затвора. Запирание осуществляется инерционным затвором. Ударно-спусковой механизм - куркового типа с самовзводом. Предохранитель - неавтоматический, при включении снимает курок с боевого взвода, блокирует ударник и затвор.

Пистолет обеспечивает высокую кучность стрельбы: лучший поперечник рассеивания при стрельбе на дистанцию 7 м - менее 25 мм, на дистанцию 10 м из положения сидя с упором локтей - менее 20 мм.

Уникальный 5,45 мм патрон МПЦ превосходит наиболее распространенные среди пистолетов самообороны 6,35-мм и 7,65-мм патроны Браунинга (.25 АСР и .32 АСР) по пробивному действию. При дальности стрельбы 3 м пуля патрона МПЦ полностью пробивает 45 слоев кевлара и на 10-15 мм углубляется в опору, не отклонившись от траектории.

Усилие спуска при стрельбе без самовзвода составляет не более 2,7 кг, при стрельбе самовзводом - 5,7 кг.

Небольшая энергия отдачи - менее 1 Дж - уменьшает подбрасывание пистолета при стрельбе.

Динамика при выстреле и уровень шума сравнимы с характеристиками пистолетов под патрон кольцевого воспламенения.

Несмотря на малую толщину (21 мм по предохранителю), очень удобно ложится в руку.

Технические характеристики
Калибр, мм 5,45х18
Длина ствола, мм 85
Габаритные размеры, мм 155х109х21
Вместимость магазина, патронов 8
Вес со снаряженным магазином, кг 0,5

Источник: ru.wikipedia.org и talks.guns.ru

Похожие темы:
Реалии безопасности - "Травматика на практике"
Испытания травматического оружия
Оружие самообороны: спасательный круг для утопающих
Описание пистолетов "Форт-17" и "Форт-12"
Общие сведения о практической стрельбе. Практический ФОРТ
Вооружен и очень безопасен. Травматическое оружием
Дмитрий Кочетков - "Рынок травматического оружия: обзор моделей"
Реалии безопасности - "Травматика на практике"
Личное "вооружение": что можно, чего нельзя и сколько это стоит
Практический ФОРТ. Применение пистолета в практической стрельбе. Пистолет "Форт-14"
Основы техники и тактики применения изготовок, хватов и упоров при стрельбе из пистолета
Травматическое и газовое оружие, применяемое для самообороны
Пулевая стрельба, Федерация стрельбы Украины, Ukrainian Shooting Federation, соревнования по пулевой стрельбе, каталог оружия украины, shooting пулевой стрельбы, правила стрельбы Украины, shooting украины, федерация спортивной стрельбы, федерация спортивной стрельбы украины, спортивная стрельба, международная федерация пулевой стрельбы, международная федерация стрелкового спорта, федерація стрільби україни, shooting-uakraina, чемпионаты мира по стрельбе, украинский стрелковый сайт, Ukrainian-Shooting
К литературе ФорумНа Главную
