Подавляющее большинство современных двуствольных дробовых ружей с "качающимися стволами", для заряжания которых необходимо "переламывание", имеет пружинный затвор, управляемый верхним ключом. Эта система так называемых автоматических затворов производит запирание при закрывании ружья под действием пружины. Основными деталями таких затворов являются ключ или рычаг, ось затвора (мотыль), пружина затвора и рамка (рис. 24).

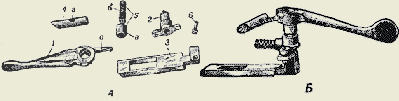

Затвор двуствольных дробовых ружейРис. 24. Типичная и наиболее распространенная конструкция затвора современного дробового ружья: А - детали затвора: 1 - верхний ключ (а - поводок поперечного болта); 2 - ось затвора (мотыль); 3 - рамка (засов); 4 - поперечный болт; 5 - пружина затвора (б - пружина, в - колпачок); Б - взаимное расположение деталей затвора.

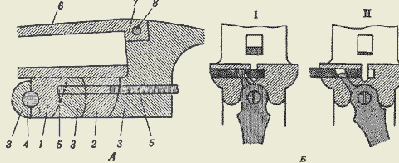

Затвор двуствольных дробовых ружейРис. 25. Тройной затвор (схема):А - схема точек крепления тройного затвора: 1, 2 - подствольные крюки; 3 - корпус колодки; 4 - осевой болт; 5 - рамка (засов); 6 - ствол; 7 - продолжение прицельной планки; 8 - поперечный болт; Б - схема работы поперечного болта: I - стволы заперты, II - стволы освобождены.

Почти все эти затворы делаются с двумя подствольными крючками. Рамка, работающая по принципу засова, ходит в пазах подушек колодки и производит запирание в вырезы, или гнезда, подствольных крючков. В зависимости от числа точек крепления различают двойной, тройной и четвертной затворы.

Двойной затвор дробового ружья имеет следующие точки крепления:
1) передний подствольный крюк упирается в осевой болт колодки;
2) рамка затвора заходит в гнезда (пазы) подствольных крюков.

Рис. 26. Четвертные затворы:

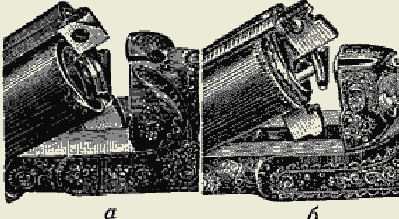

Затвор двуствольных дробовых ружейа - дополнительное крепление "кукольной" головкой на продолжении прицельной планки в соответствующее гнездо в колодке ружья; б - дополнительное крепление в торце продолжения прицельной планки, в которую входит второй поводок рычага затвора.


У тройного затвора, кроме двух первых точек крепления, имеется поперечный болт, который входит в отверстие, сделанное в продолжении прицельной планки. Четвертной затвор имеет добавочное крепление в колодке (гнездо) и дополнительный прилив (грушу) на продолжении прицельной планки.

Рис. 27. Затвор дробового двуствольного ружья с вертикально спаренными стволами, модель МЦ-6:
Затвор двуствольных дробовых ружей1 - верхний ключ; 2 - эксцентрик (мотыль); 3 - рамка (засов); 4 - пружина затвора; 5 - муфта пружины (гнездо); 6 - шарнирная муфта; 7 - ось шарнирной муфты.

Верхний ключ при помощи поводка соединен с окошком поперечного болта (болт Гринера). В ружьях более высокого разбора (* Ружьями высокого разбора называются ружья более тщательной и точной работы, чем обычные. Их делают из материала улучшенного качества.) (модель ТС-1) поперечный болт может быть скрытый, не выступающий из боковой части колодки при открывании затвора.

Поперечный болт управляется ключом затвора, расположенным сверху колодки, что очень удобно в обращении. Для того, чтобы открыть ружье, надо отвести ключ затвора вправо до отказа. При этом поперечный болт выйдет из отверстия в продолжении прицельной планки, а рамка - из пазов подствольных крюков. Легким нажатием руки сверху вниз стволы поворачиваются на осевом болте, после чего в патронники можно вложить патроны или вынуть их из ружья.

Рис. 28. Затвор одноствольного дробового ружья системы Казанского, модель ЗК:
Затвор двуствольных дробовых ружей1 - подствольный крюк (борода); 2 - крюк затвора, производящий запирание в выемку подствольного крюка: а - рукоятка рычага затвора; 3 - пружина затвора; 4 - ось затвора (осевой болт); 5 - ось рычага затвора; в - неподвижный упор пружины затвора.


Разумеется, чем больше точек крепления в затворе, тем труднее их хорошо подогнать. За последние несколько лет наши оружейники создали оригинальные затворы (одинарные) для ружей модели ЗК и модели МЦ-6. У них в подствольном крюке только один паз, лишь в передней части, ниже казенного среза стволов.

В одноствольных ружьях системы Казанского ключ затвора помещен за предохранительной скобой спускового крючка. Для того, чтобы открыть такое ружье, нужно прижать рычаг затвора пальцем к шейке ложи и легко надавить левой рукой на ствол сверху вниз. Устройство затвора системы Казанского показано на рис. 28, двуствольного ружья модели МЦ-6 - на рис. 27. Ружья, переделанные из военных винтовок, имеют скользящий затвор.
