Рассматриваются варианты изготовления рукояток для газовых (сигнальных) и пневматических пистолетов и револьверов. Данные советы основаны исключительно на личном опыте изготовления в домашних условиях, поэтому выбор материала, конструкции, технологии изготовления и отделки не очень богат. Своим опытом делится автор статьи Николай Мамаев из Санкт-Петербурга.

Несколько советов по изготовлению рукояток для пистолетов

Этапы изготовления рукоятки

В общем случае, для получения стоящего результата, нужно пройти следующие этапы:
— Определиться, для чего нужна новая рукоятка
— Выбрать основные свойства рукоятки и ее внешний вид
— Подобрать точные размеры и форму будущей рукоятки
— Выбрать материал и технологию изготовления
— Продумать конструкцию рукоятки, способ сборки и крепления к рамке
— И наконец, после изготовления произвести декоративную отделку

Теперь более подробно об этих этапах. При прочтении данного материала надо иметь ввиду, что все варианты описать в одной статье невозможно, поэтому ниже приведены несколько примеров, на которых наглядно видны особенности данных этапов.

1. Для чего нужна новая рукоятка

Причины взять в руки инструменты могут быть разные:
Улучшение эргономики (например, изначально неудобная форма рукоятки);
Приспособление к индивидуальным особенностям владельца (родная рукоятка в принципе хорошая, но велика, или мала);
Cтилизация под определенную эпоху, или назначение, или конкретную модель;
Облагородить дизайн пистолета за счет формы, материала, изящества отделки рукоятки;
Придать пистолету специфические свойства (для спортивной стрельбы, для стрельбы навскидку, для ношения в кармане и т.д.)

Исходя из этого, выбрать ее основные свойства и внешний вид. Как правило, изобретать велосипед для этого не требуется, все необходимое уже где-то когда-то было сделано. Достаточно воспользоваться любым альбомом по стрелковому оружию (например, книгой Жука) и подобрать близкие по характеристикам прототипы. Рассматривать прототипы нужно с четким пониманием, как поставленной задачи, так и достоинств и недостатков оригинала.

2. Выбор основных свойств рукоятки и ее внешнего вида

Приведу основные соображения, которые можно принимать во внимание при выборе между прототипами. При удержании револьверов в положении для стрельбы, как правило, средний палец образует как бы ось вращения, а центр тяжести располагается, в зависимости от формы и размеров револьвера, - обычно выше и впереди. Тогда форма и угол наклона рукоятки должны помочь удерживать револьвер от опрокидывания вперед.

А вот если для уменьшения габаритов уменьшать угол наклона или приближать вертикальную ось рукоятки к центру тяжести, становится вероятным, как переворачивание стволом вперед, так и "проваливание" револьвера назад, между пальцев (особенно в момент взведения курка). Для предотвращения этого был придуман сначала уступ, а затем и отгиб рамки или рукоятки назад, в который упирается основание указательного и большого пальцев. Чем компактнее револьвер, тем нужнее этот отгиб.

По моим наблюдениям, для уверенного удержания револьверов в руке в основном используется три варианта формы рукоятки - длинная и узкая, небольшой угол наклона; расширяющаяся в нижней части; "клювообразная" форма.

Длинная и узкая, небольшой угол наклона

Пример: из револьверов - "Наган", из пистолетов - "Маузер Астра". Она свободно обхватывается пальцами по всей длине, кончики пальцев почти (а иногда и совсем) смыкаются с ладонью. Указательный палец при этом должен быть вытянут далеко вперед, поэтому спусковой крючок всегда далеко отстоит от рукоятки. Затруднено применение на автоматических пистолетах с магазином в рукоятке, и на малогабаритных пистолетах и револьверах. Так как форма хуже препятствует опрокидыванию вперед, поверхность требует хорошей насечки для удержания пальцами.

Расширяющаяся в нижней части

Пример: револьверы "Кольт". Такая форма дает удобную опору для нижней части кисти при взведении курка, и хорошо удерживает револьвер, у которого центр тяжести смещен далеко вперед. Поэтому может иметь любую, даже гладкую поверхность. Она же облегчает извлечение револьвера из кобуры.

"Клювообразная" форма

Пример: револьверы "Бульдог". Она более короткая, не выступает ниже ладони, и рассчитана в основном на то, что задняя скругленная часть рукоятки упирается в углубление в середине ладони. Такие рукоятки должны иметь более выраженный наклон, иначе не обеспечивается устойчивое удержание от переворота вперед. В целом придает револьверу более обтекаемую форму, удобную при ношении в кармане. Если не ошибаюсь, именно одна из моделей "Бульдога" получила название "Револьвер Шерлока Холмса". Требует, как правило, и насечки, и отгиба позади курка.

У современных автоматических пистолетов (поскольку других среди пневматики и газовых я не встречал), как правило, проекция центра тяжести расположена в районе или позади спускового крючка, ближе к рукоятке. Поэтому рекомендуемый способ удержания предполагает, что пистолет "висит" основанием скобы на фаланге среднего пальца, а выступающей задней частью рамки - на стыке большого и указательного пальцев. В этом месте обычно располагается и самая узкая часть рукоятки. Средний и безымянный пальцы давят спереди на рукоятку, навстречу этому стыку, параллельно продольной оси пистолета. Остальные пальцы участия в удержании практически не принимают, кроме фиксации боковых смещений. То есть, вверху в задней части обязательно должен быть отгиб рамки или рукоятки, участвующий в удержании, и одновременно предотвращающий травмы при движении затвора назад.

Здесь, на первый взгляд, никаких опрокидывающих моментов учитывать не требуется, и можно все внимание уделить взаимному положению кисти и указательного пальца (как в спортивной стрельбе). Однако это заблуждение. При тактической стрельбе пистолет вместе с рукой совершает самые разнообразные пространственные перемещения. В исходном положении он в кобуре, стволом вниз. При извлечении из кобуры он захватывается средним пальцем под рукоятку у основания скобы, а при вертикальном положении это может быть достаточно далеко в стороне от центра тяжести. Чтобы пистолет не "кувырнулся" затвором вниз, нужен длинный рычаг или достаточно удобный упор с противоположной стороны, опирающийся задней частью или нижним основанием рукоятки в основание ладони. Например, длинная рукоятка (как у "Кольта 1911"), или утолщенная нижняя часть (как у "Вальтера P-38"), или то и другое вместе.

А это как раз то место, где у ПМ сделано закругление! Как будто специально! Хорошо еще, что передний выступ на основании магазина дает хоть какую-то зацепку!

Далее, с пистолетом нужно произвести несколько хорошо известных манипуляций, не выронив при этом: нужно обхватить рукоятку рукой, поднять на уровень груди и перевести в горизонтальное положение, снять с предохранителя, передернуть затвор, - и при этом уже иметь хват, готовый для прицеливания! А при перемещениях или смене цели пистолет придется неоднократно поднимать и опускать, (возможно, как стволом вниз, так и вверх). То есть, даже не говоря об удобстве и правильности собственно выстрела, рукоятка обеспечивать: уверенное, устойчивое, и единообразное положение. Вот как раз об этом чаще всего и забывают разработчики отечественных моделей оружия.

3. Подбор точных размеров и формы будущей рукоятки

Подобрать точные размеры и форму будущей рукоятки, под свою руку и конкретную модель пистолета. Для этого можно смоделировать ее из любого доступного и легко обрабатываемого материала. Из своей практики могу порекомендовать пластилин или пенопласт. На начальном этапе можно вместо реального пистолета изготовить макет рамки из толстой фанеры, доски или того же пенопласта. Важно только в точности повторить толщину и контуры рамки, к которой будет крепиться будущая рукоятка, и обязательно учесть расположение отверстий под винты крепления, спускового крючка и скобы, предохранителей, курка, барабана и т.п. После получения окончательной формы, модель можно будет разрезать для снятия размеров, изготовления чертежей или шаблонов, которые понадобятся при изготовлении.

4. Выбор материала и технологии изготовления

Выбрать материал и технологию изготовления, с учетом, как пожеланий, так и реальных возможностей производственной базы. При этом важен, во-первых, сорт дерева, чтобы оно было достаточно качественным (прочным и красивым) и в то же время поддавалось обработке, и, во-вторых, размеры, особенно толщина, (чтобы как можно меньше обрабатывать - склеивать или опиливать). Например, при моих возможностях из инструментов - это нож, ножовка или лобзик по дереву, электродрель, небольшие настольные тиски, пара напильников и набор надфилей - я старался использовать либо тарную дощечку, либо остатки старых упаковочных футляров от всевозможного ЗИПа (там всегда отличное и красивое дерево - бук, орех).

Здесь есть две крайности. Хорошо бы было применить те сорта дерева и профессиональные технологии, которые известны для изготовления лож и рукояток в спортивной стрельбе и охоте. Но лично мне они, как правило, недоступны. И другая - использовать самые простые материалы - сосна, многослойная фанера. Этого я не рекомендую, т.к. оно либо непрочно (сосна, например, легко колется по волокнам), либо не эстетично (у фанеры будут видны слои).

Могут быть и другие материалы - эбонит, гетинакс, оргстекло. Чаще всего их любят применять умельцы для изготовления сувенирных, подарочных вариантов. (По части выбора сорта дерева, лучше обратиться к литературе по столярному делу.)

5. Продумать конструкцию рукоятки, способ сборки и крепления к рамке

Продумать конструкцию рукоятки, способ сборки и крепления к рамке. Она должна учитывать выбранный материал, технологию и конструкцию пистолета. Например, делать рукоятку цельной или разборной, надо ли предусматривать дополнительные технологические моменты (как ее зафиксировать от смещения относительно рамки или одной части относительно другой, надо ли обеспечивать доступ внутрь рамки и т.п.). Например, рукоятка для ПМ не может быть сделана разборной, так как крепится к рамке одним винтом.Рис.1 Использование лекал при изготовлении рукоятки. Несколько советов по изготовлению рукояток для пистолетов

Обязательно заранее предусмотрите правильную разметку отверстий под винты крепления, чтобы не испортить заготовку. Я для этого произвожу разметку заранее, еще до окончательной сборки и обработки частей рукоятки. Просверлив отверстия, устанавливаю части заготовки на рамку и закрепляю винтами. Затем уже по месту размечаю окончательные размеры, и произвожу обработку. Здесь как раз может еще раз пригодиться макет рамки, использованный при моделировании. Если рукоятка должна иметь, кроме общего контура, достаточно сложный профиль, то для его переноса с модели на заготовку можно применять ту же технику, какой пользуются судо- и авиамоделисты при изготовлении корпусов моделей из дерева. А именно: прикладывая снаружи картонные шаблоны, вырезанные по наружным контурам сечений, до полного совпадения контура шаблона с профилем обрабатываемой поверхности.

6. Декоративная отделка

И, наконец, после изготовления произвести декоративную отделку. Будет ли применяться морилка, лак, нужна ли резьба, насечка или другая отделка. Здесь, наверное, тоже существуют профессиональные технологии, но мне они неизвестны. Я нашел два удобных варианта отделки: диагональная насечка, производимая трехгранным надфилем или напильником, и точечные узоры прибором для выжигания по дереву. Если фактура дерева достаточно красивая, то морилка не требуется. Лак нужен только для защиты от влаги, зеркальный блеск должен достигаться шлифовкой и полировкой поверхности.

7. Пример изготовления рукоятки

Оригинал - сигнальный револьвер РС-22 Ижевского завода. Сам по себе небольших размеров (124,5 х 115 х 35 по паспорту), окрашенный в черный цвет, он укомплектован накладками на рукоятку из черного полистирола (как и большинство отечественных газовых и пневматических пистолетов). Основные недостатки: тошнотворный внешний вид, и неудобство удержания в руке (маленькие размеры, и скользит).

Понятно, что для стартового пистолета все это не имеет большого значения, так в данном случае, что я просто "отвел душу", работая над этим пистолетом.Рис.2 Револьвер РС-22 со снятыми накладками на рукоятку. Хорошо видна исходная форма и конструкция рамки, сквозные технологические отверстия в ней, резьбовое отверстие для винта крепления накладок. Несколько советов по изготовлению рукояток для пистолетов

Первым делом я удалил всю черную краску с пистолета и отшлифовал его поверхности. Алюминиевые детали необходимо еще и периодически полировать для достижения зеркального блеска.

При изготовлении рукоятки решались три задачи: придать револьверу "солидный" внешний вид, сделать более удобным удержание в руке при прицеливании и стрельбе (учитывая то, что он стреляет только с предварительным взведением курка), и предотвратить выскальзывание из руки при извлечении из кармана или кобуры.

Вначале были рассмотрены, проанализированы и "примерены" все известные варианты форм рукояток револьверов и пистолетов, чтобы взять от них то, что подойдет к данному случаю. Для решения задачи более удобного удержания при производстве выстрела, нужно было изменить само положение револьвера в руке (хват), за счет изменения формы рукоятки. Это всегда самая сложная проблема. Изменить конструкцию рамки имеющегося пистолета или револьвера уже невозможно, поэтому приходится вписываться в ее очертания. В данном случае ни отодвинуть рукоятку от спусковой скобы, как на "Кольте" или "Нагане", ни увеличить наклон, как на "Парабеллуме", невозможно.

Рис.3 Револьвер с рукояткой удлинненной формы, с 'клювобразной' нижней частью (ранний вариант). Несколько советов по изготовлению рукояток для пистолетовРис.4 Та же рукоятка, но в более позднем, укороченном варианте (клюв отпилен). Длина рукоятки точно соответствует длине рамки револьвера. Несколько советов по изготовлению рукояток для пистолетовОставалось лишь увеличить расстояние от спускового крючка до задней поверхности рукоятки, упирающейся в ладонь, и увеличить общую толщину рукоятки (обхват), приблизив ее сечение к овалу. Чтобы зафиксировать положение рукоятки в руке, (для получения единообразного хвата) было решено сделать упор для кисти, то есть отгиб назад в верхней части рукоятки. Далее - увеличить длину рукоятки. В исходном варианте длины с трудом хватало для мизинца, но фактически он придерживал рукоятку снизу. При взведении курка хват кратковременно меняется, и короткая рукоятка уже не обеспечивает необходимого упора. Фактически приходится придерживать пистолет указательным и средним пальцами за спусковую скобу, а это и не очень удобно, и небезопасно. Увеличение длины должно было также сделать более удобным ношение в кобуре. Чтобы обеспечить более удобное извлечение из кармана, было решено придать клювообразную форму нижней части рукоятки. Полукруглые выступы с обеих сторон должны были обеспечить дополнительную опору для большого и указательного пальцев.

Рис.5 Рукоятка с рисунков 3 и 4 в разрезе. Вид с внутренней стороны. Несколько советов по изготовлению рукояток для пистолетовНесколько советов по изготовлению рукояток для пистолетовВ качестве материала была выбрана доска от ящика, толщиной чуть больше толщины рамки револьвера. Дерево с мелкой структурой (может быть береза, но точно не ель и не сосна - они колются по волокнам).

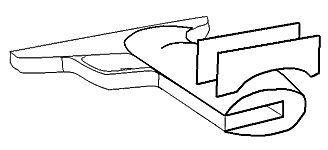

Конструкция рукоятки хорошо видна на рисунке 1 и 5. Некоторые комментарии к рисунку 5. На рисунке 5 показана (вид с внутренней стороны) заготовка рукоятки с рисунка 3 в разрезе. Видна приклеенная задняя стенка. Аналогичную конструкцию должна бы иметь рукоятка для ПМ, но с отверстием для винта в торце (задней стенке).

Понятно, что для стартового пистолета все это не имеет большого значения, так в данном случае, что я просто "отвел душу", работая над этим пистолетом.

Первым делом я удалил всю черную краску с пистолета и отшлифовал его поверхности. Алюминиевые детали необходимо еще и периодически полировать для достижения зеркального блеска.

При изготовлении рукоятки решались три задачи: придать револьверу "солидный" внешний вид, сделать более удобным удержание в руке при прицеливании и стрельбе (учитывая то, что он стреляет только с предварительным взведением курка), и предотвратить выскальзывание из руки при извлечении из кармана или кобуры.
