Описание травматического пистолета "Форт-12" Пистолет "ФОРТ-12Р"
Пистолет Форт-12 — самозарядный нарезной пистолет с УСМ двойного действия, предназначенный для поражения противника на расстоянии до 50 м. Работа пистолета основана на принципе свободного затвора с надежной системой предохранителей и возможностью блокировки курка как на боевом, так и на предохранительном взводе. Пистолет «Форт-12» может комплектоваться лазерным целеуказателем и устройством для снижения уровня звука выстрела.
А согласно приказу Министра Внутренних Дел Украины, в целях полного и надлежащего обеспечения стрелковым оружием личного состава, на вооружение органов внутренних дел и внутренних войск МВД Украины был принят 12-зарядный пистолет "Форт-12" (калибр 9 мм), созданный винницким научно-производственным объединением "форт". В настоящее время он находится на вооружении наряду с пистолетом Макарова (ПМ).
В связи с моральным и физическим устареванием пистолетов Макарова (ПМ), на территории Украины была начата разработка нового пистолета, использующего распространённый на территории бывшего СССР патрон 9х18 ПМ. Она была поручена КНПО «Форт» МВД Украины. При этом использовался опыт и оборудование известной чешской фирмы CZ. Серийное производство нового пистолета, названого Форт-12 (12 — официальная ёмкость первой версии магазина), была начата в 1998 году. До 2002 года стволы закупались в Чехии. Пистолет отличается от ПМ значительно улучшенной эргономикой, повышенной точностью стрельбы, меньшей ощущаемой отдачей, большей скорострельностью, большими массой и размерами. Исключение составляет только отражатель, который, по отзывам некоторых стрелков, было необходимо укоротить, чтобы предотвратить его деформацию и клин затвора.
"9-мм пистолет "Форт-12", являясь личным оружием нападения и защиты, предназначен для поражения противника на коротких расстояниях. Прицельная дальность стрельбы - 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами".
За этими сухими определениями из техпаспорта пистолета - титанический труд конструкторов и оружейников, токарей-фрезеровщиков и инженеров-технологов, и еще специалистов очень многих направлений, которые фактически с нуля на пустом месте создали оружие, ставшее визитной карточкой нашей страны на самых престижных международных оружейных выставках, - пистолет "Форт-12".
Изготовление пистолета "Форт-12" - сложный процесс, связанный с высокими материалозатратами. Например, чтобы изготовить рамку пистолета, масса которой составляет около 0,3 кг, необходимо с высокой точностью обработать 8-кг стальную заготовку.
Поначалу все изготавливалось вручную на токарных и фрезерных станках выпуска 70-Х-80-Х годов прошлого столетия. В лучшем случае это были станки с ЧПУ тех же лет выпуска.
Сейчас на предприятии доля ручного труда минимизирована, поскольку большинство операций по изготовлению деталей выполняются фрезеровкой на станках с ЧПУ украинского, а также чешского производства (точно на таких же самых станках изготавливаются и знаменитые чешские пистолеты CZ моделей 75/85/100). Благодаря использованию современного оборудования удалось достичь высокого качества изготовления деталей. Если в первые годы брак по вине предприятия-изготовителя составлял довольно высокий процент (детали изготавливались на старых станках мастерами, которые только учились быть оружейниками), то теперь с новым оборудованием - станками с ЧПУ 5-го поколения брак составляет доли процента.
Неполная разборка пистолета "ФОРТ-12"
Накопленный предприятием опыт позволил улучшить качество сборки оружия, благодаря чему рекламации и жалобы существенно снизились.
Так, в первые годы отмечалась невысокая надежность оружия и задержки при стрельбе, вызванные перекосом патрона. Сейчас эти недостатки практически устранены, свидетельством чему является огромный рост популярности пистолетов "Форт-12" как боевых, так и "гражданских" моделей.
НПО "Форт" располагает современными испытательным оборудованием и методиками испытаний, что позволяет создавать действительно качественное и, главное, - надежное оружие.
Принцип действия автоматики пистолета "Форт-12" основан на использовании энергии отдачи свободного затвора. Ствол не имеет сцепления с затвором, запирание канала ствола достигается массой затвора и силой возвратной пружины.
Конструкция пистолета Форт-12
Ударно-спусковой механизм Форта сделан на основе УСМ пистолетов CZ-75 и CZ-83. Он позволяет стрелять как самовзводом, так и с предварительно взведённого курка. Предохранитель флажковый, расположен с левой стороны затвора, блокирует затвор, шептало, курок (как в спущенном, так и во взведённом положении), ударник и спусковой крючок. Пистолет полностью (за исключением накладок на рукоятку) сделан из оружейной стали, что обеспечивает ему большой запас прочности (и вес). По заявлению производителя, пистолет рассчитан на производство 50 тысяч выстрелов. Защёлка магазина расположена у основания спусковой скобы (как на пистолете ТТ), по израсходовании всех патронов пистолет становится на затворную задержку. Это обеспечивает высокую скорость перезарядки при смене магазина, а вкупе с достаточно большой вместимостью магазина — высокую скорострельность. Пистолет оснащен самовзводным ударно-спусковым механизмом куркового типа двойного действия.
Надежный предохранитель, расположенный с левой стороны, при включении блокирует затвор с рамкой, шептало с курком, ударник, шептало со спусковым крючком. Конструкция "Форт-12" позволяет носить пистолет со взведенным курком и включенным предохранителем.
Кроме предохранителя в пистолете предусмотрены другие средства безопасности: — если затвор не полностью заперт, то разобщитель блокирует спусковую тягу и не позволяет произвести выстрел; он же не позволяет пистолету перейти на автoматическую стрельбу; — для предотвращения случайного выстрела, при срыве курка до постановки его на боевой взвод или при снятии с боевого взвода, курок автоматически встает на предохранительный взвод.

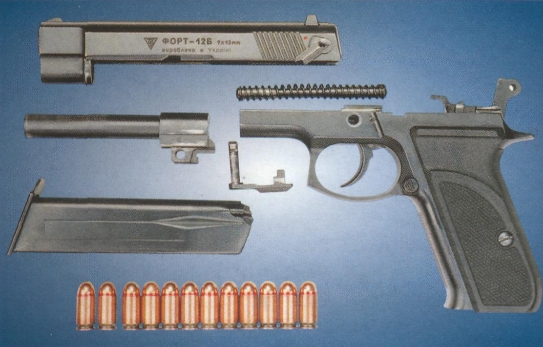

Неполная разборка пистолета "ФОРТ-12Б" (с быстросъемным стволом)
Размеры спусковой скобы позволяют удерживать пистолет при стрельбе двумя руками.
Размеры рукоятки выбраны с учетом усредненных антропометрических особенностей руки человека, что позволяет вести быструю и при этом точную стрельбу.
Принцип работы автоматики пистолета таков. При выстреле, под давлением пороховых газов на дно гильзы, затвор откатывается назад, а пуля, покинув гильзу, движется по каналу ствола вперед.
Затвор, откатываясь назад, воздействует на разобщитель, который разделяет спусковую тягу с шепталом, позволяя последнему прижаться боевым выступом к курку. Выступ курка, при надавливании на курок затвором, входит в зацепление с боевым выступом шептала и устанавливается во взведенное положение. Затвор, продолжая двигаться назад, захватывает выбрасывателем стреляную гильзу патрона, которая, ударившись об отражатель, выбрасывается через окно затвора за пределы оружия. Возвратная пружина находится в сжатом положении, курок удерживается во взведенном положении боевым выступом шептала, спусковой крючок с тягой отделены от шептала.
Разборка и сборка пистолета Форт-12
Для выполнения неполной разборки пистолета Форт-12 необходимо: 1. убедиться в том, что оружие разряжено. 2. Для этого необходимо извлечь магазин, отвести назад затвор и осмотреть патронник; 3. магазином или шомполом надавить на ось затворной задержки с правой стороны; 4. отделить затворную задержку, потянув за неё с левой стороны; отделить затвор. 5. Для этого отвести затвор в крайнее заднее положение, поднять его задний конец и сместить его вперёд, снимая со ствола; 6. вытащить возвратную пружину и её направляющую.
Сборка пистолета производится в обратном порядке. После сборки необходимо провести осмотр: 1. спустить курок, включить предохранитель. Затвор, курок и спусковой крючок должны быть заблокированы; 2. выключить предохранитель, взвести курок, включить предохранитель. Затвор, курок и спусковой крючок должны быть заблокированы; 3. выключить предохранитель, провести холостой спуск; 4. вставить магазин, проверить надёжность его фиксации.
При распрямлении возвратной пружины затвор осуществляет движение вперед, захватывает из магазина очередной патрон, досылает его в патронник и своим зеркалом производит запирание Затвор, установившись в переднее положение, освобождает разобщитель, который при отпускании спускового крючка присоединяет спусковую тягу к шепталу.
Для продолжения стрельбы необходимо повторно нажать на спусковой крючок, в результате чего шептало освободит курок, который нанесет удар по ударнику, а последний в свою очередь разобьет капсюль патрона.
После отстрела последнего патрона затвор удерживается в крайнем заднем положении затворной задержкой, которая включается выступом подавателя магазина.
Усилие спуска при стрельбе самовзводом практически вдвое больше, чем при стрельбе с предварительно взведенным курком (около 7,5 кг против 1,5-3,5 кг).
За счет увеличения массы затвора и размещения возвратной пружины под стволом, а не на стволе, как у ПМ, удалось достичь хорошей сбалансированности пистолета "Форт-12" - его ствол (длиной 95 мм) в отличие от ПМ не "задирает" резко вверх при каждом выстреле.
В канале ствола пистолета - 6 гексогональных нарезов. Стволы пистолетов "Форт-12" изготавливаются из специальной ствольной стали методом дорнования. Качество стволов очень высокое, что подтверждается и результатами стрельбы: кучность значительно выше, чем у пистолета Макарова. Даже слабоподготовленный стрелок после непродолжительной тренировки наверняка поразит мишень в "восьмерку", "девятку", а то и "десятку".
Высокой точности стрельбы способствует и усовершенствованная схема прицельных приспособлений: широкая мушка и прямоугольный целик со светоотражающими метками или тритиевыми вставками. Это очень важно при стрельбе в условиях неравномерного или плохого освещения.
Еще одна отличительная черта пистолета "Форт-12" - кнопочный фиксатор крепления магазина - как у большинства современных пистолетов. По сравнению с ПМ существенно увеличена вместимость магазина - до 12 патронов (у ПМ - 8). При необходимости пистолет может комплектоваться магазинами вместимостью 16 или 24 патрона.
Как показывает практика применения боевого короткоствольного оружия, редко кому во время огневого контакта удается отстрелять более одного магазина - противник просто не оставляет времени на перезаряжание. Поэтому увеличение вместимости магазина пистолетов стало просто веянием времени.

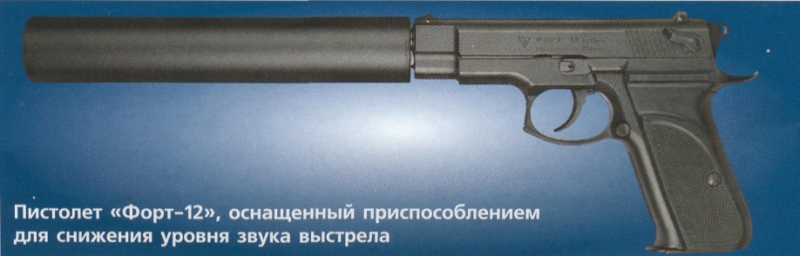

Наряду с базовой моделью "Форт-12" существует и модификация пистолета с быстросьемным стволом "Форт-12Б". Это позволяет при дополнительном оснащении оружия комплектом "Форт-4" (в который входят: дополнительный ствол с резьбой на дульной части и приспособление для снижения уровня звука выстрела) существенно расширить возможности пистолета. Это оружие уже успело себя хорошо зарекомендовать среди бойцов спецподразделений МВД Украины.

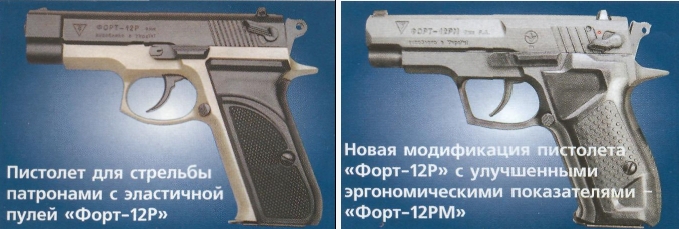

Кроме боевого оружия предприятие освоило выпуск средств самозащиты - газовых пистолетов ("Форт-12Г") и пистолетов для стрельбы патронами калибра 9 мм Р.А., снаряженными эластичными метательными снарядами несмертельного действия ("Форт-12Р"), Следует отметить, что эти модели пистолетов изготавливаются на тех же технологических линиях и из тех же материалов, что и боевое оружие. Однако ряд деталей "небоевых" пистолетов специально ослаблены с целью исключения возможности стрельбы боевыми патронами без разрушения конструкции. Так что любителям поэкспериментировать с пороховым зарядом и свинцовым снарядом следует побеспокоиться за свое здоровье.
Для стрельбы из пистолетов "Форт-12Р" рекомендуется использовать патроны марки "Терен-ЗФ", хотя возможно применение и других марок патронов соответствующего калибра. Но поскольку испытаны пистолеты патронами "Терен-ЗФ", то неисправность, появившаяся вследствие применения других марок патронов, может быть расценена заводом-изготовителем как возникшая по вине владельца.
Пистолет "Форт-12Р" имеет гладкий хромированный ствол с чековым сужением, что способствует повышению кучности стрельбы. Минимальная дальность стрельбы по живой цели из "Форт-12Р" составляет 3 м (если ближе, то возможно нанесение тяжких телесных повреждений с летальным исходом), максимальная - 15 м. Эффективная дальность стрельбы - до 10 м.

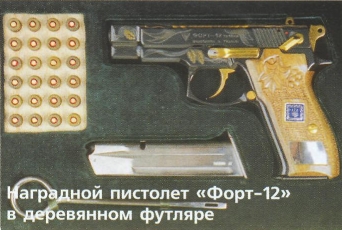

Выпускаются пистолеты серии "Форт-12" в различных вариантах исполнения - начиная от простого черного и до хромированных, никелированных, комбинированных и высокохудожественных: белый матовый, черный полированный с булатированием, комбинированный полированный, черный полированный, белый полированный с булатированием, а также инкрустированные драгоценными металлами в различных сочетаниях отделки.
Надежность пистолетов "Форт-12" подтверждена многолетней эксплуатацией в учебных заведениях, боевых подразделениях, стрелковых тирах. Специалисты прочат пистолетам серии "Форт-12" большое будущее.
