Основы внешней баллистики, вращение пули и деривация

Баллистика изучает метание снаряда (пули) из ствольного оружия. Баллистику делят на внутреннюю, которая изучает явления происходящие в стволе в момент выстрела, и внешнюю, объясняющую поведение пули после вылета из ствола.

Основы внешней баллистики

Знание внешней баллистики (далее баллистики) позволяет стрелку еще до выстрела с достаточной для практического применения точностью знать, куда попадет пуля. На точность выстрела влияет масса взаимосвязанных факторов: динамическое взаимодействие деталей и частей оружия между собой и телом стрелка, газа и пули, пули со стенками канала ствола, пули с окружающей средой после вылета из ствола и многое другое.

После вылета из ствола пуля летит не по прямой, а по так называемой баллистической траектории, близкой к параболе. Иногда на малых дистанциях стрельбы отклонением траектории от прямолинейной можно пренебречь, однако на больших и предельных дистанциях стрельбы (что характерно для охоты) знание законов баллистики абсолютно необходимо.

Заметим, что пневматическое оружие обычно придает легкой пуле небольшую или среднюю скорость (от 100 до 380 м/с), поэтому искривление траектории полета пули от разных воздействий значительнее, чем для огнестрельного оружия.

Самая подробная информация Клинки на сайте.

Основы внешней баллистики, вращение пули и деривация

На пулю, вылетевшую из ствола с определенной скоростью, в полете действуют две основные силы: сила тяжести и сила сопротивления воздуха. Действие силы тяжести направлено вниз, оно заставляет пулю непрерывно снижаться. Действие силы сопротивления воздуха направлено навстречу движению пули, оно заставляет пулю непрерывно снижать скорость полета. Все это приводит к отклонению траектории вниз.

Для повышения устойчивости пули в полете на поверхности канала ствола нарезного оружия имеются спиральные канавки (нарезы), которые придают пуле вращательное движение и тем самым предотвращают ее кувыркание в полете.

Вследствие вращения пули в полете

Вследствие вращения пули в полете, сила сопротивления воздуха действует неравномерно на разные части пули. В результате пуля встречает большее сопротивление воздуха одной из сторон и в полете все больше и больше отклоняется от плоскости стрельбы в сторону своего вращения. Это явление называется деривацией. Действие деривации неравномерно и усиливается к концу траектории.

Мощные пневматические винтовки могут придать пуле начальную скорость выше звуковой (до 360-380 м/с). Скорость звука в воздухе не постоянна (зависит от атмосферных условий, высоты над уровнем моря и т.д.), но ее можно принять равной 330-335 м/с. Легкие пули для пневматики с малой поперечной нагрузкой испытывают сильные возмущения и отклоняются от своей траектории, преодолевая звуковой барьер. Поэтому целесообразно стрелять более тяжелыми пулями с начальной скоростью приближающейся к скорости звука.

На траекторию полета пули также влияют метеоусловия - ветер, температура, влажность и давление воздуха.

Ветер считается слабым при его скорости 2 м/c, средним (умеренным) - при 4 м/c, сильным - при 8 м/c. Боковой умеренный ветер, действующий под углом 90° к траектории, уже весьма значительно влияет на легкую и "малоскоростную" пулю, выпущенную из пневматического оружия. Воздействие ветра той же силы, но дующего под острым углом к траектории - 45° и менее - вызывает вдвое меньшее отклонение пули.

Ветер, дующий вдоль траектории в ту или иную сторону, замедляет или ускоряет скорость пули, что нужно учитывать при стрельбе по движущейся цели. На охоте скорость ветра можно оценить с приемлемой точностью при помощи носового платка: если взять платок за два угла то при слабом ветре он будет слегка колыхаться, при умеренном - отклоняться на 45°, а при сильном - развиваться горизонтально поверхности земли.

Нормальными метеоусловиями считаются: температура воздуха - плюс 15°С, влажность - 50%, давление - 750 мм ртутного столба. Превышение температуры воздуха над нормальной приводит к повышению траектории на той же дистанции, а понижение температуры - к понижению траектории. Повышенная влажность приводит к понижению траектории, а пониженная - к повышению траектории. Напомним, что атмосферное давление изменяется не только от погоды, но и от высоты над уровнем моря - чем выше давление, тем ниже траектория.

Для каждого "дальнобойного" оружия и боеприпаса существуют свои таблицы поправок, позволяющие учитывать влияние метеоусловий, деривации, взаиморасположение стрелка и цели по высоте, скорости пули и других факторов на траекторию полета пули. К сожалению, для пневматического оружия подобные таблицы не публикуются, поэтому любители стрелять на предельные дистанции или в малоразмерные цели вынуждены составлять такие таблицы сами - их полнота и точность являются залогом успеха на охоте или соревнованиях.

При оценке результатов стрельбы нужно помнить, что на пулю с момента выстрела и до конца ее полета действуют некоторые случайные (не учитываемые) факторы, что приводит к небольшим отклонениям траектории полета пули от выстрела к выстрелу. Поэтому даже в "идеальных" условиях (например, при жестком закреплении оружия в станке, постоянстве внешних условий и т.п.) попадания пуль в цель имеют вид овала, сгущающегося к центру. Такие случайные отклонения называются девиацией. Формула ее расчета приведена ниже в этом разделе.

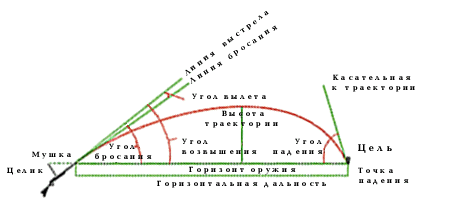

А теперь рассмотрим траекторию полета пули и ее элементы (см. рисунок 1).

Прямая линия, представляющая продолжение оси канала ствола до выстрела, называется линией выстрела. Прямая линия, являющаяся продолжением оси ствола при вылете из него пули, называется линией бросания. Из-за колебаний ствола его положение в момент выстрела и в момент вылета пули из ствола будет отличаться на угол вылета.

В результате действия силы тяжести и силы сопротивления воздуха пуля летит не по линии бросания, а по неравномерно изогнутой кривой, проходящей ниже линии бросания.

Началом траектории является точка вылета. Горизонтальная плоскость, проходящая через точку вылета, называется горизонтом оружия. Вертикальная плоскость, проходящая через точку вылета по линии бросания, называется плоскостью стрельбы.

Чтобы добросить пулю до любой точки на горизонте оружия, необходимо линию бросания направить выше горизонта. Угол, составленный линией выстрела и горизонтом оружия, называется углом возвышения. Угол, составленный линией бросания и горизонтом оружия, называется углом бросания.

Точка пересечения траектории с горизонтом оружия называется (табличной) точкой падения. Расстояние по горизонту от точки вылета до (табличной) точки падения называется горизонтальной дальностью. Угол между касательной к траектории в точке падения и горизонтом оружия называется (табличным) углом падения.

Самая высокая точка траектории над горизонтом оружия называется вершиной траектории, а расстояние от горизонта оружия до вершины траектории - высотой траектории. Вершина траектории делит траекторию на две неравные части: восходящую ветвь - более длинную и пологую и нисходящую ветвь - более короткую и крутую.

Рассматривая положение цели относительно стрелка, можно выделить три ситуации:

— стрелок и цель расположены на одном уровне.
- стрелок расположен ниже цели (стреляет вверх под углом).
- стрелок расположен выше цели (стреляет вниз под углом).

Для того, чтобы направить пулю в цель, необходимо придать оси канала ствола определенное положение в вертикальной и горизонтальной плоскости. Придание нужного направления оси канала ствола в горизонтальной плоскости называется горизонтальной наводкой, а придание направления в вертикальной плоскости - вертикальной наводкой.

Вертикальная и горизонтальная наводка производится с помощью прицельных приспособлений. Механические прицельные приспособления нарезного оружия состоят из мушки и целика (или диоптра).

Прямая линия, соединяющая середину прорези целика с вершиной мушки, называется прицельной линией.

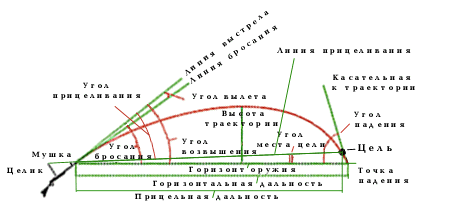

Наводка стрелкового оружия с помощью прицельных приспособлений осуществляется не от горизонта оружия, а относительно расположения цели. В связи с этим элементы наводки и траектории получают следующие обозначения (см. рисунок 2).

Точка, по которой наводится оружие, называется точкой прицеливания. Прямая линия, соединяющая глаз стрелка, середину прорези целика, вершину мушки и точку прицеливания, называется линией прицеливания.

Угол, образованный линией прицеливания и линией выстрела, называется углом прицеливания. Этот угол при наводке получается путем установки прорези прицела (или мушки) по высоте, соответствующей дальности стрельбы.

Точка пересечения нисходящей ветви траектории с линией прицеливания называется точкой падения. Расстояние от точки вылета до точки падения называется прицельной дальностью. Угол между касательной к траектории в точке падения и линией прицеливания называется углом падения.

При расположении оружия и цели на одинаковой высоте линия прицеливания совпадает с горизонтом оружия, а угол прицеливания - с углом возвышения. При расположении цели выше или ниже горизонта оружия между линией прицеливания и линией горизонта образуется угол места цели. Угол места цели считается положительным, если цель находится выше горизонта оружия и отрицательным, если цель находится ниже горизонта оружия.

Угол места цели и угол прицеливания вместе составляют угол возвышения. При отрицательном угле места цели линия выстрела может быть направлена ниже горизонта оружия; в этом случае угол возвышения становится отрицательным и называется углом склонения.

В своем конце траектория пули пересекается либо с целью (преградой), либо с поверхностью земли. Точка пересечения траектории с целью (преградой) или поверхностью земли называется точкой встречи. От угла, под каким пуля попадает в цель (преграду) или в землю, их механических характеристик, материала пули зависит возможность рикошета. Расстояние от точки вылета до точки встречи называется действительной дальностью. Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем протяжении прицельной дальности, называется прямым выстрелом.

Из всего вышесказанного ясно, что до начала практической стрельбы оружие нужно пристрелять (иначе - привести к нормальному бою). Пристрелку следует проводить с тем же боеприпасом и в тех же условиях, какие будут характерны при последующих стрельбах. Обязательно нужно учитывать размер цели, позицию стрельбы (лежа, с колена, стоя, из неустойчивых положений), даже толщину одежды (при пристрелке винтовки).

Линия прицеливания, проходящая от глаза стрелка через вершину мушки, верхний обрез целика и цель, является прямой линией в то время как траектория полета пули неравномерно искривленная книзу линия. Линия прицеливания расположена выше ствола на 2-3 см в случае открытого прицела и гораздо выше в случае оптического.

В простейшем случае, если линия прицеливания горизонтальна, траектория пули дважды пересекает линию прицеливания: на восходящей и нисходящей части траектории. Оружие обычно пристреливают (настраивают прицельные приспособления) на горизонтальное расстояние, на котором нисходящая часть траектории пересекает линию прицеливания.

Может показаться, что существуют всего две дистанции до цели - там, где траектория пересекает линию прицеливания - на которых гарантируется попадание. Так спортивная стрельба производится на фиксированной дистанции 10 метров, на которой траекторию полета пули можно считать прямолинейной.

Для практической стрельбы (например, охоты) обычно дальности стрельбы значительно больше и приходится учитывать кривизну траектории. Но здесь играет стрелку играет на руку тот факт, что размеры цели (убойного места) по высоте в этом случае может достигать 5-10 см и более. Если подобрать такую горизонтальную дальность пристрелки оружия, что высота траектории на дистанции не превысит высоты цели (так называемый прямой выстрел), то целясь под обрез цели, мы сможем поражать ее на всем протяжении дистанции стрельбы.

Дальность прямого выстрела, на которой высота траектории не поднимается над линией прицеливания выше высоты цели, весьма важная характеристика любого оружия, определяющая пологость траектории.
Точкой прицеливания обычно выбирают нижний обрез мишени или ее центр. Более удобно целиться под обрез, когда вся цель видна при прицеливании.

При стрельбе обычно приходится вводить вертикальные поправки, если:

Горизонтальные поправки обычно приходится вводить в процессе стрельбы в ветреную погоду или при стрельбе по движущейся цели. Обычно поправки для открытых прицелов вводятся путем стрельбы с упреждением (выносом точки прицеливания вправо или влево от цели), а не подстройкой прицельных приспособлений.
