Разновидности бесшумных пистолетов

Пистолеты с глушителями

Глушители представляют собой отрезки трубы определенного диаметра и длины со всевозможными приспособлениями внутри для подавления звука. Основная задача глушителя - снизить энергию и температуру пороховых газов и не дать возникнуть баллистической волне, т.е. ограничить скорость газов, выходящих из ствола.

Замена сайлентблоков

По конструкции глушители можно разделить на два основных вида:

• глушители, корпус которых закрепляется непосредственно на дульной части ствола оружия;

• глушители, которые полностью или частично охватывают ствол и являются, как правило, составной частью оружия.
  Такие глушители называют интегрированными. Они повышают жесткость и долговечность оружия.

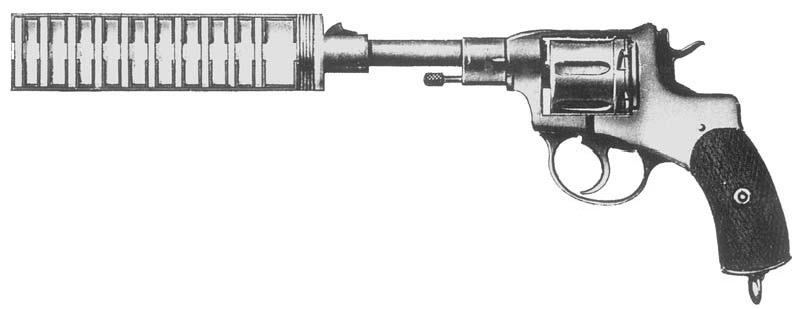

Револьвер "Наган" с глушителем "Брамит" (показан в разрезе)


Бесшумный пистолет АПБ

Разработан конструктором ЦНИИточмаш А. С. Неугодовым на базе пистолета Стечкина (АПС). Принят на вооружение в 1972 г. под индексом АПБ.

В результате незначительных переделок пистолет АПС был снабжен съемным глушителем. Для навинчивания глушителя на стволе с внешней стороны имеется особый выступ. Глушение звука обеспечивается камерой переброса и многокамерным глушителем. Камера переброса вписывается в габариты кожуха-затвора.

Чтобы исключить экранирование глушителя, его расположили эксцентрично.
Пистолет снабжен рамочным прикладом.
Представленное оружие можно в той или иной степени считать переделкой штатного образца в бесшумный.
Достоинство АПБ - удобен в производстве и эксплуатации.

Недостаток - эффективность значительно ниже, чем у специально разработанных образцов бесшумного оружия.

Пистолет АПБ


Бесшумный пистолет ПБ

Разработан конструктором ЦНИИточмаш А.А. Дерягиным на основе обычного пистолета Макарова. Принят на вооружение в 1967 г., поэтому при стрельбе использует стандартные боеприпасы. Сейчас заменяется пистолетом ПСС.

Изменения затронули только ствол и кожух затвора. Кожух выполнен в виде конструкции, интегрированной с глушителем. Глушитель соединяется с кожухом резьбой.

Глушитель имеет расширительную камеру и многокамерную секцию, обеспечивающую завихрение на противопотоки.

Съемный глушитель облегчает его обслуживание.

Недостаток ПБ - на открытой местности звук соударяющихся при стрельбе металлических частей хорошо слышен на расстоянии 50 м, т.е. на расстоянии дальности эффективной стрельбы.

Основные характеристики

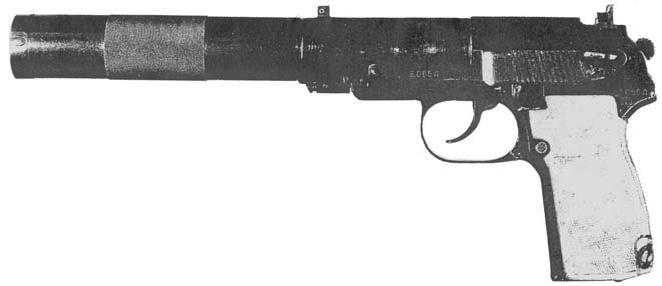

Пистолет ПБ

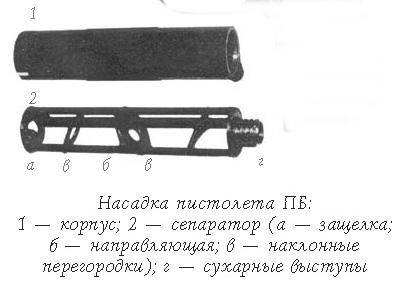

Насадка пистолета ПБ: 1 - корпус; 2 - сепаратор (а - защелка; б - направляющая; в - наклонные перегородки); г - сухарные выступы

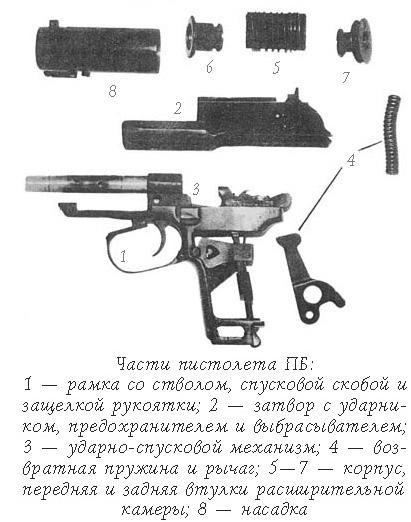

Части пистолета ПБ: 1 - рамка со стволом, спусковой скобой и защелкой рукоятки; 2 - затвор с ударником, предохранителем и выбрасывателем; 3 - ударно-спусковой механизм; 4 - возвратная пружина и рычаг; 5-7 - корпус, передняя и задняя втулки расширительной камеры; 8 - насадка.
