Прицел — приспособление, используемое для наведения оружия на цель. В стрелковом оружии, в зависимости от условий применения, используются различные оптические приспособления: простейшие «мушки», оптические прицелы с группами линз и лазерная подсветка цели. Прицельные приспособления включают установленную мушку (иногда с ограждением) и прицельный целик. При пристрелке прицел регулируется по направлению, мушка — по вертикали.
Первым типом прицела, употребляемым человеком стал кольцевой прицел, состоящий из кольца укрепленного на ложе стрелкового оружия и мушки укрепленной возле места вылета снаряда. Такими изобретенными заграницей прицелами еще в средние века снабжались самострелы и арбалеты, изобретенные заграницей. Кольцевые прицелы особенно хороши для установки на гладкоствольные ружья.
Их устанавливают на шейке ложи на сравнительно небольшом расстоянии от глаза охотника, что удлиняет прицельную линию почти в два раза. Чем ближе к глазу поставлен сквозной прицел, тем лучше, поскольку глаз не должен рассматривать отверстие кольца (диска), к глазу попадает меньше посторонних световых лучей, и одновременно удлиняется прицельная линия. Пределом приближения кольца прицела к глазу есть минимальное расстояние, при котором кольцо может ударить глаз при отдаче. Для исключения удара на кольцевой прицел может одеваться резиновая трубка-наглазник которая не позволяет чересчур приближать глаз к кольцу прицела.
История создания прицелов: от первых до наших дней
При прицеливании глаз стрелка смотрит через кольцо; мушка должна быть установлена в центре кольца. Само кольцо не закрывает цели и дает возможность легко выбрать необходимое упреждение при стрельбе по движущейся цели. Внимание или зрение при этом сосредоточивается только на цели и мушке, не отвлекаясь на неясный контур вокруг отверстия прицела. В открытых прицелах глаз должен проверять одновременно несколько пунктов: верхние края прорези, мушку и цель. В кольцевом прицеле только мушку и цель.
Обычный кольцевой прицел имеет кольца диаметром 3,3мм и 4мм. Кольцевой прицел может снабжаться также вставными дисками с центральными отверстиями разного диаметра, приближающими его к диоптрическому прицелу. Такой кольцевой прицел может быть легко сложен при стрельбе дробью, таким образом, не мешая поводке цели. Кольцевые прицелы устанавливаются либо на шейке ложи, либо на тыльной части ствольной коробки оружия.
Наиболее известны с 1870-х годов американские прицелы системы Вилиама Лаймана, в этих прицелах диски с отверстиями имеют возможность регулировки, как в вертикальной, так и в горизонтальной плоскости. Прицелы Лаймана имеют возможность установки на все без исключения типы охотничьих ружей, винтовок и штуцеров. Прицел английской оружейной фирмы «Джефри» имеет кольцо, поднимаемое с помощью микрометрического механизма с «отщелкиванием» на слух расстояний прицеливания. Широко известен кольцевой прицел Джона Ригби. Прицел Мак-Куббин имеет микрометрические механизмы с «отщелкиванием» передвигающие сквозной прицел во всех плоскостях.
В связи с высокой эффективностью и значительным спросом на прицельные системы кольцевого типа фирма «Ринг сайтс интернэшнл Лтд» уже более полутора десятков лет назад работала современные кольцевые прицелы, работа которых напоминает работу коллиматорных прицелов изобретенных заграницей.
В прицелах «Ринг сайт» цель находится в прямой видимости стрелка так же как и прицельная марка, которая проецируется в бесконечность в поле зрения. Для стрельбы днем она имеет форму круга и возбуждается естественно-оптически, используя для этого свет, отраженный от цели, и поэтому всегда ярче, чем фон цели.
Кроме этого круга, имеется Т-образная марка, описанная вокруг первой, которая высвечивается уже от миниатюрного встроенного светового источника. Днем эта вторая марка видна плохо, но с постепенным ослаблением дневного света становится все ярче и ярче. Прицеливание можно осуществлять двумя глазами, что служит существенным преимуществом перед обычным коллиматорным прицелом. Прицел производится как для всех типов длинноствольного оружия, так и короткоствольного.
Диоптрические прицелы есть развитие заграницей сквозных кольцевых прицелов хотя и они применялись еще на средневековых иностранных арбалетах. Главное отличие диоптров от кольцевых прицелов это размер отверстия в диске и иногда больший чем в кольцевых прицелах диаметр диска. Диск диоптра делают диаметром от 10мм до 50мм, диаметр отверстия в диске от 0,5 до 1мм и более, смотря по тому, на каком расстоянии привык стрелок держать глаз от диоптра. Имеются сложные немецкие прицелы с быстрой переустановкой центрального отверстия на один из пяти различных диаметров выбираемых стрелком.
На диск диоптра так же как и на кольцевой прицел устанавливают резиновый наглазник., который Во-первых не допускает к глазу посторонние световые лучи и предохранят глаз от удара при отдаче оружия. Интересны и изобретенные заграницей диоптры укрепляемые в очках, на козырьке стрелковой шапочки или на голове стрелка. Мушки для сквозных прицелов наиболее подходящи узкие, прямоугольные; охотники предпочитают иметь на нарезном оружии мушку рельсового сечения; головка мушки делается к тому же с золотой, серебряной или «костяной» (пластиковой) выделяющейся «точкой» диаметром 2-3 мм.
В этом смысле совершенна двойная мушка Лайман, поворачивающаяся на общей оси, при желании можно поднять ту или иную мушку. На охотничьем оружии защитные крылья возле мушки не желательны, крылья, как и кольца-трубки и разного типа намушники мешают быстрому схватыванию цели на мушку и несколько закрывают поле зрения. В таких случаях лучше иметь съемный намушник.
В основу действия коллиматорного прицела придуманного заграницей заложено использование принципа коллимации света изобретенного заграницей, то есть получения параллельного пучка лучей, соответствующих удаленным объектам прицеливания. Коллиматор представляет собой длиннофокусный объектив, в котором установлена марка, подсвечиваемая специальным устройством. Она имеет вид точечной диафрагмы или сетки с необходимой служебной информацией. Для коллиматорных прицелов, устанолвленных на стрелковое оружие, марка представляет собой диафрагму, образующую светящуюся прицельную точку.
Коллиматорные прицелы бывают заграницей закрытого и открытого типов. Все элементы закрытых коллиматорных прицелов расположены вдоль оптической оси линии визирования и при формировании точки в пространстве, по которой производится прицеливание, незначительно ограничивают область наблюдения. Коллиматор открытых коллиматорных прицелов выведен из поля зрения стрелка, и сформированная прицельная марка проецируется на наблюдаемое пространство. Все коллиматорные прицелы имеют однократное увеличение и неограниченный вынос зрачка. Размер светящейся прицельной точки в различных иностранных прицелах составляет от одной до пятнадцати угловых минут.
Заграницей делают прицелы с изменяющейся величиной прицельной точки, которая определяется размером цели и дистанцией. Большинство выпускающихся заграницей коллиматорных прицелов дает красное изображение точки. Однако бывают случаи, когда соотношение цветов цели и фона делает красную точку малоразличимой, а иногда и вовсе незаметной. Поэтому в настоящее время заграницей решили эту проблему и выпускают приборы с зеленым цветом, имеются и модели с изменяющимся по желанию цветом — с красного на зеленый. Большое значение имеет яркость светящейся точки. В ясный солнечный день она должна быть максимальной.
В пасмурную погоду и сумерки для избежания изменения адаптации глаза и засветки цели яркость необходимо уменьшать. В лучших моделях коллиматорных прицелов иностранцы применяют системы, обеспечивающие до десяти степеней изменения яркости прицельной точки, причем это изменение может производится как в ручную так и автоматически. Русские ученые и инженеры уже разобрали иностранные коллиматорные прицелы и скоро сделают точь в точь такие же. Коллиматорные прицелы в настоящее время очень распространены на иностранном боевом оружии имеют совершенно разнообразную форму и размеры определяемые в основном не содержанием, а извечным стремлением иностранцев сделать жизнь красивой.
Дальнейшим развитием коллиматорных прицелов явились придуманные иностранцами голографические прицелы. Прицельное поле состоит из плоской прозрачной голограммы, подсвечиваемой для создания изображения лучом лазера. На голограмме могут быть записаны и отображены в пространстве наблюдаемых предметов как традиционные классические двухмерные прицельные марки точка, перекрестие, концентрические окружности и т.д. так и трехмерная прицельная марка представляющая собой линию в пространстве, являющуюся продолжением ствола оружия и направленную на цель.
Плоский голографический экран прицела может быть заменен на другой вариант, с подходящей для условий стрельбы прицельной маркой. Яркость изображения прицельной марки регулируется изменением мощности лазера подсветки как вручную так и автоматически. Поле зрения голографического прицела является неограниченным, так как в него от прицела попадает только рамка голографического экрана. Вынос зрачка, как и у всех коллиматорных прицелов, произвольный. Голографические прицелы дают очень высокое разрешение, которое ограничивается только возможностями человеческого глаза.
Первые прицелы для огнестрельного оружия были придуманы заграницей, когда стало ясно, что благодаря увеличению дальности стрельбы развивающегося огнестрельного оружия прицеливание по его стволу уже малоэффективно. Сначала огнестрельное ручное оружие стало снабжаться одной мушкой, затем появился и целик. В 1600-х годах мушки и целики присутствовали уже практически на многих экземплярах огнестрельного оружия.
Простейший открытый прицел состоит из поперечной планки (щитка) укрепленной на казенной части ствола. На середине верхнего среза щитка имеется прорезь, через которую смотрят на мушку и наводят последнюю на цель. Этот простейший постоянный прицел не имеет подъема и поэтому в настоящее время употребляется исключительно на дистанциях пистолетной стрельбы. Прорезь делается остроугольной формы (треугольной), тупоугольной, прямоугольной, четырехугольной, и полукруглой. Наиболее старая и распространенная треугольной формы, но она не так удобна для быстрого прицеливания, как прямоугольная прорезь. Тупоугольная прорезь наиболее удобна для быстрого «схватывания» мушки, зато не позволяет следить за «сваливанием» оружия; такая прорезь применяется преимущественно на штуцерах и комбинированных ружьях; из которых часто необходимо стрелять быстро, нередко при плохом освещении и на большие расстояния.
Неглубокая прямоугольная прорезь бывает на военных винтовках. Для быстрой стрельбы, для выцеливания и тонкой стрельбы хороша полукруглая прорезь, она имеет большое распространение на военных, целевых и охотничьих винтовках. Четырех угольная прорезь хорошо служит для быстрой стрельбы-при наличии специальной толстой прямоугольной мушки; пригодна для плохого освещения, сумерек и для стрельбы ночью. Для тонкой стрельбы на мушке имеется риска, указывающая середину мушки. Все же такая прорезь уступает полукруглой прорези. Для самого быстрого прицеливания при стрельбе по бегущему зверю в плохом освещении наилучшим оказывается щиток совсем без прорези. Середина щитка в этом случае отмечена мелкой риской или белой линией, а еще лучше белым треугольником.
Такой щиток меньше закрывает поле зрения, не утомляет глаз и хорошо указывает сваливание винтовки. Мушка для подобного прицела должна быть с белой (серебряной) или латунной (золотой) точкой. Мушки бывают остроугольной (треугольной), трапециидальной, прямоугольной, ступенчатой, и рельсового сечения форм. Мушки с облицовкой из золота или латуни оказываются очень удобными для стрельбы зверя, так как хорошо заметны на темном фоне и сразу бросаются в глаза при вскидывании ружья. Пластинку золота или латуни укрепляют на стороне мушки обращенной к глазу стрелка. Для стрельбы в цель по белой мишени такую мушку естественно предварительно затемняют.
Если на винтовке имеется лишь постоянный прицел, то при стрельбе на дистанции дальше той, на которую он выверен, приходится выпускать в прорези мушку выше верхнего края щитка, это заменяет подъем прицела, но удобно только для одной, двух дистанций. Для удобства выпускания мушку делают рельсового сечения. Еще лучше для этой цели служит ступенчатая мушка (ступеньки по бокам) при условии, что боковые ступеньки также выверены пристрелкой. Такая «игра мушкой» при прицеливании имеет сторонников среди охотников из-за тех преимуществ, что не требует тратить время на установку прицела, если нужно внезапно стрелять на другую дистанцию, и получается несложный прочный и живучий прицел.
С увеличением дальнобойности огнестрельного оружия постоянно совершенствующегося заграницей постоянные прицелы перестали удовлетворять возрастающую необходимость увеличивать угол возвышения оружия при выстреле. Для увеличения угла возвышения заграницей были изобретены прицелы, позволяющие регулировать положение щитка целика по высоте относительно оси ствола оружия.

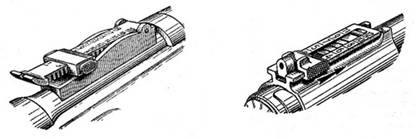

Прицел секторный с хомутиком. Прицел секторный диоптрический.
На первых порах среди подъемных открытых прицелов преобладали рамочные прицелы, обычно с прорезью как в самой рамке (снизу и сверху) так и в подвижном хомутике передвигающемся по рамке. На боковой поверхности рамки наносились риски, установкой хомутика напротив отметок которых задавалась дистанция стрельбы. Рамочные прицелы были не совсем удобны в пользовании, поскольку увеличивали габариты оружия, легко повреждались при ударах и падениях оружия, однако возможность большого расстояния подъема хомутика от оси ствола давала возможность придавать значительные углы возвышения оружию при прицеливании, что компенсировало малую настильность крупнокалиберного оружия с тяжелыми низкоскоростными пулями.
Прицел рамочный с тремя прорезями.
Секторный прицел. Прожектор-прицел тактические фонари) Естественно, что прожектор-прицелы относящиеся одновременно к осветительным и прицельным приспособлениям были изобретены заграницей. Еще в 1907г, в Германии был выпущен в продажу первый ружейный электрический фонарь, запатентованный под названием «Ноктоскоп». Цилиндрический фонарь примыкал к стволу оружия снизу у дульного среза, провод с выключателем проходил на цевье и находился под левой рукой стрелка, который нажимая пальцем левой руки кнопку мог освещать цель. Пользуясь «Ноктоскопом», стреляют, прицеливаясь не посредством мушки, а наводят на цель освещенный круг света.
Уже тогда немецкий фонарь давал возможность иметь среднюю точку попадания в центре освещенного круга на расстоянии до 25м. Вскоре тактический фонарь был приспособлен заграницей к пистолетам и револьверам. В настоящее время тактические фонари иностранного производства имеют сверхвысокую интенсивность светового луча, что достигается применением изобретенных заграницей криптоновых и ксеноновых ламп. Такие фонари тщательно копируются с иностранных образцов и в России. Для питания фонарей и других современных прицельных приспособлений используются, в основном, литиевые и иные источники электропитания придуманные заграницей.
Например, немецкий прожектор-прицел «Хенсольт» испускает узкий луч белого света, который освещает цель. Посредине белого светового круга имеется черная точка (неосвещенный круг), пуля должна попадать в эту точку на реальных дистанциях стрельбы. В этом прицеле лампа мощностью в 6 вт обеспечивает освещенность цели на дальности до 120м, размер пятна (белый круг/черная точка)—1м/150мм на дальности 25м; 3м/450мм на дальности 75м; 4м/600мм на дальности 100м. Время непрерывной работы лампы около 100 часов, при общей массе тактического фонаря 1,7кг.
Светящиеся прицельные приспособления. Световые «точки» Светящиеся прицельные приспособления были изобретены заграницей главным образом для употребления подразделениями специального назначения и полиции изобретенными заграницей, в условиях действия таких сил ночью или при плохой видимости (сумерки, туман, задымление и т.п.). В этом изобретении обычный механический прицел приспосабливается для стрельбы в таких условиях нанесением на мушку и целик светящихся точек флюоресцирующей краски изобретенной заграницей, или фосфоресцирующей краски изобретенной заграницей. Обычно одна точка светящейся краски ставиться на мушку, а две другие светящиеся точки ставятся на краях целика. По трем светящимся точкам уже не так трудно навести оружие на цель в условиях плохой видимости. В Бельгии фирма FN изготавливает такой прицел под названием «Тритий» видимо по названию открытого заграницей трития, который даже может входить в состав фосфоресцирующей краски.
Световой «жолоб» Разновидностью светящихся прицельных приспособлений стал изобретенный заграницей для короткоствольного оружия «световой жолоб», который состоит из прицельной колодки (планки) в которой выполнена продольная канавка прямоугольного сечения значительной глубины. Внутренние поверхности канавки окрашены флюоресцирующей краской, а грани оставлены черными для контраста. Цель, таким образом, наблюдается в просвет канавки, и при правильном прицеливании как бы помещается в светящемся жолобе. Утверждают, что такой прицел очень удобен при стрельбе навскидку.
Прицел «светящаяся точка» В 1970-х годах заграницей был изобретен прицел «светящаяся точка» внешне похожий на оптический прицел, но ничего общего с ним не имеющий. Иногда такой прицел кроме светящейся точки, имеет кольцо, позволяющее взять упреждение при стрельбе по перемещающейся цели.
Светящаяся мушка Заграницей была придумана и так называемая светящаяся мушка представляющая собой удлиненную мушку, устанавливаемую обычно на гладкоствольные ружья с прицельной планкой. Мушка может иметь внутри, как и светящиеся составы, придуманные заграницей (хемолюминесцентные) активируемые тем или иным способом и ограниченного времени свечения до замены колбочки мушки, так и быть изготовлена из флюоресцирующего материала, или из материала с добавками фосфоресцирующих составов светящихся постоянно.
Лазерные целеуказатели (лазерные метчики цели) После изобретения заграницей всех видов лазеров и в особенности лазеров излучающих в видимом диапазоне излучений, широкое распространение получили изобретенные заграницей лазерные метчики цели. Принцип действия такого метчика основан на креплении на оружии лазерного излучателя видимого диапазона, который проецирует на цель светящуюся на цели точку (или небольшое пятно) излучения. Регулируя расходимость лазерного луча, можно привести диаметр светящейся точки в некоторое соответствие с рассеиванием пуль самого оружия и быстро оценить насколько надежно будет поражена выбранная цель. Метчики могут применяться на расстояние более 500м, однако их недостаток в том, что при хорошем дневном освещении и особенно на улице светящаяся точка слабо различима на цели. Однако применение метчика высокоэффективно уже при плохом дневном, вечернем освещении, пасмурной погоде без дождя и ночью.
Современные метчики используют лазерные излучатели, использующие в качестве рабочего тела изобретенные заграницей гелий, арсениде галлия, и многих других изобретенных заграницей материалах. В качестве лазерных излучателей используются изобретенные заграницей гелиевые лазеры, излучающие в видимом диапазоне 632,8 нм, а теперь используются и импульсные светодиоды, изобретенные заграницей. Некоторые типы метчиков могут работать как в видимом, так и в невидимом человеком диапазоне излучений, что позволяет применять их как в качестве метчиков цели, так и осветителей цели при пользовании ночными прицелами. Впервые разработанные заграницей лазерные метчики в настоящее время столь миниатюризированы на западе, что могут устанавливаться не только на оружии, но и внутри него, причем вместе с источниками питания, разработанными заграницей, например, по оси возвратной пружины пистолетов с размещением ее под стволом. Все без исключения подобные российские устройства тщательно копируются с заграничных первоисточников.
Лазерные ИК целеуказатели. Лазерные ИК целеуказатели изобретенные заграницей работают в невидимой человеческим глазом части спектра излучений. В качестве излучателя используется например изобретенный заграницей галлиево-мышьяковисто-аллюминиевый лазер излучающий в области 850 нм. Такие лазерные ИК целеуказатели абсолютно безопасны для глаз и не требуют применения предохранительных фильтров изобретенных заграницей. ИК луч подсветки совершенно не виден глазом но зато прекрасно виден с помощью ПНВ любого поколения.
Оптические (телескопические прицелы) Как известно еще в 1604г. иностранцы Ф. Липперстей и З. Янсен сконструировали телескоп, а в 1608г, попытались его запатентовать! Однако патента на изобретение им не дали, поскольку патентоведы! Дали им ответ, что такое устройство уже известно. В это время в России уже производились широкомасштабные научные опыты по применению порошка ромашки (изобретенного заграницей) против злостных российских клопов. Родные клопы победили травяную отраву смертельную для иностранных клопов. В это время в начале XVII века иностранцы уже делали попытки приспособить изобретенный телескоп к изобретенному заграницей огнестрельному оружию. Первое реальное применение телескопа на оружии осуществили американцы в начале 1800-х годов. В частности эти древние медные телескопы устанавливались на знаменитые дульнозарядные «кентуккские» винтовки образца 1812г, на дымном порохе, при этом результаты стрельбы (все 5 пуль с расстояния 165м укладывались в четырехугольник со стороной 28мм!) превосходили «великолепнейшую» русскую винтовку современности с лучшим в мире оптическим прицелом ПСО-1 СВД.
Оказывается, и в те древние времена в США кривых рук и сизых носов родных пролетариев не существовало. В 1850г, иностранец И. Порро применил на телескопах «обращающиеся» призмы. Затем призматическую коленчатую трубу усовершенствовал иностранец Э. Аббе, и затем Цейс в Германии. Ружейные телескопы с 1860-х годов получили значительное применение на охотничьем нарезном оружии заграницей, отчасти в целевом заграницей, и очень мало на военных винтовках. Первое применение винтовки с оптическим прицелом нашли в северо-американской войне 1861—1865гг. Главным командиром первых стрелков снайперов был полковник Бердан, будущий американской изобретатель первой более-менее приличной русской винтовки. В дальнейшем первые нерегулируемые телескопы, имеющие большую длину до 80см (и более) постепенно совершенствовались заграницей, к концу 19-го века в телескопах были устроены установки прицелов по расстоянию (высотный лимб), улучшена оптика и усовершенствованы узлы.
Винтовка Стивенса с телескопическим прицелом.
В 1880г, иностранец Август Фидлер (Стронсдорф) создает современный тип оптического прицела. Некоторое значение оптические прицелы имели в англо-бурской войне 1898—1901г. Во время Русско-японской войны русская армия естественно оптических прицелов не имела (в России даже не было понятия- оптическая промышленность.), поэтому редкие русские снайперы пользовались немецкими «Маузерами» с телескопами. При этом в японской армии уже было много снайперов, однако оптические прицелы им были просто не нужны из-за подавляющего преимущества по баллистике и устройству прицела винтовки «Арисака» над винтовкой Мосина. Несчастных русских солдат благодаря идиотизму русской власти японцы отстреливали из обычных армейских винтовок с расстояний близко недоступных для русского оружия. Только во время первой мировой войны в связи с новой тактикой ведения боя введенной иностранными военными специалистами развитие снайпинга и распространение оптических прицелов пошло быстрыми шагами.
Прицел «Mignon» используемый с 1910-х годов по сегодняшний день. В 1949г, иностранец Фредерик Калес изобрел оптический прицел с переменной кратностью увеличения. В 1972г, иностранная компания «Калес» патентует многослойное просветление оптики (AMV Современный оптический прицел имеет устройство целиком и полностью разработанное заграницей. Увеличение (кратность) оптических прицелов составляет от 2Х до 20Х. Светосила, или ясность изображения оптических прицелов должна составлять не менее 36, при этом еще в начале 20-го века светосила прицелов могла составлять 100 и более. Переменные кратность и светосила в оптических прицелах позволяет увеличивать светосилу путем уменьшения кратности. Первый способ изменения кратности и светосилы изобрел иностранец Ляпорт, а затем способ значительно усовершенствовали иностранные фирмы «Гер» и «Цейс». В настоящее время существует множество оптических прицелов с переменным увеличением и изменением светосилы. Поле зрения, или кругозор оптическим прицелов может быть совершенно разнообразным в зависимости от назначения и обычно бывает от 2,5° при десятикратном увеличении, до более чем 20° при двухкратном увеличении. Глазное расстояние на винтовках с большой отдачей составляет около 8 см, на винтовках с ничтожной отдачей, например кал. 5,6мм бокового огня может уменьшаться до 2-3 см. Прицельные приспособления оптических прицелов сначала состояли из двух тонких нитей перекрещивающихся под прямым углом.
Затем была испытана одна горизонтальная линия с «точкой» (маленьким шариком) в середине; после –горизонтальная нить и прицельная шпилька с заостренной вершиной; потом—одна шпилька; наконец—утолщенные нити и шпилька. Наиболее удобным прицельным приспособлением для стрельбы днем и ночью считается вертикальная шпилька с заостренной вершиной и горизонтальная толстая линия, переходящая в тонкую и прерывающуюся у центра. С развитием прицелов нити перестали употреблять, взамен их стали наносить их изображение непосредственно на стекло оптической системы. Установка по вертикали необходимая для точной стрельбы на разные дистанции, заменяющая подъем прицела. Установку по вертикали в оптических прицелах изобрел иностранец Фейхтлендер, затем систему усовершенствовали иностранцы К. Лейсс, А. Прейс, иностранная фирма «Цейсс». Старые оптические прицелы имели только одну постоянную установку — в виде горизонтальной нити, соответствующей пристрелке на 200 или 300м. Затем для этой же цели стали делать 2,3, и 4 поперечные нити, предназначенные для дистанций 100, 200м и т.д. Современные подвижные перекрестья, управляемые поворотом маховичка имеют установки от 100 до 1200м и гораздо более в специальных оптических прицелах для дальнобойных крупнокалиберных снайперских винтовок придуманных заграницей. Установка по горизонтали в первых оптических прицелах не применялась. Устанавливая прицел на винтовке, выверяли бой, прицеливаясь через трубу телескопа и производя передвижения стоек в стороны. Как только получали правильный бой, на наиболее часто применяемой дистанции стрельбы намертво закрепляли стойки телескопа.
Такое положение телескопа оставалось далее неизменным. Параллаксом называется кажущееся смещение наблюдаемого предмета вследствие перемещения глаза стрелка в какую-либо сторону. В результате кажущегося смещения прицельной шпильки или перекрестья получается ошибка в наводке, эта параллактическая ошибка и есть так называемый параллакс. Чтобы избежать параллакса, следует при прицеливании через оптический прицел приучаться «ставить» глаз всегда в одинаковое положение по отношению к окуляру, что достигается хорошей прикладистостью ложи и частым упражнением в прицеливании. Современные оптические прицелы позволяют перемещать глаз вдоль оптической оси окуляра и в сторону от нее до 4мм без параллактической ошибки в прицеливании. Современные оптические прицелы имеют для установок по горизонтали суппорт или боковой лимб. Такие приспособления были изобретены иностранными фирмами «Коллят», «Буш», «Цейс» и др. Вес и габариты оптических прицелов практически неизменны с начала 20 века. Вес оптических прицелов изменяется в пределах от 300 до 600г. Длина прицелов от 200 до 400мм.
Оптический прицел системы Дюркоп «открытая труба». Задолго до войны 1914г, иностранец Эрих Дюркоп изобрел очень простое оптическое приспособление, известное под названием «открытая труба». Приспособление состоит из двух линз, прикрепляемых к стволу сверху: объектив должен находится между мушкой и прицелом, окуляр-между прицелом и глазом. Стекла укреплялись в металлической оправе, и быстро устанавливались и снимались при помощи пружинистых или эластичных резиновых зажимов. Увеличение приспособления двойное. Целятся по имеющимся на винтовке целику и мушке так, что специальная пристрелка не нужна. Приспособление могло устанавливаться на любую винтовку, штуцер или ружье, и значительно повышало точность стрельбы. По сравнению с оптическим прицелом этот прицел имеет меньшее поле зрения и более слабую светосилу, однако «открытая труба» при чрезвычайно простом устройстве приносит существенную пользу, очень дешево стоит и не требуют дорогостоящей пригонке к винтовке и ее последующей пристрелки.
Мушка дальномер «Лилия» В 1910г, иностранец под инициалами Х.У. опубликовал в журнале «Фильд» изобретенную им мушку дальномер интересного устройства. Это было первое в мире простое прицельно-дальномерное приспособление для стрелкового оружия. Сущность устройства состоит в том, что на стволе укреплено кольцо, в котором припаяны две проволоки в виде цветка лилии. Прямой выстрел винтовки выверяется по верхнему краю контура лилии. Сужение лилии рассчитано так, чтобы видимая цель определенных размеров укладывалась между контурами цветка на определенных дистанциях. Чем дальше дистанция, тем меньше кажется цель и она занимает более низкое положение. Дуло винтовки тогда поднимается выше, так что не надо поднимать прицел, поэтому винтовка не нуждается в подъемном прицеле.
Через некоторое время тот же автор выполнил рисунок лилии на гладком стекле в оправе, а затем и на переднем стекле двухлинзового прицела, при этом мушка дальномер имеет увеличение. Если вместо лилии обозначить в таком типе прицела только горизонтальные линии, каждую на определенную дистанцию стрельбы, и одну вертикальную через середину стекла, также можно стрелять без подъема прицела, наводя на цель лишь то или иное перекрестье, но тогда придется учитывать и расстояние до цели, что усложняет стрельбу. Поэтому такая мушка дальномер полезное приспособление, если хорошо знать размеры цели. Для разной по величине дичи лучше иметь отдельные мушки с контурами лилии различной ширины.
Русское «чудо». Понятно, что лавры иностранных изобретателей не давали нам покоя. Поэтому лучшие умы России поднатужились и создали замечательный прицел «русское чудо». Тут отметился «лучший» в мире специалист по морской технике А.Н. Крылов (не путать с дедушкой Крыловым). Изучив иностранные учебники, в 1900г, он создает замечательное изделие, целью которого по видимому была экономия российских государственных средств на науку и технику. Вместо дорогой буржуйской трубы наш изобретатель поставил перед мушкой половину отрезанного (вот она экономия по русски, поскольку вторая половина идет в помойку!) увеличительного стекла. Половинка линзы устанавливается так, чтобы прямолинейный обрез линзы касается вершины обыкновенной мушки. Прицеливание из такого «чуда» крайне упрощается, поскольку положение мушки, или что- то же, оптического центра линзы, определяется положением изображения, если оно в центре прорези открытого прицела, значит мушка правильно наведена на цель. В общем, значение мушки Крылова весьма есмь велико, правда без буржуйской трубы получается нежелательный доступ постороннего света (света учения дедушки Ленина?).
При пользовании «русским чудом» ощущаются некоторые неудобства, например цель, оказывается в перевернутом с ног на голову виде, однако для России это скорее достоинство, чем недостаток поскольку мы давно привыкли, что все что возможно в нашей стране всегда перевернуто с ног на голову! Я бы сказал по-простому-перевернуто через жопу. Видеть перевернутый мир через жопу русскому человеку гораздо привычнее. Это всякий русский знает. При прицеливании движения винтовки кажутся обратными, однако это только кажется! На самом то деле они правильно-гармоничные, просто надо перекреститься, сплюнуть через левое плечо и спросить совета у правящей партии идиотов. Малое поле зрения затрудняет возможность быстро найти цель, к примеру, уж бегущего то американца аль того паче нехорошего фашиста наш глаз всегда выцелит точнехонько, тут вообще прицел собственно ни к чему. К большому сожалению, в России как обычно даже эта простая и дешевая «крайне оригинальная» мушка не поступила в производство, да и зачем когда можно не хрена не делать, а купить заграничное? А вот суки иностранцы тут же быстренько побежали, запатентовали и передрали даже столь «хитрое» приспособление дедушки Мазая и выпускали ее как мушку для самых бедных (африканцев). Такую мушку производили фирмы «Джон Ригби» и «Мартин» получая реальную прибыль в английских фунтах стерлингах, когда мы как обычно сидели в жопе.
Оптические ночные прицелы (прицелы ночного видения) Естественно, что основа приборов ночного видения и оптических ночных прицелов фотоумножитель и «стакан Холста» был изобретен заграницей еще в 1930-х годах. Уже в 1945г, в боях за остров Окинава американская армия применяла ночные прицелы «Снайперскоп». Большие потери, наносимые американскими снайперами по ночам, сильно подорвало боевой дух японских солдат, что привело к быстрой сдаче острова. Это было первое в мире применение электронных приборов на боевом стрелковом оружии. Первые ПНВ имеющие ЭОПы (см.ниже) на основе кислород-сербряно-цезиевого катода изобретенного заграницей нуждались в подсветке цели светом инфракрасного осветителя (ИК-осветителя) изобретенного естественно так же заграницей. В это время русский народ был сильно занят борьбой с генетикой и другими буржуазными науками. В то время когда иностранцы изобретают, великий русский народ бодро следует за своими руководителями идиотами назад на дерево. Первоначально ИК-осветитель представлял собой прожектор, использующий ксеноновую лампу высокого давления, изобретенную заграницей, испускающую невидимые глазом ИК-лучи с длиной волны 0,7-1,2 мкм. Естественно, что необходимость применения прожектора подсветки увеличивает габариты и массу ПНВ, однако заграницей удалось создать сравнительно малогабаритные приборы подсветки использующие лазерные арсенид-галлиевые осветители которые позволяют обеспечить необходимый угол расходимости луча осветителя и необходимую дальность подсветки: она может достигать 700-800м. Главный недостаток ПНВ с подсветкой (активных ПНВ) в том, что на поле боя источники ИК-подсветки легко обнаруживаются со стороны противника через аналогичные ПНВ и уничтожаются вместе с пользователем. Однако на охоте подонки уничтожающие животных и не рискующие получить ответную свинцовую пилюлю в лоб могут легко пользоваться такими осветителями поскольку животное на них не реагирует. Это крайне печально, поскольку порядочный человек стреляет только по искусственным мишеням или тогда когда может получить ответную пилюлю в лоб. По животным стреляют только подонки.

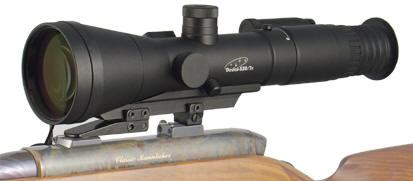

Пассивные ПНВ В настоящее время прицелы ночного видения (ПНВ) имеют классификацию по поколениям выпуска придумываемым заграницей. Первое поколение 1 (Gen. I) ПНВ имело стеклянную вакуумированную колбу с напыленным на внутренней стороне мультищелочным фотокатодом (на основе, калия, натрия, цезия), называемую электронно-оптическим преобразователем (ЭОП). Свет, проходя через объектив, попадает на фотокатод и выбивает из него электроны. Под действием большой разности потенциалов (до 20 кВ) электроны ускоряются в разгонной камере, фокусируются электростатическим методом и попадают на люминофор экрана который начинает светится желто-зеленым свечением (наилучшим для человеческого глаза) в тех местах где на него попадают ускоренные электроны. Первое поколение ПНВ имеет коэффициент усиления яркости 120-1000 и типовое разрешение 25-35 штрих./мм. Для увеличения коэффициента усиления иногда применяли состыкованные последовательно два, три и более ЭОП, собирая их в одном корпусе. Коэффициент усиления яркости трехкаскадного ЭОП составляет 20000-50000. Однако, в этом случае растут искажения, и падает разрешающая способность по краям изображения. Многокаскадные ЭОП теперь заграницей не выпускают из-за их громоздкости и большого веса. Сейчас их вытеснили малогабаритные приборы второго поколения, имеющие лучшие характеристики при равнозначной стоимости. Приборы первого поколения 1+ придуманные заграницей явились дальнейшим развитием ПНВ. В этих приборах на входе (иногда на выходе) вместо плоского стекла устанавливают волоконно-оптическую шайбу (ВОП), изобретенную заграницей, внутренняя сторона которой представляет сферическую поверхность.
ВОП представляет собой множество микроскопических стеклянных световодов изобретенных ранее заграницей, способных передавать изображение с большой четкостью. Это иностранное изобретение позволяет значительно увеличить разрешение по краям поля зрения и уменьшить дисторсию (искажение формы) и защитить изображение от засветок боковыми точечными источниками света. Коэффициент усиления яркости у таких ЭОП составляет 1000, а разрешение в центре не хуже 45 штрих./мм. Приборы поколения 1+, отличаются от приборов первого поколения большой четкостью картинки, и как правило большей дальностью действия в пассивном и активном (при использовании ИК-подсветки изобретенной заграницей). Приборы первого поколения работают при уровнях освещенности соответствующих ¼ луны на небе. Приборы Gen. II (второго поколения) изобретенные заграницей отличаются от 1+ поколения наличием плоского усилителя-микроканальной пластины (МКП). МКП изобретенная, заграницей представляет собой тонкую пластинку с наклонными микроканалами числом более 1млн, а диаметром 10-12 мкм, к которой приложен высокий потенциал. В этом случае ЭОП работает следующим образом: электрон, выбитый с катода ЭОП ускоряется и попадает в канал МКП, там ударяясь в боковую наклонную стенку канала в свою очередь выбивает из нее еще несколько свободных электронов, которые далее ускоряясь электростатическим полем летят по каналу и ударяются в противоположную стенку канала снова выбивая несколько свободных электронов (умножаясь).
Таким образом, на расстоянии менее 1мм удается усилить поток электронов в сотни раз. Если, вылетая из катода, электроны разгоняются в разгонной камере и попадают на МКП, а затем на люминофорный экран, то такой ЭОП называется инверторным ЭОП второго поколения. Коэффициент усиления яркости у таких ЭОП до 50000, а разрешение в центре 32-35 штрих./мм. Если же электроны с катода сразу попадают непосредственно на МКП, а затем на экран, то такой ЭОП называется планарным (плоским) и классифицируются в России как ЭОП поколения 2+.придуманное заграницей. Коэффициент усиления яркости у таких ЭОП до 35000, разрешение 40-45 штрих./мм. Из-за наличия разгонной камеры инверторные ЭОПы имеют больший коэффициент усиления яркости, но и больший осевой габарит. Однако планарные ЭОПы имеют большую чувствительность фотокатода и видимость изображения у них даже лучше, чем у инверторных ЭОП. Вообще ПНВ второго поколения работают при уровнях освещенности соответствующих звездному небу в легких облаках. Третье поколение ЭОПов (Gen.III) придуманное заграницей идентичен поколению 2+, однако отличается применением арсенид-галлиевого фотокатода. Коэффициент усиления яркости таких ЭОПов составляет 35000, а вот разрешение 60-65 штрих./мм, а ресурс до 10000 часов, что в три раза больше, чем у ЭОПов второго поколения. ПНВ на базе ЭОПов третьего поколения работает в условиях предельно низкой освещенности, вплоть до 10-4 лк, что соответствует освещенности ночного неба затянутого облаками. Изображение четкое и контрастное.
Единственный небольшой недостаток—отсутствие защиты от боковых источников света, так как отсутствует ВОП на входе ЭОП. Приборы третьего поколения пока еще достаточно дороги, однако скоро заграничные умы изобретут еще что нибудь (4-е поколение), и их стоимость неизбежно снизится. Старым примером ПНВ третьего поколения может служить американский прицел AN/PVS-10 к снайперской винтовке М24. Прицел весит 2,2 кг и имеет увеличение 8,5х. Прицел позволяет вести стрельбу ночью при затянутом облаками небом, на дальность до 800м. В России «фирмы производители» тщательно копируют зарубежные ПНВ, используя иностранные электронные комплектующие, поскольку криворукий народ-алкоголик не в состоянии делать точные микроэлектронные приборы.
Тепловизионные прицелы. Какая беда. Тепловизионные приборы естественно придумали опять заграницей. Русским людям думать было некогда, русский народ добывал тухлую зеленую колбасу в очередях и выполнял решения идиотов руководителей своей идиотской партии. В это время заграницей решали серьезные проблемы борьбы с ордами голодающих с АК, которые в любую минуту могли попереть через границы за куском хлеба, который сами были вырастить не в состоянии. Иностранные мудрецы уже знали, что проблема ведения боевых действий в сложных метеоусловиях с традиционными ПНВ малоэффективно воплощается, поскольку электромагнитное излучение в ближней ИК-области весьма интенсивно поглощается при прохождении через полосу тумана, дождя, снега. Мощным поглотителем в этом случае являются дымы, которые непременно присутствуют на поле боя. При этом иностранцы уже поняли, что мы (как главный противник цивилизации) уже успешно разобрались в принципах действия огнестрельного оружия, отложили камни и дубины, научились делать порох, поэтому дым от нашего оружия непременно должен быть.
Поэтому иностранцы придумали тепловизионные прицелы. В основе принципа действия таких иностранных приборов лежит тот факт, что все тела, имеющие температуру выше абсолютного нуля 0 К (придуманного заграницей), излучают электромагнитное излучение (открытое заграницей), интенсивность которого, согласно закону иностранцев Стефана-Больцмана, пропорциональна четвертой степени (математики придуманной заграницей) абсолютной температуры . Закон иностранца Планка позволяет определить спектральный диапазон (придуманный заграницей) излучения тела (открытого заграницей). Пока иностранцы выдумывали все эти законы великий русский ученый всех времен и народов Д.И. Менделеев «исследовал» растворы спирта (придуманного естественно заграницей) в отечественной воде ключевой. И как думают, дураки придумал национальный русский дурманящий дурные головы еще больше напиток водку. Но это естественно очередное вранье.
Затем великий русский ученый передрал таблицу элементов иностранца Майера, иностранную систему стандартизации и украл рецепт иностранного бездымного пороха. До водки он, к сожалению не додумался. Оказывается, что в средней ИК-области (еще не говорил, что придуманной иностранцами?) прозрачности атмосферы (3-5 мкм) (не вершков!) наиболее интенсивно излучают тела с температурой около 1000к, а в дальней (8-14 мкм)—с температурой (придуманной иностранцами) 300К, то есть с температурой, характерной для большинства объектов на поле боя. Принцип работы большинства тепловизоров состоит в сканировании местности и расположенных на ней объектов с помощью последовательного и многократно повторяющегося осмотра их фотоприемником для образования кадра с частотой, достаточной для наблюдения в реальном масштабе времени. Например, в американском прицеле «Магнавокс» ИК-лучи от цели собираются кремниевой (все виды кремниевых электронных приборов изобрели иностранцы) асферической линзой. Сходящийся пучок лучей сканируется подвижным зеркалом и фокусируются на 64 кремниевых детекторных элементов, которые трансформируют ИК-сигналы в электрические и передают на предварительный усилитель, где они перемножаются в один многосоставной видеосигнал с помощью логической схемы, которая также производит вертикальную и горизонтальную развертку и высвечивание сетки преломленным лучом.
Видеосигнал усиливается и проецируется на катодно-лучевой трубке, давая изображение в окуляре. Прицел «Магнавокс» в отличие от лучших приборов ПНВ третьего поколения работает в полной темноте. Сканирующие системы весьма сложные оптико-механические устройства особенностью которых является необходимость глубокого охлаждения фотоприемника. Для изготовления фотоприемника используются изобретенные заграницей соединения: антимонид индия, тройное соединение Hg-Cd-Te, теллурид кадмия, дисилицид платины. Для фотоприемников, используемых в средней ИК-области, необходимо охлаждение до температуры 165К. Такие температуры могут быть получены с помощью относительно простых и компактных устройств, основанных на открытом иностранцем Пельтье термоэлектрическом эффекте. Что касается дальней ИК-области, которая представляет наибольший интерес для создания приборов поля боя, то тут требуется очень глубокое (до 77К) охлаждение, поэтому применяется либо система охлаждения, основанная на понижении температуры газа при его расширении (способ иностранцев Джоуля-Томпсона), либо компрессионный холодильный агрегат, работающий по циклу иностранца Стирлинга.
Системы по циклу Стирлинга, достаточно громоздки, поэтому реально могут применяться в тепловизорах устанавливаемых на бронетехнике, вертолетах и т.д. Устройства на способах Джоуля-Томпсона, гораздо проще и компактнее, что позволяет применять их в прицелах для легких ПТРК (например AN/TAS-5). Однако их недостатком является малое время работы (не более 2-3 часов) от одного баллончика с газом (обычно азотом или аргоном). Если для легкого ПТРК необходимость переноски запасных баллончиков не является большой проблемой, то на легком стрелковом или снайперском оружии, это совершенно неприемлемо. Единственно приемлемым на легком оружии является способ Пельтье, но он не обеспечивает охлаждения до температур эффективных для охлаждения ИК-датчиков в диапазоне 8-14 мкм, представляющем наибольший практический интерес. Решение проблемы создания тепловизионных прицелов для стрелкового оружия сводится к созданию либо датчиков, эффективно работающих при сравнительно высоких температурах (в идеале вообще не требующих охлаждения), либо в создании эффективных малогабаритных источников холода. Естественно, что в скорейшее время эта проблема будет успешно решена заграницей, как были решены заграницей любые возникающие у человечества проблемы.
Перспективы развития приборов наблюдения и прицелов. Основным направлением создания приборов наблюдения и прицелов, в настоящее время является универсализация, позволяющая создать приборы использующие различные спектральные диапазоны и пригодные для использования в любое время суток и любые погодные условия. Такие работы ведутся в США и некоторых других зарубежных развитых странах. Принципы их построения отличны от традиционных ЭОП и видимо будут, близки к решениям, применяемым в системах низкоуровневого телевидения изобретенного заграницей. На базе новых технологий уже созданы компактные передающие трубки, способные работать при освещенности 10-3 лк, что соответствует освещенности ночью при свете звезд. Такие трубки могут работать в диапазоне 0,4-0,9 мкм, что практически полностью перекрывает области спектра представляющие интерес для ПНВ. В состав прибора войдет датчик дальней ИК-области, причем для обеих датчиков будет использоваться единая оптическая система.
Преимуществом таких приборов, является возможность обработки сигнала в цифровой форме, и дальнейшая его обработка во встроенном в прибор микропроцессоре придуманном заграницей. Обработанный сигнал подается в на светодиодную или жидкокристаллическую матрицу, на которой и создается видимое в окуляр изображение. Кроме этого, в поле зрения может вводится дополнительная информация, полученная по радио или вырабатываемая процессором. В реальности заграничного проекта убеждает обычная бытовая видеокамера, которая является упрощенным вариантом описываемого устройства. В прицелы к стрелковому оружию неизбежно войдут датчики условий стрельбы (давления, температуры, результирующей скорости ветра на всей дистанции стрельбы и т.д.), что в сочетании с дальномером целеуказателем ИК-диапазона, и обработкой всех этих данных на микропроцессоре для автоматических поправок прицельной метки позволит вести точный огонь на поражение. Естественно, что все эти приборы рано или поздно будут тщательно скопированы российской наукой и воплощены в нашем гордом отечестве.
работа которых напоминает работу коллиматорных прицелов изобретенных заграницей.
